FABRICACION DE PARTES.

Presentación del tema: "FABRICACION DE PARTES."— Transcripción de la presentación:

1 FABRICACION DE PARTES

2 FABRICACION Todas las válvulas de una pieza y la parte superior o vástago de las válvulas de dos piezas, se fabrican con acero dulce con bajo contenido de carbono.

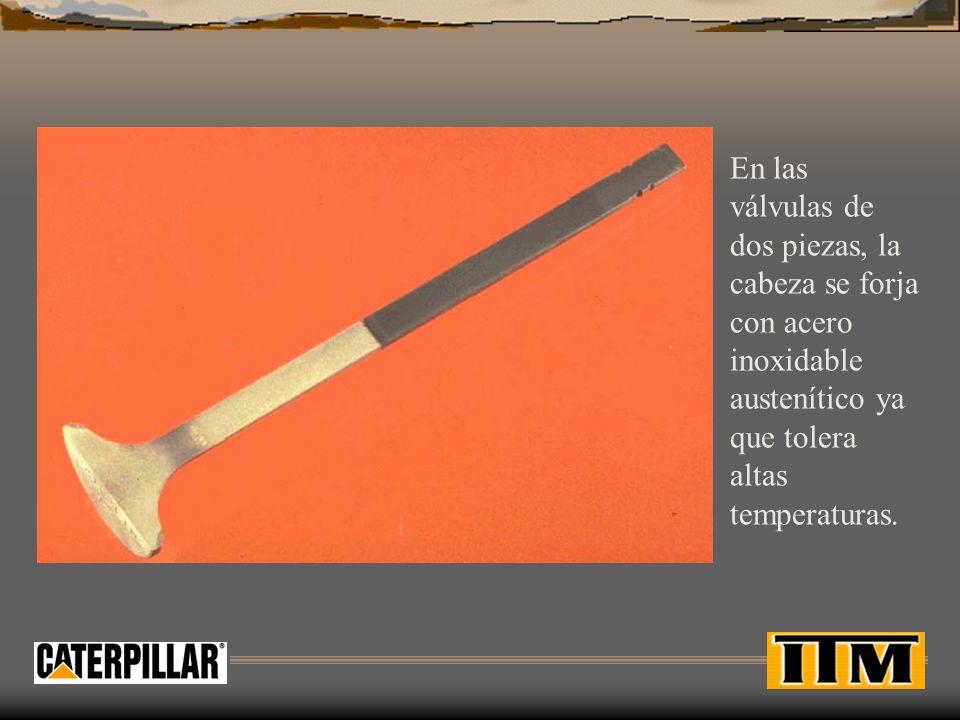

3 En las válvulas de dos piezas, la cabeza se forja con acero inoxidable austenítico ya que tolera altas temperaturas.

4 FABRICACION de BIELAS Las bielas se fabrican en su mayoría de aceros aleados forjados y de diferentes tamaños.

5 FABRICACION DEL PISTON
Conducto de agua de enfriamiento Entrada del Aluminio Inserto de Fundición Molde Granos erráticos

6 NOMENCLATURA Rebajos para Válvulas Tapón Térmico Parte interior
Primera banda o Corona Parte interior de la corona Ranuras para Anillos Inserto de Hierro Fundido Segunda Banda Tercera Banda Refuerzo Falda del Pistón Perforación para el Pasador

7 ANILLOS DE COMPRESION

8 FABRICACION Y ESTRUCTURA
Hierro Dúctil Hierro Gris

9 CAMISAS Ranura de Banda Presa de Fuego Pestaña Superficie Interior
Exterior Ranura de sello Anular

10 FABRICACION Y ESTRUCTURA
Se fabrican de fundición gris y vaciado en molde de arena. Se les quita la arena y se limpian por granallado, preparándolos para el tratamiento térmico Escamas de Grafito Granos

11 CIGÜEÑAL - PARTES MEDIACAÑAS

12 Se fabrican de acero forjado, con tratamiento térmico al bonificado

13 Principales Partes Cargadores
Cabina Brazo de levante Motor Brazo de volteo Contrapeso Cucharón Eje diferencial posterior Transmisión Eje diferencial delantero

14 Partes Principales Type Tractor
Cilindro de levante Cabina Motor Desgarrador Bulldozer W Cadena Rueda motriz Cilindro de inclinación Rueda guía Rodillo Zapata

15 Partes Principales Excavadoras
Boom Cylinder of Stick Cylinder of Boom Cutting edge Cabina Stick Cilindro del cucharón contrapeso End bit Tornamesa Rueda motriz cucharón
