Claustro de Ingeniería Electrónica, Mecánica, Mecatrónica y Automotriz Taller de Mecatrónica Segunda Sesión Mtro. José Luis Dorado Ponce de León.

Presentación del tema: "Claustro de Ingeniería Electrónica, Mecánica, Mecatrónica y Automotriz Taller de Mecatrónica Segunda Sesión Mtro. José Luis Dorado Ponce de León."— Transcripción de la presentación:

1 Claustro de Ingeniería Electrónica, Mecánica, Mecatrónica y Automotriz Taller de Mecatrónica Segunda Sesión Mtro. José Luis Dorado Ponce de León

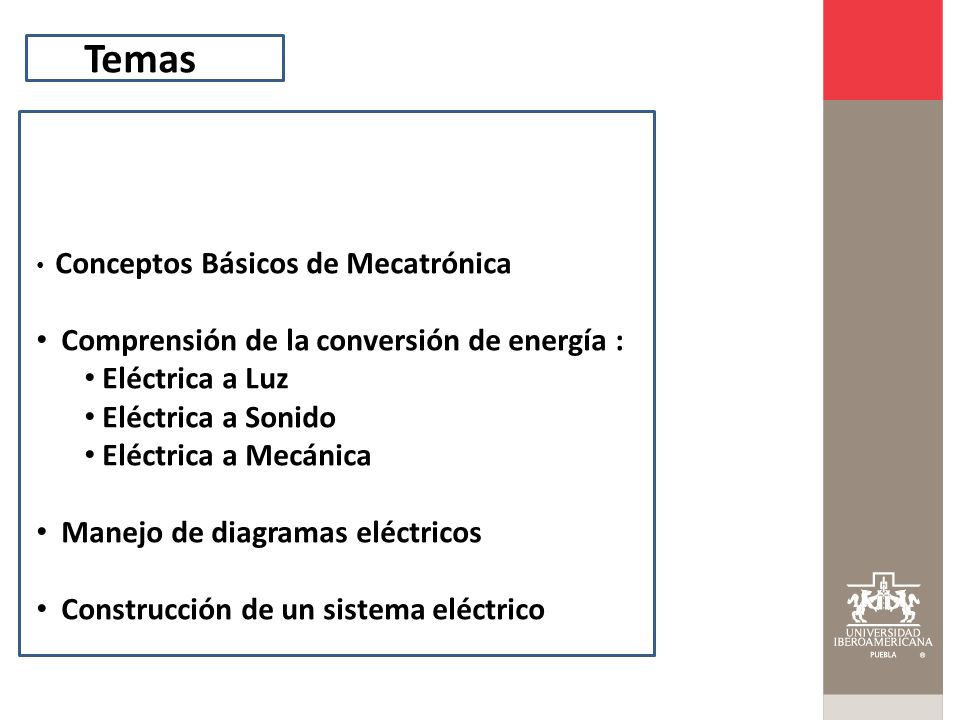

2 Temas Conceptos Básicos de Mecatrónica Comprensión de la conversión de energía : Eléctrica a Luz Eléctrica a Sonido Eléctrica a Mecánica Manejo de diagramas eléctricos Construcción de un sistema eléctrico

3 Conversión de la Energía: Eléctrica a Luz Eléctrica a Sonido Eléctrica a Mecánica

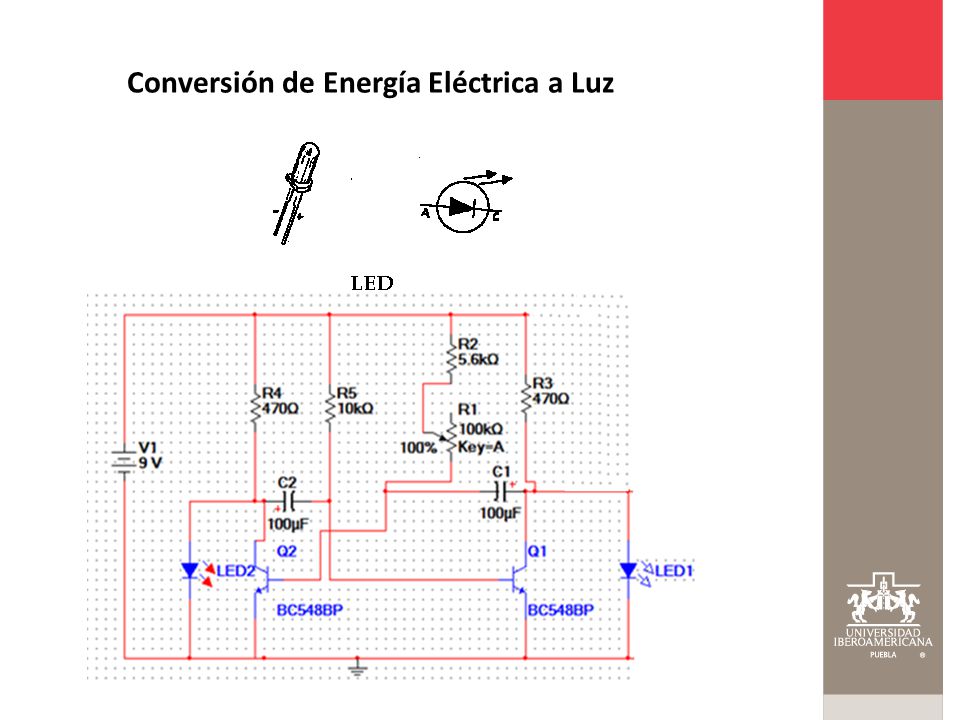

4 Conversión de Energía Eléctrica a Luz

5 Mapa de un “Prot_Board”

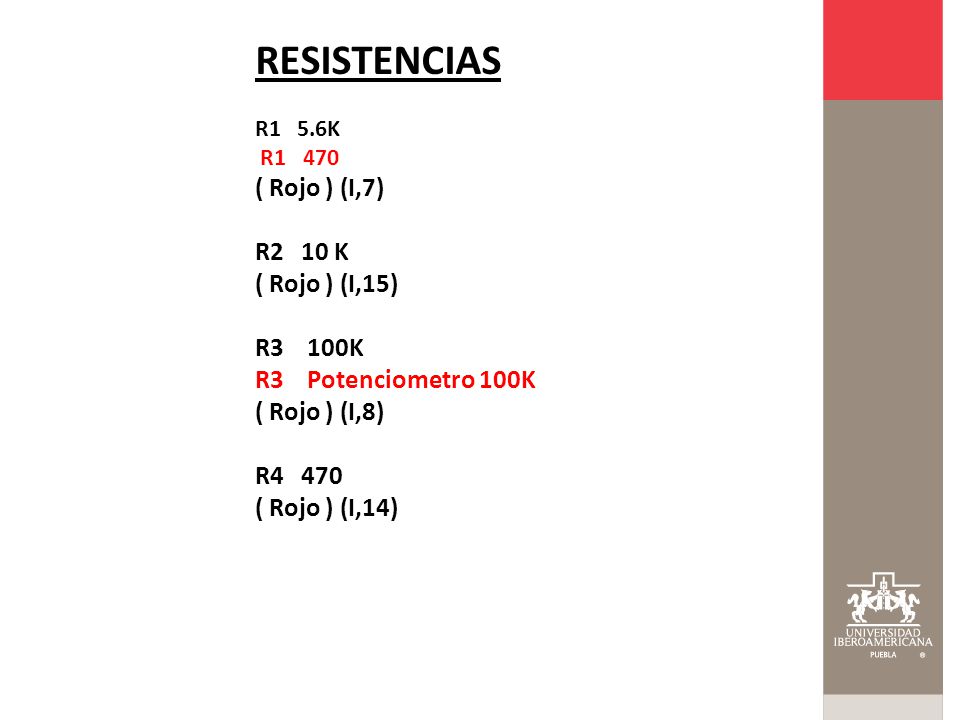

6 RESISTENCIAS R1 5.6K R1 470 ( Rojo ) (I,7) R2 10 K ( Rojo ) (I,15) R3 100K R3 Potenciometro 100K ( Rojo ) (I,8) R4 470 ( Rojo ) (I,14)

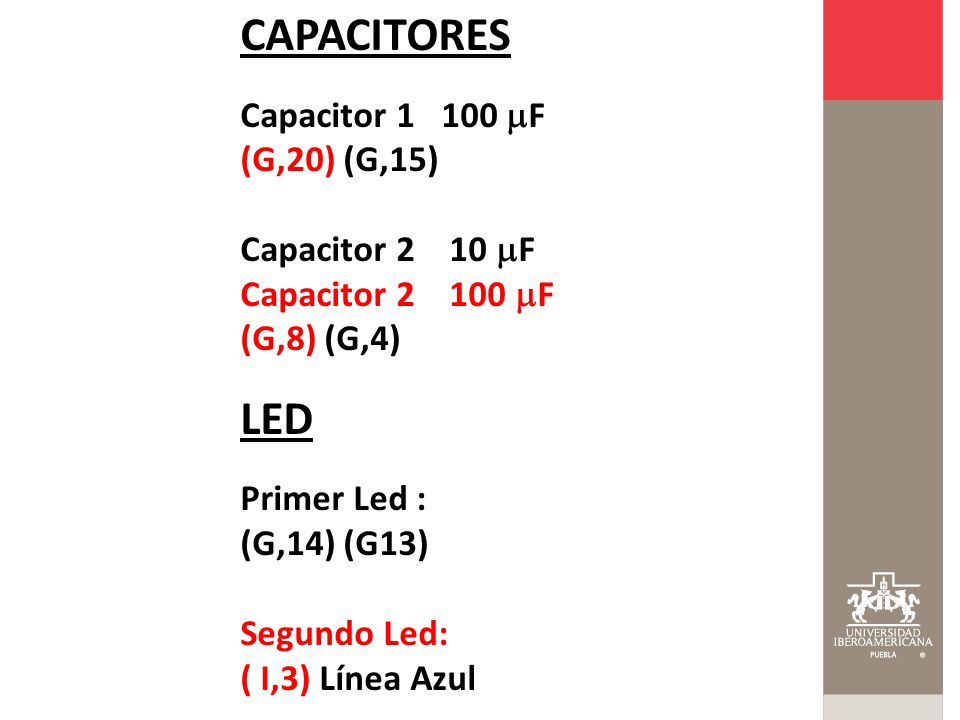

7 CAPACITORES Capacitor 1 100  F (G,20) (G,15) Capacitor 2 10  F Capacitor 2 100  F (G,8) (G,4) LED Primer Led : (G,14) (G13) Segundo Led: ( I,3) Línea Azul

8 PUENTES Línea Azul (J,16) Línea Azul (J,13) (F,7) (F,20) (F,9) (F,16) (F,4) (F,14) (G,7)(G,3) Línea Roja Fuente V+ Línea Azul Fuente V-

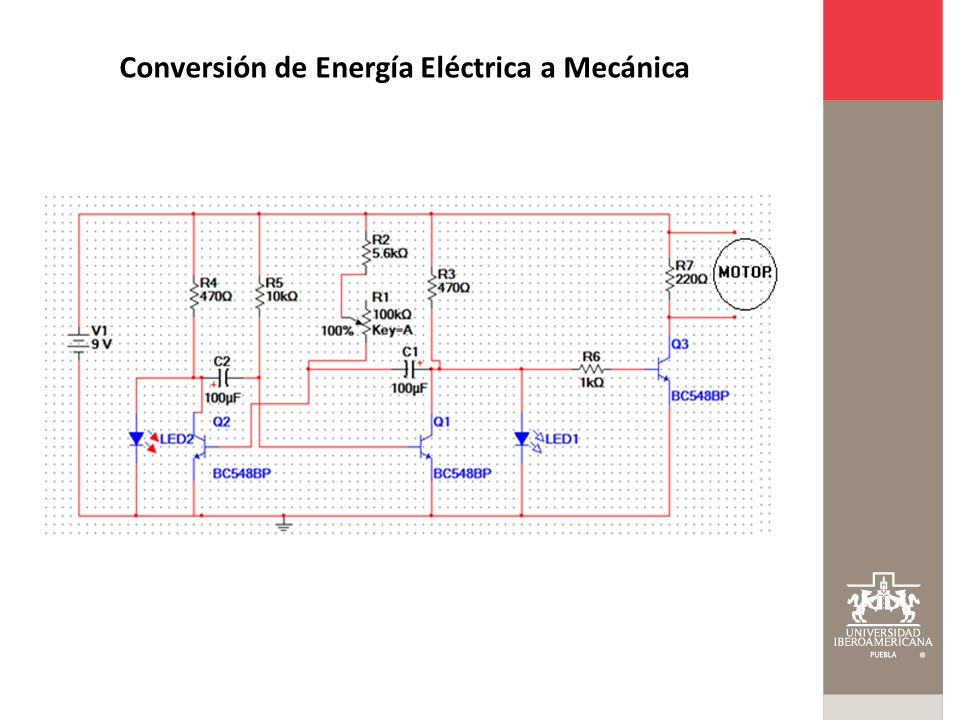

9 Conversión de Energía Eléctrica a Mecánica

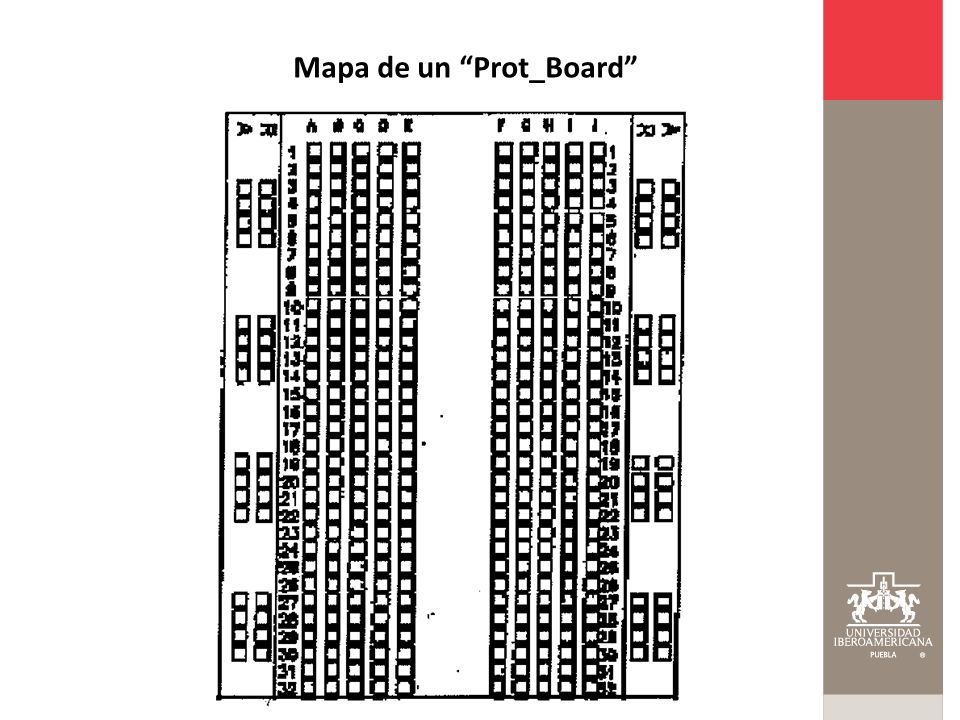

10 Mapa de un “Prot_Board”

11 TRANSISTORES Primer Transistor “BC 548” Colector (H,7) Base (H,8) Emisor (H,9) Segundo Transistor “BC 548” Colector (H,14) Base (H,15) Emisor (H,16 ) Tercer Transistor “BC 548” Colector (I,21) Base (I,22) Emisor (I,23 )

12 RESISTENCIAS R1 470 ( Rojo ) (I,7) R2 10 K ( Rojo ) (I,15) R3 Potenciometro 100K ( Rojo ) (I,8) R4 470 ( Rojo ) (I,14) R6 5.6 K (H,18) (H,22) R7 470 (Rojo) (J,21)

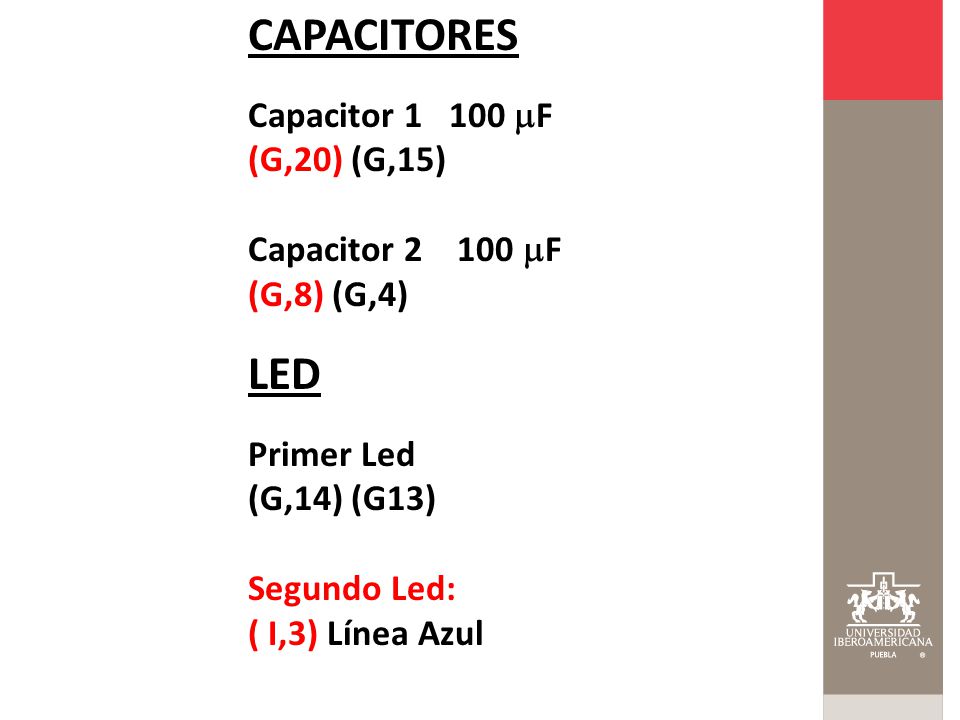

13 CAPACITORES Capacitor 1 100  F (G,20) (G,15) Capacitor 2 100  F (G,8) (G,4) LED Primer Led (G,14) (G13) Segundo Led: ( I,3) Línea Azul

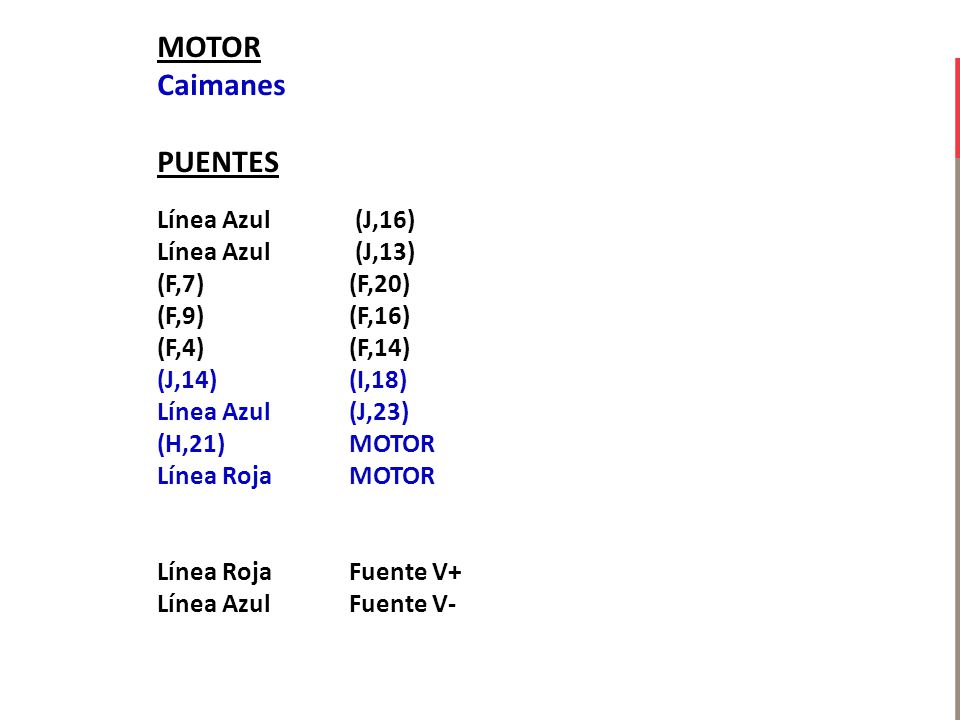

14 MOTOR Caimanes PUENTES Línea Azul (J,16) Línea Azul (J,13) (F,7) (F,20) (F,9) (F,16) (F,4) (F,14) (J,14) (I,18) Línea Azul(J,23) (H,21)MOTOR Línea Roja MOTOR Línea Roja Fuente V+ Línea Azul Fuente V-

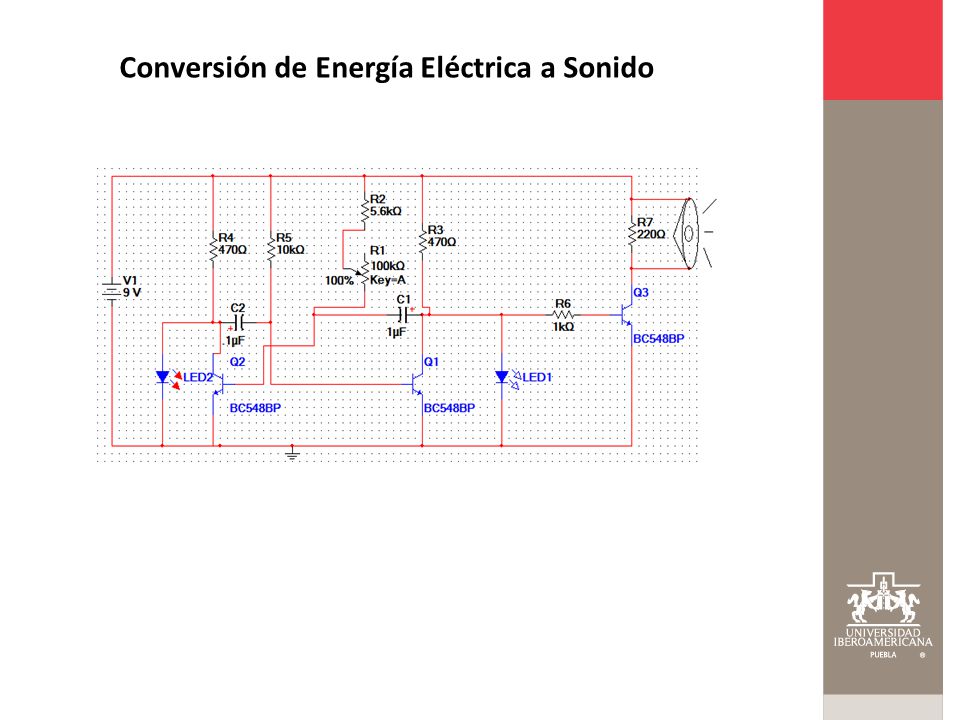

15 Conversión de Energía Eléctrica a Sonido

16 Mapa de un “Prot_Board”

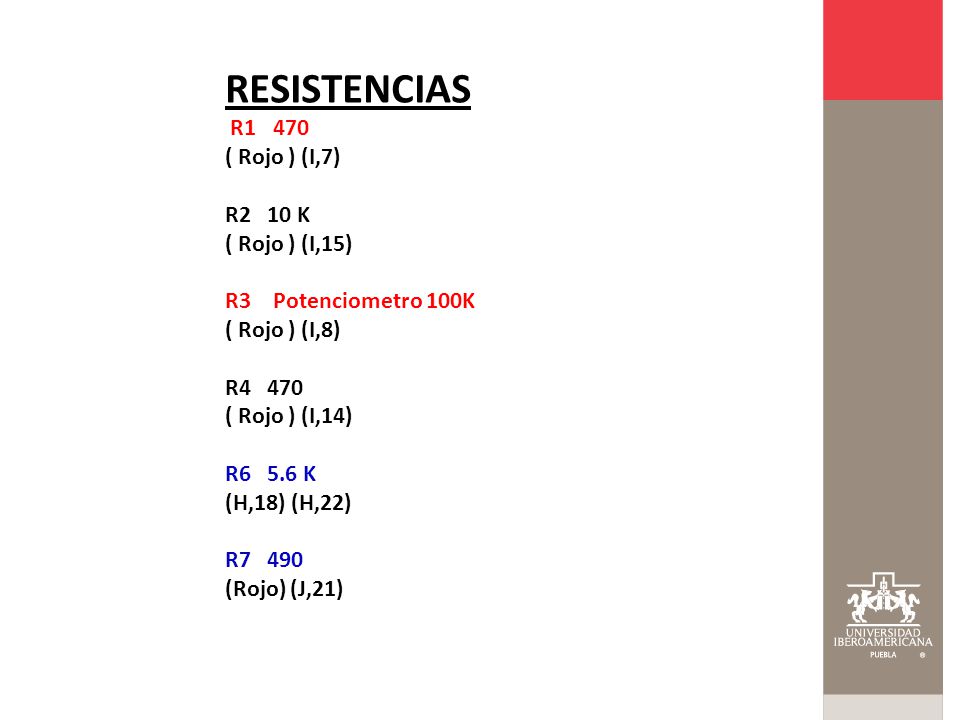

17 RESISTENCIAS R1 470 ( Rojo ) (I,7) R2 10 K ( Rojo ) (I,15) R3 Potenciometro 100K ( Rojo ) (I,8) R4 470 ( Rojo ) (I,14) R6 5.6 K (H,18) (H,22) R7 490 (Rojo) (J,21)

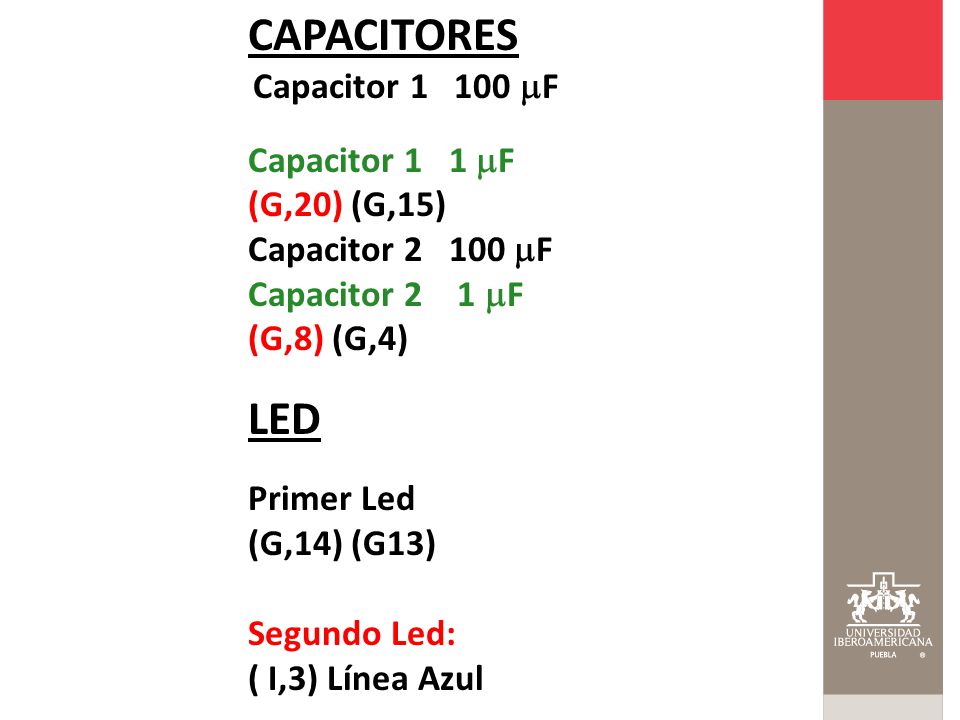

18 CAPACITORES Capacitor 1 100  F Capacitor 1 1  F (G,20) (G,15) Capacitor 2 100  F Capacitor 2 1  F (G,8) (G,4) LED Primer Led (G,14) (G13) Segundo Led: ( I,3) Línea Azul

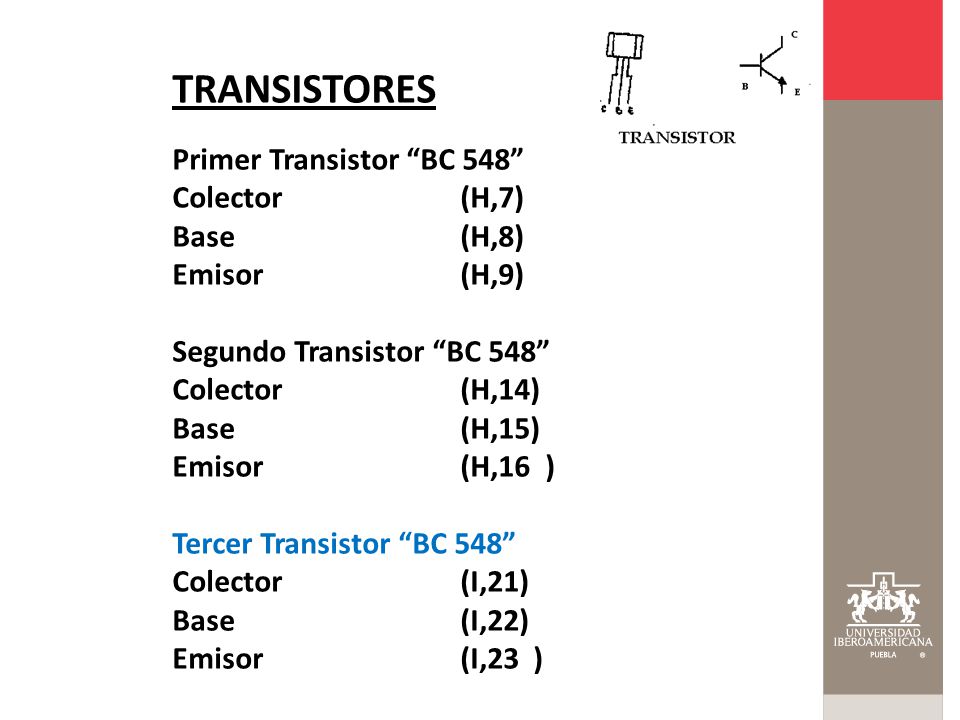

19 TRANSISTORES Primer Transistor “BC 548” Colector (H,7) Base (H,8) Emisor (H,9) Segundo Transistor “BC 548” Colector (H,14) Base (H,15) Emisor (H,16 ) Tercer Transistor “BC 548” Colector (I,21) Base (I,22) Emisor (I,23 )

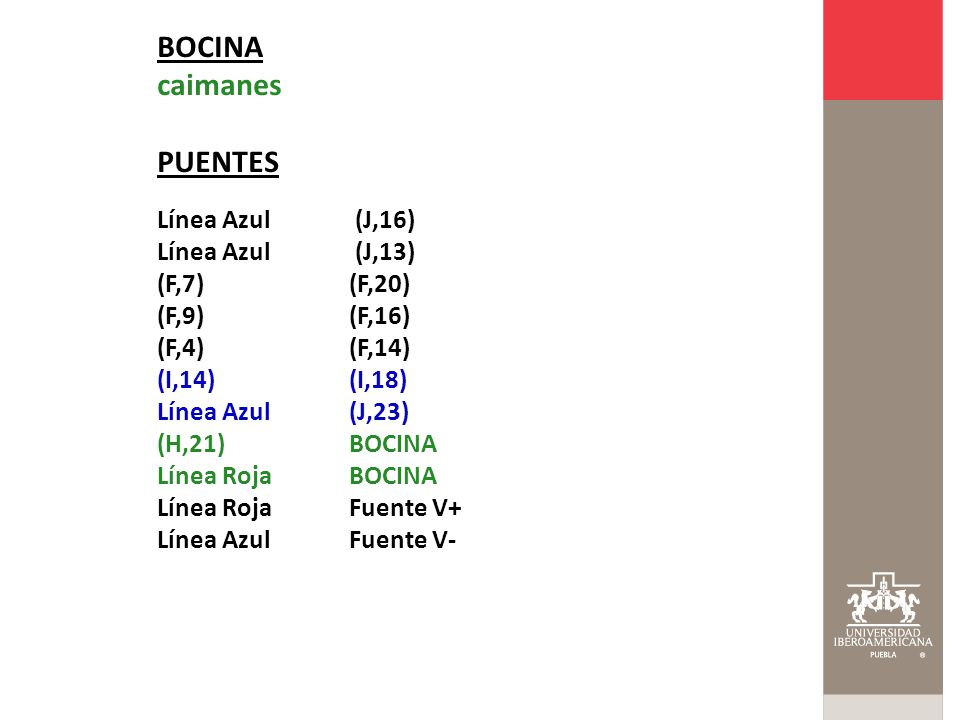

20 BOCINA caimanes PUENTES Línea Azul (J,16) Línea Azul (J,13) (F,7) (F,20) (F,9) (F,16) (F,4) (F,14) (I,14) (I,18) Línea Azul(J,23) (H,21)BOCINA Línea Roja BOCINA Línea Roja Fuente V+ Línea Azul Fuente V-

21 Gracias
