Aplicaciones Biológicas de la Ingeniería

Presentación del tema: "Aplicaciones Biológicas de la Ingeniería"— Transcripción de la presentación:

1 Aplicaciones Biológicas de la Ingeniería
Ricardo Taborda Rodrigo Bruni Ezequiel Chesini Juan Atea

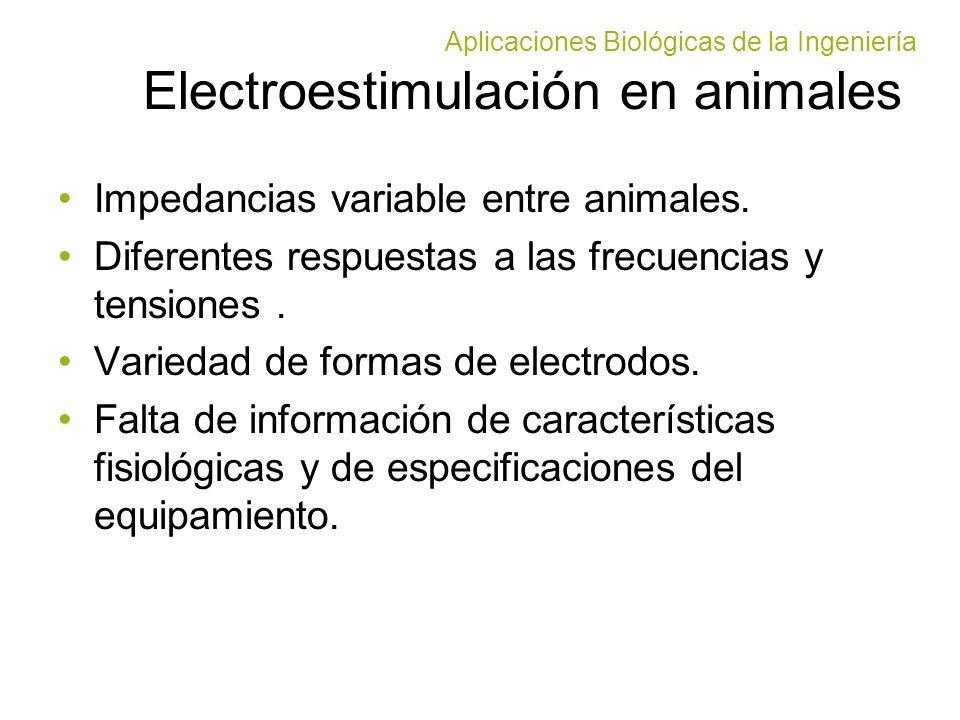

2 Electroestimulación en animales
Aplicaciones Biológicas de la Ingeniería Electroestimulación en animales Impedancias variable entre animales. Diferentes respuestas a las frecuencias y tensiones . Variedad de formas de electrodos. Falta de información de características fisiológicas y de especificaciones del equipamiento.

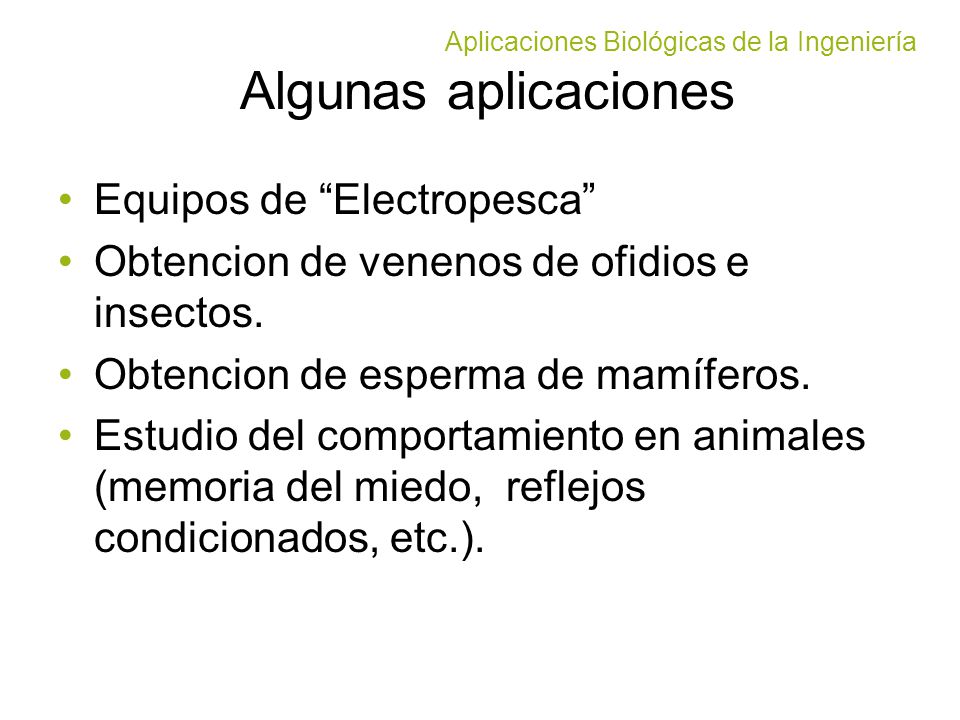

3 Algunas aplicaciones Equipos de “Electropesca”
Aplicaciones Biológicas de la Ingeniería Algunas aplicaciones Equipos de “Electropesca” Obtencion de venenos de ofidios e insectos. Obtencion de esperma de mamíferos. Estudio del comportamiento en animales (memoria del miedo, reflejos condicionados, etc.).

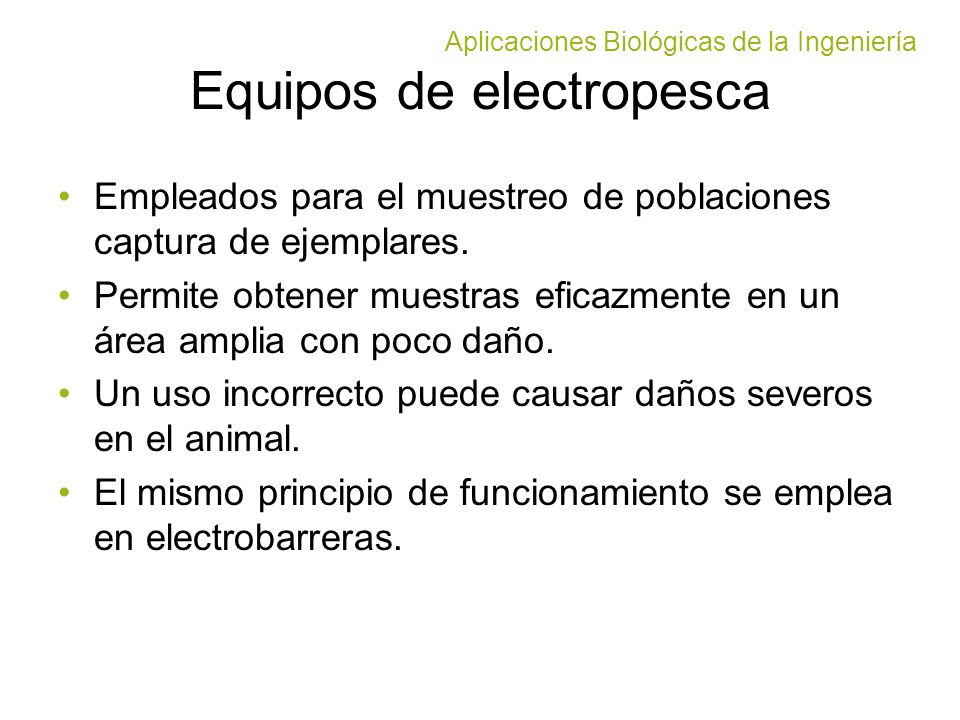

4 Equipos de electropesca
Aplicaciones Biológicas de la Ingeniería Equipos de electropesca Empleados para el muestreo de poblaciones captura de ejemplares. Permite obtener muestras eficazmente en un área amplia con poco daño. Un uso incorrecto puede causar daños severos en el animal. El mismo principio de funcionamiento se emplea en electrobarreras.

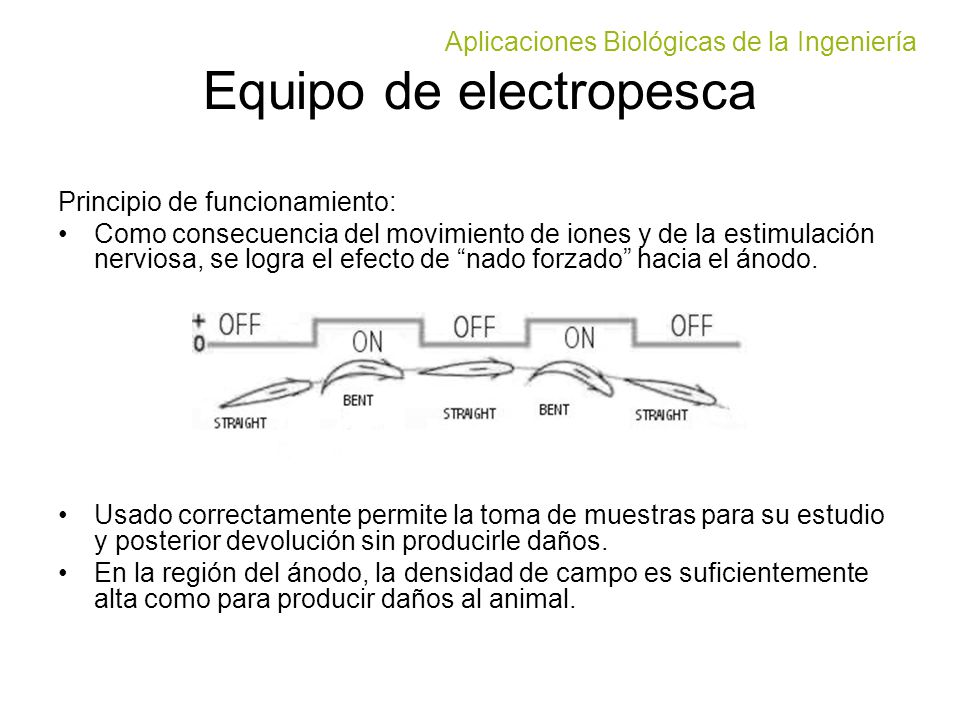

5 Equipo de electropesca
Aplicaciones Biológicas de la Ingeniería Equipo de electropesca Principio de funcionamiento: Como consecuencia del movimiento de iones y de la estimulación nerviosa, se logra el efecto de “nado forzado” hacia el ánodo. Usado correctamente permite la toma de muestras para su estudio y posterior devolución sin producirle daños. En la región del ánodo, la densidad de campo es suficientemente alta como para producir daños al animal.

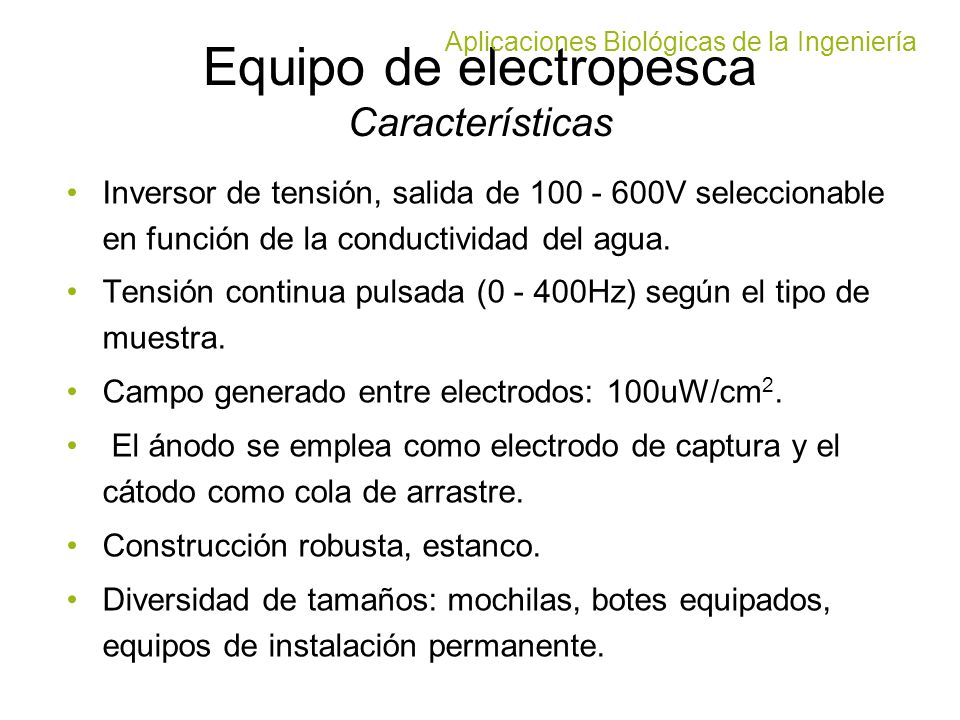

6 Equipo de electropesca Características
Aplicaciones Biológicas de la Ingeniería Equipo de electropesca Características Inversor de tensión, salida de V seleccionable en función de la conductividad del agua. Tensión continua pulsada ( Hz) según el tipo de muestra. Campo generado entre electrodos: 100uW/cm2. El ánodo se emplea como electrodo de captura y el cátodo como cola de arrastre. Construcción robusta, estanco. Diversidad de tamaños: mochilas, botes equipados, equipos de instalación permanente.

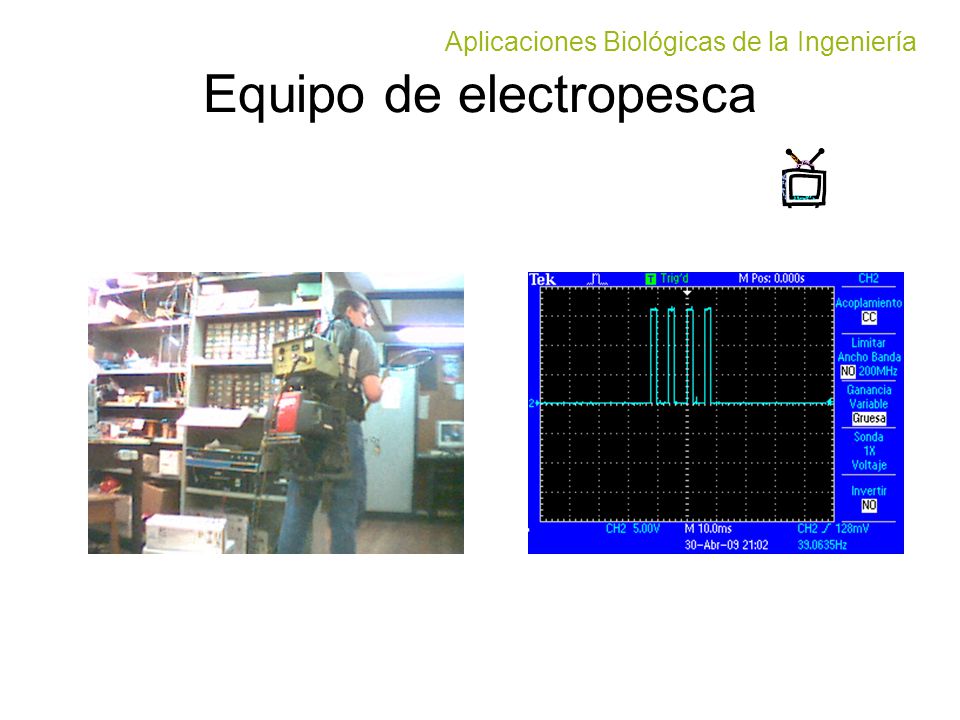

7 Equipo de electropesca
Aplicaciones Biológicas de la Ingeniería Equipo de electropesca

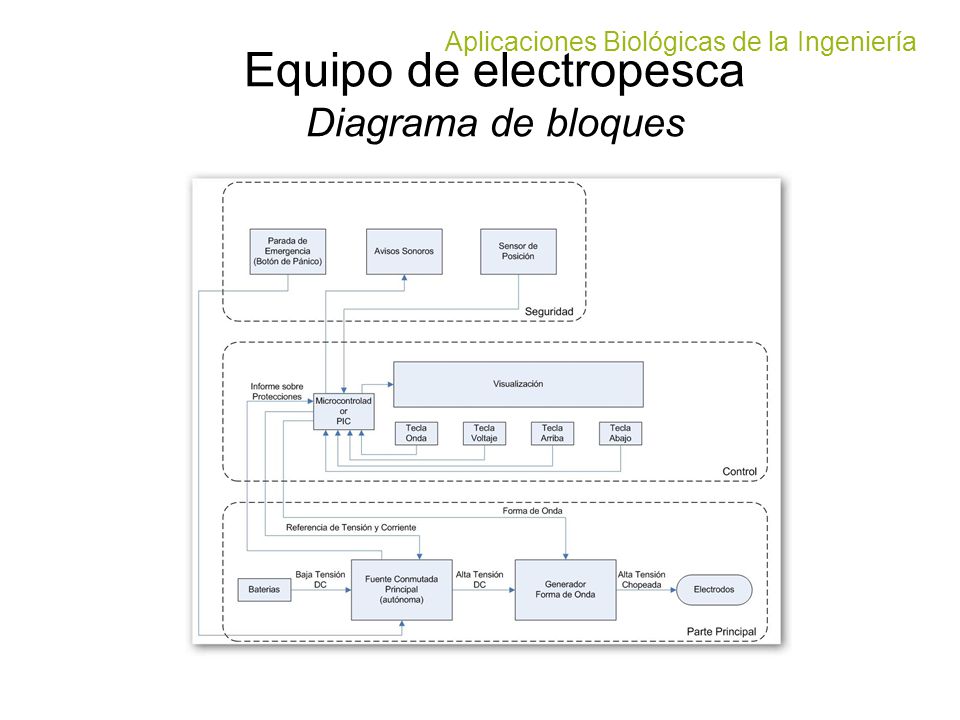

8 Equipo de electropesca Diagrama de bloques
Aplicaciones Biológicas de la Ingeniería Equipo de electropesca Diagrama de bloques

9 El caso del “tityus trivittatus”
Aplicaciones Biológicas de la Ingeniería El caso del “tityus trivittatus”

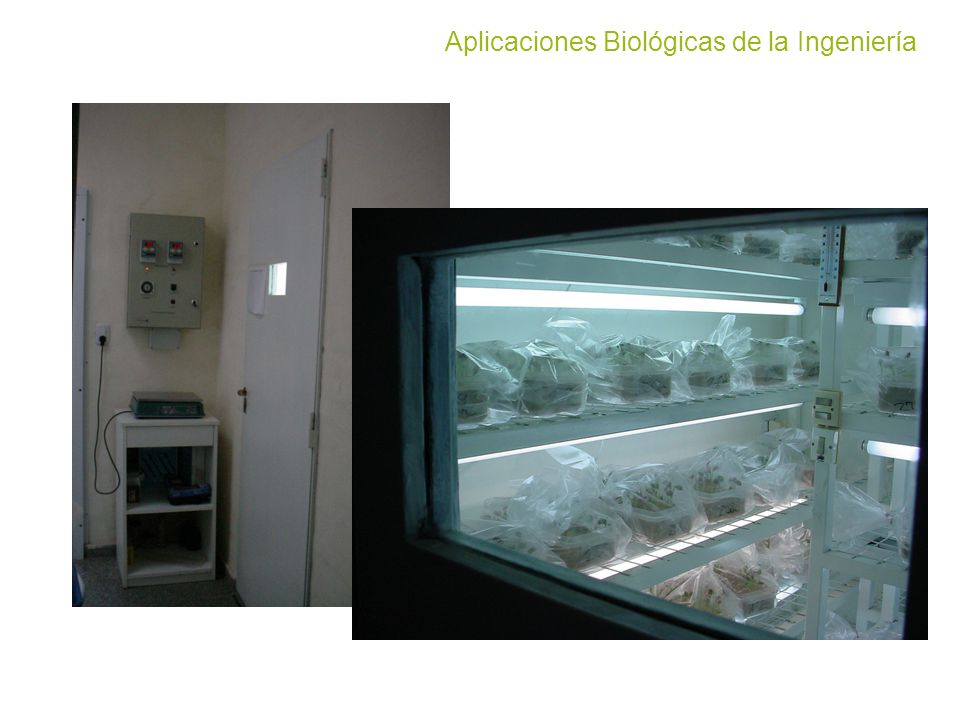

10 Cámaras de ambiente controlado
Aplicaciones Biológicas de la Ingeniería Cámaras de ambiente controlado Empleadas en ensayos de poder germinativo y test de vigor de semillas para cultivos. Germinación de plantines para producción. Ensayos de envejecimiento acelerado para empaquetado de medicamentos. Ensayos biológicos. Ensayos industriales.

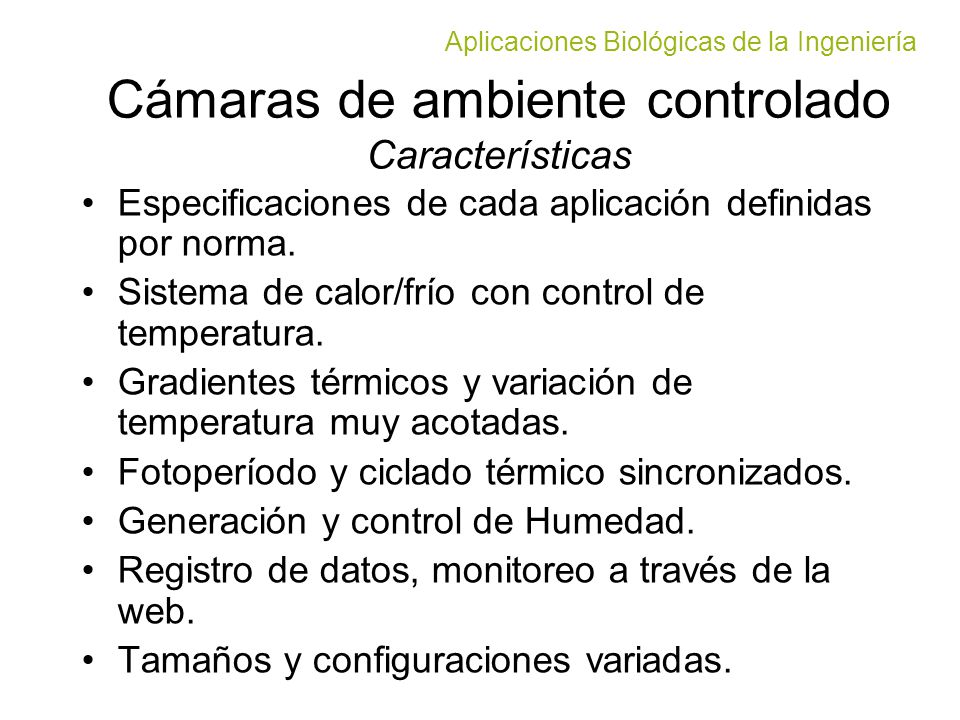

11 Cámaras de ambiente controlado Características
Aplicaciones Biológicas de la Ingeniería Cámaras de ambiente controlado Características Especificaciones de cada aplicación definidas por norma. Sistema de calor/frío con control de temperatura. Gradientes térmicos y variación de temperatura muy acotadas. Fotoperíodo y ciclado térmico sincronizados. Generación y control de Humedad. Registro de datos, monitoreo a través de la web. Tamaños y configuraciones variadas.

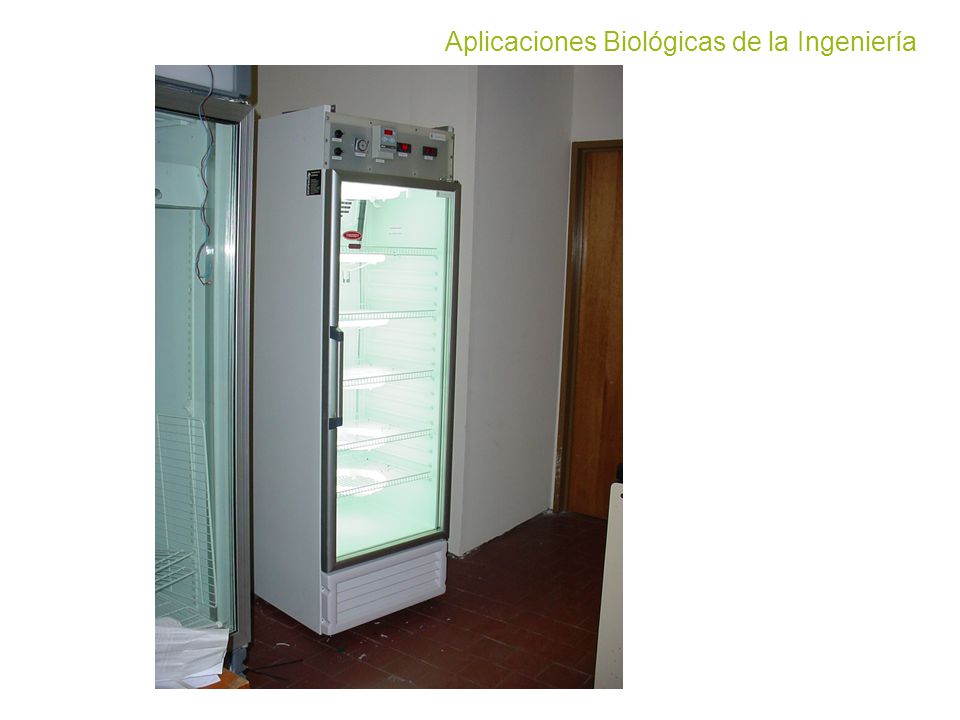

12 Aplicaciones Biológicas de la Ingeniería

13 Aplicaciones Biológicas de la Ingeniería

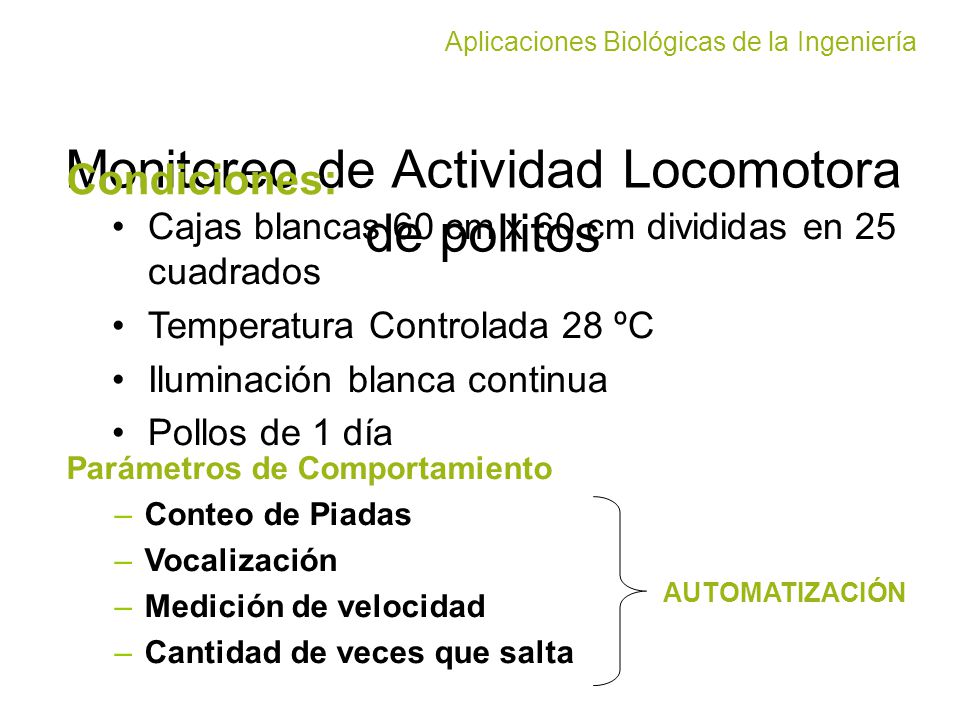

14 Monitoreo de Actividad Locomotora de pollitos
Aplicaciones Biológicas de la Ingeniería Monitoreo de Actividad Locomotora de pollitos Condiciones: Cajas blancas 60 cm x 60 cm divididas en 25 cuadrados Temperatura Controlada 28 ºC Iluminación blanca continua Pollos de 1 día Parámetros de Comportamiento Conteo de Piadas Vocalización Medición de velocidad Cantidad de veces que salta AUTOMATIZACIÓN

15 Aplicaciones Biológicas de la Ingeniería

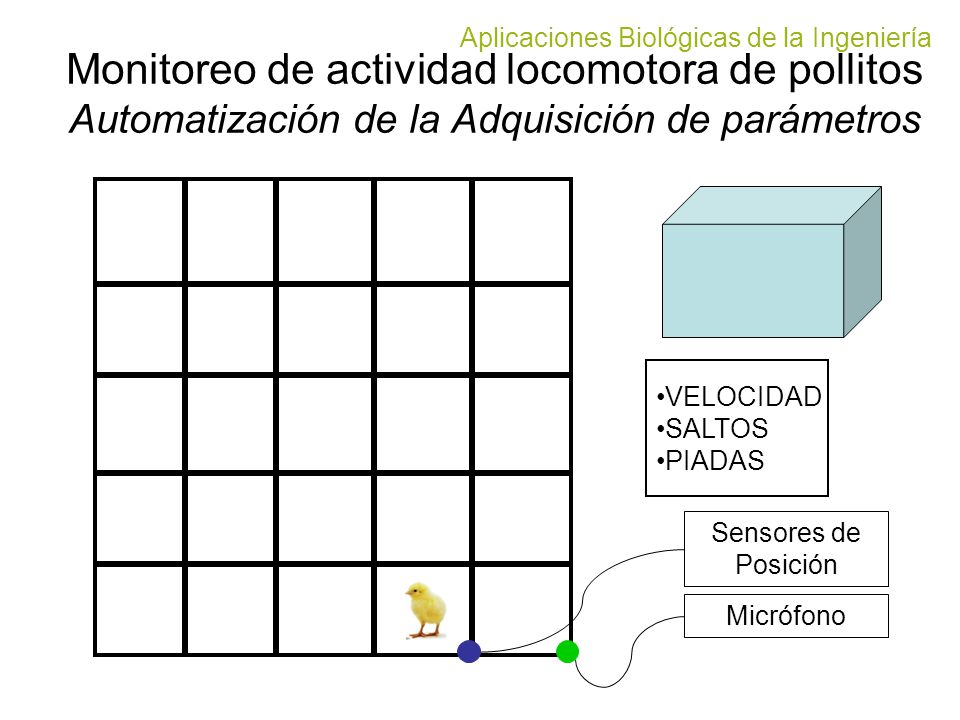

Monitoreo de actividad locomotora de pollitos Automatización de la Adquisición de parámetros VELOCIDAD SALTOS PIADAS Sensores de Posición Micrófono

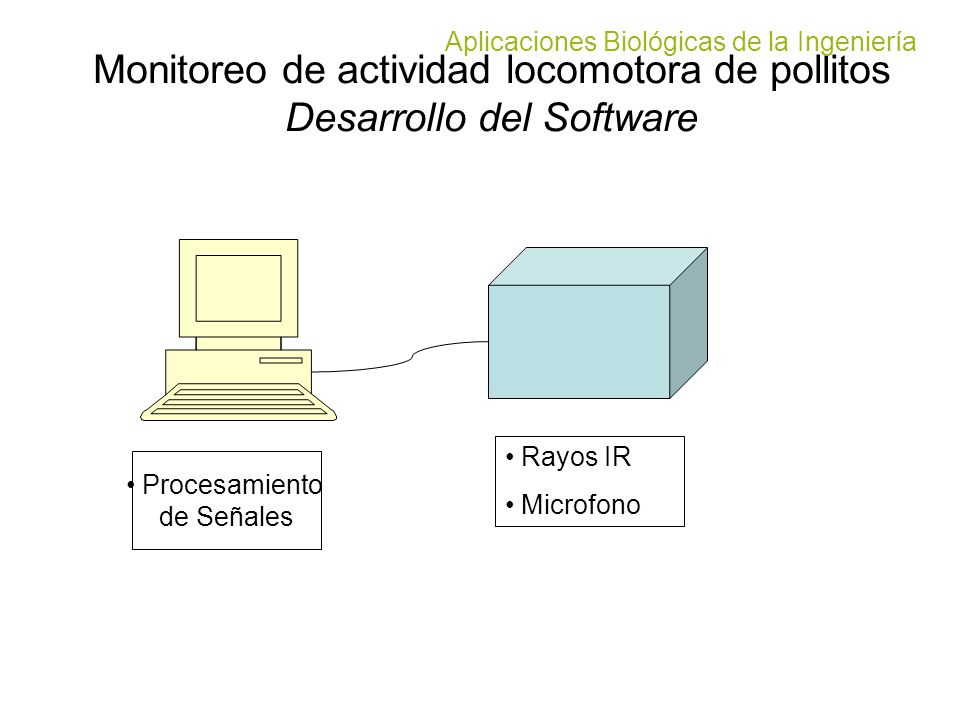

16 Monitoreo de actividad locomotora de pollitos Desarrollo del Software
Aplicaciones Biológicas de la Ingeniería Monitoreo de actividad locomotora de pollitos Desarrollo del Software Rayos IR Microfono Procesamiento de Señales

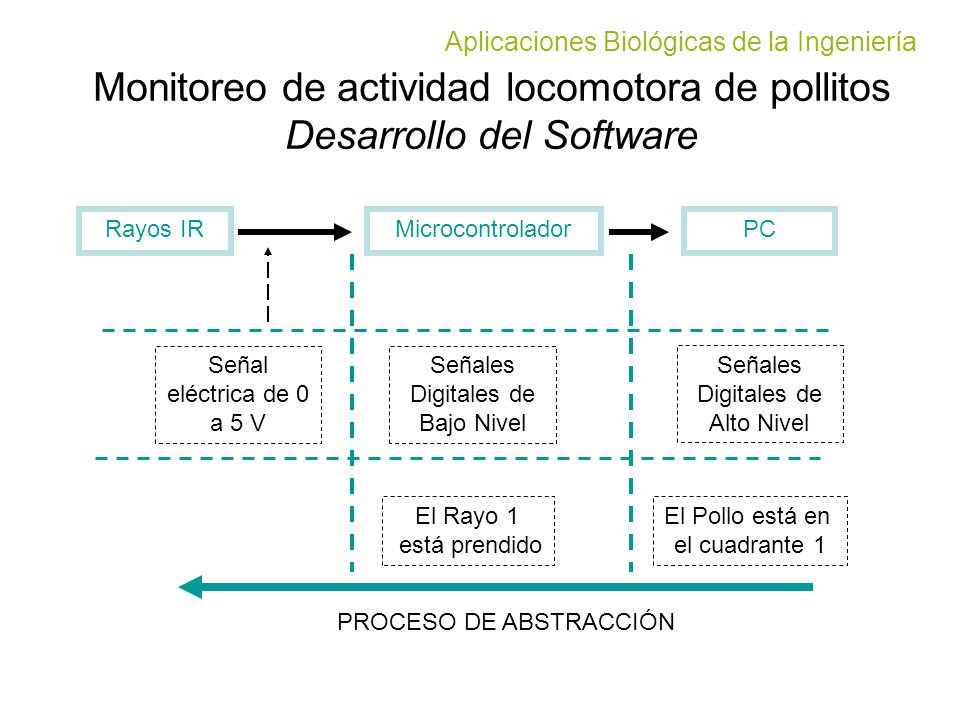

17 Monitoreo de actividad locomotora de pollitos Desarrollo del Software
Aplicaciones Biológicas de la Ingeniería Monitoreo de actividad locomotora de pollitos Desarrollo del Software Rayos IR Microcontrolador PC Señal eléctrica de 0 a 5 V Señales Digitales de Bajo Nivel Señales Digitales de Alto Nivel El Rayo 1 está prendido El Pollo está en el cuadrante 1 PROCESO DE ABSTRACCIÓN

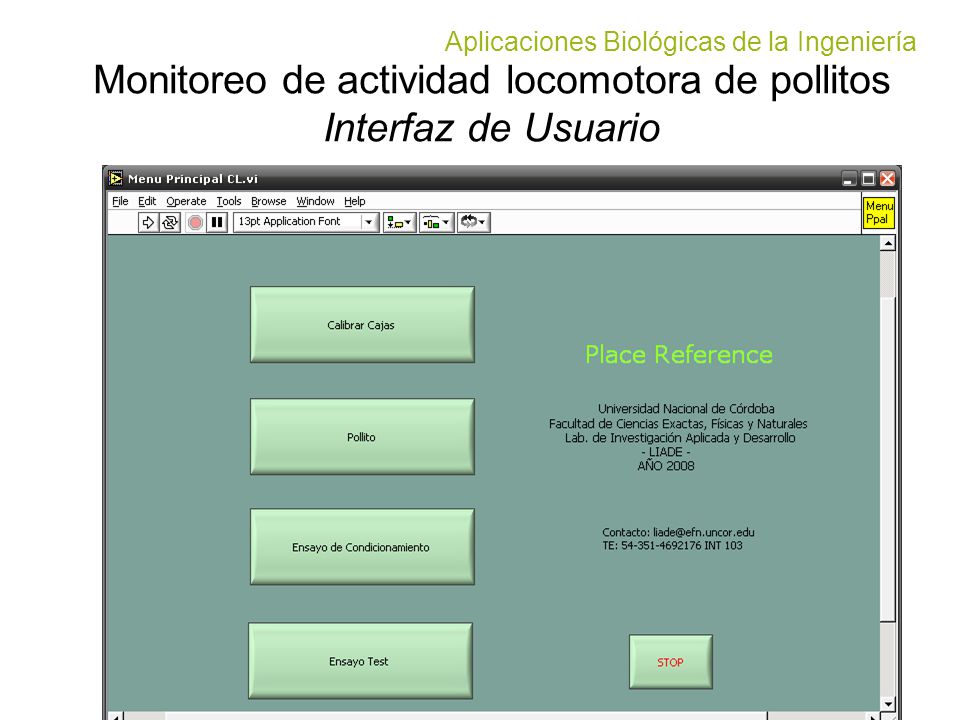

18 Monitoreo de actividad locomotora de pollitos Interfaz de Usuario
Aplicaciones Biológicas de la Ingeniería Monitoreo de actividad locomotora de pollitos Interfaz de Usuario

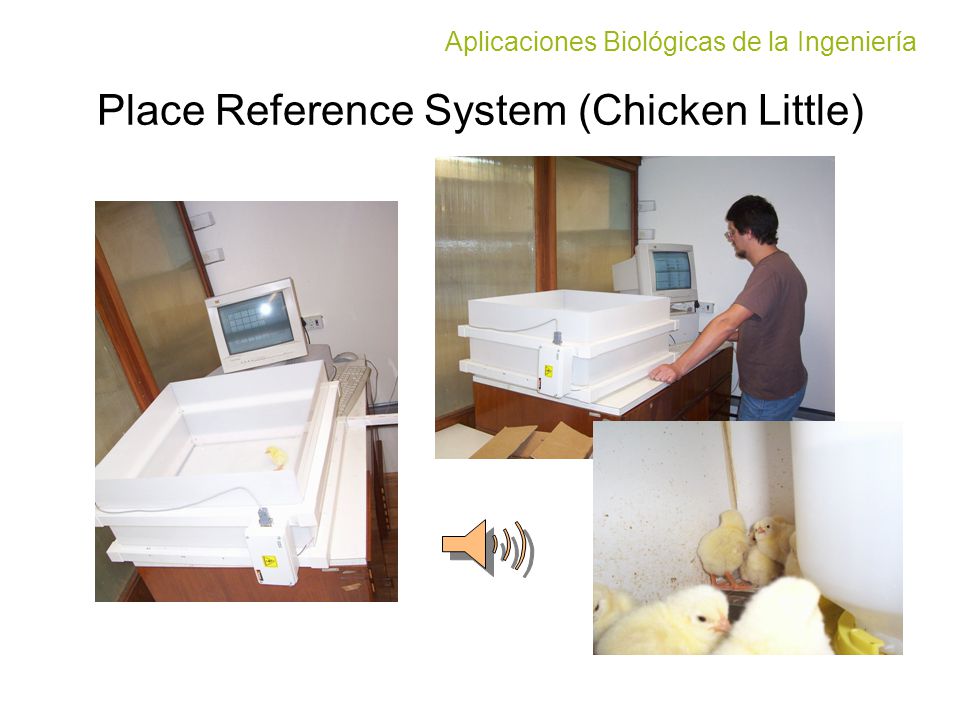

19 Place Reference System (Chicken Little)
Aplicaciones Biológicas de la Ingeniería Place Reference System (Chicken Little)

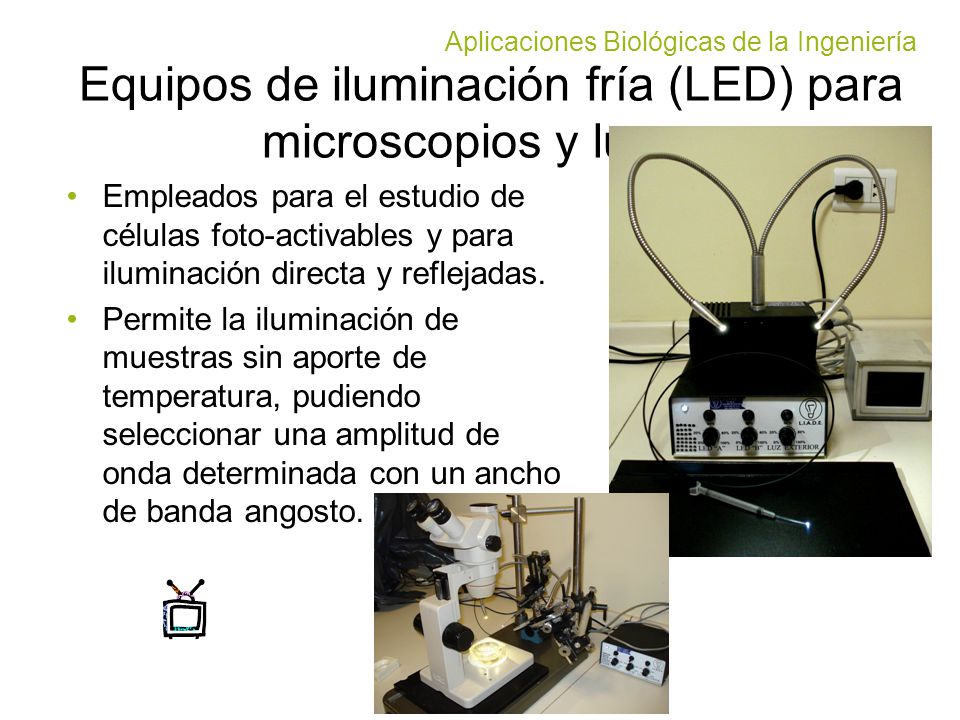

20 Equipos de iluminación fría (LED) para microscopios y lupas.
Aplicaciones Biológicas de la Ingeniería Equipos de iluminación fría (LED) para microscopios y lupas. Empleados para el estudio de células foto-activables y para iluminación directa y reflejadas. Permite la iluminación de muestras sin aporte de temperatura, pudiendo seleccionar una amplitud de onda determinada con un ancho de banda angosto.

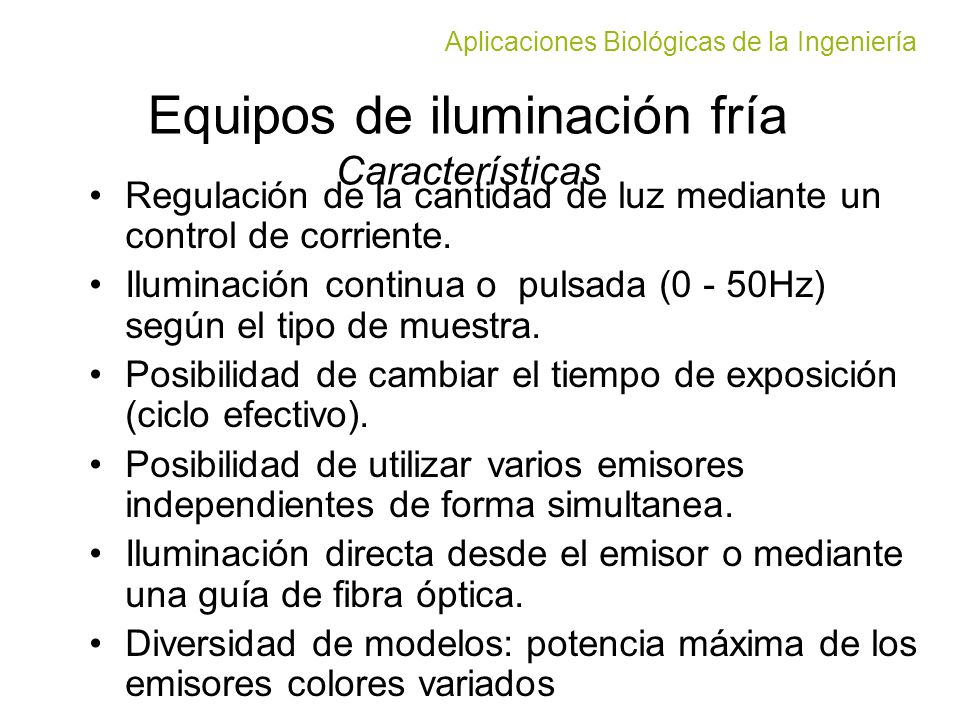

21 Equipos de iluminación fría Características
Aplicaciones Biológicas de la Ingeniería Equipos de iluminación fría Características Regulación de la cantidad de luz mediante un control de corriente. Iluminación continua o pulsada (0 - 50Hz) según el tipo de muestra. Posibilidad de cambiar el tiempo de exposición (ciclo efectivo). Posibilidad de utilizar varios emisores independientes de forma simultanea. Iluminación directa desde el emisor o mediante una guía de fibra óptica. Diversidad de modelos: potencia máxima de los emisores colores variados

22 Aplicaciones Biológicas de la Ingeniería

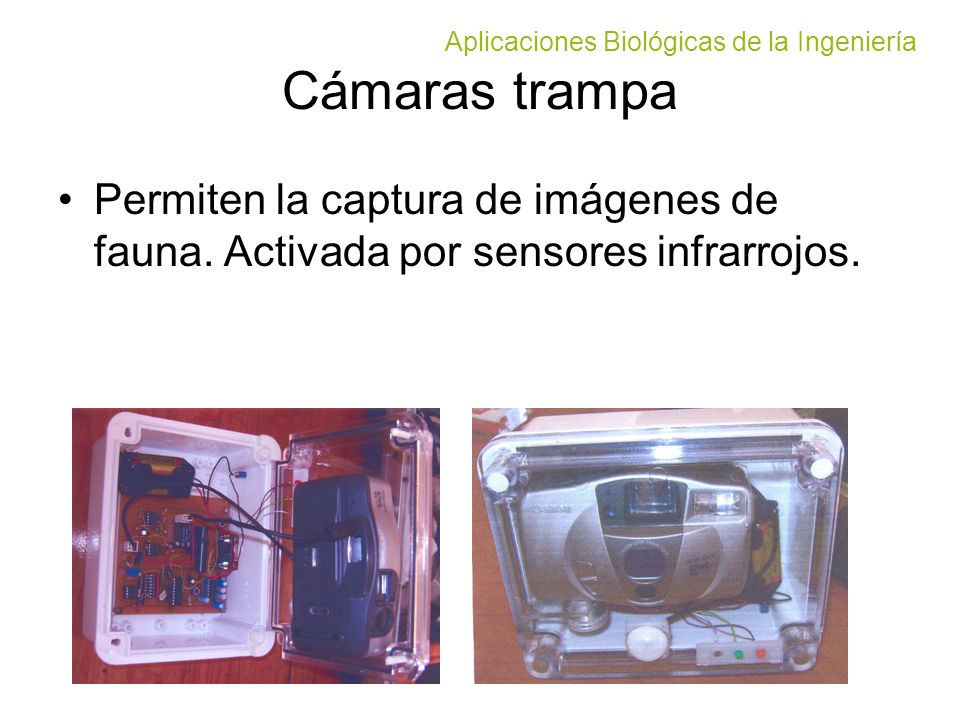

Cámaras trampa Permiten la captura de imágenes de fauna. Activada por sensores infrarrojos.

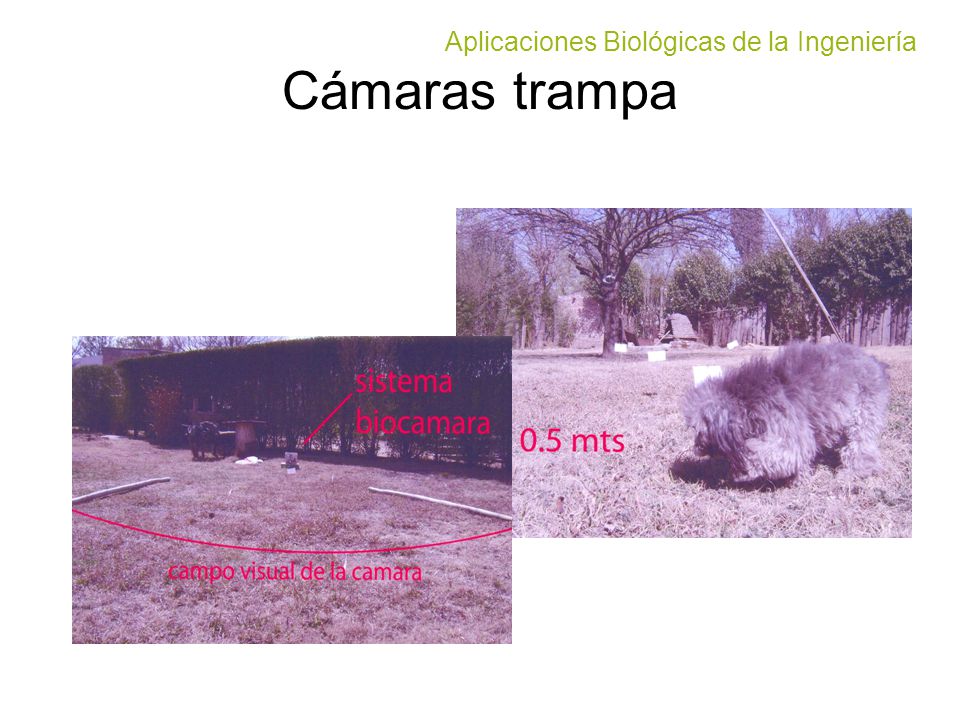

23 Aplicaciones Biológicas de la Ingeniería
Cámaras trampa

24 Prótesis animales: el caso Bovident
Aplicaciones Biológicas de la Ingeniería Prótesis animales: el caso Bovident BOVIDENT Es una prótesis Standard con cemento incluido en el interior del capuchón, lo cual permite la colocación en un solo paso. Está compuesta su parte externa por un capuchón plástico flexible y resistente a la abrasión. El cemento, su parte interna, es una resina termoplástica que se ablanda a 70º/80º y endurece a temperatura ambiente.

25 Trabajos para Parques Nacionales
Aplicaciones Biológicas de la Ingeniería Trabajos para Parques Nacionales Como parte del programa de práctica profesional supervisada se realizó una pasantía en la Administración Nacional de Parques Nacionales con el objeto de determinar las necesidades tecnológicas posibles de cubrir mediante la realización de tesis de grado.

26 Trabajo para parques Nacionales Necesidades detectadas
Aplicaciones Biológicas de la Ingeniería Trabajo para parques Nacionales Necesidades detectadas Sistemas de comunicación en lugares remotos y relieves montañosos. Cámaras inalámbricas para control de visitantes y seguimiento de fauna. Contadores de visitantes. Sistemas de alimentación con energías alternativas. Collares y marcas para teledetección (RF y GPS). Sistemas de radiogoniometría. Captura de audio direccional. Cámaras trampa. (ya realizado). Medición de variables en aire, agua y suelo. Ahuyentadores de fauna. Equipo de electropesca (en curso). Cercos eléctricos para peces. Sistemas de alerta temprana de crecidas para ríos de montaña.
