II° MEDIO A-B María Cecilia Villagrán

Presentación del tema: "II° MEDIO A-B María Cecilia Villagrán"— Transcripción de la presentación:

1 II° MEDIO A-B María Cecilia Villagrán
PROYECTO ECOLÓGICO II° MEDIO A-B María Cecilia Villagrán

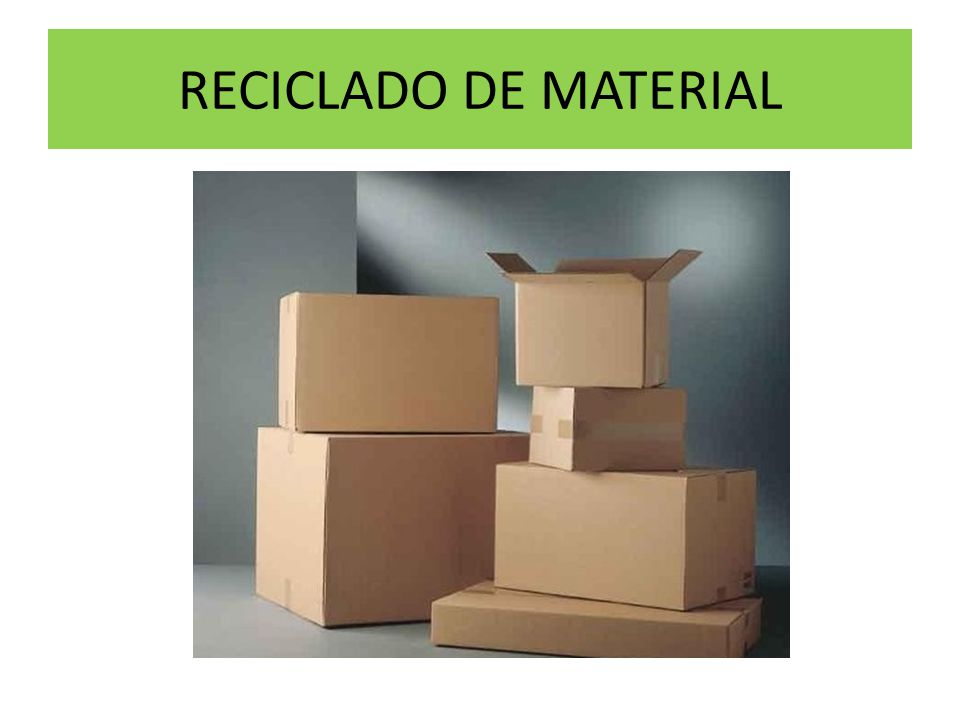

2 RECICLADO DE MATERIAL

3

4 DISEÑOS ON CARTÓN Tipos de cartón

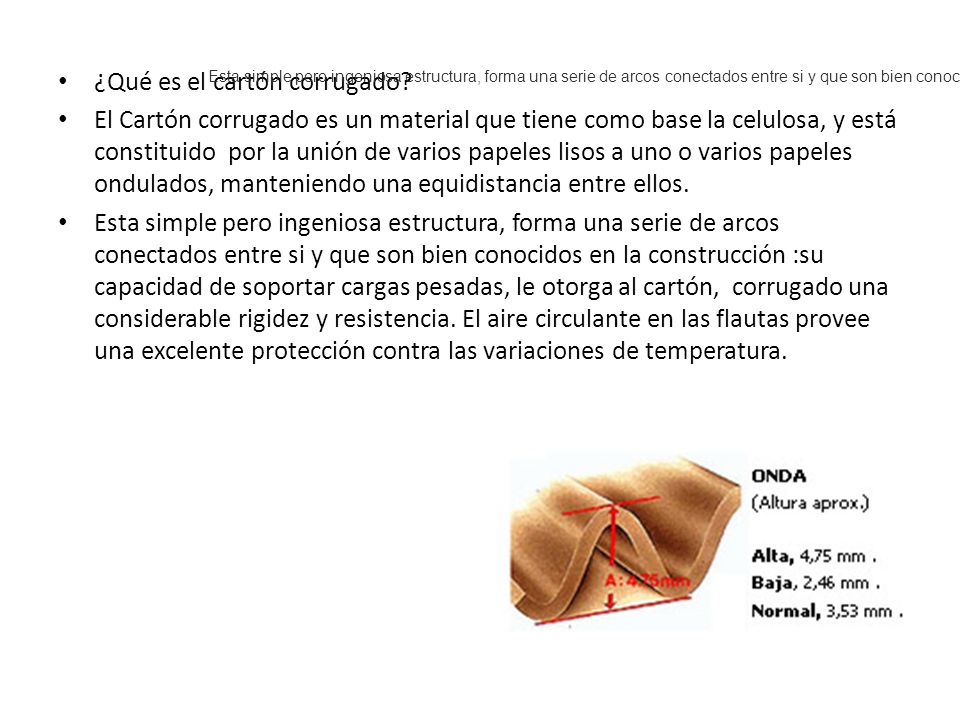

5 ¿Qué es el cartón corrugado?
El Cartón corrugado es un material que tiene como base la celulosa, y está constituido  por la unión de varios papeles lisos a uno o varios papeles ondulados, manteniendo una equidistancia entre ellos.                                                   Esta simple pero ingeniosa estructura, forma una serie de arcos conectados entre si y que son bien conocidos en la construcción  por su capacidad de soportar cargas pesadas, le otorga al cartón corrugado una considerable rigidez y resistencia. El aire circulante en las flautas provee una excelente protección contra las variaciones de temperatura. ¿Qué es el cartón corrugado? El Cartón corrugado es un material que tiene como base la celulosa, y está constituido  por la unión de varios papeles lisos a uno o varios papeles ondulados, manteniendo una equidistancia entre ellos. Esta simple pero ingeniosa estructura, forma una serie de arcos conectados entre si y que son bien conocidos en la construcción :su capacidad de soportar cargas pesadas, le otorga al cartón, corrugado una considerable rigidez y resistencia. El aire circulante en las flautas provee una excelente protección contra las variaciones de temperatura.

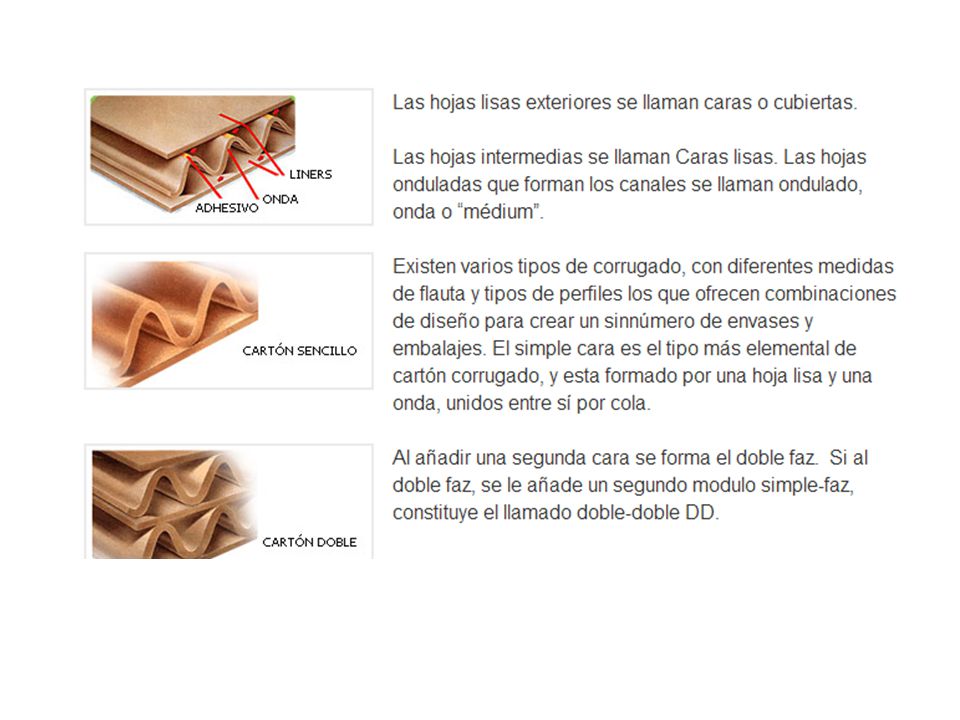

6

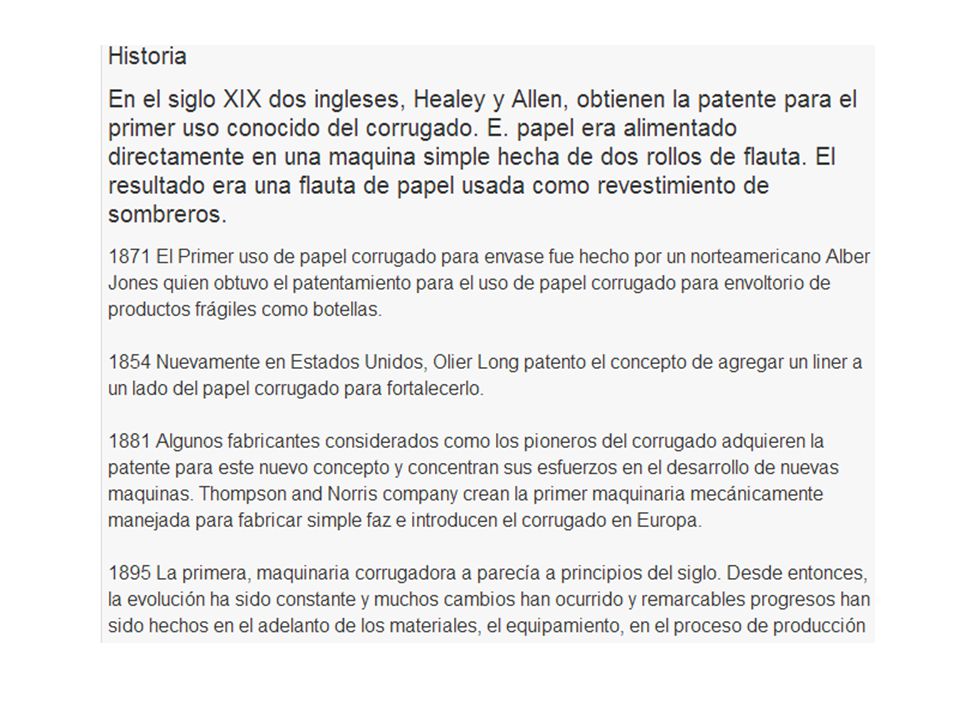

7

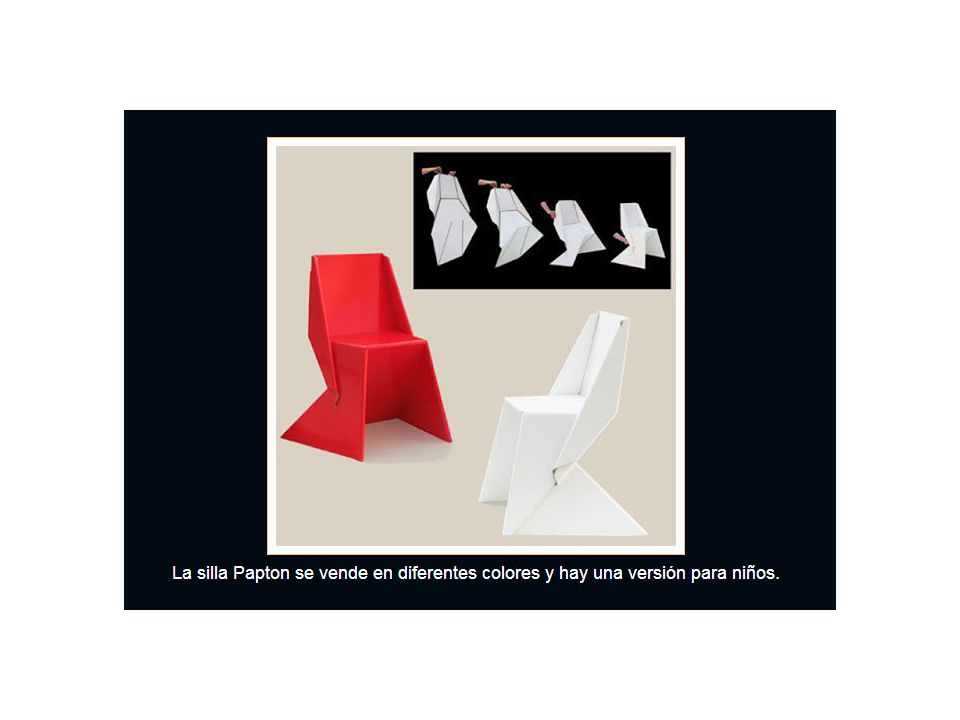

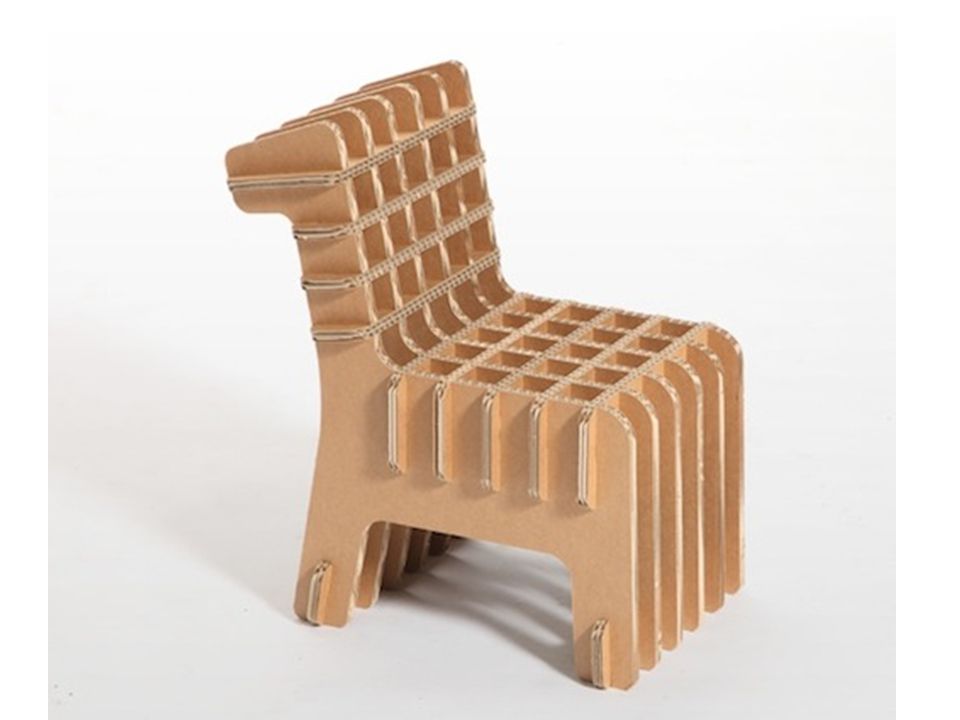

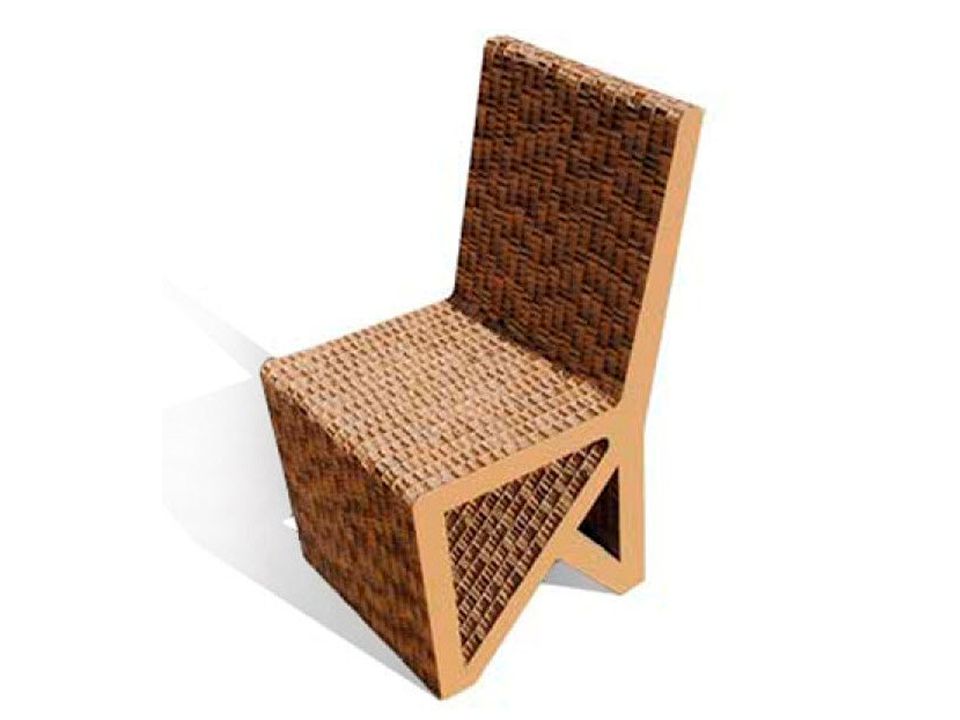

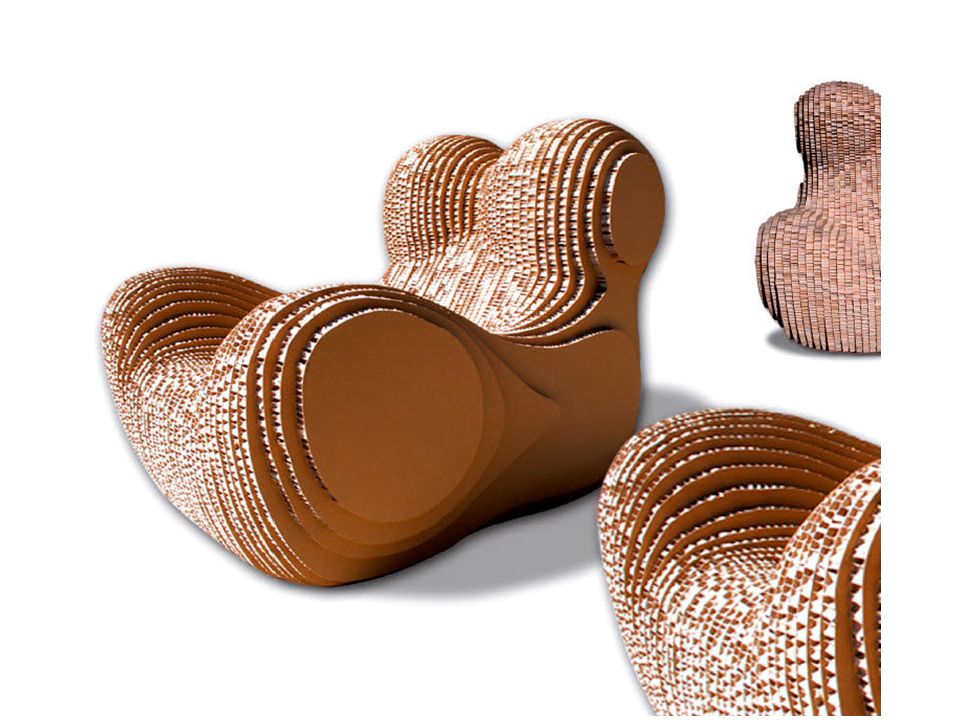

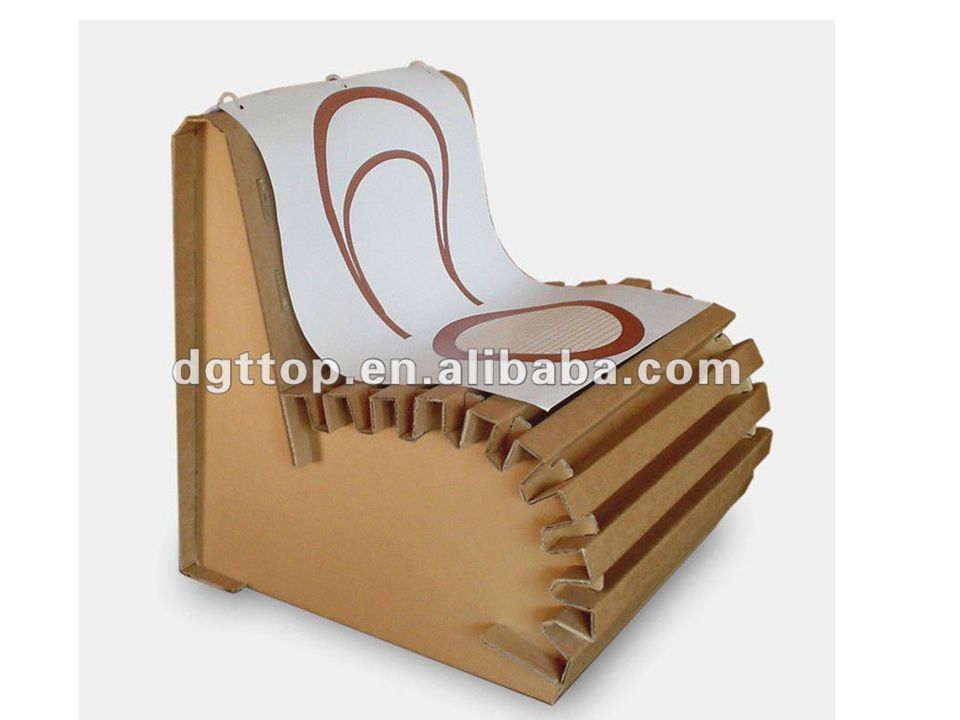

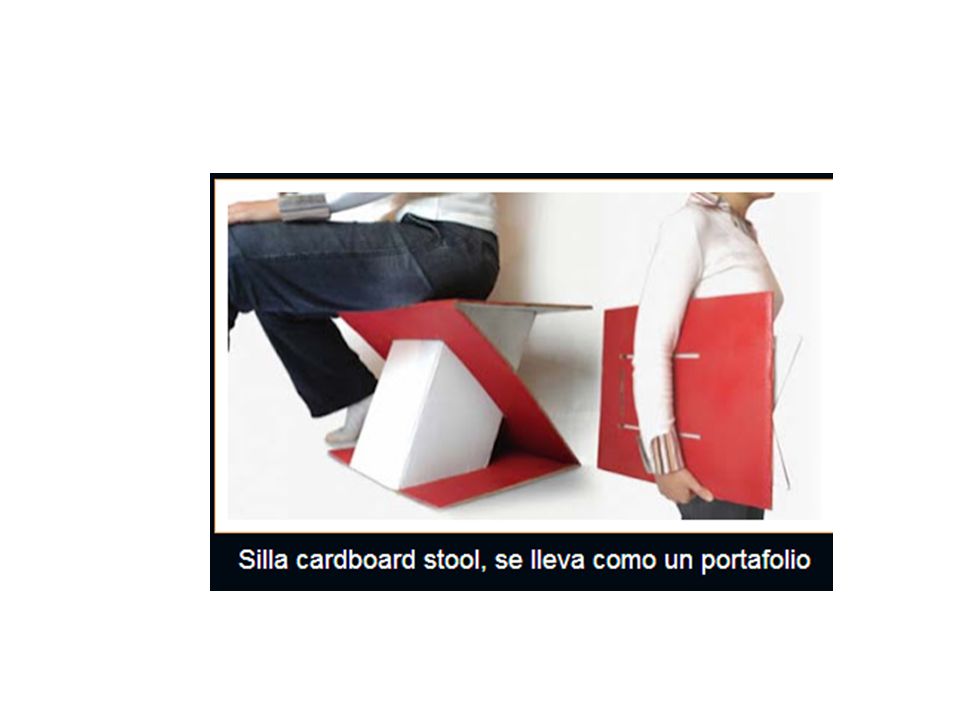

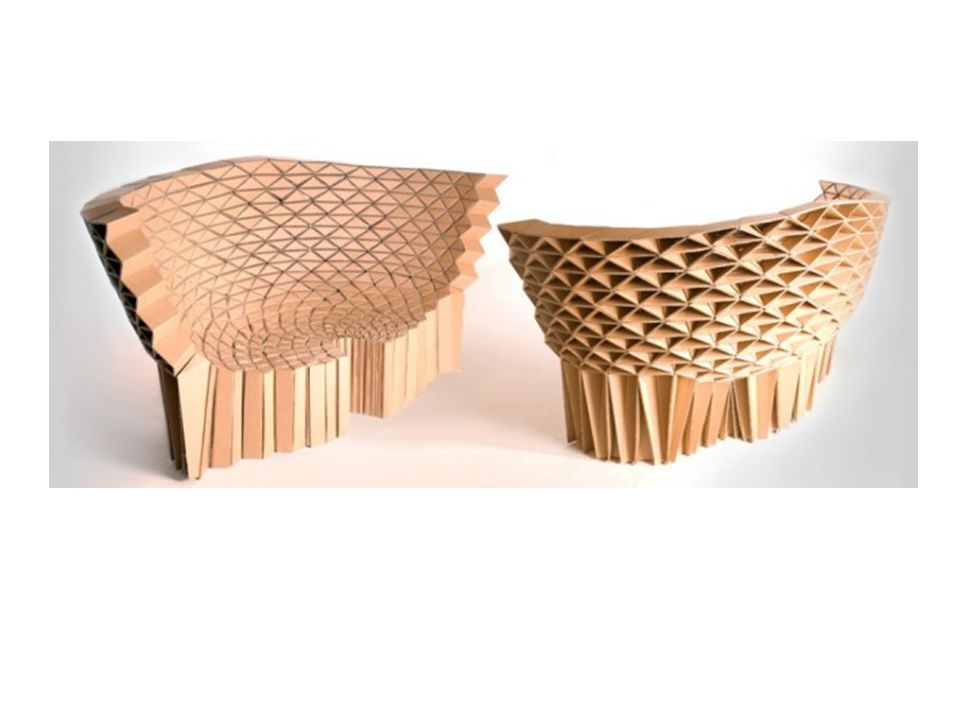

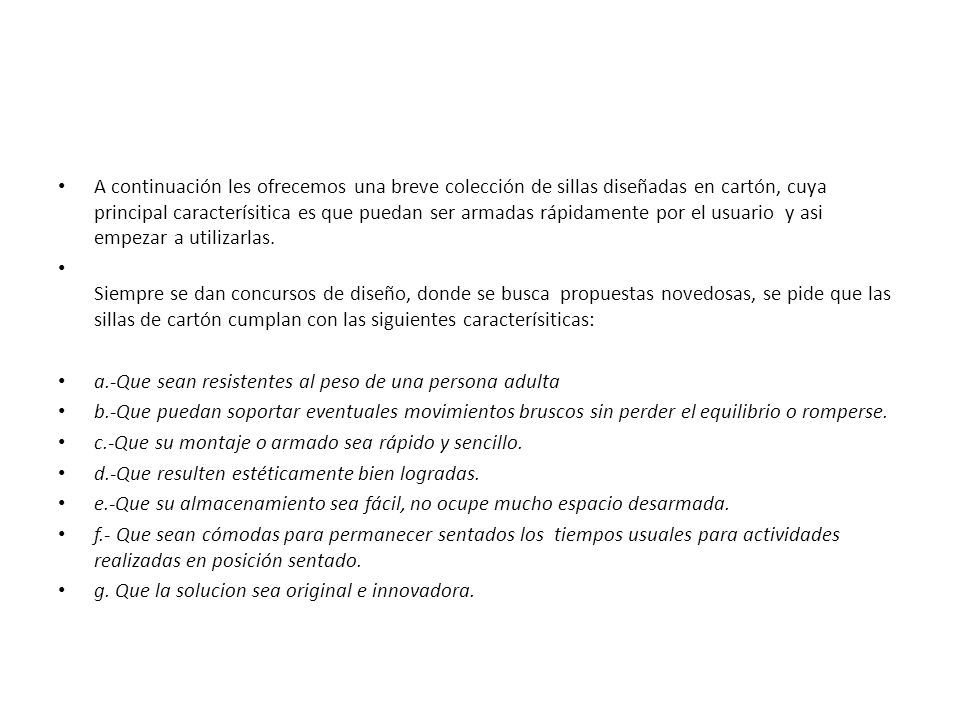

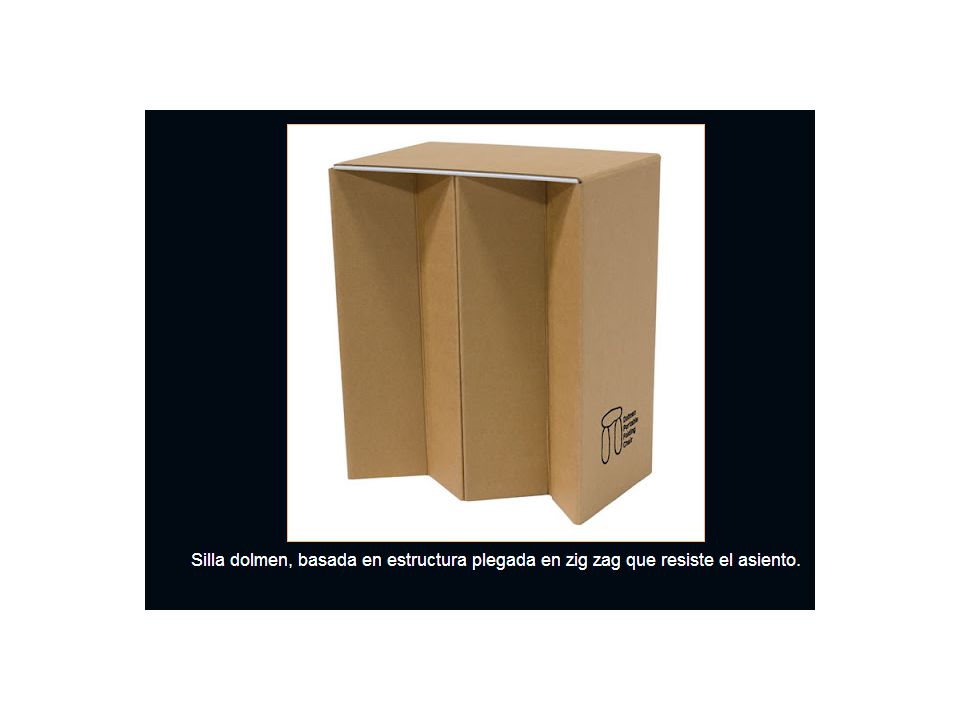

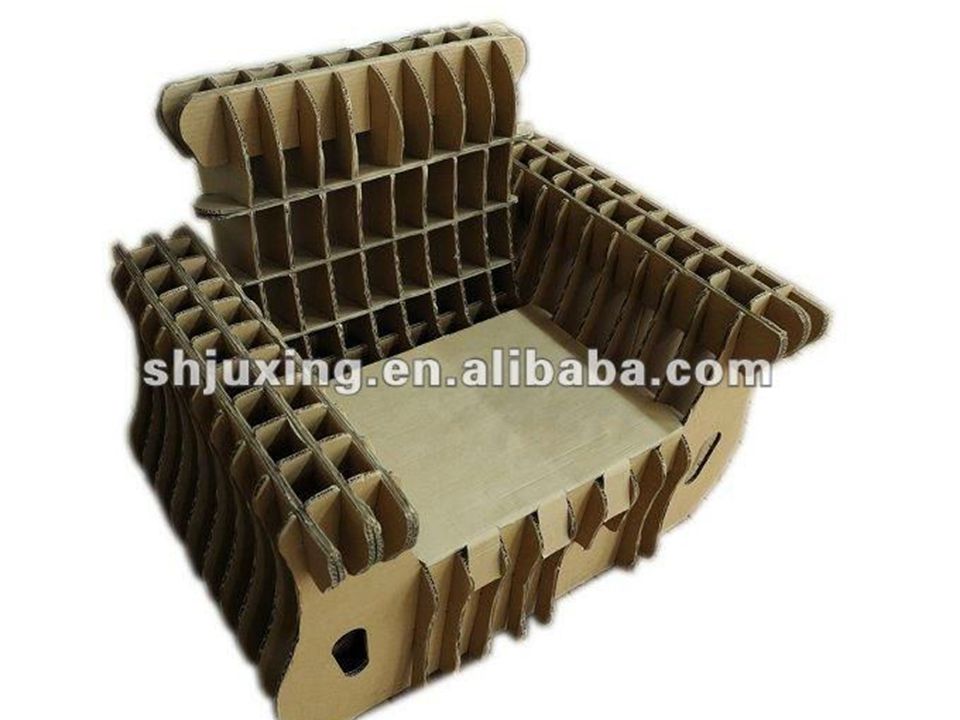

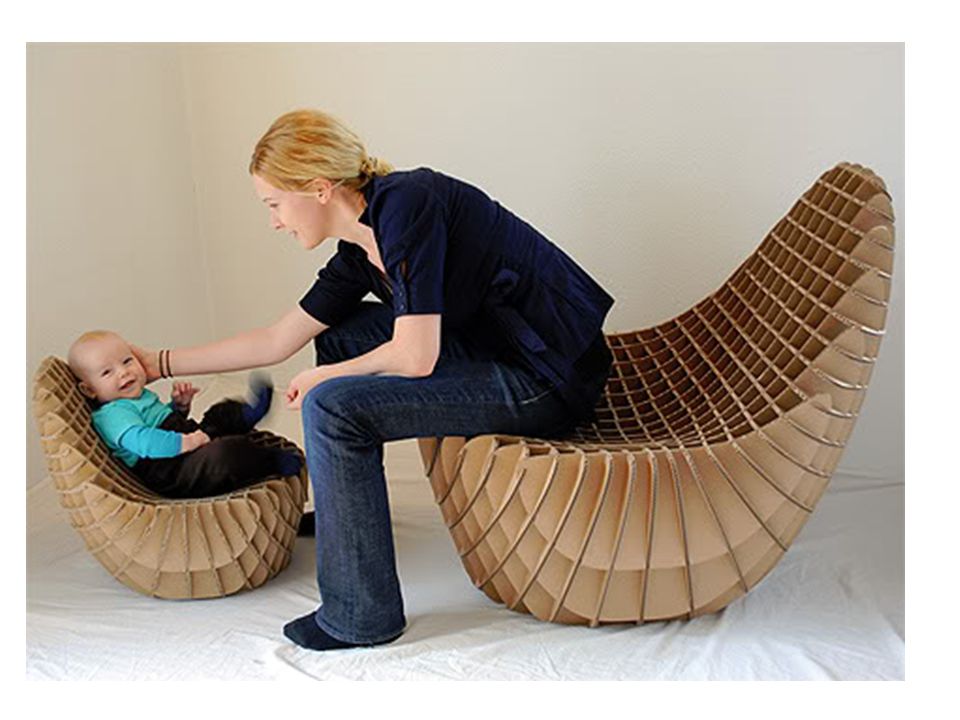

8 A continuación les ofrecemos una breve colección de sillas diseñadas en cartón, cuya principal caracterísitica es que puedan ser armadas rápidamente por el usuario  y asi empezar a utilizarlas. Siempre se dan concursos de diseño, donde se busca  propuestas novedosas, se pide que las sillas de cartón cumplan con las siguientes caracterísiticas: a.-Que sean resistentes al peso de una persona adulta b.-Que puedan soportar eventuales movimientos bruscos sin perder el equilibrio o romperse. c.-Que su montaje o armado sea rápido y sencillo. d.-Que resulten estéticamente bien logradas. e.-Que su almacenamiento sea fácil, no ocupe mucho espacio desarmada. f.- Que sean cómodas para permanecer sentados los  tiempos usuales para actividades realizadas en posición sentado. g. Que la solucion sea original e innovadora.

9

10

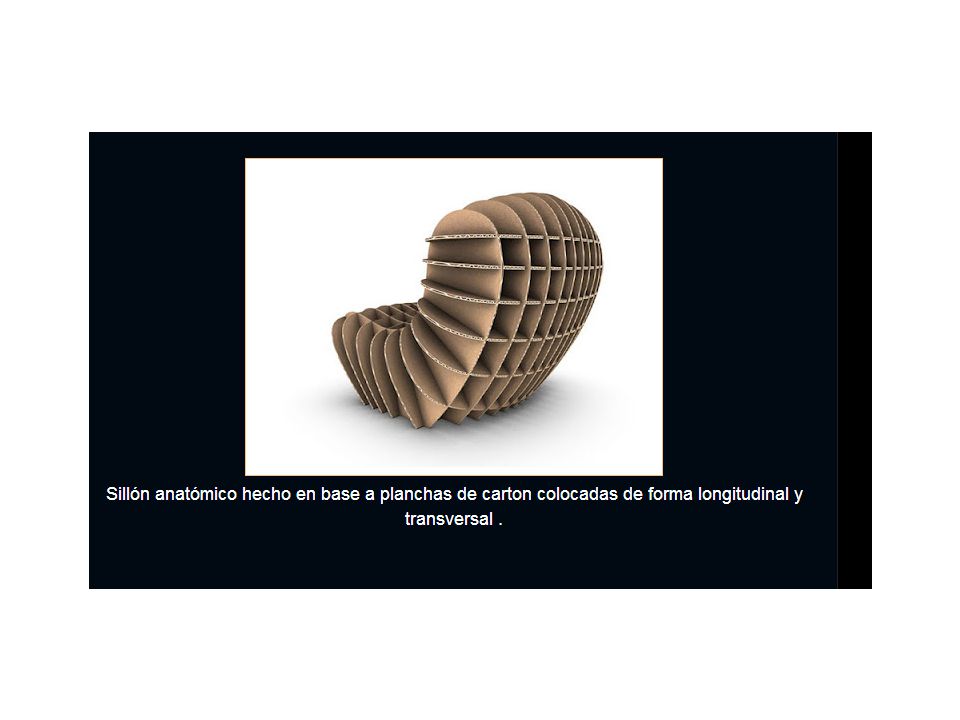

11

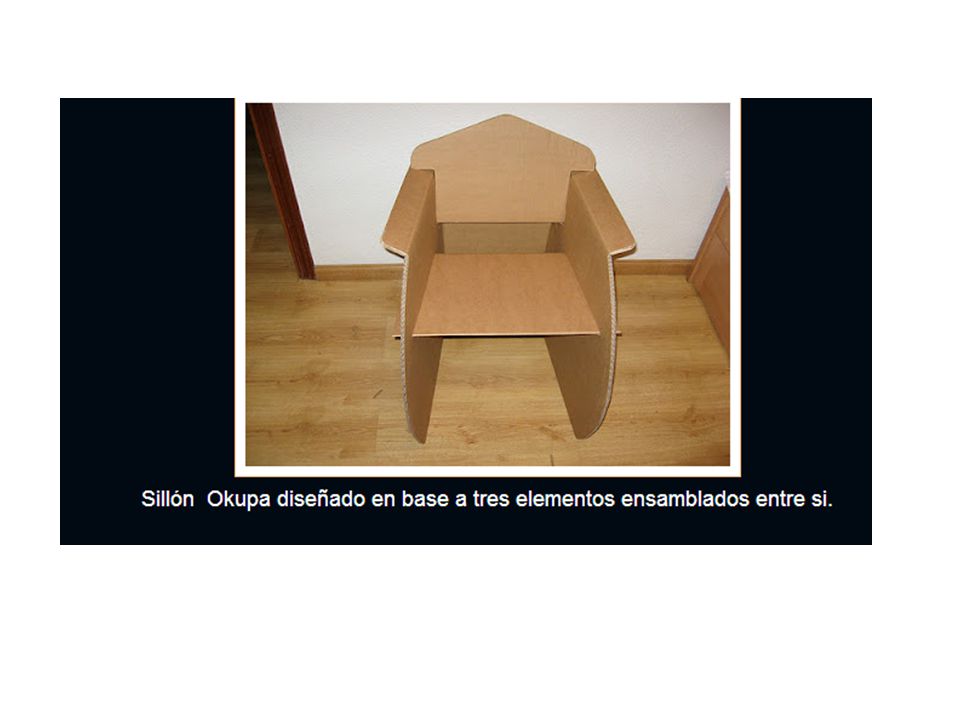

12

13

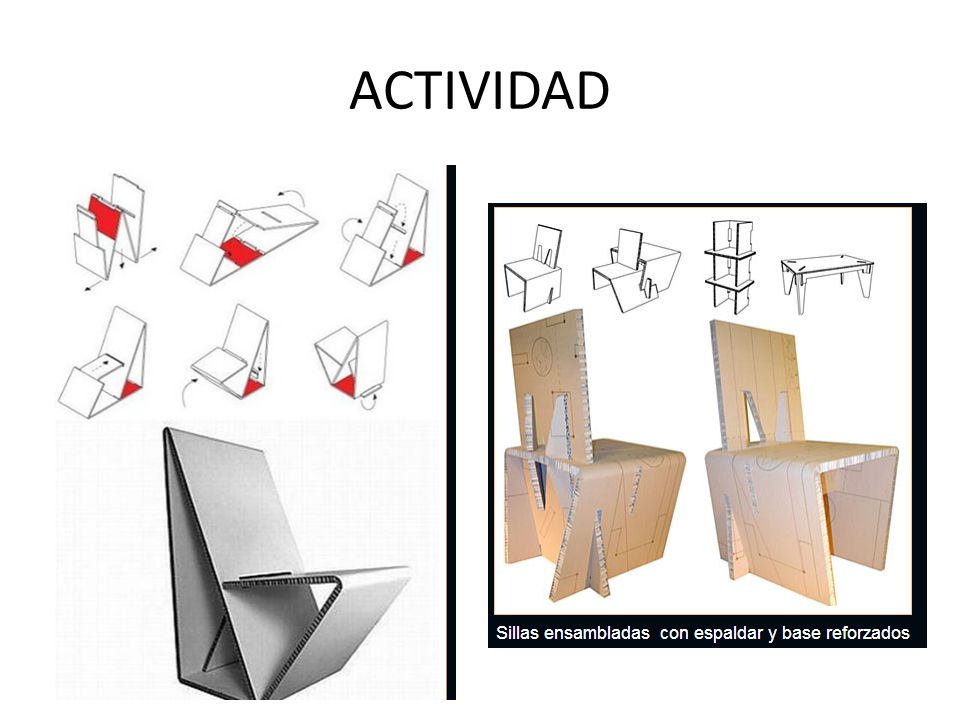

14 ACTIVIDAD

15

16

17

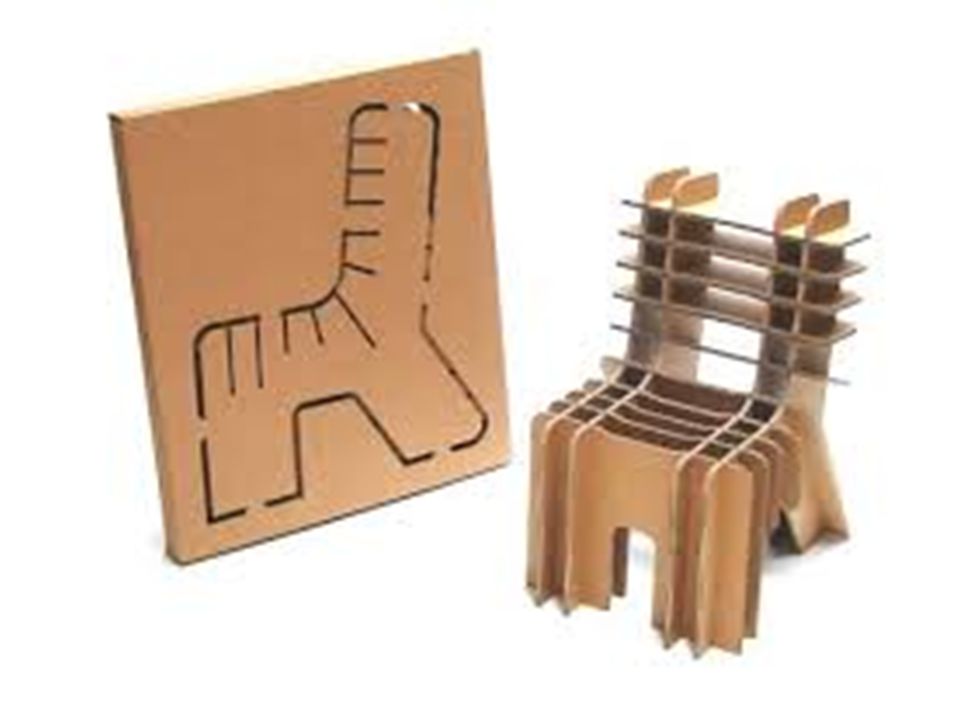

18

19

20

21

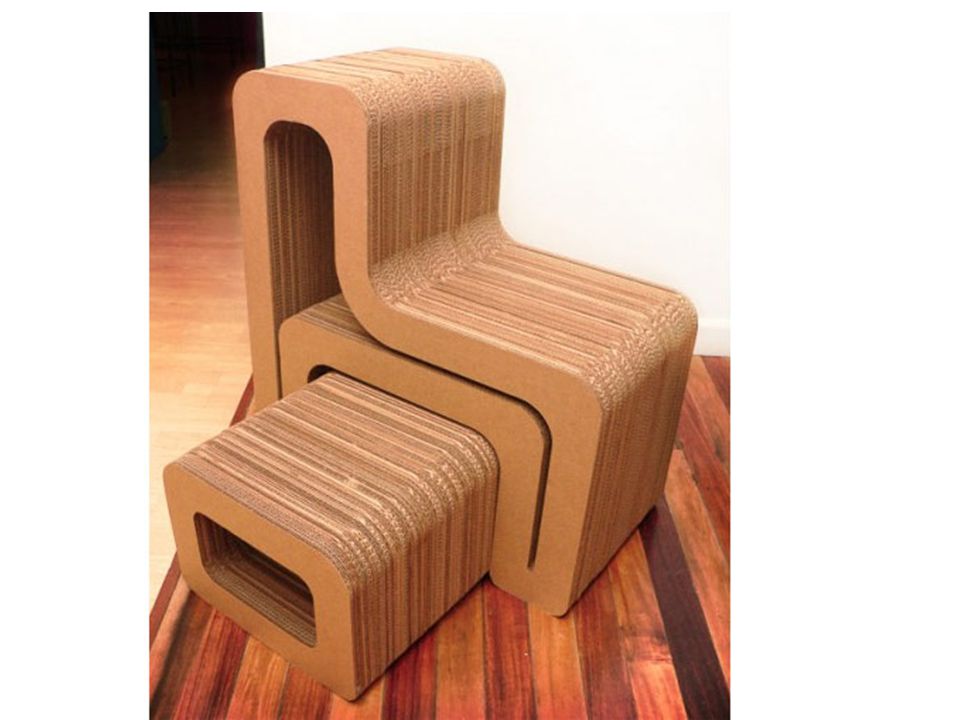

22

23

24

25

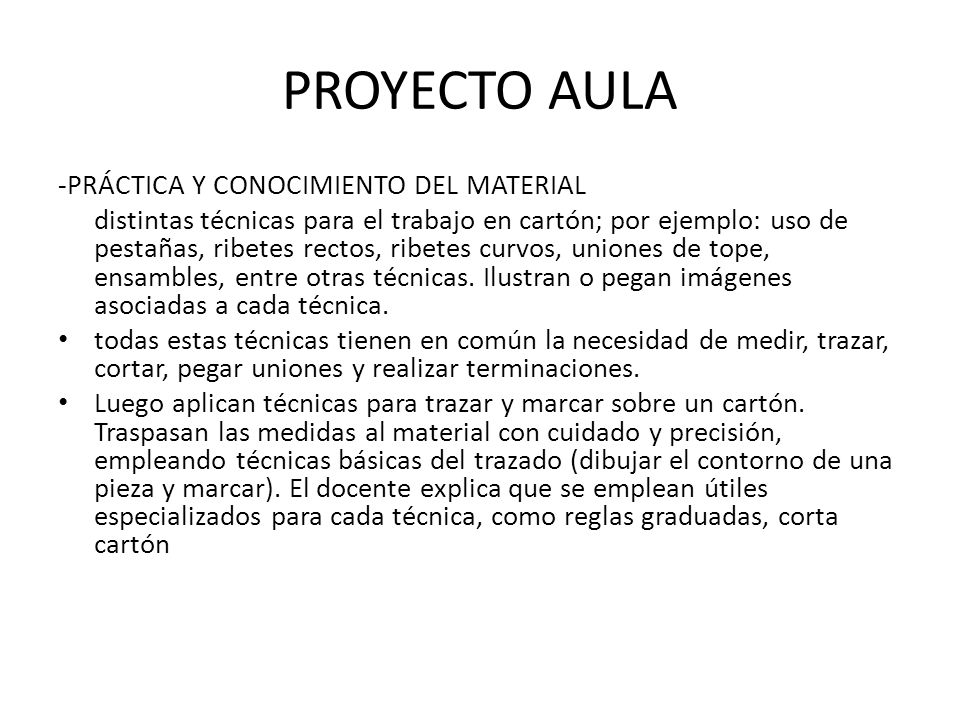

26 PROYECTO AULA -PRÁCTICA Y CONOCIMIENTO DEL MATERIAL
distintas técnicas para el trabajo en cartón; por ejemplo: uso de pestañas, ribetes rectos, ribetes curvos, uniones de tope, ensambles, entre otras técnicas. Ilustran o pegan imágenes asociadas a cada técnica. todas estas técnicas tienen en común la necesidad de medir, trazar, cortar, pegar uniones y realizar terminaciones. Luego aplican técnicas para trazar y marcar sobre un cartón. Traspasan las medidas al material con cuidado y precisión, empleando técnicas básicas del trazado (dibujar el contorno de una pieza y marcar). El docente explica que se emplean útiles especializados para cada técnica, como reglas graduadas, corta cartón

27 Aquí algunas sugerencias:
Los diseños que se hagan deben estar de acuerdo a nuestras necesidades, es importante tener cuidado en las medidas,  estas deben reflejar  las medidas de los usuarios, es siempre bueno  consultar en textos o Internet sobre  las medidas de muebles similares. Es importante dibujar cada pieza y resolver la forma de ensamblarlas,  realizando previamente una maqueta o modelo a escala del mueble a construir, REALIZA LA MAQUETA EN CARTÓN PEQUEÑO.

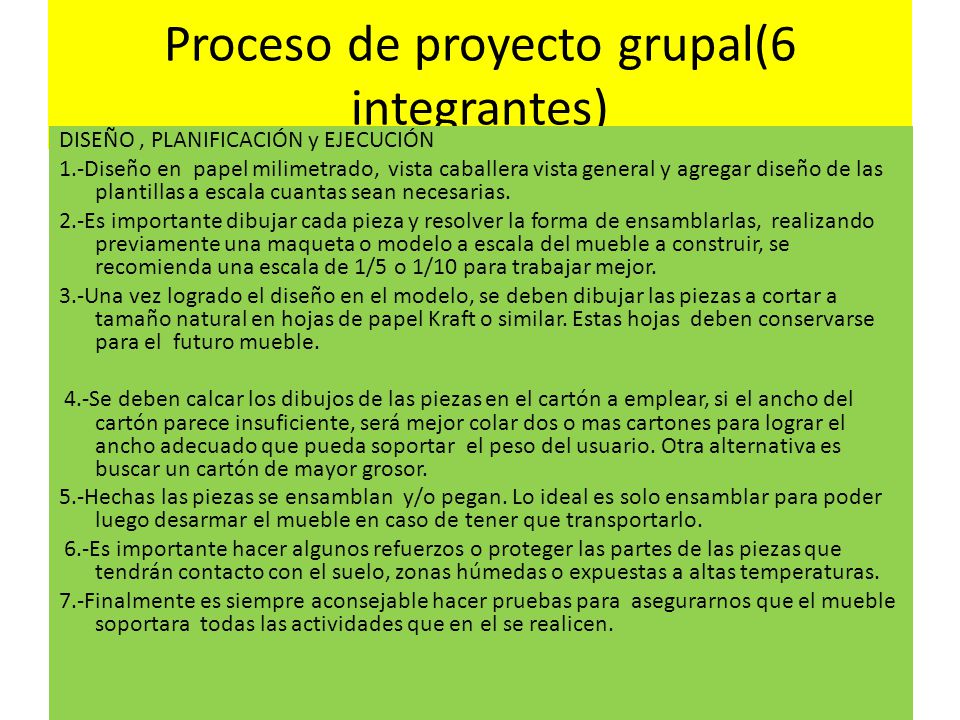

28 Proceso de proyecto grupal(6 integrantes)
DISEÑO , PLANIFICACIÓN y EJECUCIÓN 1.-Diseño en papel milimetrado, vista caballera vista general y agregar diseño de las plantillas a escala cuantas sean necesarias. 2.-Es importante dibujar cada pieza y resolver la forma de ensamblarlas,  realizando previamente una maqueta o modelo a escala del mueble a construir, se recomienda una escala de 1/5 o 1/10 para trabajar mejor. 3.-Una vez logrado el diseño en el modelo, se deben dibujar las piezas a cortar a tamaño natural en hojas de papel Kraft o similar. Estas hojas  deben conservarse para el futuro mueble. 4.-Se deben calcar los dibujos de las piezas en el cartón a emplear, si el ancho del cartón parece insuficiente, será mejor colar dos o mas cartones para lograr el ancho adecuado que pueda soportar  el peso del usuario. Otra alternativa es buscar un cartón de mayor grosor. 5.-Hechas las piezas se ensamblan  y/o pegan. Lo ideal es solo ensamblar para poder luego desarmar el mueble en caso de tener que transportarlo. 6.-Es importante hacer algunos refuerzos o proteger las partes de las piezas que tendrán contacto con el suelo, zonas húmedas o expuestas a altas temperaturas. 7.-Finalmente es siempre aconsejable hacer pruebas para  asegurarnos que el mueble soportara  todas las actividades que en el se realicen.

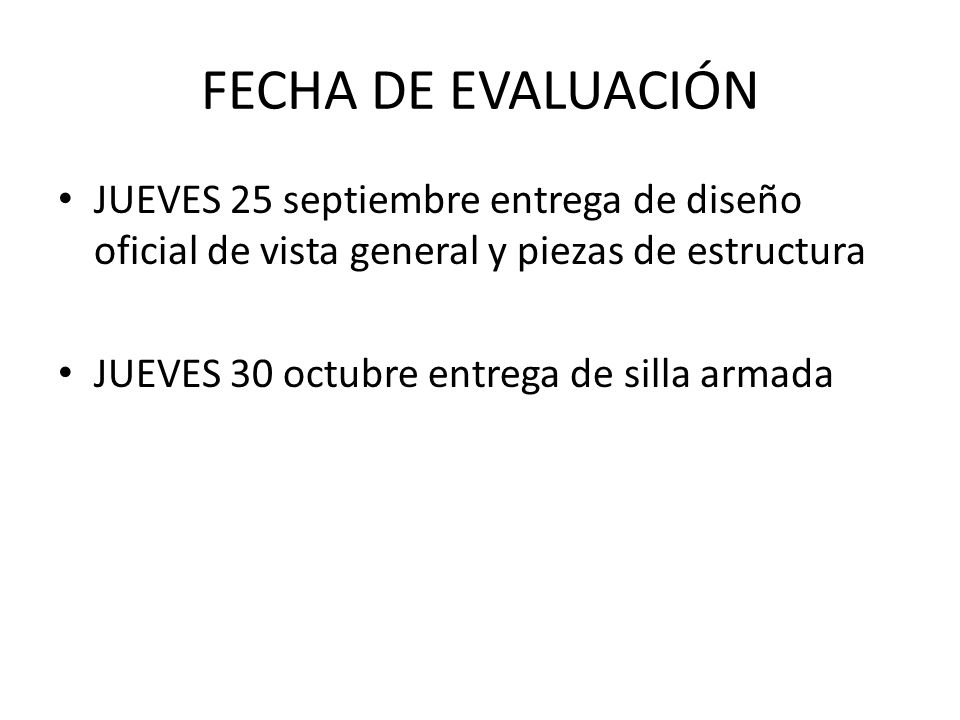

29 FECHA DE EVALUACIÓN JUEVES 25 septiembre entrega de diseño oficial de vista general y piezas de estructura JUEVES 30 octubre entrega de silla armada
