TEMA 11 : Avenidas, conceptos

TEMA 11 : Avenidas, conceptos
ÍNDICE Introducción Métodos Métodos empíricos Métodos hidrológicos Métodos estadísticos Correlación con otras cuencas Métodos basados en datos históricos

Introducción Caudal circulante por corrientes de agua superficial Importante debido: Posible inundaciones Erosión de cauces Daños humanos

ÍNDICE Introducción Métodos Métodos empíricos Métodos hidrológicos Métodos estadísticos Correlación con otras cuencas Métodos basados en datos históricos

Métodos Métodos Empíricos Caudal en función de datos de la cuenca Sólo sirven para las cuencas donde han sido obtenidas Fórmula de Quijano (para A < 2000 km2)

Métodos Métodos Empíricos Fórmula de Zapata Fórmula de Burkli-Ziegler ha Intensidad mm/h Coef. Esc. Pendiente

Métodos Métodos Empíricos Fórmula de Santi para A < 1000 km2 Fórmula de Santi para A > 2000 km2 c(T) : 33 , 50, 66 para T = 100, 500 y 1000 años

Métodos Métodos Empíricos Fórmula de Fuller Fórmula de Gete Caudal medio del caudal máximo diario

Métodos Métodos Hidrológicos Método racional (Instrucción de carreteras) para pequeñas cuencas Método del Hidrograma Unitario para cuencas medianas

Métodos Métodos Estadísticos Hipótesis Caudal de avenida de un año: Máximo caudal instantáneo Avenidas independientes Avenidas: carácter aleatorio, función de distribución F(Q*) = Prob(Q<Q*)

Métodos Métodos Estadísticos Hipótesis La avenida de período de retorno de T años por lo que Prob(Q>QT) = 1/T F(QT)= 1 - Prob(Q>QT) = 1 - 1/T = (T-1)/T

Métodos Métodos Estadísticos Caudales medios diarios caudales máx. inst. A en km2

Métodos Métodos Estadísticos Método de Gumbel La función de distribución de Gumbel obedece Valor medio Factor de frecuencia Desviación típica

Métodos con

Métodos El factor de frecuencia Donde Están tabulados dependiendo del tamaño de la muestra N

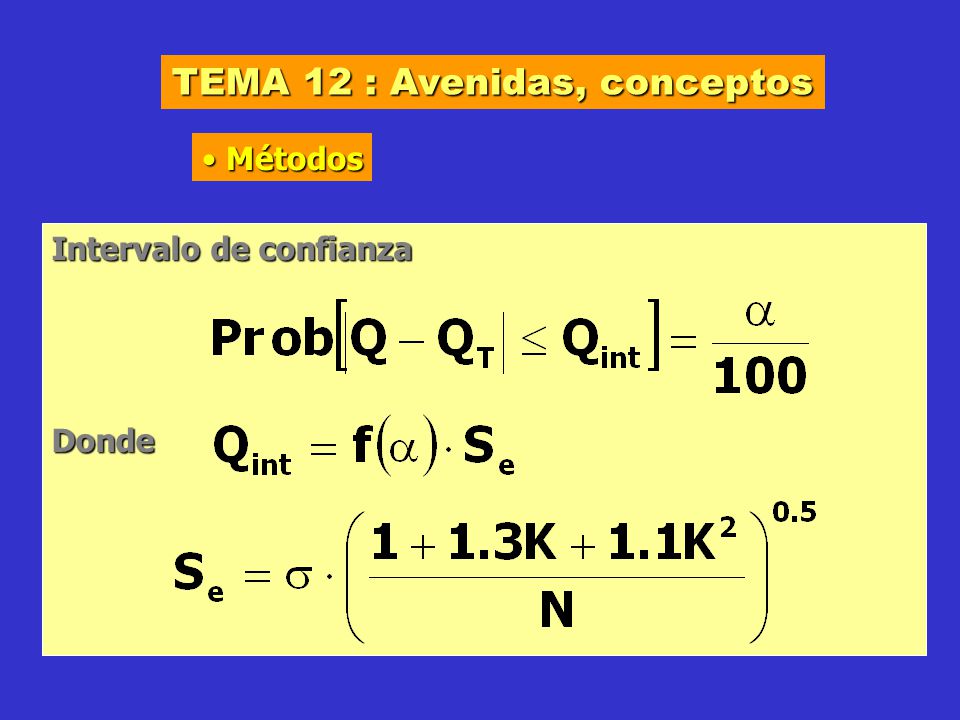

Métodos Intervalo de confianza Donde

Métodos Métodos Estadísticos Método de Log-Pearson III con z = log Q Valor medio Factor de frecuencia f(T,Cs) Desviación típica

Métodos Coef. de asimetría

Métodos Correlación con otras cuencas Q1 Q2 Estación de aforos

TEMA 13 : Cálculo de Avenidas
ÍNDICE Introducción Métodos Métodos hidrológicos Instrucción de carreteras

Introducción Para cuencas pequeñas, cálculo de secciones de canales Método racional Instrucción de carreteras 5.2-IC

Método: Método Racional Aguacero de duración indefinida y constante Q = c I A/3.6 con Q (m3/s) I (mm/h) A (km2)

Método: Método Racional En la realidad existen variaciones en la evolución temporal Q = c I A K/3.6 con K: coef. de uniformidad

Método: Instrucción de carreteras 5.2-IC A partir de la ecuación Q = c I A K/3.6 con siendo Id : Intensidad media diaria correspondiente a un período de retorno dado (mapas)

Método: Instrucción de carreteras 5.2-IC Id : Intensidad media diaria correspondiente a un período de retorno dado (mapas) (mm/h) It : Intensidad horaria correspondiente a dicho período de retorno (mm/h) T: duración del intervalo en h (igual al Tc) Long. cauce principal (km) Pendiente media

Método: Instrucción de carreteras 5.2-IC I1/Id

Método: Instrucción de carreteras 5.2-IC c : coeficiente de escorrentía Pd : Precipitación total diaria correspondiente al período de retorno dado (mm) (mapas) P0 : Umbral de escorrentía (tablas) corregido (mapa)

Método: Instrucción de carreteras 5.2-IC

Método: Instrucción de carreteras 5.2-IC Corrección por área (no uniformidad) con
