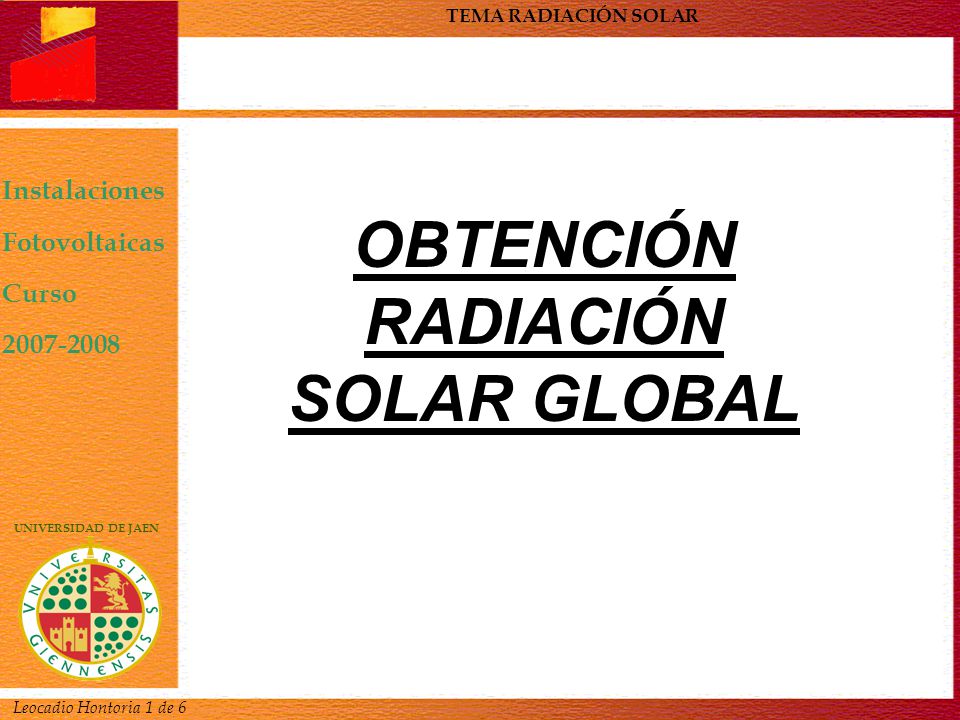

OBTENCIÓN RADIACIÓN SOLAR GLOBAL
Leocadio Hontoria 1 de 6
2

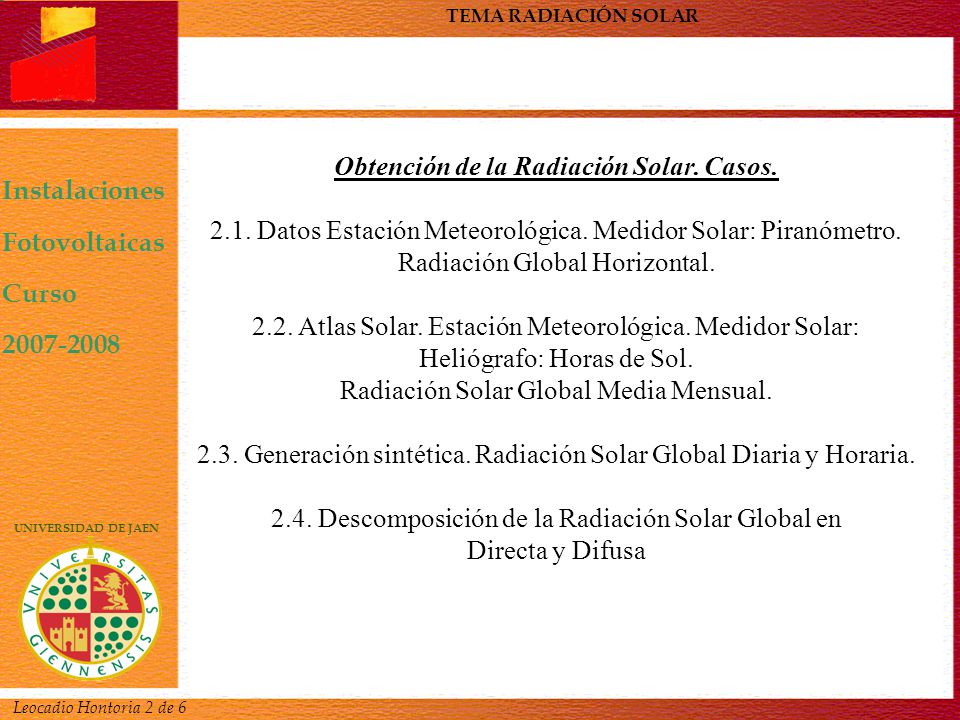

Obtención de la Radiación Solar. Casos.
2.1. Datos Estación Meteorológica. Medidor Solar: Piranómetro. Radiación Global Horizontal. 2.2. Atlas Solar. Estación Meteorológica. Medidor Solar: Heliógrafo: Horas de Sol. Radiación Solar Global Media Mensual. 2.3. Generación sintética. Radiación Solar Global Diaria y Horaria. 2.4. Descomposición de la Radiación Solar Global en Directa y Difusa Leocadio Hontoria 2 de 6
3

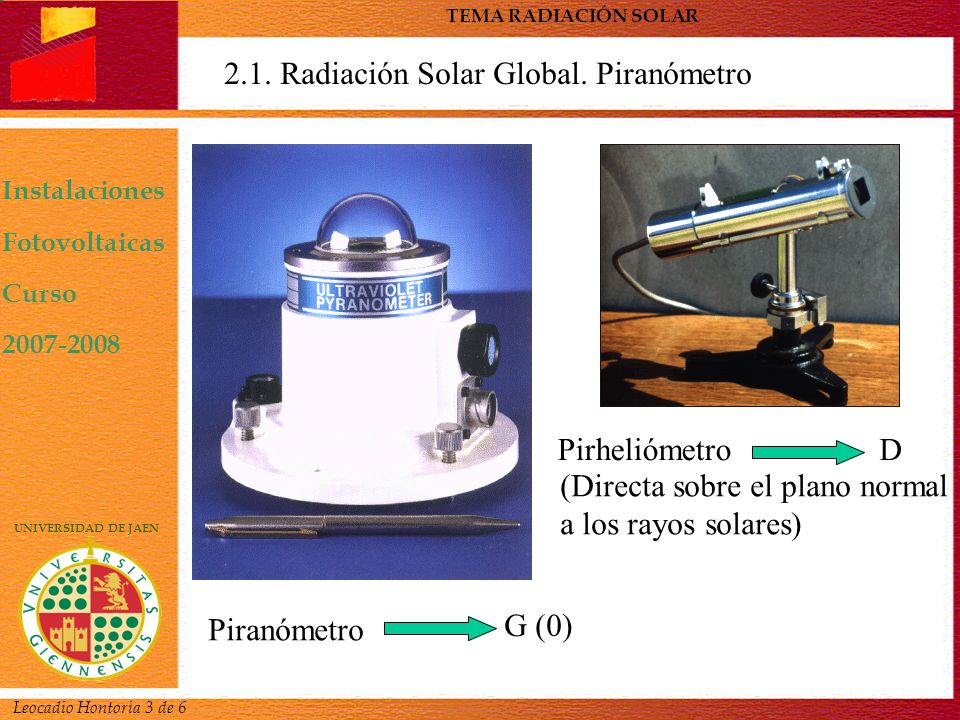

2.1. Radiación Solar Global. Piranómetro
Pirheliómetro D (Directa sobre el plano normal a los rayos solares) Piranómetro G (0) Leocadio Hontoria 3 de 6
4

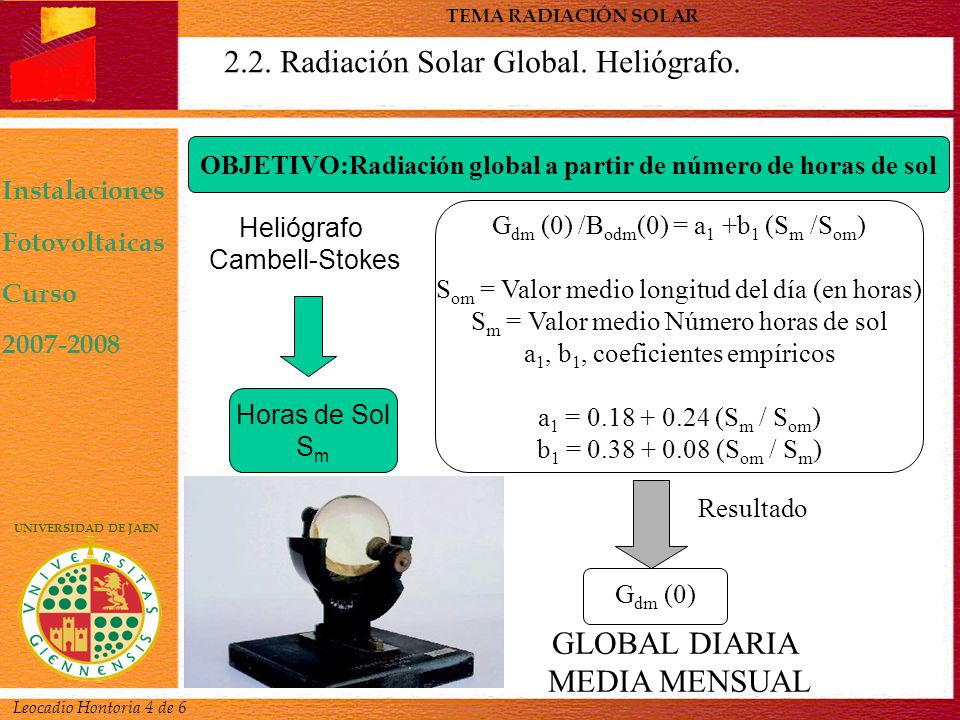

OBJETIVO:Radiación global a partir de número de horas de sol
2.2. Radiación Solar Global. Heliógrafo. OBJETIVO:Radiación global a partir de número de horas de sol Gdm (0) /Bodm(0) = a1 +b1 (Sm /Som) Som = Valor medio longitud del día (en horas) Sm = Valor medio Número horas de sol a1, b1, coeficientes empíricos a1 = (Sm / Som) b1 = (Som / Sm) Heliógrafo Cambell-Stokes Horas de Sol Sm Resultado Gdm (0) GLOBAL DIARIA MEDIA MENSUAL Leocadio Hontoria 4 de 6
5

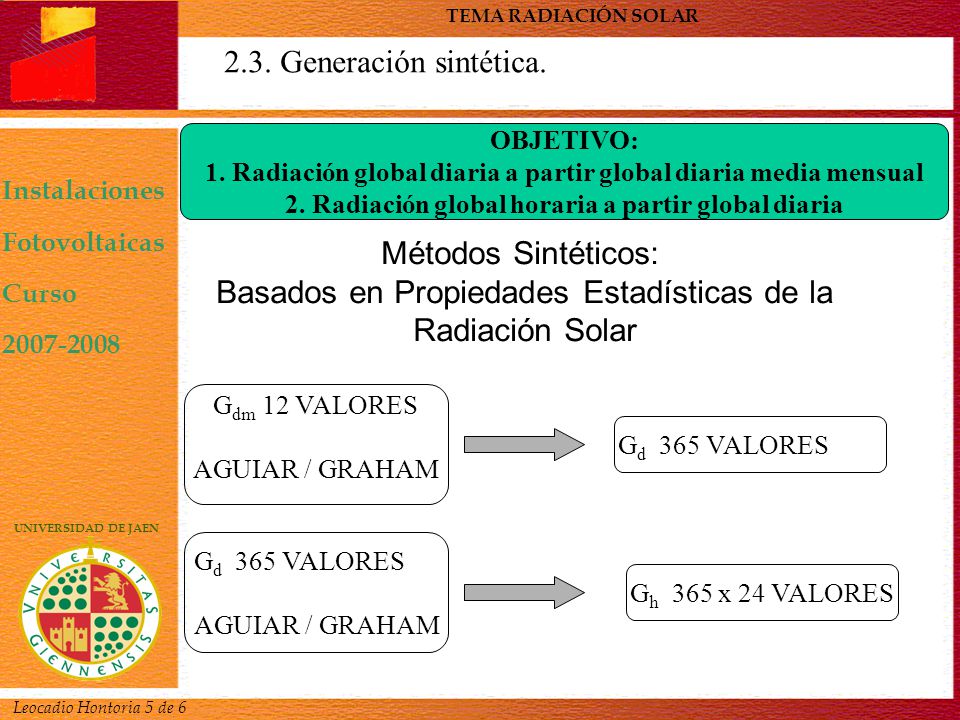

Basados en Propiedades Estadísticas de la Radiación Solar
2.3. Generación sintética. OBJETIVO: 1. Radiación global diaria a partir global diaria media mensual 2. Radiación global horaria a partir global diaria Métodos Sintéticos: Basados en Propiedades Estadísticas de la Radiación Solar Gdm 12 VALORES AGUIAR / GRAHAM Gd 365 VALORES Gh 365 x 24 VALORES Gd 365 VALORES AGUIAR / GRAHAM Leocadio Hontoria 5 de 6
6

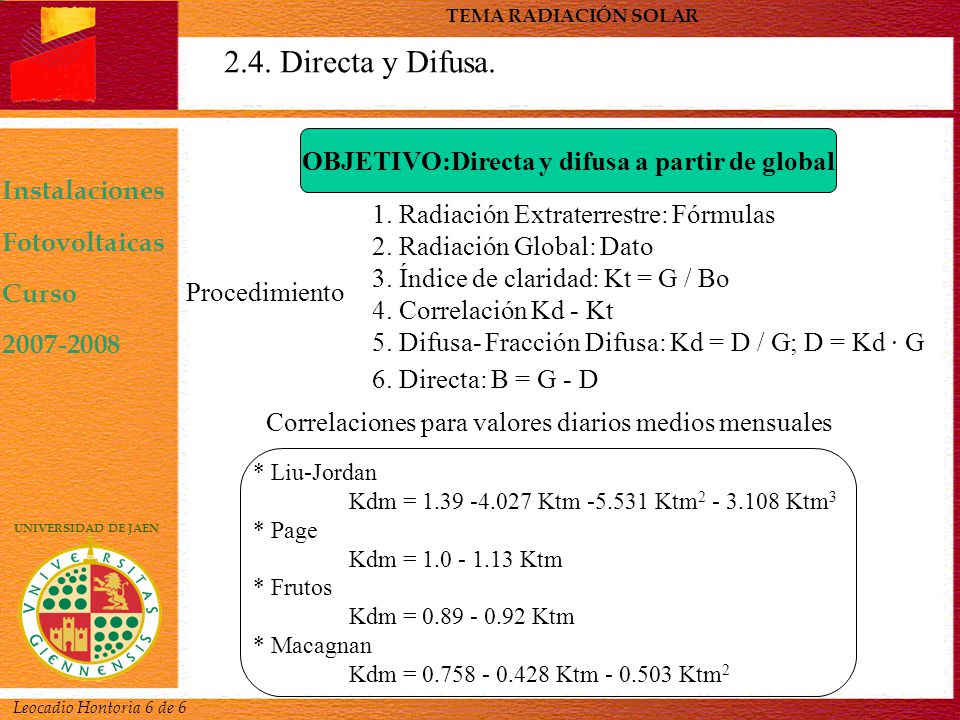

OBJETIVO:Directa y difusa a partir de global
1. Radiación Extraterrestre: Fórmulas 2. Radiación Global: Dato 3. Índice de claridad: Kt = G / Bo 4. Correlación Kd - Kt 5. Difusa- Fracción Difusa: Kd = D / G; D = Kd · G 6. Directa: B = G - D Procedimiento Correlaciones para valores diarios medios mensuales * Liu-Jordan Kdm = Ktm Ktm Ktm3 * Page Kdm = Ktm * Frutos Kdm = Ktm * Macagnan Kdm = Ktm Ktm2 Leocadio Hontoria 6 de 6
