1 Tutorial Olympus 31 1 Tutorial de Uso Básico Olympus 31

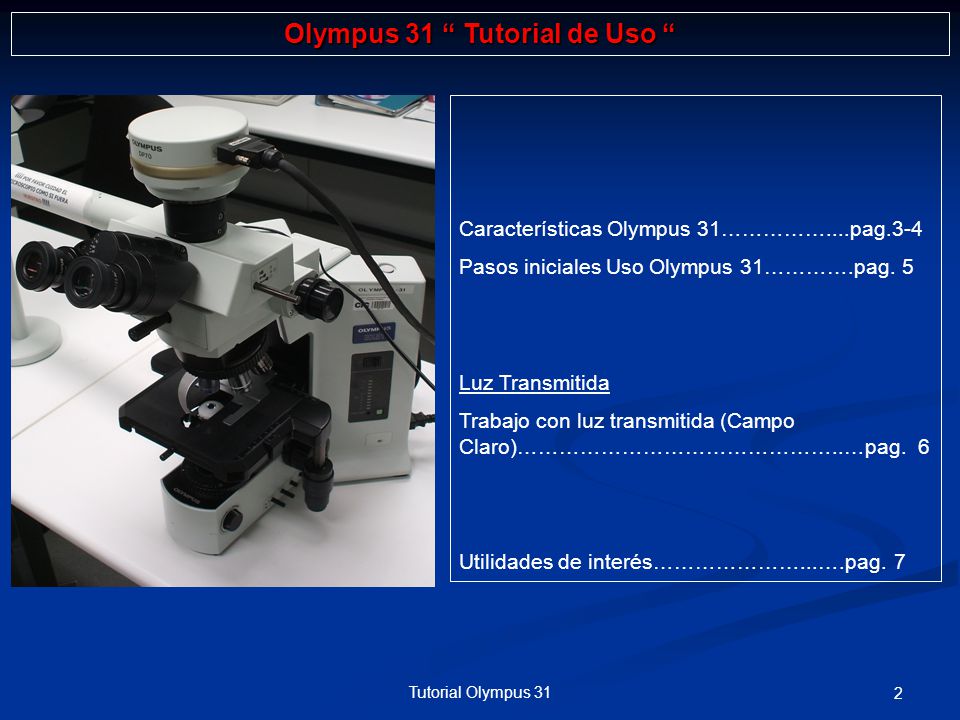

2 Tutorial Olympus 31 2 Características Olympus 31……………....pag.3-4 Pasos iniciales Uso Olympus 31………….pag. 5 Luz Transmitida Trabajo con luz transmitida (Campo Claro)………………………………………..…pag. 6 Utilidades de interés…………………...….pag. 7 Olympus 31 “ Tutorial de Uso “

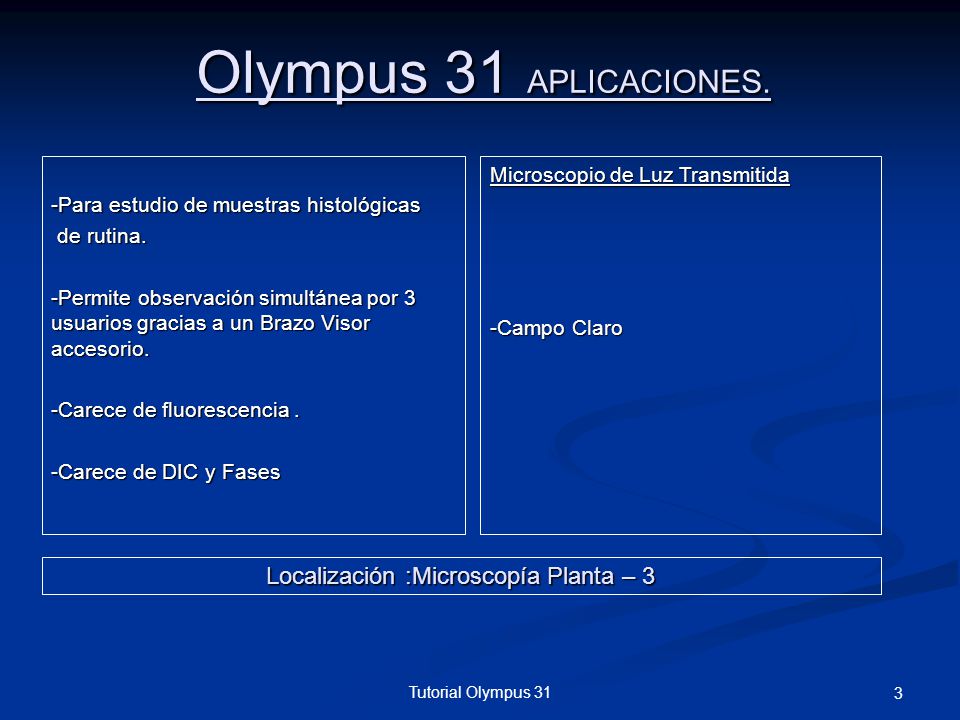

3 Tutorial Olympus 31 3 Olympus 31 APLICACIONES. -Para estudio de muestras histológicas de rutina. de rutina. -Permite observación simultánea por 3 usuarios gracias a un Brazo Visor accesorio. -Carece de fluorescencia. -Carece de DIC y Fases Localización :Microscopía Planta – 3 Microscopio de Luz Transmitida -Campo Claro

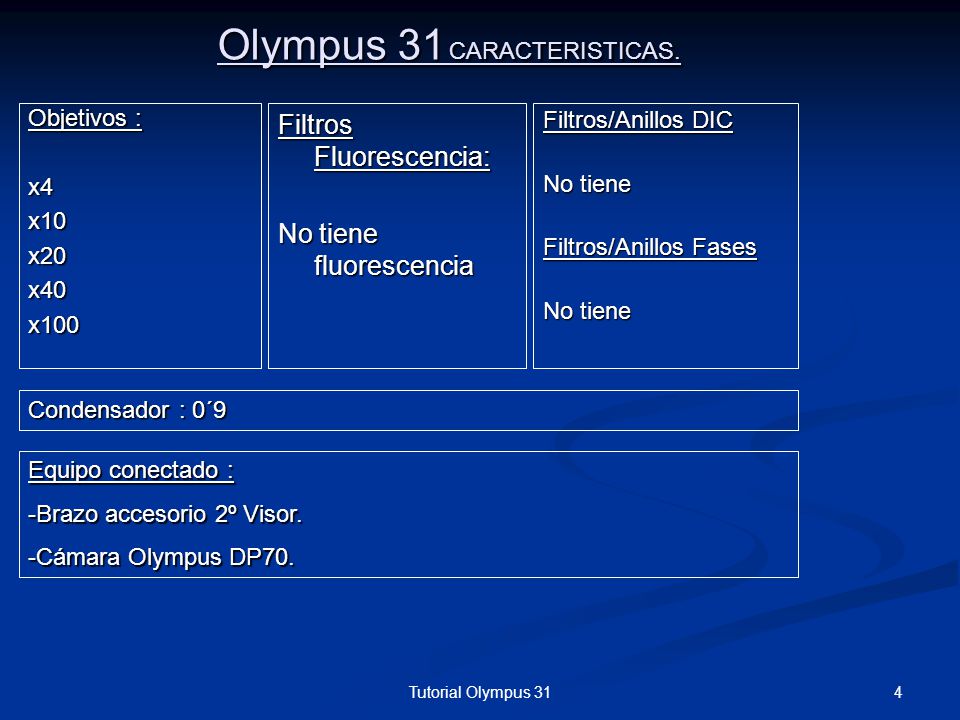

4 4Tutorial Olympus 31 Olympus 31 CARACTERISTICAS. Filtros Fluorescencia: No tiene fluorescencia Condensador : 0´9 Filtros/Anillos DIC No tiene Filtros/Anillos Fases No tiene Objetivos : x4x10x20x40x100 Equipo conectado : -Brazo accesorio 2º Visor. -Cámara Olympus DP70.

5 5Tutorial Olympus 31 1-Encendemos el microscopio Olympus 31 (botón lateral derecho). -Olympus 31 CARECE de Fluorescencia por lo que no tiene caja de fluorescencia ni cámara de captura acoplada. -Uso básico para la observación de muestras histológicas de rutina. Pasos Iniciales Uso Olympus 31

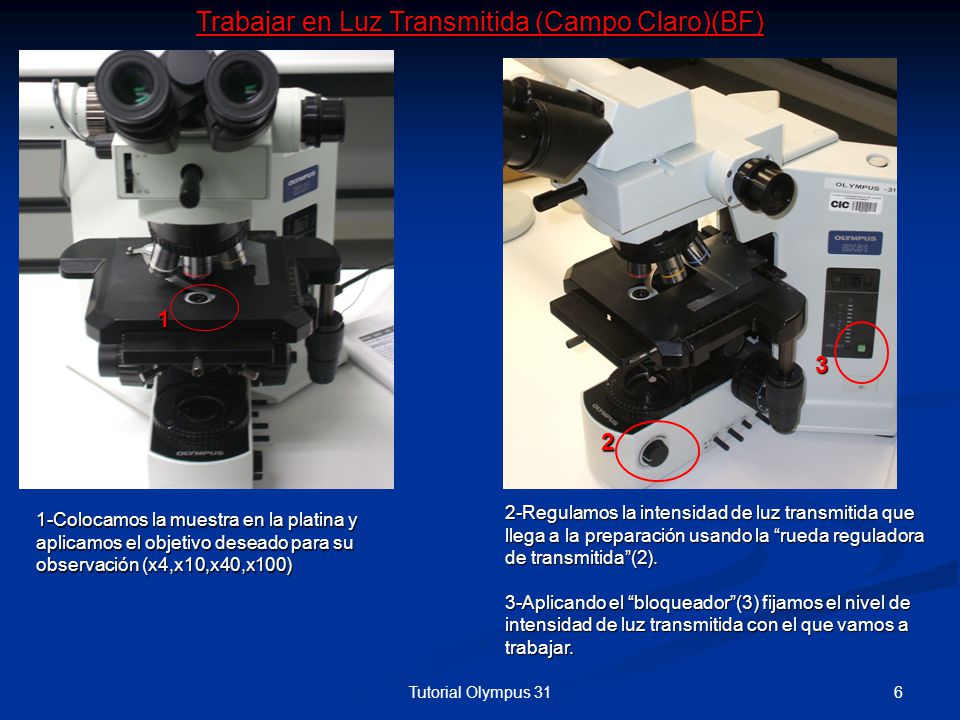

6 6Tutorial Olympus 31 Trabajar en Luz Transmitida (Campo Claro)(BF) 1 1-Colocamos la muestra en la platina y aplicamos el objetivo deseado para su observación (x4,x10,x40,x100) 2-Regulamos la intensidad de luz transmitida que llega a la preparación usando la “rueda reguladora de transmitida”(2). 3-Aplicando el “bloqueador”(3) fijamos el nivel de intensidad de luz transmitida con el que vamos a trabajar. 2 3

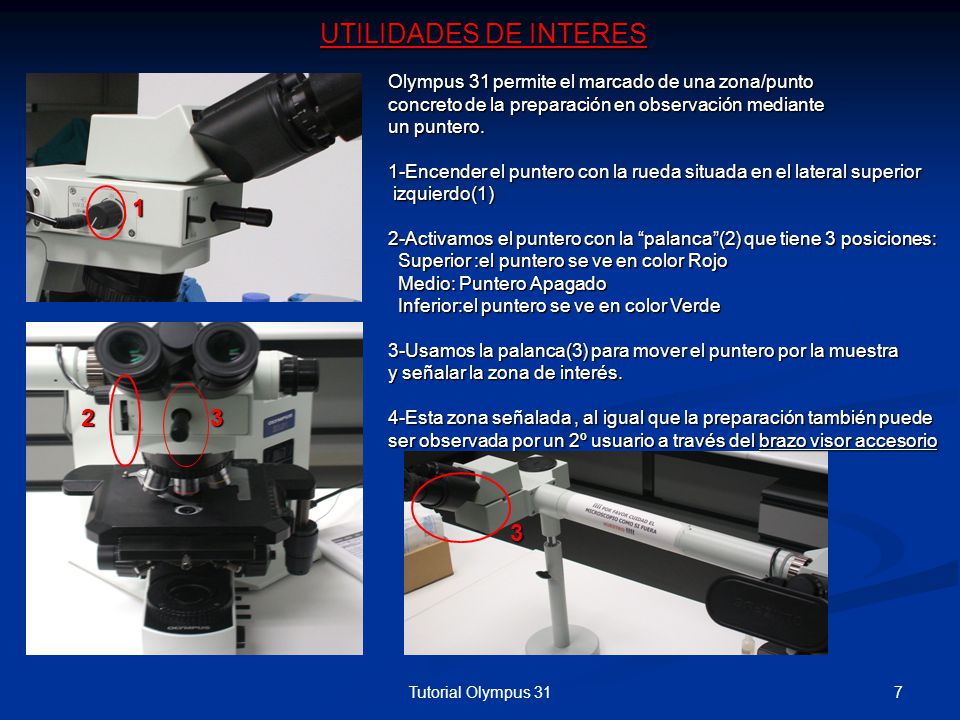

7 7Tutorial Olympus 31 UTILIDADES DE INTERES Olympus 31 permite el marcado de una zona/punto concreto de la preparación en observación mediante un puntero. 1-Encender el puntero con la rueda situada en el lateral superior izquierdo(1) izquierdo(1) 2-Activamos el puntero con la “palanca”(2) que tiene 3 posiciones: Superior :el puntero se ve en color Rojo Superior :el puntero se ve en color Rojo Medio: Puntero Apagado Medio: Puntero Apagado Inferior:el puntero se ve en color Verde Inferior:el puntero se ve en color Verde 3-Usamos la palanca(3) para mover el puntero por la muestra y señalar la zona de interés. 4-Esta zona señalada, al igual que la preparación también puede ser observada por un 2º usuario a través del brazo visor accesorio 23 3 1

8 8Tutorial Olympus 31 Unidad de Microscopía Centro de Investigación del Cáncer Campus Miguel de Unamuno 37007 Salamanca (Spain).
