1 SOFTWARE INTEGRAL DE EVALUACIÓN ESPERMÁTICA COMPUTERIZADA

2 FUNCIONAMIENTO DEL PROGRAMA

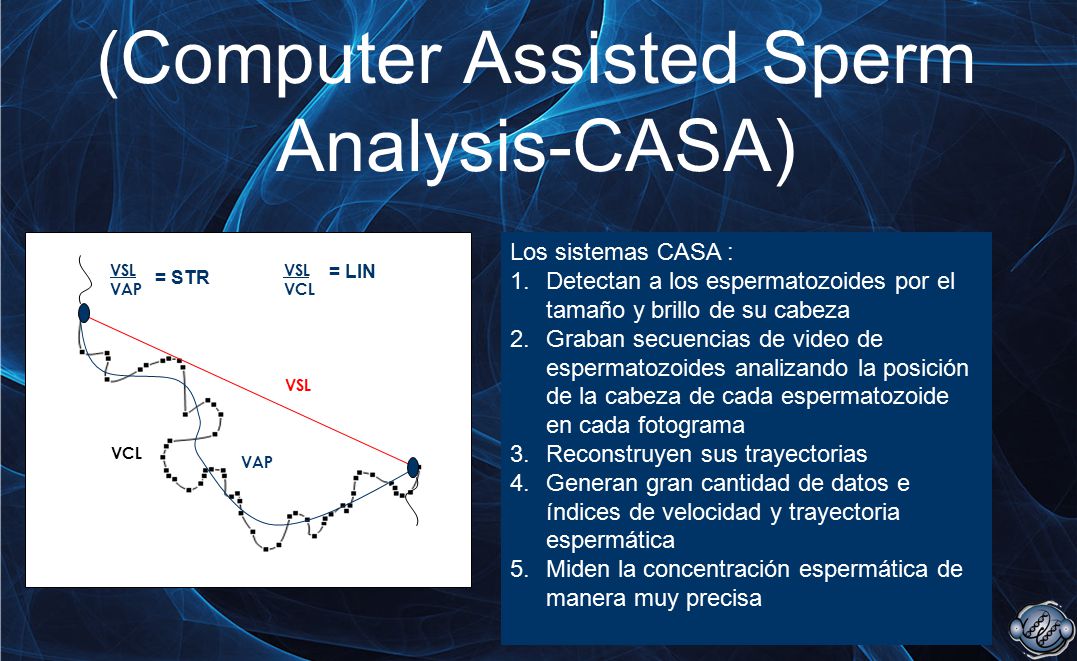

3 (Computer Assisted Sperm Analysis-CASA) Los sistemas CASA : 1.Detectan a los espermatozoides por el tamaño y brillo de su cabeza 2.Graban secuencias de video de espermatozoides analizando la posición de la cabeza de cada espermatozoide en cada fotograma 3.Reconstruyen sus trayectorias 4.Generan gran cantidad de datos e índices de velocidad y trayectoria espermática 5.Miden la concentración espermática de manera muy precisa VAP VSL VCL VSL VCL VSL VAP = STR = LIN

4 SCOPUS es un programa de análisis de calidad espermática que incluye el análisis objetivo de cinética y concentración (Computer Assisted Sperm Analysis-CASA), el estudio de la morfología espermática y el análisis de acrosomas

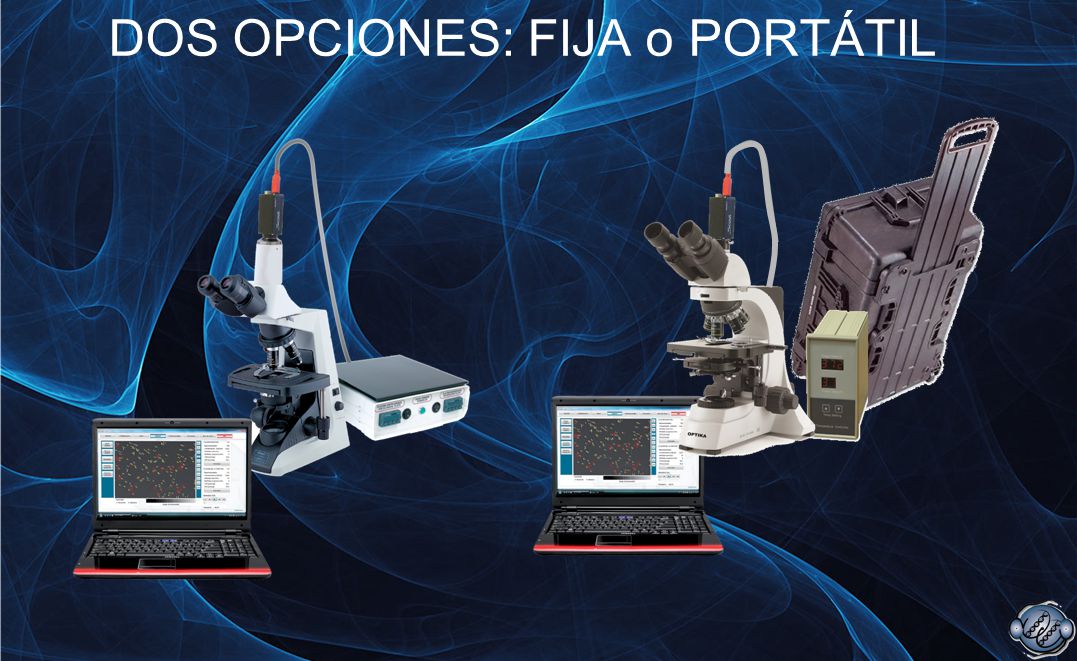

5 DOS OPCIONES: FIJA o PORTÁTIL

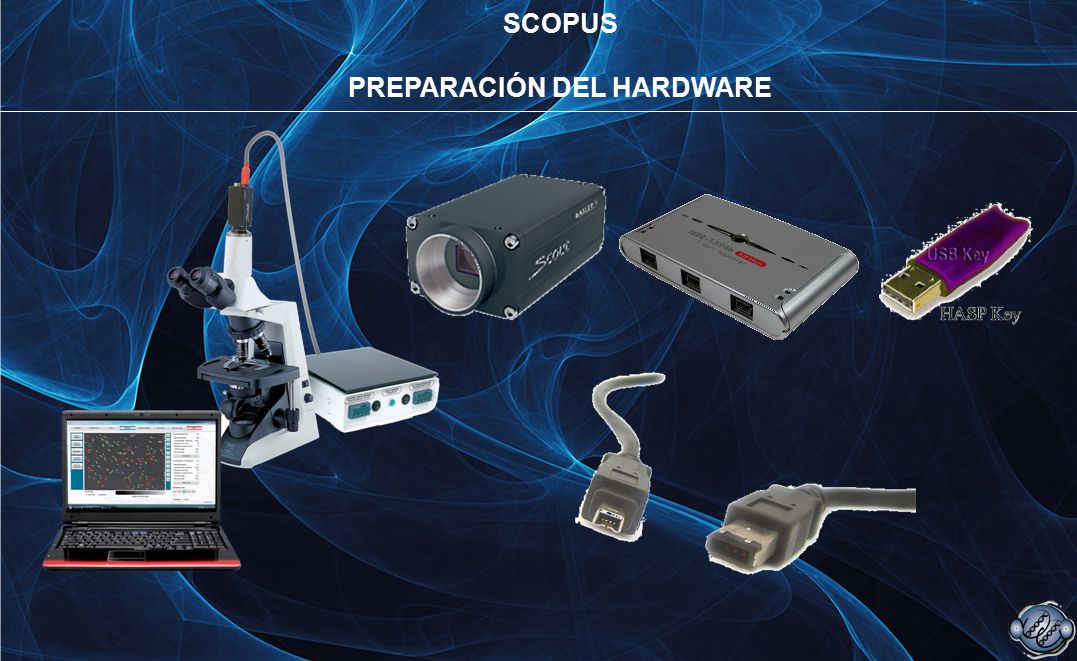

6 SCOPUS PREPARACIÓN DEL HARDWARE

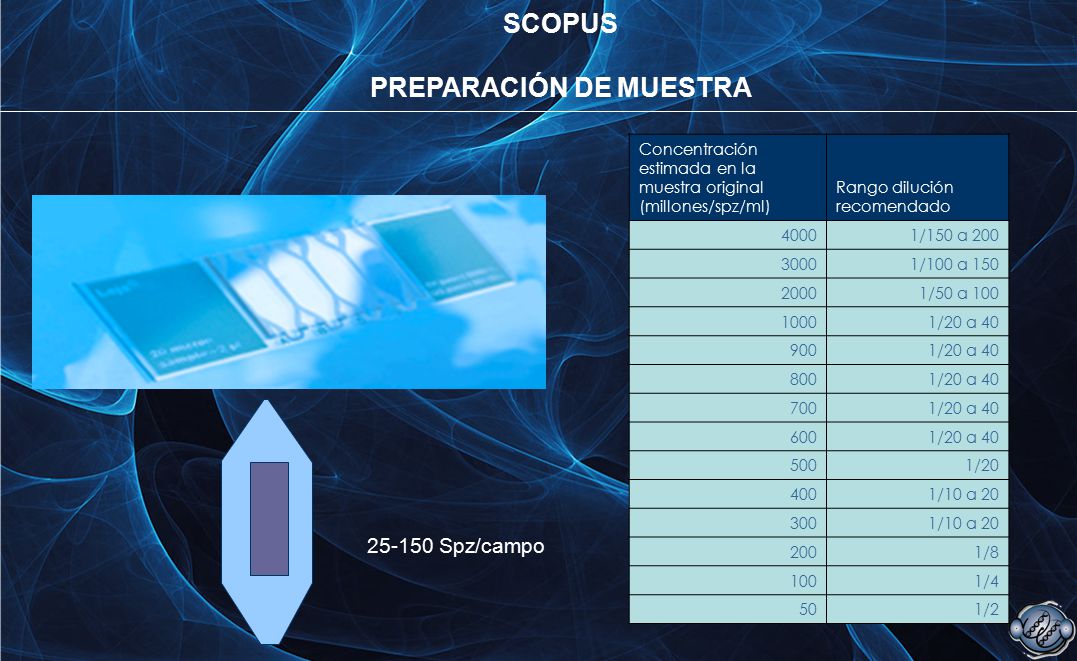

7 SCOPUS PREPARACIÓN DE MUESTRA Concentración estimada en la muestra original (millones/spz/ml) Rango dilución recomendado 40001/150 a 200 30001/100 a 150 20001/50 a 100 10001/20 a 40 9001/20 a 40 8001/20 a 40 7001/20 a 40 6001/20 a 40 5001/20 4001/10 a 20 3001/10 a 20 2001/8 1001/4 501/2 25-150 Spz/campo

8 SCOPUS FUNCIONAMIENTO DEL PROGRAMA

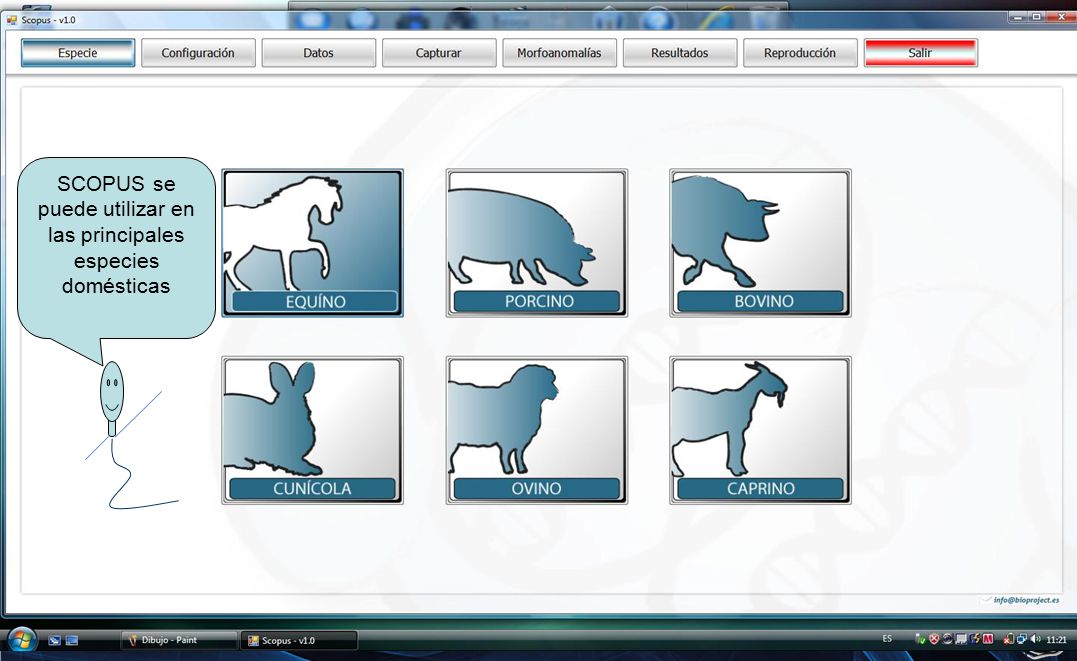

9 SCOPUS se puede utilizar en las principales especies domésticas

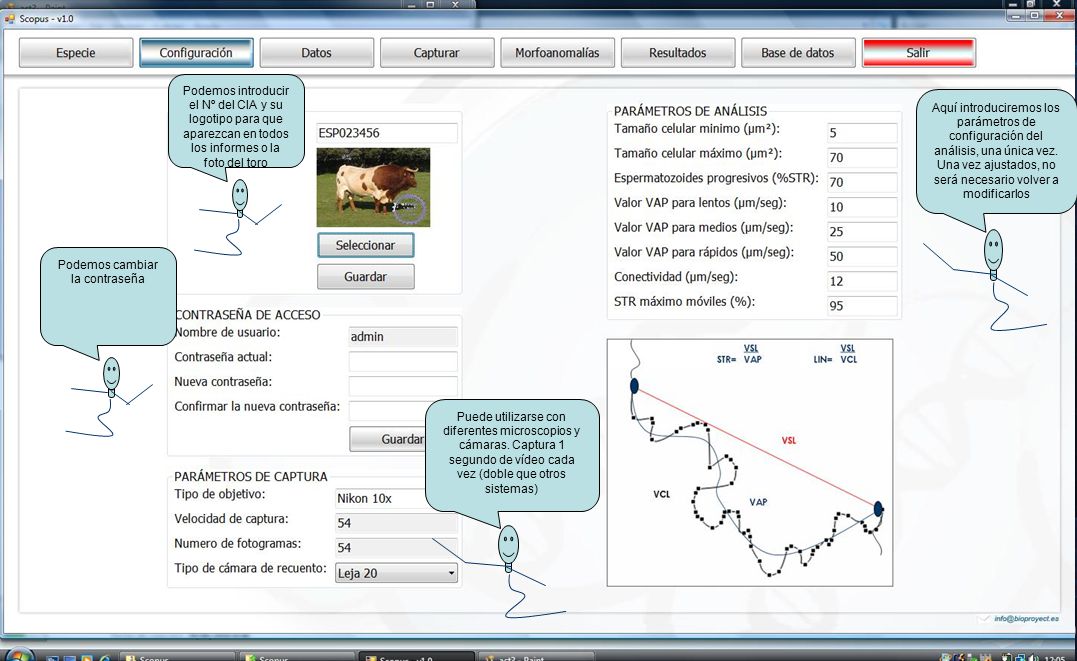

10 Puede utilizarse con diferentes microscopios y cámaras. Captura 1 segundo de vídeo cada vez (doble que otros sistemas) Aquí introduciremos los parámetros de configuración del análisis, una única vez. Una vez ajustados, no será necesario volver a modificarlos Podemos introducir el Nº del CIA y su logotipo para que aparezcan en todos los informes o la foto del toro Podemos cambiar la contraseña

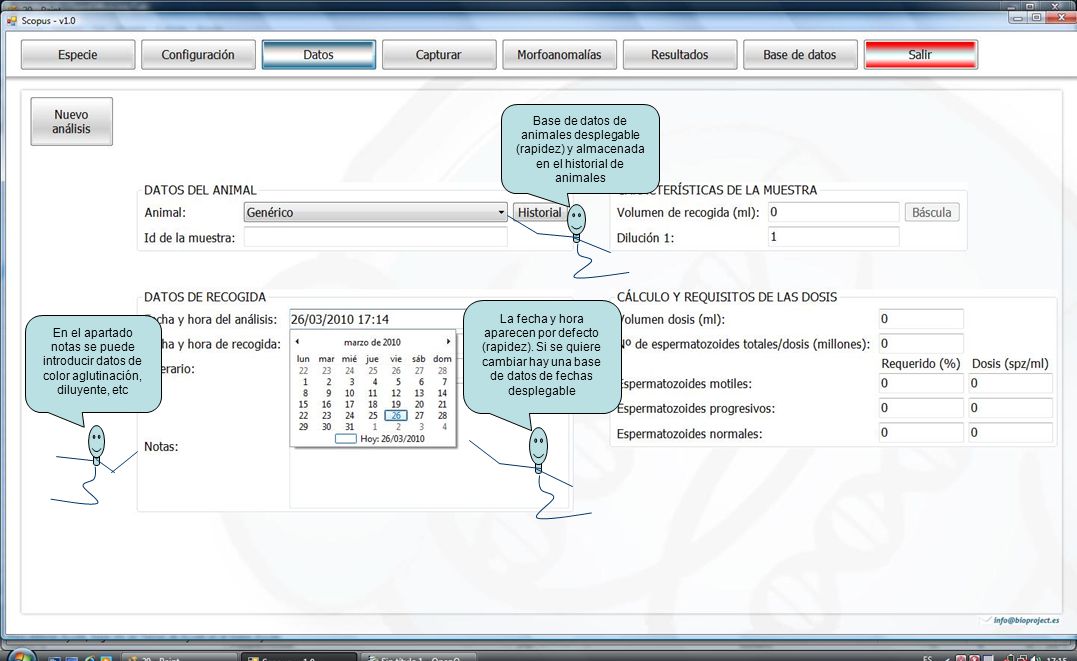

11 Base de datos de animales desplegable (rapidez) y almacenada en el historial de animales La fecha y hora aparecen por defecto (rapidez). Si se quiere cambiar hay una base de datos de fechas desplegable En el apartado notas se puede introducir datos de color aglutinación, diluyente, etc

12 Se introducen datos de la muestra (eyaculado) o dosis (revisión de dosis).La dilución será la misma que se hace cuando se utilizan fotómetros. Se introducen los requisitos de las dosis. Sólo es necesario poner volumen y concentración por dosis. El resto son correcciones o avisos opcionales.

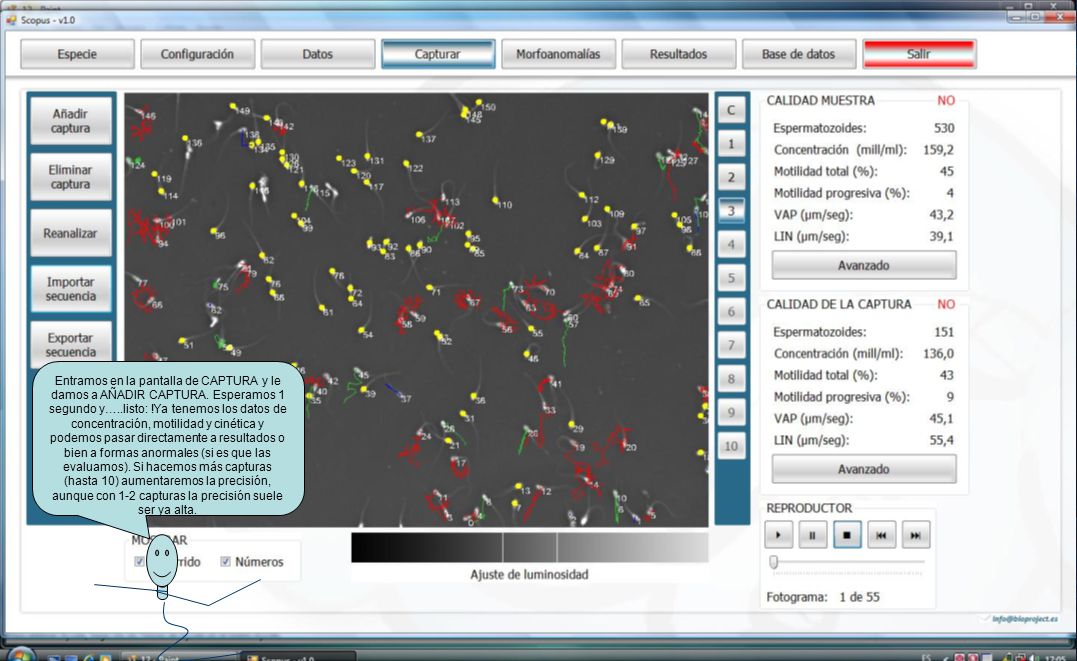

13 Entramos en la pantalla de CAPTURA y le damos a AÑADIR CAPTURA. Esperamos 1 segundo y…..listo: !Ya tenemos los datos de concentración, motilidad y cinética y podemos pasar directamente a resultados o bien a formas anormales (si es que las evaluamos). Si hacemos más capturas (hasta 10) aumentaremos la precisión, aunque con 1-2 capturas la precisión suele ser ya alta.

14 En esta pantalla existen por otro lado varias utilidades. Si se quiere, los vídeos capturados pueden importarse/exportarse para ser analizados en otro equipo SCOPUS (Control de calidad inter-laboratorios) o para analizarlos con otra configuración.No obstante todos los vídeos quedan almacenados por defecto en el programa con un código interno.

15 El vídeo puede volver a reproducirse para verificar la captura del 100% de las trayectorias El programa nos da los resultados globales (muestra) y parciales (última captura realizada) Podemos ver los recorridos (diferentes colores según velocidad) y nº adjudicado a cada espermatozoide

16 Si hacemos formas anormales pasaremos a MORFOANOMALÏAS y con el objetivo de 40X o 100X evaluaremos las principales morfoanomalías (o incluso el acrosoma), en muestras fijadas y/o teñidas, en un portaobjetos o en la propia cámara Leja

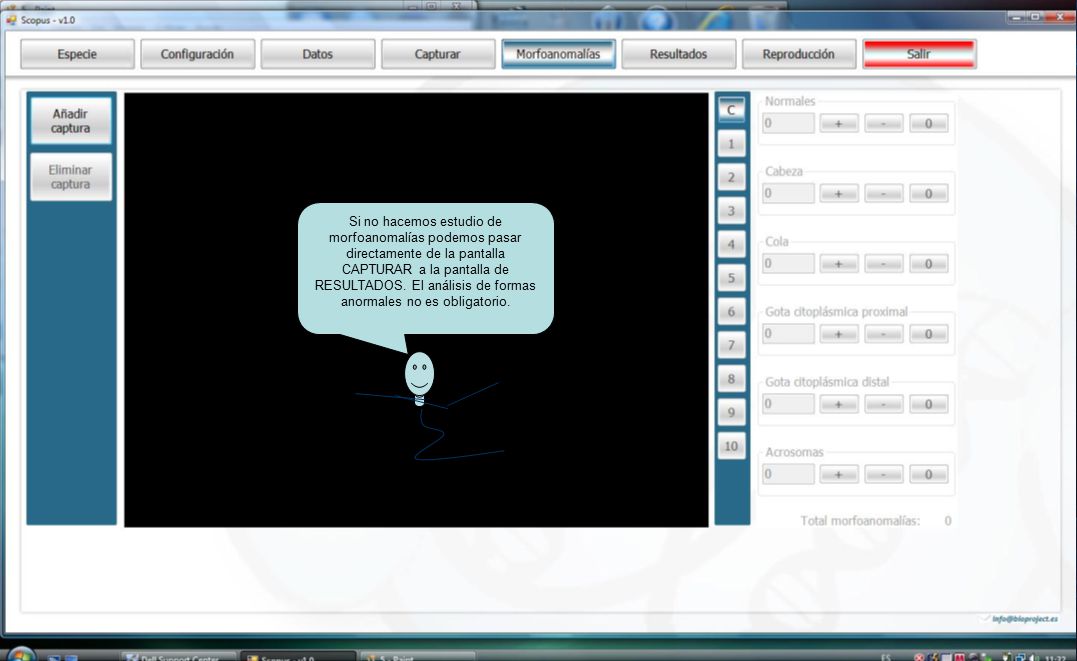

17 Si no hacemos estudio de morfoanomalías podemos pasar directamente de la pantalla CAPTURAR a la pantalla de RESULTADOS. El análisis de formas anormales no es obligatorio.

18 Finalmente, el programa mostrará los resultados globales de calidad, el nº de dosis a realizar con el eyaculado y la cantidad de diluyente a preparar En RESULTADOS, el programa mostrará los resultados globales de calidad, el nº de dosis a realizar con el eyaculado y la cantidad de diluyente a preparar 20

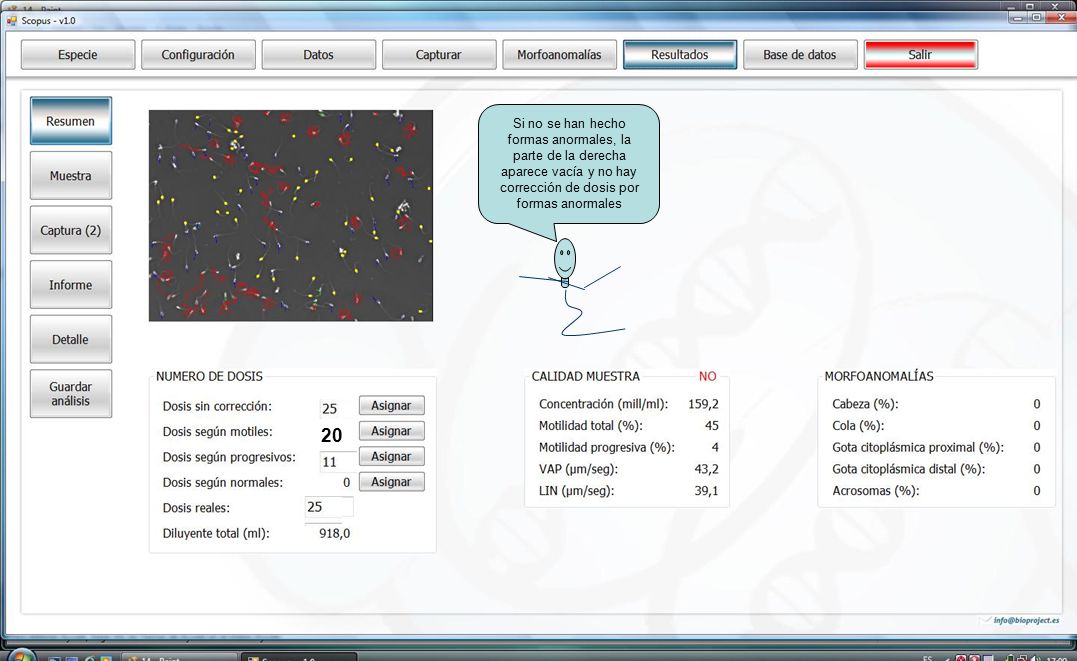

19 Si no se han hecho formas anormales, la parte de la derecha aparece vacía y no hay corrección de dosis por formas anormales 20

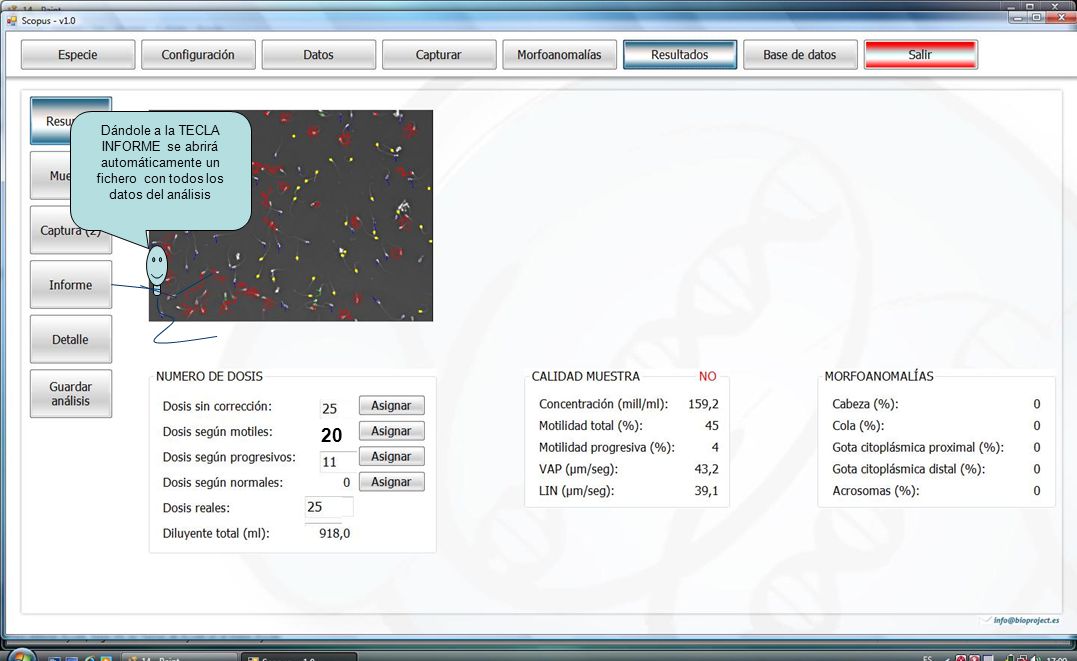

20 Dándole a la TECLA INFORME se abrirá automáticamente un fichero con todos los datos del análisis 20

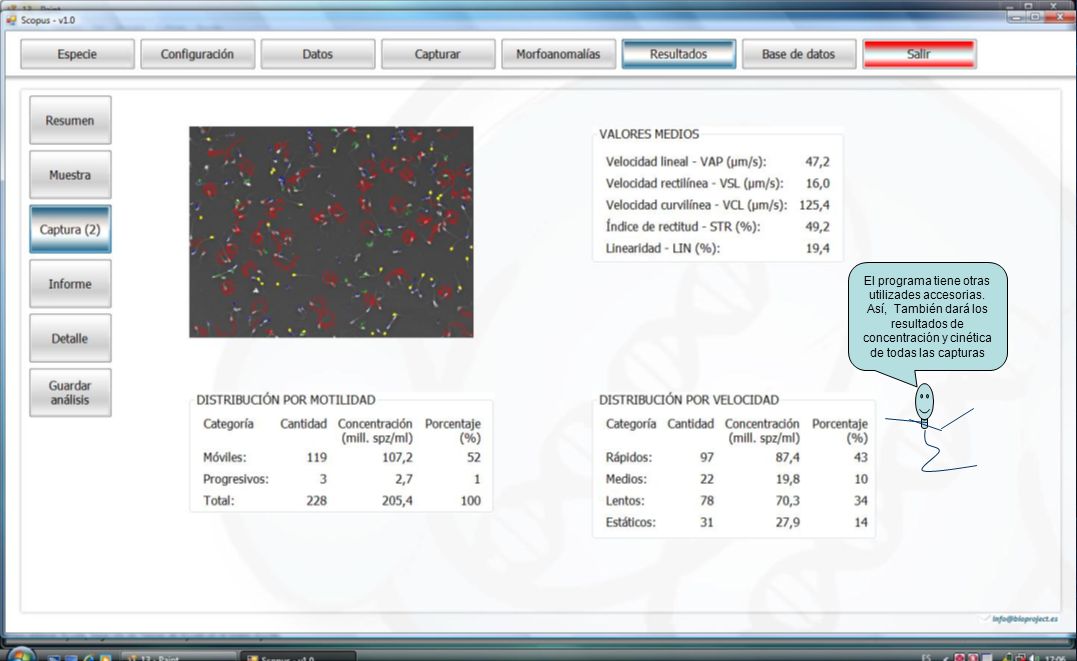

21 El programa tiene otras utilizades accesorias. Así, También dará los resultados de concentración y cinética de todas las capturas

22 Informes SCOPUS genera una serie de informes y bases de datos sobre los análisis, los animales y los espermatozoides

23 En BASE DE DATOS aparecen los datos de todos los análisis. Se pueden exportar a Excel. Todos los análisis de un día, año o toro en un fichero Open Office

24 También aparecen los datos de todos los animales, especies y razas.

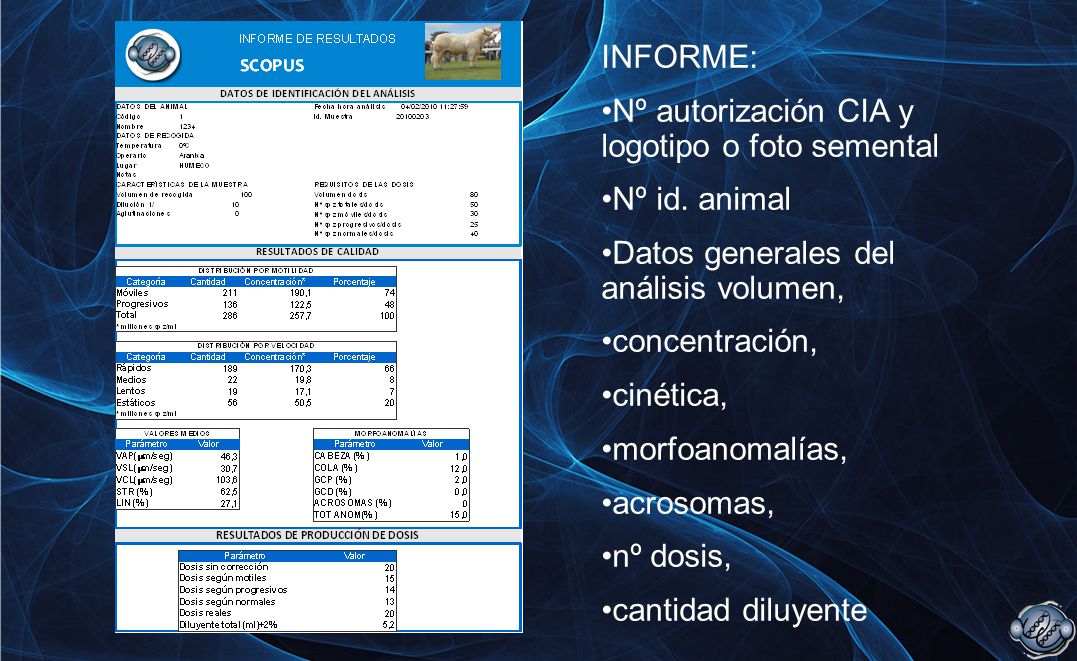

25 INFORME: Nº autorización CIA y logotipo o foto semental Nº id. animal Datos generales del análisis volumen, concentración, cinética, morfoanomalías, acrosomas, nº dosis, cantidad diluyente

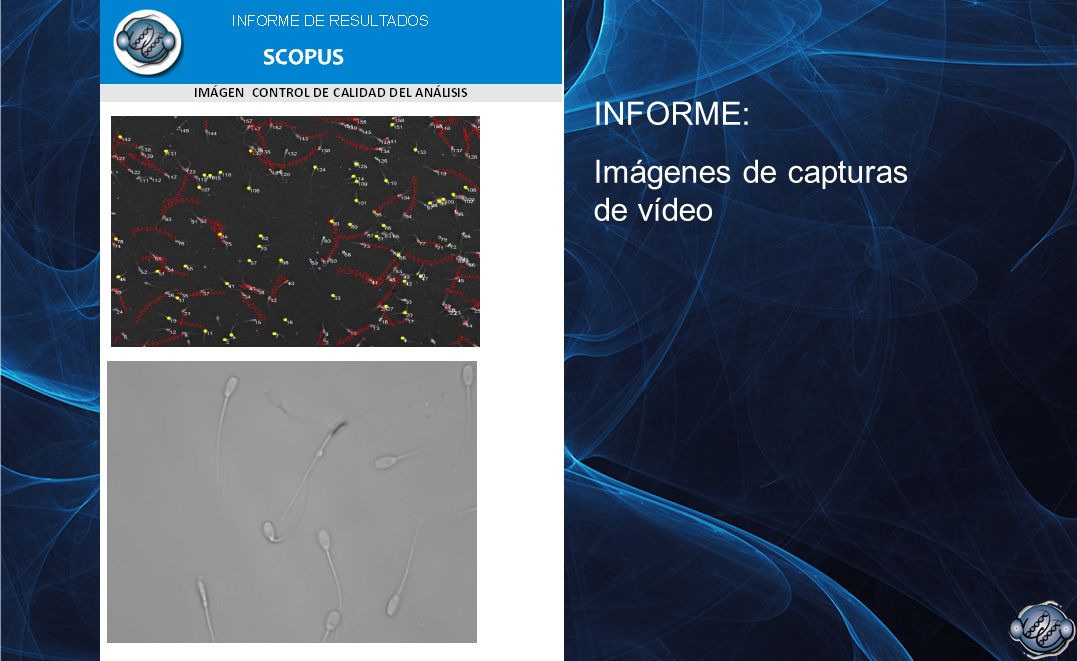

26 INFORME: Imágenes de capturas de vídeo

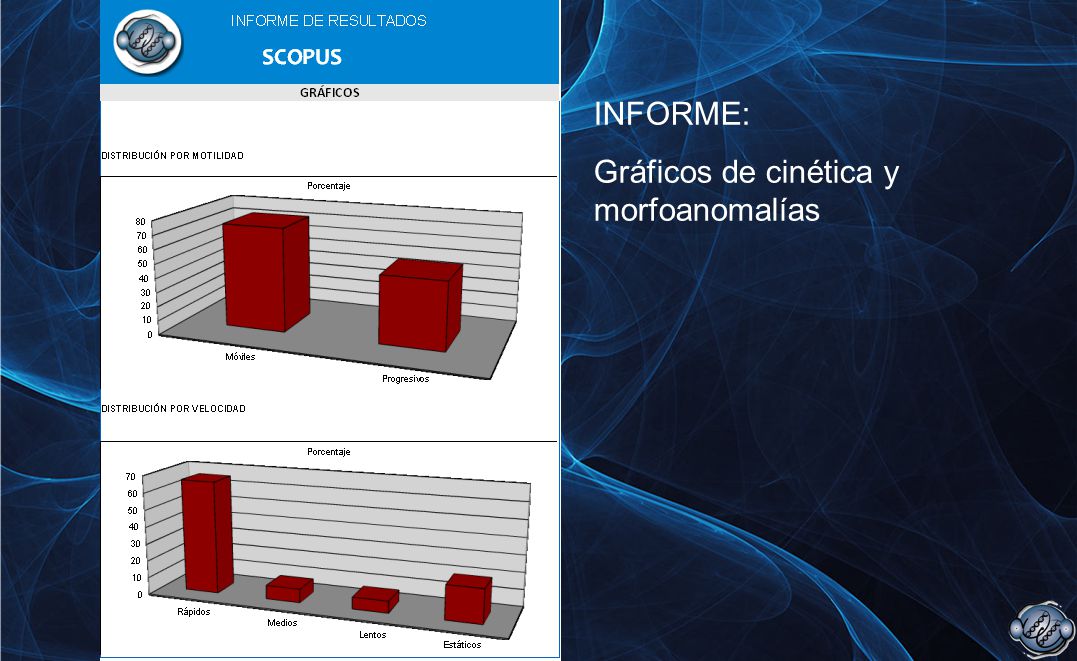

27 INFORME: Gráficos de cinética y morfoanomalías

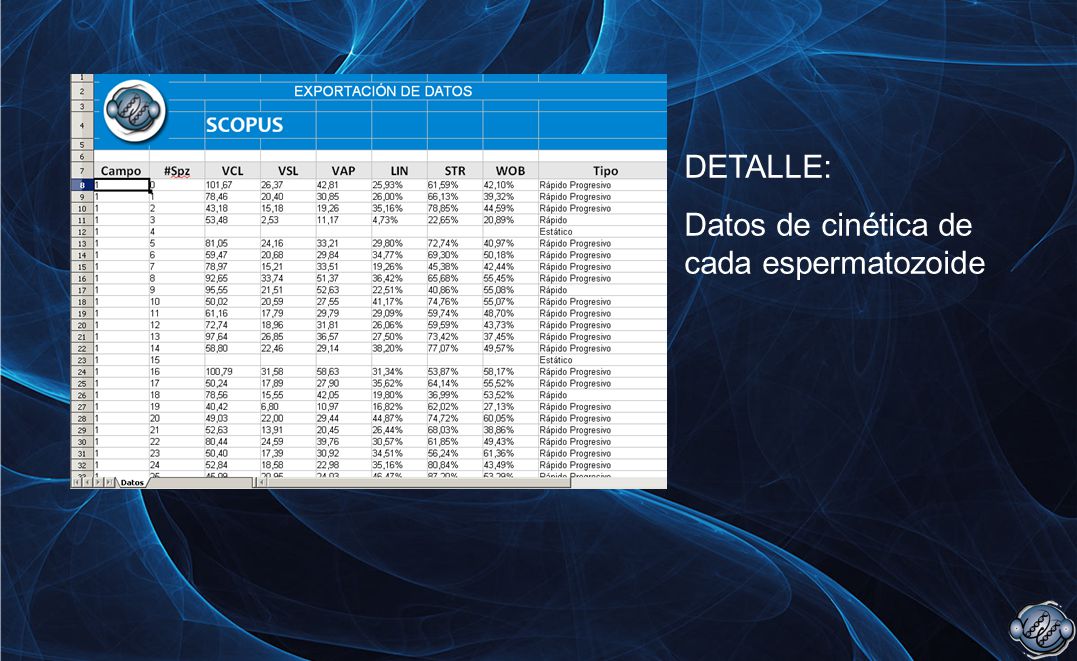

28 DETALLE: Datos de cinética de cada espermatozoide

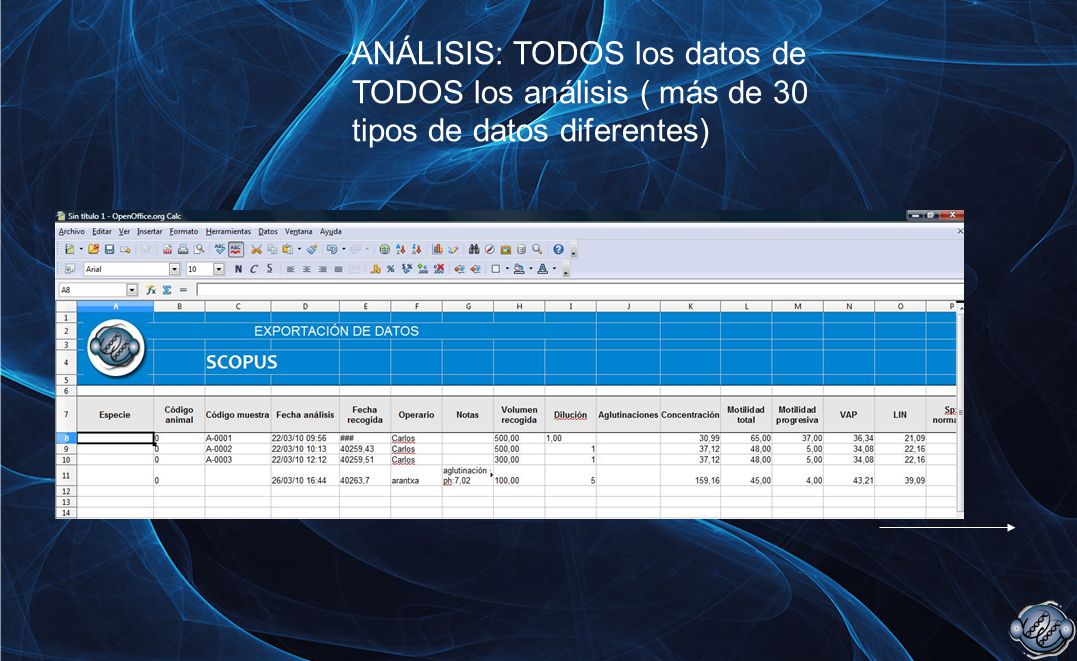

29 ANÁLISIS: TODOS los datos de TODOS los análisis ( más de 30 tipos de datos diferentes)

30 SCOPUS es propiedad de

31 SISTEMAS CASA VS FOTÓMETROS

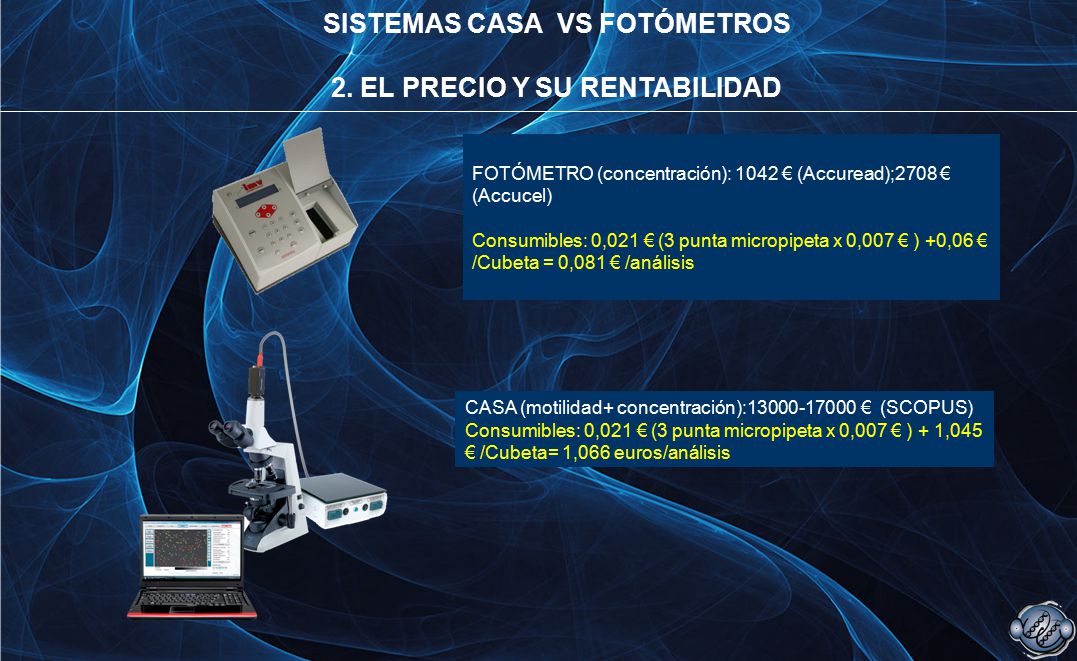

32 FOTÓMETRO (concentración): 1042 € (Accuread);2708 € (Accucel) Consumibles: 0,021 € (3 punta micropipeta x 0,007 € ) +0,06 € /Cubeta = 0,081 € /análisis CASA (motilidad+ concentración):13000-17000 € (SCOPUS) Consumibles: 0,021 € (3 punta micropipeta x 0,007 € ) + 1,045 € /Cubeta= 1,066 euros/análisis SISTEMAS CASA VS FOTÓMETROS 2. EL PRECIO Y SU RENTABILIDAD

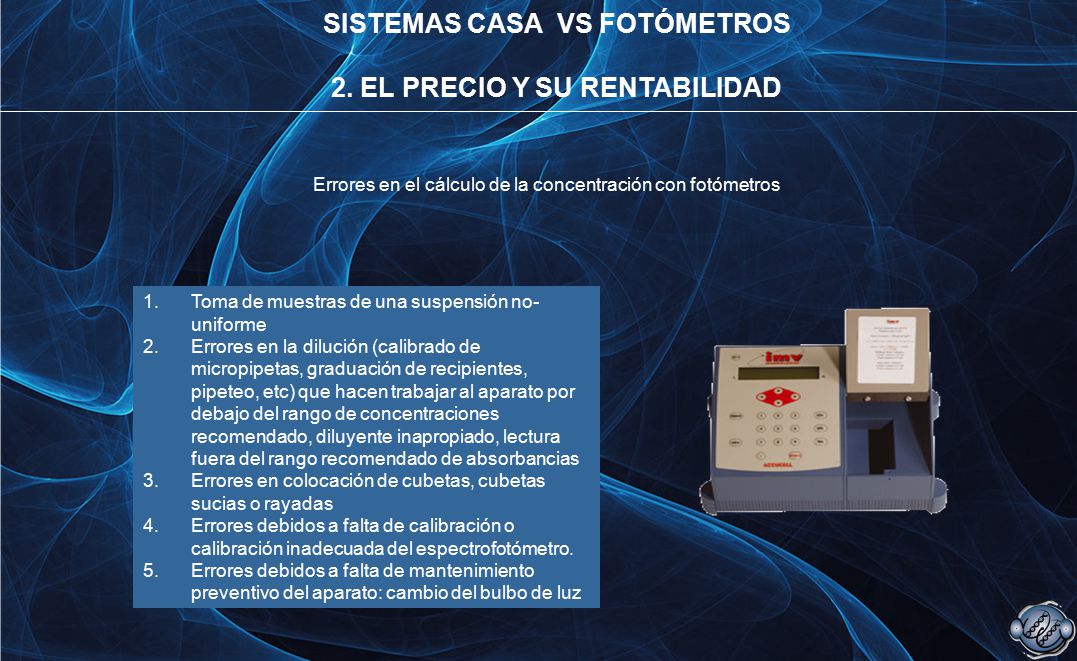

33 Errores en el cálculo de la concentración con fotómetros 1.Toma de muestras de una suspensión no- uniforme 2.Errores en la dilución (calibrado de micropipetas, graduación de recipientes, pipeteo, etc) que hacen trabajar al aparato por debajo del rango de concentraciones recomendado, diluyente inapropiado, lectura fuera del rango recomendado de absorbancias 3.Errores en colocación de cubetas, cubetas sucias o rayadas 4.Errores debidos a falta de calibración o calibración inadecuada del espectrofotómetro. 5.Errores debidos a falta de mantenimiento preventivo del aparato: cambio del bulbo de luz SISTEMAS CASA VS FOTÓMETROS 2. EL PRECIO Y SU RENTABILIDAD

34 SISTEMAS CASA VS FOTÓMETROS EL TIEMPO DE ANÁLISIS

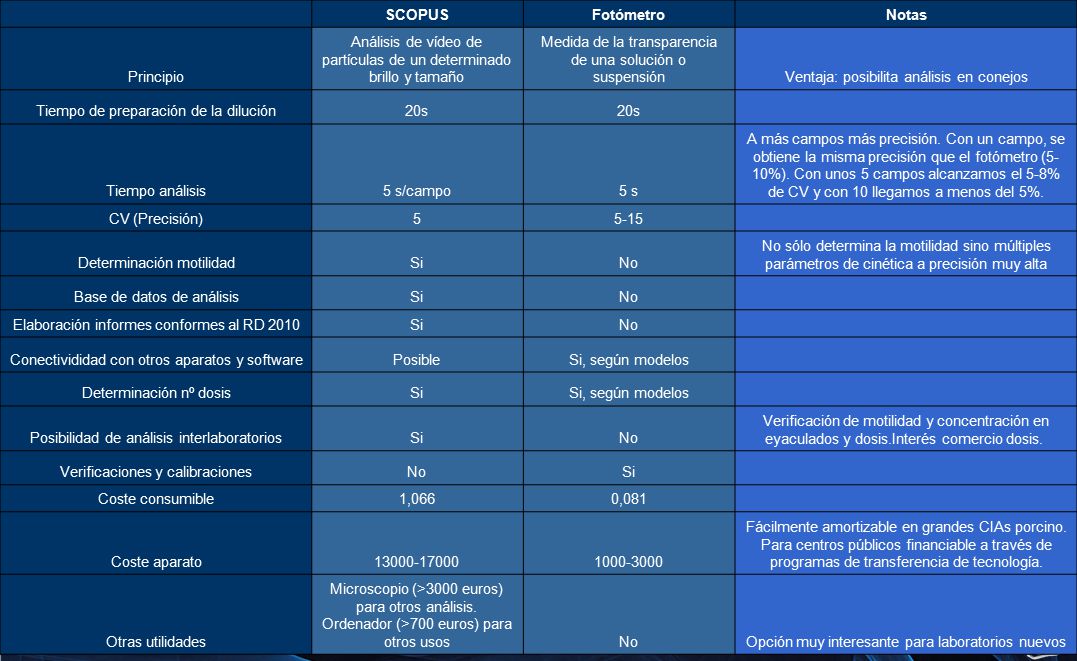

35 SCOPUSFotómetroNotas Principio Análisis de vídeo de partículas de un determinado brillo y tamaño Medida de la transparencia de una solución o suspensiónVentaja: posibilita análisis en conejos Tiempo de preparación de la dilución20s Tiempo análisis5 s/campo5 s A más campos más precisión. Con un campo, se obtiene la misma precisión que el fotómetro (5- 10%). Con unos 5 campos alcanzamos el 5-8% de CV y con 10 llegamos a menos del 5%. CV (Precisión)55-15 Determinación motilidadSiNo No sólo determina la motilidad sino múltiples parámetros de cinética a precisión muy alta Base de datos de análisisSiNo Elaboración informes conformes al RD 2010SiNo Conectivididad con otros aparatos y softwarePosibleSi, según modelos Determinación nº dosisSiSi, según modelos Posibilidad de análisis interlaboratoriosSiNo Verificación de motilidad y concentración en eyaculados y dosis.Interés comercio dosis. Verificaciones y calibracionesNoSi Coste consumible1,0660,081 Coste aparato13000-170001000-3000 Fácilmente amortizable en grandes CIAs porcino. Para centros públicos financiable a través de programas de transferencia de tecnología. Otras utilidades Microscopio (>3000 euros) para otros análisis. Ordenador (>700 euros) para otros usosNoOpción muy interesante para laboratorios nuevos

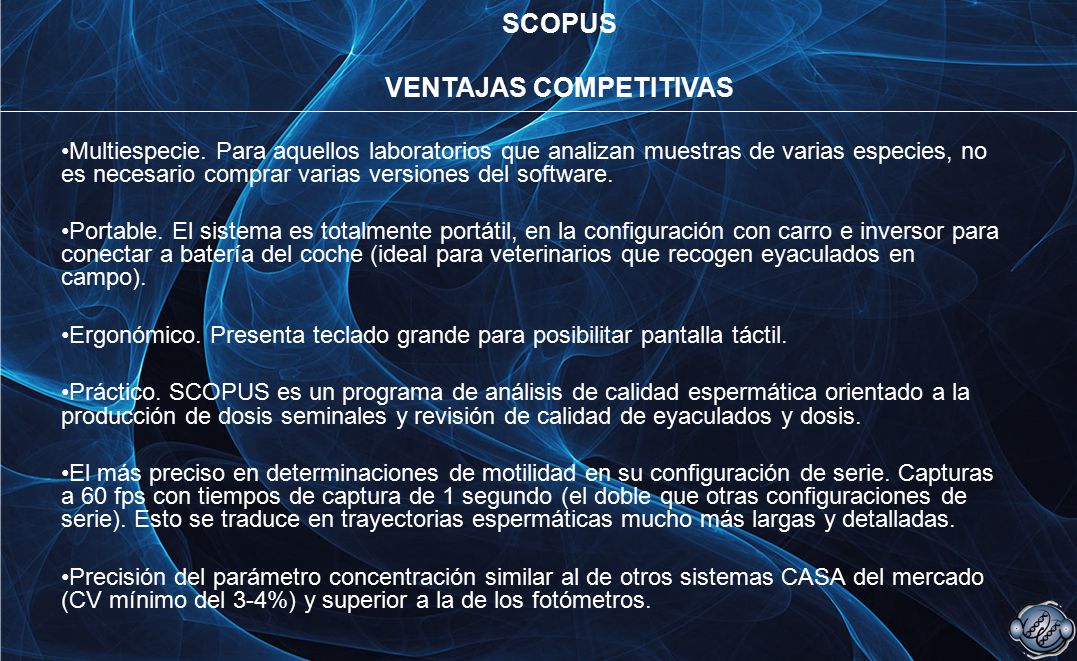

36 Multiespecie. Para aquellos laboratorios que analizan muestras de varias especies, no es necesario comprar varias versiones del software. Portable. El sistema es totalmente portátil, en la configuración con carro e inversor para conectar a batería del coche (ideal para veterinarios que recogen eyaculados en campo). Ergonómico. Presenta teclado grande para posibilitar pantalla táctil. Práctico. SCOPUS es un programa de análisis de calidad espermática orientado a la producción de dosis seminales y revisión de calidad de eyaculados y dosis. El más preciso en determinaciones de motilidad en su configuración de serie. Capturas a 60 fps con tiempos de captura de 1 segundo (el doble que otras configuraciones de serie). Esto se traduce en trayectorias espermáticas mucho más largas y detalladas. Precisión del parámetro concentración similar al de otros sistemas CASA del mercado (CV mínimo del 3-4%) y superior a la de los fotómetros. SCOPUS VENTAJAS COMPETITIVAS

37 Eficiente. SCOPUS es sencillo en su manejo ordinario para obtener de manera rápida los resultados de evaluación. No obstante, guarda en sus bases de datos todas las posibilidades de los programas más complejos de cinética por si el usuario requiere eventualmente análisis más detallados. Completo. Scopus presenta los parámetros básicos de evaluación seminal : el análisis objetivo de cinética y concentración (Computer Assisted Sperm Analysis- CASA), el estudio de la morfología espermática y el análisis de acrosomas, generando múltiples bases de datos e informes. Rápido. Ahorro de tiempo en configuración de análisis. Ofrece el resultado de dosis a realizar y diluyente a preparar en tan sólo 25-30 segundos. Scopus no necesita configurarse cada día de trabajo. Memoriza los datos de configuración hasta nueva orden. La selección de animales se hace mediante lista desplegable. El estudio de morfoanomalías no es obligatorio y se adapta a múltiples protocolos de trabajo existentes en los laboratorios. Versátil. El lenguaje de programación de SCOPUS permite una fácil adaptación a múltiples entornos de hardware. Conforme a la Normativa. Informes y configuración acordes con el nuevo Real Decreto.Existe también la posibilidad de adaptar las plantillas de informes a los requerimientos de cada laboratorio. SCOPUS VENTAJAS COMPETITIVAS
