I CURSO BÁSICO DE ELECTROCARDIOGRAFÍA

Presentación del tema: "I CURSO BÁSICO DE ELECTROCARDIOGRAFÍA"— Transcripción de la presentación:

1 I CURSO BÁSICO DE ELECTROCARDIOGRAFÍA

2 CONFIGURACION INTERNA DEL CORAZON

3 AD AI VD VI CAVIDADES CARDIACAS

4 CAVIDADES CARDIACAS Y VALVULAS
AI VD VI CAVIDADES CARDIACAS Y VALVULAS

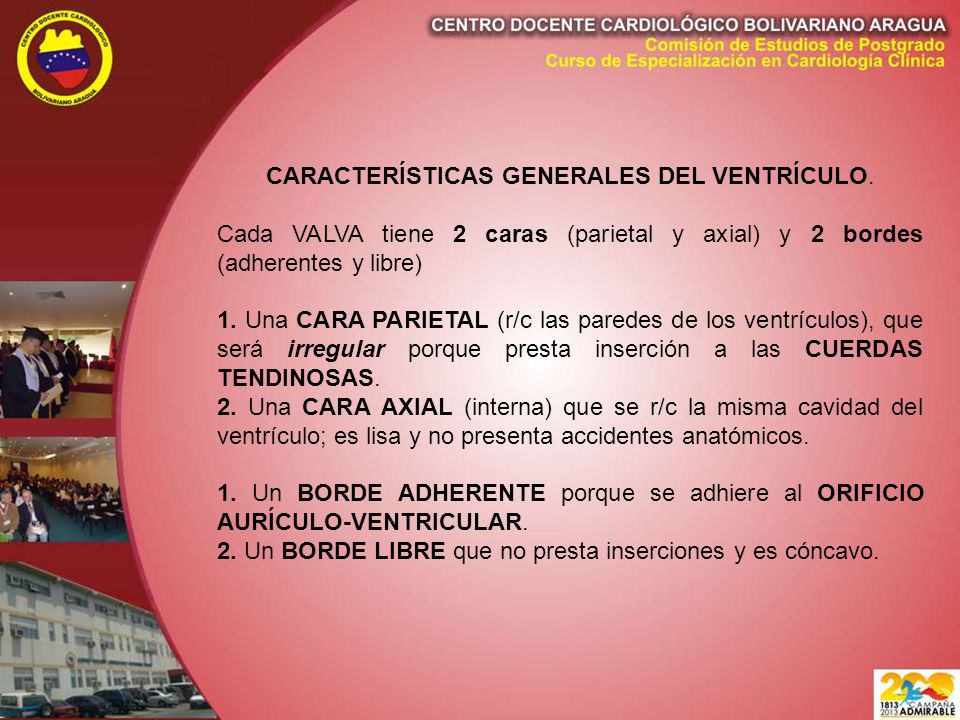

5 CARACTERÍSTICAS GENERALES DEL VENTRÍCULO.
Cada VALVA tiene 2 caras (parietal y axial) y 2 bordes (adherentes y libre) 1. Una CARA PARIETAL (r/c las paredes de los ventrículos), que será irregular porque presta inserción a las CUERDAS TENDINOSAS. 2. Una CARA AXIAL (interna) que se r/c la misma cavidad del ventrículo; es lisa y no presenta accidentes anatómicos. 1. Un BORDE ADHERENTE porque se adhiere al ORIFICIO AURÍCULO-VENTRICULAR. 2. Un BORDE LIBRE que no presta inserciones y es cóncavo.

6

7 INSERCIÓN DE LAS VALVAS à en los MÚSCULOS PAPILARES
TRABÉCULAR CARNOSAS. Forman la cara interna de los ventrículos y tienen 3 ORDENES: DE PRIMER ORDEN = MS PAPILARES. se insertan por su base a las paredes del ventrículo. Presentan un vértice de donde emergen las cuerdas tendinosas que se dirigen a las valvas aurículo-ventriculares. A su vez, hay 3 órdenes de cuerdas tendinosas: DE SEGUNDO ORDEN. Se insertan por sus extremos a las paredes ventriculares (parte central o cuerpo libre) DE TERCER ORDEN. Se insertan tanto por sus extremos como por su parte central, en las paredes del ventrículo, son salientes de la pared ventricular. MM

8 VENTRÍCULO DERECHO Tiene forma cónica, 1 vértice que corresponde a la punta del corazón y en el interior trabéculas carnosas de 2º y 3er orden. Además presenta: - Una pared anterior. - Una pared inferior. - Una cara medial o septal. Forma el tabique interventricular. - Una cara anterior.  Está dividido en 2 segmentos por la CRESTA SUPRAVENTRICULAR, que es un levantamiento de la pared medial del VD, y que corresponde a músculo.  Dividido también por la trabécula septo-marginal en otros 2 segmentos: 1. Postero-inferior: misma cavidad 2. Antero-superior: corresponde a la estructura cónica, infundíbulo o atrio de la arteria pulmonar.

9 VENTRÍCULO IZQUIERDO. - Cavidad cónica. - Aplanado transversalmente. - En su interior también presenta MS PAPILARES. Sus paredes son MÁS GRUESAS que las del VD, porque tiene que ejercer mayor presión para expulsar la sangre hacia la aorta.  El orificio de la arteria aorta está custodiado por la válvula semilunar.  Presenta 2 valvas posteriores y 1 anterior. Las posteriores (2) en su pared interna presentan unos orificios: los orificios de las arterias coronarias derecha e izquierda

10

11 AURÍCULA DERECHA. 1. Pared superior: desembocadura de la vena cava superior un engrosamiento de tipo muscular que estimula al corazón; esta estructura “neuromuscular” es el NÓDULO SINUSAL (= marcapasos del corazón). 2. Pared medial: lisa y con vestigios del agujero oval (comunica AD al AI en el período embrionario). 3. Pared inferior: VÁLVULA DE LA VENA CAVA INFERIOR.

12 AURÍCULA IZQUIERDA. Tiene 5 caras: 1. Cara superior: OREJUELA IZQUIERDA. 2. Cara medial: presenta el vestigio del orificio aurículo-ventricular. 3. Cara inferior: es lisa y no tiene accidentes anatómicos reseñables. 4. Cara anterior: presenta el orificio aurículo-ventricular izquierdo, custodiado por la válvula MITRAL. 5. Cara posterior: 4 orificios (2 derechos y 2 izquierdos) que corresponden a las venas pulmonares.

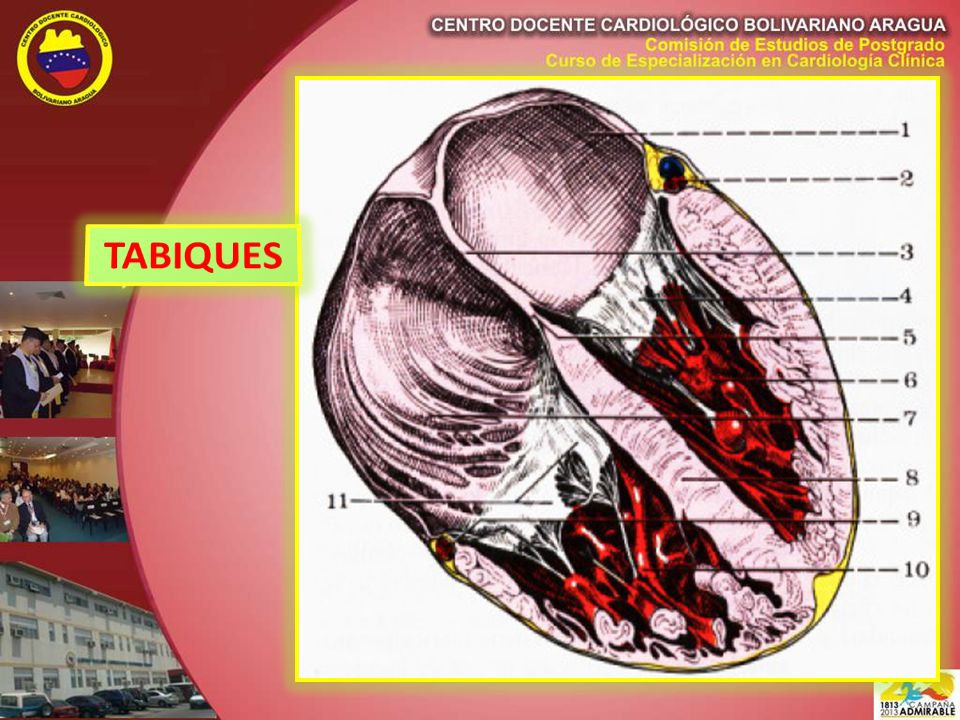

13 TABIQUES

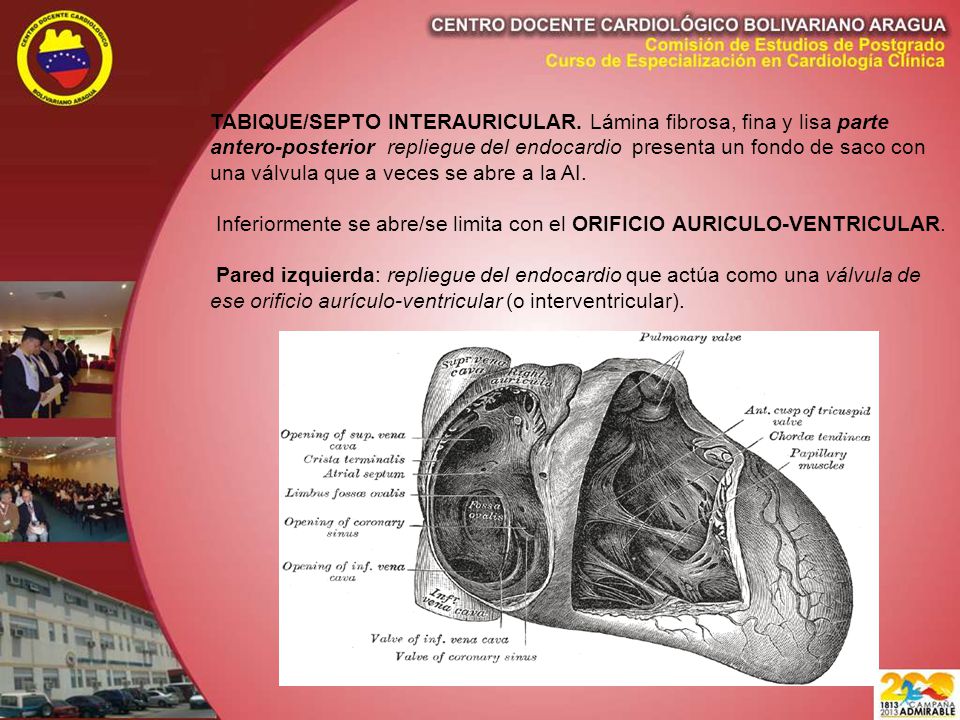

14 TABIQUE/SEPTO INTERAURICULAR
TABIQUE/SEPTO INTERAURICULAR. Lámina fibrosa, fina y lisa parte antero-posterior repliegue del endocardio presenta un fondo de saco con una válvula que a veces se abre a la AI. Inferiormente se abre/se limita con el ORIFICIO AURICULO-VENTRICULAR. Pared izquierda: repliegue del endocardio que actúa como una válvula de ese orificio aurículo-ventricular (o interventricular).

15 TABIQUE/SEPTO INTERVENTRICULAR. Forma triangular
TABIQUE/SEPTO INTERVENTRICULAR. Forma triangular. Tiene un vértice (punta del corazón o ápex), una base (división entre las A y los V) y 2 segmentos: (1) Porción muscular (inferior, 4/5 partes del tabique). Grosor de 1 cm. -- Pared derecha: presenta una cara derecha que se orienta a la cavidad ventricular derecha. Es convexa, y presenta las inserciones de los MS PAPILARES SEPTALES. -- Pared izquierda: presenta una cara izquierda que corresponde a la cavidad ventricular izquierda. Está formada por TRABÉCULAS CARNOSAS. (2) Porción membranosa (superior, 1/5 partes del tabique)

16 VÁLVULAS
