2 Topologías de red La topología de una red es la forma de conectar ordenadores Se persigue: Máxima fiabilidad del tráfico de información Coste mínimo para el tráfico Rendimiento óptimo para el usuario (tiempo de respuesta corto)

3 Topologías de red Existen diferentes topologías: Jerárquica BUS Anillo
Estrella Malla

4 Topologías de red Jerárquica
El ordenador de mayor jerarquía controla la red Los ordenadores con jerarquía son “cuellos de botella” Si se estropea un ordenador con jerarquía se corta la comunicación que depende de él Fácil agregar o quitar nuevos ordenadores

5 Topologías de red BUS Existe un único canal físico que conecta los ordenadores Problemas si hay un fallo en el canal (a veces se duplica) Todos los ordenadores pueden escuchar lo que envía cualquier ordenador conectado Ejemplo: Ethernet Falla de un cable hace que se caiga la red.

6 Ejemplo Topología Bus: Ethernet
Tradicionalmente Ethernet opera a 10 Mbps, una nueva versión Fast Ethernet opera a 100 Mbps. Mientras un computator transmite un paquete, todos los otros deben esperar. Para ello detectan la presencia de la portadora. (Carrier Sense on Multiple-Access Networks, CSMA)

7 Topologías de red Anillo
Un único canal con repetidores de señal en cada ordenador (retardo) La información viaja en un sentido del anillo Diferente modos de conexión: escucha, trasmite, cortocircuito Ejemplo: IBM Token Ring Falla de un cable hace que la red se caiga.

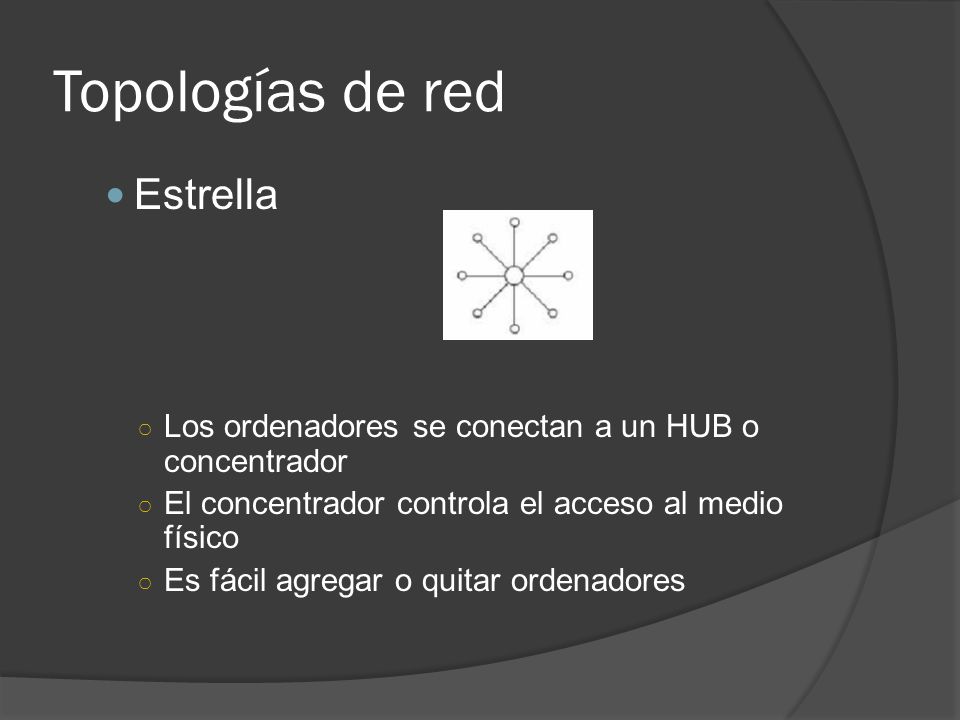

8 Topologías de red Estrella
Los ordenadores se conectan a un HUB o concentrador El concentrador controla el acceso al medio físico Es fácil agregar o quitar ordenadores

9 Topologías de red Malla
Existen diferentes caminos para enviar la información de un ordenador a otro Fiable, inmunidad a fallos y cuellos de botella Si una componente falla o está ocupada se vuelve a encaminar el tráfico

10 Ejemplo de Red Anillo: IBM Token Ring
Las redes LAN que emplean topología anillo usan un mecanismo de acceso conocido como token ring.

11 Coordinación en Red Token Ring
Los computadores de una red token ring usan un mensaje corto especial llamado token para coordinar el uso del anillo. Sólo un token existe a en la red en cada instante Para enviar datos, un computador debe esperar por el arribo del token. Luego transmite exactamente una trama y luego el token. El receptor hace una copia de la trama y permite que ésta siga su recorrido. Cuando ningún computador tienes datos para enviar el token circula alrededor del anillo. Para detectar errores, el transmisor compara los datos enviados de los recibidos.

12 Otro Ejemplo de Red Anillo: FDDI
FDDI : Fiber Distributed Data Interconnect

13 Ejemplo de Red Estrella: ATM
ATM: Asynchronous Transfer Mode Los datos no son propagados a todos los computadores de la LAN. Tasas de tráfico: 100 Mbps o mayor
