1 MOTHERBOARD (Placa Madre)
Dictado por: Ing. Carlos Alcalá Helguero Consultas:

2 Que es la Placa Madre La "placa base" (mainboard), o "placa madre" (motherboard), La placa madre es realmente la parte más importante de una computadora. Este básicamente es un circuito donde todos los periféricos son interconectados.

3 Motherboards Formas y Factores “Disponibles” Componentes Principales
ATX (Actual) Micro ATX Mini ATX (Barebone Systems) AT and Baby AT Standard PC and PC-XT Componentes Principales Chipset Zocalo del Micro Procesador Slots de expancion e Interfaces Bancos de Memoria BIOS

4 Esquema de Una Mo.Bo. ATX

5 ATX Inicialmente Diseñado para Sistemas basados en Procesadores Pentium Introdujo un nuevo conector de 20-pines desde la fuente de alimentación provee un voltaje adicional de +3.3V en adicion a los ya standard +/- 12 volts y +/- 5 volts La fuente de alimentacion puede ser controlada por la motherboard

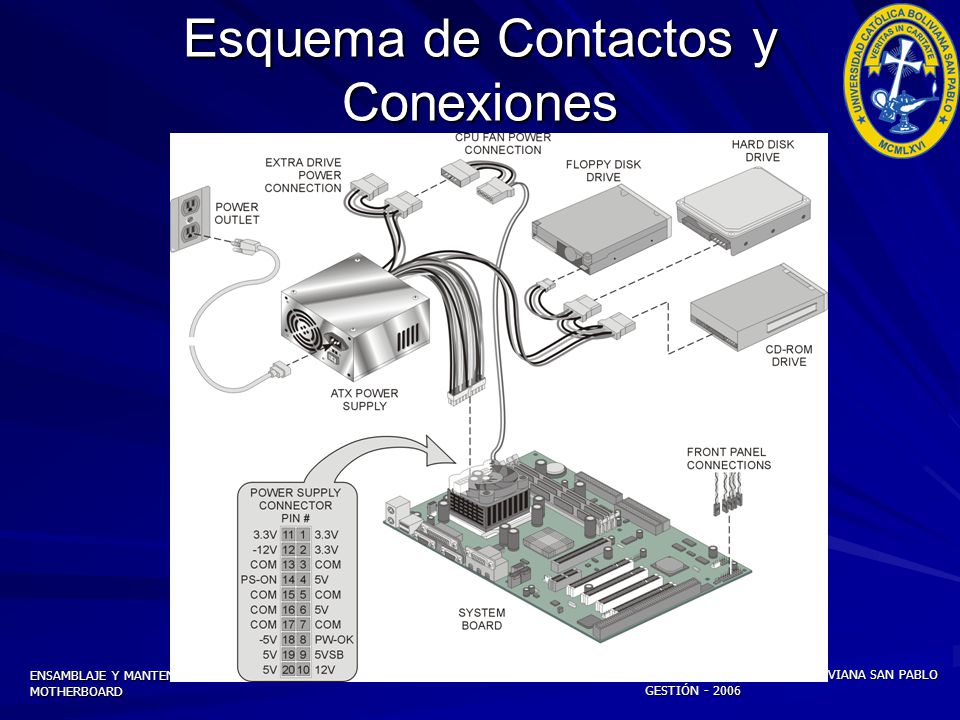

6 Esquema de Contactos y Conexiones

7 AT y Baby AT Este fue un standard anterior
Tenia una dimencion de 25cm x25 cm Usa una fuente de Poder que solo provee Voltajes estandares de +/- 12v y +/- 5v Los conectores de la fuente jp8, jp9 pueden ser erroneamente intercambiados

8 Esquema de una Mo.Bo. AT/Baby AT

9 Chipset Es un elemento formado por un determinado número de circuitos integrados en el que se han incluido la mayoría de los componentes que otorgan el soporte de una PC, por ejemplo, el controlador de interrupciones, los controladores DMA, el chip temporizador, controladoras de disco duro, etc. El "chipset" es el conjunto (set) de chips que se encargan de controlar determinadas funciones del computador, como la forma en que interacciona el microprocesador con la memoria o la caché, o el control de los puertos y slots ISA, PCI, AGP, USB... El Chipset es responsable en gran medida del desempeño de un Sistema. Originalmente el chipset era un elemento discreto y secundario al microprocesador

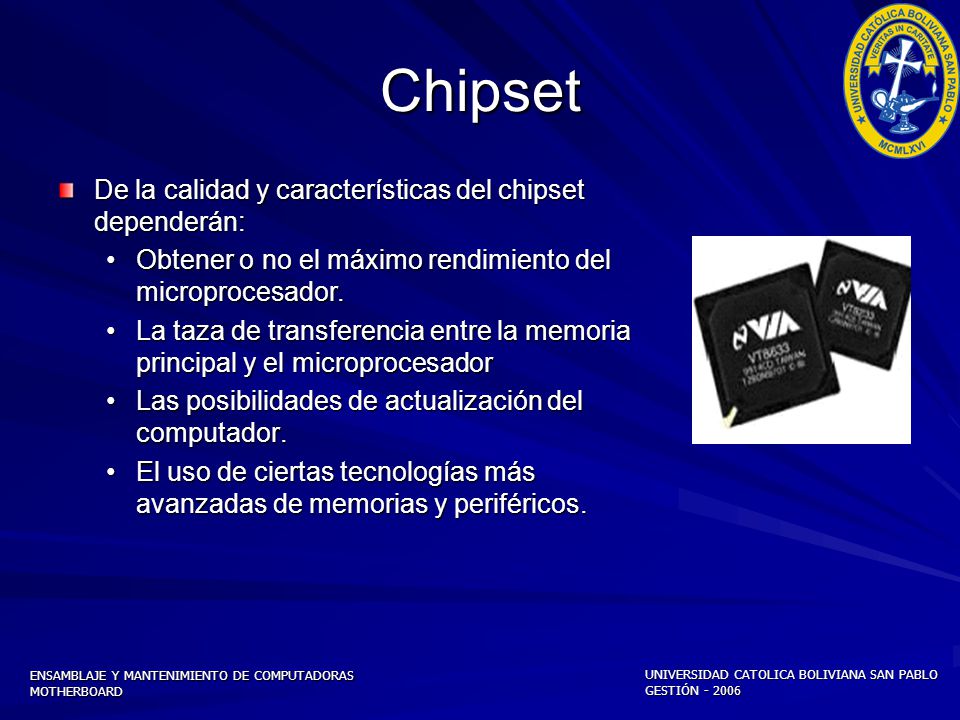

10 Chipset De la calidad y características del chipset dependerán:
Obtener o no el máximo rendimiento del microprocesador. La taza de transferencia entre la memoria principal y el microprocesador Las posibilidades de actualización del computador. El uso de ciertas tecnologías más avanzadas de memorias y periféricos.

11 Evolucion del Chipset: PC/XT Interrupciones y funciones DMA (Acceso Directo a Memoria)

12 PC-AT Chipset Caracteristicas adicionales
Se expandieron las interrupciones hasta 16 (desde la IRQ 0 hasta la IRQ 15) Se expandieron los canales DMA hasta 7 Este modelo Se mantiene hasta la actualidad sin cambios significativos

13 Chipsets Actuales Actualmente se mantiene una configuracion con dos chips Principales North Bridge (Controlador de Memoria, AGP) South Bridge (PCI Host Bridge, Puertos y buses de expanción, etc) Controladores de I/O

14 Chipset Pentium

15

16 Features Benefits CPU supported AMD Athlon XP FSB 333 MHz. DDR400 support Support Maximum Memory Bandwidth 3.2G/B. MuTIOL 1G® technology Proprietary Interconnect between SiS746FX and SiS963L.SiS MuTIOL 1G® deliver 1GB/s bandwidth. 8X AGP upgrade flexibility Make system performance upgrade and user's facilitation.Support Maximum AGP interface bandwidth 2.1GB/s.Backwards compatible with AGP 4X. ATA133 enhancement Fastest storage support. Increasing data/file transfer rate. AC97 Controller Hollywood 3D stereo enriches audio surrounding with up to six channels. Integrated Communication Controller for LAN or HPNA use MII interface used for 10/100Mbps LAN or 1/10Mbps HomePNA function. Reaching cost-effective solution and design elasticity. Integrated USB2.0 Controllers One controller for six ports, achieving real legacy free systems.

17 Slots de Expancion PC-Bus (8 bit) ISA (Industry Standard Architecture)
EISA (Extended ISA) 32 bit

18 Slots de Expancion PCI (Peripheral Component Interconnect) 32 bit
Trabaja a una frecuencia de 33 MHz Velocidad de Transferencia 132 MBps Puede ser expandido hasta un bus de 64 Bits y 66 Mhz tal el caso de PCI-X de IBM

19 Estructura del Bus PCI

20 Slots de Expancion AGP (Accelerated Graphics Port) 32 bit channel
Bandwidth a una frecuencia (66 MHz) 533 MBps a 2X 1.07 GBps a 4X 2.1 en 8x especificacion AGP 3.0 Provee un enlace directo entre el controlador AGP y lamemoria Principal Elimina el trafico del bus Pci AGP utiliza 32+8bits de ancho de banda de comunicación con la memoria RAM, comportándose como un bus de 40bits, a diferencia de PCI que lo hace a 32bits

21 Slots de Expancion AMR (Audio Modem Risers) Desarrollado por Intel
Tiene por objetivo separar las funciones digital y analogica Las funciones analogicas se limitan a una tarjeta de expancion que se conecta a este Slot Mientras la Señal Digital es procesada por la motherboard CNR (Communications and Networking Riser)

22 Slots de Expancion PCMCIA (Personal Computer Memory Card International Association) Usadas en computadoras laptop y notebook

23 Especificaciones de los distintos Buses de expancion

24 Conector eléctrico Es donde se conectan los cables para que la placa base reciba la alimentación proporcionada por la fuente.

25 BIOS "Basic Input-Output System", sistema básico de entrada-salida. Programa incorporado en un chip de la placa base que se encarga de realizar las funciones básicas de manejo y configuración del computador.

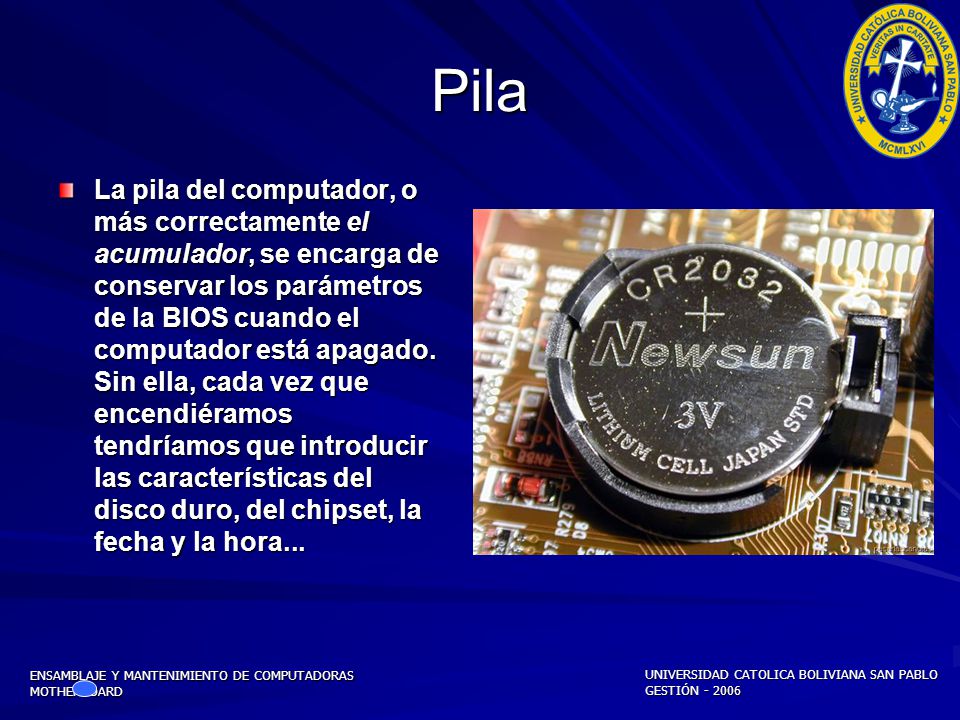

26 Pila La pila del computador, o más correctamente el acumulador, se encarga de conservar los parámetros de la BIOS cuando el computador está apagado. Sin ella, cada vez que encendiéramos tendríamos que introducir las características del disco duro, del chipset, la fecha y la hora...

27 I/O Ports (Puertos de Entrada/Salida Externos)
Puertos de I/O Disponibles Serial Paralelo USB PS/2 (mouse) Keyboard Dinn Mini Dinn Firewire

28 Conecciones de Entrada Salida (I/O) Externos

29 Puertos de Entrada/Salida Externos
conector de ratón (verde), conector de teclado (morado), 2 conectores USB (rectangulares) ...

30 Puertos de Entrada/Salida Externos
conector de puerto paralelo (morado), 2 conectores de puertos serie ...

31 Puertos de Entrada/Salida Externos
conector de joystick/MIDI (marrón, 15 pines), salida de sonido (line out, verde), entrada de sonido (line in, azul), entrada de micrófono (rojo).

32 Conectores externos

33 Conectores Internos Bajo esta denominación englobamos a los conectores para dispositivos internos, como puedan ser la unidad de disquete, el disco duro, el CD-ROM o el altavoz interno, e incluso para los puertos serie, paralelo y de joystick dependiendo del tipo de placa.

34 Conecciones para Unidades de Disco
El controlador de Diskettes puede soportar 2 Dispositivos Generalmente se incluye un controlador con dos buses IDE Dobles Es decir Proporciona soporte a dos unidades IDE por Conector SCSI Generalmente requiere una tarjeta controladora PCI

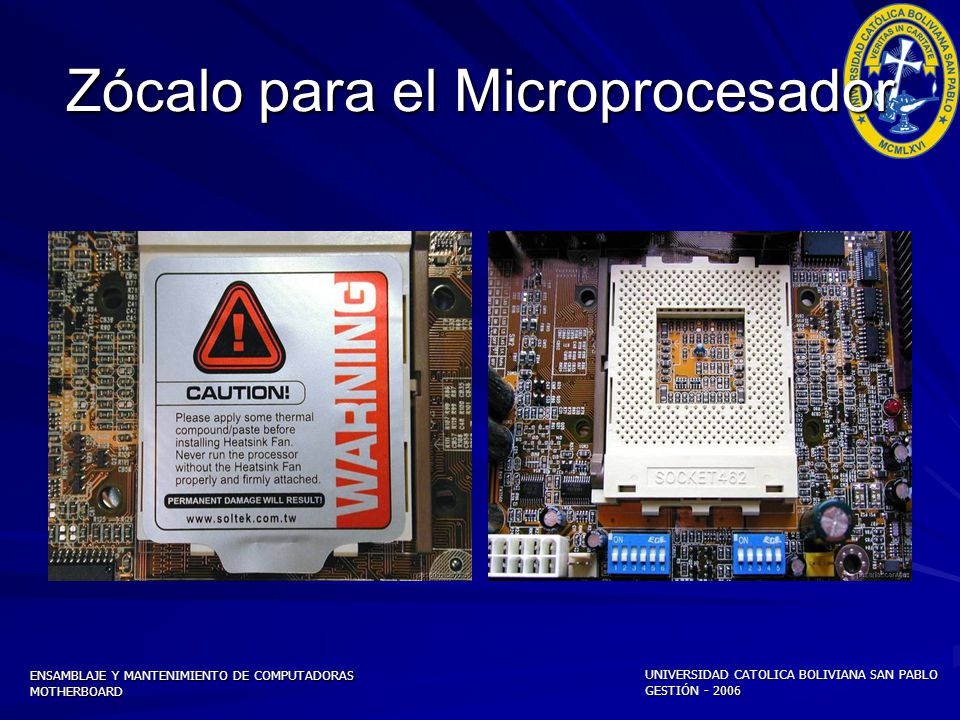

35 Zócalo para el Microprocesador

36 Conectores internos slots de memoria ...

37 Reloj del sistema Hertz medida de ciclos por segundo.
Ciclo de reloj: tiempo que le toma a un transistor apagarse y encenderse de nuevo. MHz: Millones por segundo.

38

39 P4S8AG
