Presentación del tema: "Unidad Decodificación"— Transcripción de la presentación:

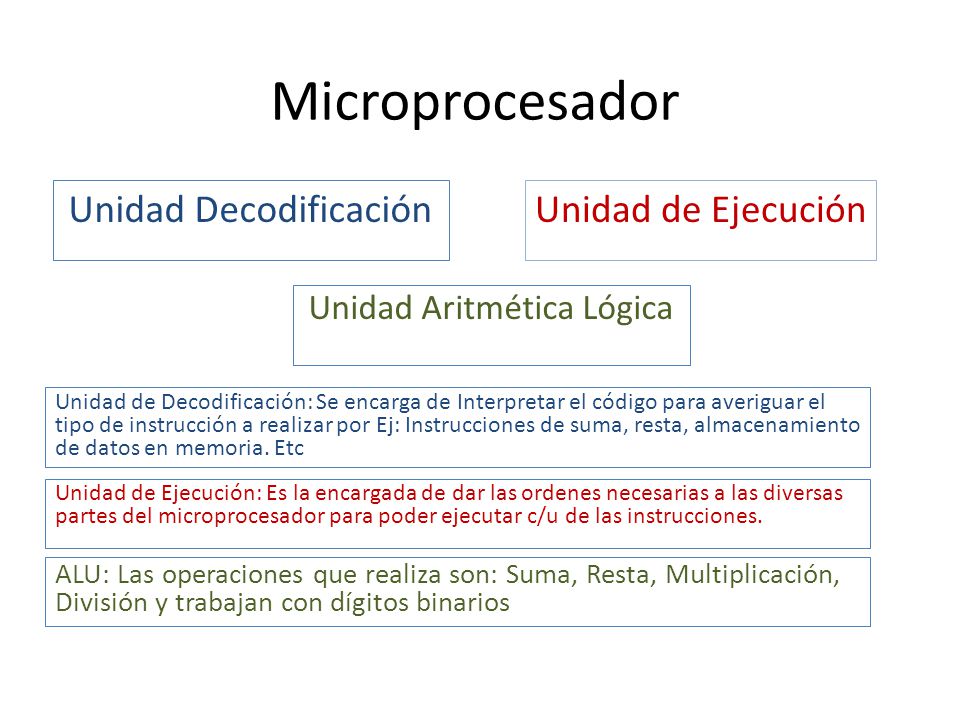

1 Unidad Decodificación
Microprocesador Unidad Decodificación Unidad de Ejecución Unidad Aritmética Lógica Unidad de Decodificación: Se encarga de Interpretar el código para averiguar el tipo de instrucción a realizar por Ej: Instrucciones de suma, resta, almacenamiento de datos en memoria. Etc Unidad de Ejecución: Es la encargada de dar las ordenes necesarias a las diversas partes del microprocesador para poder ejecutar c/u de las instrucciones. ALU: Las operaciones que realiza son: Suma, Resta, Multiplicación, División y trabajan con dígitos binarios

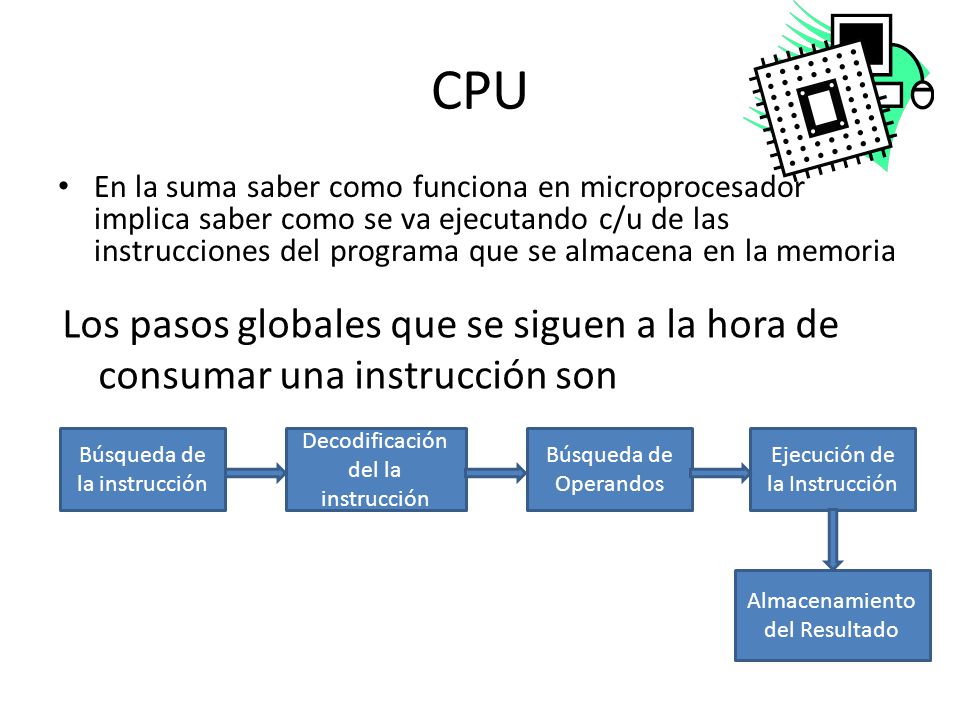

2 CPU En la suma saber como funciona en microprocesador implica saber como se va ejecutando c/u de las instrucciones del programa que se almacena en la memoria Los pasos globales que se siguen a la hora de consumar una instrucción son Búsqueda de la instrucción Decodificación del la instrucción Búsqueda de Operandos Ejecución de la Instrucción Almacenamiento del Resultado

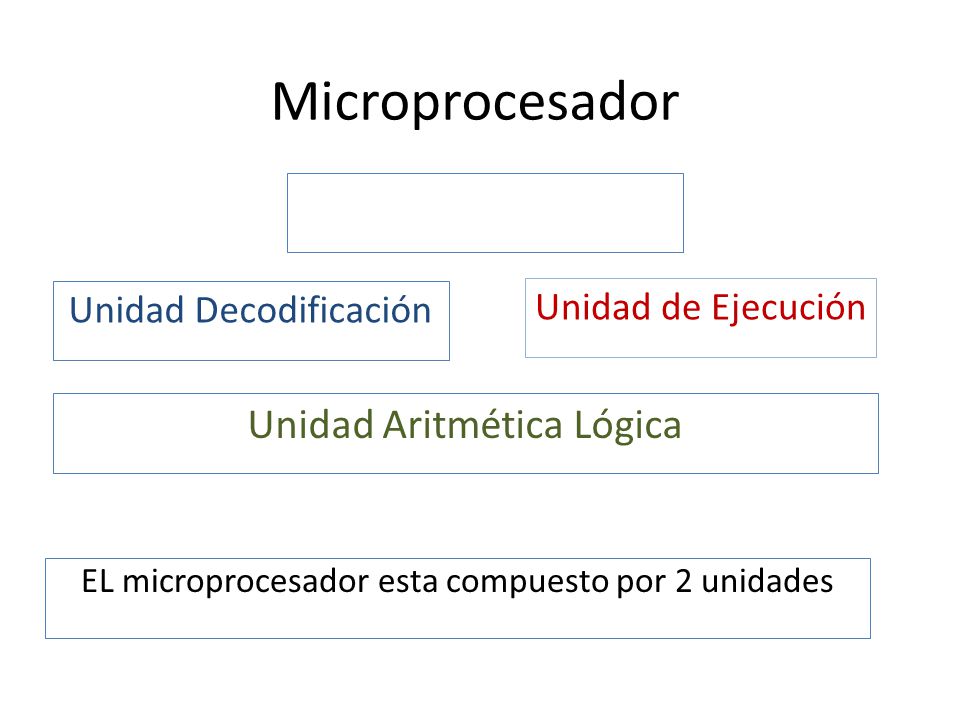

3 Unidad Decodificación
Microprocesador Unidad Decodificación Unidad de Ejecución Unidad Aritmética Lógica EL microprocesador esta compuesto por 2 unidades

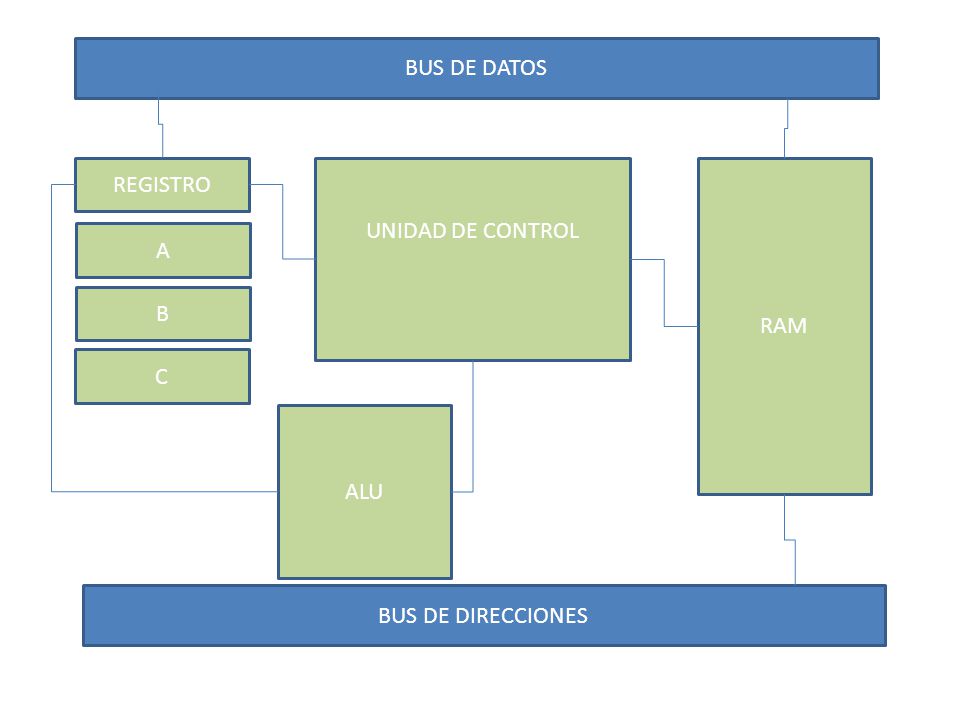

4 BUS DE DATOS REGISTRO UNIDAD DE CONTROL RAM A B C ALU BUS DE DIRECCIONES

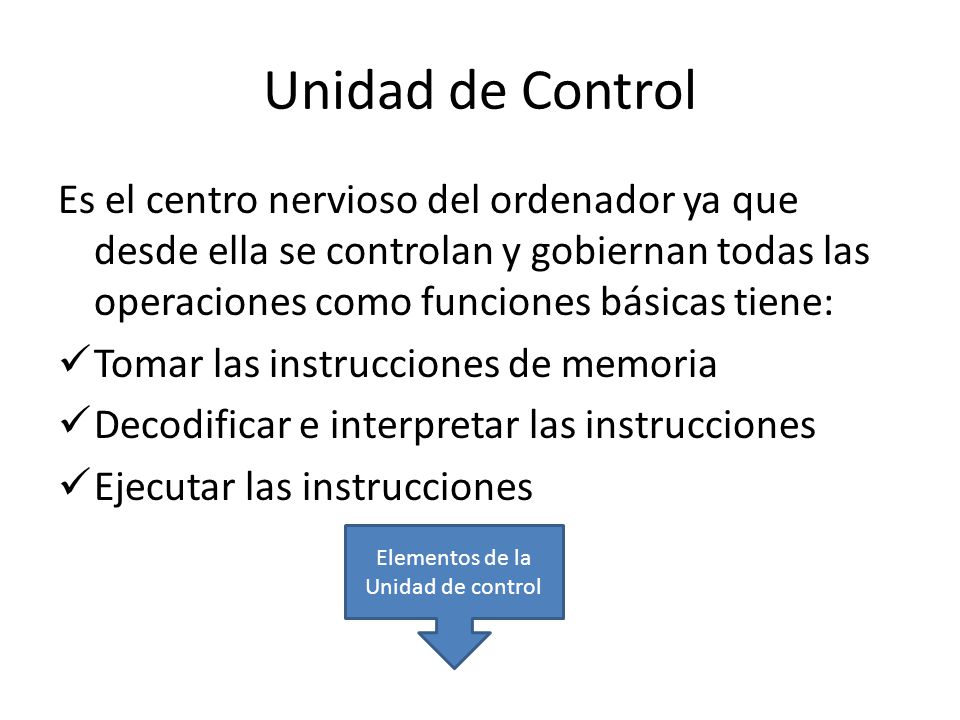

5 Elementos de la Unidad de control
Es el centro nervioso del ordenador ya que desde ella se controlan y gobiernan todas las operaciones como funciones básicas tiene: Tomar las instrucciones de memoria Decodificar e interpretar las instrucciones Ejecutar las instrucciones Elementos de la Unidad de control

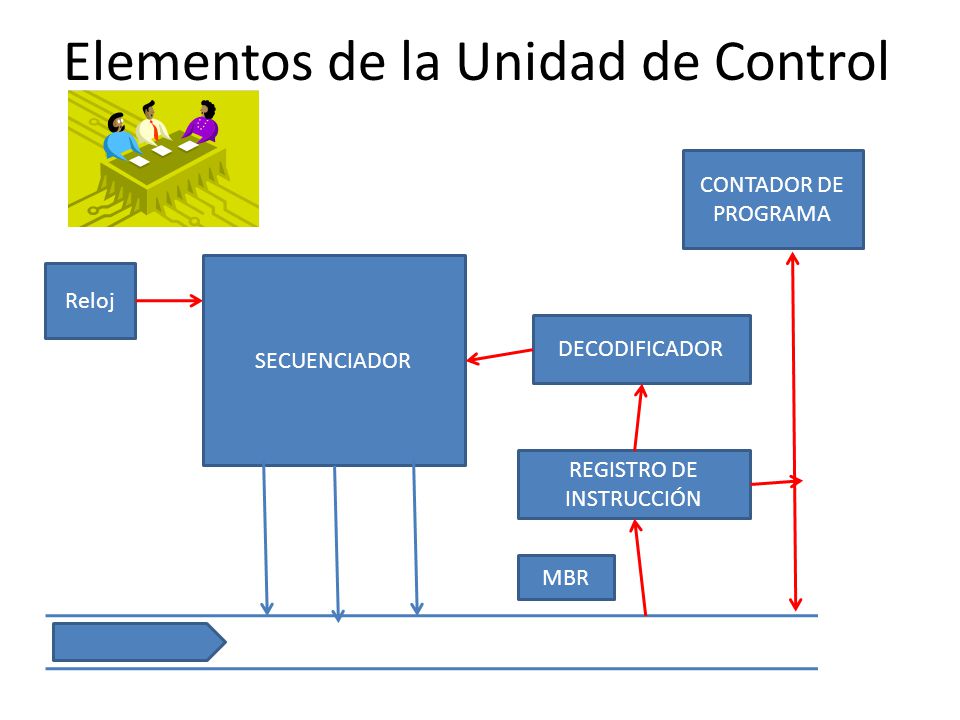

6 Elementos de la Unidad de Control
CONTADOR DE PROGRAMA SECUENCIADOR Reloj DECODIFICADOR REGISTRO DE INSTRUCCIÓN MBR

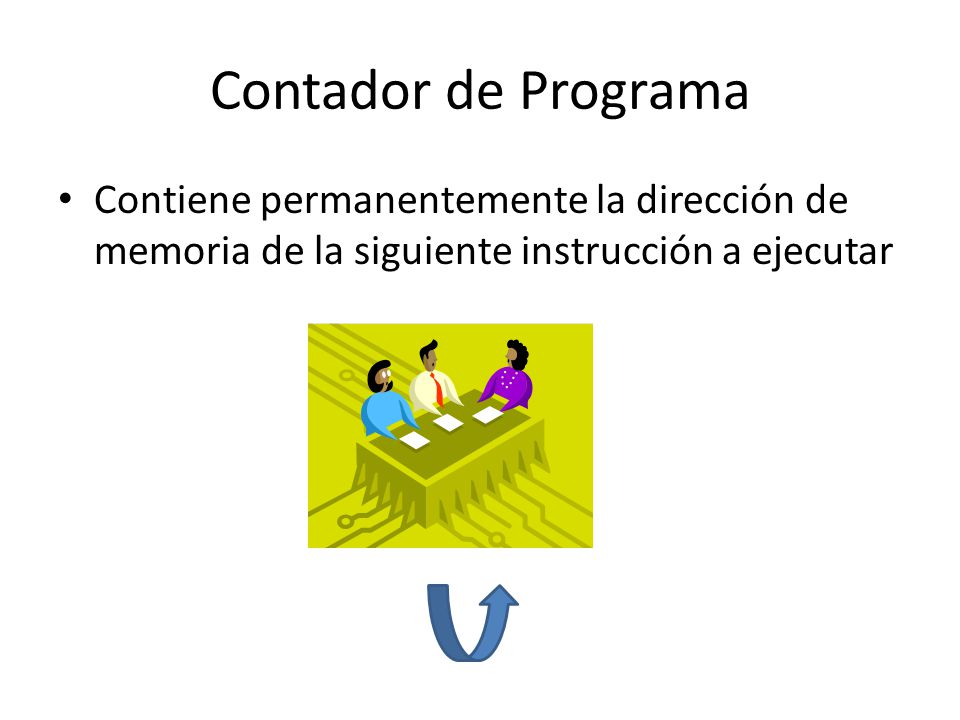

7 Contador de Programa Contiene permanentemente la dirección de memoria de la siguiente instrucción a ejecutar

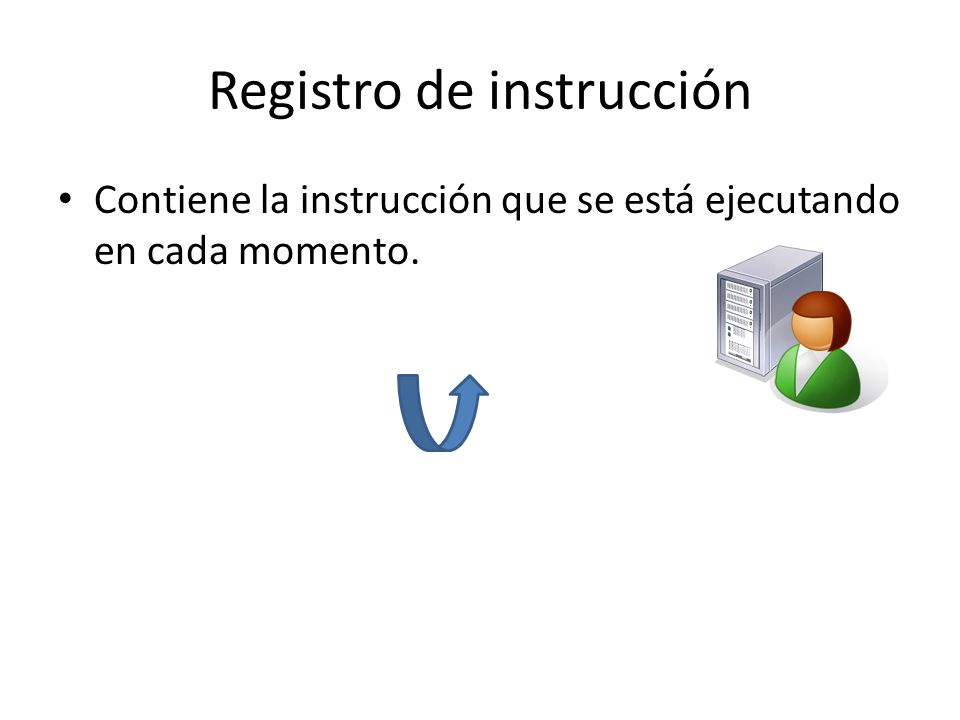

8 Registro de instrucción
Contiene la instrucción que se está ejecutando en cada momento.

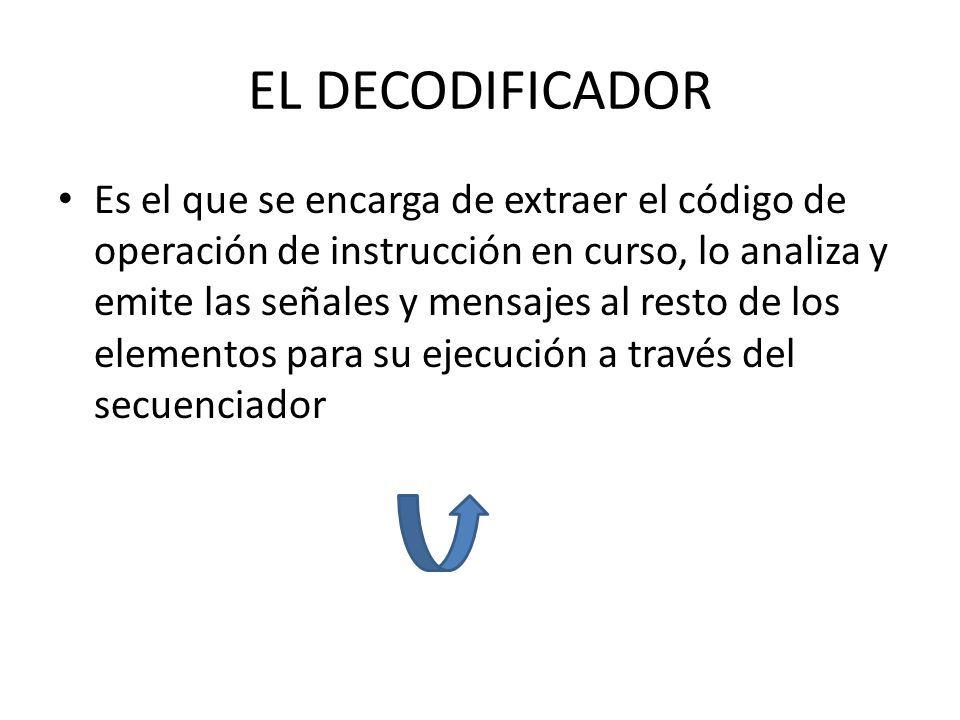

9 EL DECODIFICADOR Es el que se encarga de extraer el código de operación de instrucción en curso, lo analiza y emite las señales y mensajes al resto de los elementos para su ejecución a través del secuenciador

10 EL SECUENCIADOR En este dispositivo se generan ordenes muy fundamentales, micro órdenes, que sincronizados por impulsos de reloj hacen que se vallan ejecutando poco a poco la instrucciones que esta cargada en el registro del instrucción.

11 EL RELOJ Proporciona una sucesión de impulsos eléctricos o ciclos en intervalos contantes. La velocidad de la computadora esta ligada a al reloj ej si la veloc. es de 800Mhs quiere decir que hace 800 millones de tic por segundo, o el tiempo que se toma para hacer que un transistor se apague y vuelva a encender. Hoy hablamos de 3GHz

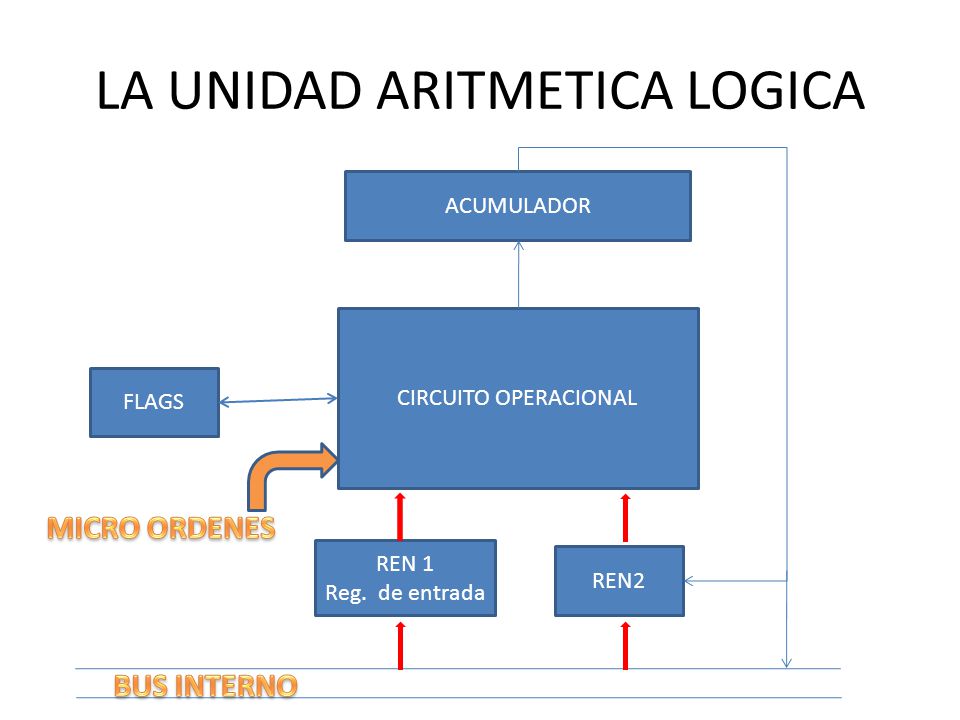

12 LA UNIDAD ARITMETICA LOGICA
ACUMULADOR CIRCUITO OPERACIONAL FLAGS MICRO ORDENES REN 1 Reg. de entrada REN2 BUS INTERNO

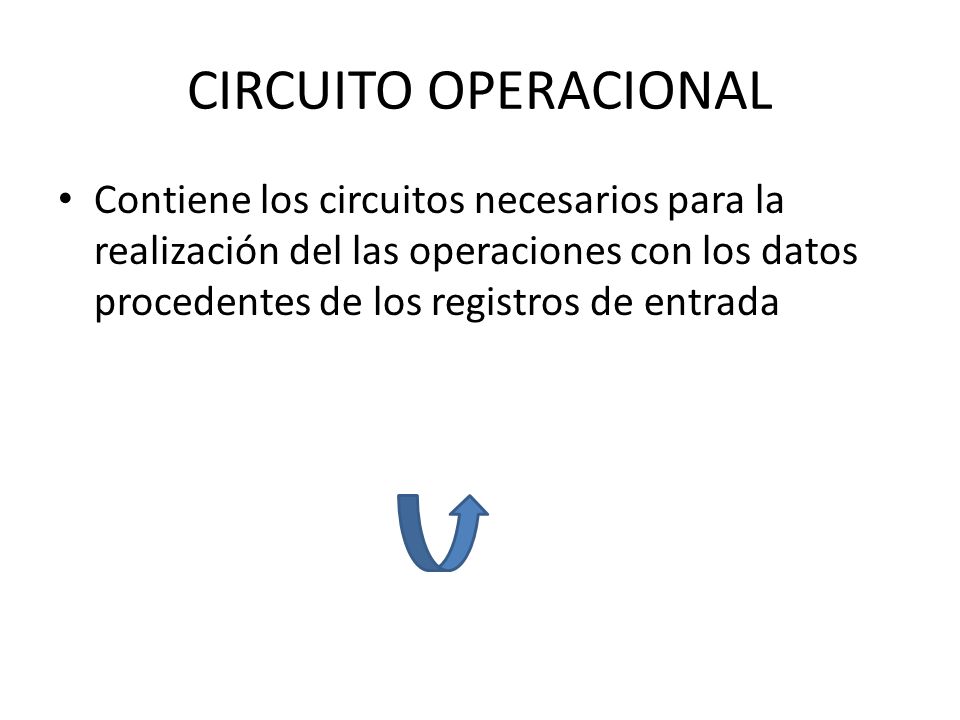

13 CIRCUITO OPERACIONAL Contiene los circuitos necesarios para la realización del las operaciones con los datos procedentes de los registros de entrada

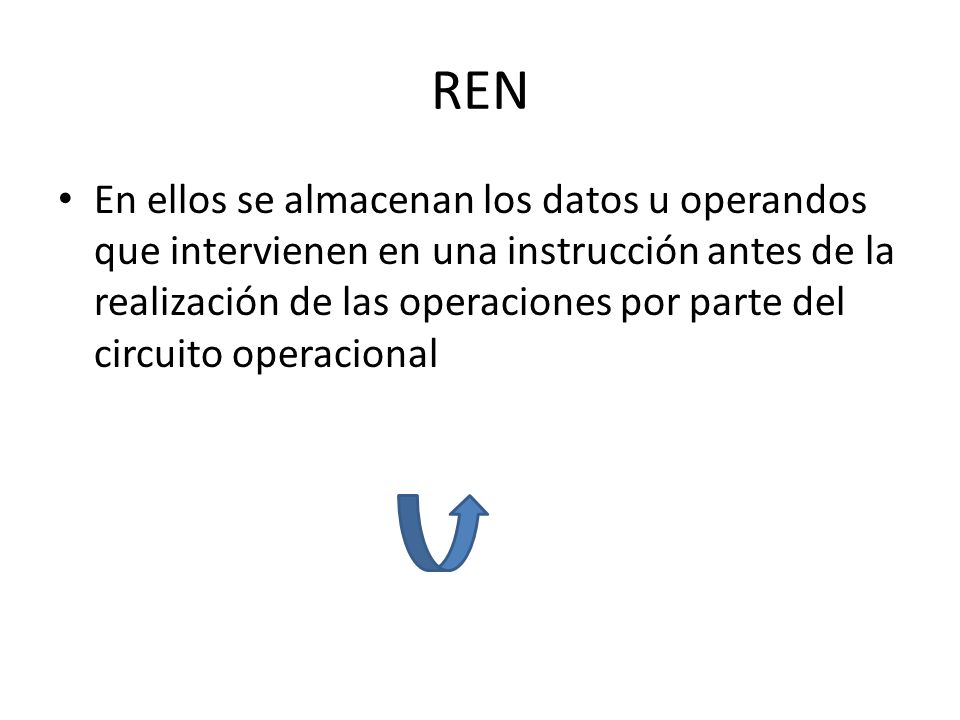

14 REN En ellos se almacenan los datos u operandos que intervienen en una instrucción antes de la realización de las operaciones por parte del circuito operacional

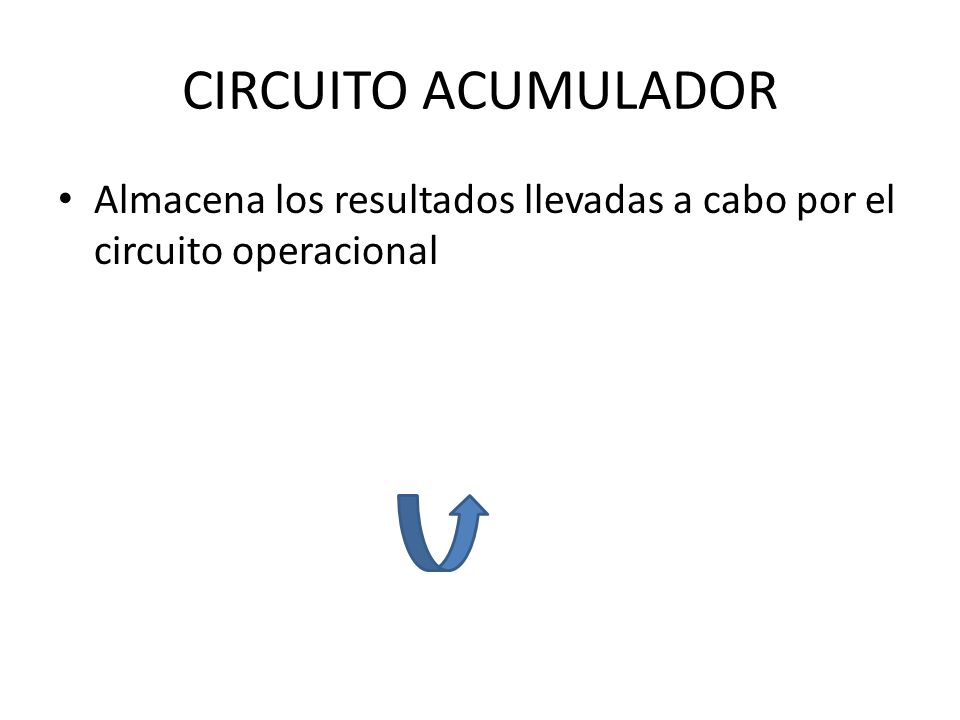

15 CIRCUITO ACUMULADOR Almacena los resultados llevadas a cabo por el circuito operacional

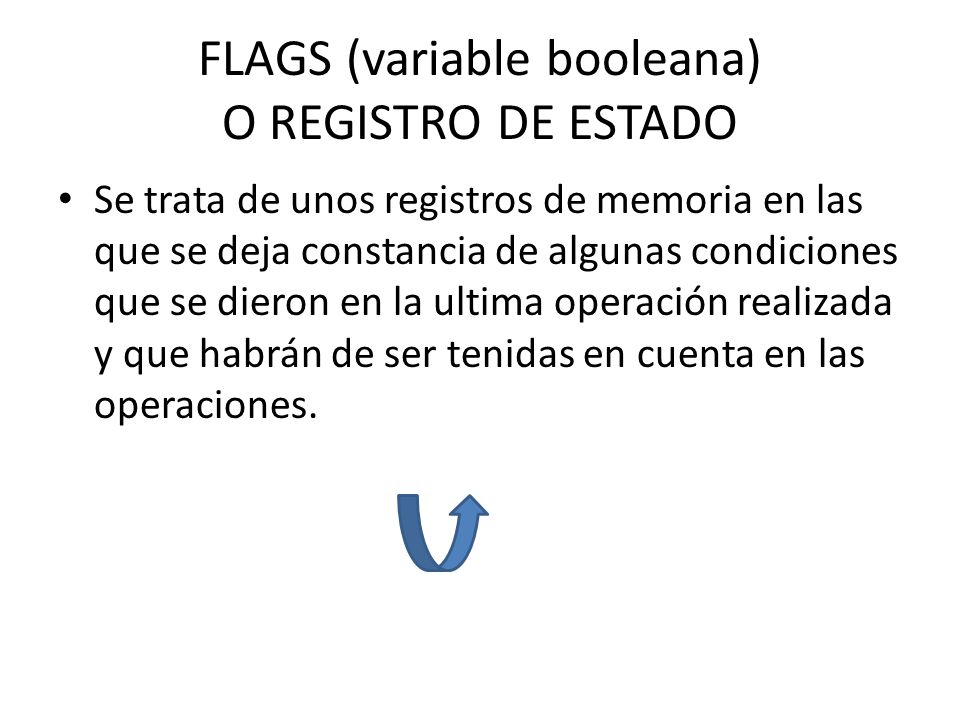

16 FLAGS (variable booleana) O REGISTRO DE ESTADO
Se trata de unos registros de memoria en las que se deja constancia de algunas condiciones que se dieron en la ultima operación realizada y que habrán de ser tenidas en cuenta en las operaciones.

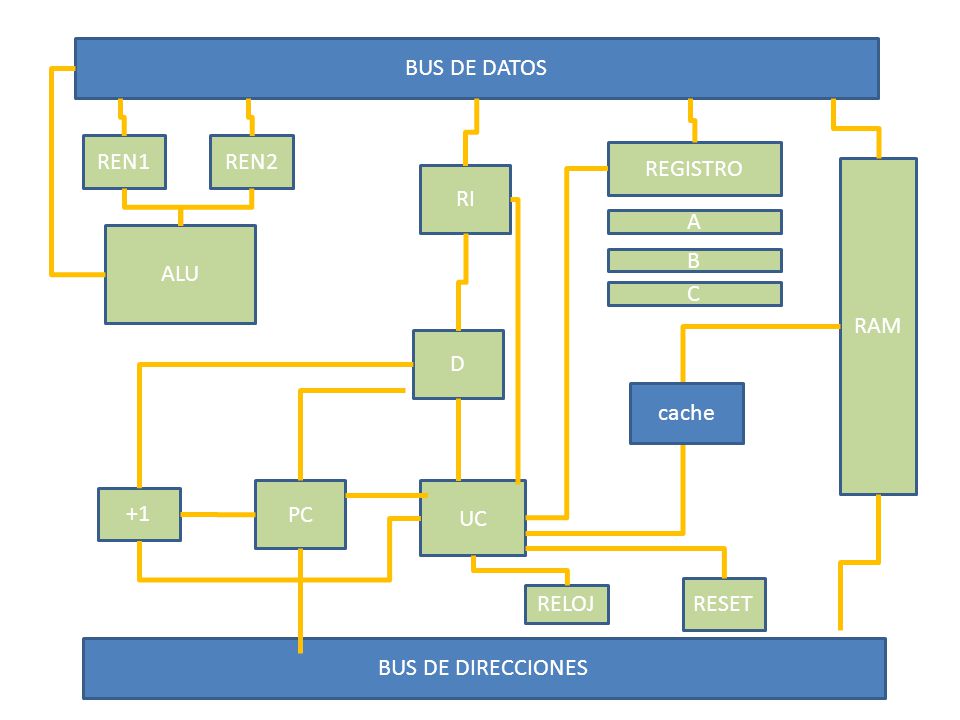

17 BUS DE DATOS REN1 REN2 REGISTRO RAM RI A ALU B C D cache PC UC +1 RESET RELOJ BUS DE DIRECCIONES

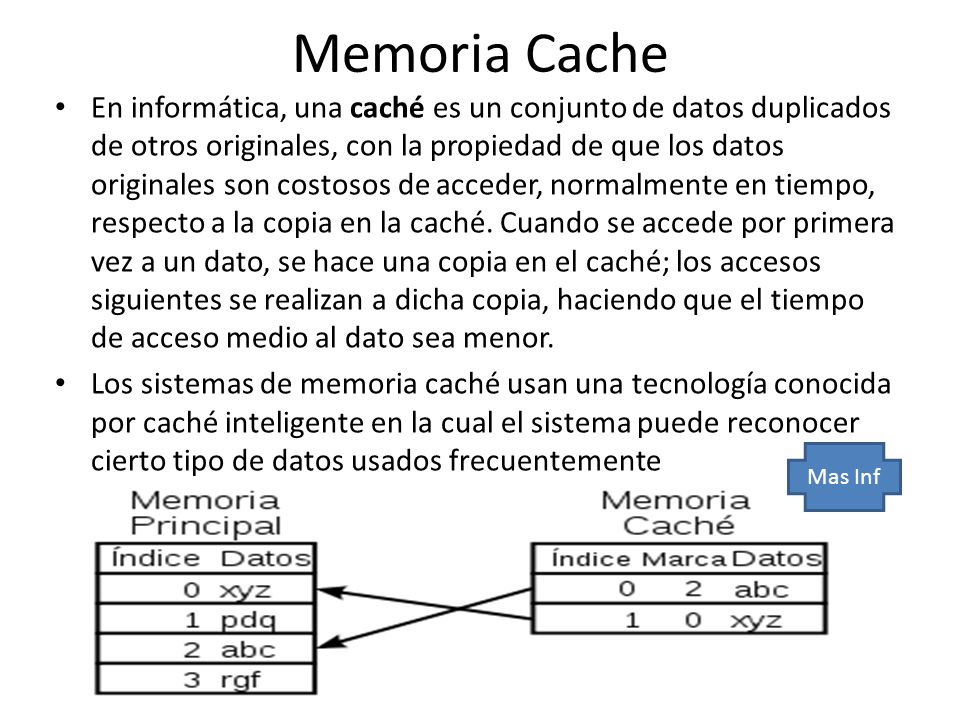

18 Memoria Cache En informática, una caché es un conjunto de datos duplicados de otros originales, con la propiedad de que los datos originales son costosos de acceder, normalmente en tiempo, respecto a la copia en la caché. Cuando se accede por primera vez a un dato, se hace una copia en el caché; los accesos siguientes se realizan a dicha copia, haciendo que el tiempo de acceso medio al dato sea menor. Los sistemas de memoria caché usan una tecnología conocida por caché inteligente en la cual el sistema puede reconocer cierto tipo de datos usados frecuentemente Mas Inf

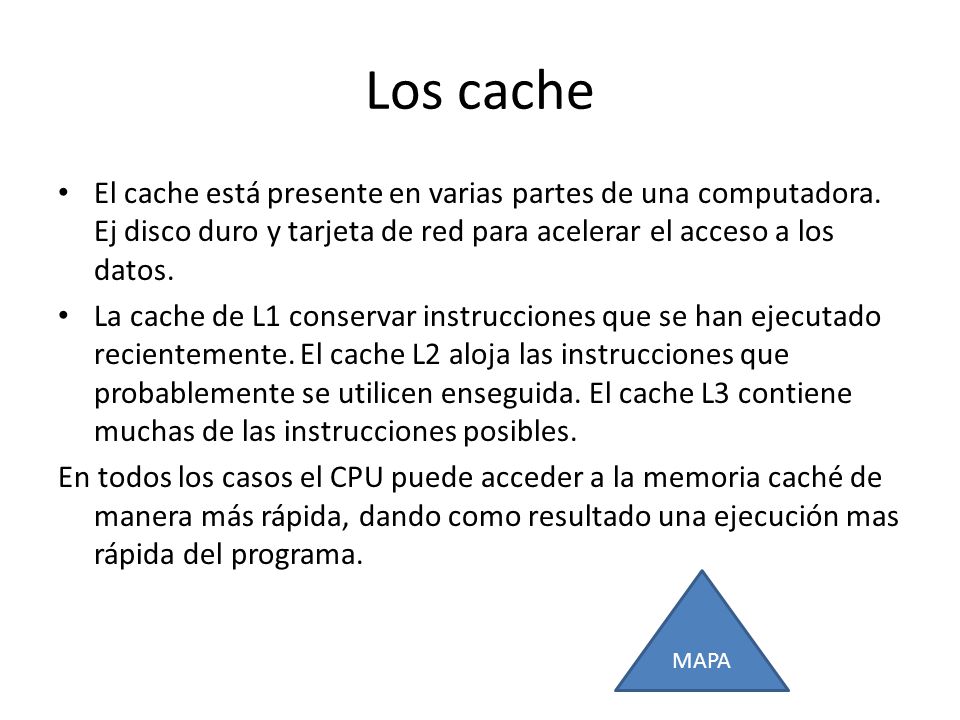

19 Los cache El cache está presente en varias partes de una computadora. Ej disco duro y tarjeta de red para acelerar el acceso a los datos. La cache de L1 conservar instrucciones que se han ejecutado recientemente. El cache L2 aloja las instrucciones que probablemente se utilicen enseguida. El cache L3 contiene muchas de las instrucciones posibles. En todos los casos el CPU puede acceder a la memoria caché de manera más rápida, dando como resultado una ejecución mas rápida del programa. MAPA

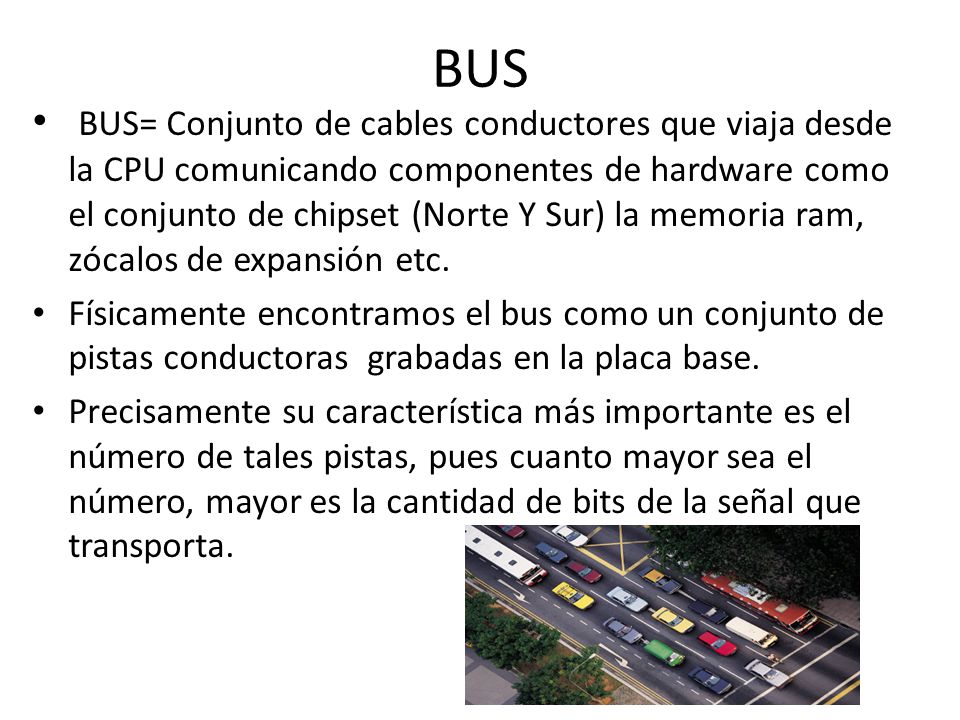

20 BUS BUS= Conjunto de cables conductores que viaja desde la CPU comunicando componentes de hardware como el conjunto de chipset (Norte Y Sur) la memoria ram, zócalos de expansión etc. Físicamente encontramos el bus como un conjunto de pistas conductoras grabadas en la placa base. Precisamente su característica más importante es el número de tales pistas, pues cuanto mayor sea el número, mayor es la cantidad de bits de la señal que transporta.

21 Ejemplo de bus

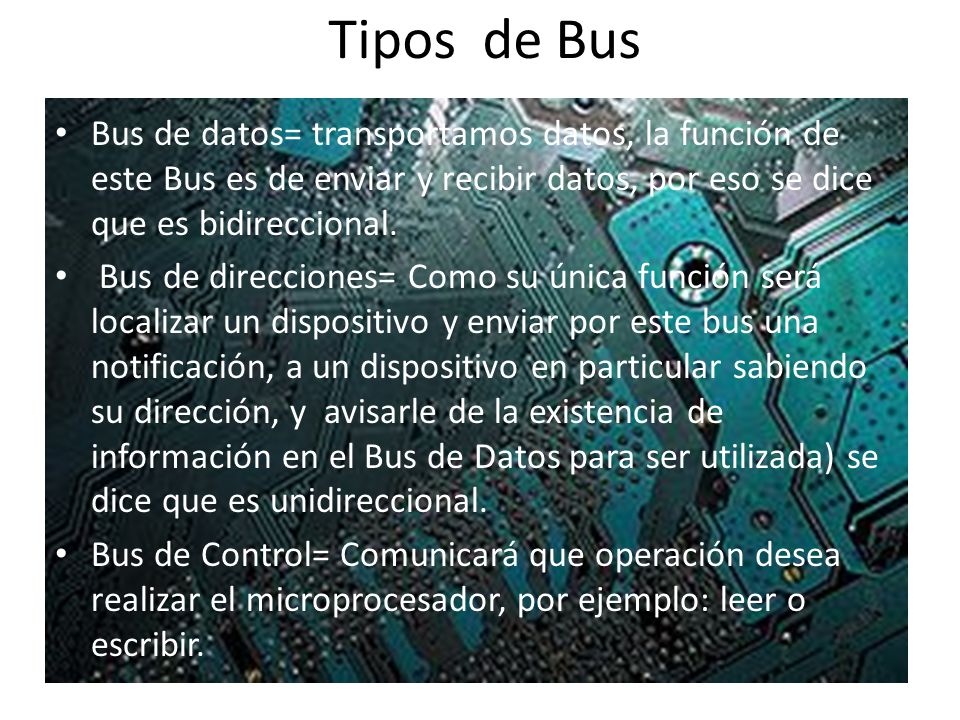

22 Tipos de Bus Bus de datos= transportamos datos, la función de este Bus es de enviar y recibir datos, por eso se dice que es bidireccional. Bus de direcciones= Como su única función será localizar un dispositivo y enviar por este bus una notificación, a un dispositivo en particular sabiendo su dirección, y avisarle de la existencia de información en el Bus de Datos para ser utilizada) se dice que es unidireccional. Bus de Control= Comunicará que operación desea realizar el microprocesador, por ejemplo: leer o escribir.

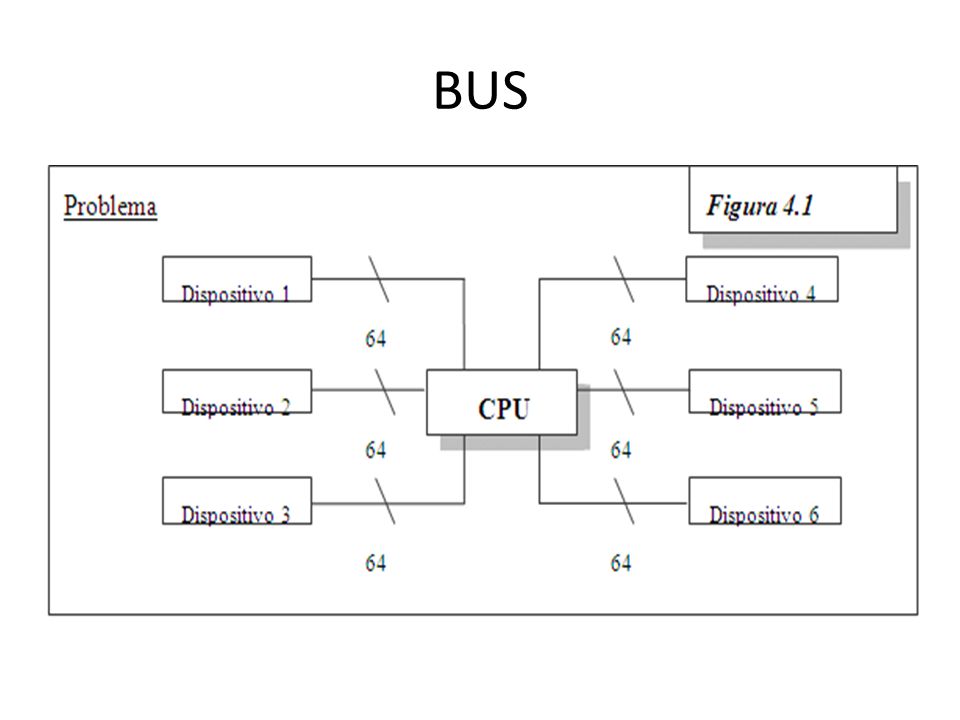

23 BUS

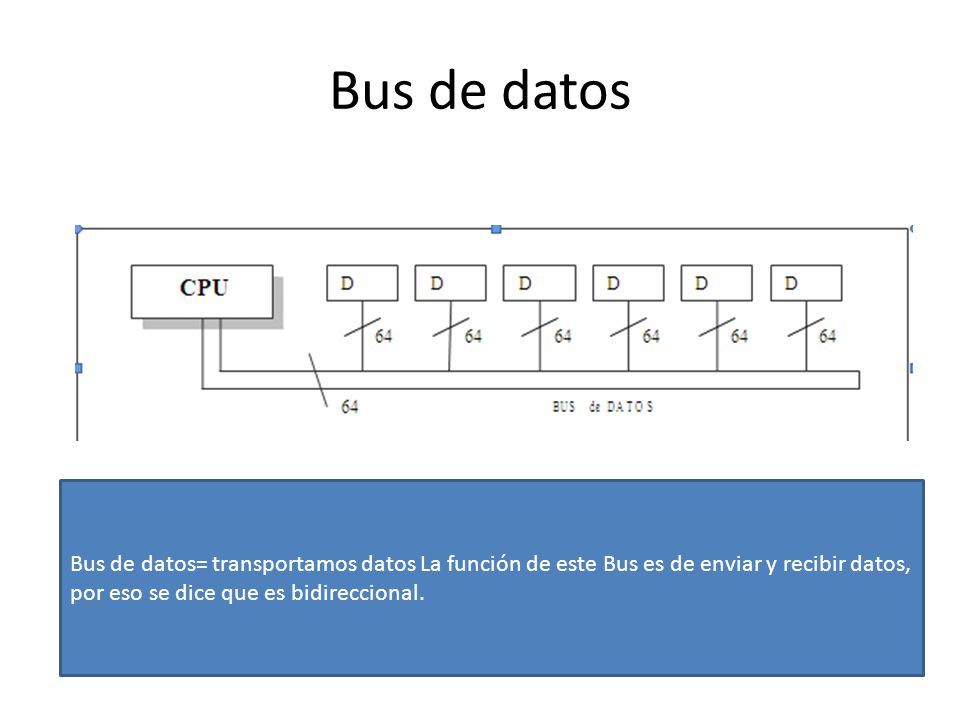

24 Bus de datos Bus de datos= transportamos datos La función de este Bus es de enviar y recibir datos, por eso se dice que es bidireccional.

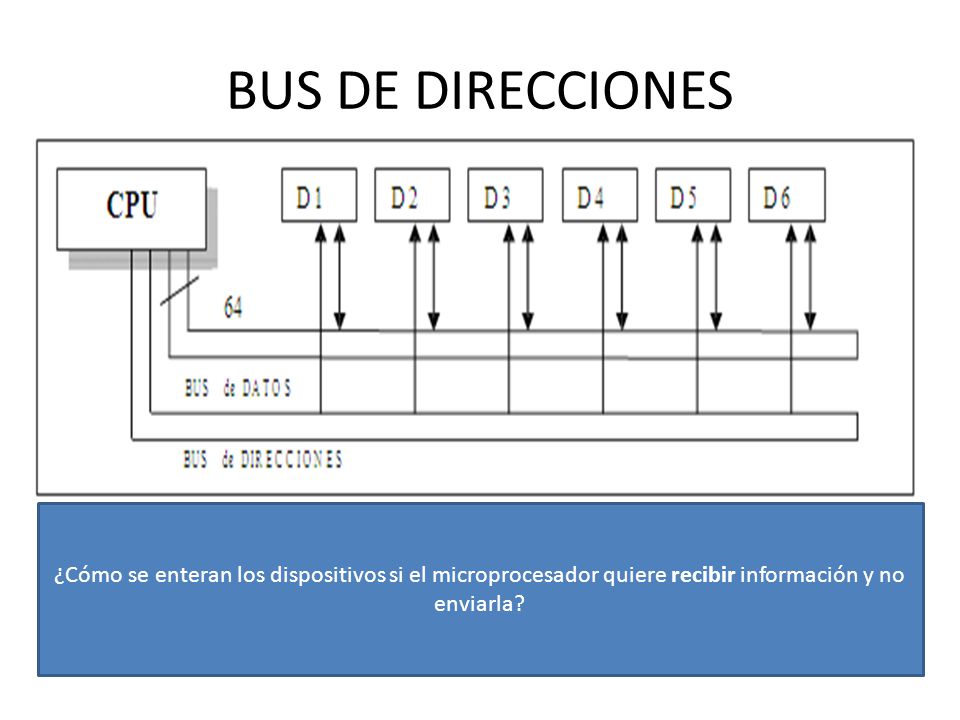

25 BUS DE DIRECCIONES ¿Cómo se enteran los dispositivos si el microprocesador quiere recibir información y no enviarla?

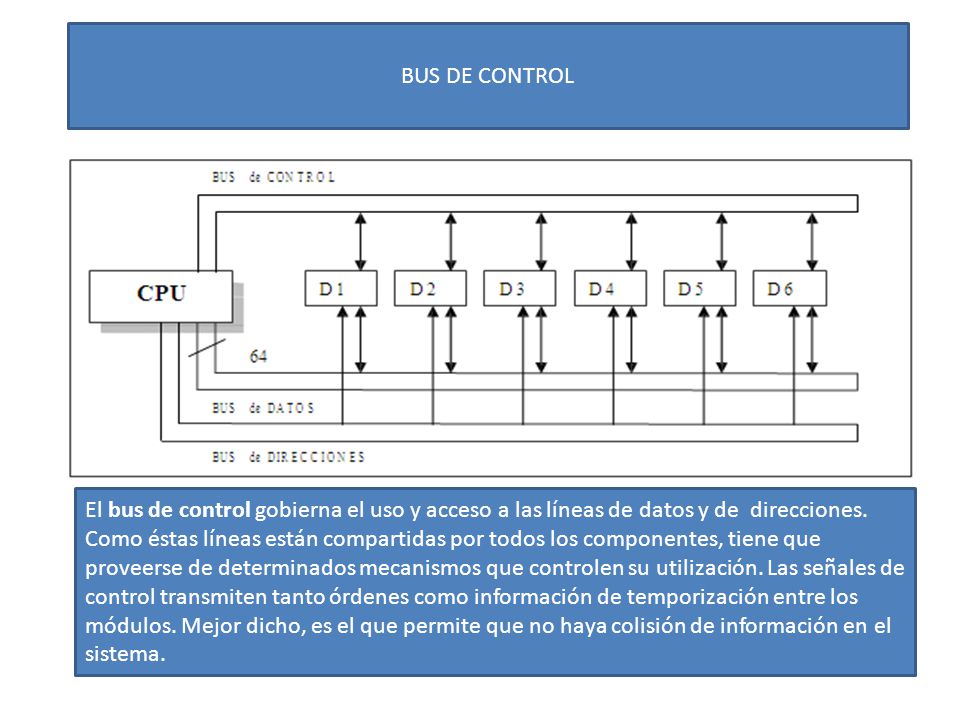

26 BUS DE CONTROL El bus de control gobierna el uso y acceso a las líneas de datos y de direcciones. Como éstas líneas están compartidas por todos los componentes, tiene que proveerse de determinados mecanismos que controlen su utilización. Las señales de control transmiten tanto órdenes como información de temporización entre los módulos. Mejor dicho, es el que permite que no haya colisión de información en el sistema.

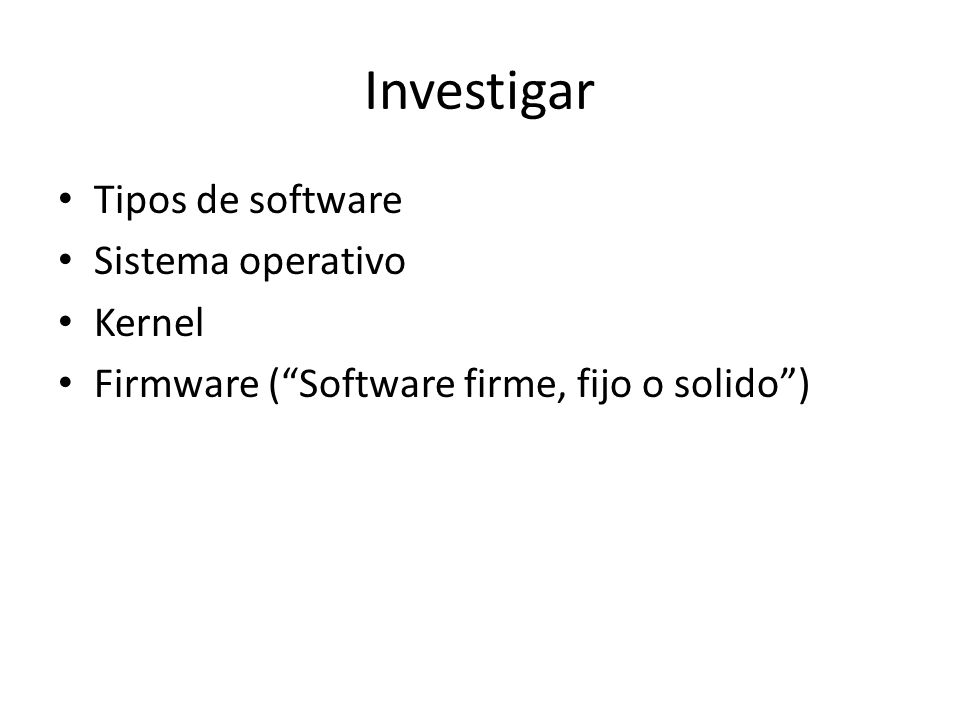

27 Investigar Tipos de software Sistema operativo Kernel
Firmware (“Software firme, fijo o solido”)

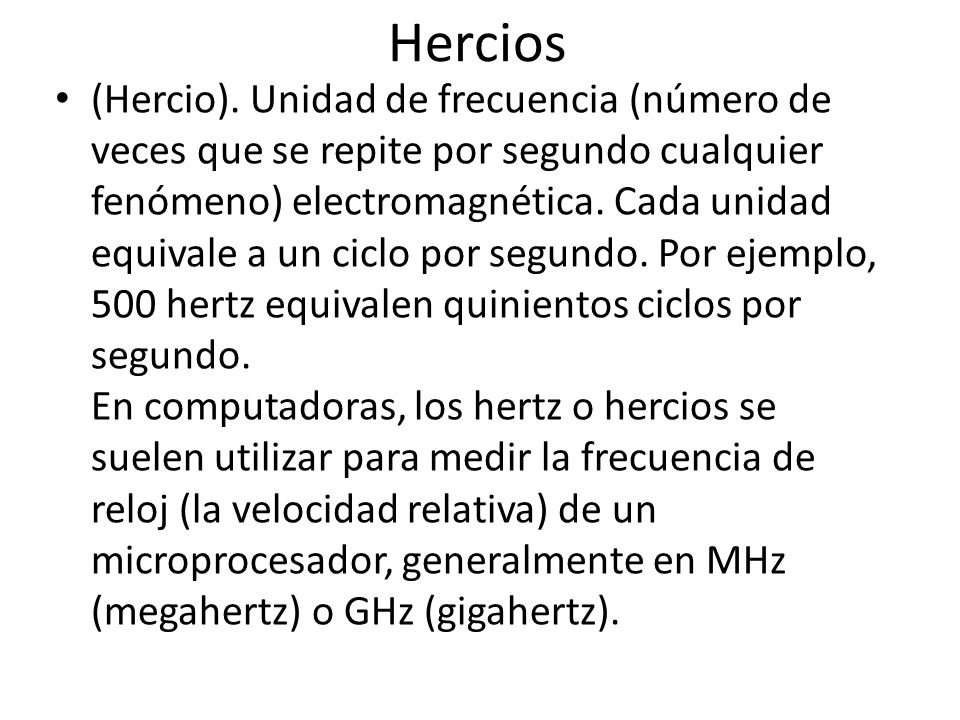

28 Hercios (Hercio). Unidad de frecuencia (número de veces que se repite por segundo cualquier fenómeno) electromagnética. Cada unidad equivale a un ciclo por segundo. Por ejemplo, 500 hertz equivalen quinientos ciclos por segundo. En computadoras, los hertz o hercios se suelen utilizar para medir la frecuencia de reloj (la velocidad relativa) de un microprocesador, generalmente en MHz (megahertz) o GHz (gigahertz).

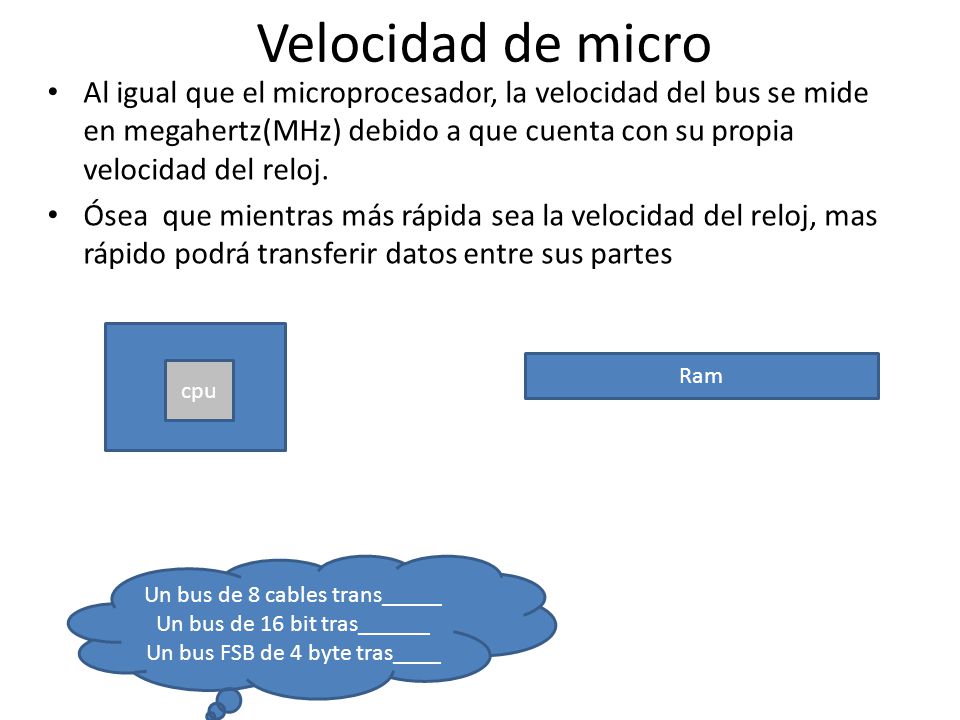

29 Velocidad de micro Al igual que el microprocesador, la velocidad del bus se mide en megahertz(MHz) debido a que cuenta con su propia velocidad del reloj. Ósea que mientras más rápida sea la velocidad del reloj, mas rápido podrá transferir datos entre sus partes Ram cpu Un bus de 8 cables trans_____ Un bus de 16 bit tras______ Un bus FSB de 4 byte tras____

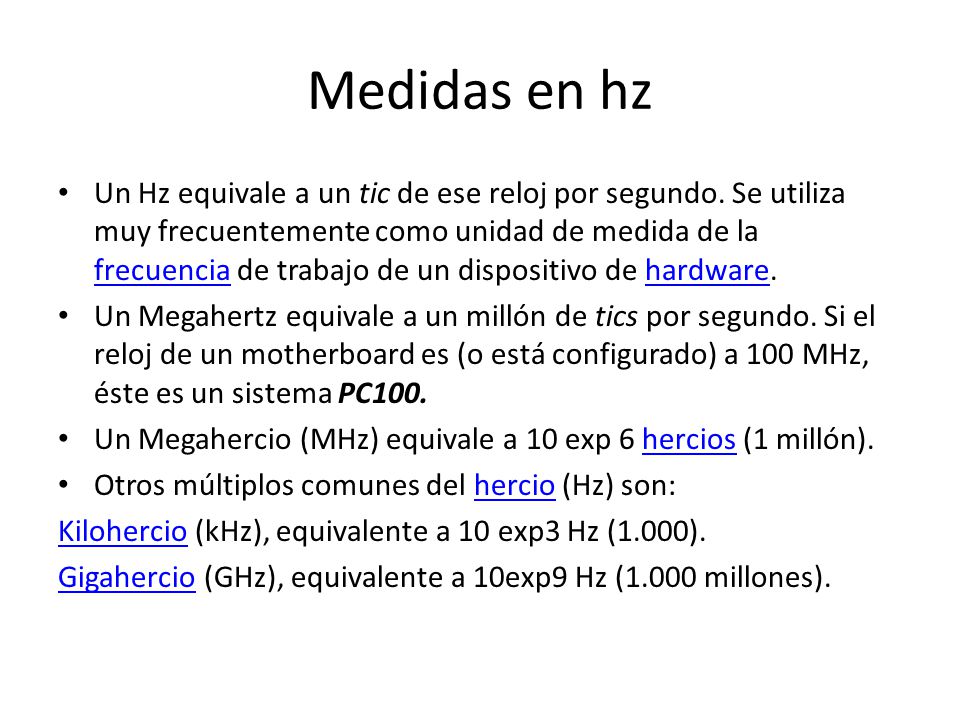

30 Medidas en hz Un Hz equivale a un tic de ese reloj por segundo. Se utiliza muy frecuentemente como unidad de medida de la frecuencia de trabajo de un dispositivo de hardware. Un Megahertz equivale a un millón de tics por segundo. Si el reloj de un motherboard es (o está configurado) a 100 MHz, éste es un sistema PC100. Un Megahercio (MHz) equivale a 10 exp 6 hercios (1 millón). Otros múltiplos comunes del hercio (Hz) son: Kilohercio (kHz), equivalente a 10 exp3 Hz (1.000). Gigahercio (GHz), equivalente a 10exp9 Hz (1.000 millones).

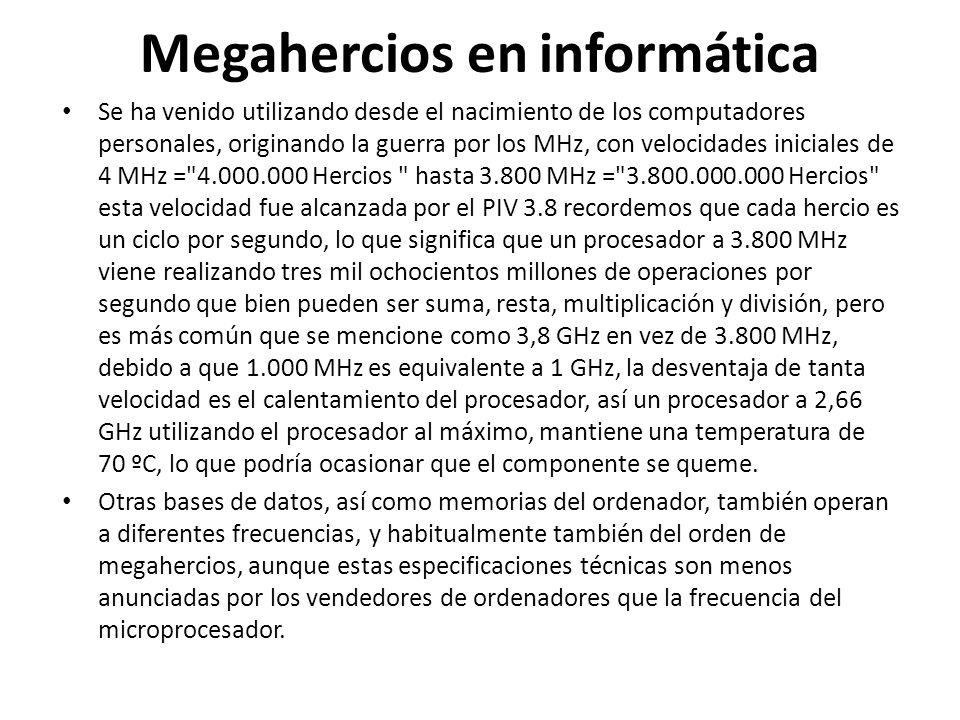

31 Megahercios en informática
Se ha venido utilizando desde el nacimiento de los computadores personales, originando la guerra por los MHz, con velocidades iniciales de 4 MHz =" Hercios " hasta MHz =" Hercios" esta velocidad fue alcanzada por el PIV 3.8 recordemos que cada hercio es un ciclo por segundo, lo que significa que un procesador a MHz viene realizando tres mil ochocientos millones de operaciones por segundo que bien pueden ser suma, resta, multiplicación y división, pero es más común que se mencione como 3,8 GHz en vez de MHz, debido a que MHz es equivalente a 1 GHz, la desventaja de tanta velocidad es el calentamiento del procesador, así un procesador a 2,66 GHz utilizando el procesador al máximo, mantiene una temperatura de 70 ºC, lo que podría ocasionar que el componente se queme. Otras bases de datos, así como memorias del ordenador, también operan a diferentes frecuencias, y habitualmente también del orden de megahercios, aunque estas especificaciones técnicas son menos anunciadas por los vendedores de ordenadores que la frecuencia del microprocesador.

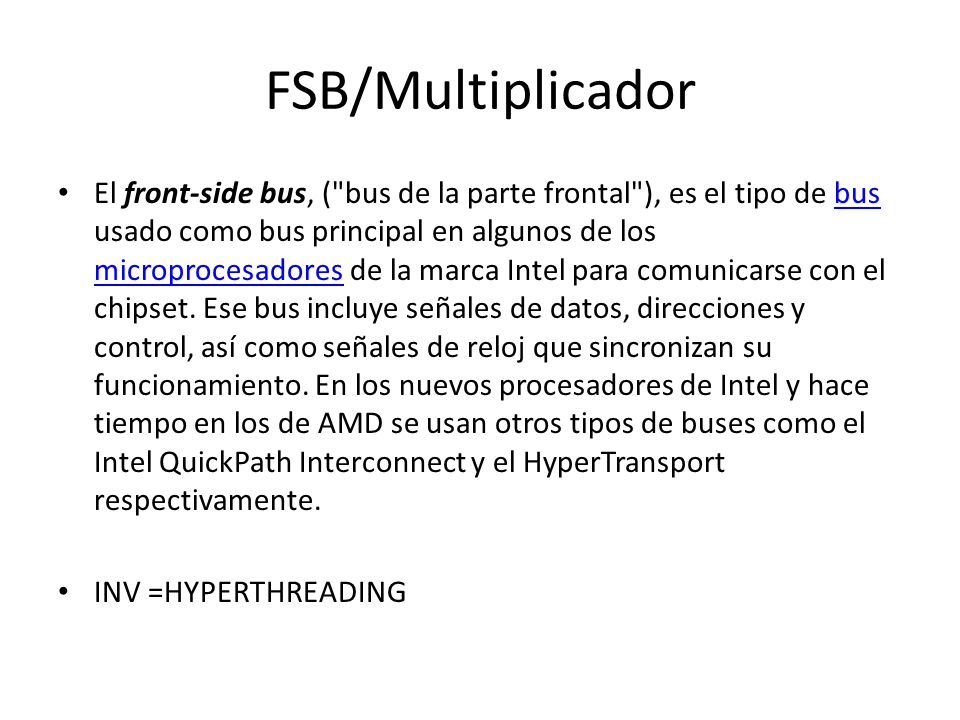

32 FSB/Multiplicador El front-side bus, ("bus de la parte frontal"), es el tipo de bus usado como bus principal en algunos de los microprocesadores de la marca Intel para comunicarse con el chipset. Ese bus incluye señales de datos, direcciones y control, así como señales de reloj que sincronizan su funcionamiento. En los nuevos procesadores de Intel y hace tiempo en los de AMD se usan otros tipos de buses como el Intel QuickPath Interconnect y el HyperTransport respectivamente. INV =HYPERTHREADING

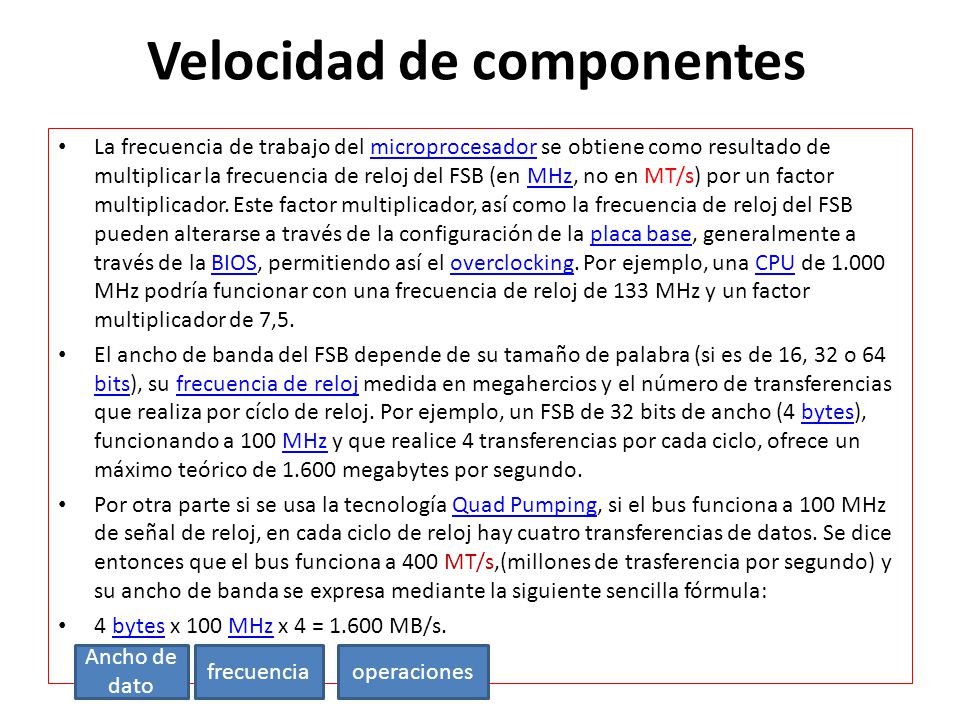

33 Velocidad de componentes
La frecuencia de trabajo del microprocesador se obtiene como resultado de multiplicar la frecuencia de reloj del FSB (en MHz, no en MT/s) por un factor multiplicador. Este factor multiplicador, así como la frecuencia de reloj del FSB pueden alterarse a través de la configuración de la placa base, generalmente a través de la BIOS, permitiendo así el overclocking. Por ejemplo, una CPU de MHz podría funcionar con una frecuencia de reloj de 133 MHz y un factor multiplicador de 7,5. El ancho de banda del FSB depende de su tamaño de palabra (si es de 16, 32 o 64 bits), su frecuencia de reloj medida en megahercios y el número de transferencias que realiza por cíclo de reloj. Por ejemplo, un FSB de 32 bits de ancho (4 bytes), funcionando a 100 MHz y que realice 4 transferencias por cada ciclo, ofrece un máximo teórico de megabytes por segundo. Por otra parte si se usa la tecnología Quad Pumping, si el bus funciona a 100 MHz de señal de reloj, en cada ciclo de reloj hay cuatro transferencias de datos. Se dice entonces que el bus funciona a 400 MT/s,(millones de trasferencia por segundo) y su ancho de banda se expresa mediante la siguiente sencilla fórmula: 4 bytes x 100 MHz x 4 = MB/s. Ancho de dato frecuencia operaciones

34
