1 Detección y corrección de errores
Código Hamming Detección y corrección de errores

2 Información Publicado en 1950 por Richard Hamming.
Se puede detectar error en un bit y corregirlo. Para errores en dos bits se utiliza Hamming extendido (pero no corrige). Se utiliza para reparar errores en la trasmisión de datos, donde puede haber perdidas.

3 Bits paridad/Bits datos
Agrega tres bits adicionales de comprobación por cada cuatro bits de datos del mensaje. Bits de paridad: Bits cuya posición es potencia de 2 (1,2,4,8,16,32,64,…) Bits de datos: Bits del resto de posiciones (3,5,6,7,9,10,11,12,13,14,15,17…)

4 Algoritmo Cada bit de paridad se obtiene con la paridad de algunos de los bits de datos: Posición 1 : Salta 0, Comp 1, Salta 1, Comp 1… Posición 2 : Salta 1, Comp 2, Salta 2, Comp 2… Posición 4 : Salta 3, Comp 4, Salta 4, Comp 4… Posición n : Salta n-1, Comp n, Salta n, Comp n..

5 Ejemplo: 0110101 p1 p2 d1 p3 d2 d3 d4 p4 d5 d6 d7 Palabra s/p 1 P1 P2
1 P1 P2 P3 Palabra c/p

6 Ejemplo: 0110101 p1 p2 d1 p3 d2 d3 d4 p4 d5 d6 d7 Palabra s/p 1 P1 P2
1 P1 P2 P3 Palabra c/p

7 Ejemplo: 0110101 p1 p2 d1 p3 d2 d3 d4 p4 d5 d6 d7 Palabra s/p 1 P1 P2
1 P1 P2 P3 Palabra c/p

8 Ejemplo: 0110101 p1 p2 d1 p3 d2 d3 d4 p4 d5 d6 d7 Palabra s/p 1 P1 P2
1 P1 P2 P3 Palabra c/p

9 Ejemplo: 0110101 p1 p2 d1 p3 d2 d3 d4 p4 d5 d6 d7 Palabra s/p 1 P1 P2
1 P1 P2 P3 P4 Palabra c/p

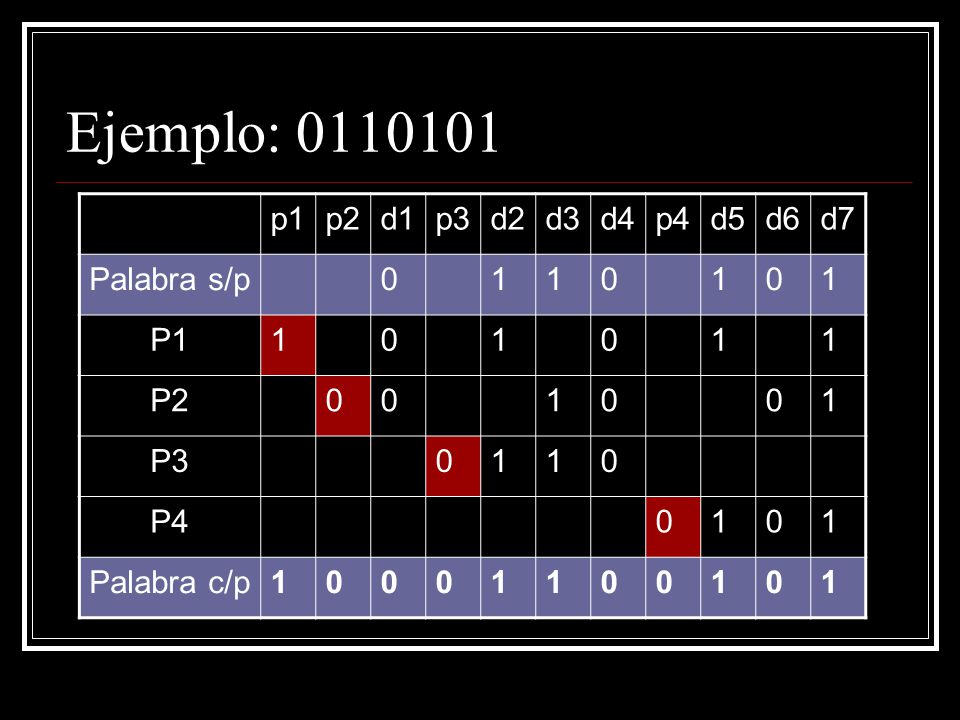

10 Ejemplo: 0110101 p1 p2 d1 p3 d2 d3 d4 p4 d5 d6 d7 Palabra s/p 1 P1 P2
1 P1 P2 P3 P4 Palabra c/p

11 Comprobando Error 10001100101 => 10001100001
Ahora supongamos que el 3° bit de derecha a izquierda cambia de 1 a 0, la nueva palabra seria: =>

12 Comprobando Error p1 p2 d1 p3 d2 d3 d4 p4 d5 d6 d7 Bit paridad
Palabra s/p 1 P1 P2 P3 P4 Palabra c/p

13 Comprobando Error p1 p2 d1 p3 d2 d3 d4 p4 d5 d6 d7 Bit paridad
Palabra s/p 1 P1 P2 P3 P4 Palabra c/p

14 Comprobando Error p1 p2 d1 p3 d2 d3 d4 p4 d5 d6 d7 Bit paridad
Palabra s/p 1 P1 P2 P3 P4 Palabra c/p

15 Comprobando Error p1 p2 d1 p3 d2 d3 d4 p4 d5 d6 d7 Bit paridad
Palabra s/p 1 P1 P2 P3 P4 Palabra c/p

16 Comprobando Error p1 p2 d1 p3 d2 d3 d4 p4 d5 d6 d7 Bit paridad
Palabra s/p 1 P1 P2 P3 P4 Palabra c/p

17 Corrigiendo error Los bits de paridad nos dicen que el error esta en la posición: 1001 = 9 El error está en el 9° bit: El número original era: =
