Bioingeniería1Bioingeniería1 U.N.C - FCEFyN - Ing. Walter Gómez - 1 Aparato Respiratorio Bioingeniería 1 L.I.A.D.E. Ing. Walter Gómez.

Presentación del tema: "Bioingeniería1Bioingeniería1 U.N.C - FCEFyN - Ing. Walter Gómez - 1 Aparato Respiratorio Bioingeniería 1 L.I.A.D.E. Ing. Walter Gómez."— Transcripción de la presentación:

1 Bioingeniería1Bioingeniería1 U.N.C - FCEFyN - Ing. Walter Gómez - 1 Aparato Respiratorio Bioingeniería 1 L.I.A.D.E. Ing. Walter Gómez

2 Bioingeniería1Bioingeniería1 U.N.C - FCEFyN - Ing. Walter Gómez - 2 Aparato Respiratorio Anatomía. Fisiología. Evaluación. Reemplazo temporal.

3 Bioingeniería1Bioingeniería1 U.N.C - FCEFyN - Ing. Walter Gómez - 3 Sistemas de diagnóstico, medición y tratamiento de la función respiratoria. Parte 2: Medición y diagnóstico de la función ventilatoria. Pletismografía

4 Bioingeniería1Bioingeniería1 U.N.C - FCEFyN - Ing. Walter Gómez - 4 Ventilación y Respiración Evaluación de la función pulmonar :  Volúmenes,flujos y presiones.  Mecánica Respiratoria.  Difusión y distribución. Reemplazo de la función ventilatoria:  Ventiladores.

5 Bioingeniería1Bioingeniería1 U.N.C - FCEFyN - Ing. Walter Gómez - 5 Métodos de valoración de Volúmenes  Pletismografía: mide el volúmen o cambio de un volúmen en una porción determinada del cuerpo. Puede medirse en la cavidad torácica o en sistemas que incluyen todo el cuerpo.

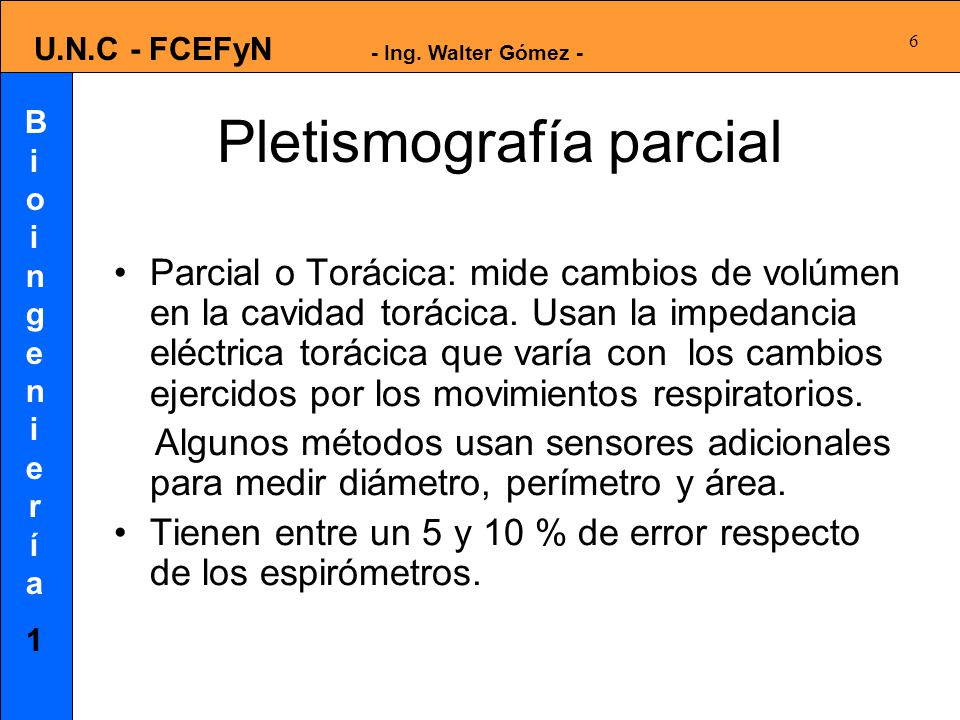

6 Bioingeniería1Bioingeniería1 U.N.C - FCEFyN - Ing. Walter Gómez - 6 Pletismografía parcial Parcial o Torácica: mide cambios de volúmen en la cavidad torácica. Usan la impedancia eléctrica torácica que varía con los cambios ejercidos por los movimientos respiratorios. Algunos métodos usan sensores adicionales para medir diámetro, perímetro y área. Tienen entre un 5 y 10 % de error respecto de los espirómetros.

7 Bioingeniería1Bioingeniería1 U.N.C - FCEFyN - Ing. Walter Gómez - 7

8 Bioingeniería1Bioingeniería1 8 Pletismografía - TBP De cuerpo entero: son aparatos especiales y sofisticados. Utilizan una cámpana cerrada de volúmen conocido -500 a 700 L-, dentro de ella se ubica al paciente. En la campana se miden presiones, flujo y cambios de volúmen. Hay tres tipos: de presión, de desplazamiento de volúmen y de desplazamiento de flujo.

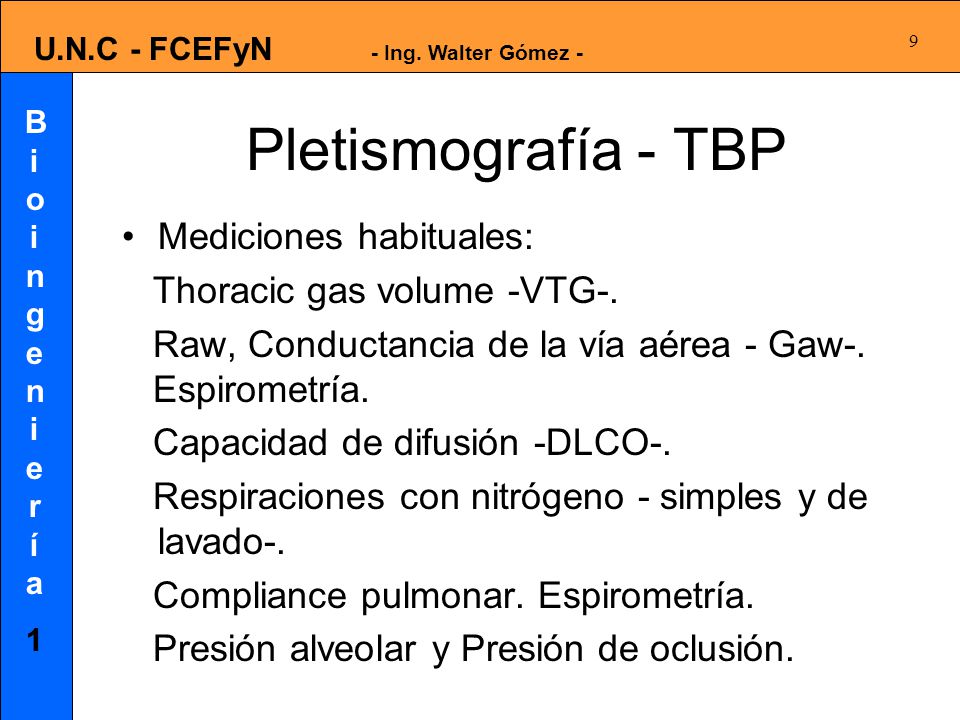

9 Bioingeniería1Bioingeniería1 U.N.C - FCEFyN - Ing. Walter Gómez - 9 Pletismografía - TBP Mediciones habituales: Thoracic gas volume -VTG-. Raw, Conductancia de la vía aérea - Gaw-. Espirometría. Capacidad de difusión -DLCO-. Respiraciones con nitrógeno - simples y de lavado-. Compliance pulmonar. Espirometría. Presión alveolar y Presión de oclusión.

10 Bioingeniería1Bioingeniería1 U.N.C - FCEFyN - Ing. Walter Gómez - 10 Pletismografía - TBP Todos los resultados y fórmulas son referenciados a ecuaciones de predicción y/o tablas de normalización. Se tiene en cuenta: edad, raza, historia pulmonar, tamaño y sexo del paciente, para validar los cálculos y maniobras del estudio. Los resultados se expresan en forma de curvas y tablas.

11 Bioingeniería1Bioingeniería1 U.N.C - FCEFyN - Ing. Walter Gómez - 11 Pletismografía - TBP Los sensores de flujo o volumen deben cumplir recomendaciones de la ATS. Especificaciones de los transductores: Mouth pressure: ±20 to 50 cm H 2 O Box pressure: ±2 cm H 2 O (500-L box) Flow: 0.05 to 1.5 L/s. Frec. Máx: 10 Hz.

12 Bioingeniería1Bioingeniería1 U.N.C - FCEFyN - Ing. Walter Gómez - 12 Pletismógrafo de cuerpo entero

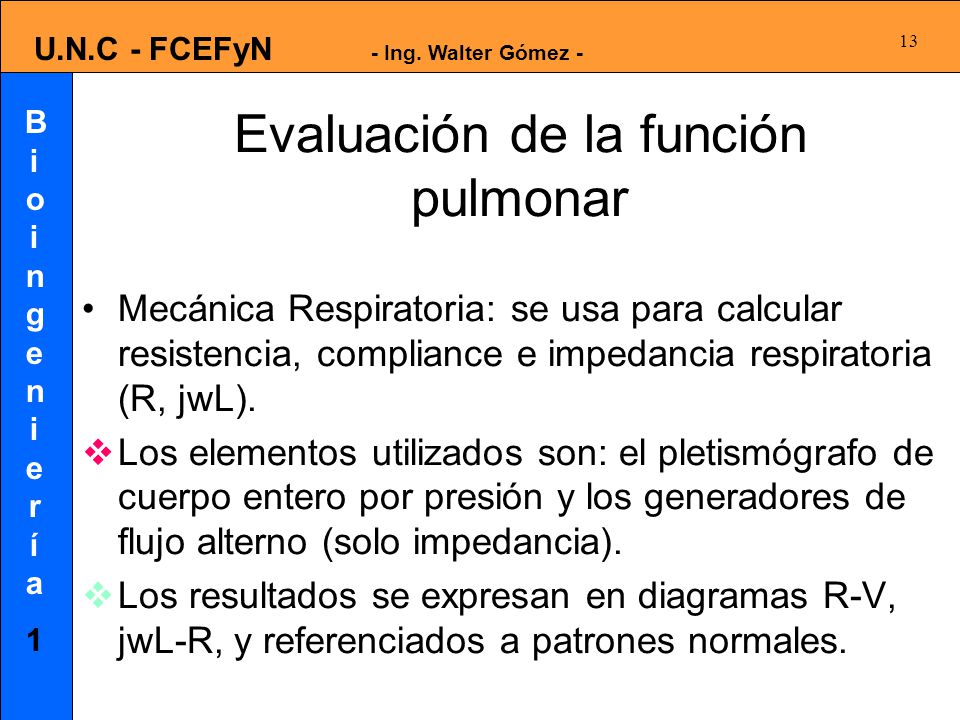

13 Bioingeniería1Bioingeniería1 U.N.C - FCEFyN - Ing. Walter Gómez - 13 Evaluación de la función pulmonar Mecánica Respiratoria: se usa para calcular resistencia, compliance e impedancia respiratoria (R, jwL).  Los elementos utilizados son: el pletismógrafo de cuerpo entero por presión y los generadores de flujo alterno (solo impedancia).  Los resultados se expresan en diagramas R-V, jwL-R, y referenciados a patrones normales.
