1 Novedades TopSolid’Progress 2013

2 Análisis del conjunto porta matriz

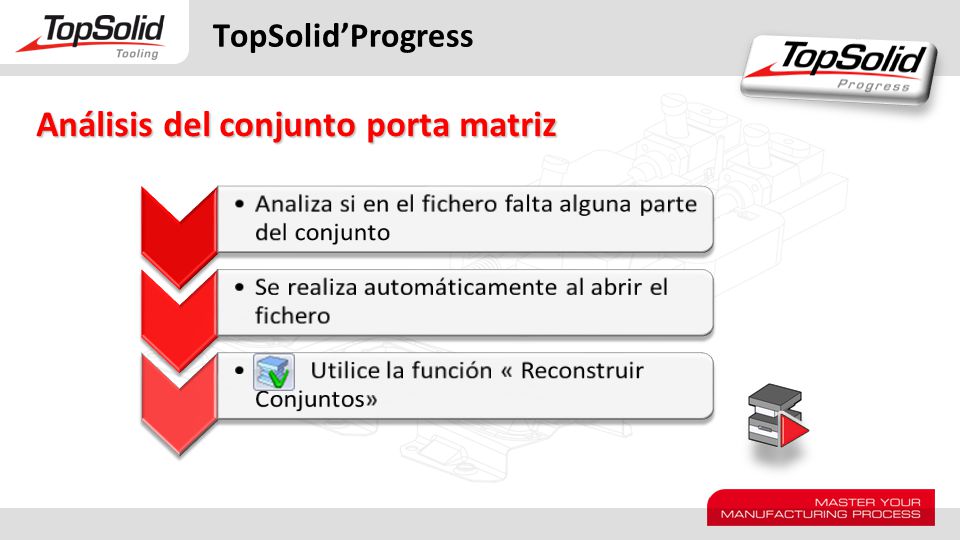

TopSolid’Progress Análisis del conjunto porta matriz Analiza si en el fichero falta alguna parte del conjunto Se realiza automáticamente al abrir el fichero Utilice la función « Reconstruir Conjuntos»

3 Operación de matriz de corte

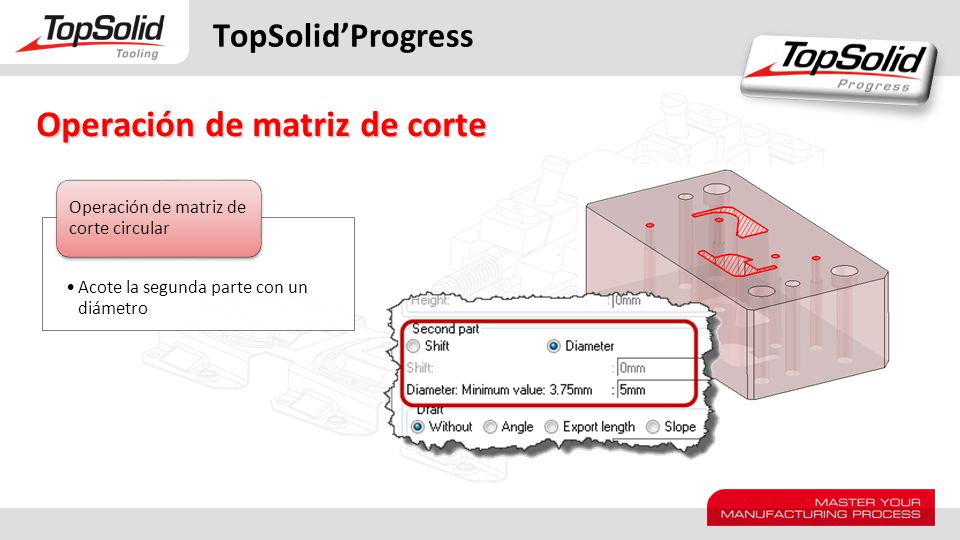

TopSolid’Progress Operación de matriz de corte Operación de matriz de corte circular Acote la segunda parte con un diámetro

4 Gestión de los cuerpos TopSolid’Progress Como funciona?
Funciones avanzadas para piezas tipo conectores Como funciona? Dividir Borrar cuerpos Mover cuerpos Añadir cuerpos Unir

5 Aislar doblados complejos

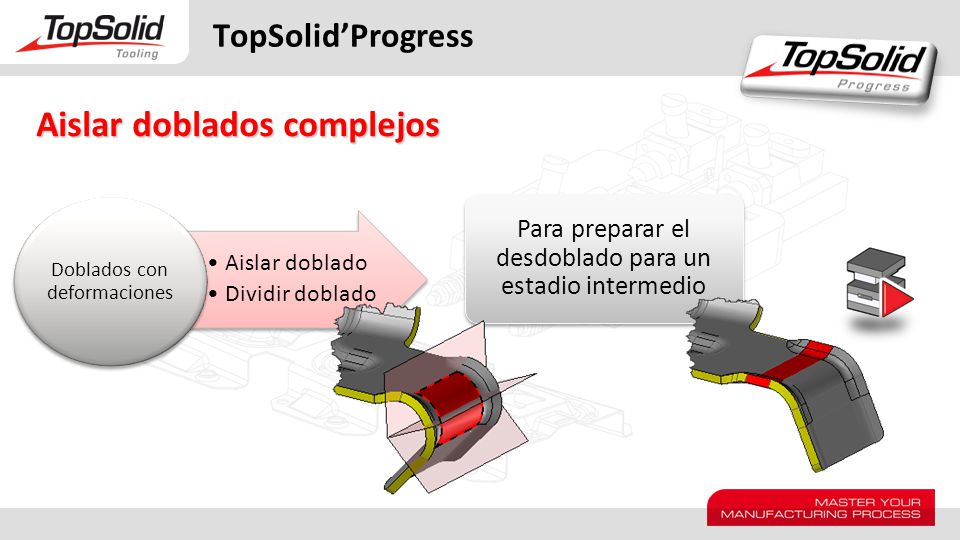

TopSolid’Progress Aislar doblados complejos Doblados con deformaciones Aislar doblado Dividir doblado Para preparar el desdoblado para un estadio intermedio

6 Analizar el resultado del desdoblado
TopSolid’Progress Analizar el resultado del desdoblado Dos nuevos análisis con FTI Zonas de seguridad Zonas con deformaciones

7 Análisis del resultado del desdoblado

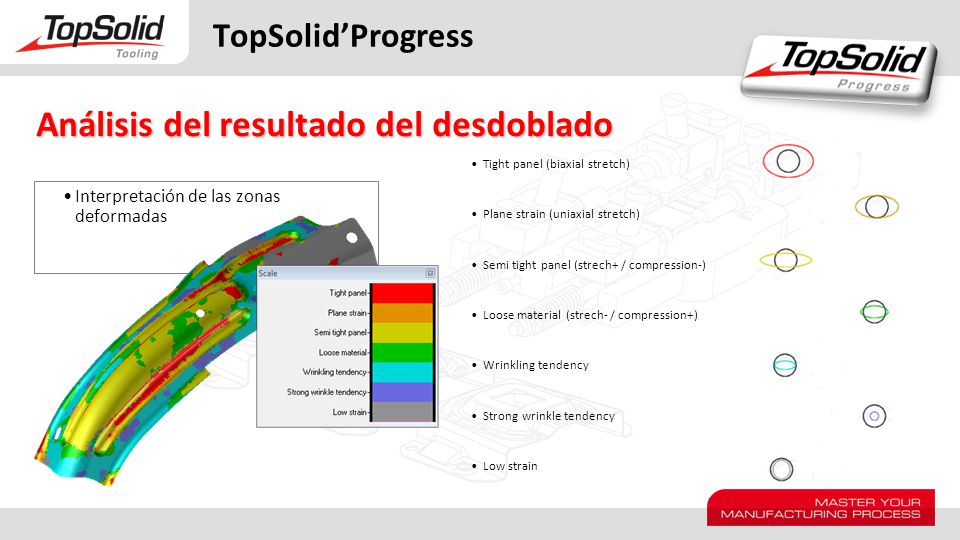

TopSolid’Progress Análisis del resultado del desdoblado Tight panel (biaxial stretch) Plane strain (uniaxial stretch) Semi tight panel (strech+ / compression-) Loose material (strech- / compression+) Wrinkling tendency Strong wrinkle tendency Low strain Interpretación de las zonas deformadas

8 Mantiene el tipo de caras de la geometría
TopSolid’Progress Superficies líder : nuevo modo Mantiene el tipo de caras de la geometría Extender caras TopSolid2013 Dublin

9 EXTENSIÓN DESPLEGAR OPERACIÓN INTEGRADA PARA DESDOBLAR LATERALES

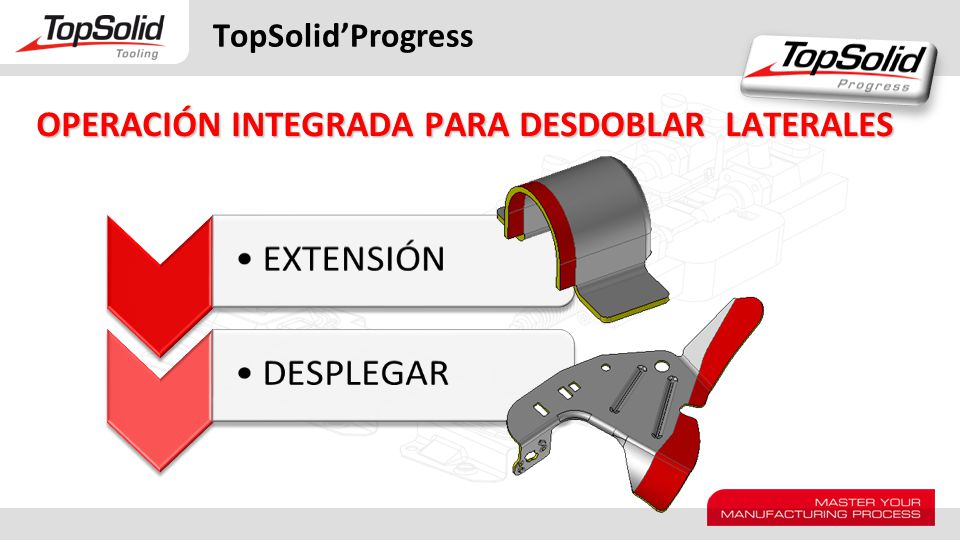

TopSolid’Progress OPERACIÓN INTEGRADA PARA DESDOBLAR LATERALES EXTENSIÓN DESPLEGAR

10 Desdoblar laterales : Extender

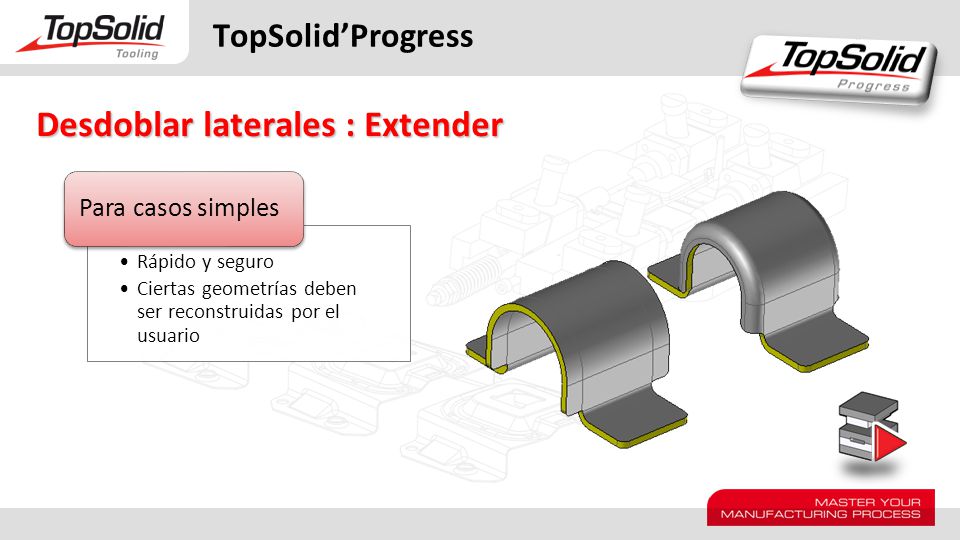

TopSolid’Progress Desdoblar laterales : Extender Para casos simples Rápido y seguro Ciertas geometrías deben ser reconstruidas por el usuario

11 Desdoblar laterales : Desplegar

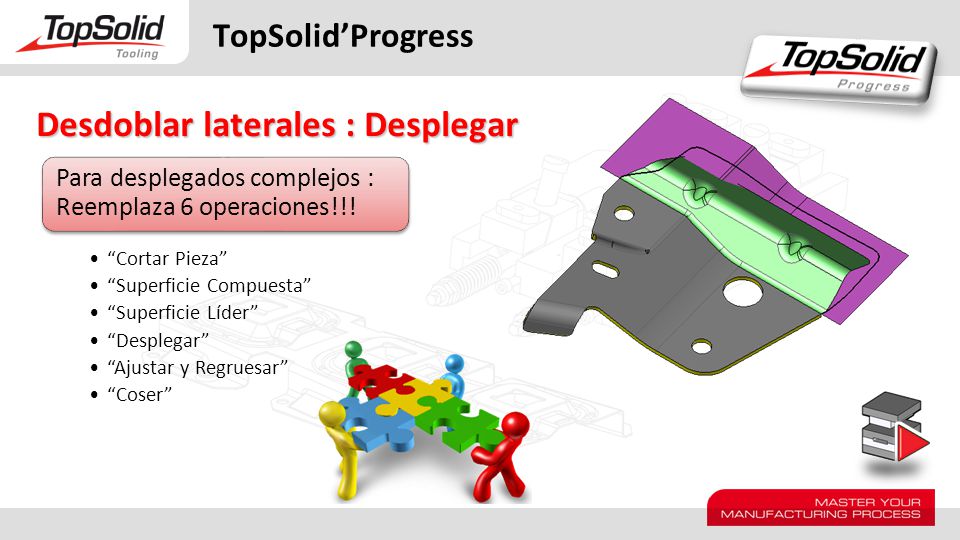

TopSolid’Progress Desdoblar laterales : Desplegar Para desplegados complejos : Reemplaza 6 operaciones!!! “Cortar Pieza” “Superficie Compuesta” “Superficie Líder” “Desplegar” “Ajustar y Regruesar” “Coser”

12 Desdoblar laterales: Desplegar

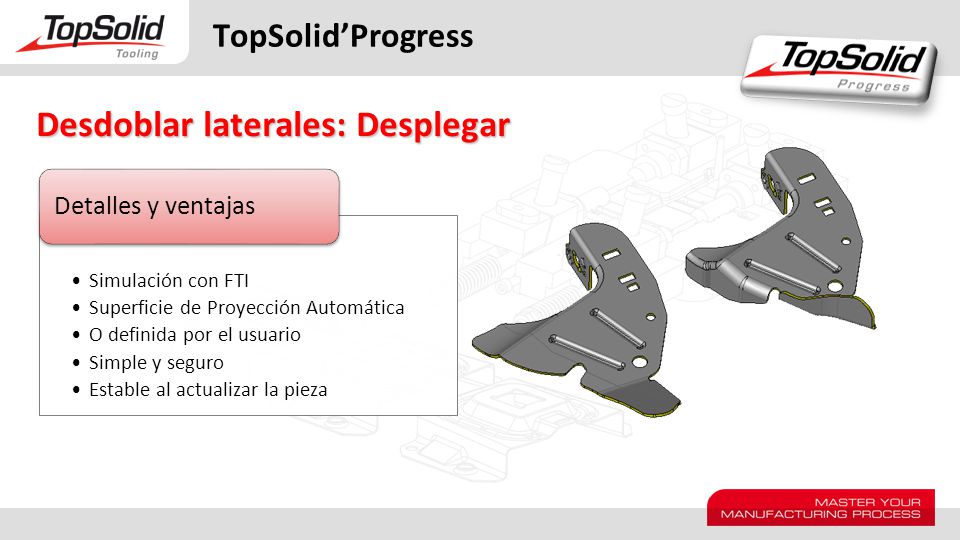

TopSolid’Progress Desdoblar laterales: Desplegar Detalles y ventajas Simulación con FTI Superficie de Proyección Automática O definida por el usuario Simple y seguro Estable al actualizar la pieza

13 Desdoblar laterales: Desplegar

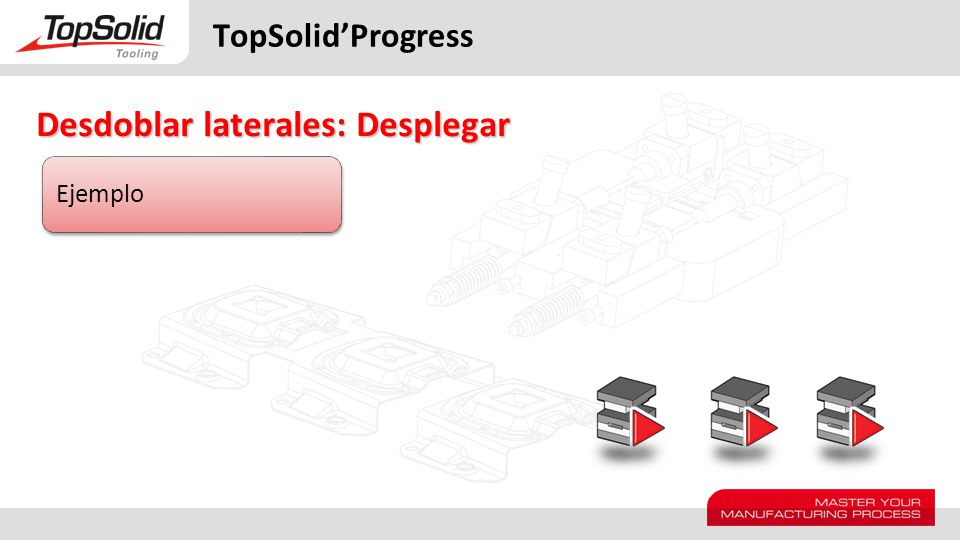

TopSolid’Progress Desdoblar laterales: Desplegar Ejemplo

14 Novedades TopSolid’Mold 2013

15 Superficies de partición

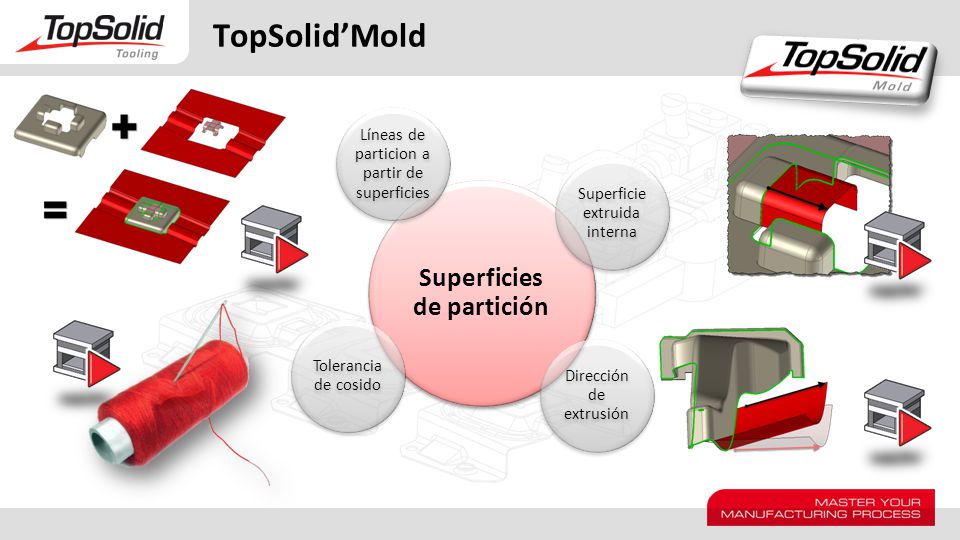

TopSolid’Mold Superficies de partición Líneas de particion a partir de superficies Superficie extruida interna Dirección de extrusión Tolerancia de cosido

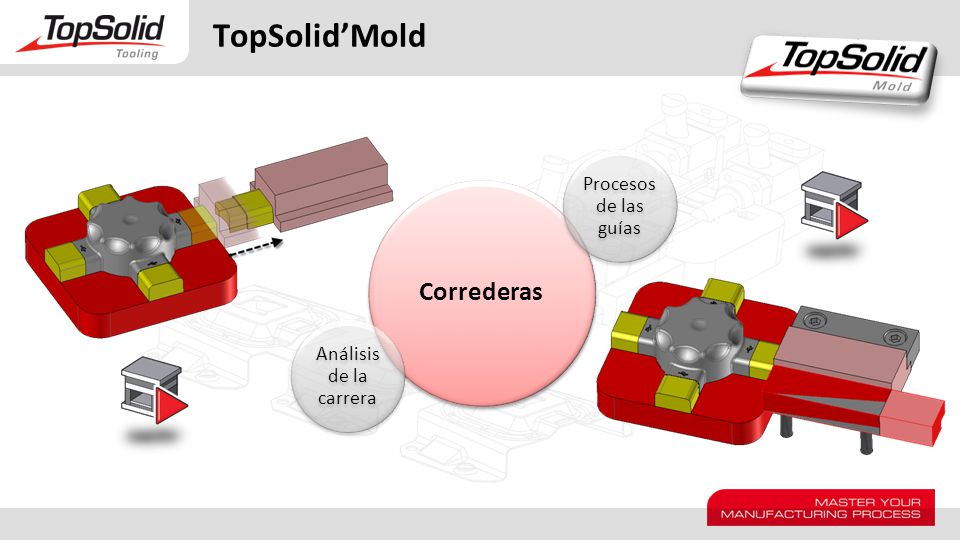

16 TopSolid’Mold Correderas Procesos de las guías Análisis de la carrera

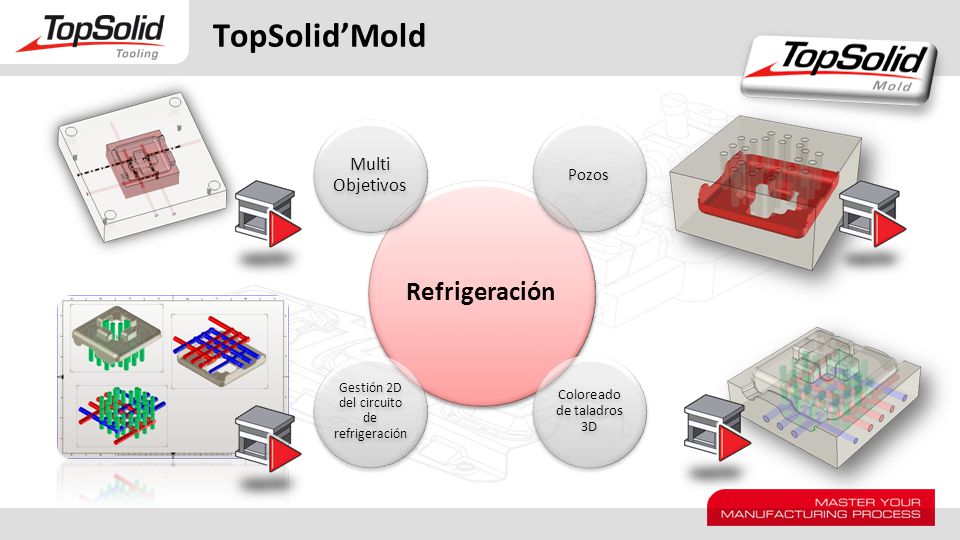

17 TopSolid’Mold Refrigeración Multi Objetivos Pozos
Coloreado de taladros 3D Gestión 2D del circuito de refrigeración Multi Objetivos

18 Novedades TopSolid’Electrode 2013

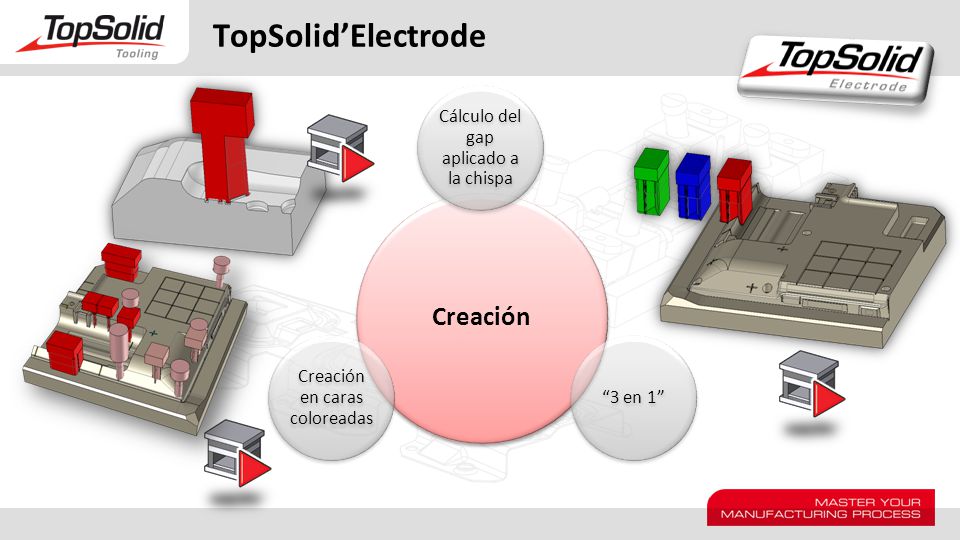

19 TopSolid’Electrode Creación Creación en caras coloreadas “3 en 1”
Cálculo del gap aplicado a la chispa “3 en 1” Creación en caras coloreadas

20 Novedades TopSolid’Design 7.7

21 TopSolid’Design Primero necesitamos una Buena Base !

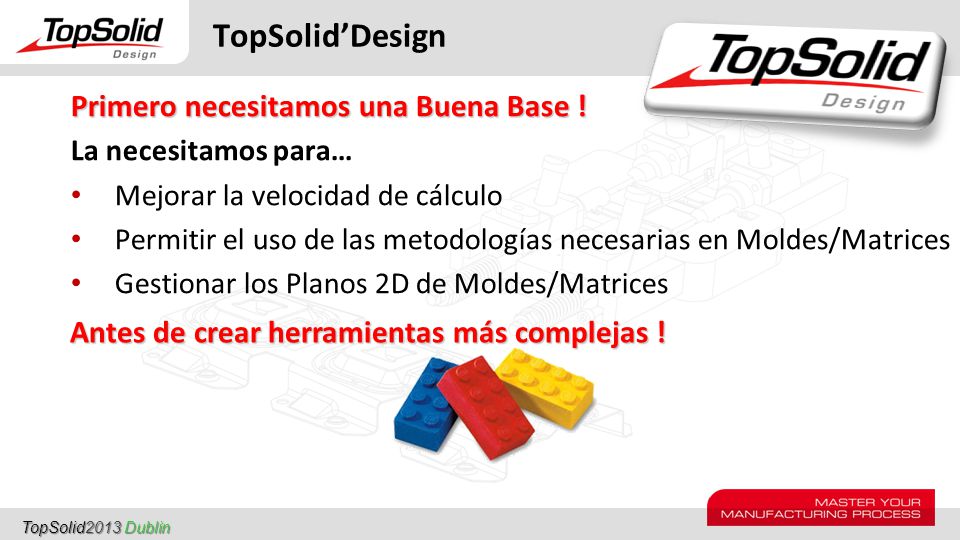

La necesitamos para… Mejorar la velocidad de cálculo Permitir el uso de las metodologías necesarias en Moldes/Matrices Gestionar los Planos 2D de Moldes/Matrices Antes de crear herramientas más complejas ! TopSolid2013 Dublin

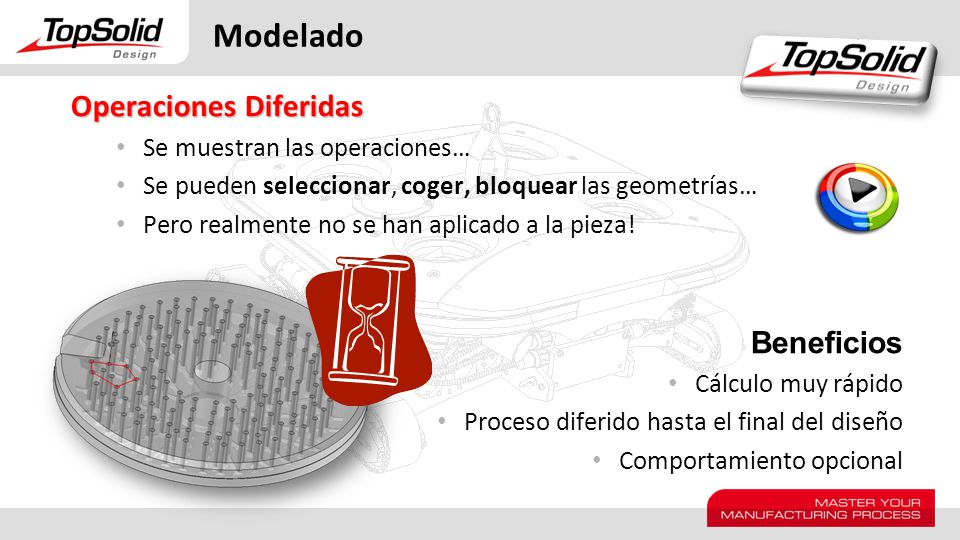

22 Modelado Operaciones Diferidas Beneficios Se muestran las operaciones…
Se pueden seleccionar, coger, bloquear las geometrías… Pero realmente no se han aplicado a la pieza! Beneficios Cálculo muy rápido Proceso diferido hasta el final del diseño Comportamiento opcional

23 Conjuntos Árbol de gestión de las piezas

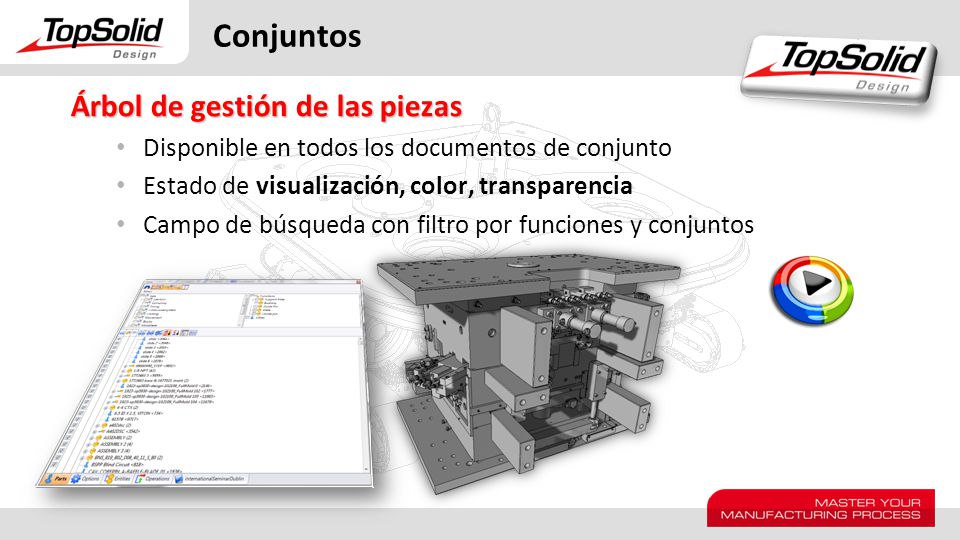

Disponible en todos los documentos de conjunto Estado de visualización, color, transparencia Campo de búsqueda con filtro por funciones y conjuntos

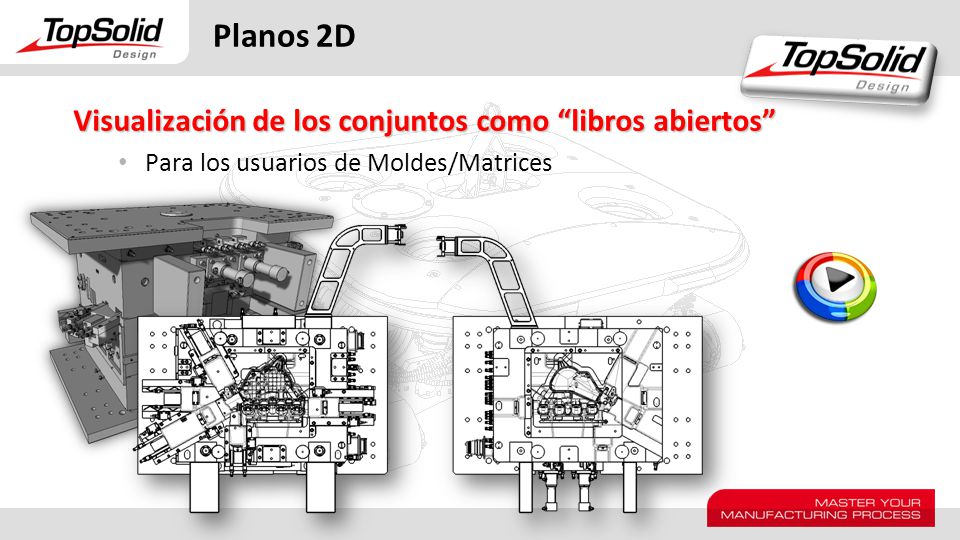

24 Planos 2D Visualización de los conjuntos como “libros abiertos”
Para los usuarios de Moldes/Matrices

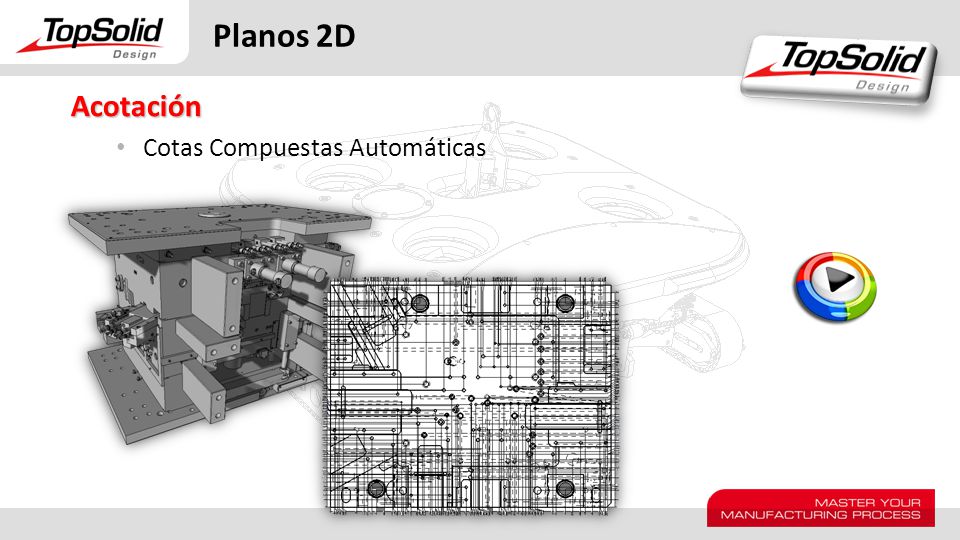

25 Planos 2D Acotación Cotas Compuestas Automáticas

26 TopSolid’Split 7.7

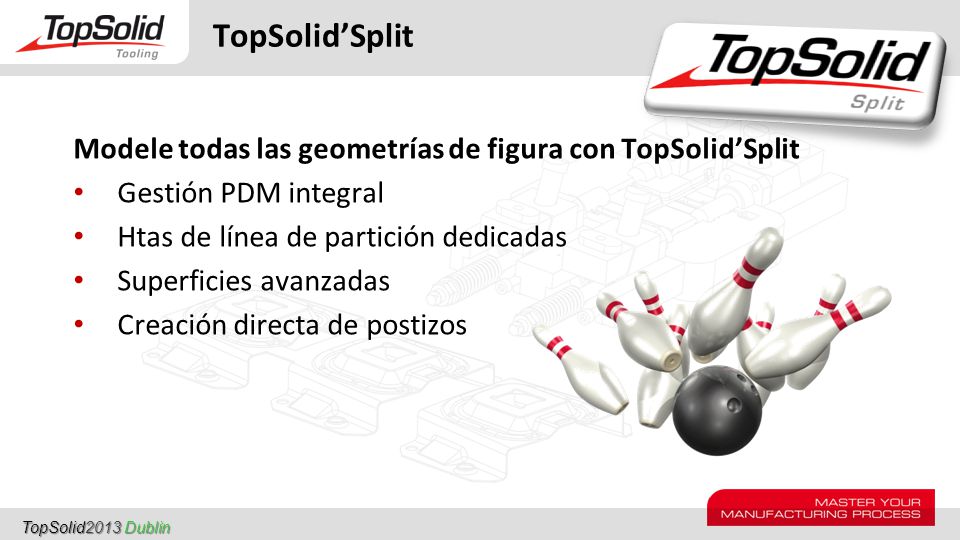

27 TopSolid’Split Modele todas las geometrías de figura con TopSolid’Split Gestión PDM integral Htas de línea de partición dedicadas Superficies avanzadas Creación directa de postizos TopSolid2013 Dublin

28 TopSolid’Split Preparación de la pieza y dimensiones del bloque

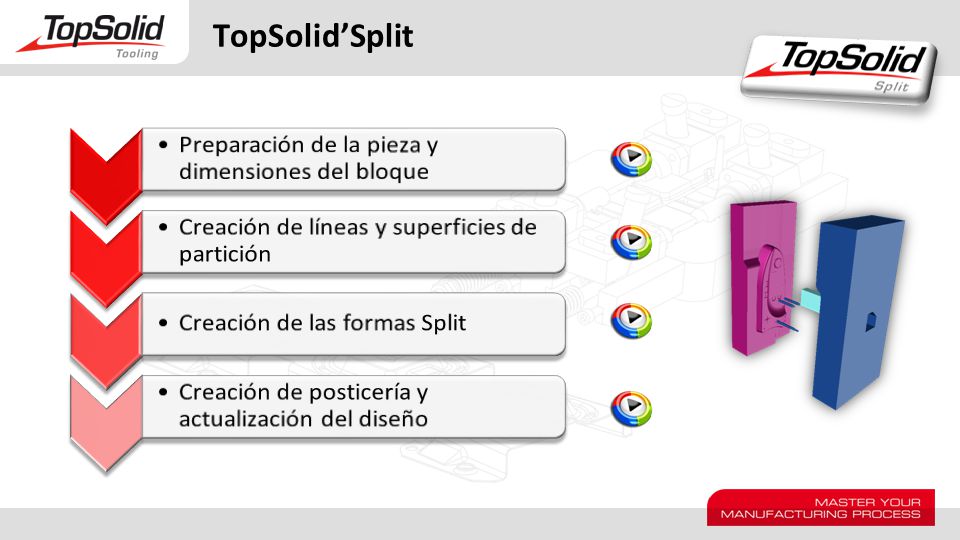

Creación de líneas y superficies de partición Creación de las formas Split Creación de posticería y actualización del diseño
