OBSERVACIONES CONVENCIONALES SUPERFICIE Tierra.- SYNOP, METAR, Est. Aut. Mar.- SHIP, DRIBU ALTURA Sondeos.- TEMP Aviones.- AIREP, ACAR, AMDAR.

Presentación del tema: "OBSERVACIONES CONVENCIONALES SUPERFICIE Tierra.- SYNOP, METAR, Est. Aut. Mar.- SHIP, DRIBU ALTURA Sondeos.- TEMP Aviones.- AIREP, ACAR, AMDAR."— Transcripción de la presentación:

1 OBSERVACIONES CONVENCIONALES SUPERFICIE Tierra.- SYNOP, METAR, Est. Aut. Mar.- SHIP, DRIBU ALTURA Sondeos.- TEMP Aviones.- AIREP, ACAR, AMDAR

2 OBSERVACIONES NO CONVENCIONALES IMÁGENES DE SATÉLITE IMÁGENES RADAR RED DE DESCARGAS ELÉCTRICAS

3

4 INTERPRETACIÓN DE IMÁGENES DE SATÉLITE Junio 2009

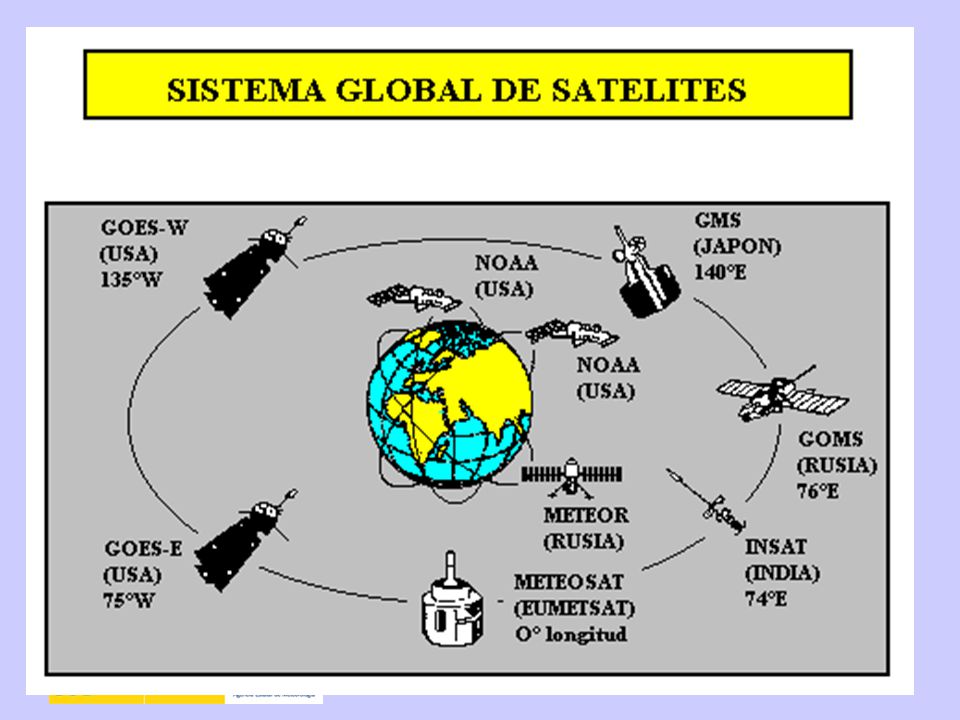

5 SATÉLITES METEOROLÓGICOS Geoestacionarios Están a 36.000 km. de la Tierra Giran con la Tierra Heliosíncronos o polares Están a 800 km. de la Tierra Pasan por los polos

6

7

8

9

10 SATÉLITES METEOROLÓGICOS Geoestacionarios Misma zona / No latitudes altas 48 imágenes al día Heliosíncronos o polares Van moviéndose con el Sol / Polos 2 conjuntos de imágenes al día

11 CONCEPTOS BÁSICOS Los satélites meteorológicos miden radiación electromagnética mediante elradiómetro.

12

13 CONCEPTOS BÁSICOS Radiación solar.- Visible (VIS) e Infrarrojo (IR) Radiación Terrestre.- IR

14 CONCEPTOS BÁSICOS Radiación incidente.- Parte absorbida, parte transmitida y parte reflejada:

15 Radiación incidente Radiación reflejada Radiación transmitida Radiación absorbida

16 CONCEPTOS BÁSICOS Atmósfera.- Casi transparente para la radiación solar; refleja parte de la radiación terrestre. Nubes.- Reflejan parte de la radiación solar y de la radiación terrestre

17 CANALES Los canales en los que mide un satélite son: VIS (visible) IR (infrarrojo) WV (vapor de agua)

18 CANAL VIS Mide la radiación solar reflejada La radiación solar reflejada, reflectividad o albedo es una característica de cada cuerpo.

19 CANAL VIS

20 Reflectividad depende de: Intensidad radiación incidente Factores geo- y radiométricos Naturaleza del cuerpo: mayor espesor y concentración, mayor reflectividad

21

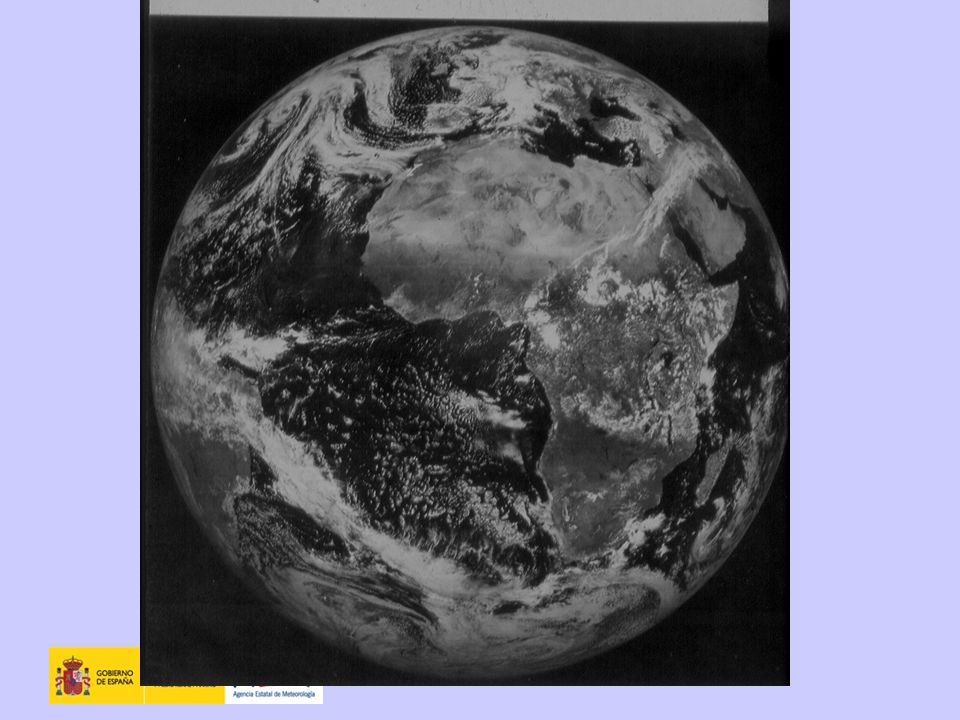

22 CANAL VIS Mar.- Muy mal reflector Tierra.- Mal reflector (excepciones) Nubes.- Buenos reflectores (mejor cuanto más espesas)

23 CANAL VIS Alta reflectividad.- Zonas blancas Baja reflectividad.- Zonas oscuras

24

25

26 CANAL VIS VENTAJAS: Fácil interpretación Buenos contrastes Tierra-mar Bordes bien definidos

27 CANAL VIS INCONVENIENTES: Sólo imágenes diurnas No detecta capas múltiples No puede determinar alturas

28 CANAL IR Radiación térmica.- Depende de la Temperatura (T) de cada cuerpo. Sistema Tierra-Atmósfera.- Radiación en el Infrarrojo (IR) Atmósfera.- T desciende con la altura Según T distinto color

29 CANAL IR T alta.- Colores oscuros T baja.- Colores claros Cuanto más oscuro más caliente

30

31

32 CANAL IR VENTAJAS: Detecta capas múltiples Detecta bien las nubes delgadas y frías Podemos detectar variaciones en la temperatura de la superficie del mar (SST)

33 CANAL IR INCONVENIENTES: Niebla y nubes bajas indistinguibles Débil contraste entre niebla y Tierra Variación contrastes Tierra-mar

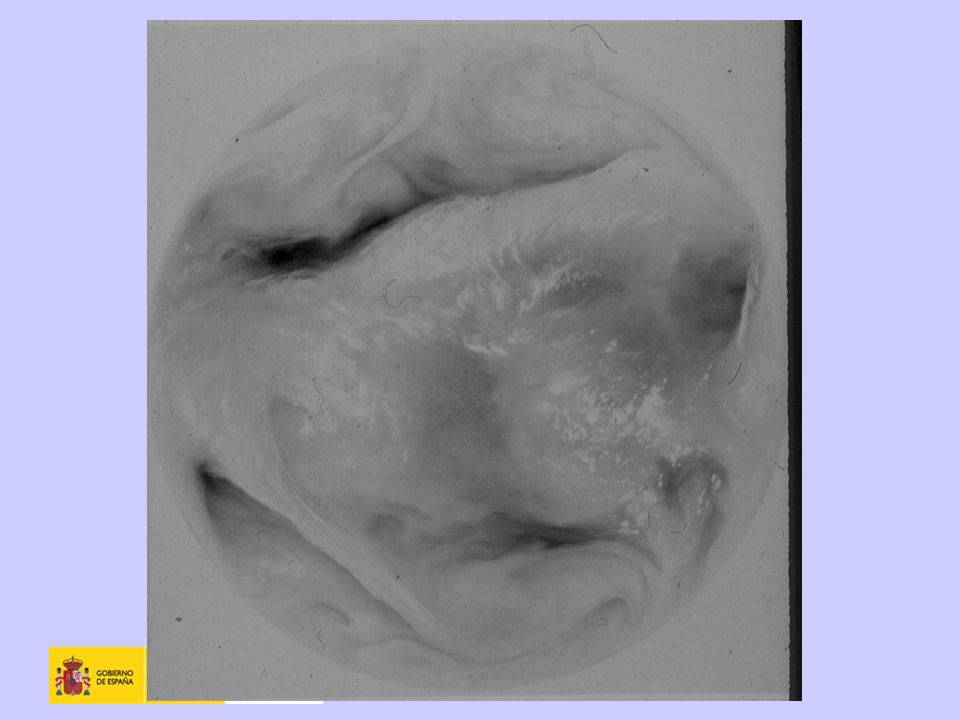

34 CANAL WV Detecta la absorción del vapor de agua (WV) en la atmósfera Información acerca de la cantidad y distribución del vapor de agua en atmósfera

35 CANAL WV Visión del desarrollo de las características asociadas a la circulación general atmosférica en la media y alta atmósfera

36 CANAL WV Zonas Secas.- Tonalidad negra Capas húmedas.- Grises claros o blancos Si hay nubes altas.- Manchas lechosas

37 CANAL WV VENTAJAS: Útil para localizar: Vaguadas en 300 y 500 mb Zonas de deformación Bajas en altura y posterior evolución Máximos de viento

38 CANAL WV VENTAJAS: Visión del campo de humedad aunque no existan nubes

39 CANAL WV INCONVENIENTES: Difícil interpretación No da información de niveles bajos

40

41 NUBES Saturación / Condensación Condensación por ascenso Ascensos lentos.- Nubes estratiformes (St, Sc) Ascensos bruscos.- Nubes cumuliformes (Cu, Cb)

42 NUBES

43

44

45 IDENTIFICACIÓN DE NUBES TEXTURA Y APARIENCIA: Estratiformes.- Suaves y continuas Cumuliformes.- Abultadas Cirriformes.- Sedosas o fibrosas

46

47

48 DIRECCIONES http//www.inm.es http://www.inm.es/web/sup/ciencia/ divulga/tempoweb/main.html http://www.eumetsat.int/Home/index.htm

49 DESCARGAS ELÉCTRICAS

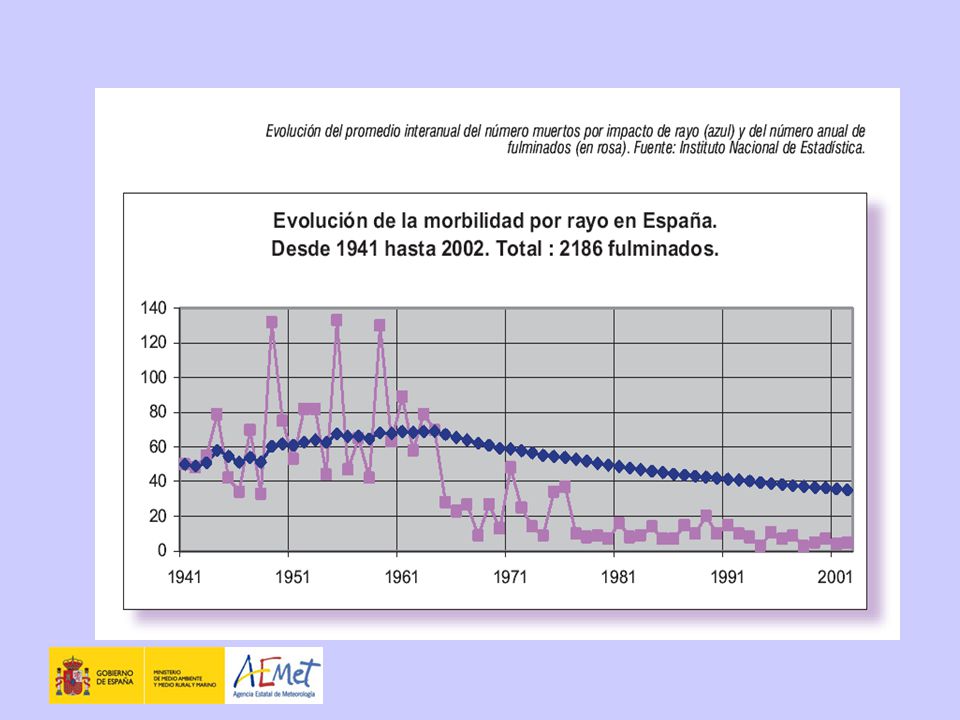

50 Observación de la atmósfera: descargas eléctricas Estaciones de radiodetección que alimentan al Sistema de Alerta Por Impacto de Rayos (SAPIR).

51

52 Fuente: El valor de la información sobre la electricidad atmosférica. Francisco Pérez Puebla, AEMet, fperez@inm.es

53 Fuente: www.incendiosforestales.orgwww.incendiosforestales.org Dirección General de la biodiversidad

54 DESCARGAS ELÉCTRICAS

55

56 RADARES

57

58

59

60 Red de radares de la AEMet

61 ESTIMACIÓN DE LA PRECIPITACIÓN RELACIÓN Z/R (Reflectividad / Precipitación) Z = A R b Marshall-Palmer.- A = 200; b = 1,6

62 17 de octubre de 2006 06 UTC Radar + Satélite
