Interpretación Sísmica

Presentación del tema: "Interpretación Sísmica"— Transcripción de la presentación:

1 Interpretación Sísmica

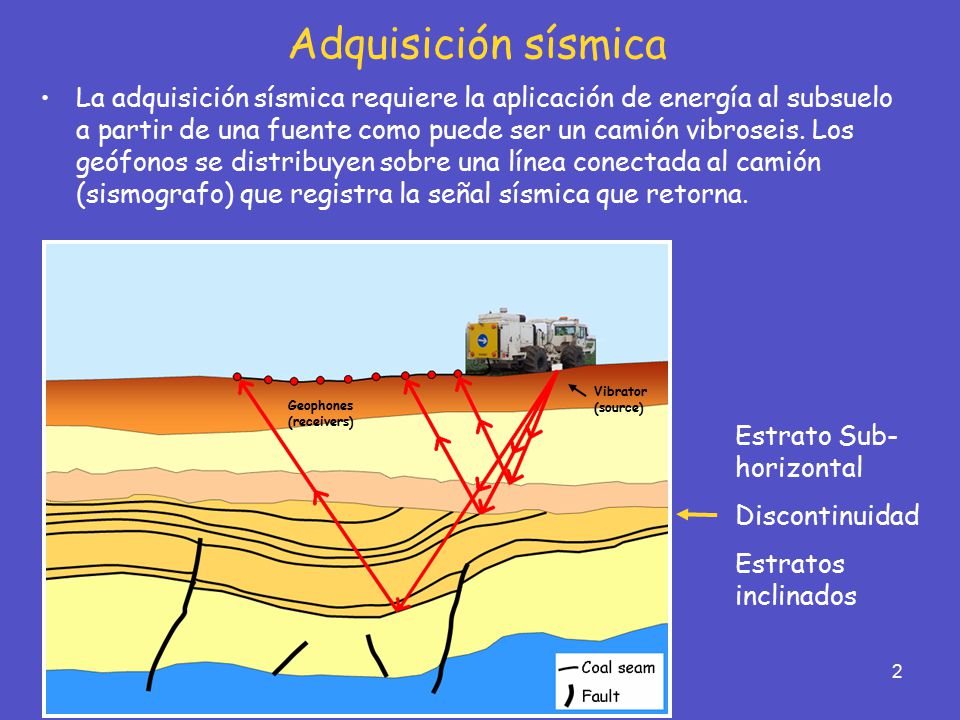

2 Adquisición sísmica La adquisición sísmica requiere la aplicación de energía al subsuelo a partir de una fuente como puede ser un camión vibroseis. Los geófonos se distribuyen sobre una línea conectada al camión (sismografo) que registra la señal sísmica que retorna. Vibrator (source) Geophones (receivers) Estrato Sub-horizontal Discontinuidad Estratos inclinados

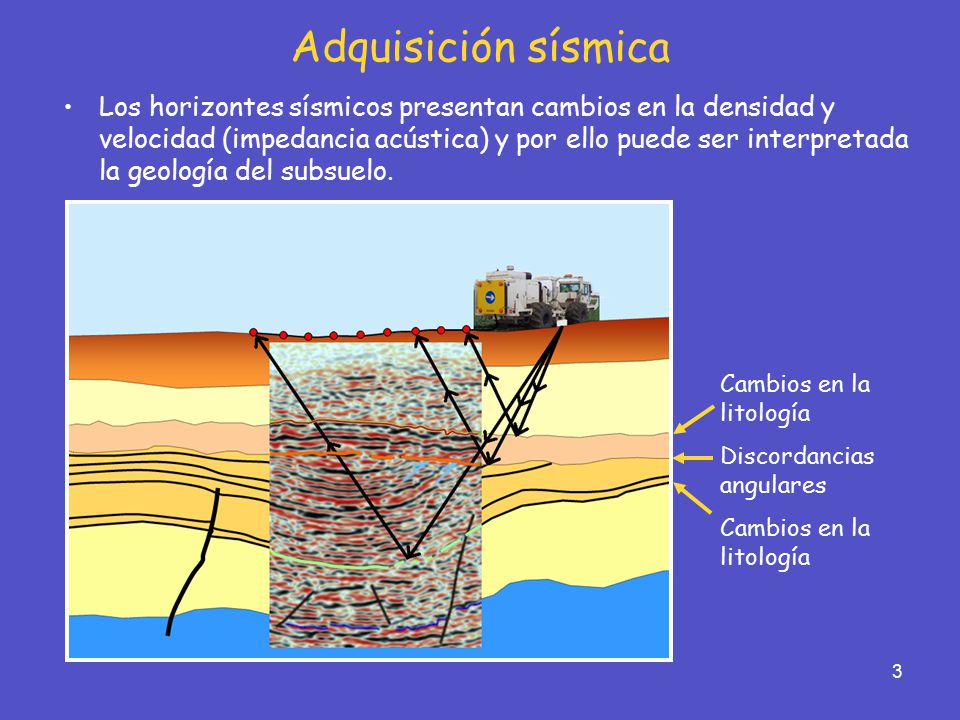

3 Adquisición sísmica Los horizontes sísmicos presentan cambios en la densidad y velocidad (impedancia acústica) y por ello puede ser interpretada la geología del subsuelo. Cambios en la litología Discordancias angulares

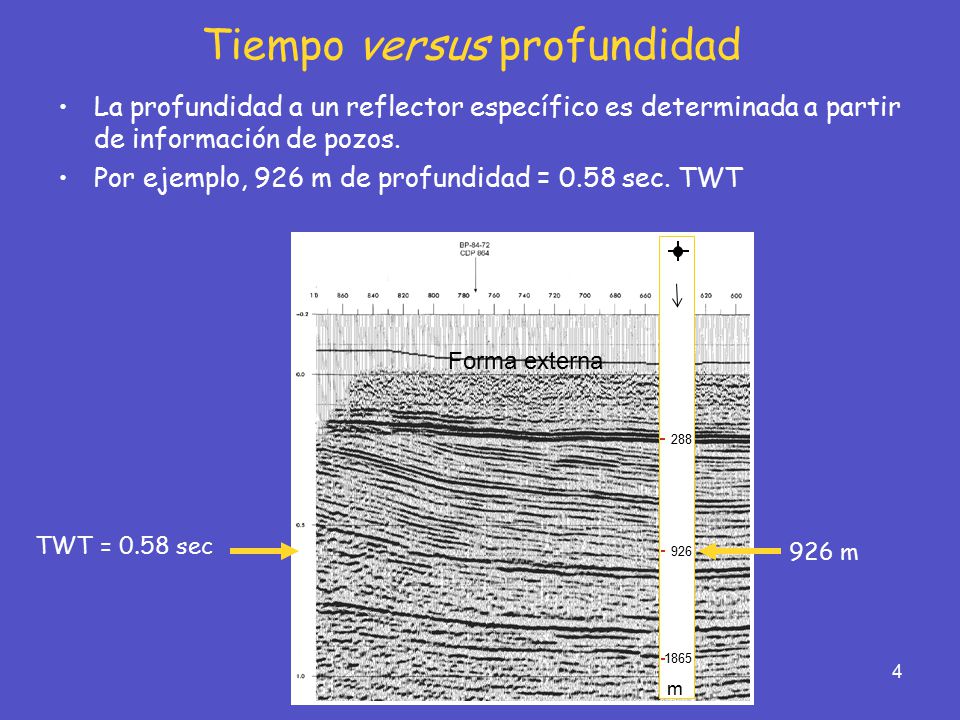

4 Tiempo versus profundidad
La profundidad a un reflector específico es determinada a partir de información de pozos. Por ejemplo, 926 m de profundidad = 0.58 sec. TWT Forma externa 288 TWT = 0.58 sec 926 m 926 1865 m

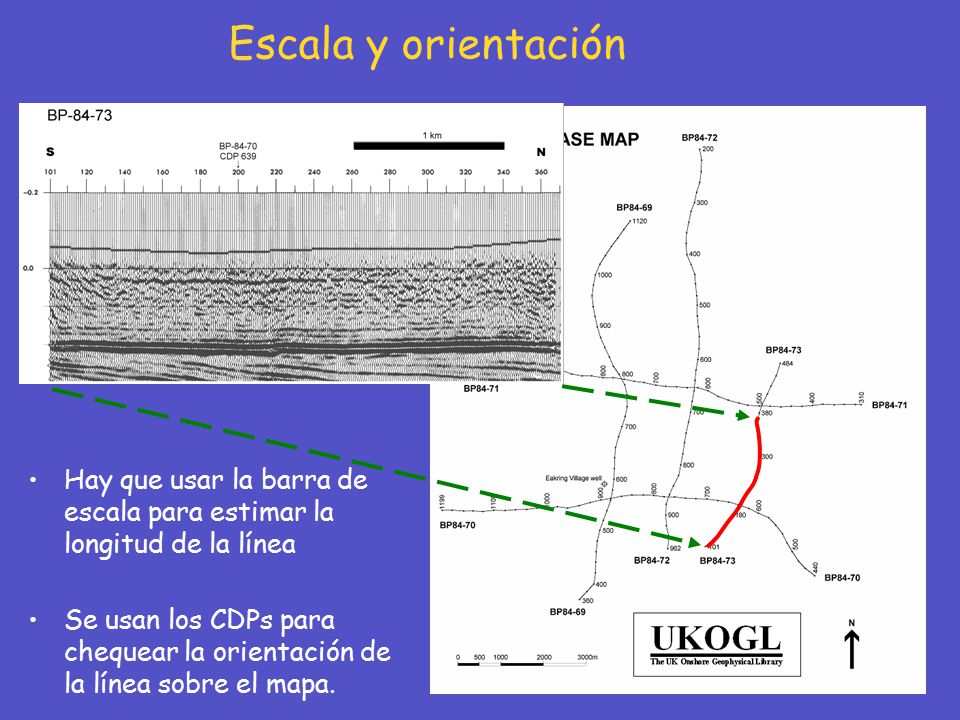

5 Escala y orientación Hay que usar la barra de escala para estimar la longitud de la línea Se usan los CDPs para chequear la orientación de la línea sobre el mapa.

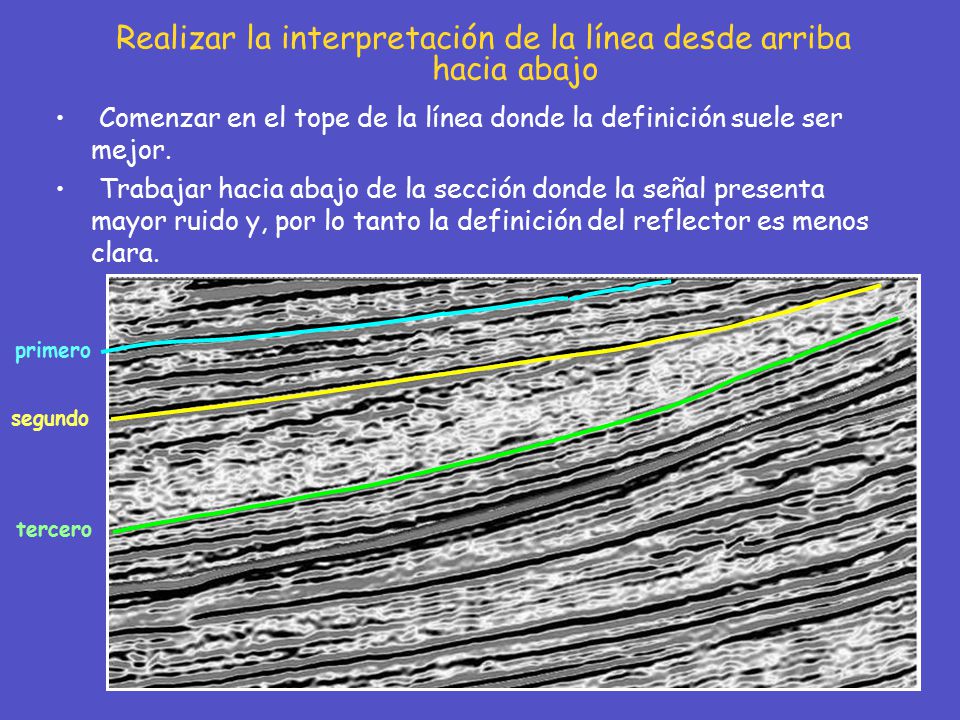

6 Realizar la interpretación de la línea desde arriba hacia abajo
Comenzar en el tope de la línea donde la definición suele ser mejor. Trabajar hacia abajo de la sección donde la señal presenta mayor ruido y, por lo tanto la definición del reflector es menos clara. segundo primero tercero

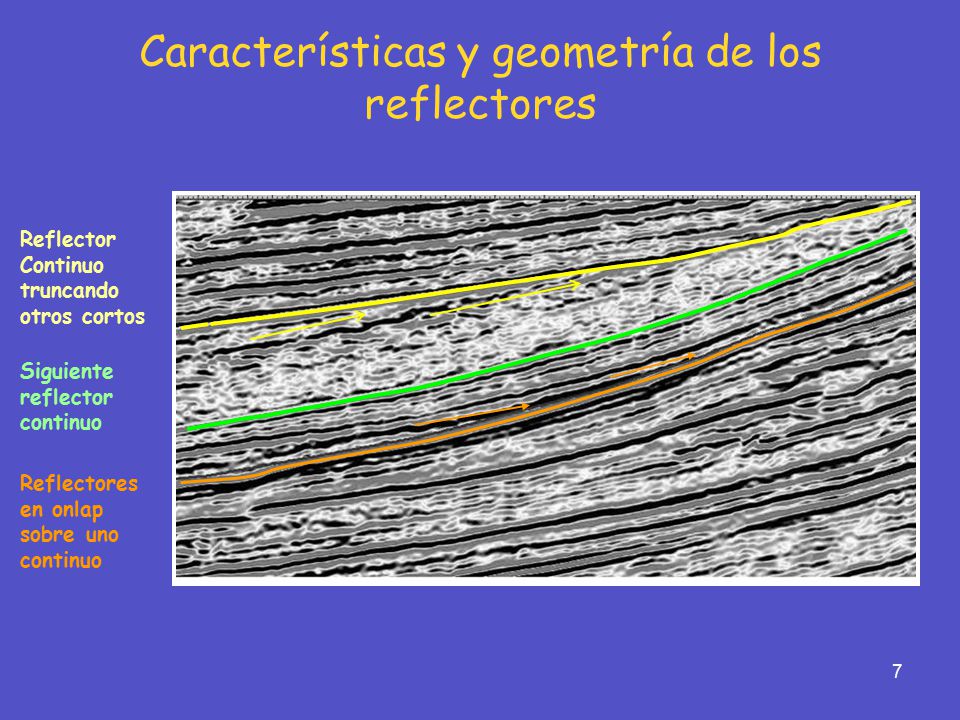

7 Características y geometría de los reflectores
Reflector Continuo truncando otros cortos Siguiente reflector continuo Reflectores en onlap sobre uno continuo

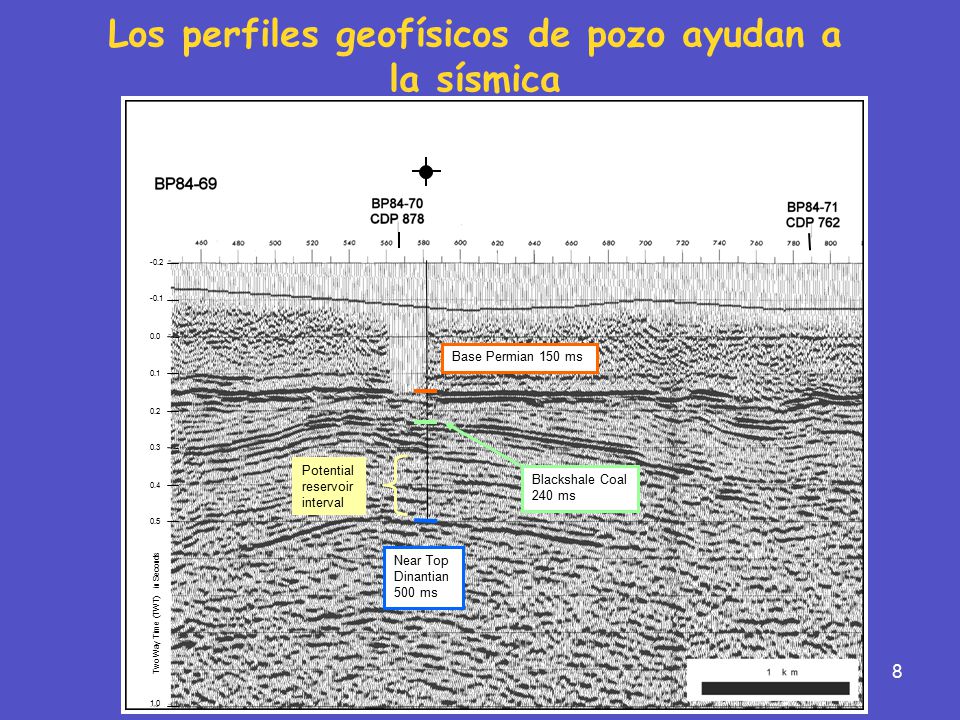

8 Los perfiles geofísicos de pozo ayudan a la sísmica
Eakring Village (projected) 0.1 0.2 0.3 0.4 0.5 1.0 0.0 -0.1 -0.2 Base Permian 150 ms Base Permian 150 ms Potential reservoir interval Blackshale Coal 240 ms Blackshale Coal 240 ms Near Top Dinantian 500 ms Two Way Time (TWT) in Seconds

9 Ejemplo de Correlación en dos líneas de la Base del Pérmico
Eakring Village (projected) Se comienza interpretando la Base del Pérmico a partir de la información del pozo ubicado cerca de la línea 69. Luego se marca la Base del Pérmico en la línea 70 donde se intercepta con la línea 69. Finalmente, se interpreta la Base del Pérmico en la línea 70.

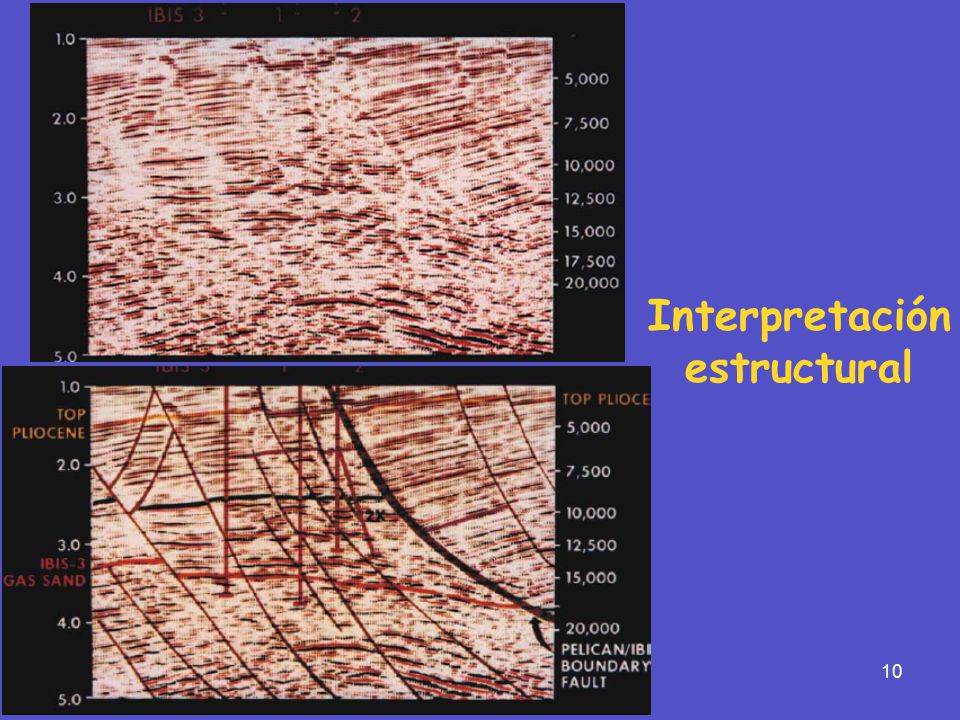

10 Interpretación estructural

11 Sismoestratigrafía

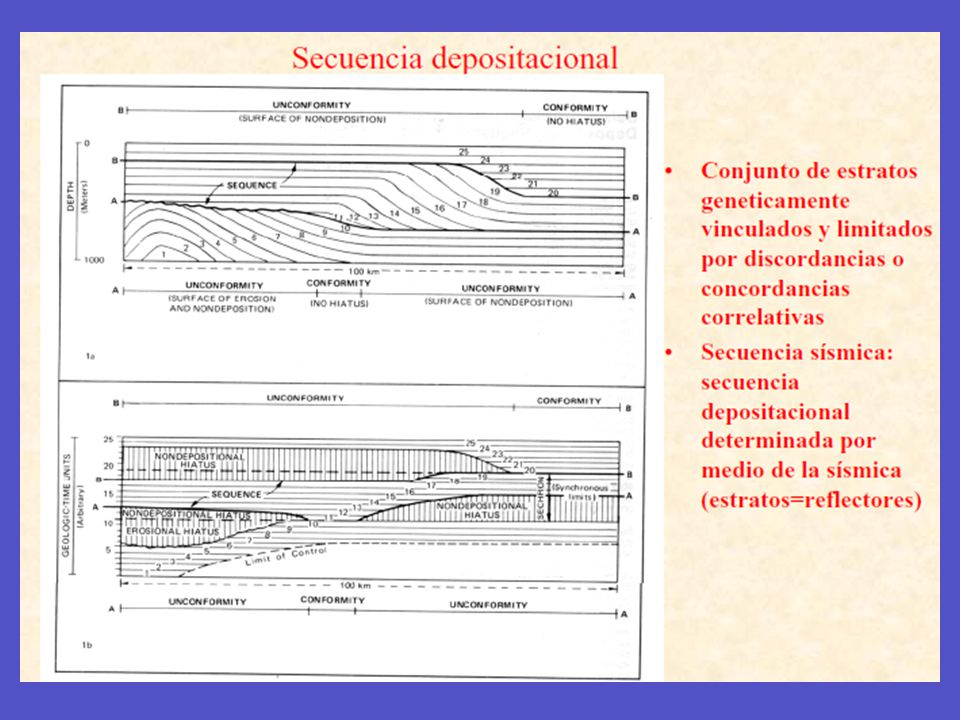

12

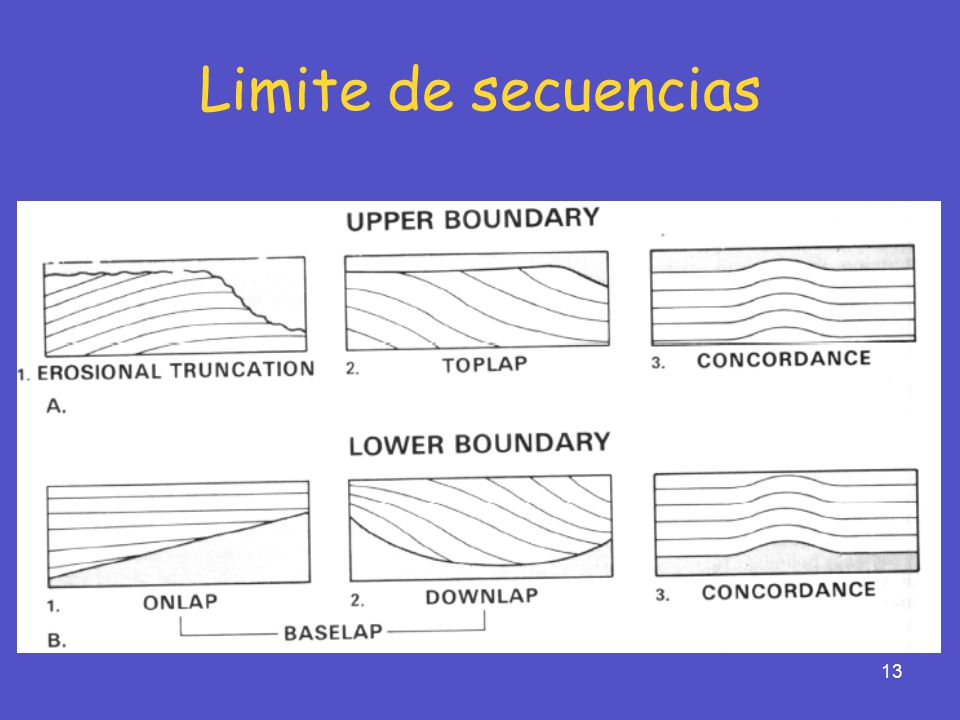

13 Limite de secuencias

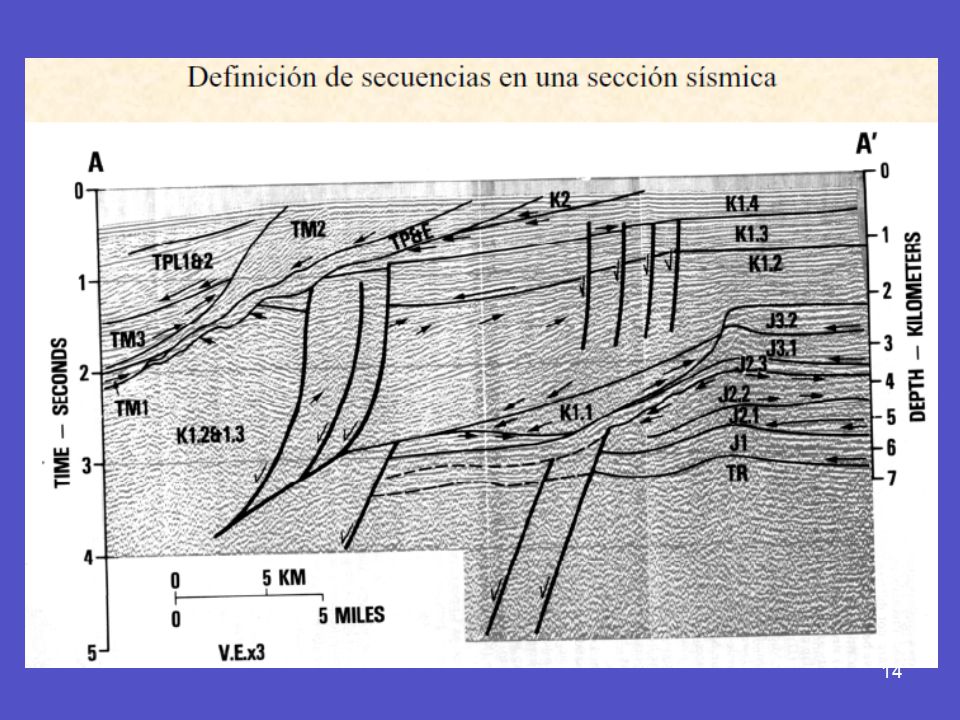

14

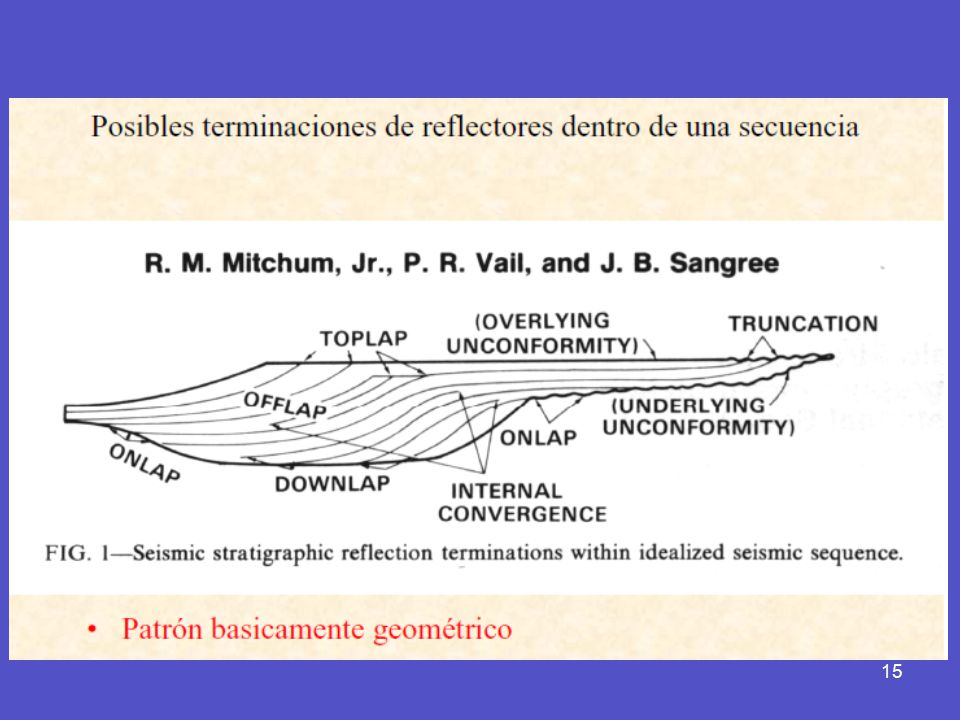

15

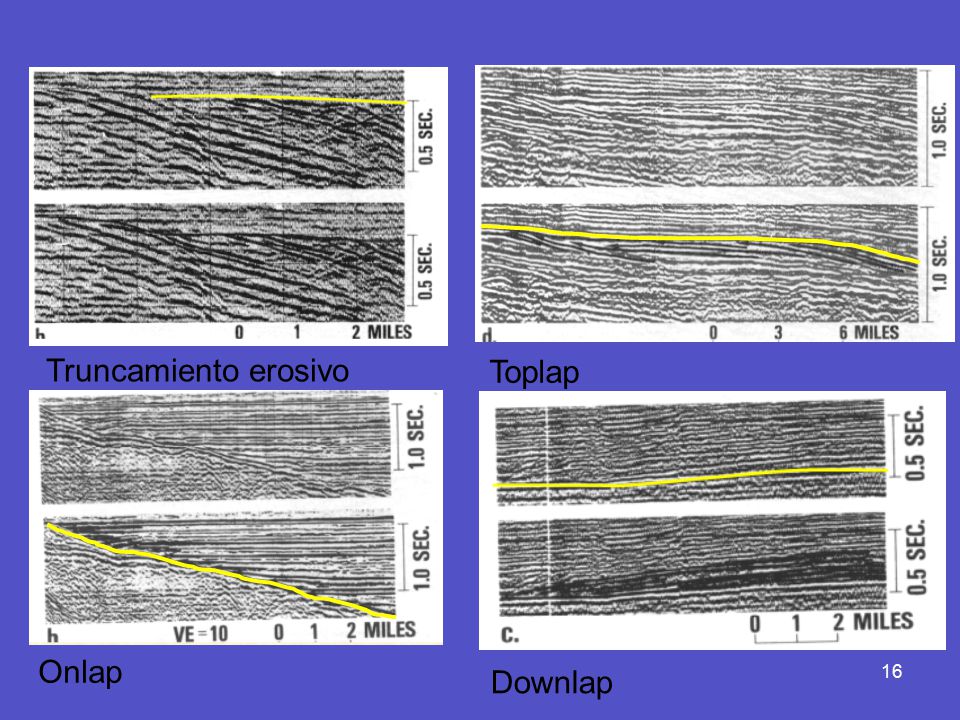

16 Truncamiento erosivo Toplap Onlap Downlap

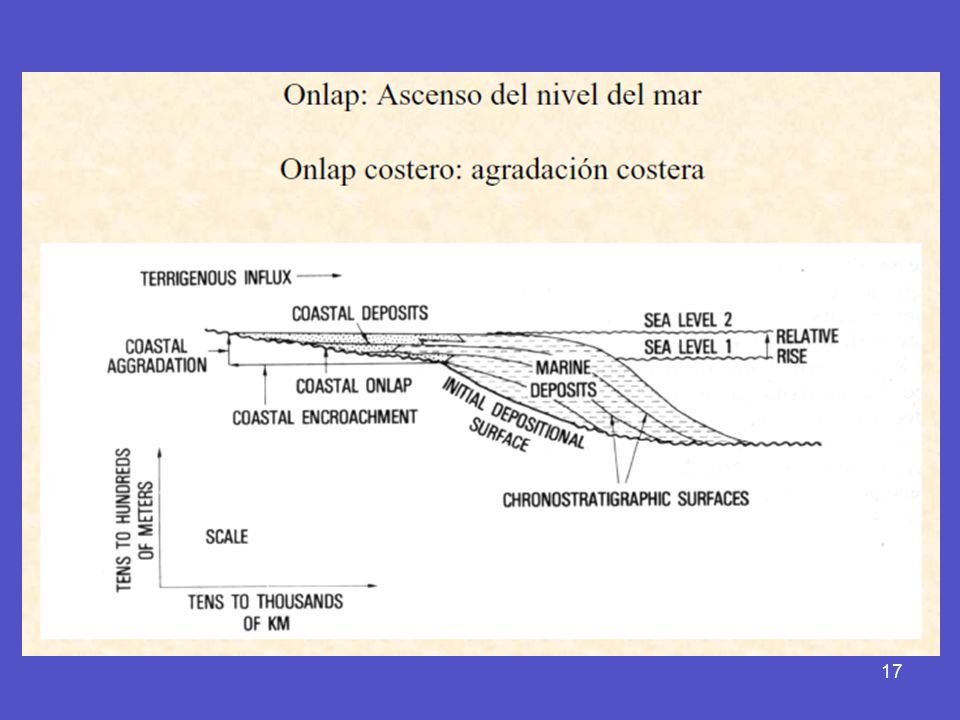

17

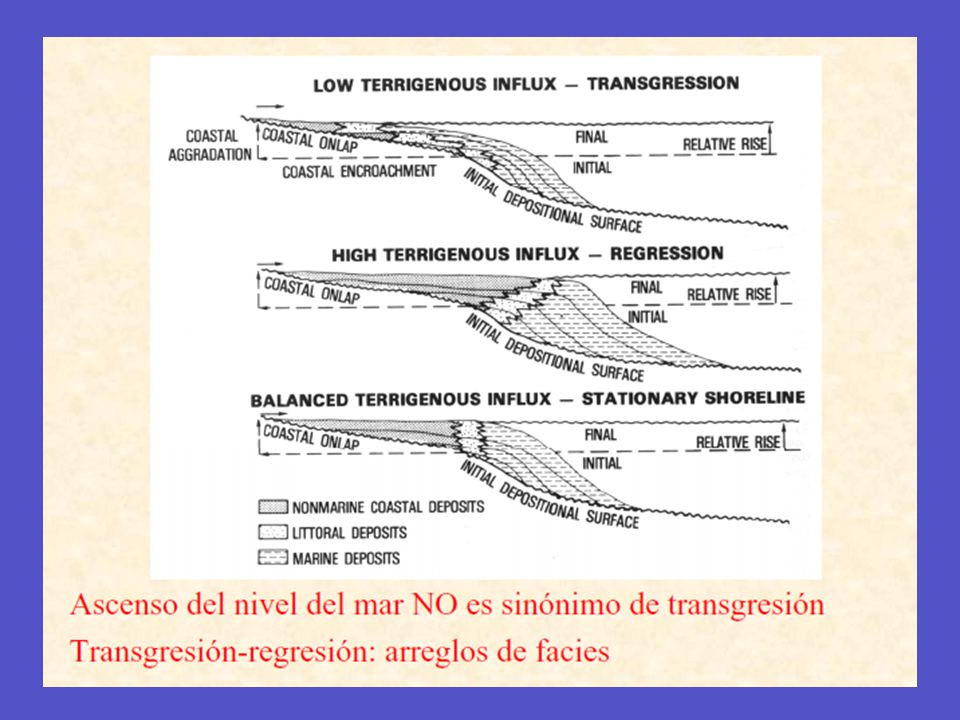

18

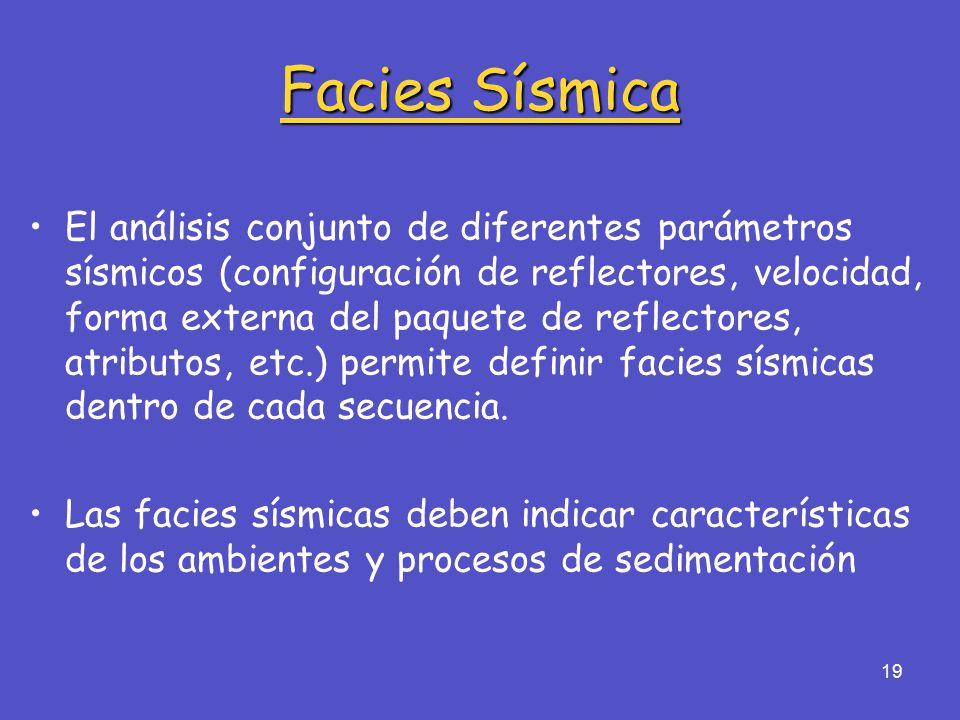

19 Facies Sísmica El análisis conjunto de diferentes parámetros sísmicos (configuración de reflectores, velocidad, forma externa del paquete de reflectores, atributos, etc.) permite definir facies sísmicas dentro de cada secuencia. Las facies sísmicas deben indicar características de los ambientes y procesos de sedimentación

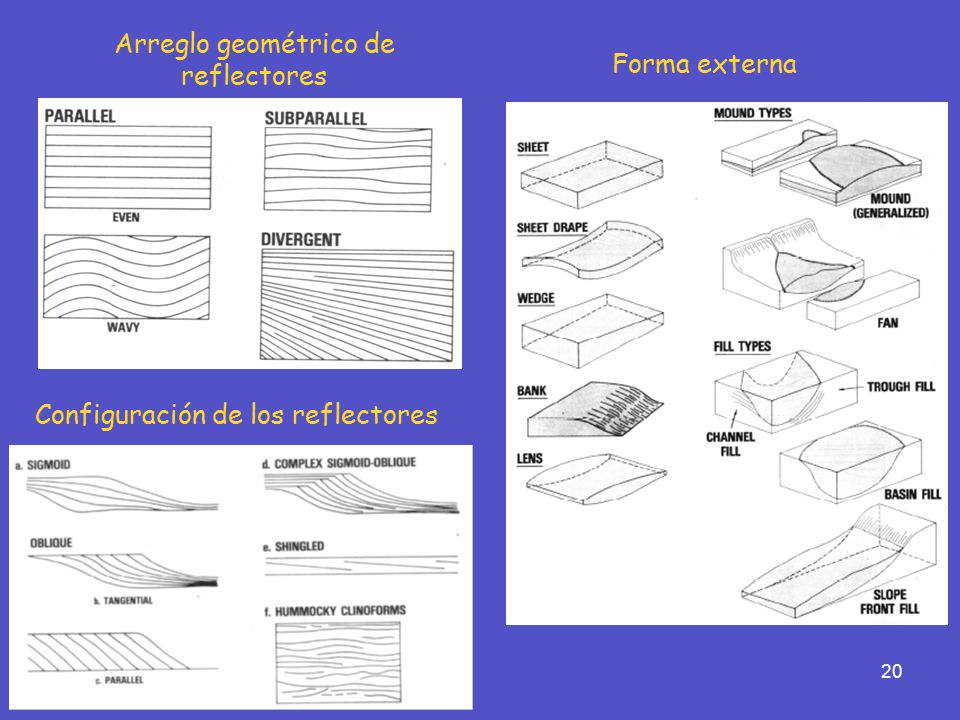

20 Arreglo geométrico de reflectores
Forma externa Configuración de los reflectores
