1 José L. Macor; Guillermo F. Contini; Esteban R. Elizalde Carrillo
Determinación de errores de medición de lluvia con la intensidad de precipitación José L. Macor; Guillermo F. Contini; Esteban R. Elizalde Carrillo CENTRO DE INFORMACIONES METEOROLÓGICAS UNIVERSIDAD NACIONAL DEL LITORAL FACULTAD DE INGENIERÍA EN CIENCIAS HÍDRICAS

2 Introducción Los pluviómetros de cangilones tienen el inconveniente que para intensidades muy altas, durante el movimiento de basculación en la primera mitad del movimiento, la lluvia cae sobre el cangilón que contiene la lluvia ya contabilizada. Este tipo de errores resulta evidente en casos de tormentas severas con precipitaciones intensas.

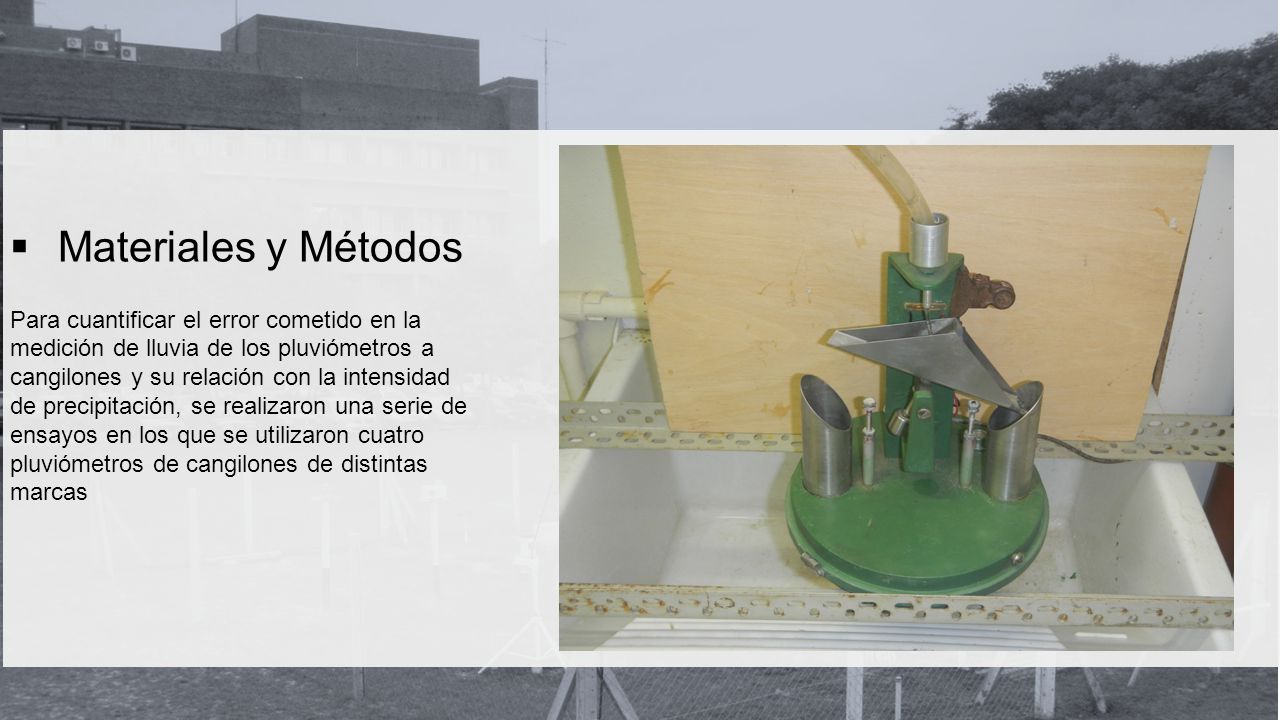

3 Materiales y Métodos Para cuantificar el error cometido en la medición de lluvia de los pluviómetros a cangilones y su relación con la intensidad de precipitación, se realizaron una serie de ensayos en los que se utilizaron cuatro pluviómetros de cangilones de distintas marcas

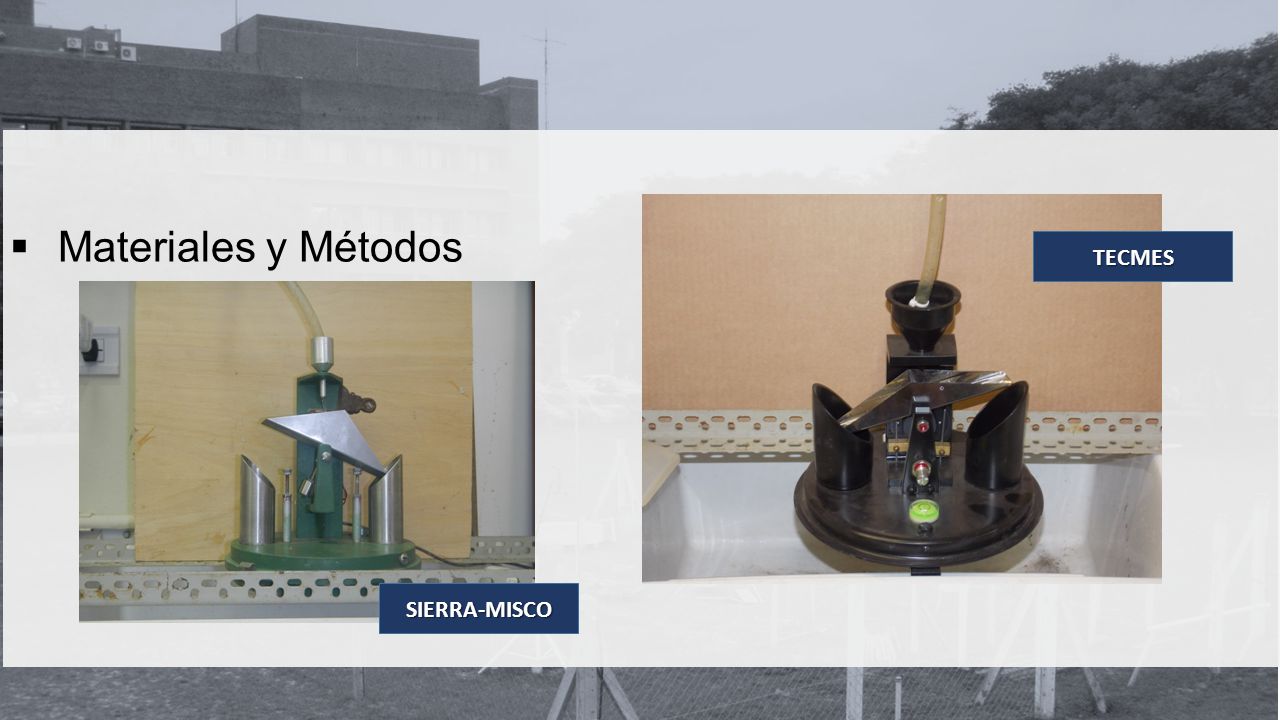

4 Materiales y Métodos TECMES SIERRA-MISCO

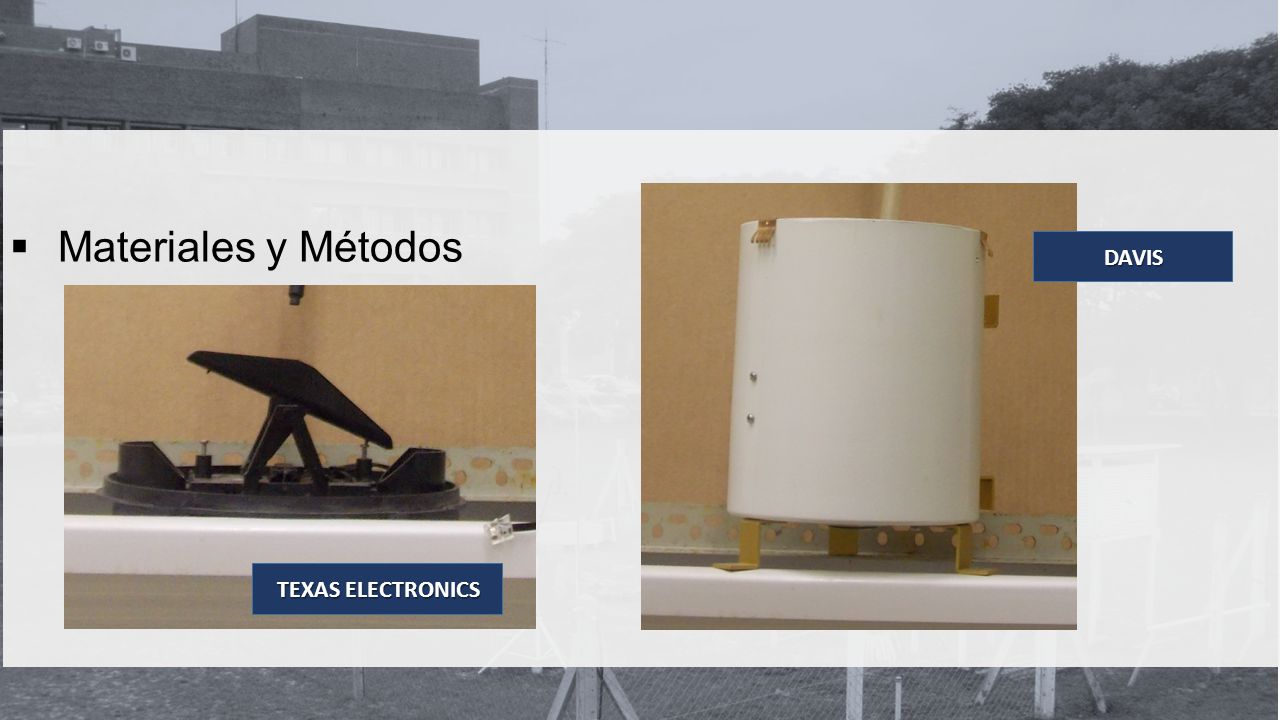

5 Materiales y Métodos DAVIS TEXAS ELECTRONICS

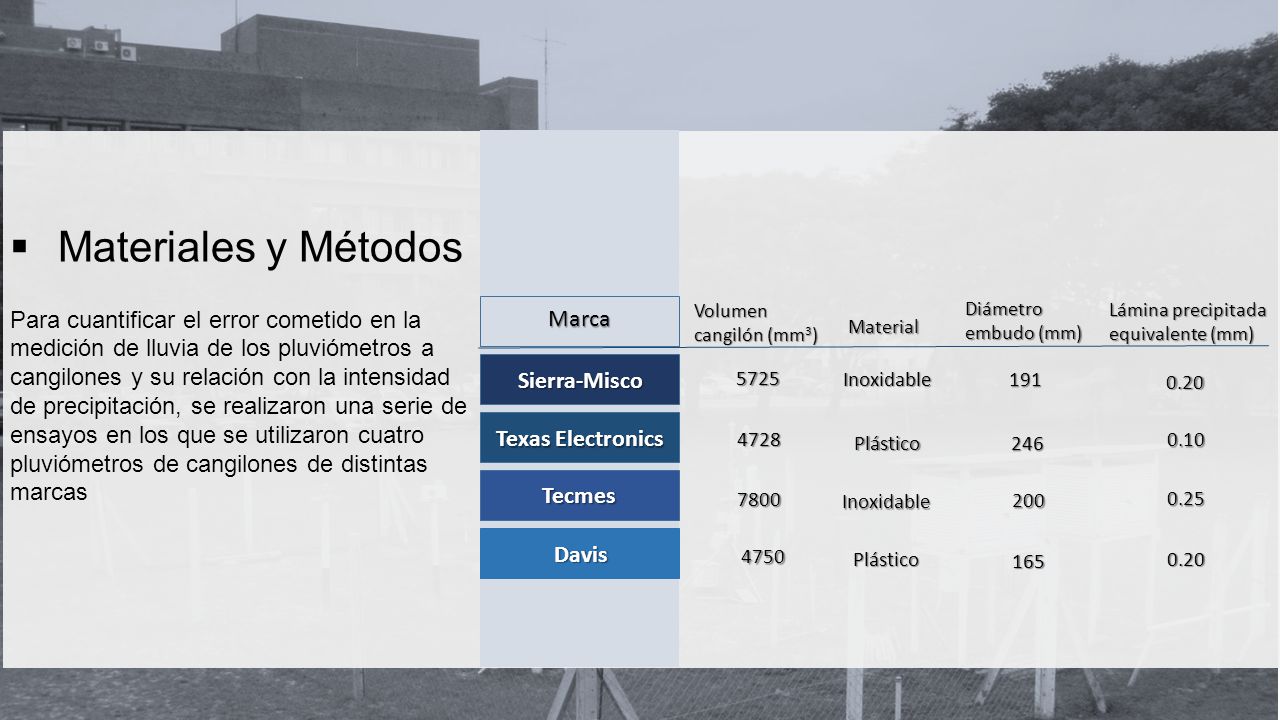

6 Materiales y Métodos Para cuantificar el error cometido en la medición de lluvia de los pluviómetros a cangilones y su relación con la intensidad de precipitación, se realizaron una serie de ensayos en los que se utilizaron cuatro pluviómetros de cangilones de distintas marcas Volumen cangilón (mm3) Diámetro embudo (mm) Lámina precipitada equivalente (mm) Marca Material Sierra-Misco 5725 Inoxidable 191 0.20 Texas Electronics 4728 Plástico 246 0.10 Tecmes 7800 Inoxidable 200 0.25 Davis 4750 Plástico 165 0.20

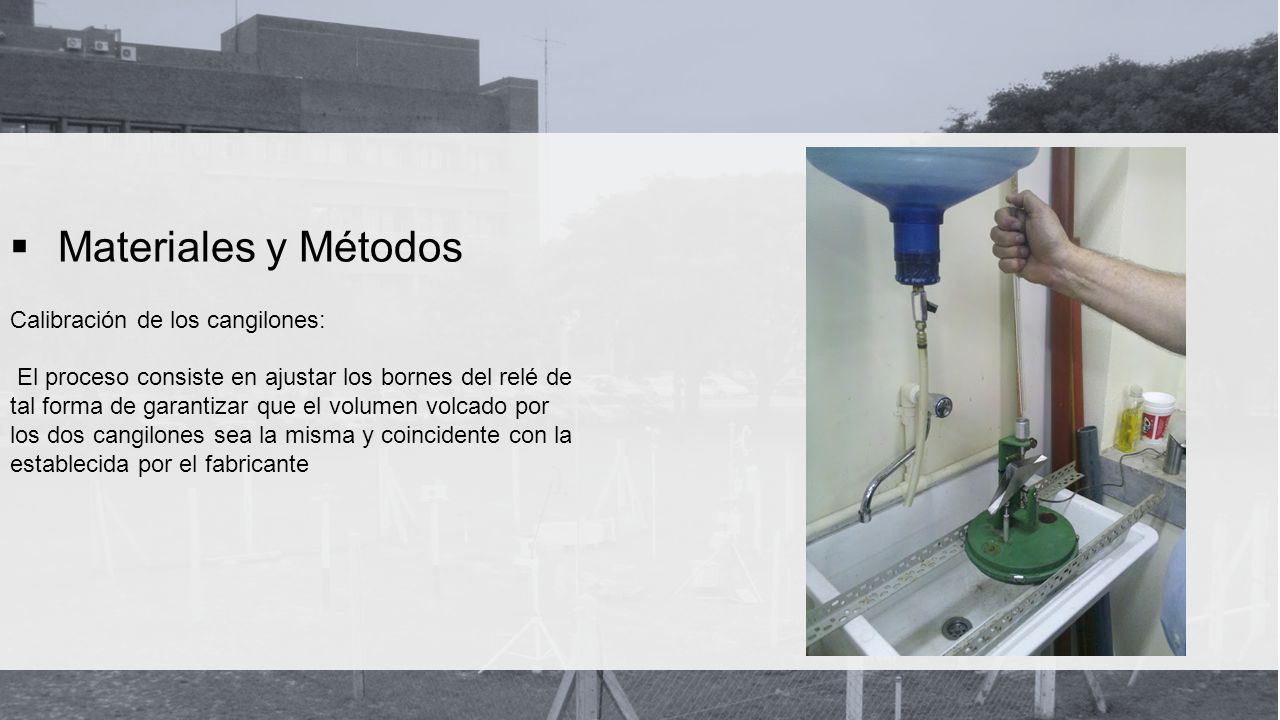

7 Materiales y Métodos Calibración de los cangilones:
El proceso consiste en ajustar los bornes del relé de tal forma de garantizar que el volumen volcado por los dos cangilones sea la misma y coincidente con la establecida por el fabricante

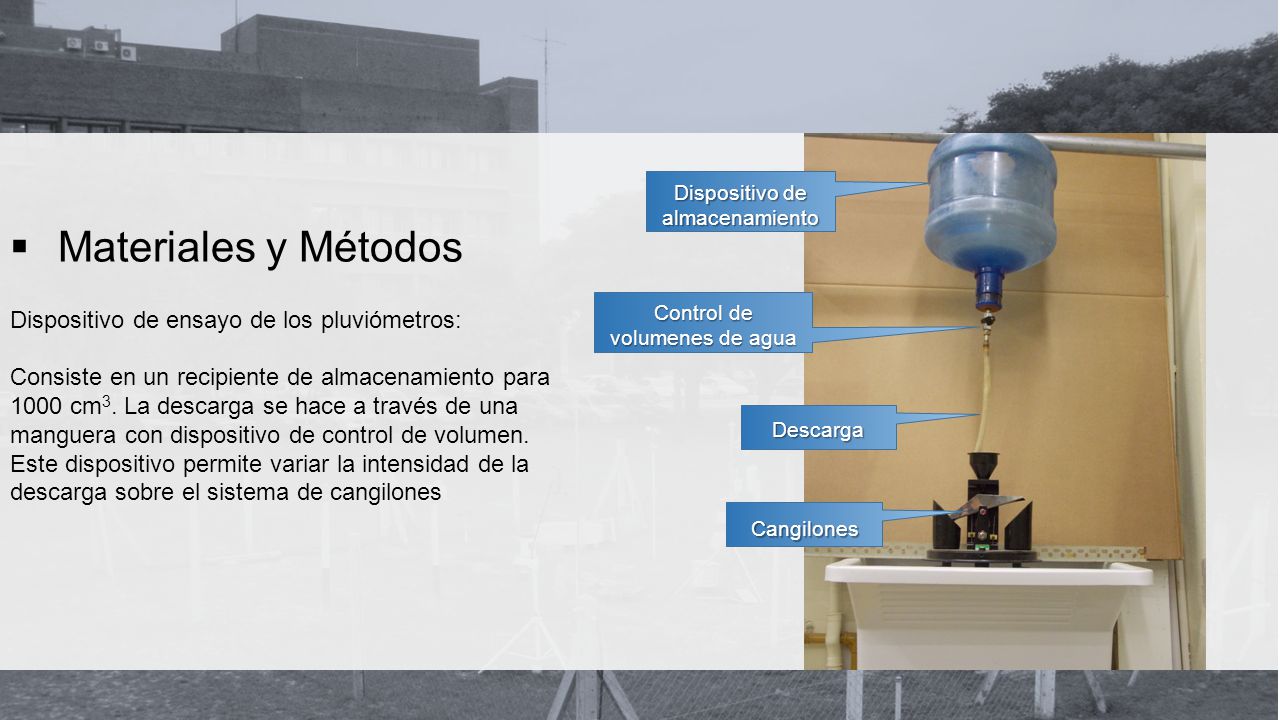

8 Materiales y Métodos Dispositivo de ensayo de los pluviómetros:
Dispositivo de almacenamiento Materiales y Métodos Dispositivo de ensayo de los pluviómetros: Consiste en un recipiente de almacenamiento para 1000 cm3. La descarga se hace a través de una manguera con dispositivo de control de volumen. Este dispositivo permite variar la intensidad de la descarga sobre el sistema de cangilones Control de volumenes de agua Descarga Cangilones

9 Materiales y Métodos Secuencia de volcado del volcado del cangilón:

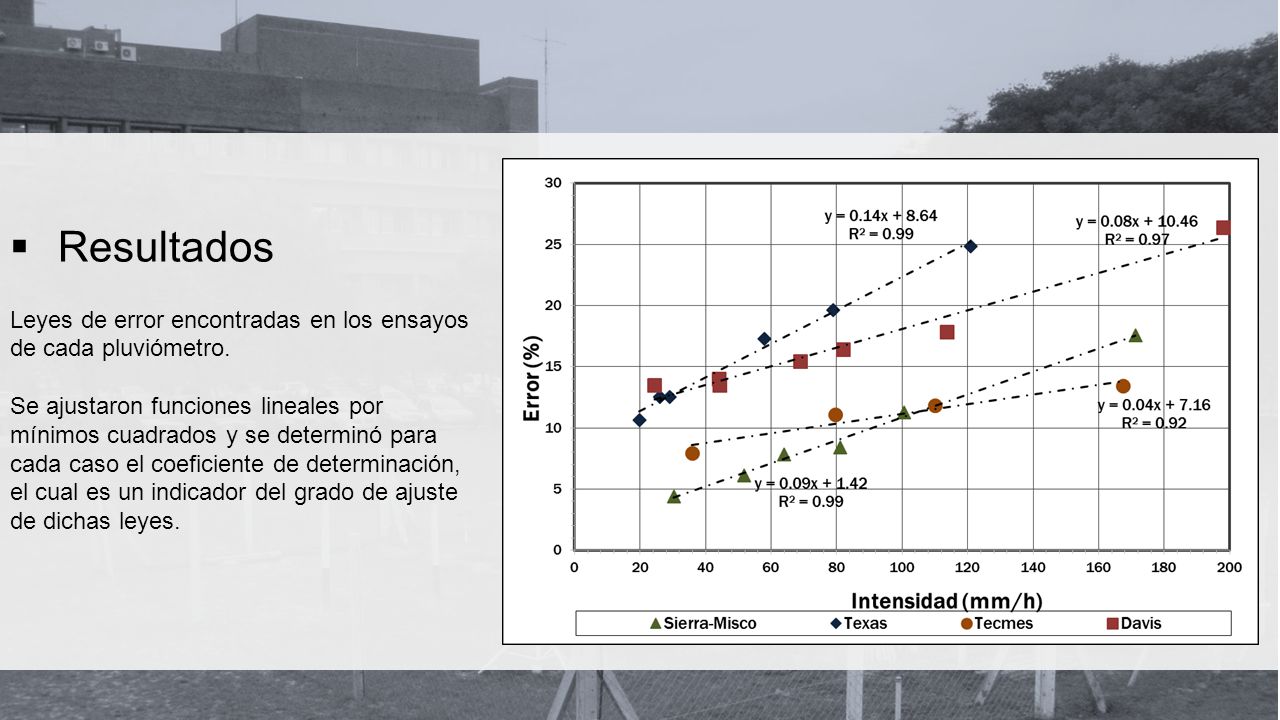

10 Resultados Leyes de error encontradas en los ensayos de cada pluviómetro. Se ajustaron funciones lineales por mínimos cuadrados y se determinó para cada caso el coeficiente de determinación, el cual es un indicador del grado de ajuste de dichas leyes.

11 Resultados Se contrastaron las intensidades medidas por los pluviómetros con respecto a las intensidades teóricas que dichos pluviómetros debían medir. Una relación interesante ha sido encontrada, la cual permite estimar el valor teórico de la intensidad de precipitación respecto de la intensidad medida. Se ajustó una única función potencial y = 0.93 x1.05, para el rango de intensidades medidas hasta 200 mm/h.

12 Conclusiones En el presente trabajo se presentaron los ensayos de pluviómetros realizados en laboratorio para estimar el error cometido en la medición de la de lluvia con la intensidad Del análisis se comprobó que a mayor intensidad de precipitación mayor es el error en la medición y que éste dependerá de las características del pluviómetro Se determinó una función potencial que relaciona las intensidades medidas con las teóricas por lo cual esta relación puede ser utilizada en algoritmos para la corrección de los datos de lluvia
