1 Proyecto Innova Corfo código 09CN14-5718
CALIDAD DE LA INFORMACIÓN BATIMÉTRICA DISPONIBLE A LO LARGO DE LA COSTA DE CHILE CENTRAL Ariel Gallardo Yáñez Proyecto Innova Corfo código 09CN “Catastro del recurso energético asociado a oleaje para el apoyo a la evaluación de proyectos de generación de energía Undimotriz”

2 ANÁLISIS BATIMETRÍA QUE ES UN BATIMETRÍA
INTRODUCCIÓN QUE ES UN BATIMETRÍA  Es la medición de las profundidades marinas para determinar la topografía del fondo del mar. Batimetría de uno de los sectores del proyecto

3 ANÁLISIS BATIMETRÍA INTRODUCCIÓN OBJETIVO GENERAL OBJETIVO ESPECÍFICO
La batimetría es una pieza clave al iniciar un proyecto de cualquier obra marítima, siendo la base para realizar diseños de una construcción, ya que permite entender la morfología de la zona. Es imprescindible en investigaciones científicas y de modelado de las dinámicas costeras, así como para la exploración, explotación, conservación y administración de recursos naturales. OBJETIVO GENERAL Analizar la información batimétrica de Levantamientos batimétricos, Cartas náuticas, GEBCO y ETOPO. OBJETIVO ESPECÍFICO Todo aquel que requiera desarrollar algún proyecto de obras marítimas, o tenga alguna estructura en la costa, es conveniente contar con un estudio batimétrico, ya que de esta manera podrá tener información que afecta la viabilidad de su proyecto. Obtener diferencias entre distintas informaciones batimétrica. Estimar prioridad de la información batimétrica.

4 ANÁLISIS BATIMETRÍA ¿POR QUÉ?
INTRODUCCIÓN  ¿POR QUÉ? Es fundamental para el modelado de la dinámica costera. Particularmente, la batimetría modifica la dirección y altura del oleaje a través de la refracción. Es por esto que es de importancia realizar un análisis batimétrico, respecto de la información disponible.

5 LÍMITE AGUAS PROFUNDAS
ANÁLISIS BATIMETRÍA INTRODUCCIÓN LÍMITE AGUAS PROFUNDAS 𝑳 𝟎 = 𝒈 𝑻 𝟐 𝟐𝝅 𝒅≥ 𝑳 𝟎 𝟐 𝑯 FONDO MARINO

6 INFORMACIÓN DEL PROYECTO
ANÁLISIS BATIMETRÍA INTRODUCCIÓN INFORMACIÓN DEL PROYECTO CARTAS NÁUTICAS LEVANTAMIENTO BATIMÉTRICO (BATIMETRÍA DEL PROYECTO) GEBCO ETOPO El

7 ANÁLISIS BATIMETRÍA CARTAS NÁUTICAS
INTRODUCCIÓN CARTAS NÁUTICAS Una Carta Náutica es un documento que reúne la información necesaria para permitir una navegación marítima, fluvial o lacustre segura; indicando para ello las profundidades del agua, naturaleza del fondo, altura, características de la costa, peligros y ayuda a la navegación. Definición. Se llama carta de navegación o carta náutica a la representación gráfica de una porción de la superficie del mar y costa adyacente, dibujada en papel plano, a escala, de forma semejante, orientada y exacta. Su trazado se logra mediante un sistema de proyección adecuado según sea la finalidad que tiene En ella se indica las profundidades del mar y un prolijo detalle de la configuración marítima, de modo que permita navegar por ella a los buques o embarcaciones, sorteando los peligros. Debe Señalar, además, los objetos naturales y artificiales que existen fijos en tierra, que sean visibles desde el mar y puedan servir de referencia al navegante para obtener su situación y trazar rumbos. Es así que debe idearse y diseñarse de modo que indique los detalles útiles al marino con toda la precisión posible y en todas las circunstancias previsibles. Ref:

8 LEVANTAMIENTO BATIMÉTRICO
ANÁLISIS BATIMETRÍA INTRODUCCIÓN LEVANTAMIENTO BATIMÉTRICO Es de carácter local conteniendo información mas detallada, mediante levantamientos batimétricos de alta precisión. Ecosondas Se basan en la medida del tiempo que tarda una onda acústica en recorrer la distancia entre el punto de partida y el fondo del mar donde se refleja, y su entorno al punto inicial Monohaz Multihaz Se habla de batimetría monohaz cuando se emite un solo hazacústico y se obtiene la profundidad en un punto, de este modo, amedida que el barco avanza, se obtiene un perfil del fondomarino.En el caso de la batimetría multihaz se utilizan varios haces desonido, que forman una franja transversal a la navegación delbarco generando una imagen del fondo marino en el área bajo elbarco, a medida que éste se desplaza, se va completando elmapa batimétrico.

9 ANÁLISIS BATIMETRÍA GEBCO:
INTRODUCCIÓN GEBCO: GEBCO, que en sus siglas en inglés significa Carta Batimétrica General de Océanos, consiste en un grupo internacional de expertos quienes trabajan en el desarrollo de información batimétrica. GEBCO_08 Grid es un modelo de terreno continuo de la tierra y los océanos con una resolución de 30 segundos de arco (~0,9 km). La información batimétrica proviene de la combinación de sondeos de calidad controlada de buques y datos inferidos de mediciones de gravedad de satélites. Ref:

10 ANÁLISIS BATIMETRÍA ETOPO:
INTRODUCCIÓN ETOPO: Creado por el Centro Nacional de Datos Geofísicos de la NOAA (NGDC) a partir de bases de datos digitales del fondo marino y elevaciones de tierra La resolución de la cuadrícula de datos es de 1 minuto de arco (~1.8Km) ETOPO2v2 (2006):. Ref:

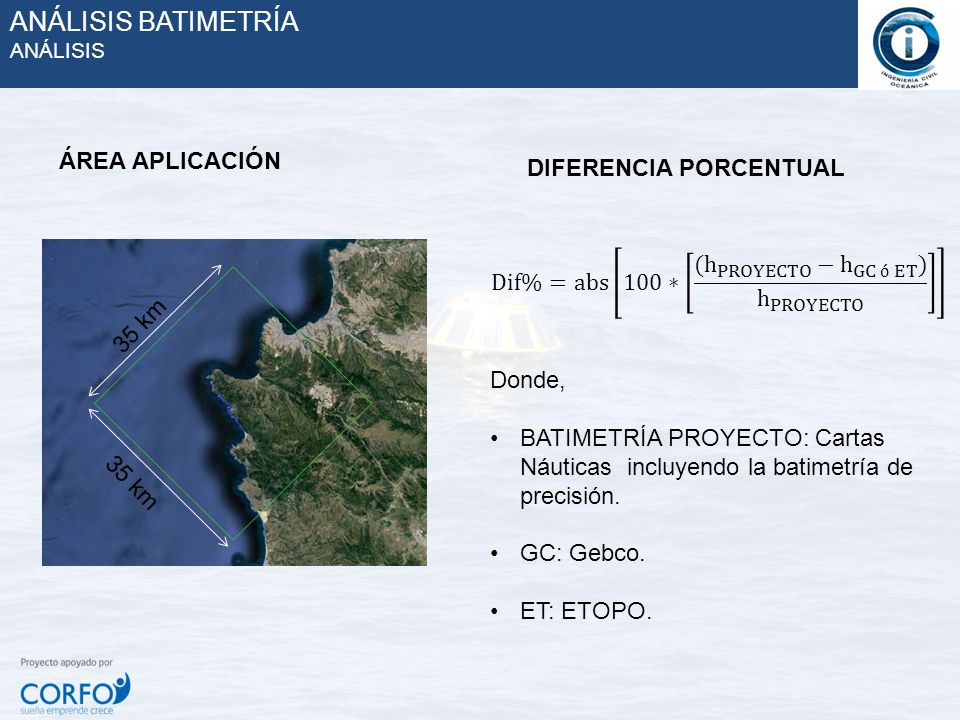

11 ANÁLISIS BATIMETRÍA ÁREA APLICACIÓN DIFERENCIA PORCENTUAL
35 km Dif%=abs 100∗ ( h PROYECTO − h GC ó ET ) h PROYECTO Donde, BATIMETRÍA PROYECTO: Cartas Náuticas incluyendo la batimetría de precisión. GC: Gebco. ET: ETOPO.

12 ANÁLISIS BATIMETRÍA DOMINIO INFORMACIÓN BATIMETRÍA PROYECTO: CN y LB
LEVANTAMIENTO BATIMÉTRICO 5100 PUNTA PITE A PUNTA TOPOCALMA Y PUERTOS ADYACENTES LOCAL 2001 Caleta Tumán y Rada Topocalma Caleta Matanza 4000 BAHÍA COQUIMBO A BAHÍA VALPARAÍSO PSAD c/c 2004 5112 PUNTA ÁNGELES A RADA DE QUINTAY SAD

13 ANÁLISIS BATIMETRÍA DOMINIO INFORMACIÓN
CARTAS NÁUTICAS: SHOA Nº 4000, 5100, 5112. ETOPO GEBCO

14 VERIFICACIÓN CARTAS NAUTÍCAS
ANÁLISIS BATIMETRÍA ANÁLISIS VERIFICACIÓN CARTAS NAUTÍCAS COMPARACIÓN VERILES DIFERENCIA PORCENTUAL Dif %=100∗ B Proyeto−Cartas Nautica B Proyecto

15 ANÁLISIS BATIMETRÍA VERIFICACIÓN ETOPO COMPARACIÓN VERILES
DIFERENCIA PORCENTUAL Dif %=100∗ B Proyeto−ETOPO B Proyecto

16 ANÁLISIS BATIMETRÍA VERIFICACIÓN GEBCO COMPARACIÓN VERILES
DIFERENCIA PORCENTUAL Dif %=100∗ B Proyeto−GEBCO B Proyecto

17 ANÁLISIS BATIMETRÍA RESULTADOS ZONA PERFIL BATIMÉTRICO

18 ANÁLISIS BATIMETRÍA RESULTADOS

19 ANÁLISIS BATIMETRÍA APLICACIÓN
RESULTADOS APLICACIÓN Casos de aplicación para 5 estados de mar modelados numéricamente desde aguas profundas hacia la costa por medio del programa STWAVE.

20 ANÁLISIS BATIMETRÍA CONFIABILIDAD BATIMÉTRICA BATIMETRÍA PROYECTO
CONCLUSIÓN BATIMETRÍA PROYECTO CONFIABILIDAD BATIMÉTRICA CARTAS NÁUTICAS ETOPO GEBCO

21 Ariel Gallardo Y. Gracias Por su atención! Preguntas?
Agradecimientos: Proyecto Innova Corfo código 09CN Financiamiento estudios de Postgrado CONICYT-PCHA/Magíster Nacional/2013 – Ariel Gallardo Y. Gracias Por su atención! Preguntas?
