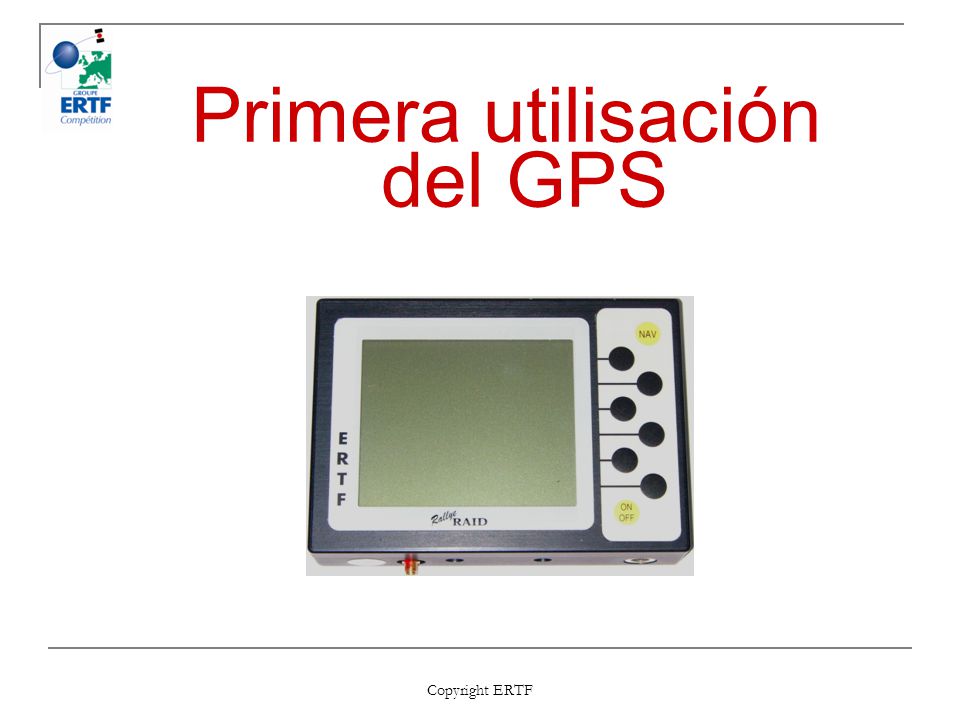

1 Copyright ERTF Primera utilisación del GPS

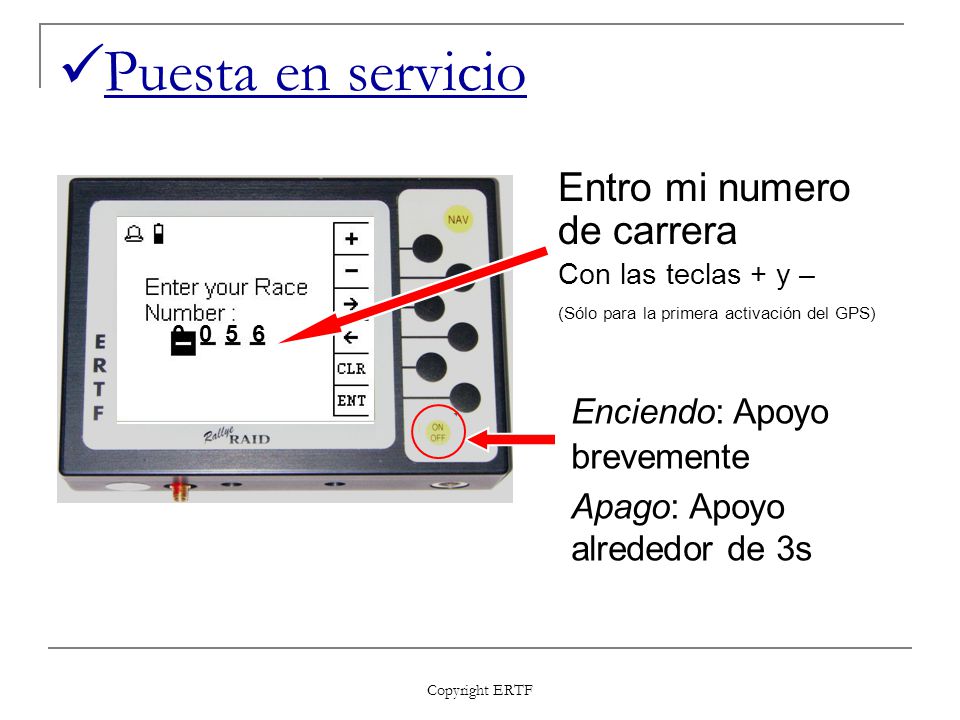

2 Enciendo: Apoyo brevemente Apago: Apoyo alrededor de 3s Entro mi numero de carrera Con las teclas + y – (Sólo para la primera activación del GPS) Puesta en servicio 0 0 5 6

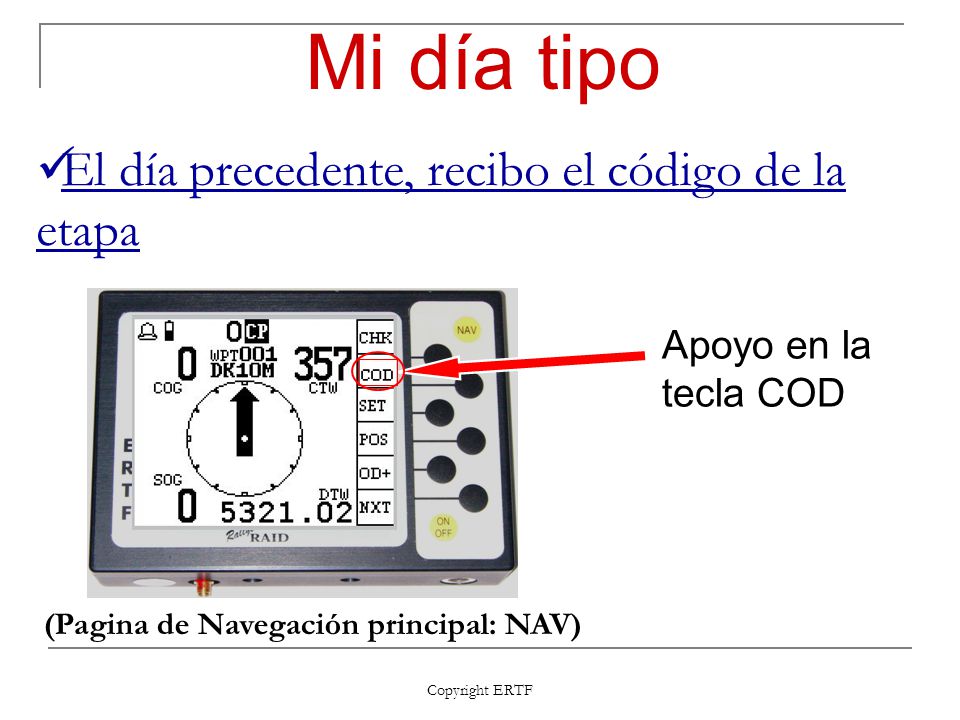

3 Copyright ERTF (Pagina de Navegación principal: NAV) Apoyo en la tecla COD Mi día tipo El día precedente, recibo el código de la etapa

4 Copyright ERTF  Entro el código del día Apoyo en la tecla CD1 Entro el código del día Apoyo en ENT para validar 8 4 6 8

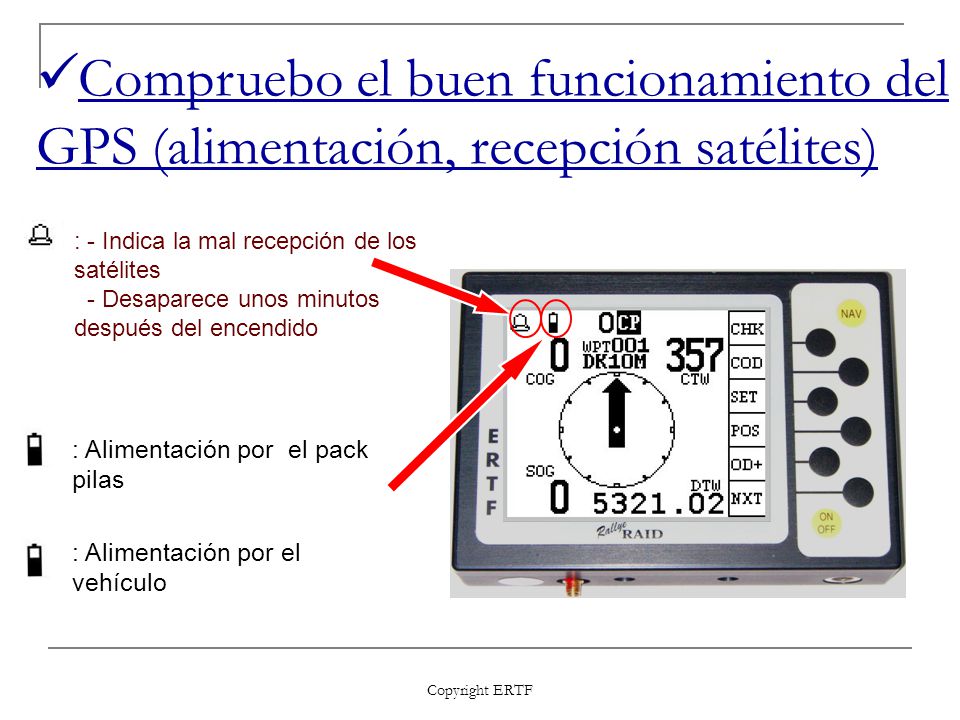

5 Copyright ERTF Compruebo el buen funcionamiento del GPS (alimentación, recepción satélites) : Alimentación por el pack pilas : Alimentación por el vehículo : - Indica la mal recepción de los satélites - Desaparece unos minutos después del encendido

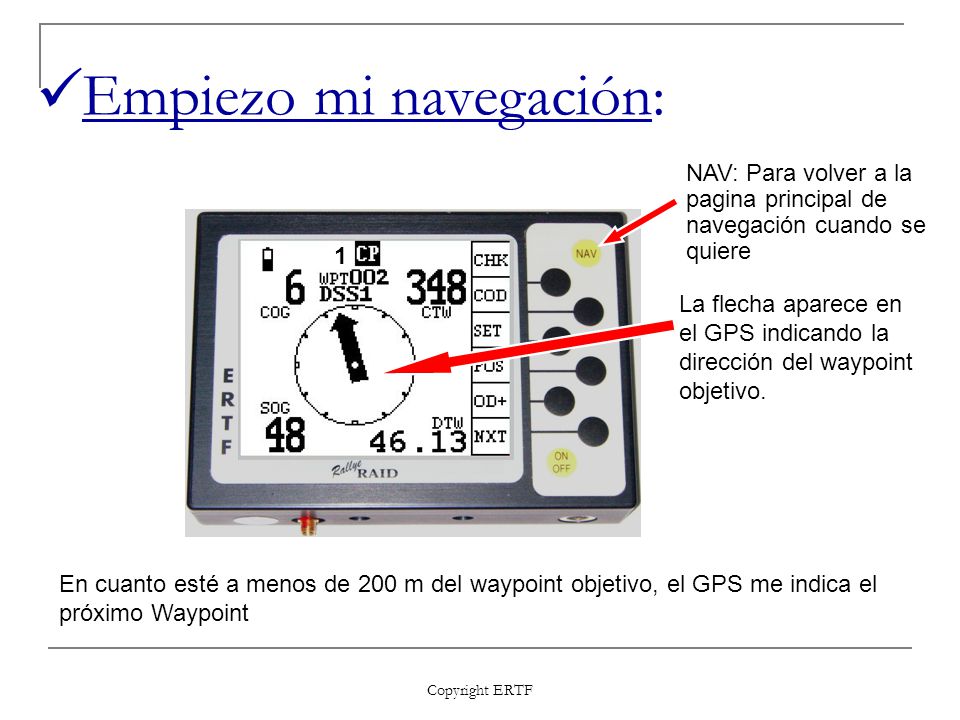

6 Copyright ERTF Empiezo mi navegación: La flecha aparece en el GPS indicando la dirección del waypoint objetivo. En cuanto esté a menos de 200 m del waypoint objetivo, el GPS me indica el próximo Waypoint NAV: Para volver a la pagina principal de navegación cuando se quiere 1

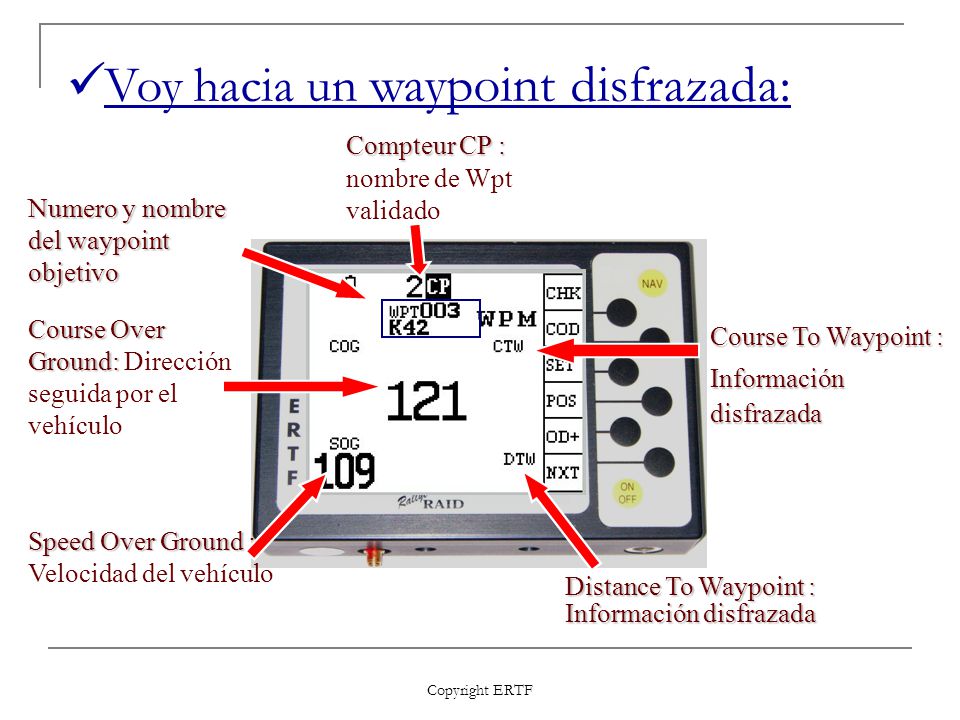

7 Copyright ERTF Voy hacia un waypoint disfrazada: Distance To Waypoint : Información disfrazada Speed Over Ground : Speed Over Ground : Velocidad del vehículo Numero y nombre del waypoint objetivo Course To Waypoint : Información disfrazada Compteur CP : Compteur CP : nombre de Wpt validado Course Over Ground: Course Over Ground: Dirección seguida por el vehículo

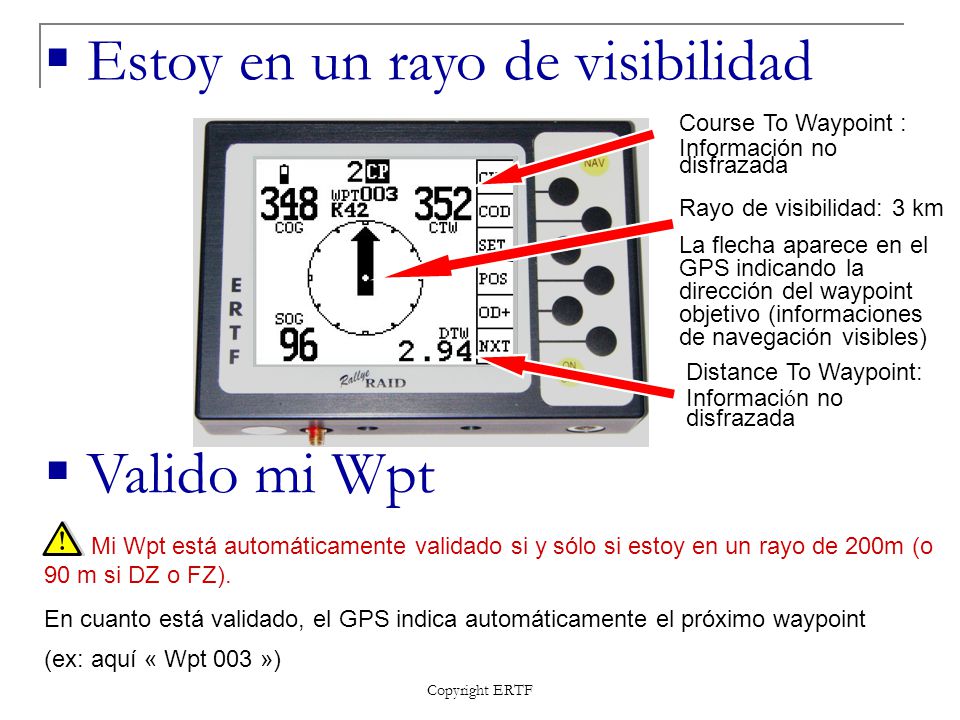

8 Copyright ERTF  Estoy en un rayo de visibilidad Rayo de visibilidad: 3 km La flecha aparece en el GPS indicando la dirección del waypoint objetivo (informaciones de navegación visibles) Mi Wpt está automáticamente validado si y sólo si estoy en un rayo de 200m (o 90 m si DZ o FZ). En cuanto está validado, el GPS indica automáticamente el próximo waypoint (ex: aquí « Wpt 003 »)  Valido mi Wpt Distance To Waypoint: Informaci ó n no disfrazada Course To Waypoint : Información no disfrazada

9 Copyright ERTF NXT : NXT : para modificar el waypoint objetivo Si me falto un waypoint y quiero validar el próximo Para pasar al waypoint siguiente

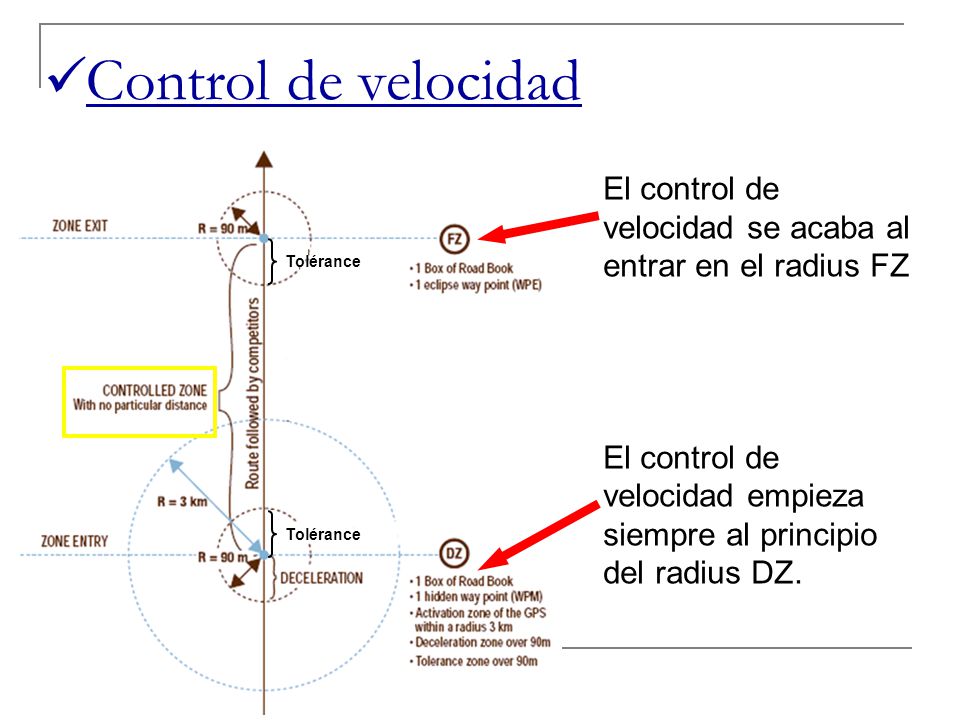

10 Copyright ERTF Control de velocidad El control de velocidad se acaba al entrar en el radius FZ El control de velocidad empieza siempre al principio del radius DZ. Tolérance

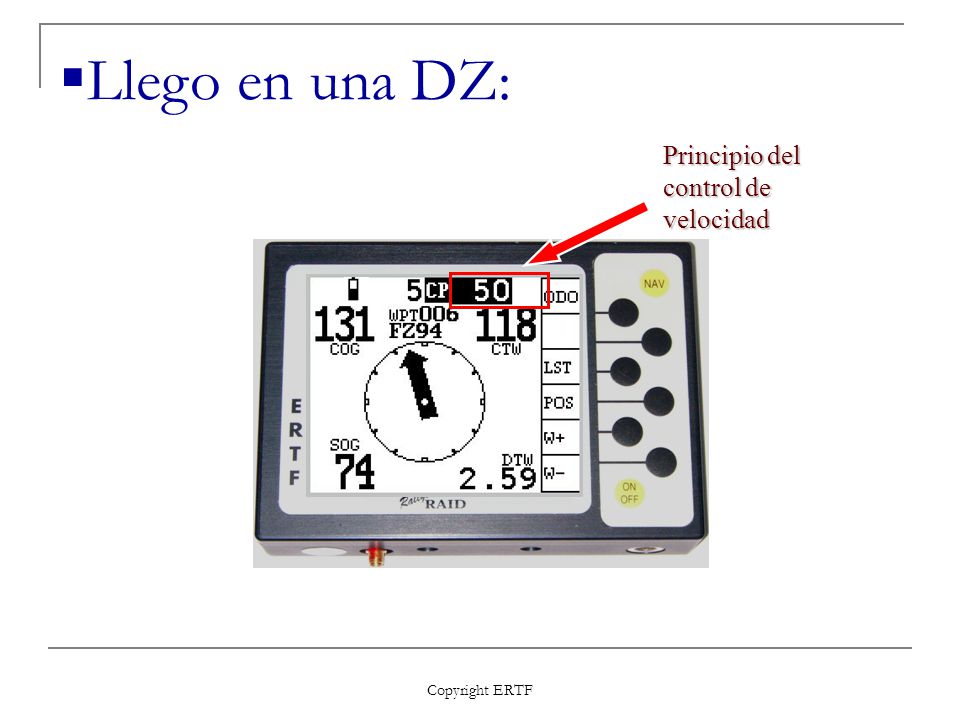

11 Copyright ERTF  Llego en una DZ: Principio del control de velocidad

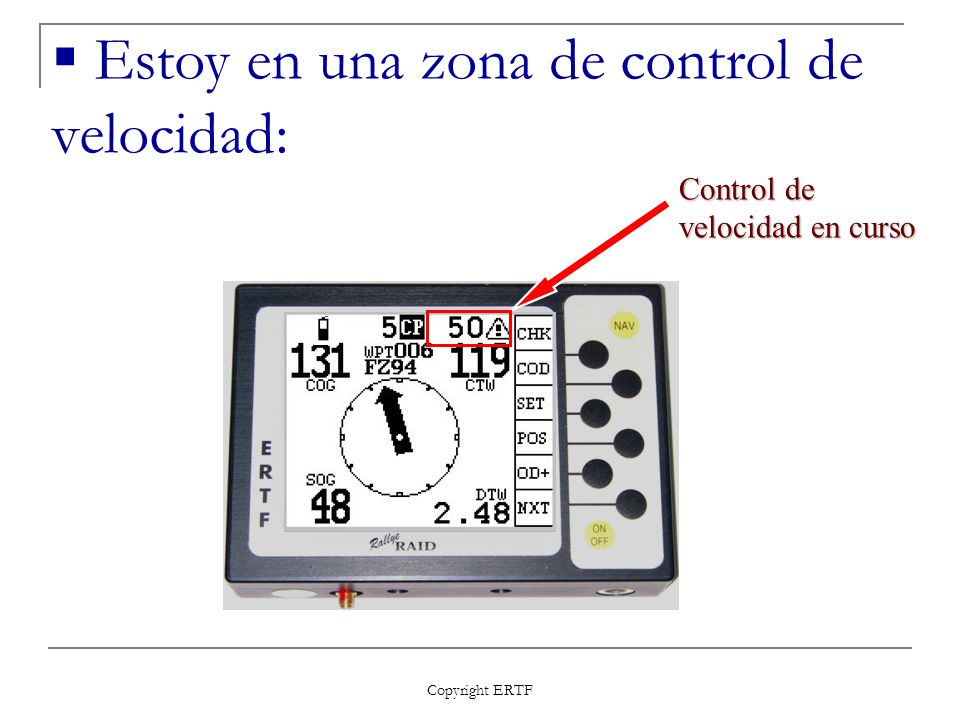

12 Copyright ERTF Control de velocidad en curso  Estoy en una zona de control de velocidad:

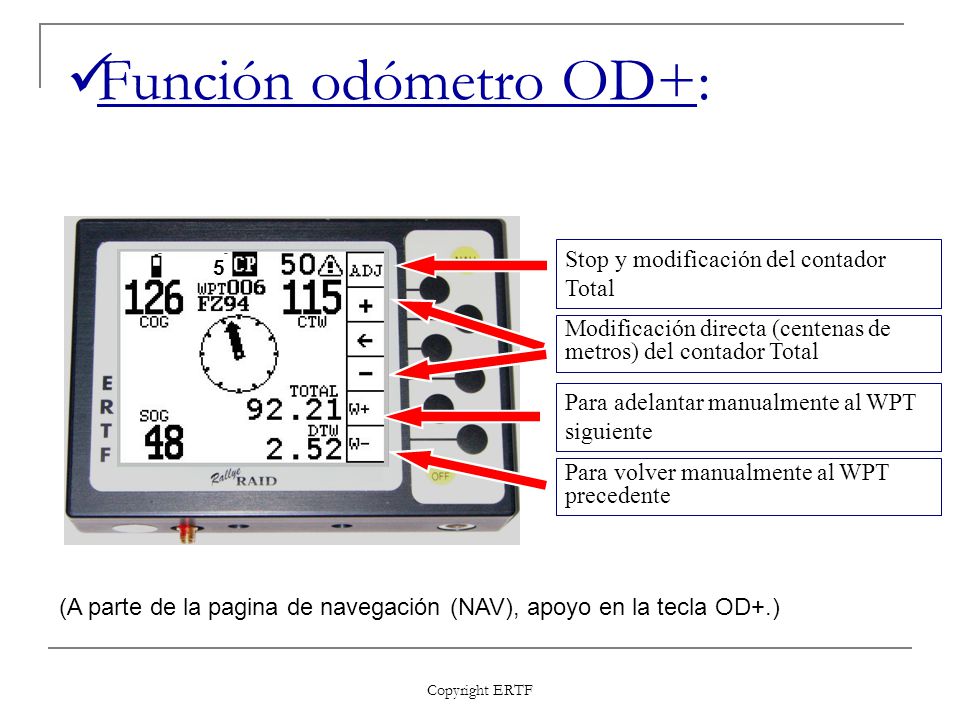

13 Copyright ERTF Función odómetro OD+: Para adelantar manualmente al WPT siguiente Para volver manualmente al WPT precedente Modificación directa (centenas de metros) del contador Total Stop y modificación del contador Total (A parte de la pagina de navegación (NAV), apoyo en la tecla OD+.) 5

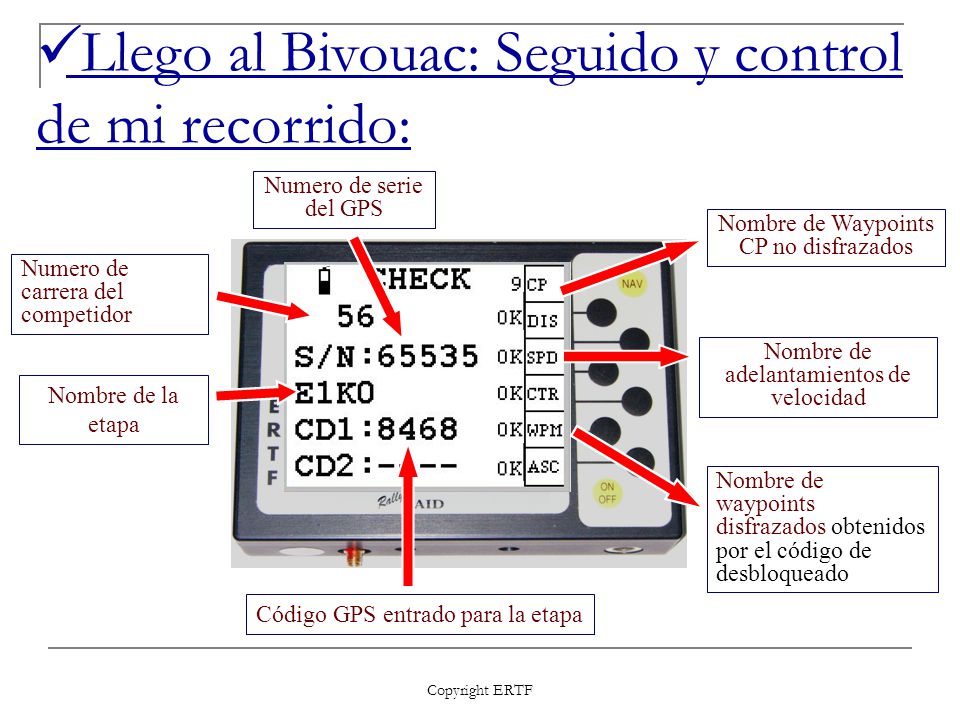

14 Copyright ERTF Llego al Bivouac: Seguido y control de mi recorrido: Numero de carrera del competidor Numero de serie del GPS Nombre de Waypoints CP no disfrazados Código GPS entrado para la etapa Nombre de waypoints disfrazados obtenidos por el código de desbloqueado Nombre de la etapa Nombre de adelantamientos de velocidad

15 Copyright ERTF PARA MAS INFORMACIONES: CONTACTAR EL EQUIPO ERTF
