DIRECCIÓN DEL PROYECTO PUERTO DE LA UNIÓN

Presentación del tema: "DIRECCIÓN DEL PROYECTO PUERTO DE LA UNIÓN"— Transcripción de la presentación:

1 DIRECCIÓN DEL PROYECTO PUERTO DE LA UNIÓN

2 PROYECTO PUERTO LA UNION
UBICACIÓN DEL PUERTO Y ESTRATÉGIA FACILIDADES FASES DE DESARROLLO

3 Nuestra ubicación PUERTO LA UNION

4 PROYECTO PUERTO LA UNION
UBICACIÓN DEL PUERTO Y ESTRATÉGIA FACILIDADES FASES DE DESARROLLO AVANCE DE LOS TRABAJOS

5 PUEBLA PUERTO LA UNION PANAMÁ Puerto La Unión: Estratégicamente localizado en el centro de la región del Plan PUEBLA-PANAMÁ

6 POLITICAS Y ESTRATEGIAS DE LINEAS NAVIERAS

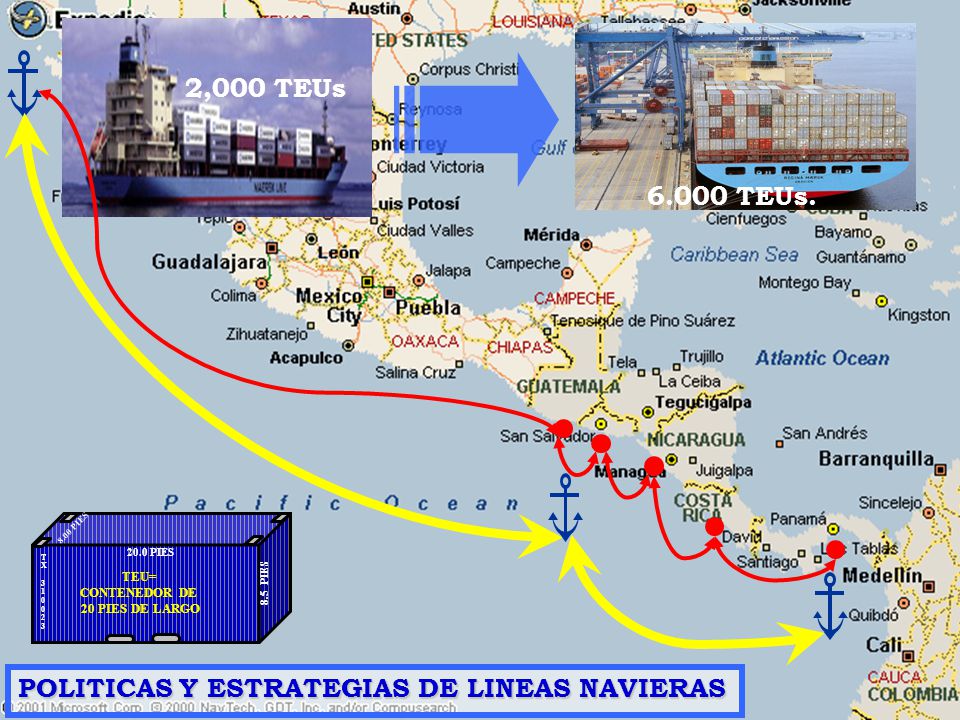

2,000 TEUs 6.000 TEUs. TX 20.0 PIES 8.5 PIES TEU= CONTENEDOR DE 20 PIES DE LARGO 8.00 PIES POLITICAS Y ESTRATEGIAS DE LINEAS NAVIERAS

7 ESTRATEGIA DE GOBIERNO Y PUERTO LA UNIÓN:

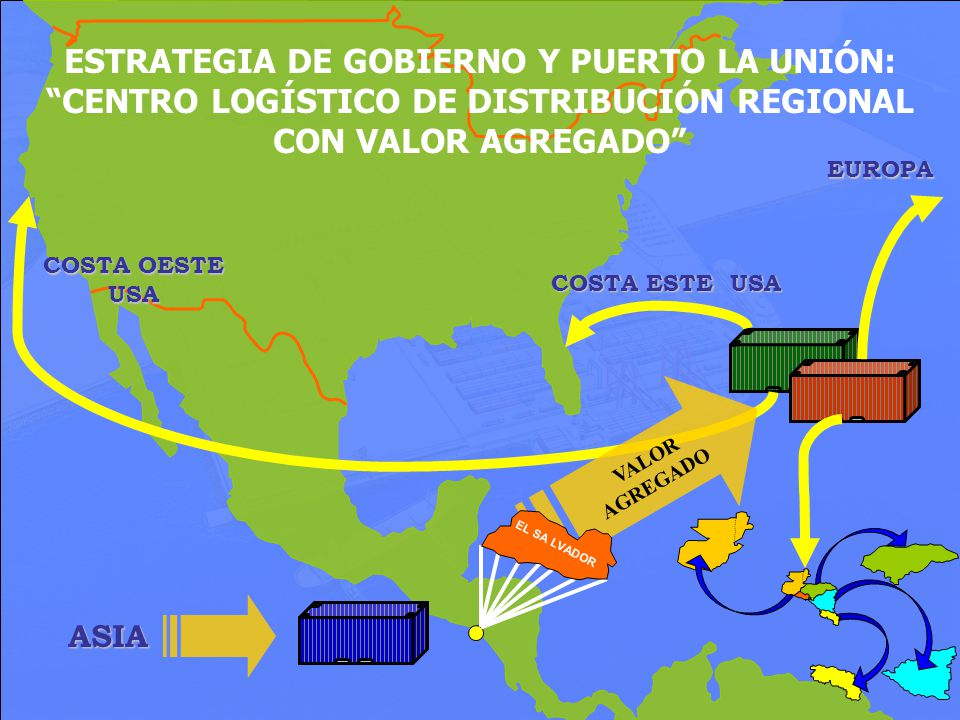

“CENTRO LOGÍSTICO DE DISTRIBUCIÓN REGIONAL CON VALOR AGREGADO” EUROPA COSTA OESTE USA COSTA ESTE USA VALOR AGREGADO EL SA LVADOR ASIA

8 CORREDORES VIALES FERROVIARIOS EXISTENTES
POSIBLE CORREDOR FERROVIARIO: LA UNION- PUERTO CORTES=410 KM PUERTO DE LA UNION CORREDORES VIALES FERROVIARIOS EXISTENTES

9 PUERTO DE LA UNION CONCEPTO ARQUITECTONICO

10 TERMINAL MULTIPROPÓSITO TERMINAL CARGA RODADA Y PASAJEROS

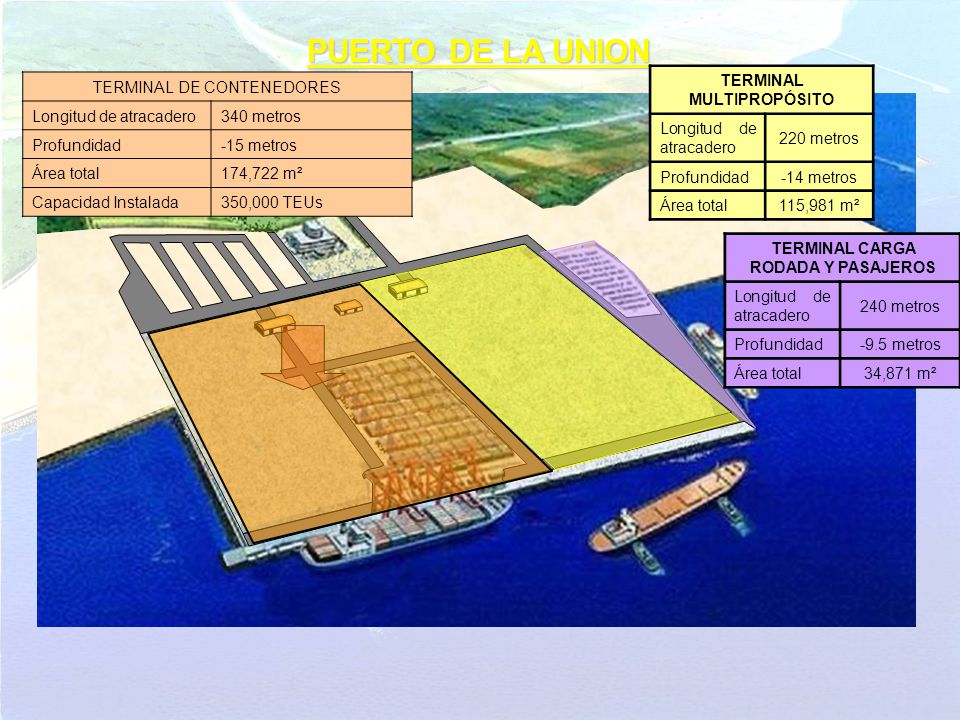

PUERTO DE LA UNION TERMINAL MULTIPROPÓSITO Longitud de atracadero 220 metros Profundidad -14 metros Área total 115,981 m² TERMINAL DE CONTENEDORES Longitud de atracadero 340 metros Profundidad -15 metros Área total 174,722 m² Capacidad Instalada 350,000 TEUs TERMINAL CARGA RODADA Y PASAJEROS Longitud de atracadero 240 metros Profundidad -9.5 metros Área total 34,871 m²

11 PUERTO DE LA UNION ZONA DE RELLENO “A”

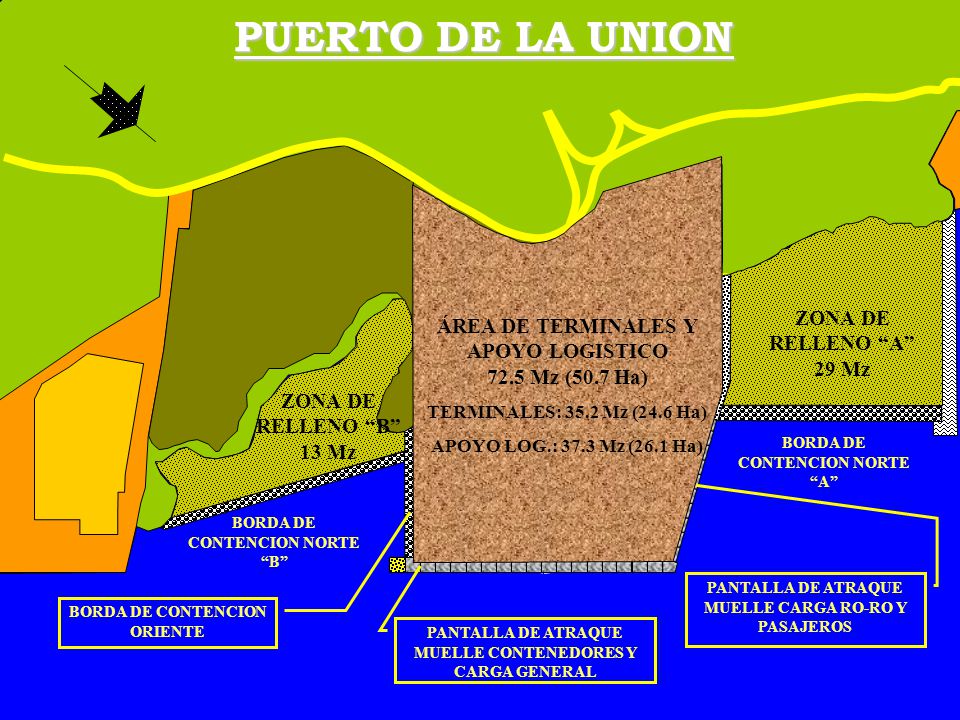

PANTALLA DE ATRAQUE CONT. + M/P ZONA DE RELLENO “B” 13 Mz PUERTO DE LA UNION ZONA DE RECLAMACION 37 Mz BORDA DE CONTENCION NORTE “A” BORDA DE CONTENCION NORTE “B” BORDA INTERIOR ZONA DE RELLENO “A” 29 Mz BORDA DE CONTENCION ORIENTE ÁREA DE TERMINALES Y APOYO LOGISTICO 72.5 Mz (50.7 Ha) TERMINALES: 35.2 Mz (24.6 Ha) APOYO LOG.: 37.3 Mz (26.1 Ha) MUELLE CONTENEDORES Y CARGA GENERAL MUELLE CARGA RO-RO Y PASAJEROS

12 PUERTO DE LA UNION CANAL DE ACCESO Dragado: 13 millones m3 aprox.

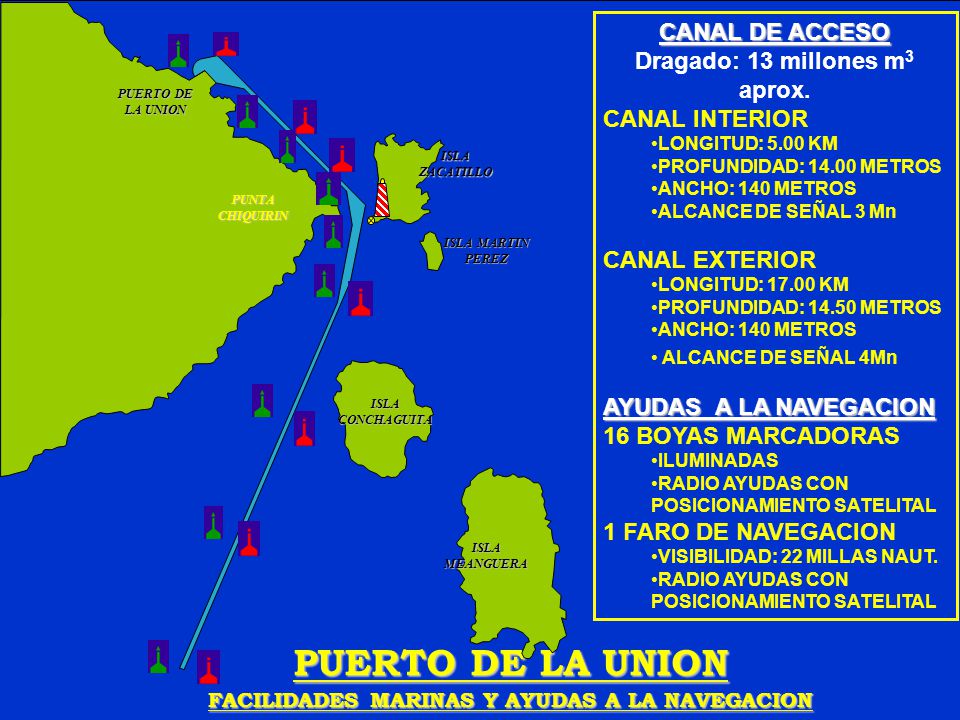

CANAL INTERIOR LONGITUD: 5.00 KM PROFUNDIDAD: METROS ANCHO: 140 METROS ALCANCE DE SEÑAL 3 Mn CANAL EXTERIOR LONGITUD: KM PROFUNDIDAD: METROS ALCANCE DE SEÑAL 4Mn AYUDAS A LA NAVEGACION 16 BOYAS MARCADORAS ILUMINADAS RADIO AYUDAS CON POSICIONAMIENTO SATELITAL 1 FARO DE NAVEGACION VISIBILIDAD: 22 MILLAS NAUT. PUERTO DE LA UNION ISLA ZACATILLO PUNTA CHIQUIRIN ISLA MARTIN PEREZ ISLA CONCHAGUITA ISLA MEANGUERA PUERTO DE LA UNION FACILIDADES MARINAS Y AYUDAS A LA NAVEGACION

13 PROYECTO PUERTO DE LA UNION
UBICACIÓN DEL PUERTO Y ESTRATÉGIA CONCEPTO ORIGINAL Y MODIFICACIONES FASES DE DESARROLLO AVANCE DE LOS TRABAJOS

14 FASE II FASE I FASES DE DESARROLLO FASE IV

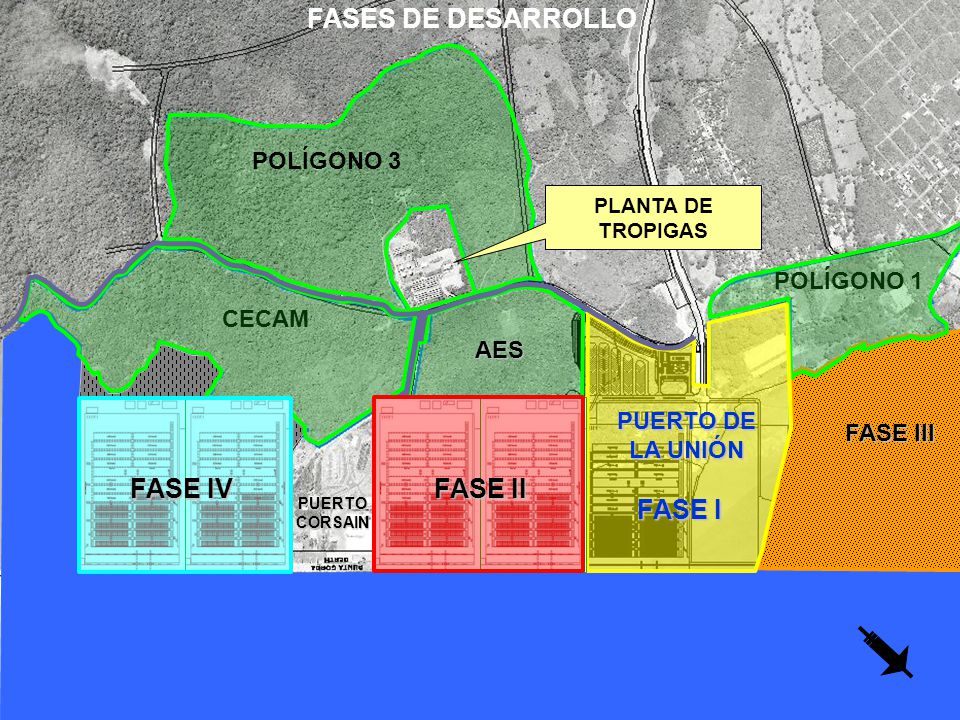

AES POLÍGONO 3 POLÍGONO 1 PUERTO CORSAIN FASE III FASE II PUERTO DE LA UNIÓN FASE I FASES DE DESARROLLO CECAM FASE IV PLANTA DE TROPIGAS

15 PROYECTO PUERTO DE LA UNION
UBICACIÓN DEL PUERTO Y ESTRATÉGIA CONCEPTO ORIGINAL Y MODIFICACIONES FASES DE DESARROLLO FIN DE PRESENTACION
