Componentes internas de la Placa Madre (MAIN BOARD )

Presentación del tema: "Componentes internas de la Placa Madre (MAIN BOARD )"— Transcripción de la presentación:

1 Componentes internas de la Placa Madre (MAIN BOARD )
Conector de video AGP Ranura de expansión tecnología AGP Sólo se utiliza para conectar tarjetas de gráficos (en las que se enchufa la pantalla). Actualmente, las placas de gráficos se fabrican casi exclusivamente en este formato.

2 Componentes internas de la Placa Madre (MAIN BOARD )
Conector de Suministro de Energía ATX Conector de poder tecnología ATX, aquí se instala el conector ATX, que viene de la fuente de alimentación o fuente de poder, suministra la energía a toda la Mother Board, suministra energía al Procesador CPU, disipador de calor, botones de control del tablero frontal del CASE, este conector tiene una guía para ser instalado.

3 Componentes internas de la Placa Madre (MAIN BOARD )
Conector de fuente de alimentación Conectado a la Placa o Mother Board, este conector solo posee una sola guía, no se puede conectar de otra forma, ya que la guía es un medio de seguridad, que no permite equívocos alguno con respecto a la conexión de corriente que viene de la Fuente de Poder para cada uno de los componentes instalados en la Mother Board (tarjeta madre)

4 Componentes internas de la Placa Madre (MAIN BOARD )
Socket 7 Socket 7, es el encaje donde se instala el procesador es un encaje que posee una sola entrada, lo cual permite que el procesador se encaje con mucho cuidado, ya que con presión, puede causar daños, al doblarse un pin, el cual automáticamente el CPU, queda inservible, este socket, viene para la instalación de procesadores como Pentium I, II, III, Celeron, de esa tecnología.

5 Componentes internas de la Placa Madre (MAIN BOARD )
Conectores o Socket de Memoria DIMM Conectores o Socket de Memoria DIMM, dolor de cabeza para los técnicos, la instalación es sumamente delicada, posee una guía, el cual muchas veces, no hace el encaje o contacto necesario para que su funcionamiento sea perfecto. Hay que tener precaución para el montaje de cada uno de los DIMM´s ya que estos hacen su funcionamiento concatenadamente, si esta instalando dos o más DIMM, estos deben ser todos iguales, de la misma capacidad y velocidad.

6 Componentes internas de la Placa Madre (MAIN BOARD )

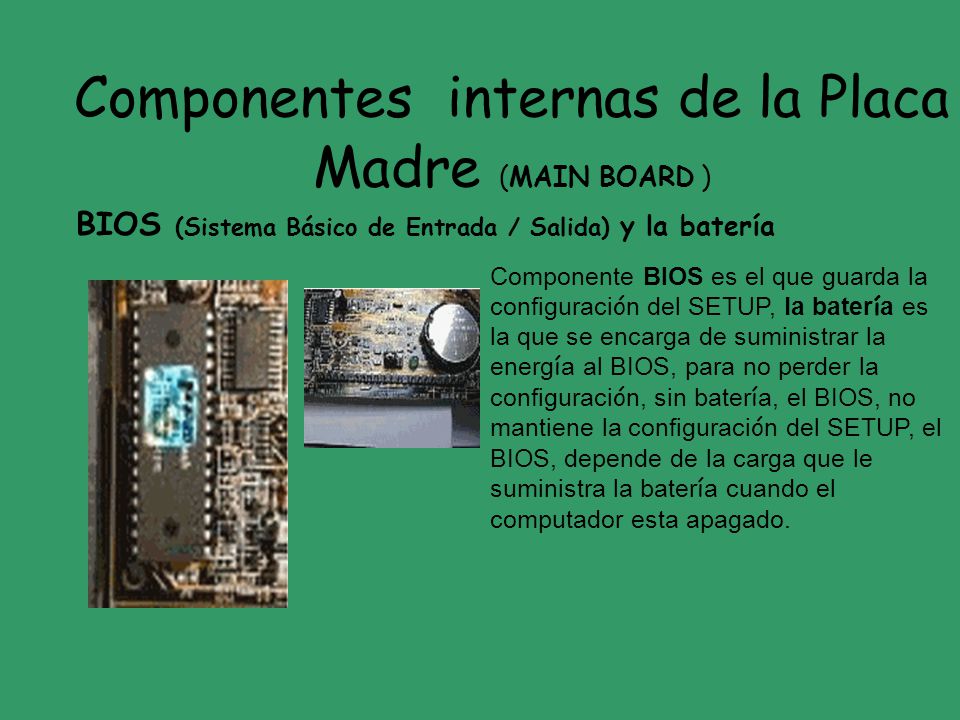

BIOS (Sistema Básico de Entrada / Salida) y la batería Componente BIOS es el que guarda la configuración del SETUP, la batería es la que se encarga de suministrar la energía al BIOS, para no perder la configuración, sin batería, el BIOS, no mantiene la configuración del SETUP, el BIOS, depende de la carga que le suministra la batería cuando el computador esta apagado.

7 Componentes internas de la Placa Madre (MAIN BOARD )
Jumpers de Control de luces Jumpers de Control de luces, apagado, Reset del case, estos jumpers son los indicadores de encendido del equipo, de luz del hard Disk y Unidad de Cd\Room, Botón de interrupción de RESET (resetear maquina), control de apagado y encendido del computador, Jumpers del speaker (altavoces), control de Keyloock (llave de control del case), muchas de las Mother Boards, tenían el control de velocidad, hoy en día todo es controlado por el procesador automáticamente.

8 Componentes internas de la Placa Madre (MAIN BOARD )
Conectores de Dispositivos de Almacenamiento (Unidades de Floppy, Unidades de Disco Duro, Unidades de Compact Disk) Estos tres conectores, son para la conexión de los dispositivos de almacenamiento el primero es el conector FDC (Floppy Disk Control), permite la conexión hasta 2 unidades en un solo conector, por defecto el primer conector es de la unidad A:, El del centro (negro) es para el segundo cable (IDE2) de discos duros CD's o DVD's, y el de abajo (azul) es para el primer cable (IDE1) de discos, etc. (en cada cable se pueden enchufar dos dispositivos, uno configurado como maestro y el otro como esclavo).

9 Componentes internas de la Placa Madre (MAIN BOARD )
Conectores LPT1 Conectores LPT1 (puerto de impresión), paralelo, DB 25 pines, de color rosa y abajo COM1 (izquierda) y COM2, que son los puertos serie (donde se enchufan algunos módems externos, otros dispositivos, mouse, teclado, etc)

10 Componentes internas de la Placa Madre (MAIN BOARD )
Universal Serie Bus (USB) Conector de Puerto Bus de serie Universal USB, todos los dispositivos externos viene con estos nuevos conectores, su tecnología es mucha mas optima, produce mejores resultados.

11 El Microprocesador (CPU)
CPU:Unidad central de procesamiento, esta es la parte más importante ya que es el cerebro de la computadora, dentro de ella se realizan todas las tareas comandadas por el usuario, ella consta de partes especificas internas que serán explicadas más adelante.

12 Memoria RAM (Memoria de Acceso Aleatorio)
Memoria RAM: Aquí se guardán los datos de los programas mientras se están utilizando, cuando se apaga la computadora toda la información que tenga la memoria se borra, es por ello que se recomienda guardar el trabajo en el disco duro.

13 Memoria ROM (Memoria de solo Lectura)

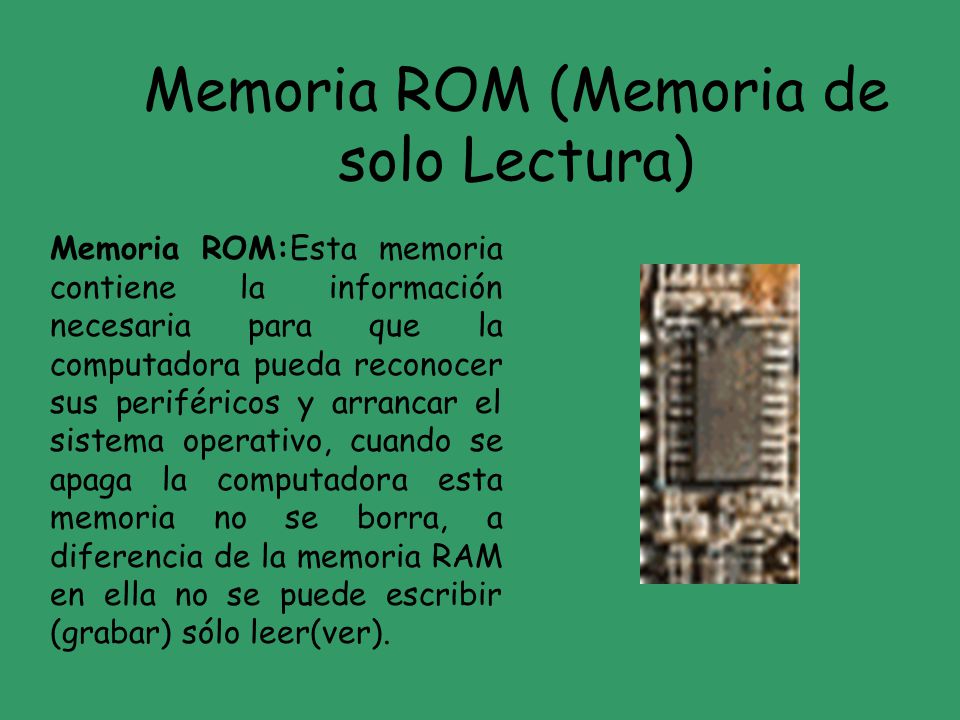

Memoria ROM:Esta memoria contiene la información necesaria para que la computadora pueda reconocer sus periféricos y arrancar el sistema operativo, cuando se apaga la computadora esta memoria no se borra, a diferencia de la memoria RAM en ella no se puede escribir (grabar) sólo leer(ver).

14 Tarjeta de Video Tarjeta de Video Con esta tarjeta se efectúa la comunicación entre la Mother Board (Tarjeta Madre) y el monitor, la función o el objetivo de esta tarjeta es la conversión de los datos digitales que van al monitor, en varias señales que convierten información de cada uno de los tres colores primarios .

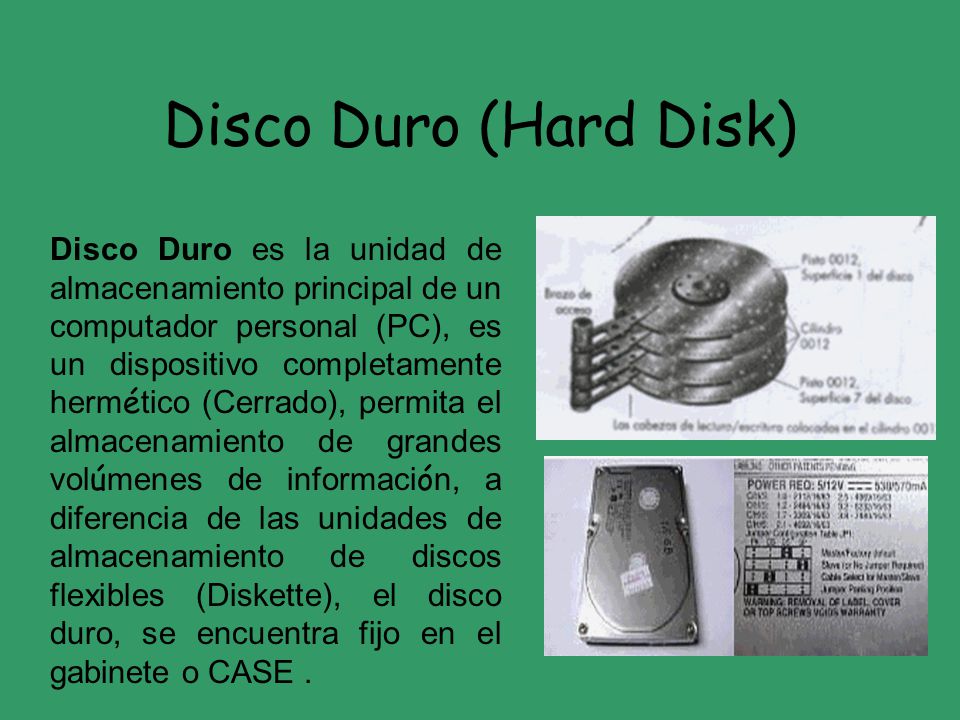

15 Disco Duro (Hard Disk) Disco Duro es la unidad de almacenamiento principal de un computador personal (PC), es un dispositivo completamente hermético (Cerrado), permita el almacenamiento de grandes volúmenes de información, a diferencia de las unidades de almacenamiento de discos flexibles (Diskette), el disco duro, se encuentra fijo en el gabinete o CASE .

16 Tarjeta de Sonido Tarjeta de Sonido
Es una tarjeta electrónica que se conecta a una ranura que tiene la computadora (CPU, en específico la tarjeta madre) que tiene como funciones principales: la generación o reproducción de sonido y la entrada o grabación del mismo. Para reproducir sonidos, las tarjetas incluyen un chip sintetizador que genera ondas musicales.

17 Tarjeta de Red Tarjeta de Red
Es una tarjeta electrónica que se conecta a una ranura(ISA, PCI) que tiene la computadora (CPU, en específico la tarjeta madre) que tiene como funciones principales: la conexión en red de computadoras con la finalidad de compartir todo tipo de archivos, asi como también para realizar impresiones en red, juegos en red, etc.
