1 Aplicación Proyecto Hidro Eléctrico

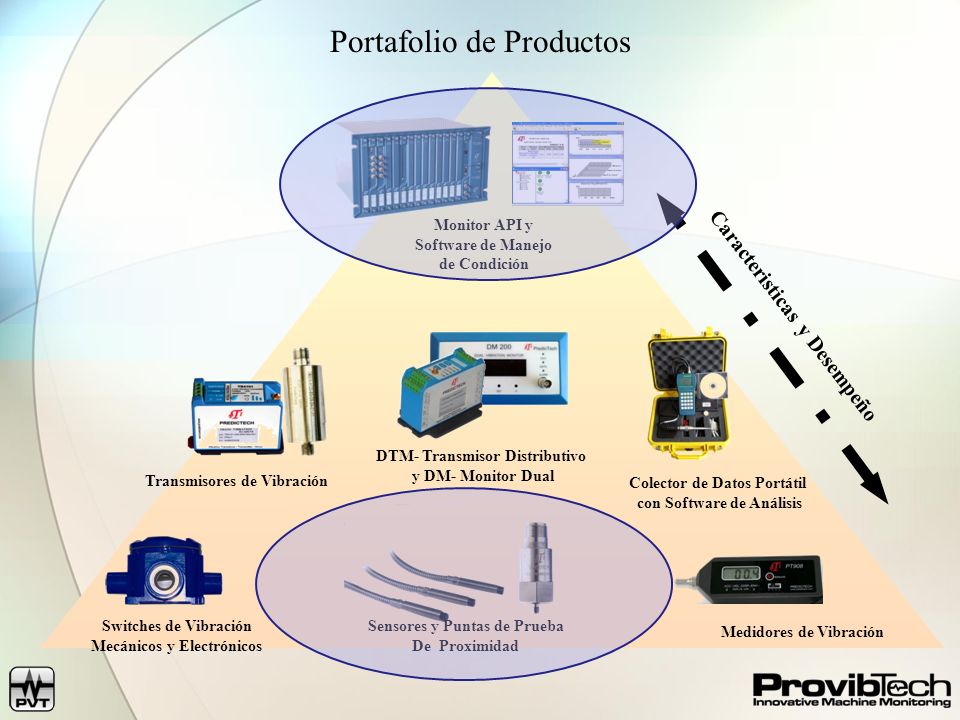

2 Portafolio de Productos
Monitor API y Software de Manejo de Condición Caracteristicas y Desempeño DTM- Transmisor Distributivo y DM- Monitor Dual Para esta aplicación se utilizara nuestro rango de sensores y monitores en rack con solución de software incluído Transmisores de Vibración Colector de Datos Portátil con Software de Análisis Switches de Vibración Mecánicos y Electrónicos Medidores de Vibración Sensores y Puntas de Prueba De Proximidad

3 Oficinas de Ingenieria
Resumen del Proyecto Esquema General Oficinas de Ingenieria Ethernet P.C. P.C. Cuarto de Control Cuarto de Control Grupo I Grupo II R.I. R.I. Hidro Turbina 1 Hidro Turbina 2 Hidro Turbina 3 Hidro Turbina 4 Hidro Turbina 5 Hidro Turbina 6 Hidro Turbina 7 Hidro Turbina 8 L.I. L.I. Alcance del proyecto original L.I. L.I.

4 Resumen del Proyecto Sensores 1 Sensor para posición axial
1 Sensor de aceleración 8 Sensores medición de entrehierro 1 Sensor de velocidad 1 Sensores de referencia de fase Esquema de la distribución de los sensores 4 Sensores para vibración relativa del eje

5 Resumen del Proyecto Sensores
TM0180-A02-B00-C03-D10 Proximity Probe ▪ 1 meter armored ▪ 3/8 – 24 threads ▪ 30 mm threaded length TM0181-A80-B01 Extension Cable ▪ 8 meter armored TM0182-A90 Probe Driver TM079VD-K-H Low Freq. Case Vib. Sensor ▪ 4mV/um ▪ Includes TM ▪ 5 meter armored cable Características de los Sensores TM0796V-K Side-Exit Velocity Sensor ▪ Includes TM ▪ 5 meter armored cable ▪ 4mV/mm/sec TM0180AG Air Gap Probe & AG Module ▪ Includes interconnect cable to AG signal

6 Resumen del Proyecto Rack de Monitoreo PT2060

7 Fuente de Alimentación 120V Redundante
Resumen del Proyecto Rack de Monitoreo PT2060 El rack de monitoreo con los módulos propuestos PT2060/80- BK PCM360 Interface Module 48 Channels PT2060/10-A00-B00 4 Ch. Air Gap Module PT2060/20-A00-B00 4 Ch.Seismic Vib. Module PT2060/40-A00-B00- Relay Module (16 relays) PT2060/99 19” Rack Monitor Fuente de Alimentación 120V Redundante PT2060/91-A00-B00 System Interface Module ▪ (2) phase ref. PT2060/10-A00-B00 4 Ch. Prox Vibration Module

8 Resumen del Proyecto PCM360
Para esta parte utilizar presentación del PCM360 en español

9 Gracias por su Atención
