SISTEMAS DE TRATAMIENTO DE AGUAS RESIDUALES A NIVEL MUNICIPAL

Presentación del tema: "SISTEMAS DE TRATAMIENTO DE AGUAS RESIDUALES A NIVEL MUNICIPAL"— Transcripción de la presentación:

1 SISTEMAS DE TRATAMIENTO DE AGUAS RESIDUALES A NIVEL MUNICIPAL

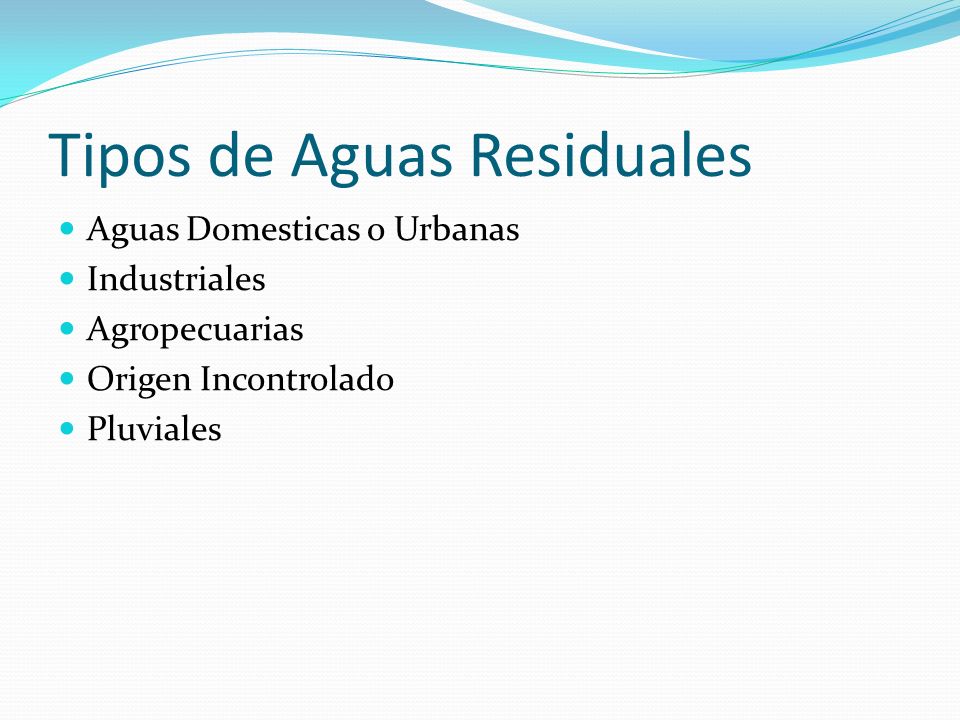

2 Tipos de Aguas Residuales
Aguas Domesticas o Urbanas Industriales Agropecuarias Origen Incontrolado Pluviales

3 Aguas Negras Urbanas Las Aguas Negras tienen una composición muy variada debido a la diversidad de factores que la afectan como a la naturaleza de la población residente. Nitrógeno, Fosforo, Elementos carbonados

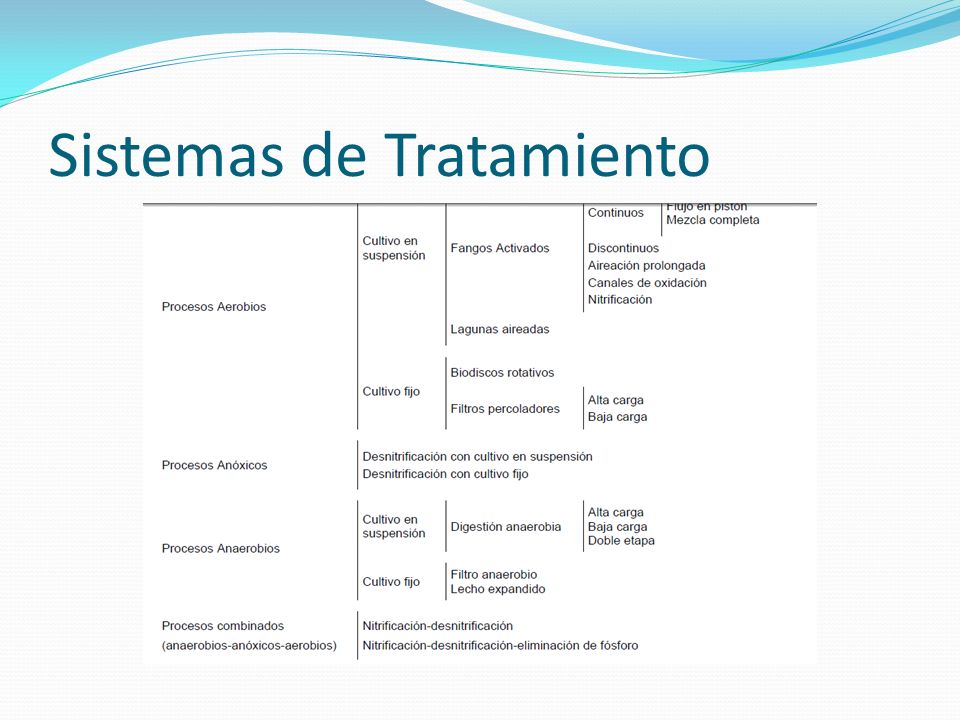

4 Sistemas de Tratamiento

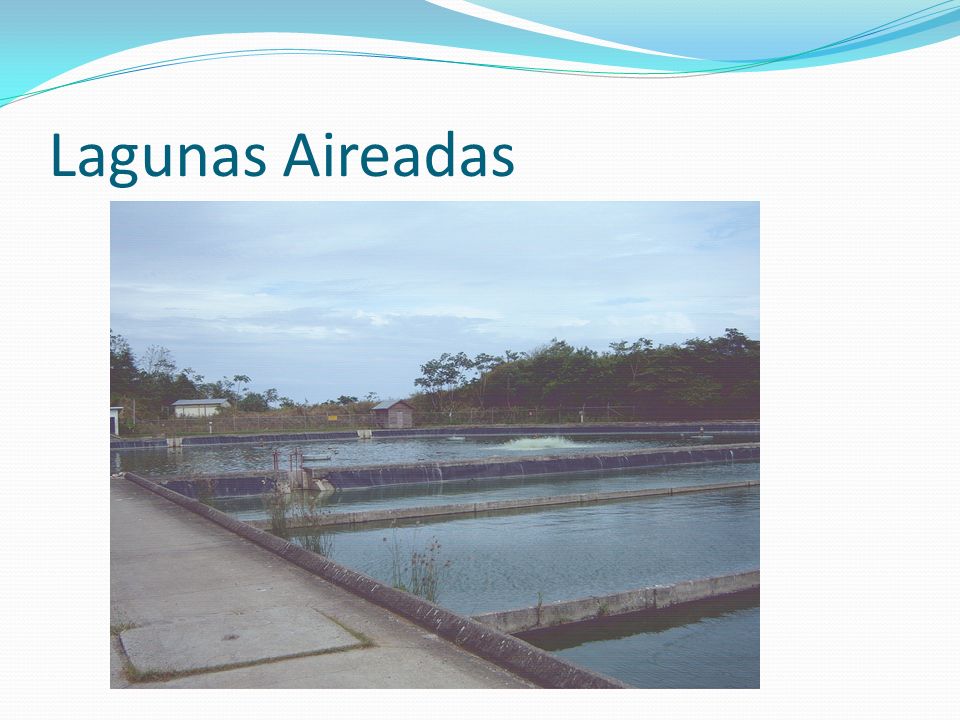

5 Lagunas Aireadas

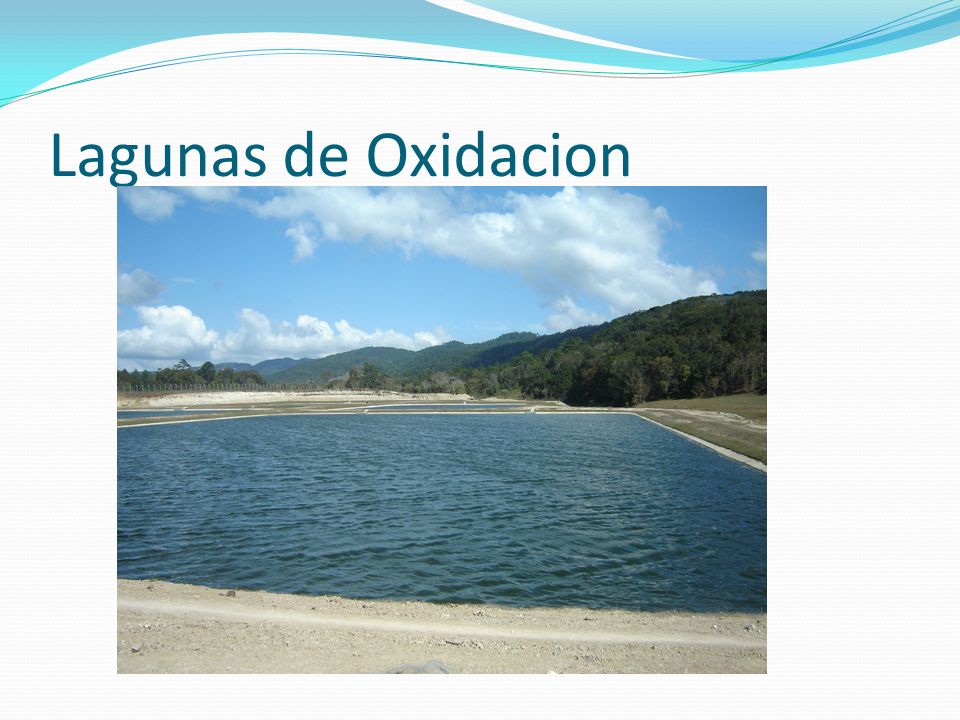

6 Lagunas de Oxidacion

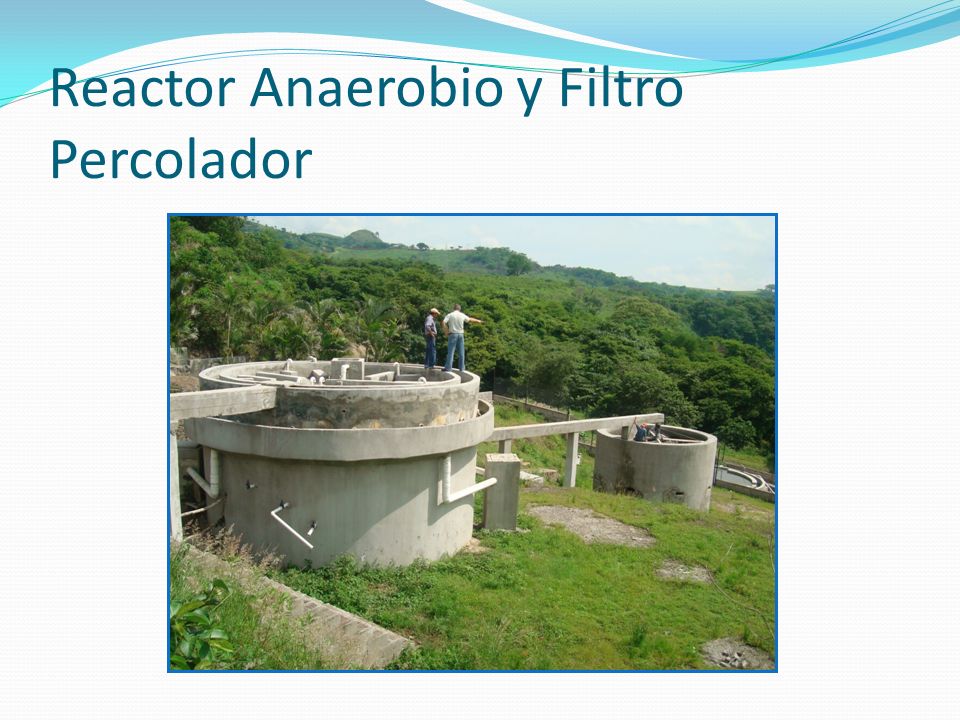

7 Reactor Anaerobio y Filtro Percolador

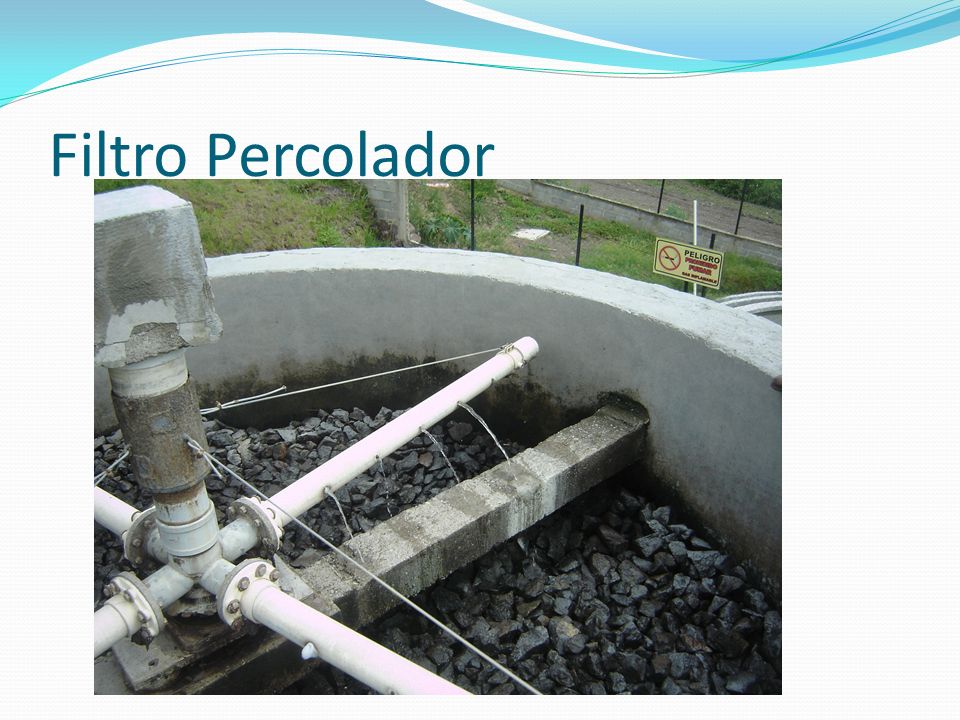

8 Filtro Percolador

9

10 SISTEMAS DE TRATAMIENTO

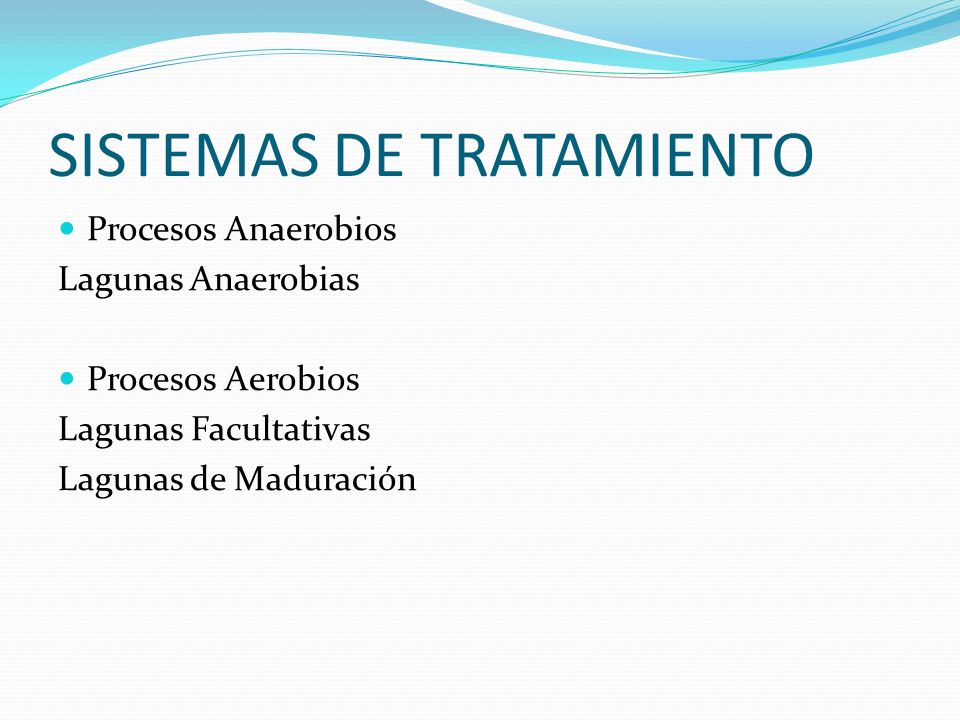

Procesos Anaerobios Lagunas Anaerobias Procesos Aerobios Lagunas Facultativas Lagunas de Maduración

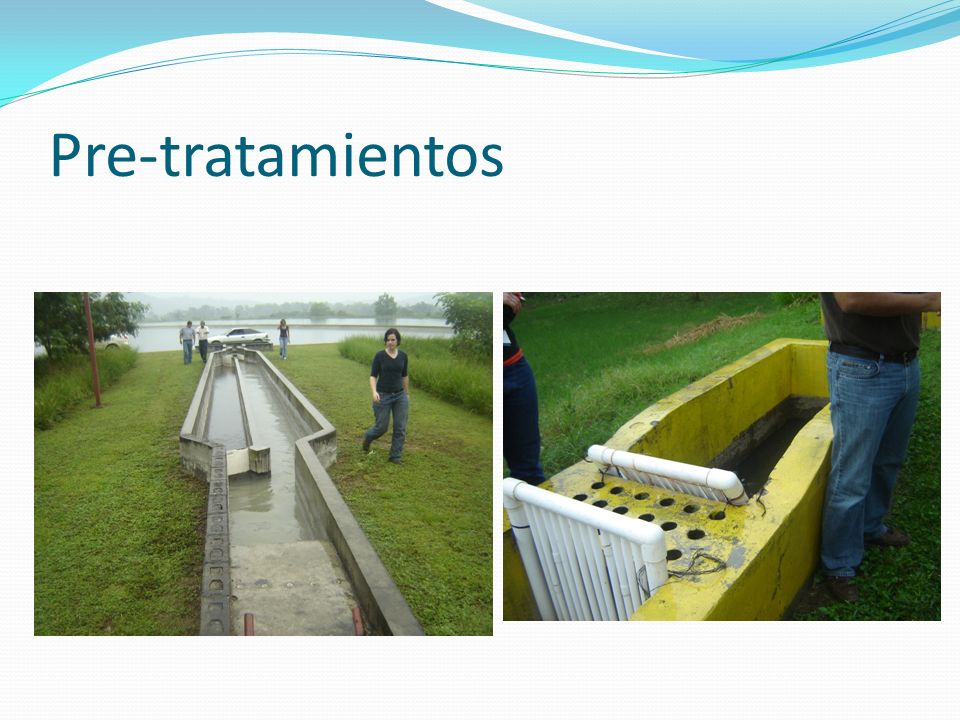

11 Pre-tratamientos

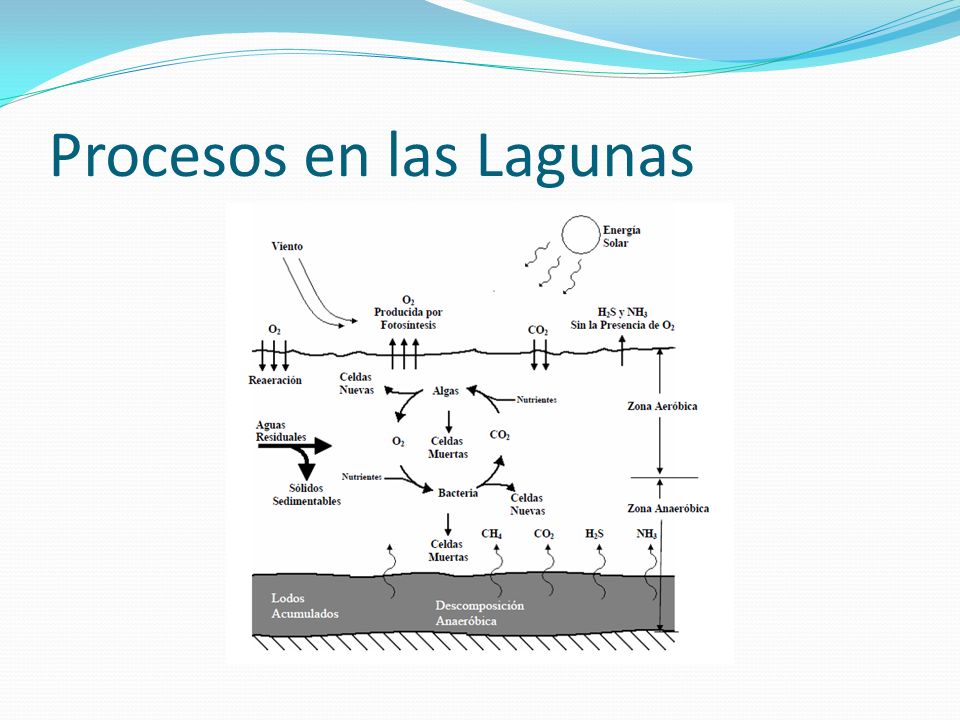

12 Procesos en las Lagunas

13 Lagunas Anaerobias Fuente Manuel de Oklay

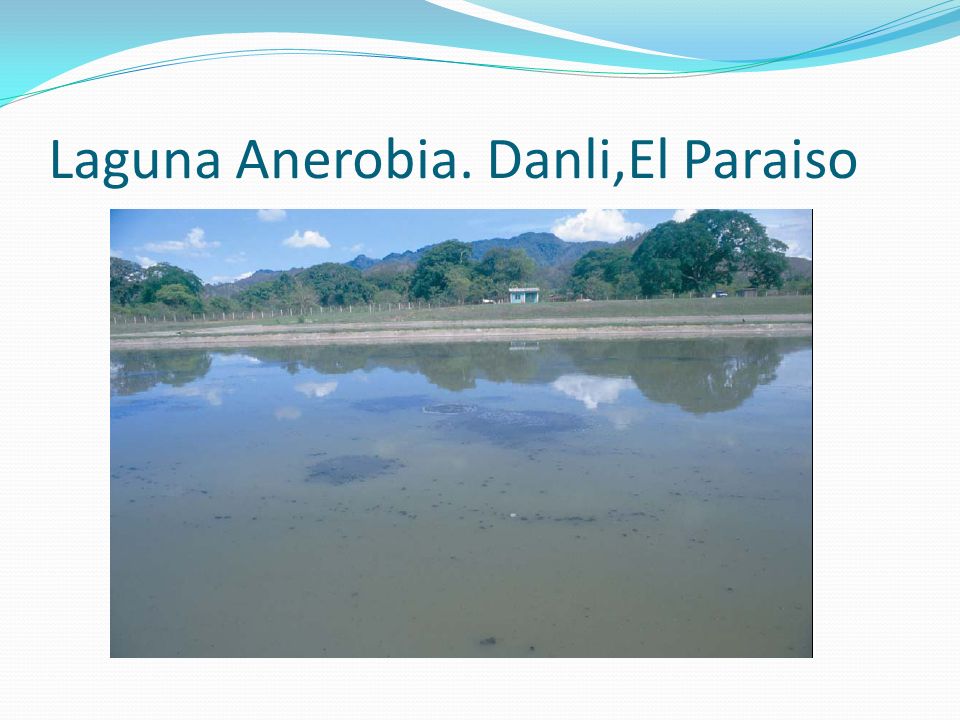

14 Laguna Anerobia. Danli,El Paraiso

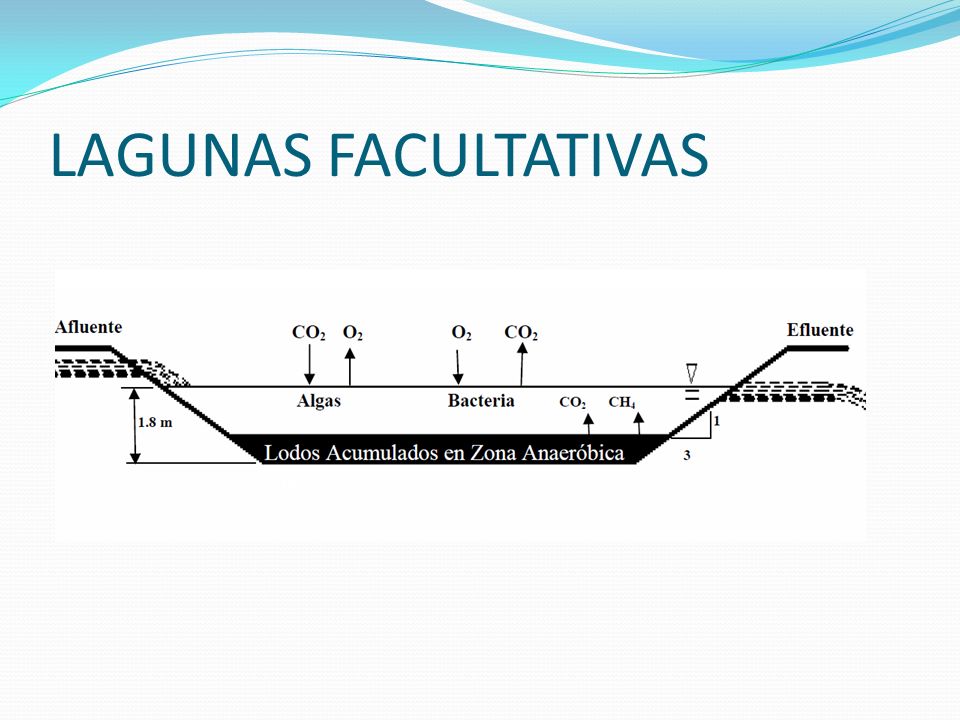

15 LAGUNAS FACULTATIVAS

16 Laguna Facultativa

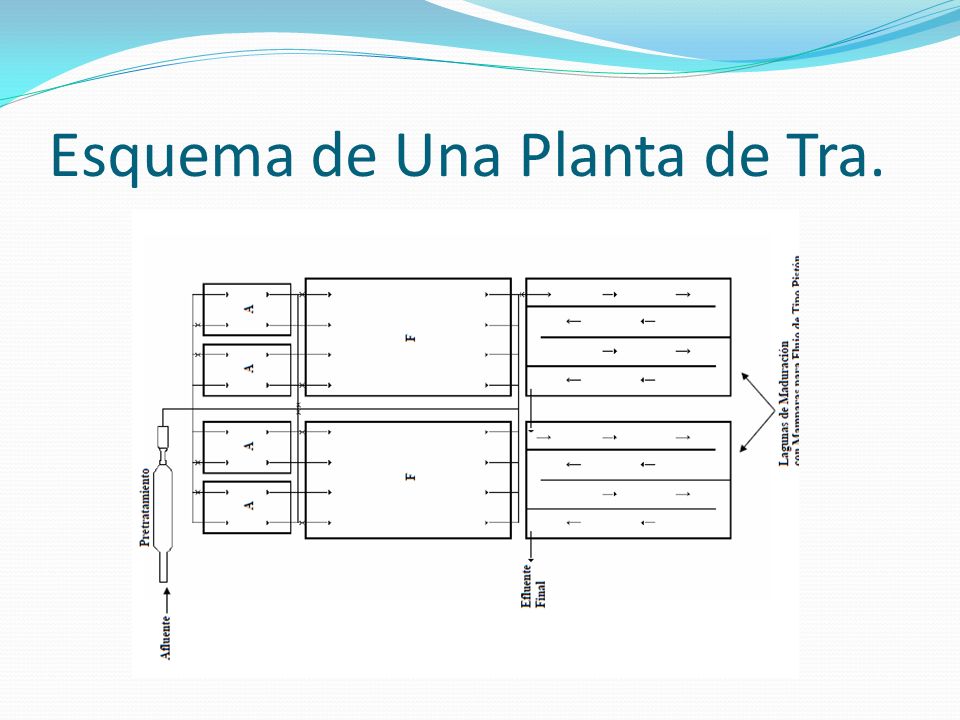

17 Esquema de Una Planta de Tra.

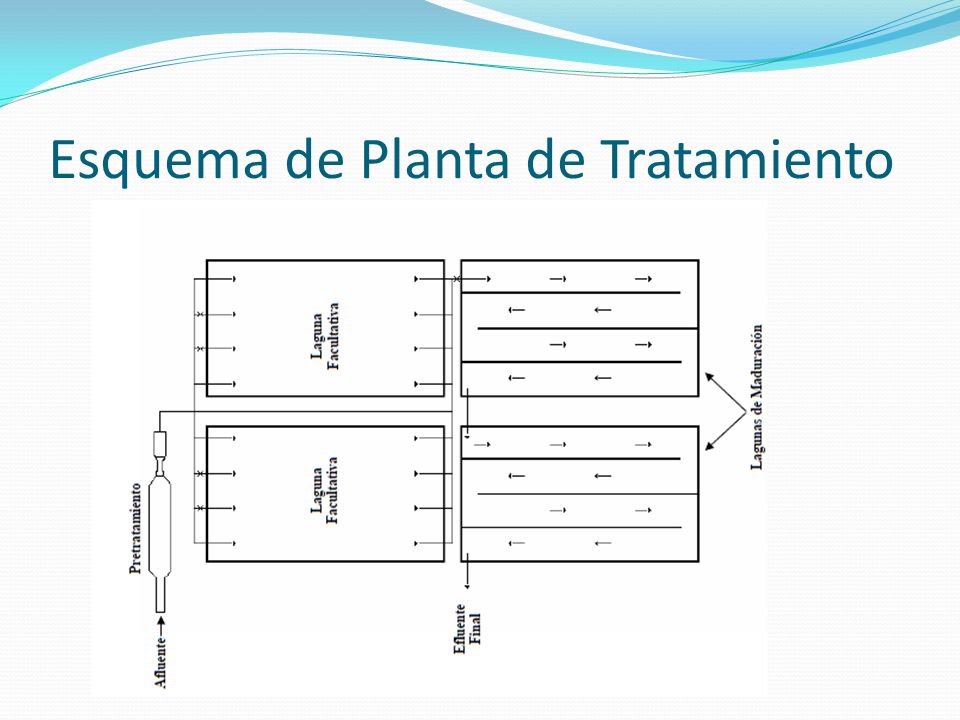

18 Esquema de Planta de Tratamiento

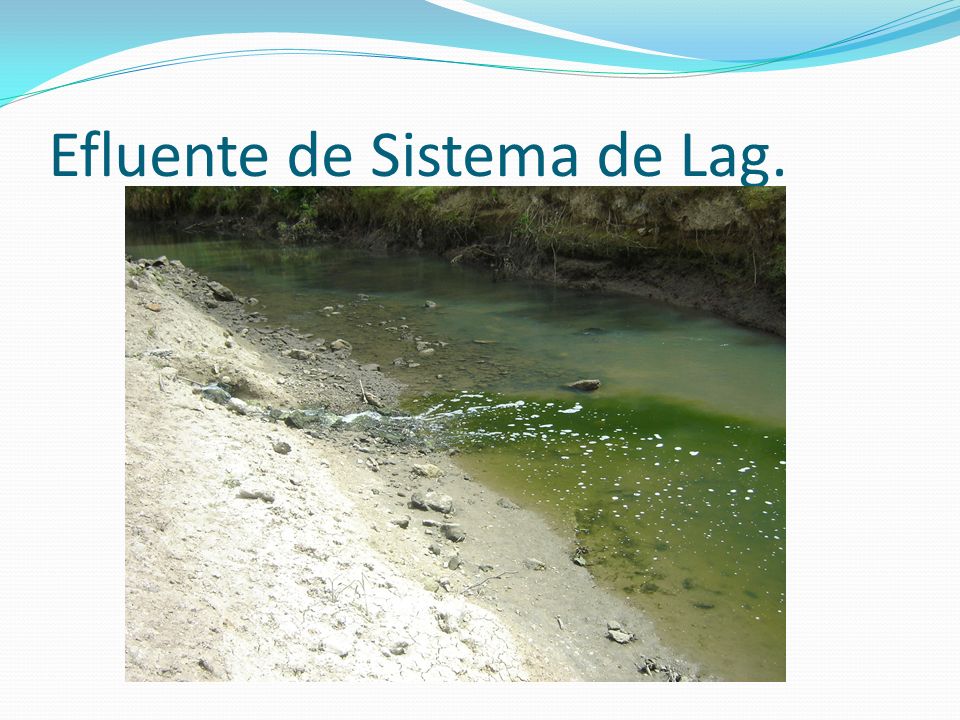

19 Efluente de Sistema de Lag.

20

21 Mes Kw-horas/m2-dia Kg DBO5/dia Enero 4.24 324.05 Febrero 5 382.14 Marzo 5.85 447.10 Abril 6.01 459.33 Mayo 5.57 425.70 Junio 5.39 411.95 Julio 5.17 395.13 Agosto 5.4 412.71 Septiembre 5.26 402.01 Octubre 4.67 356.92 Noviembre 4.23 323.29 Diciembre 4 305.71

22 Se toma dos lagunas facultativas con las siguientes dimensiones

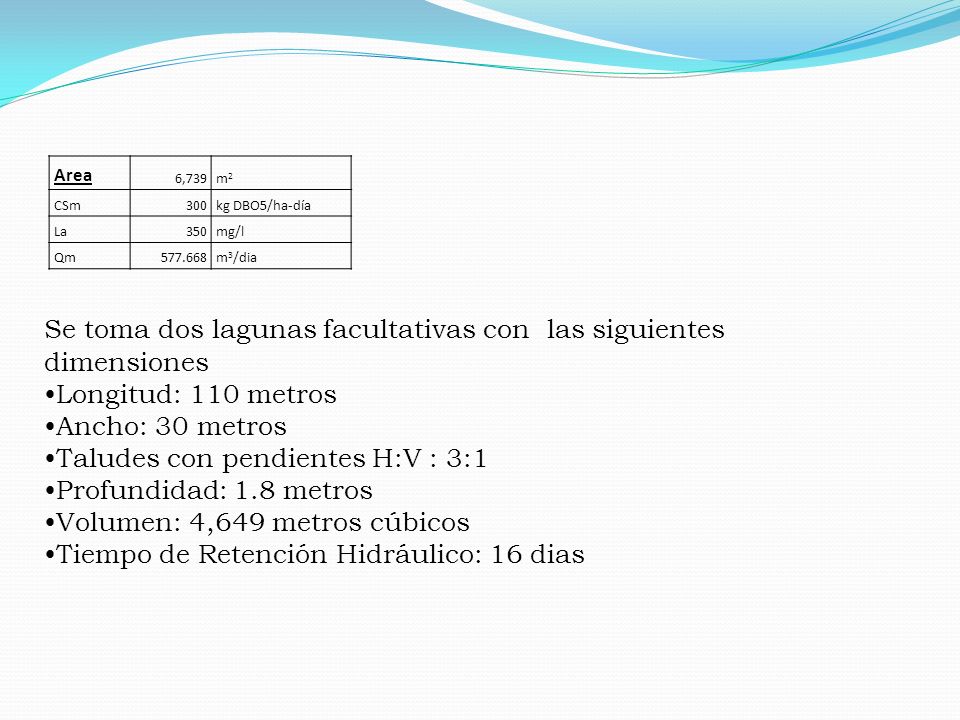

Area 6,739 m2 CSm 300 kg DBO5/ha-día La 350 mg/l Qm m3/dia Se toma dos lagunas facultativas con las siguientes dimensiones Longitud: 110 metros Ancho: 30 metros Taludes con pendientes H:V : 3:1 Profundidad: 1.8 metros Volumen: 4,649 metros cúbicos Tiempo de Retención Hidráulico: 16 dias

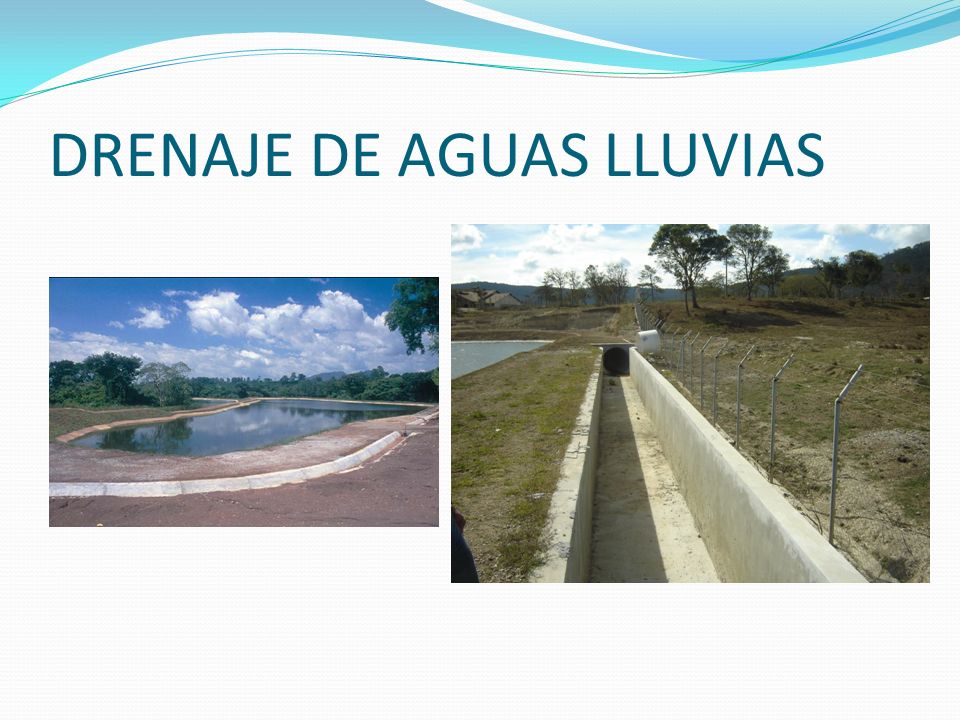

23 DRENAJE DE AGUAS LLUVIAS

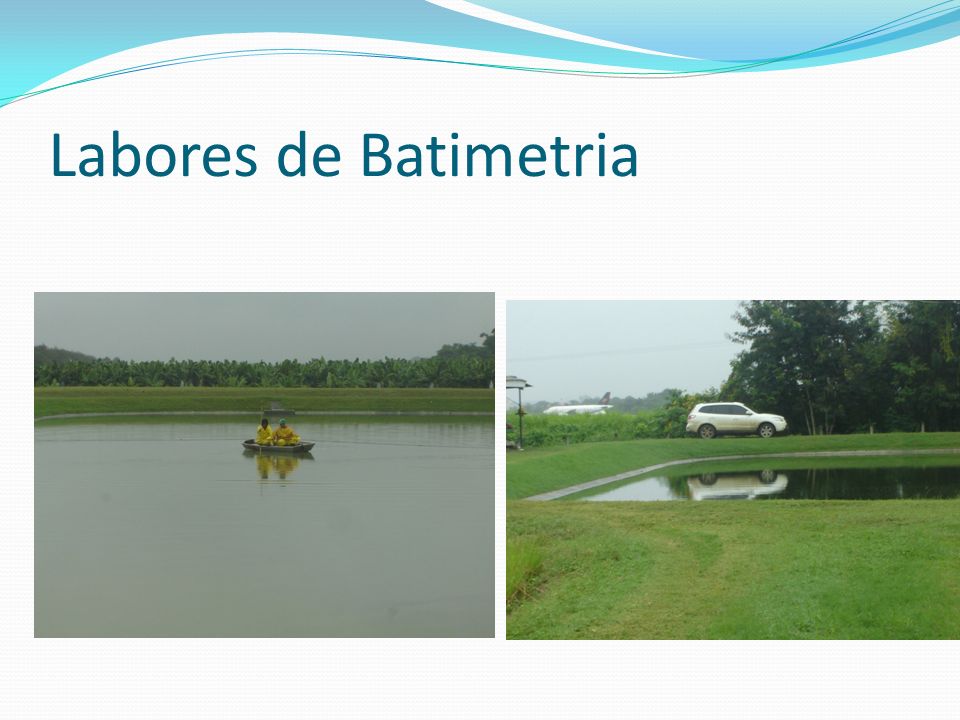

24 Labores de Batimetria

25 Clasificación de las de lagunas

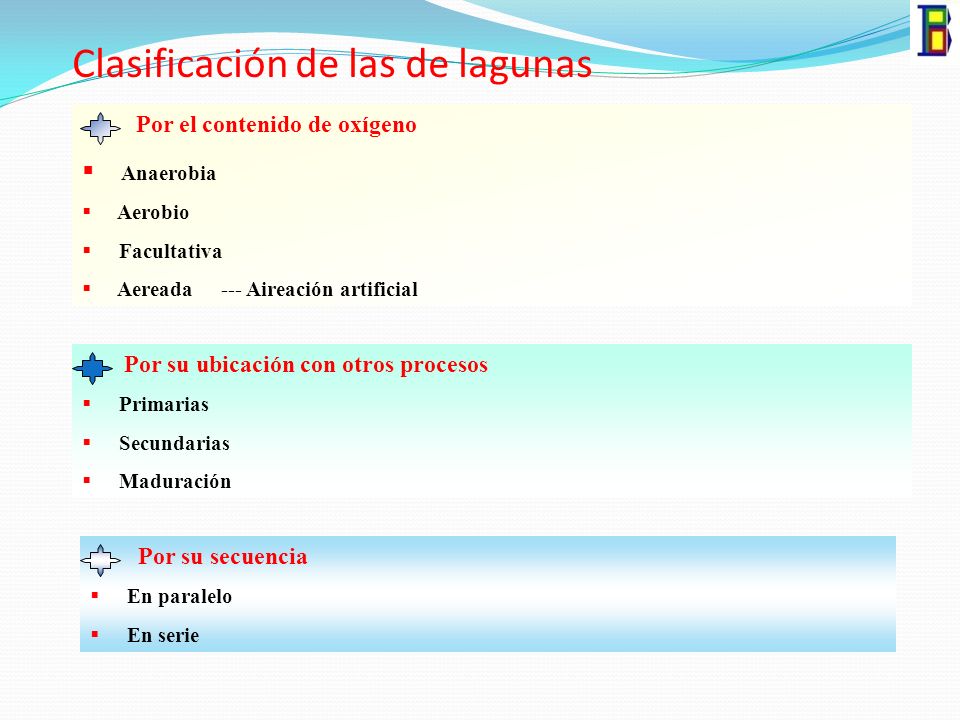

Por el contenido de oxígeno Anaerobia Aerobio Facultativa Aereada Aireación artificial Por su ubicación con otros procesos Primarias Secundarias Maduración Por su secuencia En paralelo En serie

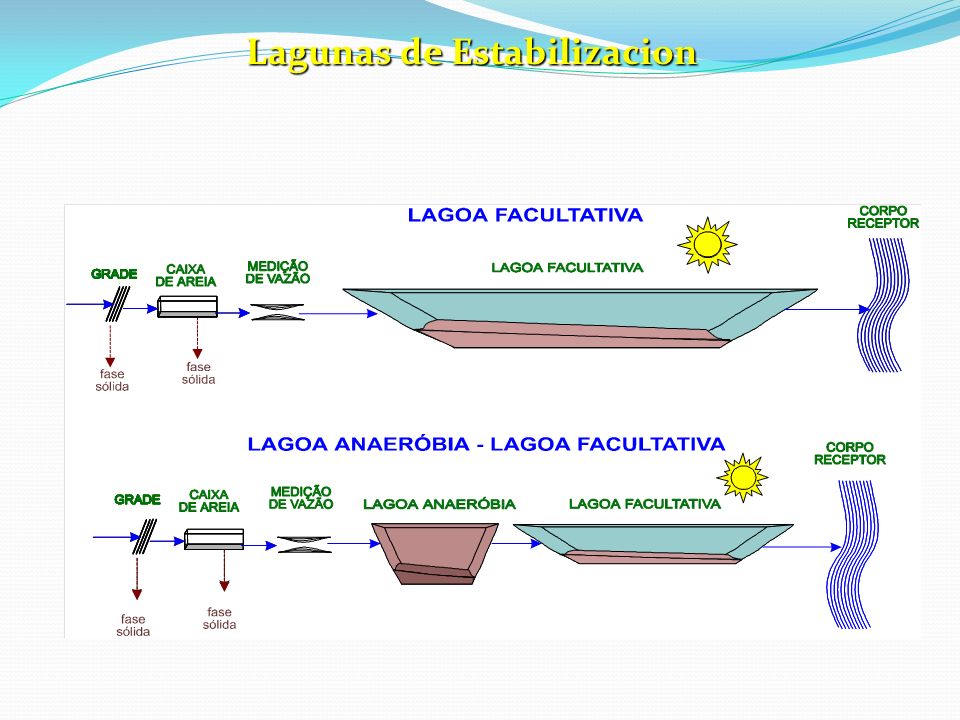

26 Lagunas de Estabilizacion

27 Lagunas de Estabilización Con lagunas de maduración

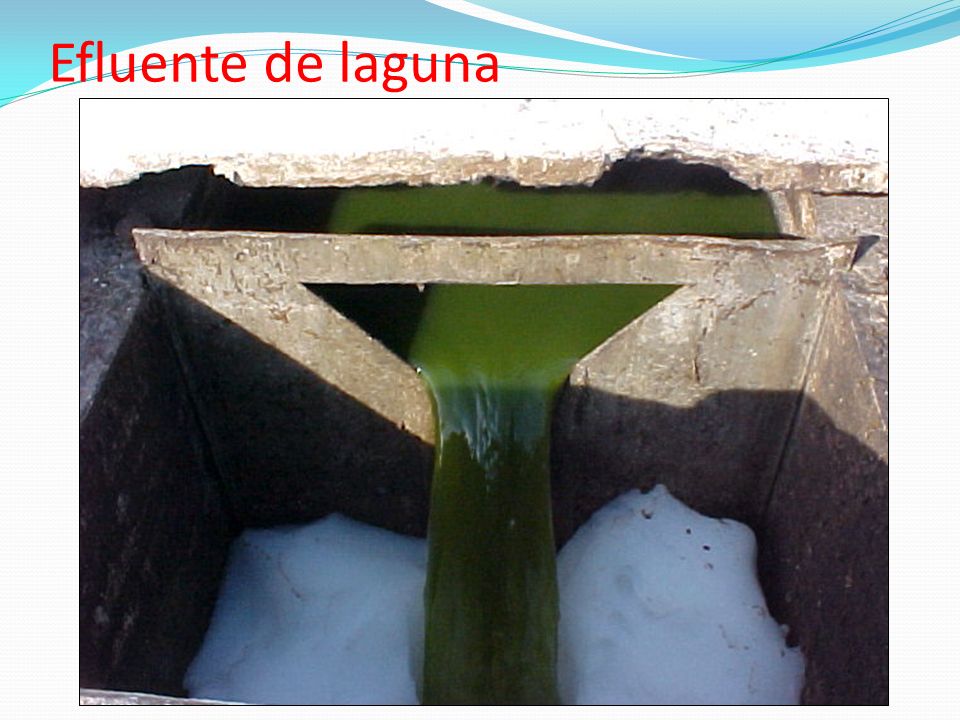

28 Efluente de laguna

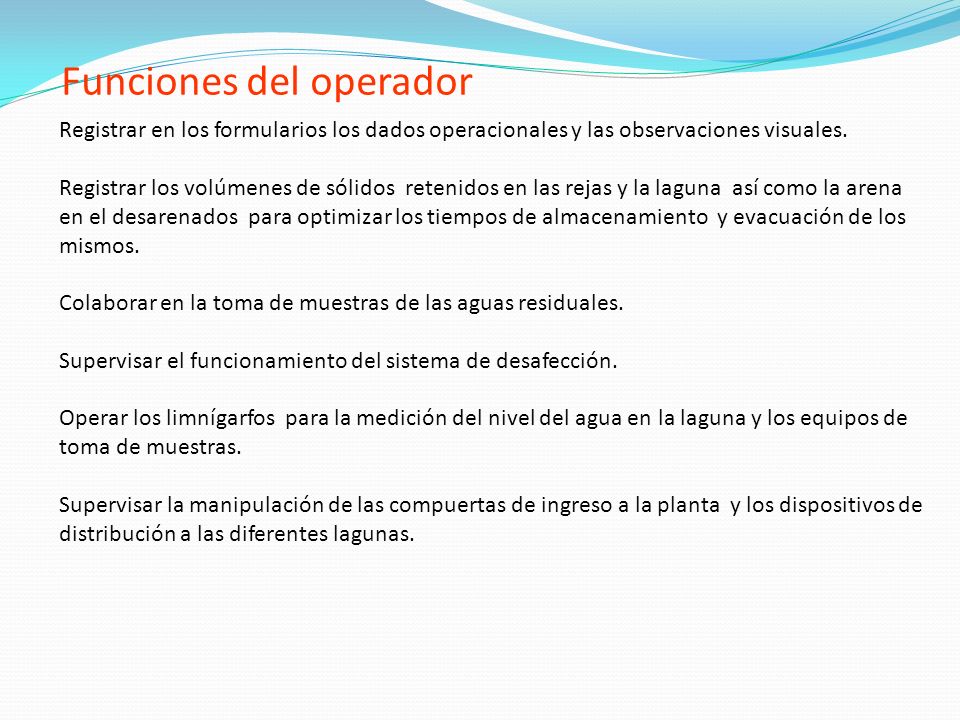

29 Funciones del operador
Registrar en los formularios los dados operacionales y las observaciones visuales. Registrar los volúmenes de sólidos retenidos en las rejas y la laguna así como la arena en el desarenados para optimizar los tiempos de almacenamiento y evacuación de los mismos. Colaborar en la toma de muestras de las aguas residuales. Supervisar el funcionamiento del sistema de desafección. Operar los limnígarfos para la medición del nivel del agua en la laguna y los equipos de toma de muestras. Supervisar la manipulación de las compuertas de ingreso a la planta y los dispositivos de distribución a las diferentes lagunas.

30 Funciones del operador

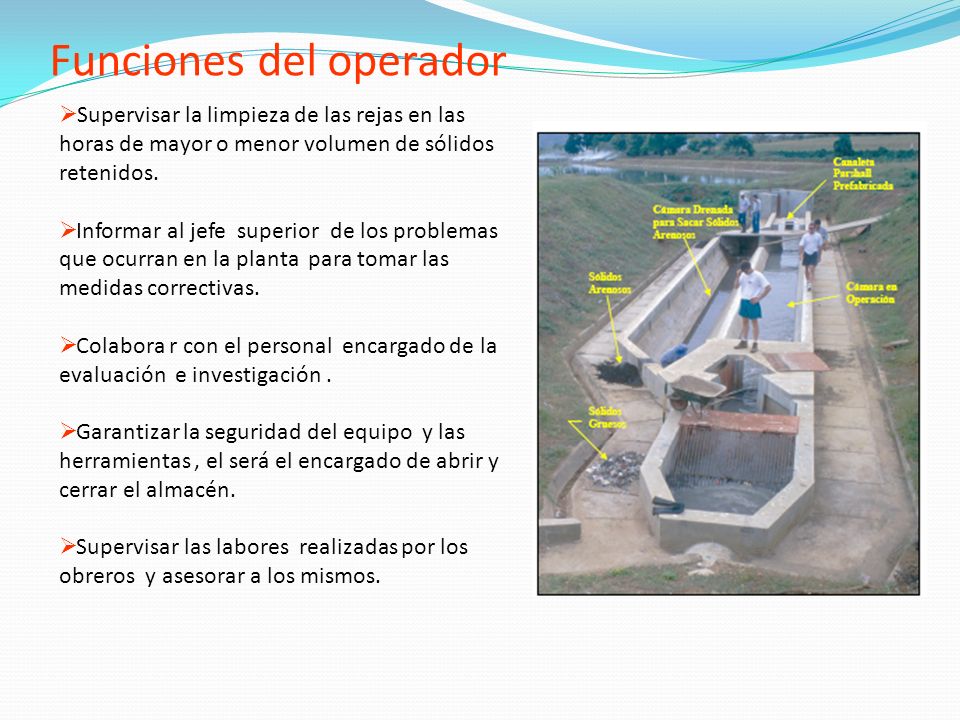

Supervisar la limpieza de las rejas en las horas de mayor o menor volumen de sólidos retenidos. Informar al jefe superior de los problemas que ocurran en la planta para tomar las medidas correctivas. Colabora r con el personal encargado de la evaluación e investigación . Garantizar la seguridad del equipo y las herramientas , el será el encargado de abrir y cerrar el almacén. Supervisar las labores realizadas por los obreros y asesorar a los mismos.

31 Funciones de los peones

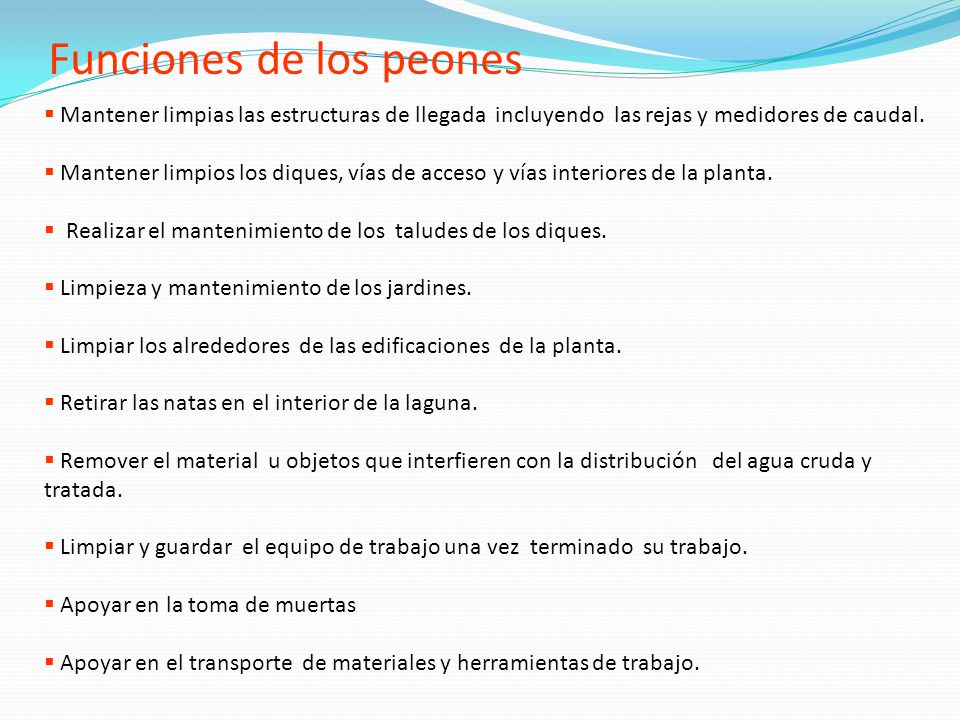

Mantener limpias las estructuras de llegada incluyendo las rejas y medidores de caudal. Mantener limpios los diques, vías de acceso y vías interiores de la planta. Realizar el mantenimiento de los taludes de los diques. Limpieza y mantenimiento de los jardines. Limpiar los alrededores de las edificaciones de la planta. Retirar las natas en el interior de la laguna. Remover el material u objetos que interfieren con la distribución del agua cruda y tratada. Limpiar y guardar el equipo de trabajo una vez terminado su trabajo. Apoyar en la toma de muertas Apoyar en el transporte de materiales y herramientas de trabajo.

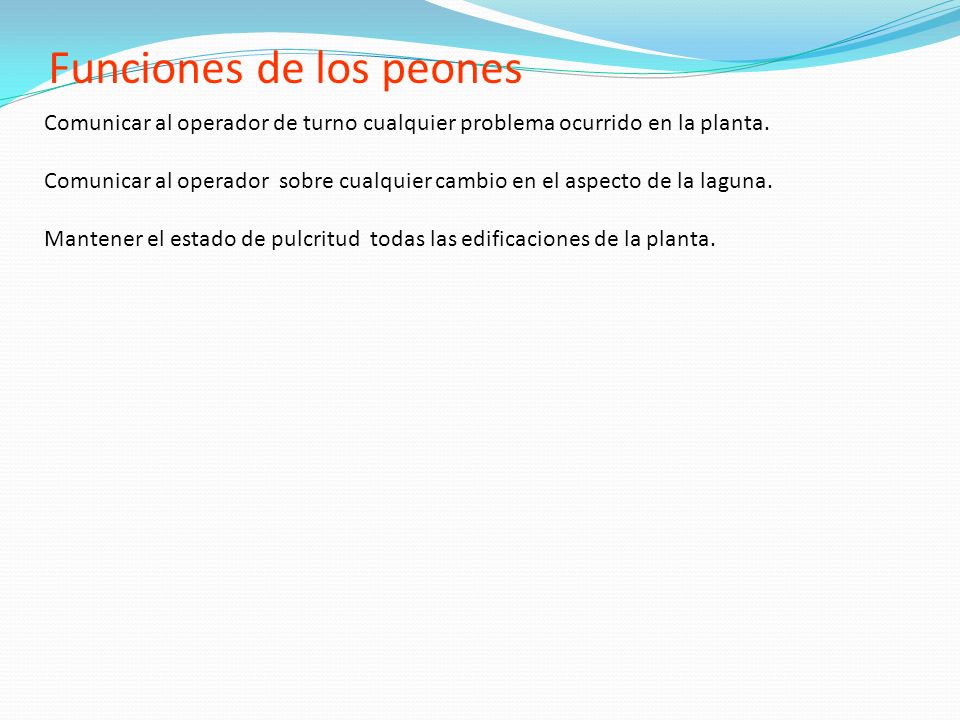

32 Funciones de los peones
Comunicar al operador de turno cualquier problema ocurrido en la planta. Comunicar al operador sobre cualquier cambio en el aspecto de la laguna. Mantener el estado de pulcritud todas las edificaciones de la planta.

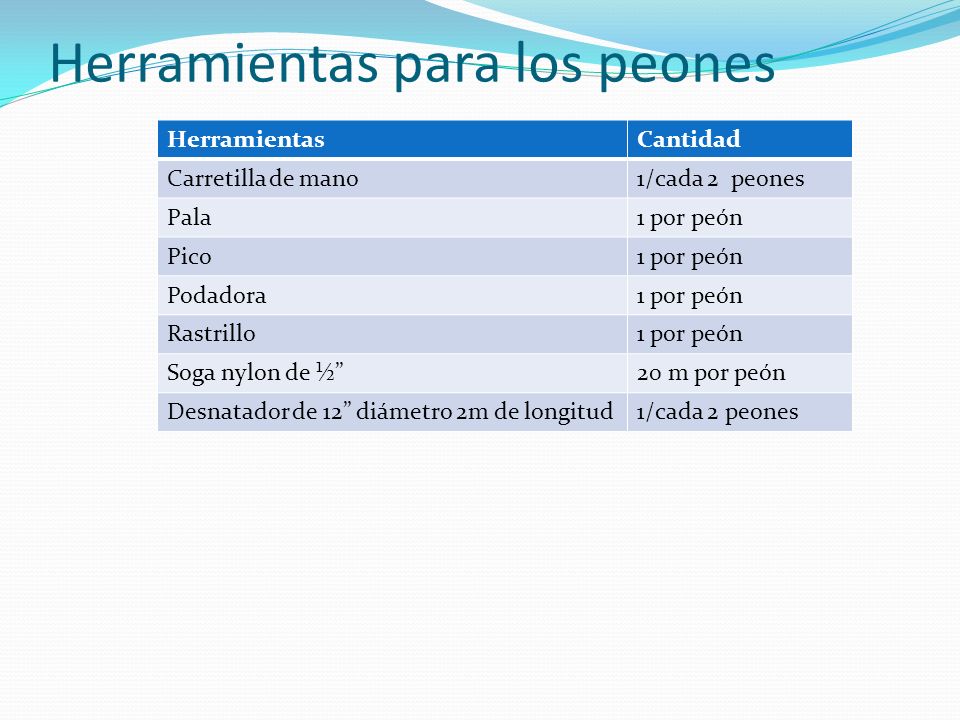

33 Herramientas para los peones
Cantidad Carretilla de mano 1/cada 2 peones Pala 1 por peón Pico Podadora Rastrillo Soga nylon de ½” 20 m por peón Desnatador de 12” diámetro 2m de longitud 1/cada 2 peones
