1 UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA DEPARTAMENTO DE DIBUJO PRESENTACIÓN DEL CURSO DIBUJO I, 2DO SEM. 2010 SECCIONES 04, 05, 05 GRUPO.DIBUJO.I @GMAIL.COM ING. JULIO NORMAN. VALENCIA OCTUBRE 2010

2 TOPICOS A CUBRIR: 1.- PRESENTACIÓN DEL CURSO. 2.- LISTADO DE INSTRUMENTOS A UTILIZAR. 3.- LÍNEAS NORMALIZADAS UTILIZADAS EN DIBUJO TECNICO. 4.- ROTULACIÓN. 5.- COMO FIJAR EL FORMATO A LA MESA DE DIBUJO. 6.- COMO TRAZAR LÍNEAS HORIZONTALES, VERTICALES E INCLINADAS A 30 Y 45°.

3 EVALUACIÓN DEL CURSO: 3 PARCIALES +1 PROYECTO FINAL (80%) TRABAJOS PRACTICOS (20%). CALIFICACIÓN DEFINITIVA (CD) CD=0.8(PROM. PARCIALES)+0.2(P.TPRA) NOTA MINIMA APROBATORIA 10 PUNTOS ENTEROS. 01 EXAMEN RECUPERATIVO (CD≥5<10).

4 BIBLIOGRAFIA RECOMENDADA:  GEOMETRÍA DESCRIPTIVA, TEOREMAS Y APLICACIONES. ALBERS, L.  DIBUJO I Y GEOMETRÍA DESCRIPTIVA. OSCAR MORSE.  WEB: TODODIBUJO.COM, DIBUJOTECNICO.COM

5 UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA DEPARTAMENTO DE DIBUJO LISTADO DE INSTRUMENTOS A UTILIZAR VALENCIA OCTUBRE 2010

6  UNA (01) REGLA “T” DE APROXIMADAMENTE 75 CENTIMETROS DE LONGITUD.  UNA (01) BORONA.  UN (01) JUEGO DE ESCUADRAS GRANDES: UNA (01) DE 45 GRADOS. UNA (01) DE 30-60 GRADOS.

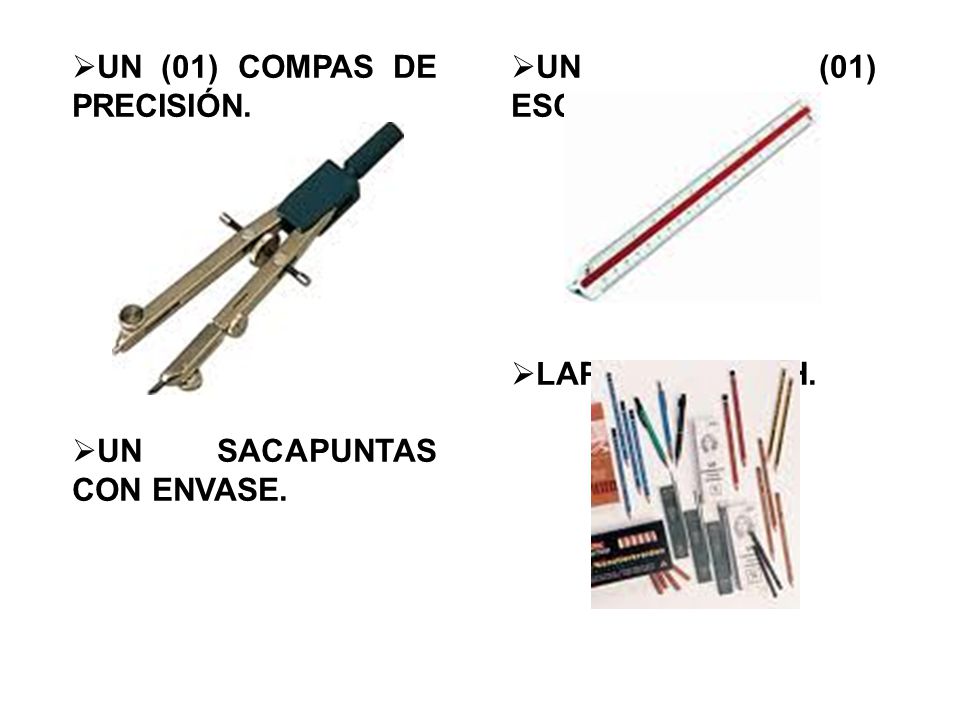

7  UN (01) COMPAS DE PRECISIÓN.  UN SACAPUNTAS CON ENVASE.  UN (01) ESCALIMETRO.  LAPICES HB Y 2H.

8  UN (01) PLANTILLA PARA BORRAR.  UN (01) JUEGO DE PLANTILLAS DE CURVAS.  UNA (01) PLANTILLA DE CIRCULOS.  UN (01) BORRADOR DE NATA

9  UN (01) ROLLO DE TIRRO DE 12.7 MILIMETROS.  UNA (01) LIMA PARA LA PUNTA DEL COMPAS.  UN (01) TRANSPORTADOR.  UN (01) PAÑITO PARA LIMPIEZA.  UNA (01) CARPETA TAMAÑO OFICIO PARA GUARDAR LOS TRABAJOS PRACTICOS.  UN ESTUCHE PARA GUARDAR TODOS LOS INSTRUMENTOS.  LAMINARIO DE EJERCICIOS

10 UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA DEPARTAMENTO DE DIBUJO LÍNEAS NORMALIZADAS ISO-128 VALENCIA OCTUBRE 2010

11 En el dibujo técnico se utilizan diferentes tipos de líneas, las cuales han sido normalizadas por diferentes organizaciones siendo una de ellas la Organización Internacional de Estandarización (ISO). La cual estandariza diez (10) tipos de líneas en la norma 128 (ISO-128). A continuación se muestran 5 tipos de ellas: 1.- Línea continua, gruesa. Uso: Contornos visibles Lápiz: HB Espesor: 0.5 milímetros para formato A4 2.-Línea continua fina.

12 2.- Línea continua, fina. Uso: Líneas ficticias visibles, líneas de cota, líneas de proyección, líneas de referencia, rayados, ejes de simetría cortos, entre otros. Lápiz: 2H Espesor: 0.1 milímetros para formato A4 3.-Línea de trazo y punto, fina. Uso: Ejes de revolución, líneas de centros, líneas de Lápiz: 2H Espesor: 0.1 milímetros para formato A4

13 4.- Línea de trazo, gruesa. Uso: contornos invisibles. Lápiz: HB Espesor: 0.5 milímetros para formato A4 5.-Línea de trazo y doble punto, gruesa. Uso: Ejes de revolución, líneas de centros, líneas de Lápiz: HB Espesor: 0.5 milímetros para formato A4

14 UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA DEPARTAMENTO DE DIBUJO LA ROTULACIÓN VALENCIA OCTUBRE 2010

15 La rotulación es la técnica que se usa para indicar por escrito toda la información necesaria de un dibujo, en las siguientes figuras se muestran ejemplos de las misma. Figura 1. Rotulación derecha Figura 2. Rotulación cursiva

16 Los aspectos esenciales de la escritura usada en el dibujo técnico son:  Legibilidad.  Homogeneidad.  Permitir la reproducción Alturas normalizadas: h=2.5; 3.5; 5; 7; 10; 14 y 20 milímetros.

17 UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA DEPARTAMENTO DE DIBUJO ¿COMO FIJAR EL FORMATO A LA MESA DE DIBUJO? VALENCIA OCTUBRE 2010

18 PARA FINES DE LA EXPLICACIÓN EL RECTANGULO DE COLOR AZUL REPRESENTA LA SUPERFICIE DE LA MESA DE DIBUJO

19 PROCEDIMIENTO: 1.COLOCAR EL FORMATO EN EL CENTRO DE LA MESA Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala:

20 2.COLOCAR LA REGLA “T” APOYADA EN UNO DE LOS BORDES VERTICALES DE LA MESA. Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala:

21 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala: MOVE R 3.MOVER LA REGLA “T” APOYADA SOBRE EL CANTO DE LA MESA

22 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala: 3.MOVER LA REGLA “T” APOYADA SOBRE EL CANTO DE LA MESA MOVE R

23 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala: 4.HACER COINCIDIR EL CANTO DE LA REGLA CON UNA LÍNEA HORIZONTAL DEL FORMATO. MOVE R

24 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala: 5.COLOCAR TIRROS EN DOS ESQUINAS OPUESTAS COMO SE MUESTRA EN LA FIGURA.

25 6.VERIFICAR SI SE MANTIENE LA COINCIDENCIA DEL BORDE DE LA REGLA CON LA LÍNEA HORIZONTAL, SI SE MANTIENE FIJAR LAS ESQUINAS RESTANTES. Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala:

26 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala:

27 UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA DEPARTAMENTO DE DIBUJO ¿COMO TRAZAR LÍNEAS HORIZONTALES, VERTICALES E INCLINADAS? VALENCIA OCTUBRE 2010

28 1.TRAZADO DE LÍNEAS HORIZONTALES PARALELAS. Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala:

29 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala: 1.TRAZADO DE LÍNEAS HORIZONTALES PARALELAS.

30 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala: 1.TRAZADO DE LÍNEAS HORIZONTALES PARALELAS.

31 2.TRAZADO DE LÍNEAS VERTICALES PARALELAS. Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala:

32 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala: 2.TRAZADO DE LÍNEAS VERTICALES PARALELAS.

33 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala: 2.TRAZADO DE LÍNEAS VERTICALES PARALELAS.

34 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala: 3.TRAZADO DE LÍNEAS INCLINADAS A 45 GRADOS.

35 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala: 3.TRAZADO DE LÍNEAS INCLINADAS A 45 GRADOS.

36 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala: 3.TRAZADO DE LÍNEAS INCLINADAS A 45 GRADOS.

37 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala: 4.TRAZADO DE LÍNEAS INCLINADAS A 30 GRADOS.

38 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala: 4.TRAZADO DE LÍNEAS INCLINADAS A 30 GRADOS.

39 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala: 4.TRAZADO DE LÍNEAS INCLINADAS A 30 GRADOS.

40 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala: 4.TRAZADO DE LÍNEAS PERPENDICULARES.

41 Dibujado por: UNIVERSID AD DE CARABOBO Matricula: Sección: Escuela:Calificación: TPN°: Norma: Escala: 4.TRAZADO DE LÍNEAS PERPENDICULARES.

42 GRACIAS POR SU ATENCIÓN………………. VALENCIA OCTUBRE 2010

43 FUENTES BIBLIOGRÁFICAS: DPTO. DE DIBUJO, U.C., CAMPOS C., VALENCIA AGOSTO 2010
