EDIFICIO DE LA CEPAL EN CHILE.

Presentación del tema: "EDIFICIO DE LA CEPAL EN CHILE."— Transcripción de la presentación:

1 EDIFICIO DE LA CEPAL EN CHILE

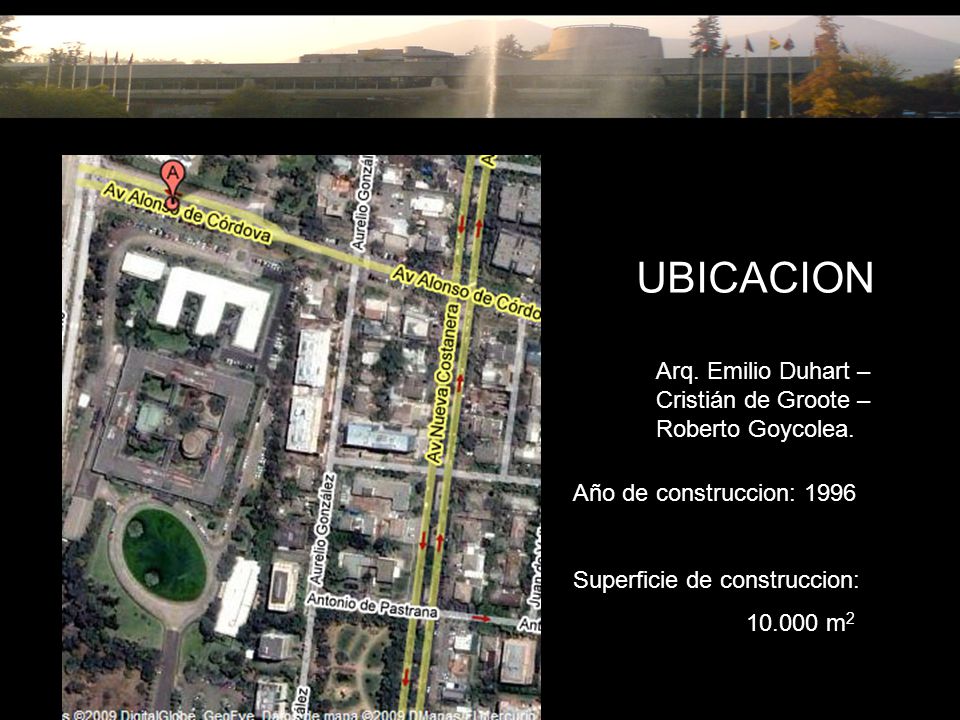

2 UBICACION Arq. Emilio Duhart – Cristián de Groote – Roberto Goycolea.
Año de construccion: 1996 Superficie de construccion: m2

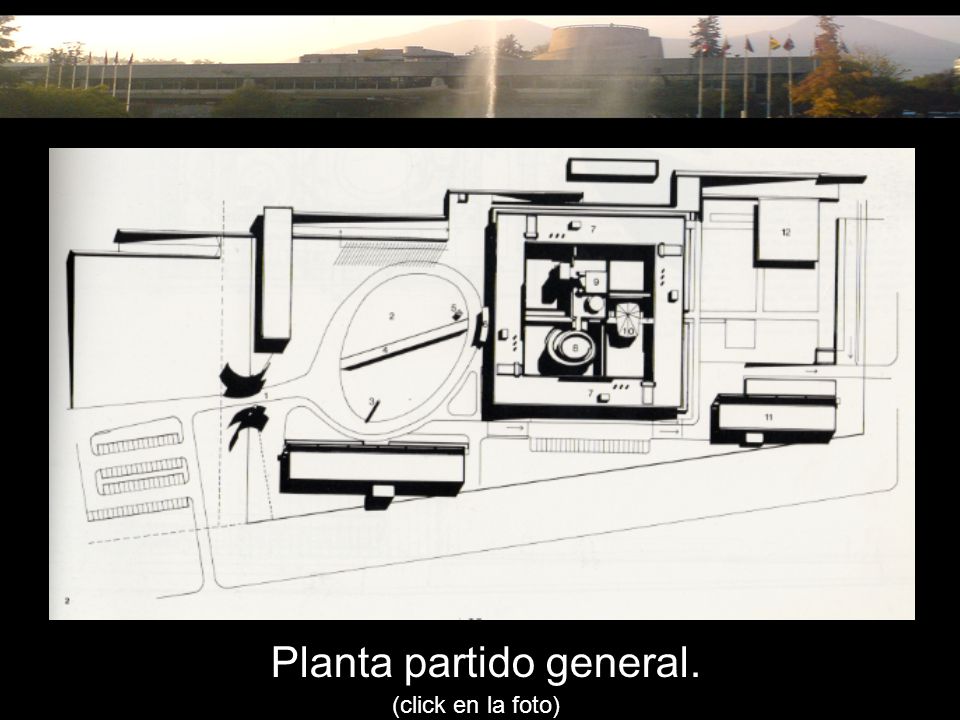

3 Planta partido general.
(click en la foto)

4 Planta primer nivel. G D E C B (CLIK EN LAS LETRAS PARA VER LAS FOTOS)

5 Planta segundo nivel. B A (CLIK EN LAS LETRAS PARA VER LAS FOTOS) C

6 Como podemos ver la estructura esta sostenida por grandes vigas de hormigón q se funden muy bien con su entorno

7 Corte orientación Norte - Sur
(Click en la foto para ver la altura máxima)

8 Esta foto nos muestra la luz mas amplia del edificio que mide aprox. 8m

9 Corte Caracol (click para ver interior)

10 Aquí queda en claro la intensa permeabilidad del edificio con su entorno y con sus jardines interiores.La fuerte horizontalidad del edificio y el uso de los materiales del lugar (arena y ripio del Mapocho) lo relacionan armónicamente con la cordillera y el río

11 Elevación

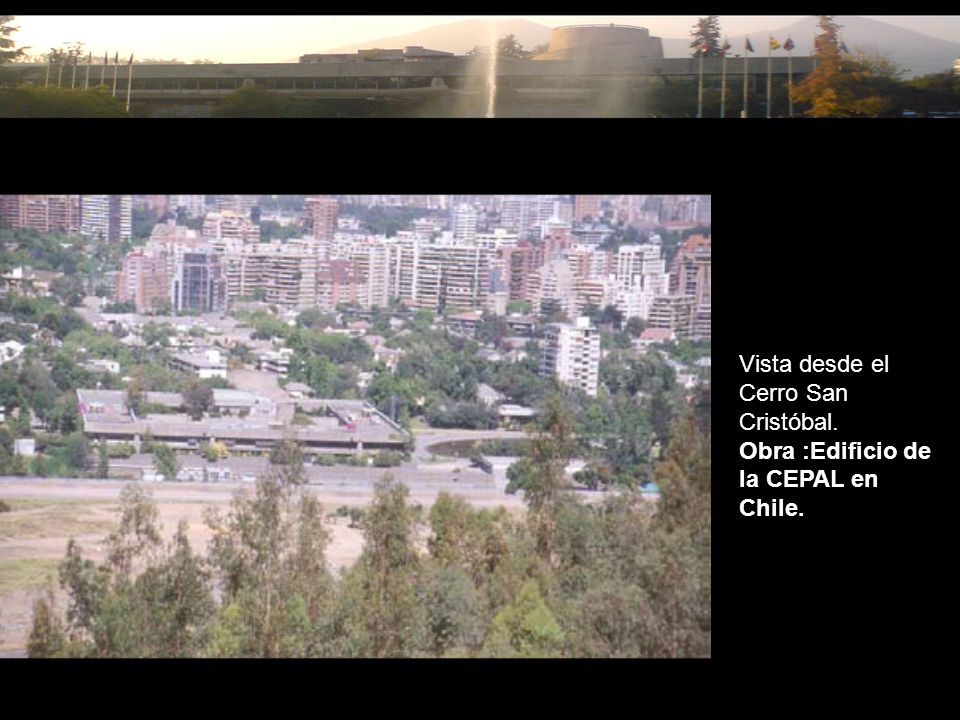

12 Vista desde el Cerro San Cristóbal.
Obra :Edificio de la CEPAL en Chile.

13 Piso Zócalo poniente y salas de reuniones edificio principal CEPAL.

14 Vista desde Av. Dar Hammarsjóld

15 En este trabajo aprendimos a analizar la estructuras de un edificio y nos dimos cuenta al recorrerlo que no habíamos errado mucho, también que es difícil imaginar el espacio sin fotos y solo con planos, la apreciación de la estructura y los detalles es mucho mas amplia y que estos mismos detalles son los que marcan la diferencia al estar viendo el edificio en persona.

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31 La altura máxima es alrededor de 12 a 15 metros en la sala de reuniones
