1 RIESGO ELÉCTRICO

2 TRANSFORMACION DE LA ENERGIA
QUÍMICA Pilas Acumuladores ENERGIA MAGNÉTICA Dínamos ENERGIA MECÁNICA Turbinas ENERGIA CALÓRICA Pilas Termo eléctricas ENERGIA SOLAR Celdas Fotovoltaicas CORRIENTE ELECTRICA

3 HISTORIA año 600 adC, Tales de Mileto observó que frotando una varilla de ámbar (griego electrón) con una piel o con lana,atraían pequeños objetos y si la frotaban mucho ,aparecía una chispa. Stephen Gray en 1729 clasificó los materiales como conductores y aislantes. Benjamin Franklin en 1752 haciendo volar una cometa durante una tormenta, demostró que el relámpago es debido a la electricidad. e inventó el pararrayos Luigi Galvani en 1790 descubrió que se producen contracciones en los músculos de una rana cuando entran en contacto con metales cargados eléctricamente. Hans Christian Oersted en 1819 observó que una aguja imantada se orientaba perpendicularmente a un conductor al cual se le hacia pasar una corriente eléctrica. Michael Faraday en 1831 descubrió que se generaba una corriente eléctrica en un conductor que se exponía a un campo magnético variable. Alessandro Volta descubrió que las reacciones químicas podían generar cargas positivas (cationes) y negativas (aniones).

4 En 1821 el físico alemán Thomas Seebeck descubrió que se producía una corriente
eléctrica por la aplicación de calor a la unión de dos metales diferentes. Georg Simon Ohm en 1827 dio una relación (Ley de Ohm) en un circuito En 1873, el físico británico James Clerk Maxwell describió la naturaleza de los campos electromagnéticos. En 1878, Thomas Alva Edison construyó la primera lámpara incandescente con filamentos de bambú carbonizado. En 1901 Peter Hewitt inventa la lámpara de vapor de mercurio. Heinrich Hertz extendió esta teoría y demostró que la electricidad puede transmitirse en forma de ondas electromagnéticas, como la luz. Estas investigaciones posibilitaron la invención del telégrafo sin cables y la radio. Johann Wilhelm Hittorf, Williams Crookes inventó en 1872 el tubo de rayos catódicos. Utilizando este tubo el físico alemán Wilhelm Röntgen descubrió los rayos X. Joseph John Thomson investigando el flujo de rayos catódicos, descubrió el electrón. En 1906 el físico estadounidense Robert Andrews Millikan, mediante su experimento de «la gota de aceite», determinó la carga del electrón.

5

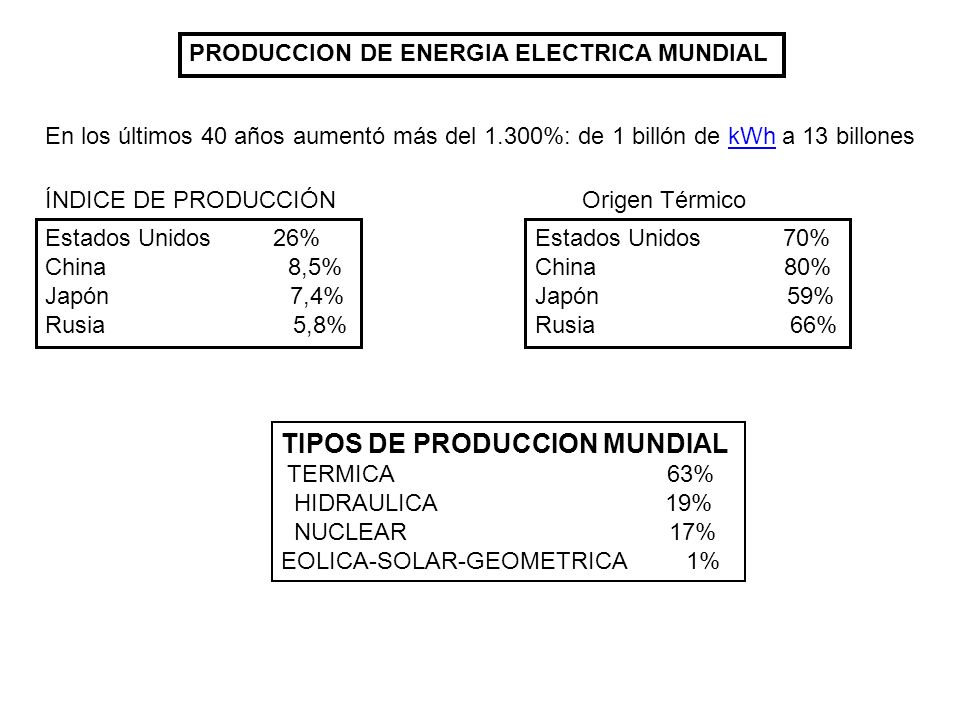

6 TIPOS DE PRODUCCION MUNDIAL
PRODUCCION DE ENERGIA ELECTRICA MUNDIAL En los últimos 40 años aumentó más del 1.300%: de 1 billón de kWh a 13 billones ÍNDICE DE PRODUCCIÓN Estados Unidos % China ,5% Japón ,4% Rusia ,8% Estados Unidos % China % Japón % Rusia % Origen Térmico TIPOS DE PRODUCCION MUNDIAL TERMICA % HIDRAULICA % NUCLEAR % EOLICA-SOLAR-GEOMETRICA %

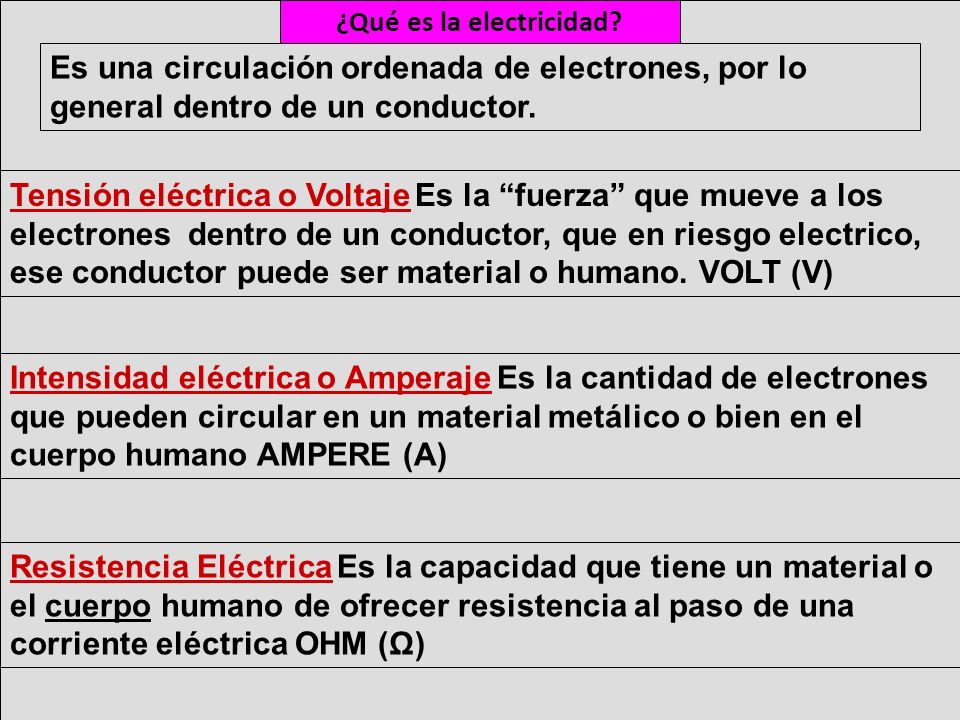

7 ¿Qué es la electricidad?
Es una circulación ordenada de electrones, por lo general dentro de un conductor. Tensión eléctrica o Voltaje Es la “fuerza” que mueve a los electrones dentro de un conductor, que en riesgo electrico, ese conductor puede ser material o humano. VOLT (V) Intensidad eléctrica o Amperaje Es la cantidad de electrones que pueden circular en un material metálico o bien en el cuerpo humano AMPERE (A) Resistencia Eléctrica Es la capacidad que tiene un material o el cuerpo humano de ofrecer resistencia al paso de una corriente eléctrica OHM (Ω)

8 Corriente Eléctrica Resistencia Q= 0,24 cal . V . I. t como V= I . T
Flujo de electrones del negativo al positivo Circuito= Generador- Conductor-Receptor Ley de Ohm: I: Voltaje Resistencia Trab. Elect. = V. I. t Ley de Joule: Trabajo Calor Q= 0,24 cal . V . I. t como V= I . T Q= 0,24 .I² . t Efectos de la Corriente Eléctrica Térmicos y luminosos: Calefactores, Soldadura, etc. Químicos: Electrolisis, electrocuagulación, Iontoforesis Magnéticos: Electroimanes, dínamos, Mecánicos: Maquinas, motores Electromagnéticos: Radar, Radio, Teléfono, Electrónicos: RX, Televisión, Computación etc

9 CUERPO U OBJETO GARGADO FROTAMIENTO O CONTACTO DE CUERPOS AISLADOS

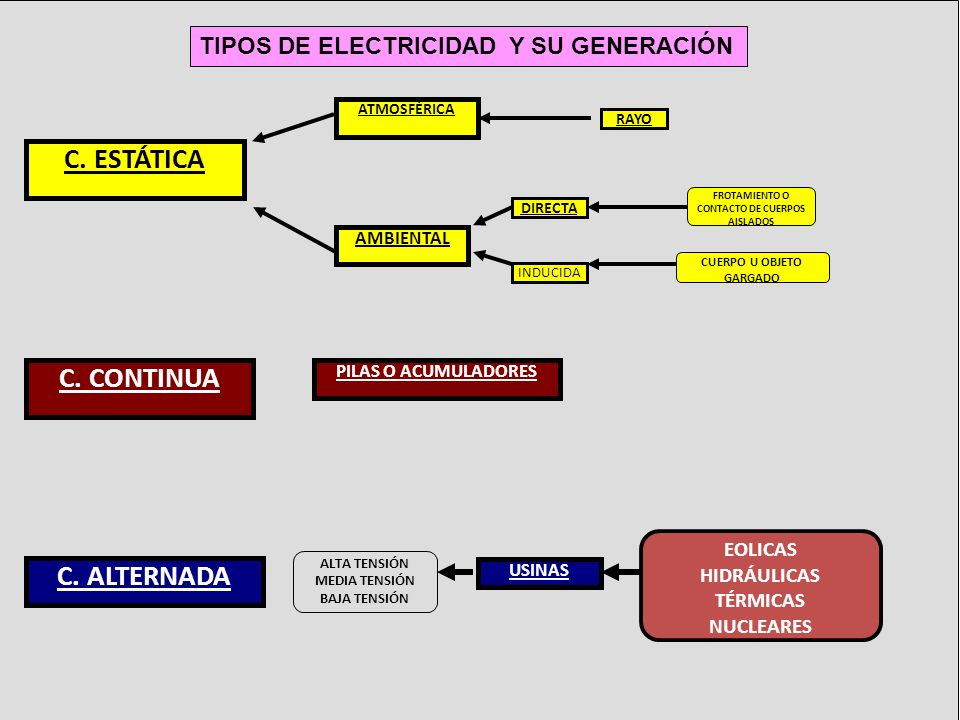

TIPOS DE ELECTRICIDAD Y SU GENERACIÓN C. ESTÁTICA ATMOSFÉRICA AMBIENTAL RAYO DIRECTA INDUCIDA CUERPO U OBJETO GARGADO FROTAMIENTO O CONTACTO DE CUERPOS AISLADOS C. CONTINUA PILAS O ACUMULADORES C. ALTERNADA USINAS EOLICAS HIDRÁULICAS TÉRMICAS NUCLEARES ALTA TENSIÓN MEDIA TENSIÓN BAJA TENSIÓN

10 Fisicoquímicos = electrólisis Quirúrgica =electrocoagulación
TIPOS DE ELECTRICIDAD EFECTOS Y USOS C. ESTÁTICA Lumínicos -Sónicos - Descarga estática GALVÁNICA (CONSTANTE) Produce Reacc. Físico - químicas FARÁDICA (RITMICA) No produce calor ni reacc. .químicas Fisicoquímicos = electrólisis Médica =Iontoforesis Quirúrgica =electrocoagulación Vértigo voltaico excitación=Positivo sedación=Negativo Motores= C .Muscular Sensitivo= Dolor Vasomotor= Revulsivo C. CONTINUA ALTA FRECUENCIA BAJA FRECUENCIA ONDA CORTA DIATERMIA ULTRASONIDOS USO CORRIENTE C. ALTERNADA

11 Circuito Eléctrico Camino que recorrerá una corriente eléctrica, saliendo de un generador conducida por conductores hasta llegar al elemento receptor, llamese artefacto eléctrico o accidentalmente el cuerpo humano (CH), retornando por los mismos medios al generador. G Corriente (A) Tensión (V) Resistencia conductor

12 Peligro y Riesgo Eléctrico
Peligro eléctrico Fuente capaz de producir un accidente eléctrico. Riesgo eléctrico Combinación entre la probabilidad y la gravedad de un determinado evento eléctrico peligroso.

13 Directos Indirectos Incendios Explosiones Electrocución Quemaduras
ACCIÓN DE LA DESCARGA ELECTRICA Sobre el ser humano: Directos Indirectos Electrocución Quemaduras Efectos secundarios Golpes, caídas, etc Sobre instalaciones Incendios Explosiones

14

15 Ley de Ohm y Cuerpo Humano
Tensión de contacto (V) Intensidad de corriente CH (A) = Resistencia del CH (Ω) Tensión de contacto de 220 v, entre manos y pies con piel seca cuya resistencia es de 5000 Ω. 220 v ICH = = A = mA (choque doloroso) 5000 Ω

16 ACCION DE LA C. E. SOBRE EL ORGANISMO
INTENSIDAD DE LA C.E. TIEMPO DE CONTACTO VOLTAJE O TENSIÓN DE LA C.E. RESISTENCIA DE CUERPO Y DEL CONTACTO. TRAYECTO DE LA C.E. FRECUENCIA Y TIPO DE CORRIENTE C.E. CARACTERISTICAS PERSONALES

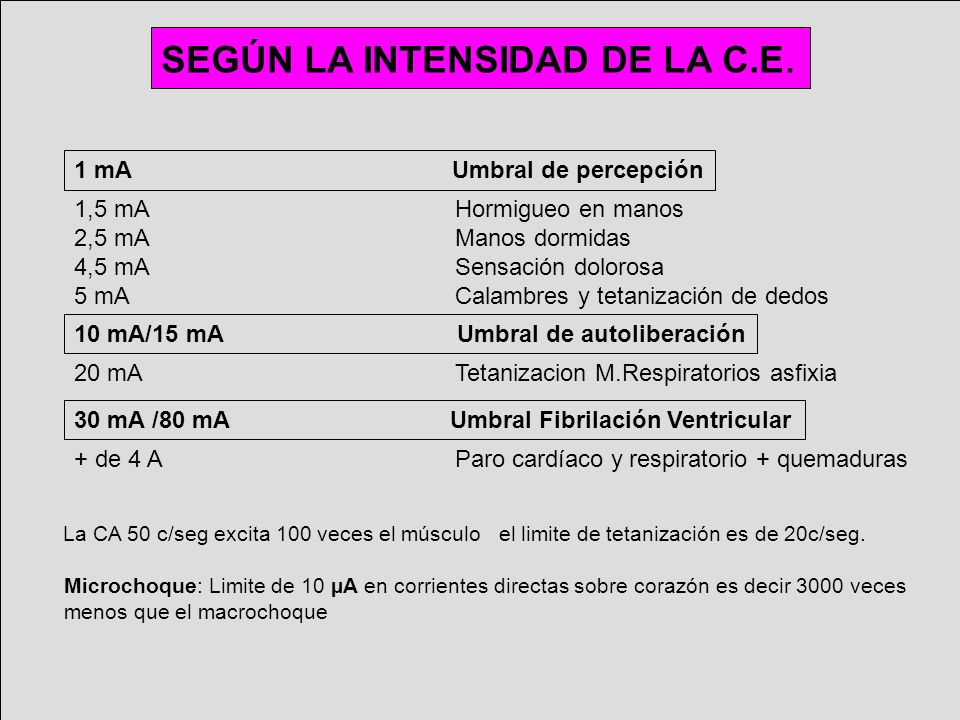

17 SEGÚN LA INTENSIDAD DE LA C.E.
1 mA Umbral de percepción 1,5 mA Hormigueo en manos 2,5 mA Manos dormidas 4,5 mA Sensación dolorosa 5 mA Calambres y tetanización de dedos 10 mA/15 mA Umbral de autoliberación 20 mA Tetanizacion M.Respiratorios asfixia 30 mA /80 mA Umbral Fibrilación Ventricular + de 4 A Paro cardíaco y respiratorio + quemaduras La CA 50 c/seg excita 100 veces el músculo el limite de tetanización es de 20c/seg. Microchoque: Limite de 10 µA en corrientes directas sobre corazón es decir 3000 veces menos que el macrochoque

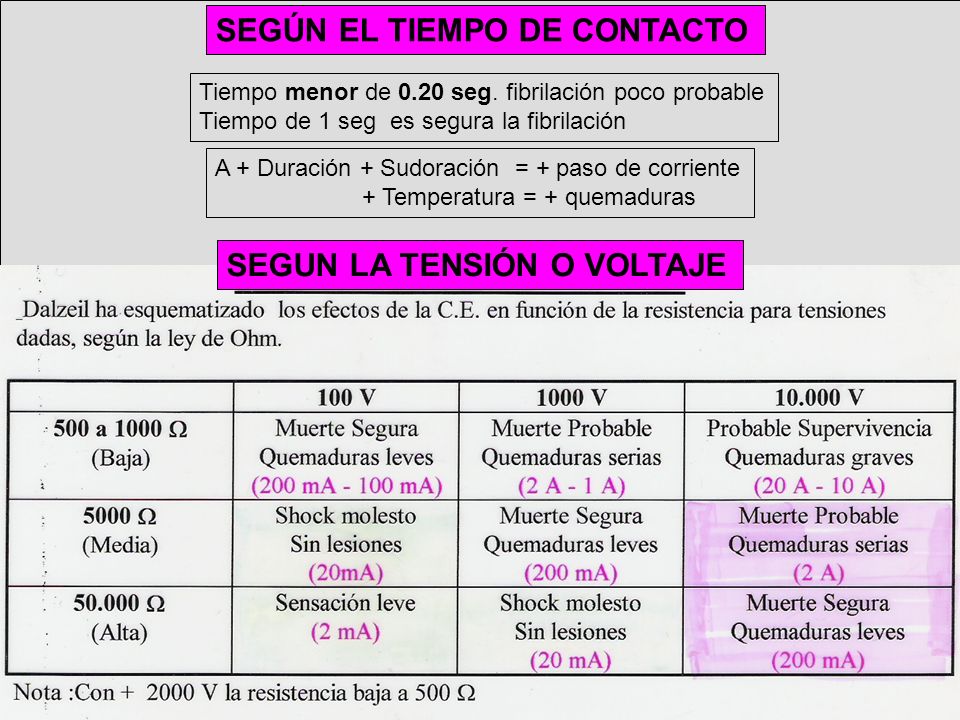

18 SEGÚN EL TIEMPO DE CONTACTO
Tiempo menor de 0.20 seg. fibrilación poco probable Tiempo de 1 seg es segura la fibrilación A + Duración + Sudoración = + paso de corriente + Temperatura = + quemaduras SEGUN LA TENSIÓN O VOLTAJE

19 SEGÚN EL RESISTENCIA DEL CUERPO Y CONTACTO

20 SEGÚN EL TRAYECTO DE LA CORRIENTE

21 SEGÚN LA FRECUENCIA Y TIPO DE CORRIENTE
Las bajas frecuencias (50 a 60 c/s) son las más peligrosas . Las corrientes de alta frecuencias tienen otros efectos De 1000 c/s a c/s tiene efectos calóricos. de c/s a (0.5 a 5 A) tiene efectos médicos como la diatermia o electrocirugía. La C.A Contractura muscular e inhibición de los centros nerviosos. La C.C Fulguración o Electrólisis Para los mismos efectos que la C.C. la C.A. necesita intensidades 5 veces mayores. 5 mA Umbral de percepción 75 mA Umbral de contractura 300 a 500 mA Umbral de Fibrilación Ventricular

22 b) Durante el sueño (Efecto paradojal)

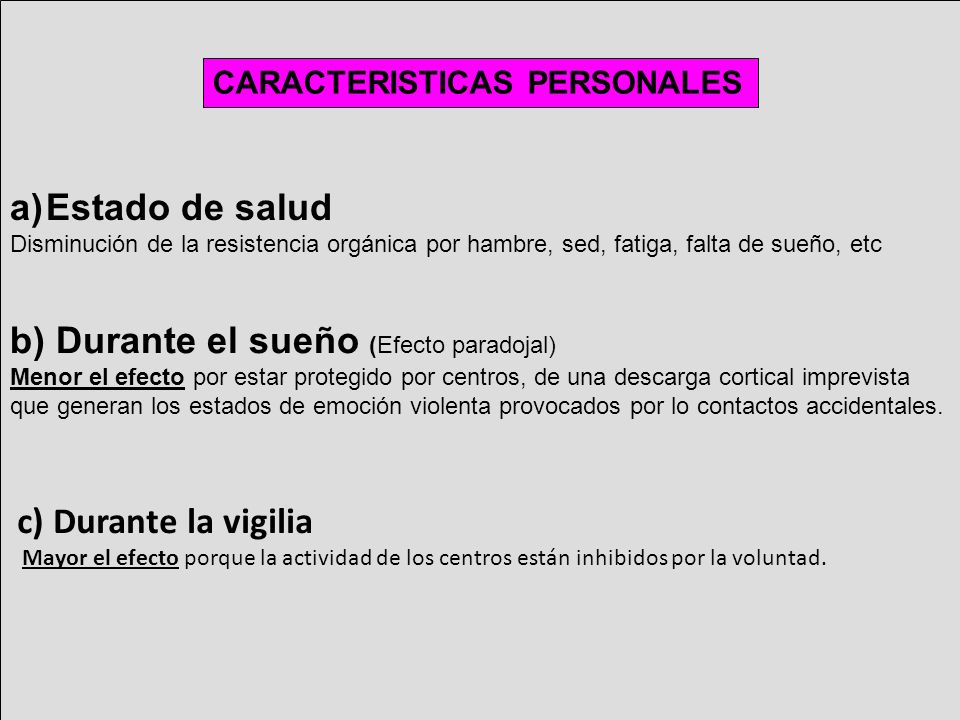

CARACTERISTICAS PERSONALES Estado de salud Disminución de la resistencia orgánica por hambre, sed, fatiga, falta de sueño, etc b) Durante el sueño (Efecto paradojal) Menor el efecto por estar protegido por centros, de una descarga cortical imprevista que generan los estados de emoción violenta provocados por lo contactos accidentales. c) Durante la vigilia Mayor el efecto porque la actividad de los centros están inhibidos por la voluntad.

23 PATOLOGIAS QUE PRODUCE LA DESCARGA
LESIONES INMEDIATAS 1º) Sistema Nervioso Central a) Pérdida de la conciencia (Muerte aparente) Amnesias, b) Paro Respiratorio c) Paro circulatorio d) Inhibición de centros bulbares respiratorios (Interrupción persistente.) 2º) Músculos a) Respiratorios, diafragma etc. Contractura o tetanización - Paro Respiratorio - Hipoxia - Acidosis - Muerte (Si dura más de 5 minutos) Si se corta la corriente se restablecen las funciones b) Corazón: Fibrilación ventricular Si pasan corrientes de 30 mA a 4 A en el período de reposo (Onda T) Arritmas etc., IAM

24 PATOLOGIAS QUE PRODUCE LA DESCARGA
3º) Piel a) Quemaduras por contacto :el sitio de contacto se producen quemaduras (“marca eléctrica”) en forma de escara negra,.apergaminada, de bordes netos en sacabocados sin signos inflamatorios de consistencia dura y anestesiada. Tienen tres tipos anatomopatológicos que son : poroso anfractuoso y cavitario . b) Quemadura a distancia o por arco eléctrico : Se ve en altas tensiones Tales quemaduras encienden la ropa y los elementos circundantes produciendo la “quemadura en flama”. Sufre una electrocución sin fibrilación puesto que al no estar en contacto el tiempo de paso de la corriente es muy corto Produce la coagulación y necrosis en los músculos y vasos sanguíneos y trombosis . 4°)Manifestaciones Bucales y en Mucosas Con frecuencia en infantes que muerden cordones. El arco de corriente produce temperaturas de hasta †C. Generalmente son unilaterales y comprometen la comisura labial, lengua y el arco alveolar. La complicación más temida es la hemorragia tardía de la arteria labial, que ocurre cuando cae la escara Pueden conducir a importante deformidad facial y mandibular, alteración del crecimiento dentario y trastornos del habla.
