PROCESO DE CONVERSIÓN DE TRANSMISIÓN ANÁLOGA A DIGITAL EN UN SISTEMA DE TELEVISIÓN POR CABLE MANTENIENDO CONTINUIDAD CON LOS OTROS SERVICIOS QUE SE TRANSMITEN.

Presentaciones similares


Presentación del tema: "PROCESO DE CONVERSIÓN DE TRANSMISIÓN ANÁLOGA A DIGITAL EN UN SISTEMA DE TELEVISIÓN POR CABLE MANTENIENDO CONTINUIDAD CON LOS OTROS SERVICIOS QUE SE TRANSMITEN."— Transcripción de la presentación:

1 PROCESO DE CONVERSIÓN DE TRANSMISIÓN ANÁLOGA A DIGITAL EN UN SISTEMA DE TELEVISIÓN POR CABLE MANTENIENDO CONTINUIDAD CON LOS OTROS SERVICIOS QUE SE TRANSMITEN EN LA RED HFC María Belén Egüez Del Pozo

2 CONTENIDO DESVENTAJAS DE LA TELEVISIÓN ANALÓGICA LA TELEVISIÓN DIGITAL
ESTÁNDARES PARA LA TRANSMISIÓN DE TELEVISIÓN DIGITAL A TRAVÉS DE UNA RED DE CABLE DISEÑO DE LA RED COSTOS DE IMPLEMENTACIÓN E INFRAESTRUCTURA CONCLUSIONES

3 DESVENTAJAS DE LA TELEVISIÓN ANALÓGICA

4 INFORMACIÓN REDUNDANTE
BAJA RESOLUCIÓN RELACIÓN ALTURA:ANCHO ANCHO DE BANDA INFORMACIÓN REDUNDANTE

5 LA TELEVISIÓN DIGITAL

6 Adquisición de nuevas antenas transmisoras.
TERRESTRE: Adquisición de nuevas antenas transmisoras. Terminales con elevado precio. Incursionar en el Mercado de la televisión pagada. SATELITAL: Transmisión en banda Ku. Servicios interactivos requieren la negociación de un canal de subida. POR CABLE: Mayor oferta de canales en la red HFC. Guía Electrónica de Programas, PPV interactivo, VOD. Mayor inmunidad al ruido.

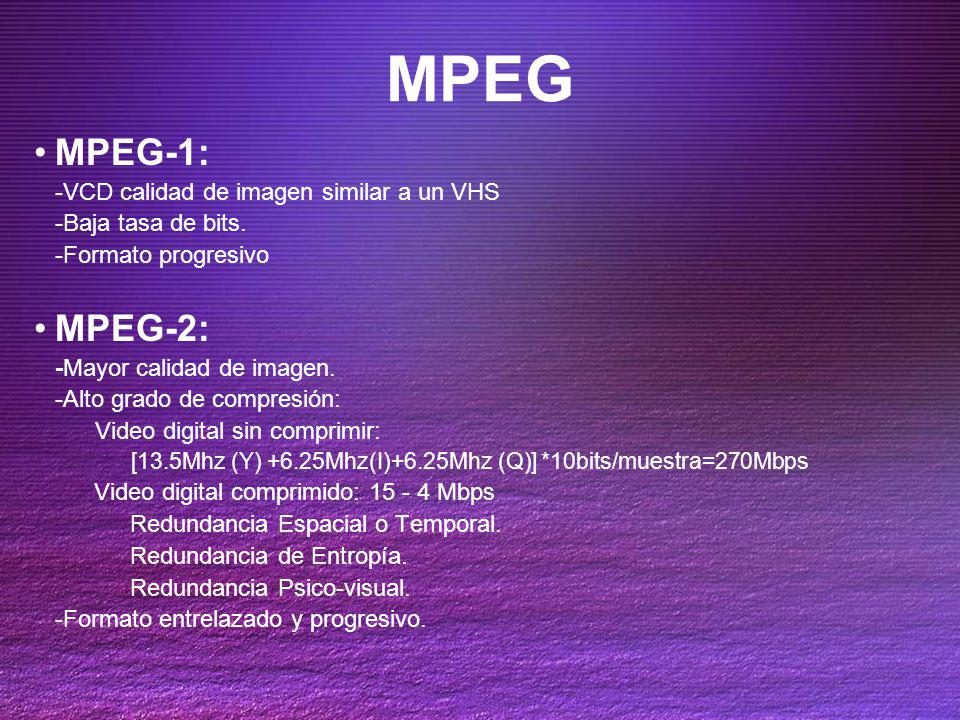

7 MPEG MPEG-1: MPEG-2: -VCD calidad de imagen similar a un VHS
-Baja tasa de bits. -Formato progresivo MPEG-2: -Mayor calidad de imagen. -Alto grado de compresión: Video digital sin comprimir: [13.5Mhz (Y) +6.25Mhz(I)+6.25Mhz (Q)] *10bits/muestra=270Mbps Video digital comprimido: Mbps Redundancia Espacial o Temporal. Redundancia de Entropía. Redundancia Psico-visual. -Formato entrelazado y progresivo.

8 CODIFICACIÓN DEL VIDEO
1. Muestreo de la señal Redundancia Psico-visual 8 bits por muestra 4:2:0 , 4:2:2, 4:4:4 2. Transformada Discreta Coseno

9 CODIFICACIÓN DEL VIDEO (2)
Elimina la redundancia por Entropía Código de longitud variable Código administrador de longitud PREDICCIÓN Elimina Redundancia espacial y temporal Predicción Interframe:

10 CODIFICACIÓN DEL VIDEO (3)
PREDICCION Predicción interframe con compensación de movimiento Predicción bidireccional

11 GOP (Group of Pictures)
TIPOS DE IMÁGENES Imágenes tipo “I” (Intra-pictures) Imágenes tipo “P” (predictive) Imágenes tipo “B” (bidirectional) GOP (Group of Pictures) N= número de elementos en el GOP M= espaciado entre cuadros P

12 ELEMENTARY STREAM (ES)

13 CODIFICACIÓN DEL AUDIO
ENMASCARAMIENTO DE LA SEÑAL CINCO CANALES DE AUDIO

14 EL FLUJO DE TRANSPORTE (TS)
PES: Packet Elementary Stream. Longitud variable. PID: Indica si el payload contiene un flujo PES o la PSI

15 PSI (Información Específica de programa)
Permite generar tablas de información del sistema. PID= 0  Tabla de Asociación de Programas Tabla de Mapeado de Programas, PMT. Tabla de Acceso Condicional, CAT.

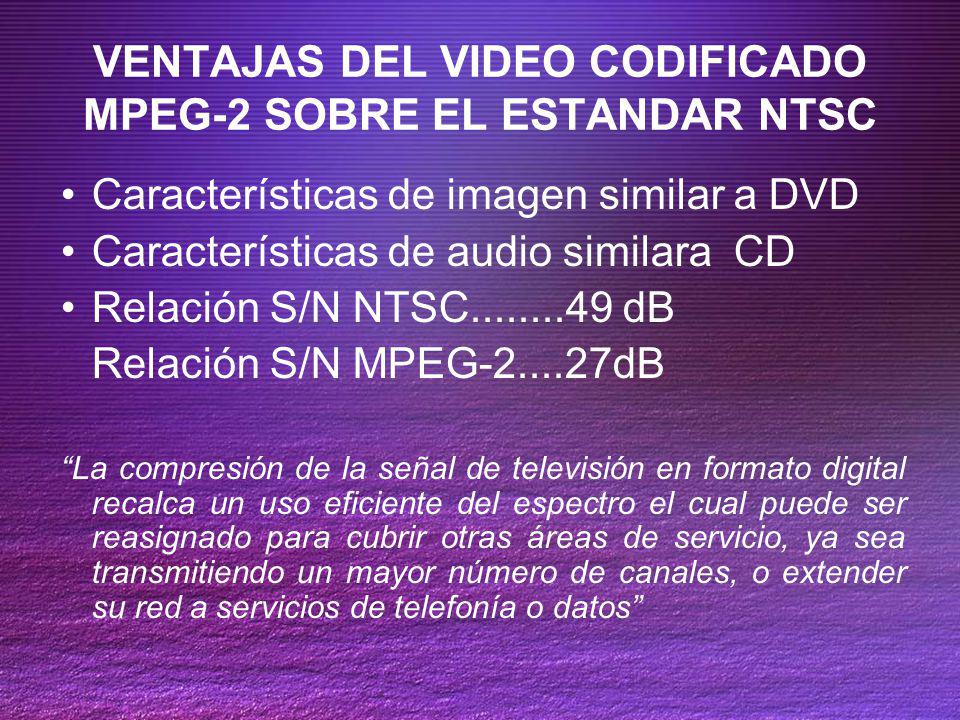

16 VENTAJAS DEL VIDEO CODIFICADO MPEG-2 SOBRE EL ESTANDAR NTSC
Características de imagen similar a DVD Características de audio similara CD Relación S/N NTSC dB Relación S/N MPEG dB “La compresión de la señal de televisión en formato digital recalca un uso eficiente del espectro el cual puede ser reasignado para cubrir otras áreas de servicio, ya sea transmitiendo un mayor número de canales, o extender su red a servicios de telefonía o datos”

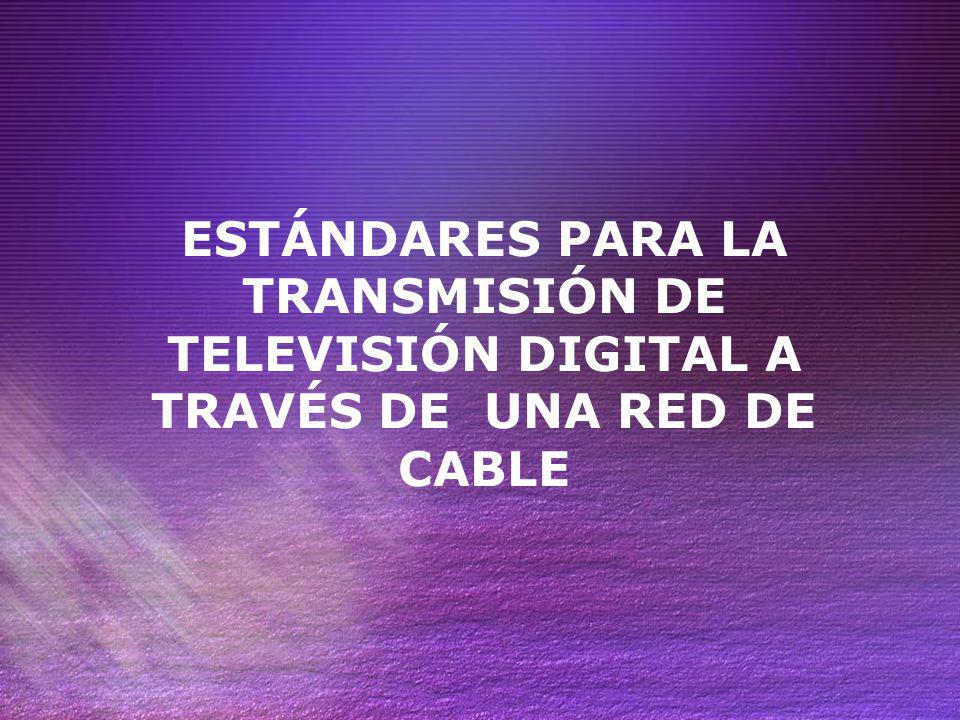

17 ESTÁNDARES PARA LA TRANSMISIÓN DE TELEVISIÓN DIGITAL A TRAVÉS DE UNA RED DE CABLE

18 DVB OPEN CABLE Codificación de video y audio: MPEG-2
Interfaz de transporte DVB-ASI Modulación QAM 64 o QAM 256 ACCESO CONDICIONAL: Algoritmo común de Encriptado CAS Interfase Común para Acceso Condicional OPEN CABLE Codificación de video MPEG-2 y codificación de audio AC-3. Interfaz no estandarizada generalmente usa DVB-ASI Modulación QAM 64 y QAM 256 ACCESO CONDICIONAL. Algoritmo de encriptado DES. POD a nivel del usuario. Sistema de seguridad

19 SISTEMA DE SEGURIDAD

20 IDENTIFICACIÓN DE EQUIPOS ILEGALES
HOST validado por el Sistema de Acceso Condicional HOST no validado por el Sistema de Acceso Condicional

21 DVB Todos los elementos que lo conforman están estandarizados BIT RATE de 41Mbps – 64 QAM C/N > 27 dB CONTROL DE ACCESO: Un algoritmo en el HE se encarga de validar los terminales de usuario. OPEN CABLE Estandar de aplicación exclusiva a sistemas de cable BIT RATE de 39 Mbps – 256 QAM. C/N> 33 dB CONTROL DE ACCESO: tres algoritmos, uno a nivel del HE, los otros dos dentro del equipo terminal de usuario.

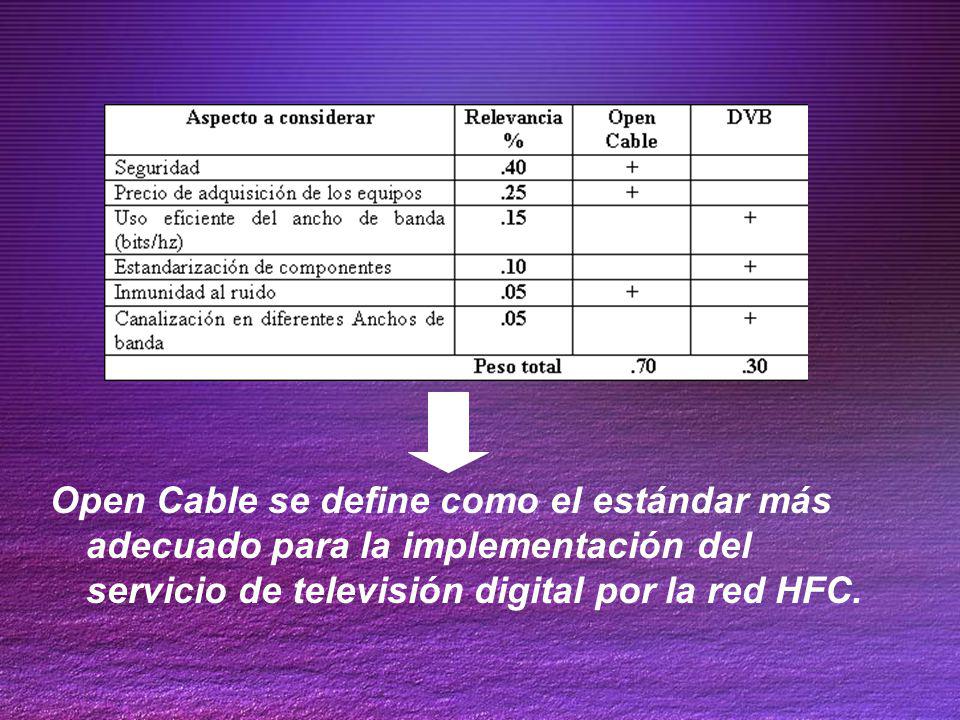

22 Open Cable se define como el estándar más adecuado para la implementación del servicio de televisión digital por la red HFC.

23 DISEÑO DE LA RED

24 -Digitales  transmisiones satelitales
SEÑALES DE ENTRADA: -Digitales  transmisiones satelitales -Analógicas  transmisiones locales

25 EL ENCODER Convierte las señales de entrada analógicas en un flujo de transporte MPEG-2. SALIDA Flujo de transporte MPEG-2 Video codificado: MPEG-2 Audio codificado: AC-3 Salida: DVB-ASI BIT RATE VIDEO < 4Mbps BIT RATE AUDIO: 198 kbps MAIN LEVEL ENTRADA Video: NTSC BW: 4.75 Mhz Audio: BW: 20-20Khz

26 FLUJO DE BITS DE SALIDA MPEG-2: 216Mbps
INTERFAZ ASI: 270 Mbps Codificación a nivel de capa física: 270 Mbps * 8/10 = 216Mbps

27 EQUIPOS DE RECEPCIÓN SATELITAL
IRD (decodificador-receptor integrado) D/D  - RECEPTOR-DESENCRIPTOR MULTIPLE - Flujo de salida: DVB-ASI ; MPTS. - Formatos de transmisión: DCII y DVB D/A  - Usado actualmente para la red de televisión analógica - Utilizado durante el proceso de transición y para la inserción de publicidad

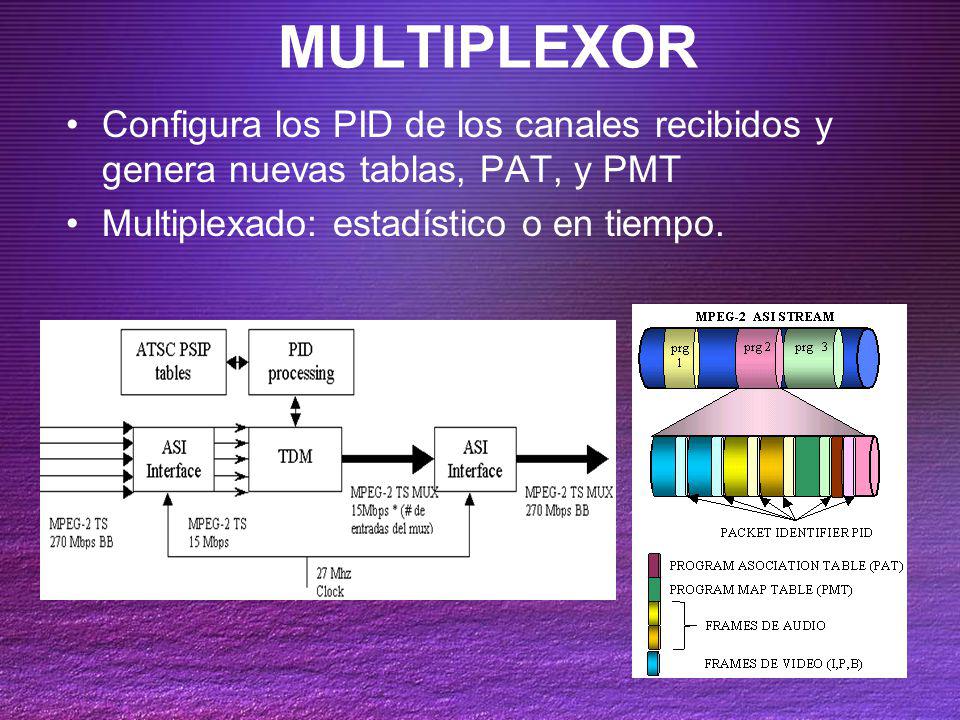

28 MULTIPLEXOR Configura los PID de los canales recibidos y genera nuevas tablas, PAT, y PMT Multiplexado: estadístico o en tiempo.

29 ENCRIPTADOR MODULADOR
DES, General Instruments. Bloques de 64 bits y una clave de 56 bits MODULADOR

30 Determinación de la tasa de transmisión para un esquema de modulación 64-QAM
B64-QAM= fb/ 6= 6 Mhz = fb /6  fb = 36 Mbps  Rc = 30.34Mbps (DVS-031) 1. CODIFICACIÓN REED SOLOMON RRS =K/N=122/128= N= número de símbolos de código= (854+42)/7=128símbolos K= número de símbolos de información= 854/7=122 símbolos 2. ALEATORIZACIÓN 3. FEC frame RFRAME =L*N*7/(7*L*N+42)= L= número de palabras de código por frame= 60 4. CODIFICACIÓN TRELLIS RTRELLIS =[5*(q-2)+5*2*(4/5)]/(5*q)= q= número de bits por símbolo en modulación QAM= 64-QAM q=6 RFEC = RRS RFRAME RTRELLIS = RI = RC RFEC = Mbps* = Mbps

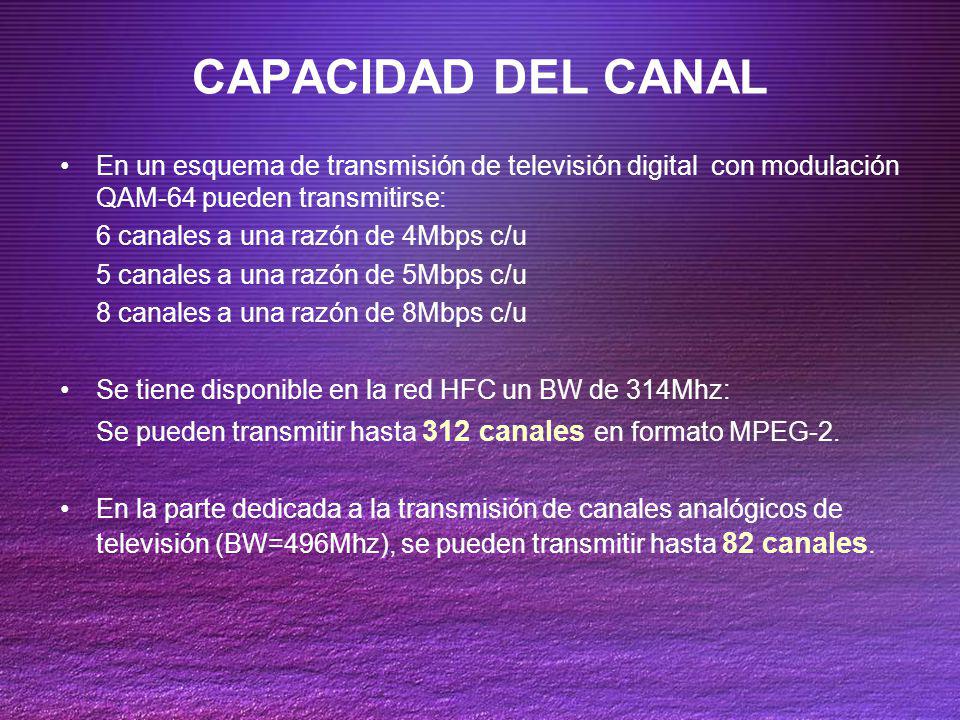

31 CAPACIDAD DEL CANAL En un esquema de transmisión de televisión digital con modulación QAM-64 pueden transmitirse: 6 canales a una razón de 4Mbps c/u 5 canales a una razón de 5Mbps c/u 8 canales a una razón de 8Mbps c/u Se tiene disponible en la red HFC un BW de 314Mhz: Se pueden transmitir hasta 312 canales en formato MPEG-2. En la parte dedicada a la transmisión de canales analógicos de televisión (BW=496Mhz), se pueden transmitir hasta 82 canales.

32 C/N , BER , MER

33 ANALIZADOR DE ESPECTRO
MONITOREO ANALIZADOR DE ESPECTRO ANALIZADOR QAM

34 GANANCIA DE COMPRESIÓN
CAUSANTES DE LA PÉRDIDA DE CALIDAD DE LA SEÑAL GANANCIA DE COMPRESIÓN RUIDO DEL SISTEMA RUIDO DE FASE INTERFERENCIA COHERENTE

35 LA RED DE CONTROL · Modulación QPSK
MODULADOR DEL CANAL DE DATOS DE BAJADA (FDC) · Modulación QPSK · Tasa de datos de transmision Mbps · Espaciado entre canales 1.8Mhz · Rango de frecuencias: 70 a 130 Mhz · C/N >20 dB DEMODULADOR DEL CANAL DE DATOS DE SUBIDA (RDC) · Tasa de datos de transmisión 256Kbps · Espaciado entre canales: 192Khz · Rango de Frecuencias MHz a MHz · Modo de acceso TDMA

36 LA RED DE CONTROL (2) · Configuración de equipos
EL SISTEMA ADMINISTRADOR DEL HEAD END · Configuración de equipos · Organizar los servicios y programas · Generar reportes de estado del sistema · Enviar por el canal FDC, información de control de acceso, CAT (PID=1) SISTEMA DE ACCESO CONDICIONAL (CAS) GUÍA ELECTRÓNICA PROGRAMABLE

37 ESQUEMA DE LA RED

38 EQUIPO TERMINAL DEL USUARIO
Decodificar video en formato MPEG-2 y audio con codificación AC-3 Validación de los usuarios a través del POD. Modulación 64-QAM, 27Mbps/canal Permitir la interacción del usuario con la red.

39 COSTOS DE IMPLEMENTACIÓN E INFRAESTRUCTURA

40 Adquisición de equipos Implementación del proyecto
2.1. Etapas preliminares 2.2. Pruebas Capacitación y Mantenimiento Inversión total: $4’441,900 dólares % Crecimiento de TV pagada: 35% % Crecimiento de suscriptores CM: 21%

41 Recuperación de la inversión
Resultados esperados

42 CONCLUSIONES

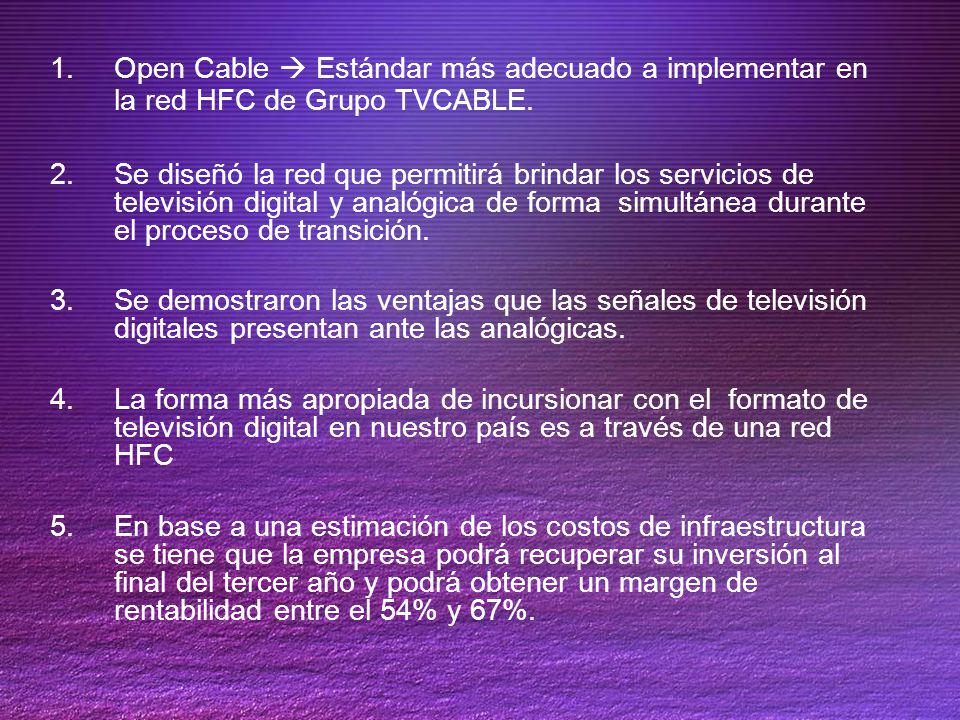

43 Open Cable  Estándar más adecuado a implementar en la red HFC de Grupo TVCABLE.
Se diseñó la red que permitirá brindar los servicios de televisión digital y analógica de forma simultánea durante el proceso de transición. Se demostraron las ventajas que las señales de televisión digitales presentan ante las analógicas. La forma más apropiada de incursionar con el formato de televisión digital en nuestro país es a través de una red HFC En base a una estimación de los costos de infraestructura se tiene que la empresa podrá recuperar su inversión al final del tercer año y podrá obtener un margen de rentabilidad entre el 54% y 67%.

44 PERSPECTIVAS DE FUTURO
Transmisión: 312 canales  canales de televisión. Expansión de servicios de datos y telefonía. Servicios de VOD MPEG-4: interacción con las imágenes, con este tipo de codificación se pueden transmitir hasta 1400 canales de televisión.
