1 FABTECH Mexico May, 2014 Corrosion Inhibitor (VCI) Packaging in Metals Industries

2 Líder de la Industria desde el año 1935 193 0’s 194 0’s 195 0’s 196 0’s 197 0’s 198 0’s 199 0’s 200 0’s Se Introduce Protek Wrap® *Se Introduce Nox-Rust® Vapor Wrapper® Cromwell Paper comienza a proveer Papel VCI George Daubert fundador comienza a proveer Papel VCI Se Constituye Daubert Cromwell Se introduce Clear Pak 3000 Se Constituye Daubert VCI, Inc Cromwell-Phoenix lanza VCI film Se desarrolla Uniwrap® and Clear Pak Se Crea Cromwell-Phoenix Se Licencia es uso Nox-Rust en Japón y Taiwan

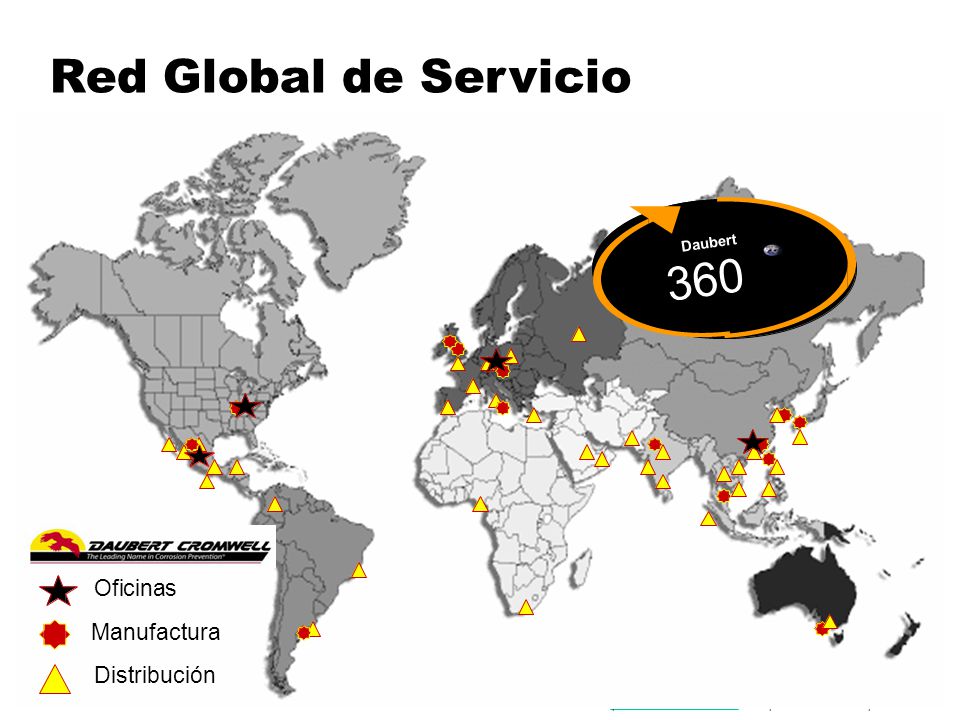

3 Corros Corros i i on on P P r r otection otection - - 102 102 This document is property of Daubert Cromwell and is intended for Daubert Cromwell Capabilities and Products authorized use by Daubert Cromwell authorized distributors and representatives. Unauthorized copies or edits are not permitted. Oficinas Manufactura Distribución Red Global de Servicio Daubert 360

4 Corros Corros i i on on P P r r otection otecti on - - 102 102 Daubert Cromwell Capabilities and Products Protección contra la corrosión Capacidades y Productos Daubert Cromwell

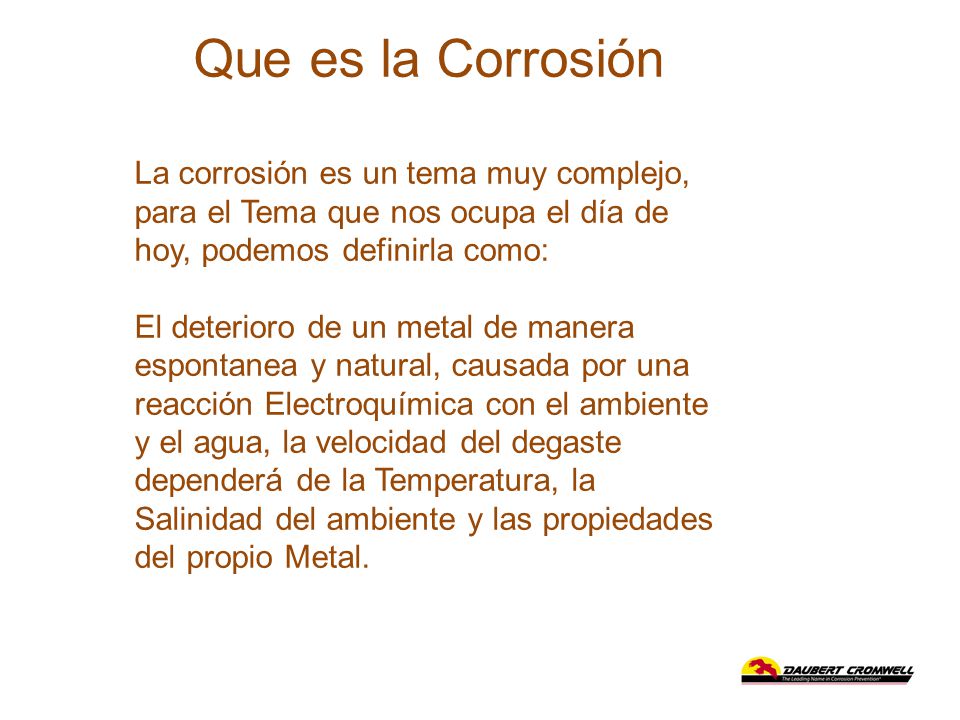

5 Que es la Corrosión La corrosión es un tema muy complejo, para el Tema que nos ocupa el día de hoy, podemos definirla como: El deterioro de un metal de manera espontanea y natural, causada por una reacción Electroquímica con el ambiente y el agua, la velocidad del degaste dependerá de la Temperatura, la Salinidad del ambiente y las propiedades del propio Metal.

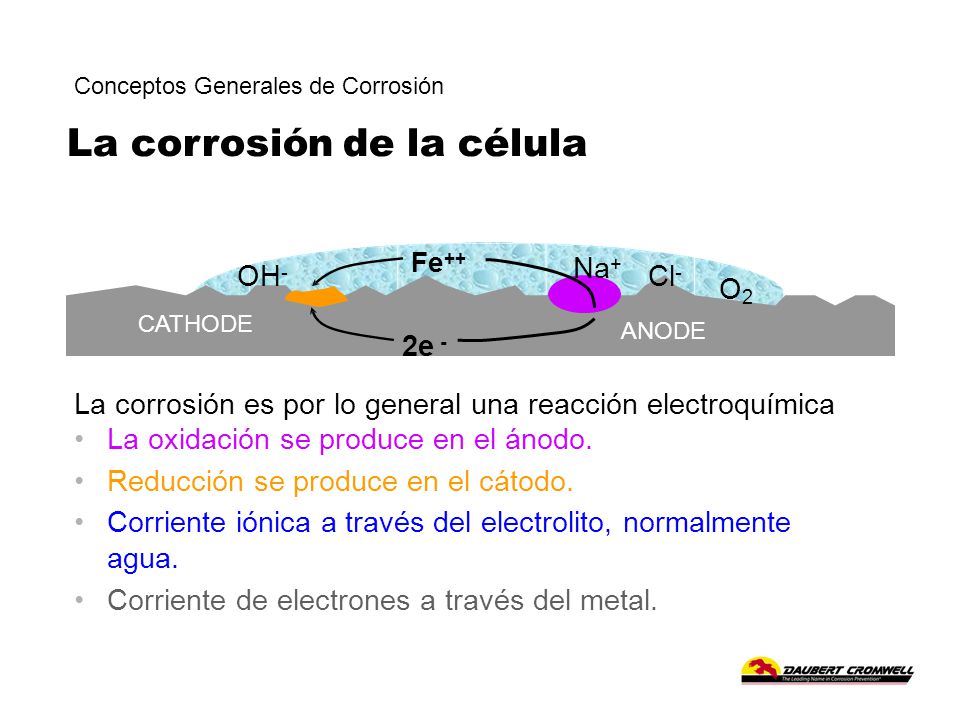

6 Fe ++ ANODE OH - CATHODE 2e - Na+Na+ Cl-Cl- O2O2 La corrosión es por lo general una reacción electroquímica La oxidación se produce en el ánodo. Reducción se produce en el cátodo. Corriente iónica a través del electrolito, normalmente agua. Corriente de electrones a través del metal. La corrosión de la célula Conceptos Generales de Corrosión

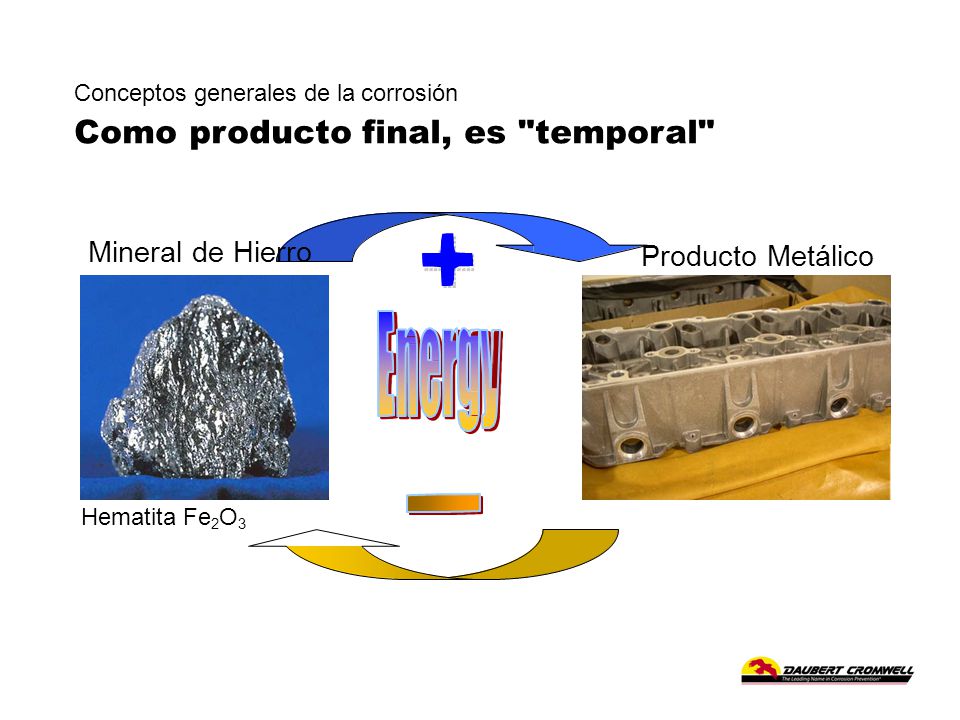

7 Como producto final, es "temporal" Hematita Fe 2 O 3 Mineral de Hierro Conceptos generales de la corrosión Producto Metálico

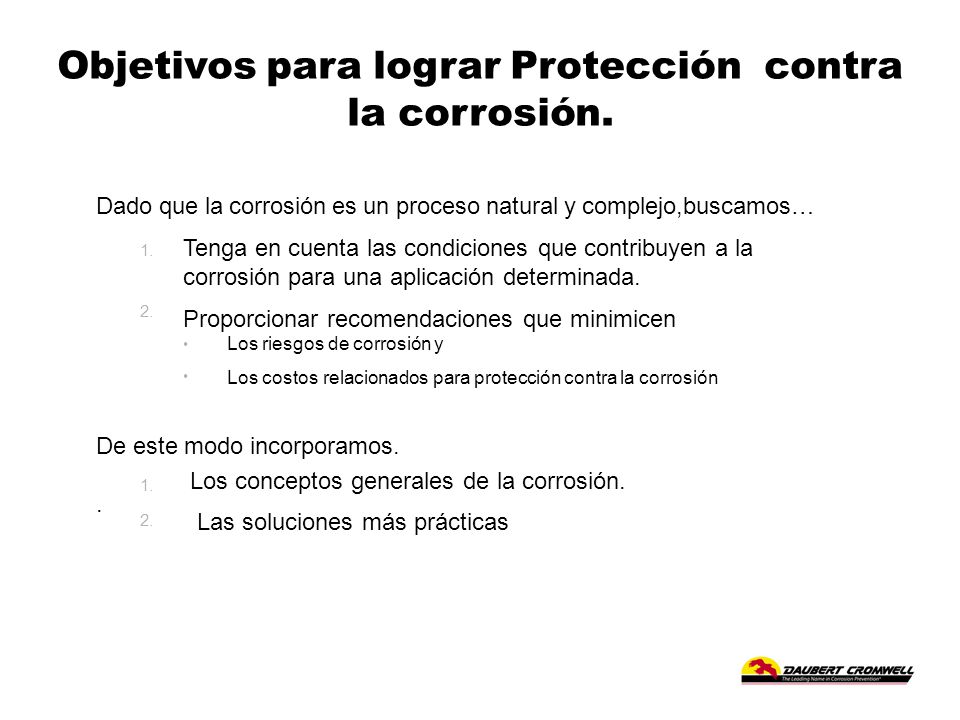

8 Objetivos para lograr Protección contra la corrosión. Dado que la corrosión es un proceso natural y complejo,buscamos… 1. Tenga en cuenta las condiciones que contribuyen a la corrosión para una aplicación determinada. Proporcionar recomendaciones que minimicen 2. Los riesgos de corrosión y Los costos relacionados para protección contra la corrosión De este modo incorporamos.. 1. Los conceptos generales de la corrosión. Las soluciones más prácticas 2.

9 Medios para el logro de protección contra la corrosión No activo: Bloquean y / o absorben la humedad y los contaminantes del metal. Activo: Promover una capa de óxido estable sobre la superficie metálica.

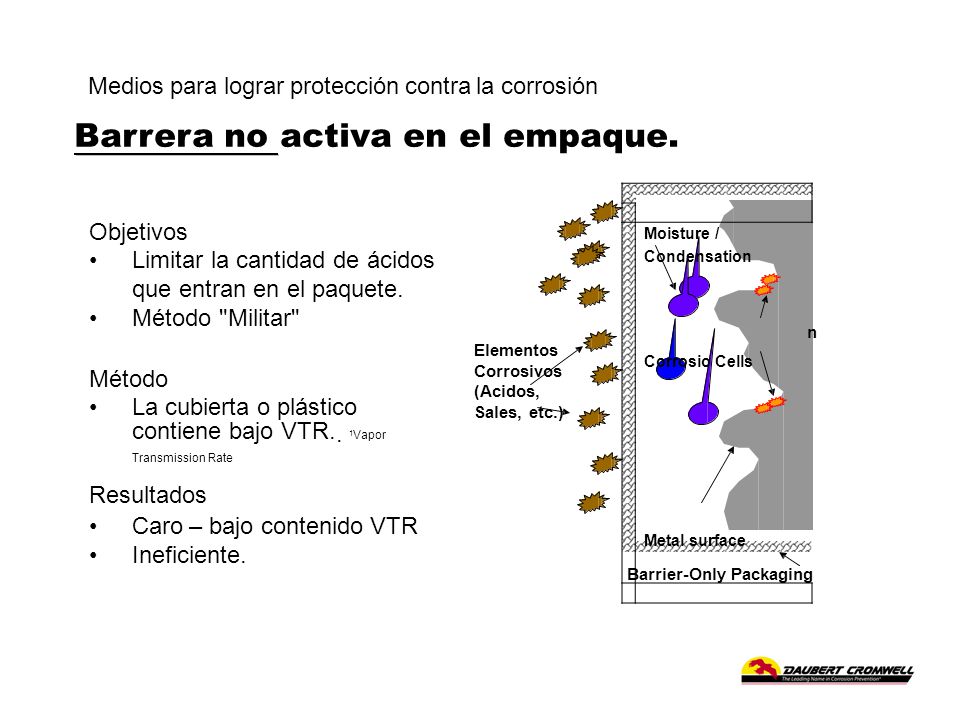

10 Objetivos Limitar la cantidad de ácidos que entran en el paquete. Método "Militar" Método Resultados Caro – bajo contenido VTR Ineficiente. Barrier-Only Packaging La cubierta o plástico contiene bajo VTR.. 1 Vapor Transmission Rate Elementos Corrosivos (Acidos, Sales, etc.) n Barrera no activa en el empaque. Medios para lograr protección contra la corrosión Moisture / Condensation Corrosio Cells Metal surface

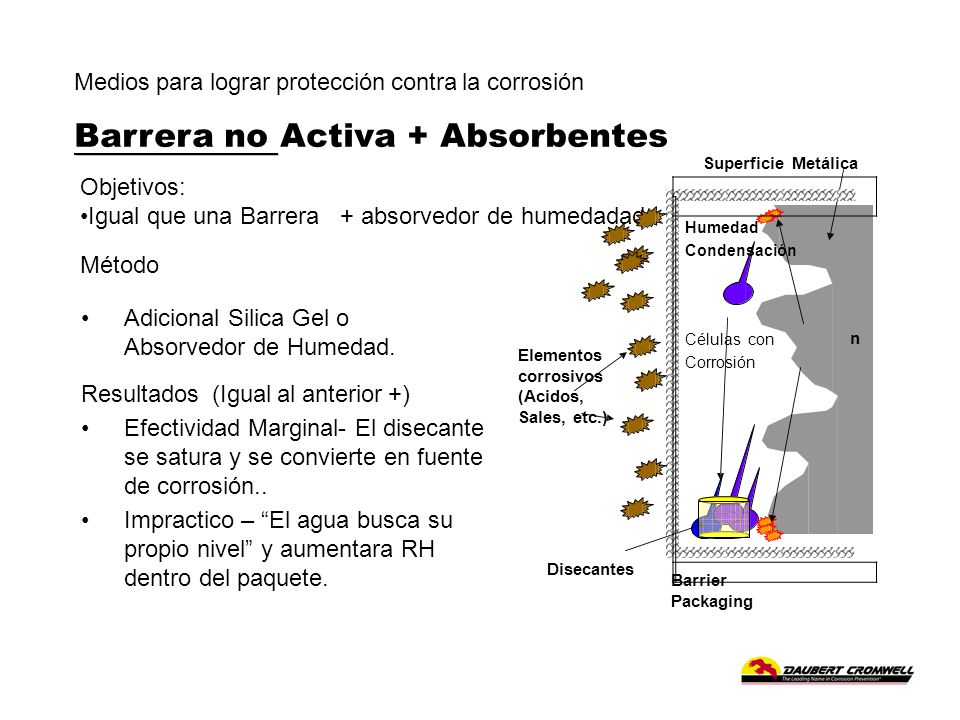

11 Superficie Metálica Objetivos: Igual que una Barrera + absorvedor de humedadad Método Adicional Silica Gel o Absorvedor de Humedad. Resultados (Igual al anterior +) Efectividad Marginal- El disecante se satura y se convierte en fuente de corrosión.. Impractico – “El agua busca su propio nivel” y aumentara RH dentro del paquete. Barrier Packaging Elementos corrosivos (Acidos, Sales, etc.) n Disecantes Medios para lograr protección contra la corrosión Barrera no Activa + Absorbentes Humedad Condensación Células con Corrosión

12 2e - Promueve la pasivación mediante la formación de una capa de óxido estable sobre la superficie. Esta barrera evita que se genere oxidación adicional En algunos metales (por ejemplo, aluminio), esto se origina de manera natural Cubierta Activa de Oxido Estable - Ocurre de Manera Natural. O 2-- O 2 Fe ++ O2O2 Medios para lograr protección contra la corrosión

13 … Pero la mayoría de los metales no van a formar esta capa de óxido estable Para agregar una capa de óxido estable Aplicar Inhibidor de Corrosión de Contacto (CCI) a través de un vehículo líquido Utilizar inhibidor de corrosión volátil (VCI) a través de los materiales de embalaje u otros portadores. CATODO 2e - Fe ++ ANODO Medios para lograr protección contra la corrosión. Capa Activa de Oxido Estable - Adicionada O 2 CCI

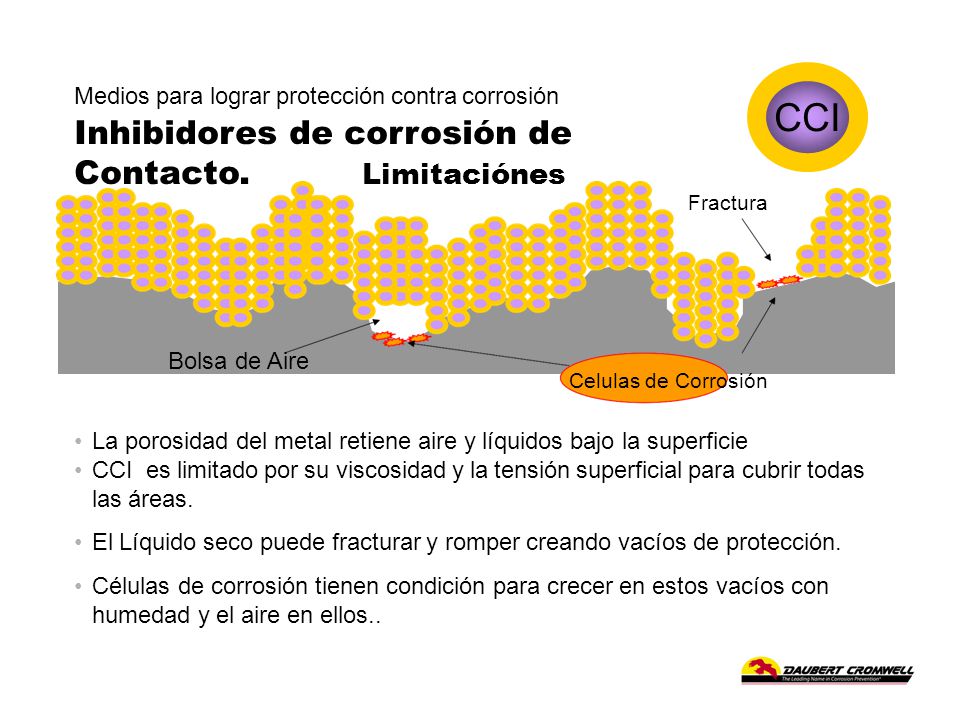

14 La porosidad del metal retiene aire y líquidos bajo la superficie CCI es limitado por su viscosidad y la tensión superficial para cubrir todas las áreas. El Líquido seco puede fracturar y romper creando vacíos de protección. Células de corrosión tienen condición para crecer en estos vacíos con humedad y el aire en ellos.. Medios para lograr protección contra corrosión Inhibidores de corrosión de Contacto. Limitaciónes Fractura Bolsa de Aire Celulas de Corrosión CCI

15 VCI se adhiere al metal a través de adsorción Al igual que los pies de un gecko, el VCI se adhiere al metal. Medios para lograr protección contra la corrosión Inhibidores de Corrosión Volátil V CI

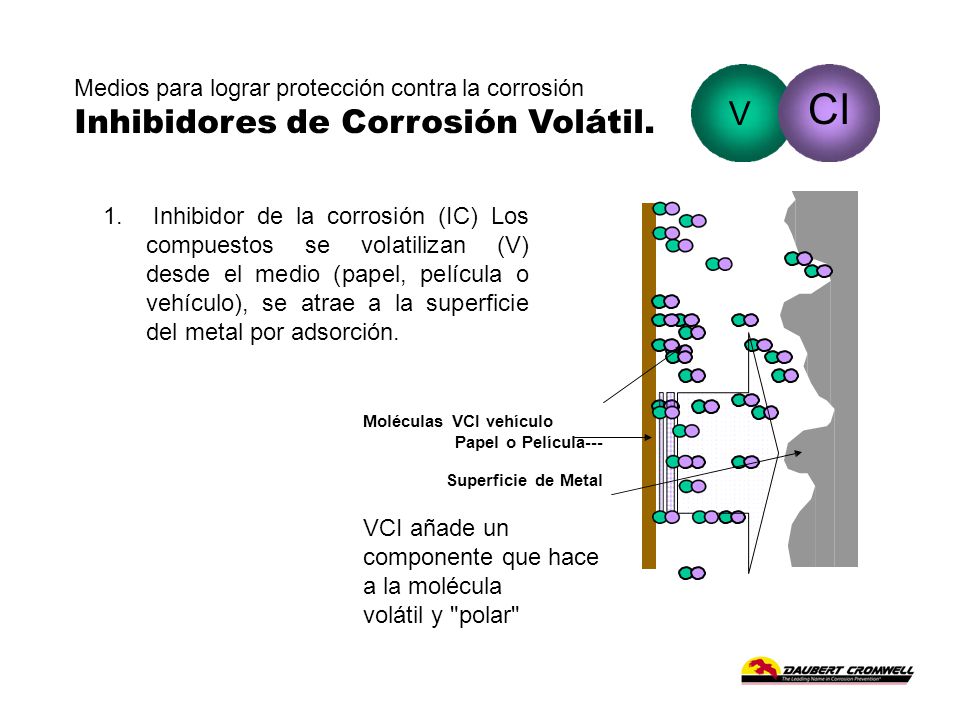

16 1. Inhibidor de la corrosión (IC) Los compuestos se volatilizan (V) desde el medio (papel, película o vehículo), se atrae a la superficie del metal por adsorción. Moléculas VCI vehículo Papel o Película--- Superficie de Metal VCI añade un componente que hace a la molécula volátil y "polar" Medios para lograr protección contra la corrosión Inhibidores de Corrosión Volátil. V CI

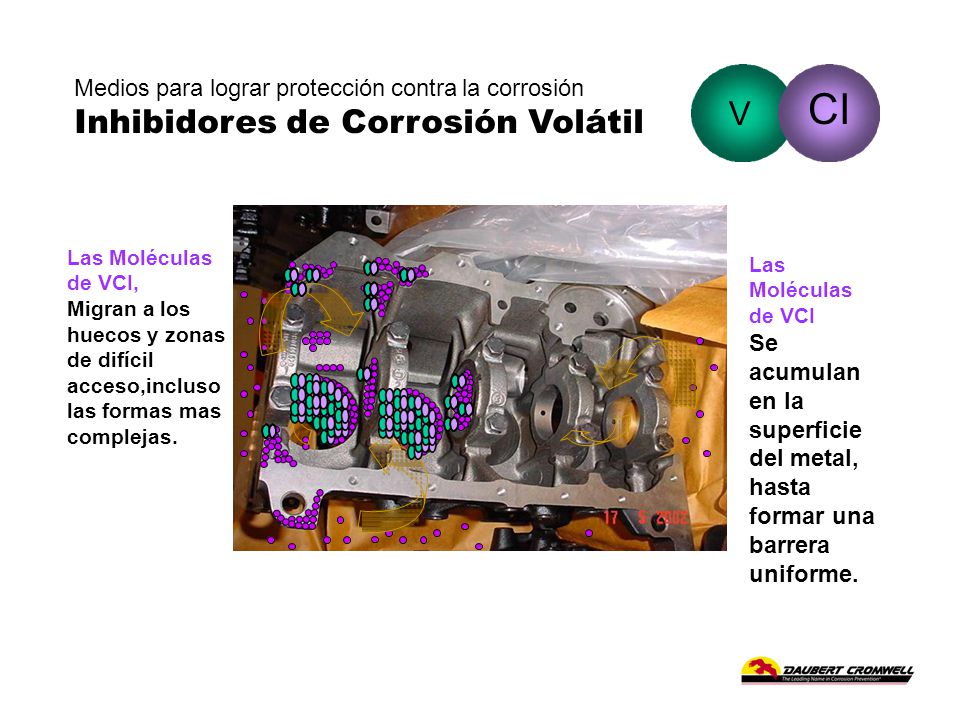

17 Las Moléculas de VCI Se acumulan en la superficie del metal, hasta formar una barrera uniforme. Las Moléculas de VCI, Migran a los huecos y zonas de difícil acceso,incluso las formas mas complejas. Medios para lograr protección contra la corrosión Inhibidores de Corrosión Volátil V CI

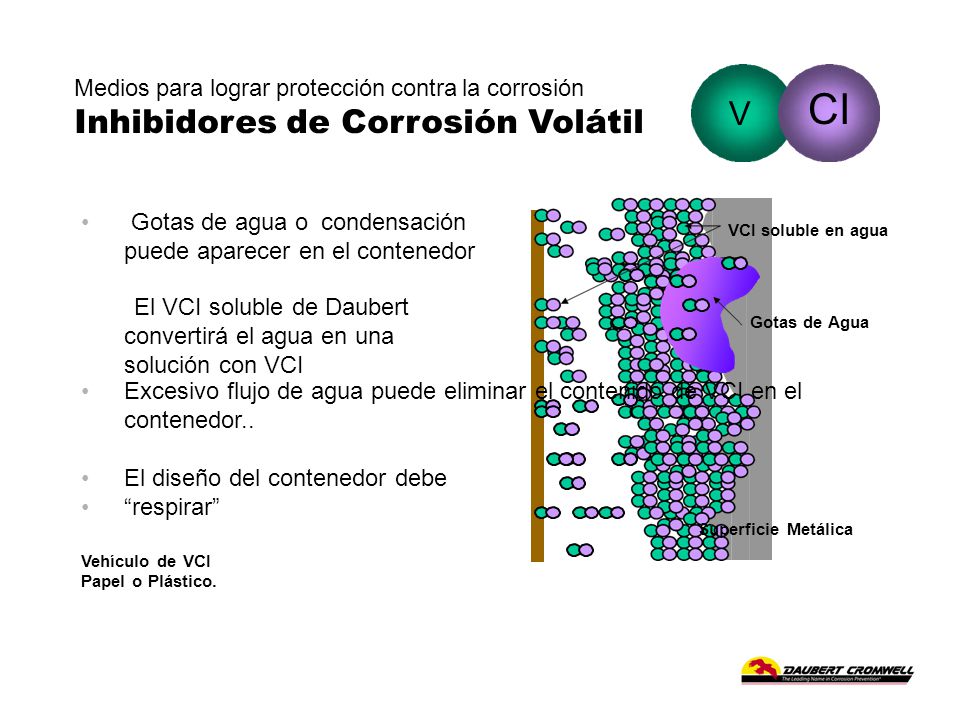

18 Gotas de agua o condensación puede aparecer en el contenedor El VCI soluble de Daubert convertirá el agua en una solución con VCI Excesivo flujo de agua puede eliminar el contenido de VCI en el contenedor.. El diseño del contenedor debe “respirar” Superficie Metálica Vehículo de VCI Papel o Plástico. Gotas de Agua VCI soluble en agua Medios para lograr protección contra la corrosión Inhibidores de Corrosión Volátil V CI

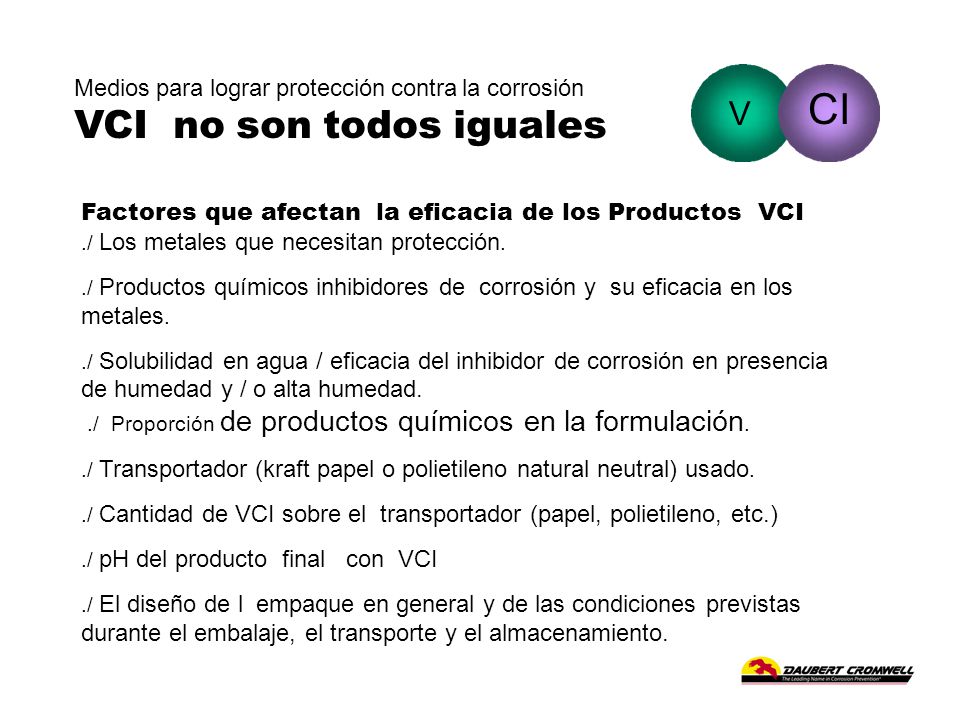

19 Factores que afectan la eficacia de los Productos VCI./ Los metales que necesitan protección../ Productos químicos inhibidores de corrosión y su eficacia en los metales../ Solubilidad en agua / eficacia del inhibidor de corrosión en presencia de humedad y / o alta humedad../ Proporción de productos químicos en la formulación../ Transportador (kraft papel o polietileno natural neutral) usado../ Cantidad de VCI sobre el transportador (papel, polietileno, etc.)./ pH del producto final con VCI./ El diseño de l empaque en general y de las condiciones previstas durante el embalaje, el transporte y el almacenamiento. Medios para lograr protección contra la corrosión VCI no son todos iguales V CI

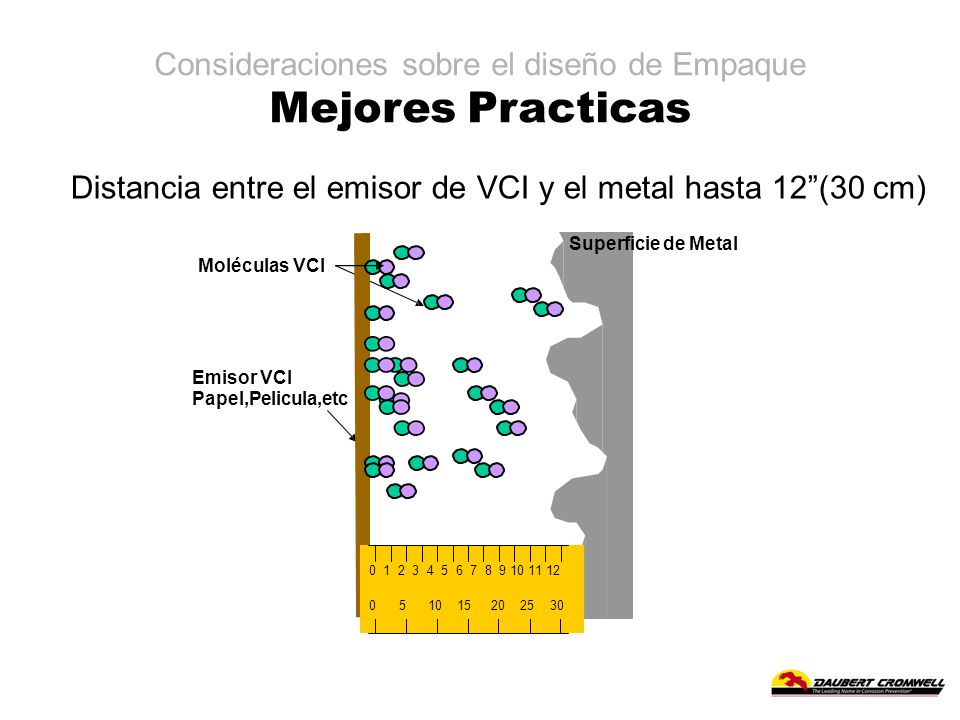

20 Emisor VCI Papel,Pelicula,etc Moléculas VCI Superficie de Metal Distancia entre el emisor de VCI y el metal hasta 12”(30 cm) 0 1 2 3 4 5 6 7 8 9 10 11 12 051015202530 Consideraciones sobre el diseño de Empaque Mejores Practicas

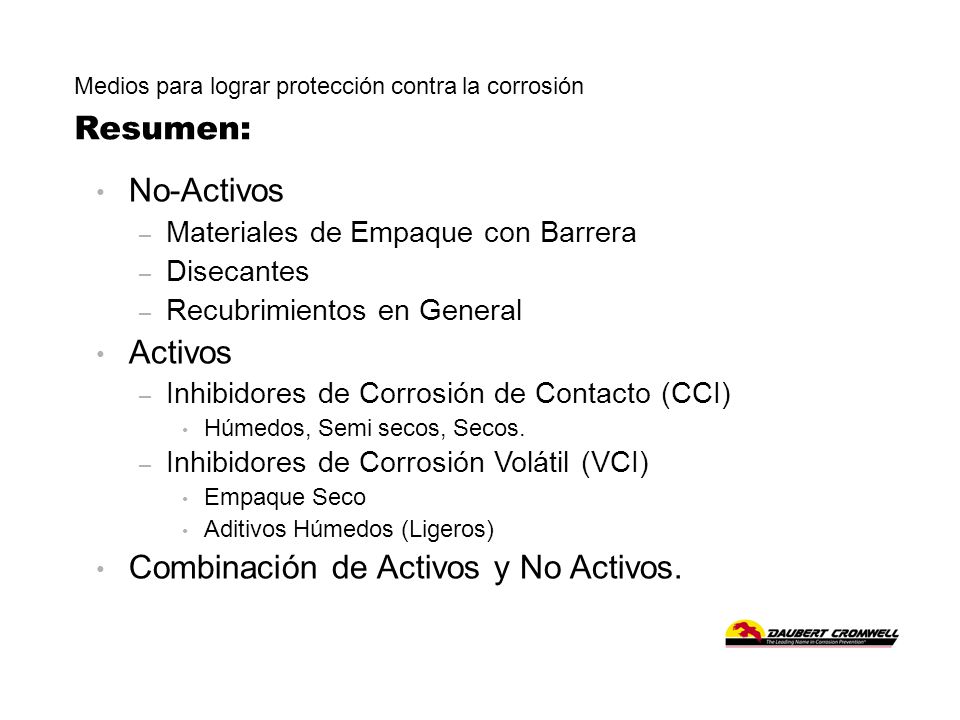

21 Resumen: No-Activos – Materiales de Empaque con Barrera – Disecantes – Recubrimientos en General Activos – Inhibidores de Corrosión de Contacto (CCI) Húmedos, Semi secos, Secos. – Inhibidores de Corrosión Volátil (VCI) Empaque Seco Aditivos Húmedos (Ligeros) Combinación de Activos y No Activos. Medios para lograr protección contra la corrosión

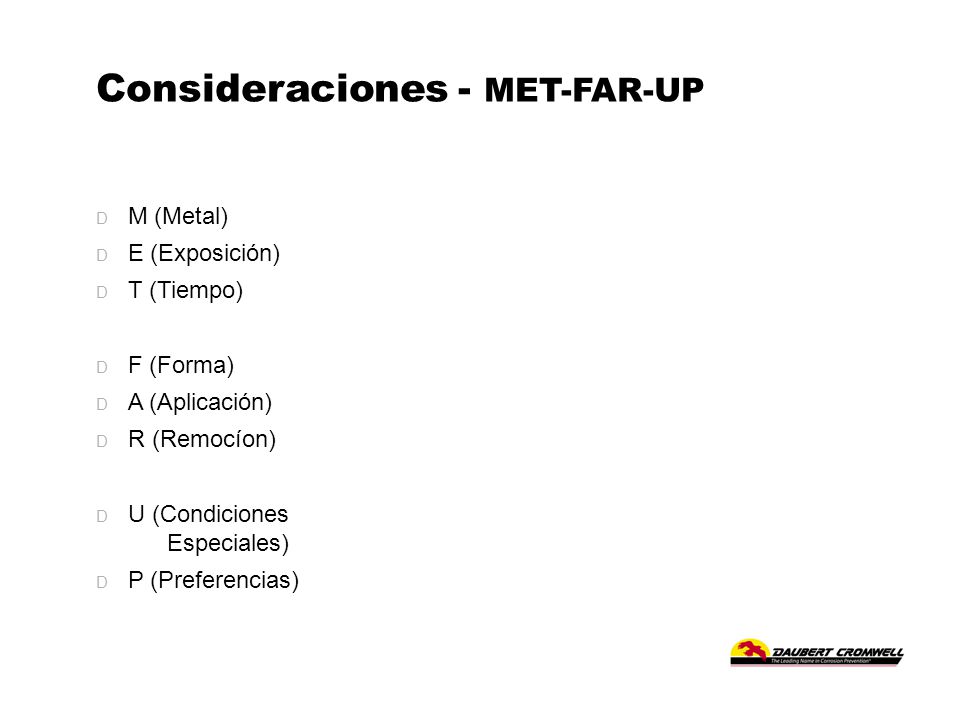

22 Consideraciones - MET-FAR-UP D M (Metal) D E (Exposición) D T (Tiempo) D F (Forma) D A (Aplicación) D R (Remocíon) D U (Condiciones Especiales) D P (Preferencias)

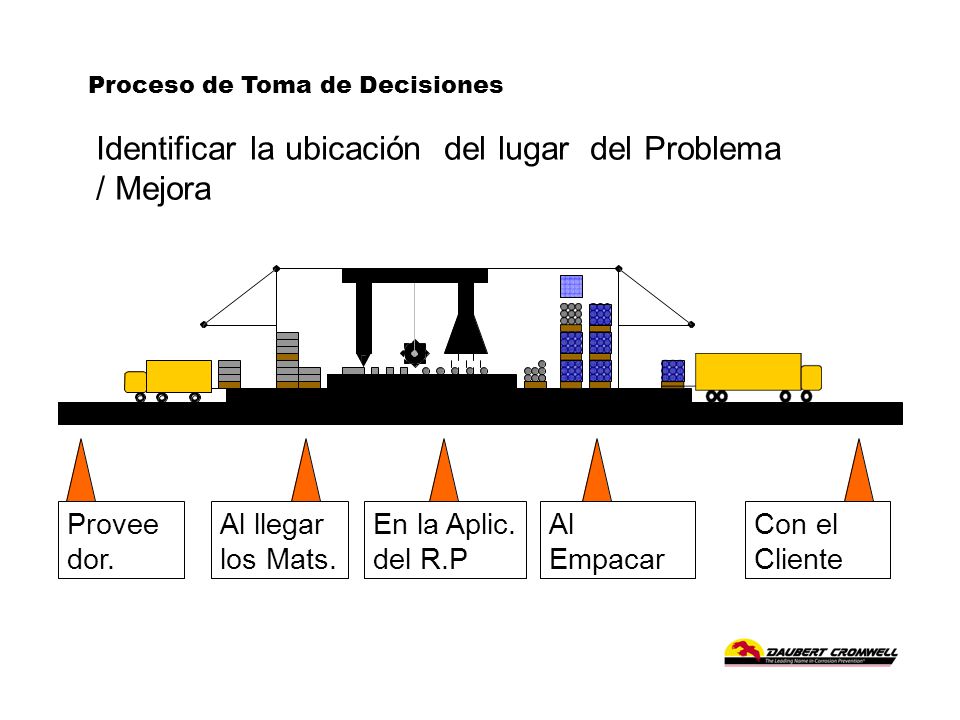

23 Proceso de Toma de Decisiones Identificar la ubicación del lugar del Problema / Mejora Al llegar los Mats. En la Aplic. del R.P Al Empacar Con el Cliente Provee dor.

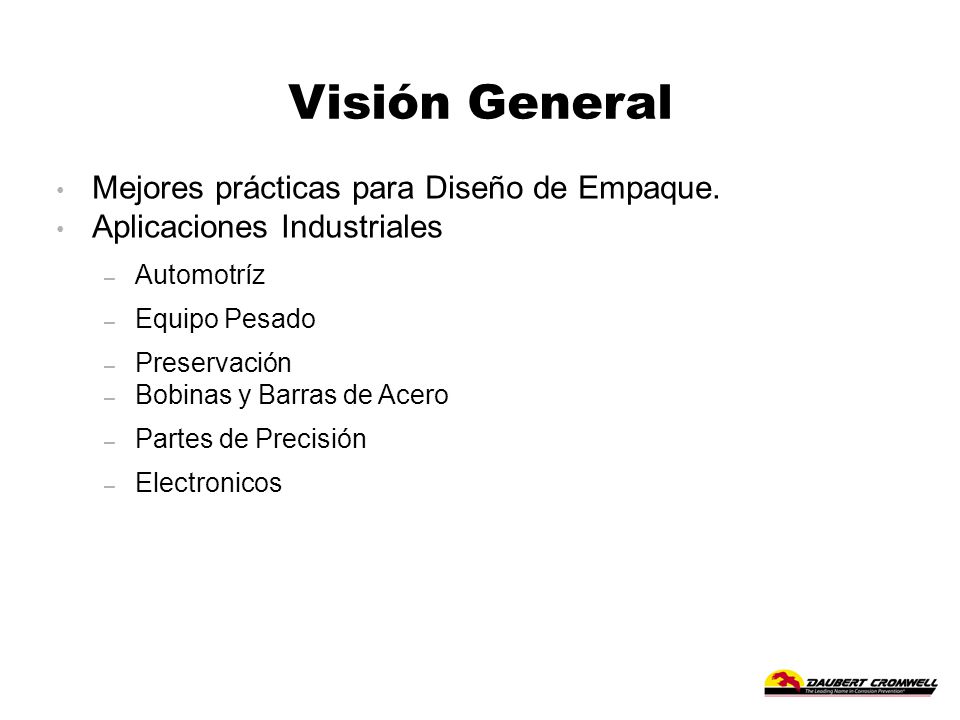

24 Visión General Mejores prácticas para Diseño de Empaque. Aplicaciones Industriales – Automotríz – Equipo Pesado – Preservación – Bobinas y Barras de Acero – Partes de Precisión – Electronicos

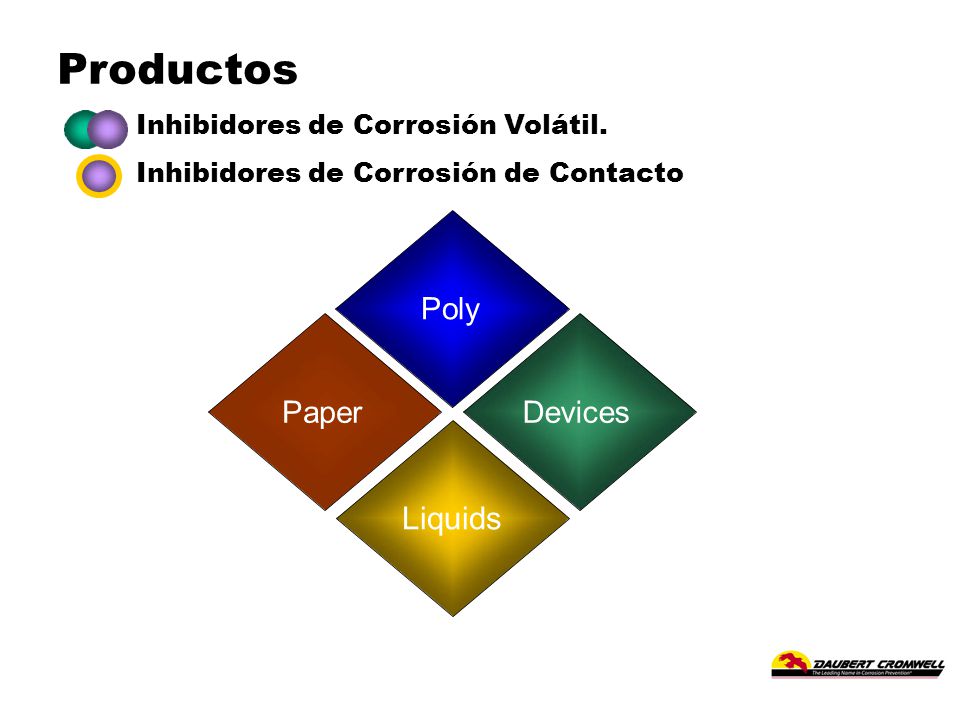

25 Productos Liquids PaperDevices Poly Inhibidores de Corrosión Volátil. Inhibidores de Corrosión de Contacto

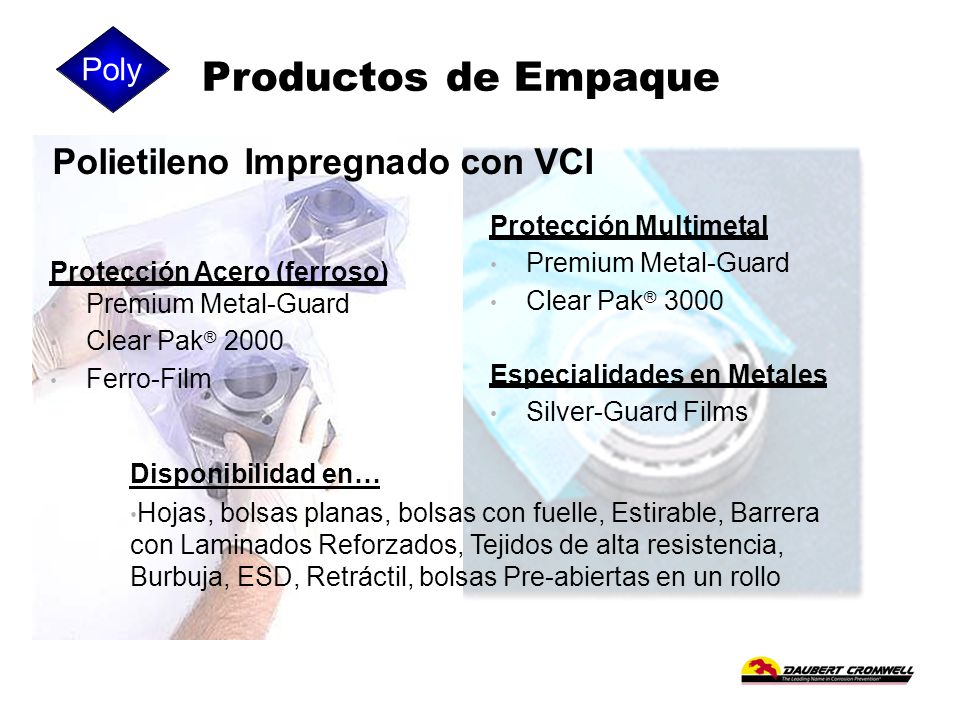

26 s Protección Acero (ferroso) Premium Metal-Guard Clear Pak ® 2000 Ferro-Film Protección Multimetal Premium Metal-Guard Clear Pak ® 3000 Especialidades en Metales Silver-Guard Films Disponibilidad en… Hojas, bolsas planas, bolsas con fuelle, Estirable, Barrera con Laminados Reforzados, Tejidos de alta resistencia, Burbuja, ESD, Retráctil, bolsas Pre-abiertas en un rollo Polietileno Impregnado con VCI Poly Productos de Empaque

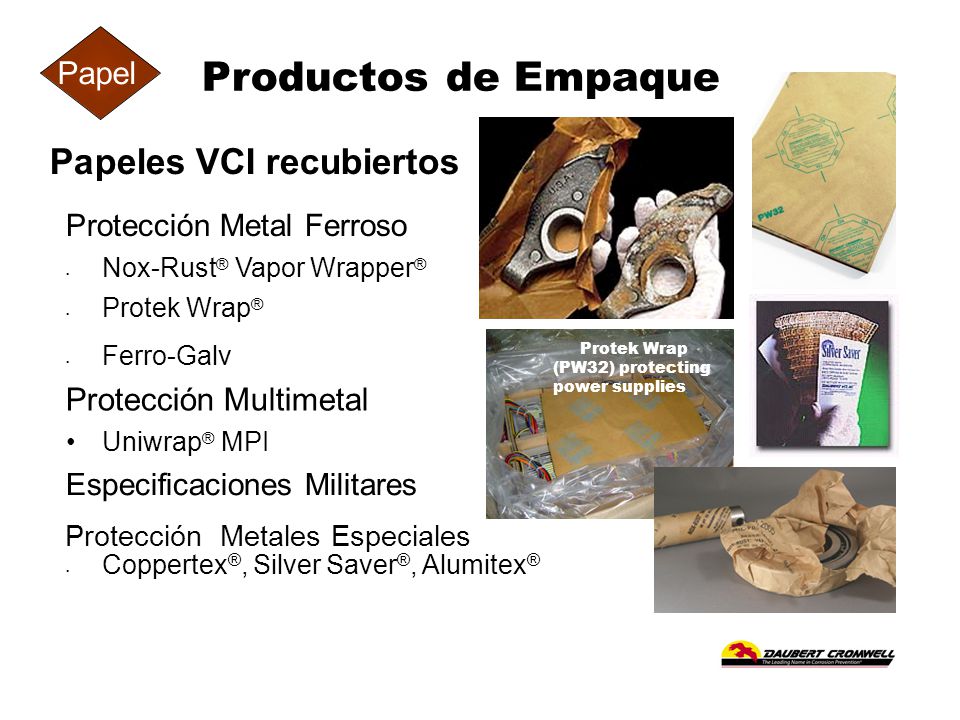

27 Papeles VCI recubiertos Protección Metal Ferroso Nox-Rust ® Vapor Wrapper ® Protek Wrap ® Ferro-Galv Protección Multimetal Uniwrap ® MPI Especificaciones Militares Protección Metales Especiales Coppertex ®, Silver Saver ®, Alumitex ® Protek Wrap (PW32) protecting power supplies Productos de Empaque Papel

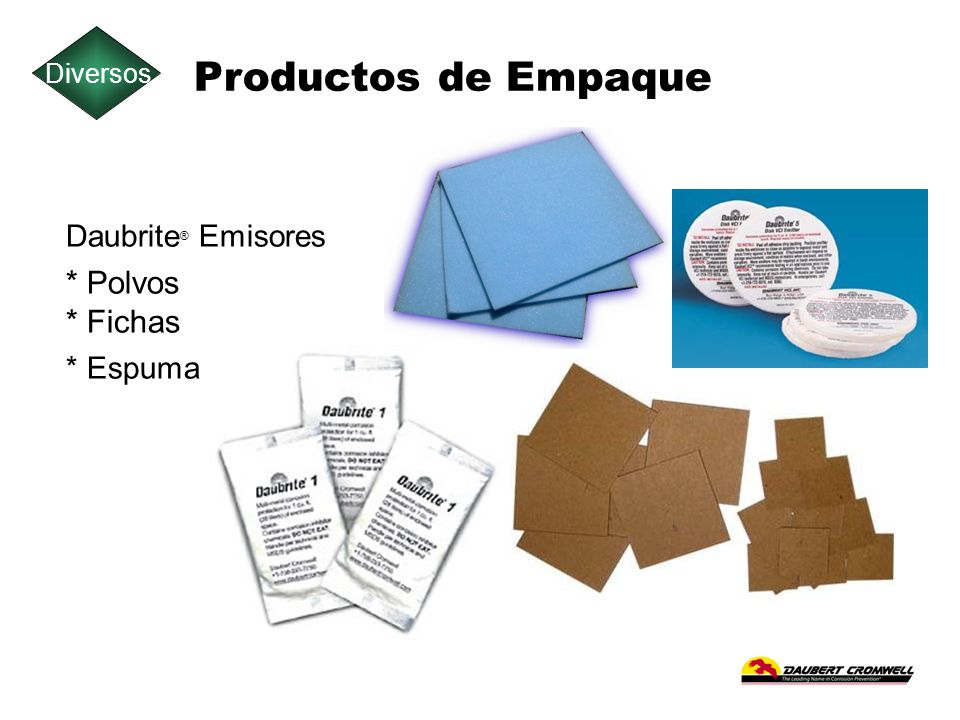

28 Daubrite ® Emisores * Polvos * Fichas * Espuma Productos de Empaque Diversos

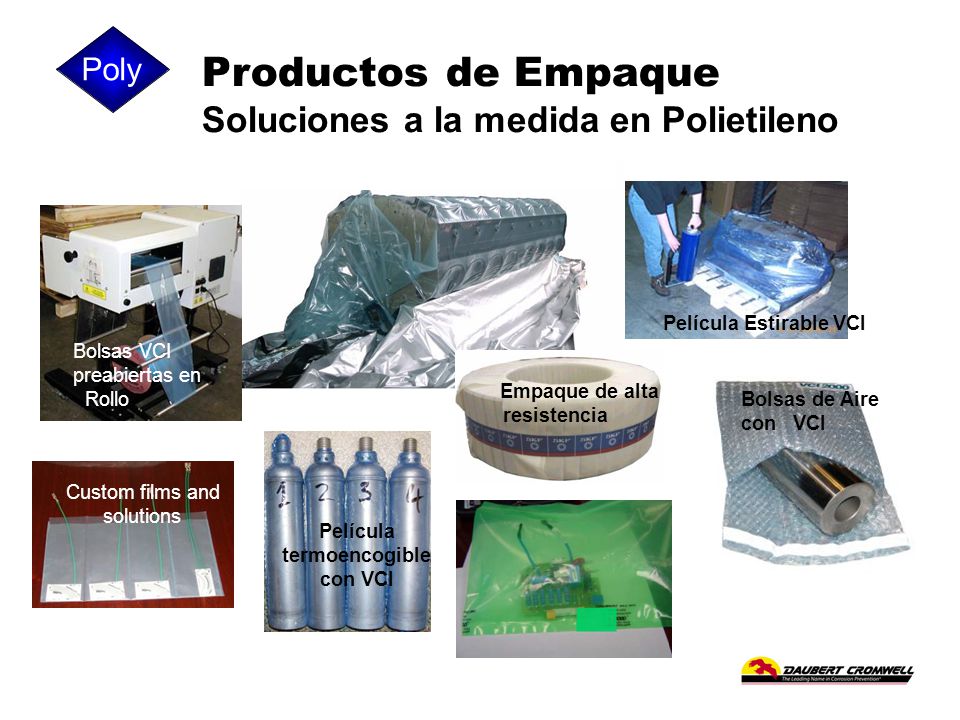

29 Película Estirable VCI Bolsas VCI preabiertas en Rollo Custom films and solutions Película termoencogible con VCI Empaque de alta resistencia Bolsas de Aire con VCI Productos de Empaque Soluciones a la medida en Polietileno VCI-ESD bag Poly

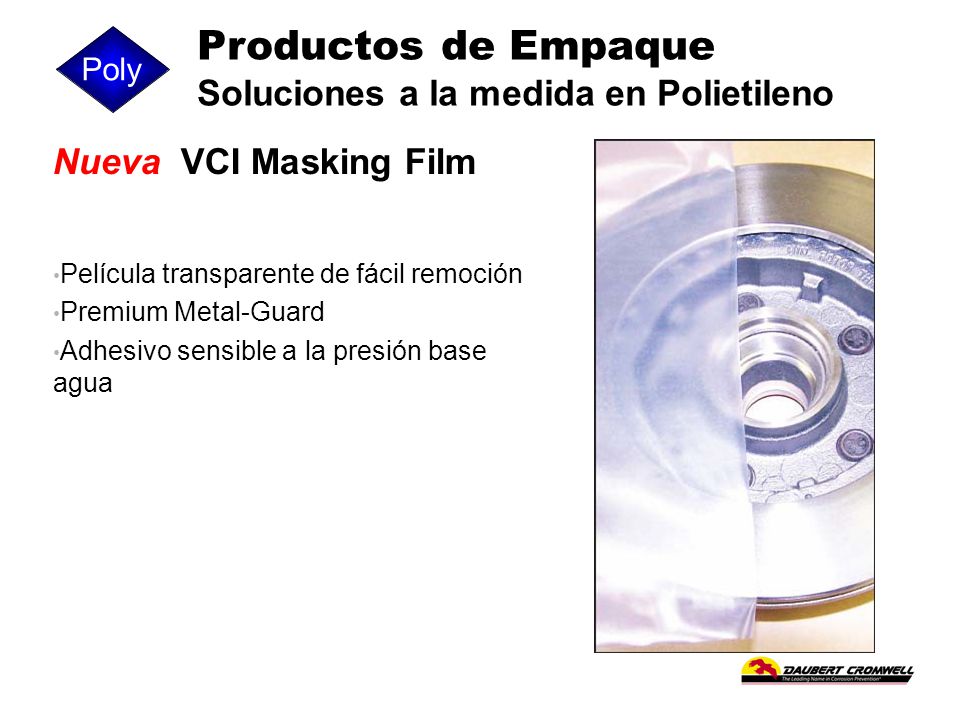

30 Nueva VCI Masking Film Película transparente de fácil remoción Premium Metal-Guard Adhesivo sensible a la presión base agua Poly Productos de Empaque Soluciones a la medida en Polietileno

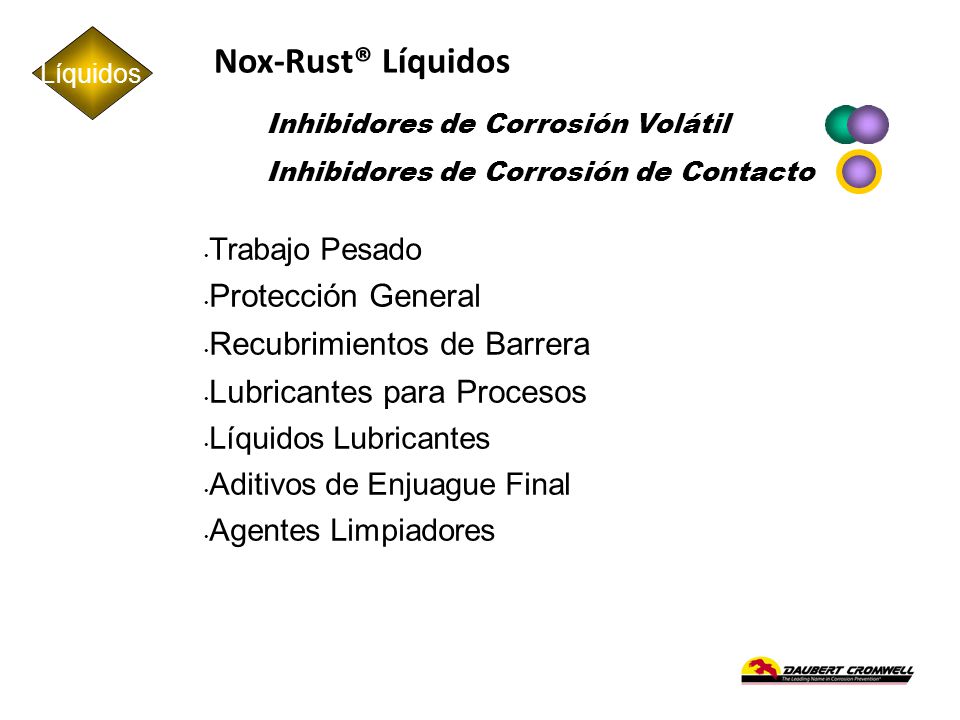

31 Trabajo Pesado Protección General Recubrimientos de Barrera Lubricantes para Procesos Líquidos Lubricantes Aditivos de Enjuague Final Agentes Limpiadores Líquidos Inhibidores de Corrosión Volátil Inhibidores de Corrosión de Contacto Nox-Rust® Líquidos

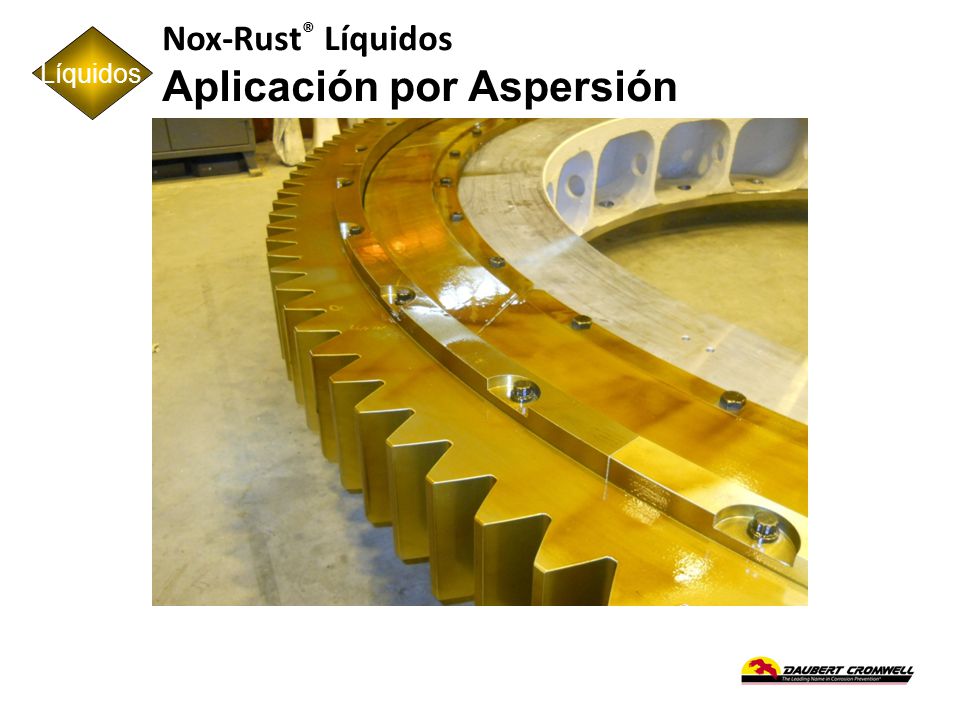

32 Nox-Rust ® Líquidos Aplicación por Aspersión Líquidos

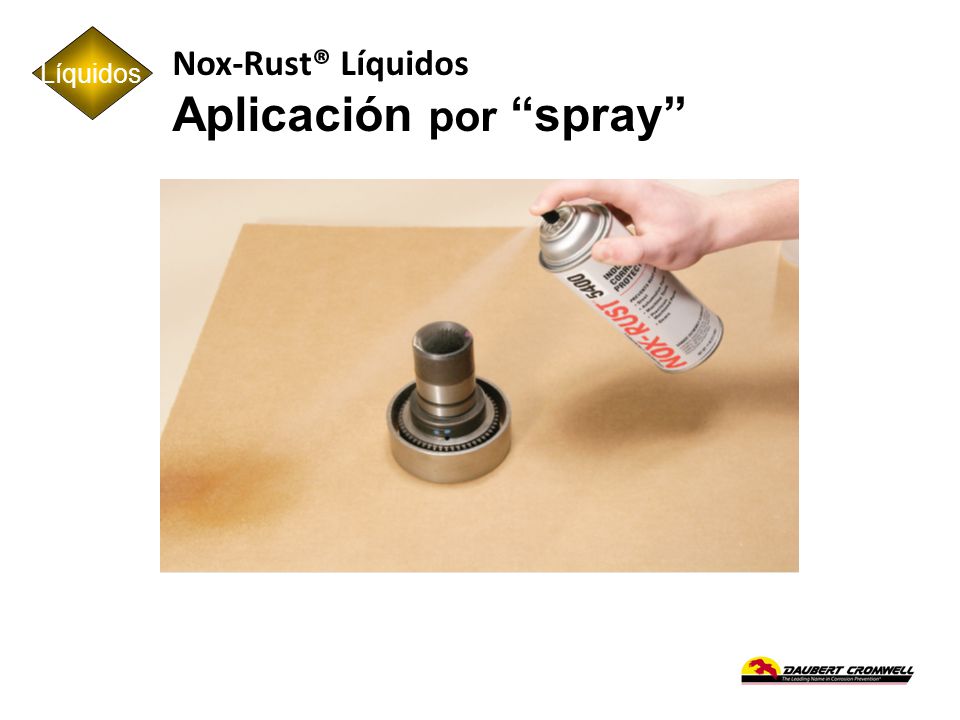

33 Nox-Rust® Líquidos Aplicación por “spray” Líquidos

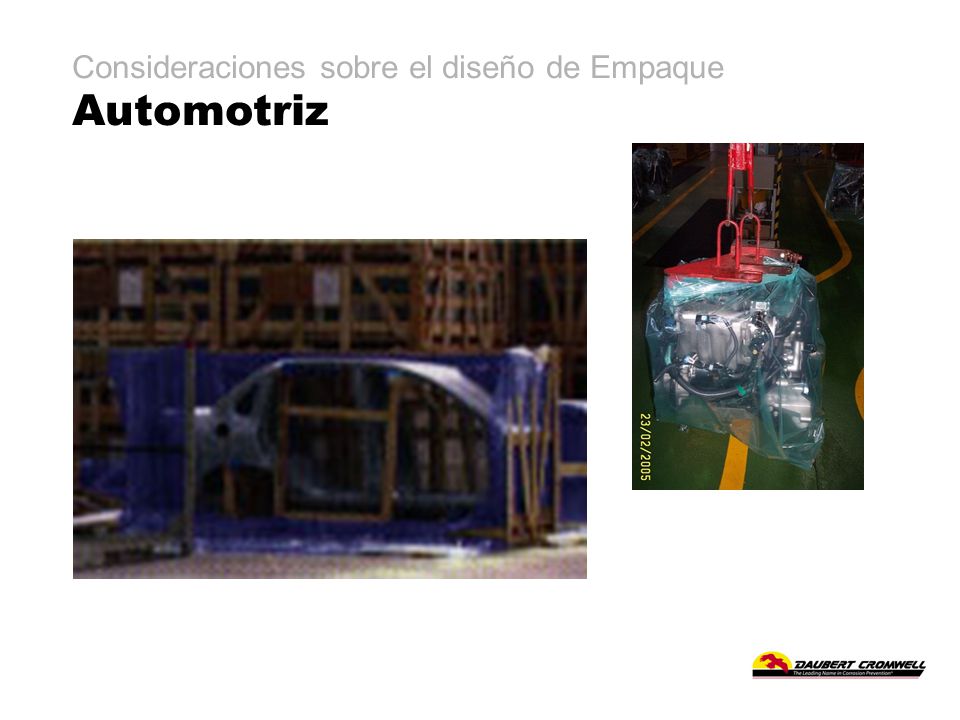

34 Consideraciones sobre el diseño de Empaque Automotriz

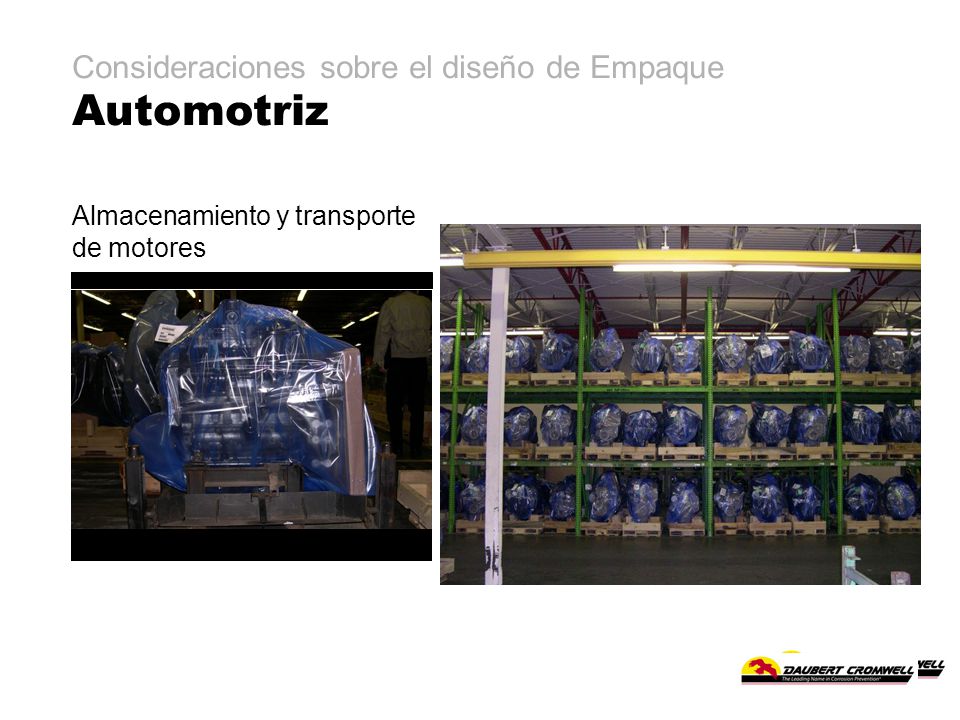

35 Consideraciones sobre el diseño de Empaque Automotriz Almacenamiento y transporte de motores

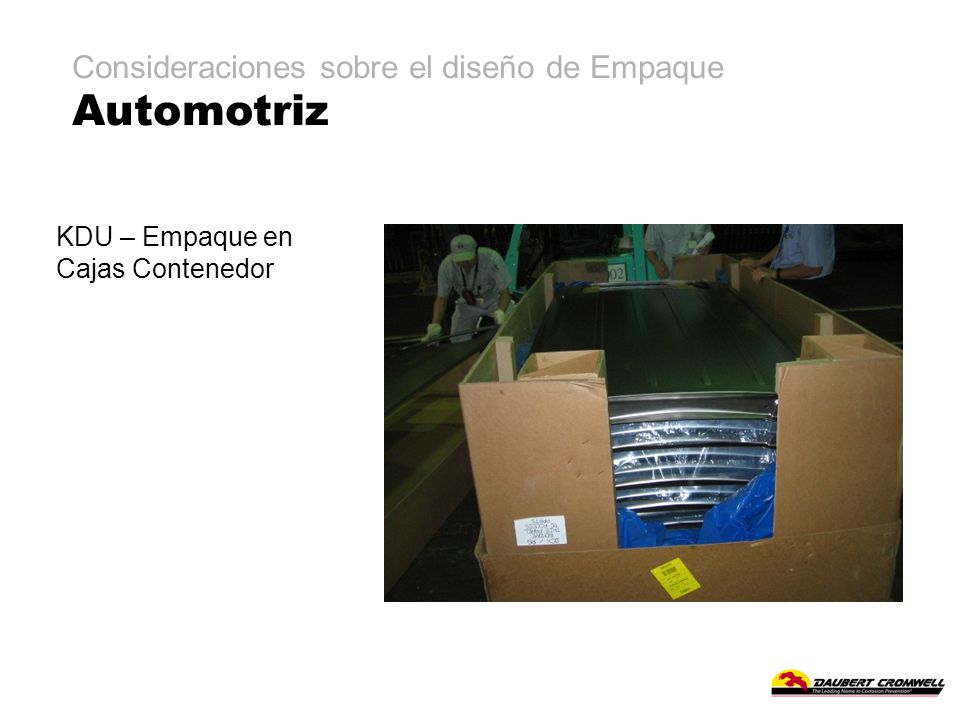

36 KDU – Empaque en Cajas Contenedor Consideraciones sobre el diseño de Empaque Automotriz

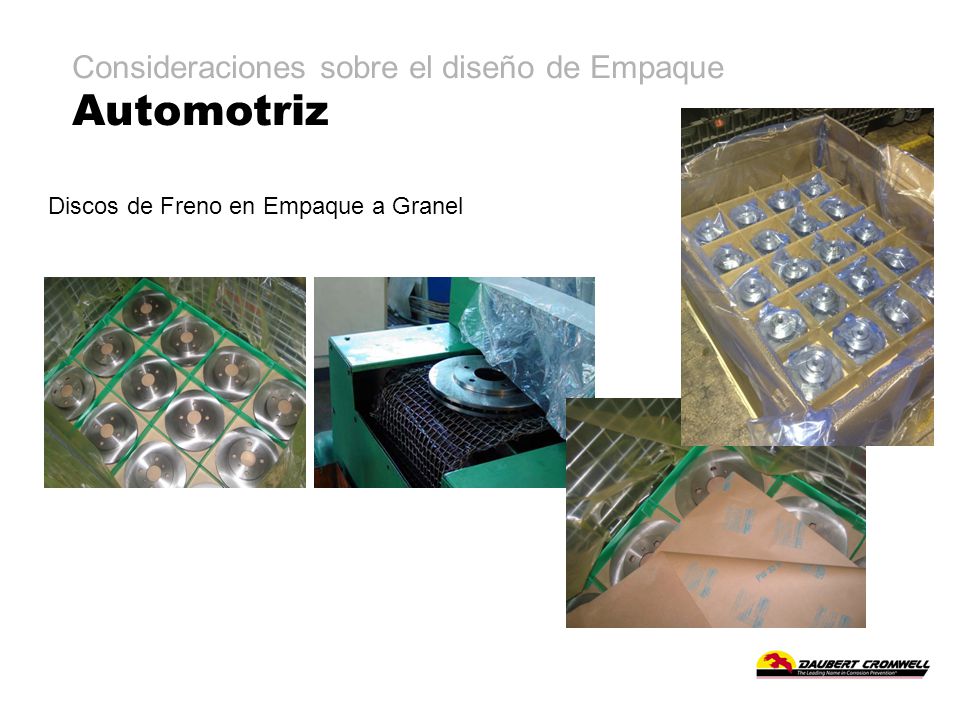

37 Discos de Freno en Empaque a Granel Consideraciones sobre el diseño de Empaque Automotriz

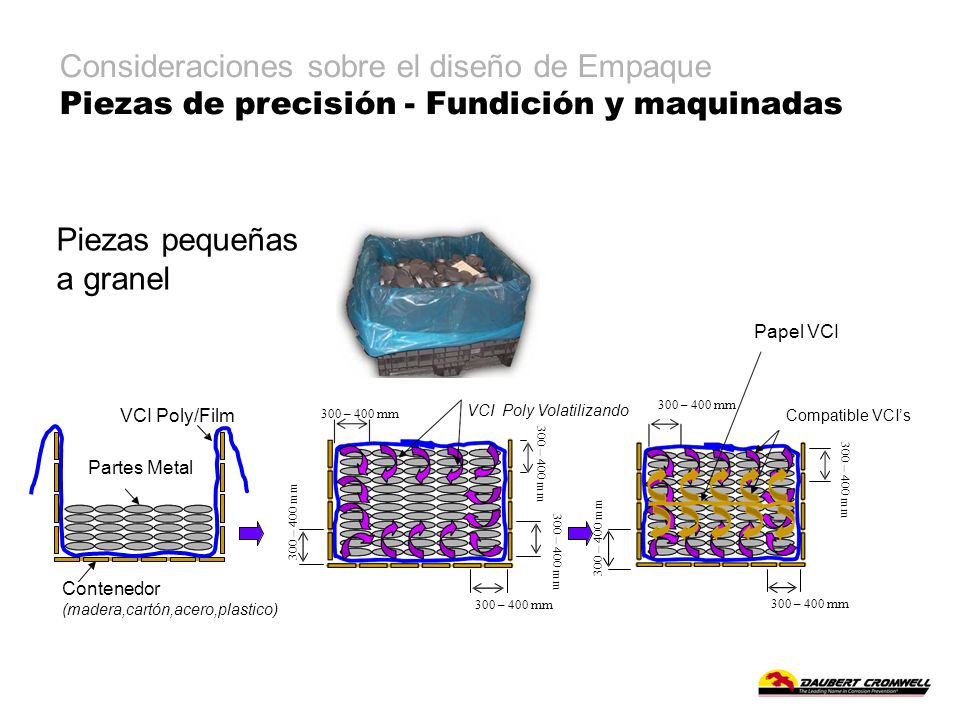

38 Piezas pequeñas a granel VCI Poly/Film Contenedor (madera,cartón,acero,plastico) 300 – 400 mm VCI Poly Volatilizando 3 0 0 – 4 00 m m Compatible VCI’s 300 – 400 mm Papel VCI Partes Metal Consideraciones sobre el diseño de Empaque Piezas de precisión - Fundición y maquinadas

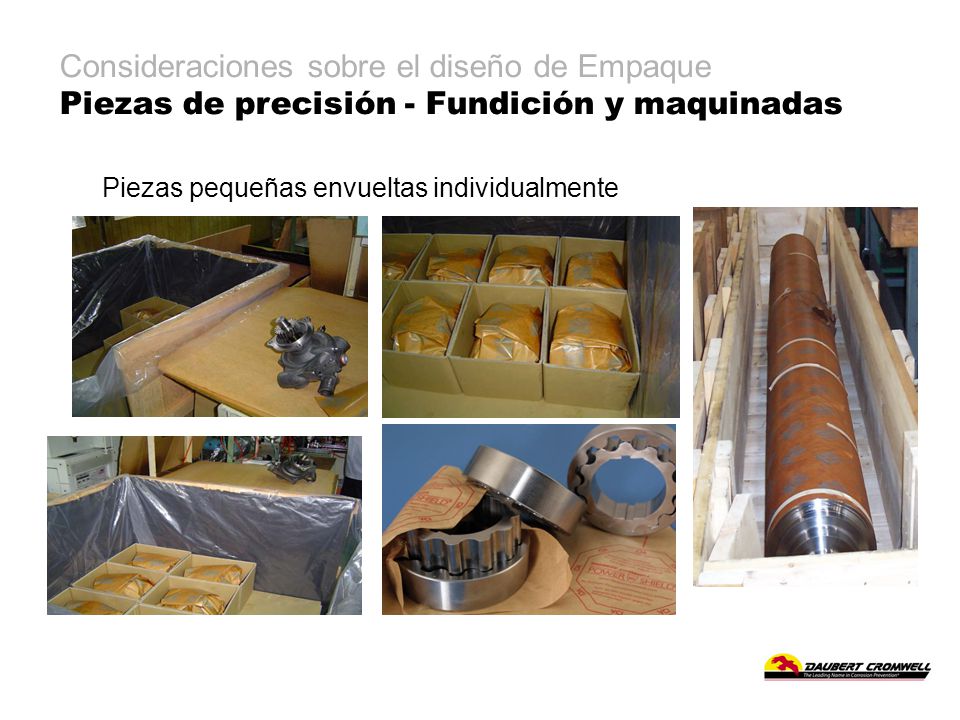

39 Piezas pequeñas envueltas individualmente Consideraciones sobre el diseño de Empaque Piezas de precisión - Fundición y maquinadas

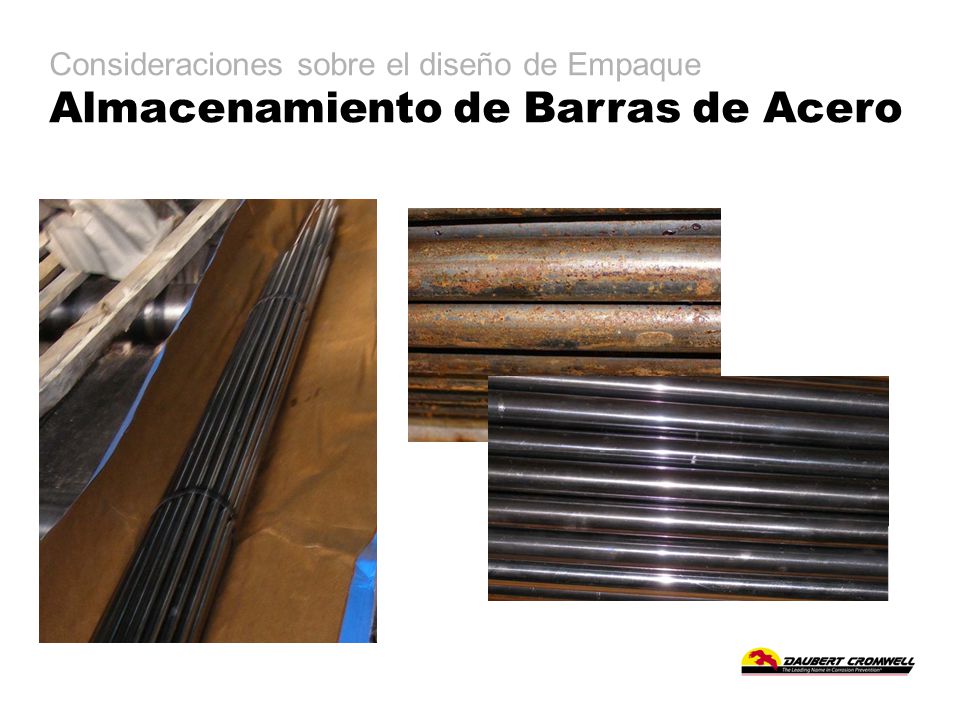

40 Consideraciones sobre el diseño de Empaque Almacenamiento de Barras de Acero

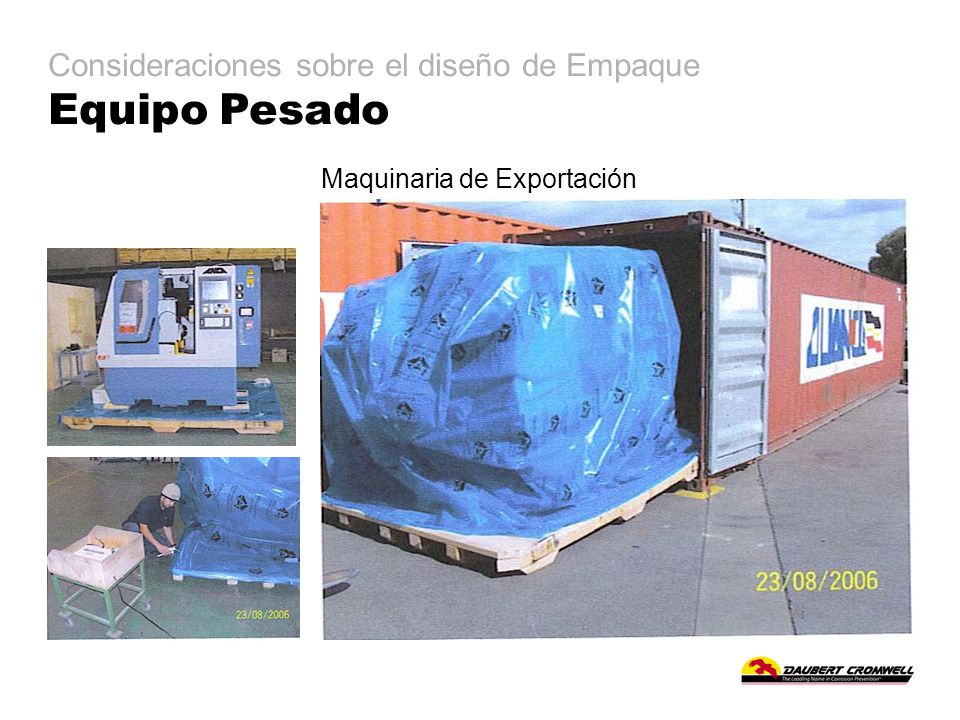

41 Consideraciones sobre el diseño de Empaque Equipo Pesado Maquinaria de Exportación

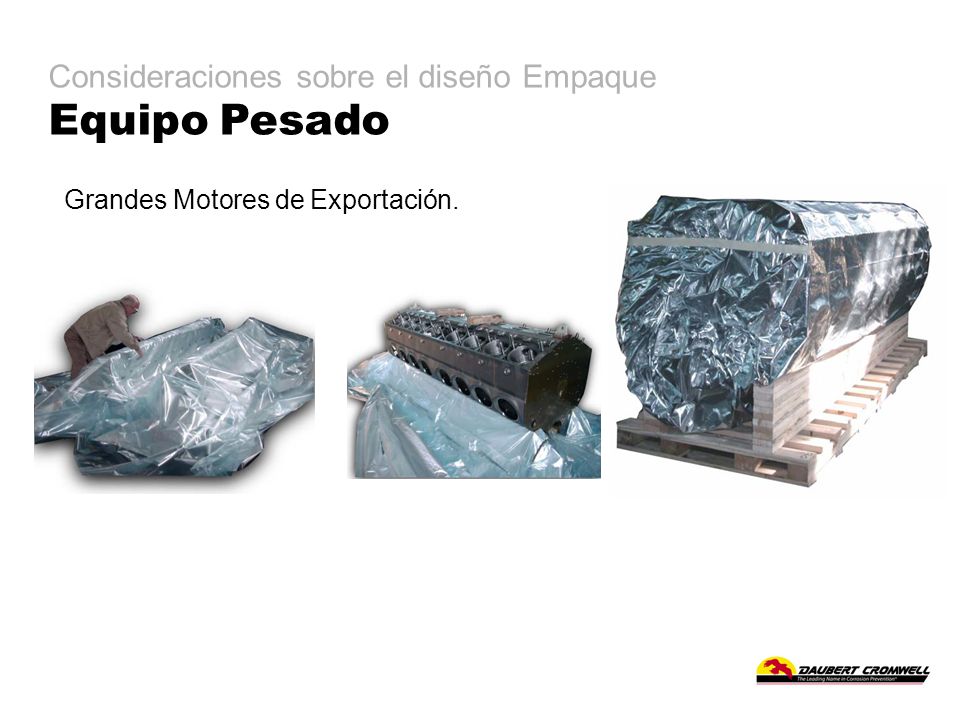

42 Consideraciones sobre el diseño Empaque Equipo Pesado Grandes Motores de Exportación.

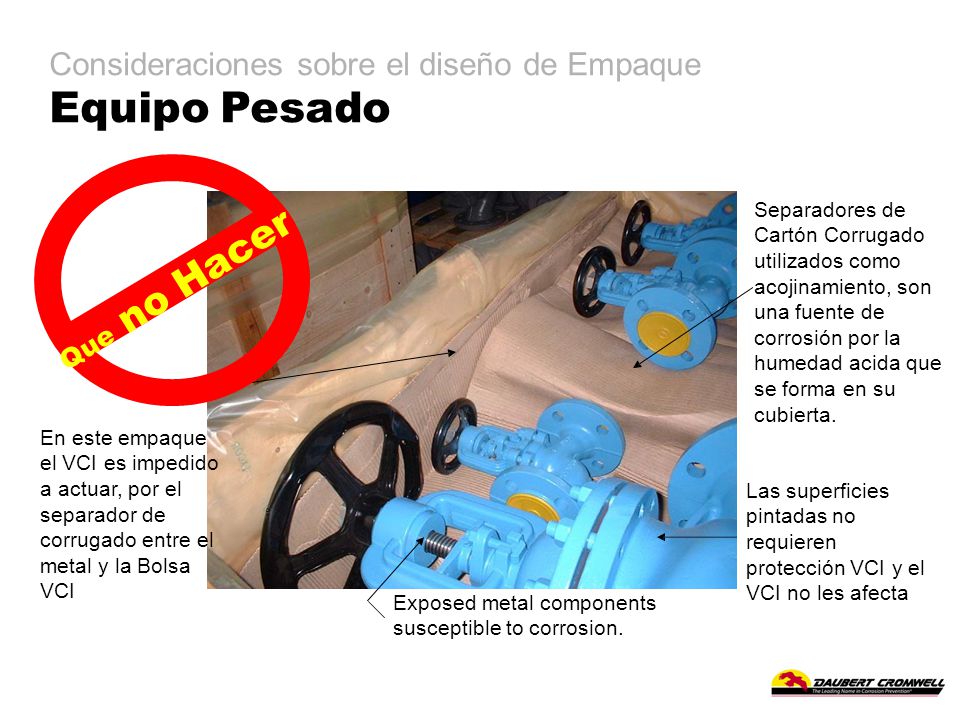

43 Separadores de Cartón Corrugado utilizados como acojinamiento, son una fuente de corrosión por la humedad acida que se forma en su cubierta. En este empaque el VCI es impedido a actuar, por el separador de corrugado entre el metal y la Bolsa VCI Exposed metal components susceptible to corrosion. Las superficies pintadas no requieren protección VCI y el VCI no les afecta Consideraciones sobre el diseño de Empaque Equipo Pesado Que no Hacer

44 Evapo-Rust ® Líquido no Peligroso pH Neutral 6.1-7.0 Selectivo con el Oxido Nuevo Removedor de Oxido Líquidos

45 Luis Jacome, Country Manager - Mexico Cell: +52 1 555 403 7198 Mexico City Area: +52 1 55 8501 1281 Aguascalientes: +52 1 449 973 5151 ljacome@daubertcromwell.com ljacome@daubertcromwell.com Scott Kotvis Director Global Business Development Chicago, IL Cell: +1-630-258-5138 skotvis@daubertcromwell.com skotvis@daubertcromwell.com www.daubertcromwell.com Gracias
