ARQUITECTURA Y MEDIO AMBIENTE

Presentación del tema: "ARQUITECTURA Y MEDIO AMBIENTE"— Transcripción de la presentación:

1 ARQUITECTURA Y MEDIO AMBIENTE
Trabajo nº 2 Grupo nº 5 Integrantes: Sebastián Araya Anna Delgado Paula Moncada

2 Índice. Introducción Datos Generales: Lugar de Origen Concepción
Orientación : Lugar de Origen (Solsticios - equinoccios) Favorable - Desfavorable Enroque Orientación : Concepción (Solsticios - equinoccios ) Favorable- Desfavorable Conclusión Autoevaluación Bibliografía

3 Introducción Se presenta un modelo 3D de una obra en particular en este caso La Redondela House que esta emplazada en Pontevedra España A partir de las características del lugar se pretende en este trabajo observar y descubrir cuales son los factores y parámetros que optimizan o obstaculizan el asolamiento en mayor o menor grado, a medida que la orientación de la obra cambia y se aplican los enroques con el lugar de comparación correspondiente, para verificar la igualdad o el cambio favorable y/o desfavorable según los hemisferios y los cuatro cambios estacionales del año.

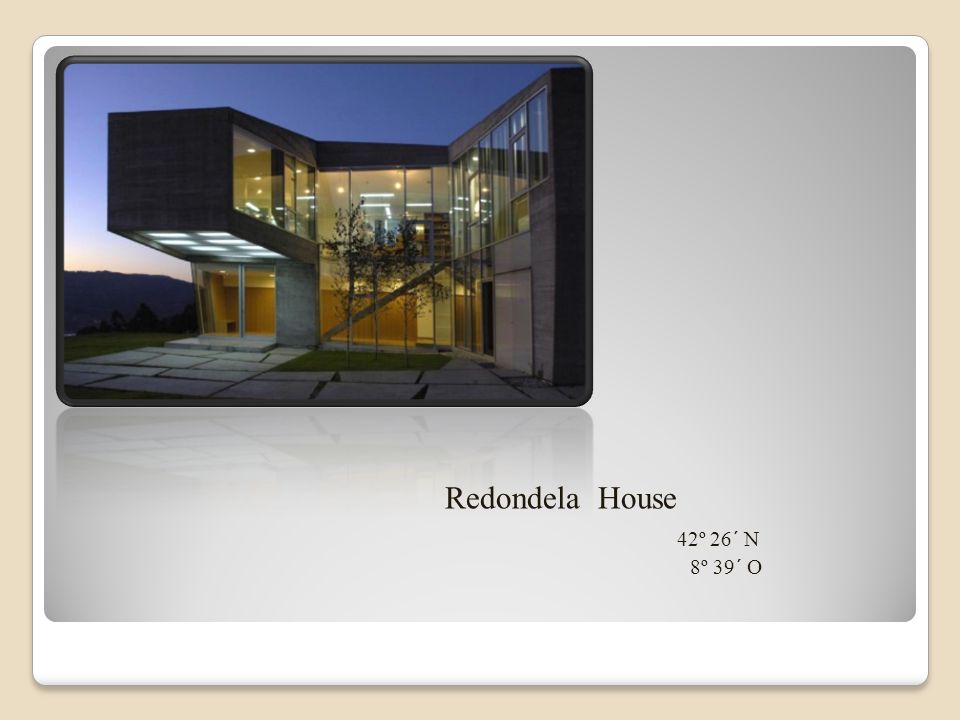

4 Redondela House 42º 26´ N 8º 39´ O

5 Datos generales

6 /Datos Generales/ Climografia - Carta solar/ l
/Datos Generales/ Climografia - Carta solar/ l. de origen: España ,Pontevedra Solsticio de verano 21 de junio Clima: Húmedo Insolación: Media .Alta Humedad :Obst. de transición A Térmica: 11 º C Solsticio de invierno 21 de diciembre Tº: min.7.3 º- Max. 13.8º C Insolacion:3.3 horas Humedad :74% Equinoccio primaveral 21 de Septiembre Tº: min.13.9 º - Max. 23.6º C Insolacion:7.1 horas Humedad :69% Equinoccio autumnal 21 de Marzo Tº: min. 7.6 º - Max. 16.6º C Insolacion:6 horas Humedad :66%

7 /Datos Generales/ Climografia –Carta solar/ lugar : Chile ,Concepción
Solsticio de verano 21 de diciembre Clima: Húmedo Insolación: Media .Alta Humedad :Obst. de Humedad A Térmica: 8.9 º C Solsticio de invierno 21 de Junio Tº: min.5.8 º- Max. 13.6º C Insolación: 2.7 horas Humedad :87% Equinoccio otoñal 21 de marzo Tº: min.8.2 º - Max. 22º C Insolacion:7 horas Humedad :78% Equinoccio vernal 21 de septiembre Tº: min. 5.2 º - Max. 16º C Insolacion:5.6 horas Humedad :81%

8 Orientaciones

9 /SOLSTICIO DE VERANO/ lugar de origen: España ,Pontevedra
Orientación favorable Orientación desfavorable Mañana medio día tarde Mañana medio día tarde Al corresponder al 21 de Junio las temperaturas están en aumento y las horas de insolación son mas largas, disminuyendo la humedad relativa aunque en un índice muy bajo , debido al clima húmedo de España en la zona del litoral. La peor posición seria hacia el sur ya que a pesar de que el sol no incide con tanta fuerza durante la mañana y el medio día si lo hace durante la tarde lo que seria desfavorable ya que sus rayos solares son mas fuertes y por lo tanto dañinos , hay que considerar el progresivo aumento de la temperatura y en que la humedad no dispersan mucho el calor. Según lo que deducimos La mejor posición de la obra en España para el verano seria hacia el norte ya que es la instancia en que el sol no incidiría con mas intensidad durante las horas de exposición .En la mañana se mantiene cierto grado de insolación lo cual no es desfavorable ya que sus rayos solares son mas débiles debido a su ángulo de elevación , Manteniéndose el interior de la obra a la sombra.

10 /SOLSTICIO DE VERANO/ lugar de comparación: Chile ,Concepción
Orientación favorable Orientación desfavorable Mañana medio día tarde Mañana medio día tarde En el Hemisferio Sur , Concepción presenta características de clima húmedo , regulando un poco el calor debido a su ubicación en la zona costera ,cuya cualidad que mantiene la tº no muy elevadas La orientación desfavorable para concepción en verano seria hacia el Norte ya que a pesar de que el sol no Incide con fuerza durante la mañana y el medio día, si lo ase en la tarde provocando malestar si la abertura de la obra queda muy expuesta al sol En concepción la mejor orientación seria hacia el Sur ya que a ninguna hora del día el sol incidiría con mayor exposición el interior de la obra

11 /SOLSTICIO DE VERANO/ Enroque
lugar de origen en concepción Orientación favorable Orientación desfavorable Mañana medio día tarde Mañana medio día tarde L a obra mirando hacia el norte según la orientación favorable queda en absoluta incongruencia o contradicción ,lo cual es desfavorable para Concepción ya que el sol incidiría la mayor parte del día en la obra estaría bien orientada ya que no necesitaría tanta incidencia solar en verano debido a las media –altas temperaturas de Concepción .Analogía en cuanto a orientación que deja entrever que según los hemisferios Sus opuestos son favorables y/o desfavorable ,según lo indique.

12 /SOLSTICIO DE VERANO/ Enroque
Concepción en el lugar de origen Orientación favorable Orientación desfavorable Mañana medio día tarde Mañana medio día tarde La mejor ubicación de concepción es hacia el sur pero resulta contradictorio Posicionar la obra en el lugar de origen por lo cual se toma en consideración la sombra Generada y la temperatura del solsticio Su orientación desfavorable se debería a que a medio día no abría luminosidad en la obra y en la tarde el sol incidiría con mucha fuerza en relación a lo necesitado para la época estacional

13 /SOLSTICIO DE INVIERNO/ lugar de origen: España , Pontevedra.
Orientación favorable Orientación desfavorable Mañana medio día tarde Mañana medio día tarde Mañana medio día tarde La mejor orientación para España seria al sureste ya que el Angulo de elevación del Sol esta mas bajo y por lo tanto incide De mejor forma en la obra penetrando los rayos de sol en la obra todo el día Esta no seria de ninguna manera la mejor posición ya que la obra Apunta hacia el noreste , posición en la cual no penetra la luz solar en la obra

14 /SOLSTICIO DE INVIERNO/ lugar de Comparación: Chile , Concepción.
Orientación favorable Orientación desfavorable Mañana medio día tarde Mañana medio día tarde en cambio en concepción la posición mas favorable seria hacia el norte ya que así la obra podría aprovechar al máximo el tiempo solar el cual en esta fecha no sobrepasa las 2.7 Horas de insolación aproximadamente. La ubicación desfavorable seria mirando al sureste ya que los rayos de sol no incidirían a ninguna hora en la obra desaprovechando las horas de insolación

15 /SOLSTICIO DE INVIERNO/ Enroque
lugar de origen en concepción Orientación favorable Orientación desfavorable Mañana medio día tarde Mañana medio día tarde El concepción esta orientación seria desfavorable ya que en invierno la obra estaría poco iluminada Lo que es indispensable en esta época del año Para el lugar de origen estaría bien orientada ya que en invierno cuando necesita mas sol estaría bien iluminada

16 /SOLSTICIO DE INVIERNO/ Enroque
Concepción en el lugar de origen Orientación favorable Orientación desfavorable Mañana medio día tarde Mañana medio día tarde En el enroque esta en una condición desfavorable ya que tiene luminosidad a pocas horas del día , las reacciones de ese periodo provocan mayor nubosidad ,,precipitaciones contra produciendo el efecto de inercia térmica debido a la falta de calor en esta instancia se recurre a la mayor filtración de luz ,la cual es escasa. El enroque en esta orientación presenta una condición favorable ya que el sol incide en la casa la mayor parte del tiempo , librando a la obra de la humedad.

17 /EQUINOCCIO :PRIMAVERAL- AUTUMNAL/ lugar de origen: España, Pontevedra
Orientación favorable Orientación desfavorable Mañana medio día tarde Mañana medio día tarde En el equinoccio primaveral no hay mucha diferencia entre las Condiciones favorables y desfavorables ya q los rayos del sol se comportan de forma similar en los distintos ángulos pero se considera una diferencia ya que la desfavorable miraría hacia el norte aprovechando un poco menos las horas de insolación La mejor ubicación que se pudo encontrar fue mirando hacia el sureste ya que así aprovecha la mayor luminosidad sin necesidad de que los rayos de sol incidan con fuerza ya que a medida que se acerca el verano se pueden percibir los cambios climáticos favorables

18 EQUINOCCIO :PRIMAVERAL- AUTUMNAL/ Enroque
lugar de origen en concepción Orientación favorable Orientación desfavorable Mañana medio día tarde Mañana medio día tarde No seria muy favorable ya que a pesar de ser primavera Y no necesitar tanta incidencia solar no tendría luminosidad la Que es necesaria todo el año Tampoco seria tan desfavorable ya que la mayor incidencia se presentaría en la mañana , lo que hace a esta orientación buena desde el punto de vista térmico , ya que la Tierra según su orbita elíptica se acerca cada vez mas al sol Aumentando la Tº

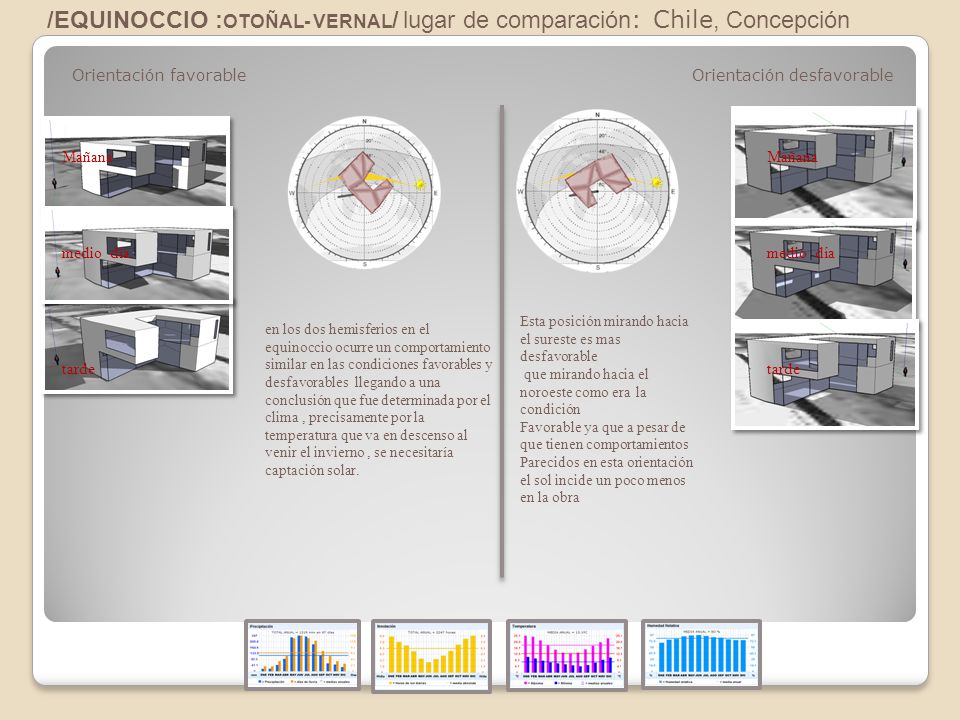

19 /EQUINOCCIO :OTOÑAL- VERNAL/ lugar de comparación: Chile, Concepción
Orientación favorable Orientación desfavorable Mañana medio día tarde Mañana medio día tarde Esta posición mirando hacia el sureste es mas desfavorable que mirando hacia el noroeste como era la condición Favorable ya que a pesar de que tienen comportamientos Parecidos en esta orientación el sol incide un poco menos en la obra en los dos hemisferios en el equinoccio ocurre un comportamiento similar en las condiciones favorables y desfavorables llegando a una conclusión que fue determinada por el clima , precisamente por la temperatura que va en descenso al venir el invierno , se necesitaría captación solar.

20 /EQUINOCCIO :OTOÑAL- VERNAL/ Enroque
Concepción en el lugar de origen Orientación favorable Orientación desfavorable Mañana medio día tarde Mañana medio día tarde Al igual que la pasada no seria desfavorable aunque la incidencia es mayor. Aquí seria mas desfavorable ya que la incidencia es mucho mas intensa Lo que es incomodo en esta época.

21 Conclusión Los eventos de un lugar para la construcción de una obra son fundamentales para el alzado de esta , igualmente el clima influye en el posicionamiento, la orientación de la obra parece estar sometida a factores que la condicionan en un punto cardinal especifico ,instaurando maneras cuyo fin es suprimir los efectos del viento ,la humedad ,temperaturas etc. y por consiguiente se consigue bienestar en el que habita la obra. estos condicionamientos fue lo que a lo largo de este trabajo analizamos pudiendo ver como es el comportamiento del sol a lo largo del día ,del año y como varia el asoleamiento de una obra según la orientación que esta tenga y por ultimo como aprovechar al máximo las horas de luz y calor en las diferentes estaciones cosa que se pueda aprovechar mejor el calor en invierno y se pueda obtener la mayor cantidad de luz en verano sin que nos afecten los incidentes rayos de sol.

22 Autoevaluación a. Tarea de cada integrante del equipo.
Nombres: Anna Delgado: razonamiento - Diapositivas Sebastián Araya: fotografías – Diapositivas - razonamientos Paula Moncada: Modelo 3d b. Lo más difícil: la primera vez que realizamos el trabajo lo que mas nos complico fue realizar los enroques ya que como usted ya sabe no teníamos las plantas y lo realizamos solo con fotos . Otra cosa que nos complico fue ordenar la información ya que no teníamos una estructura acorde a lo pedido que permitiera entender de forma clara el trabajo. lo más fácil: una de las cosas que nos resulto mas fácil fue el modelo 3d ya que la representación grafica de este no exigía mayor dificultad en comparación al trabajo en general Otro punto que resulto fácil fue la búsqueda y comparación de los datos climáticos en los diferentes cambios estacionales del año lo más entretenido : lo mas entretenido fue el posicionamiento de la obra ya que con esta a pesar de ir aprendiendo como actuaba el sol en sus diferentes periodos y orientación también nos entretuvimos observando como estos cambios incidían en la obra.

23 c. Qué aprendieron: aprendimos como es el comportamiento del sol según fechas y hemisferios además de cómo cambia el asoleamiento en una obra según trascurre el día y cambia la estación del año y además a través del uso del Enroque comparar el posicionamiento de la obra , contradiciendo la orientación según lo favorable o desfavorable , evidenciándose entonces en los solsticios la orientación inversa o opuesta , aunque en los equinoccios la variación no es tan significativa. d. Si tuviera que hacer el trabajo de nuevo: ¿qué cosas haría diferentes? Bueno como esa pregunta precisamente nos ocurrió voy a decir lo que hicimos de nuevo -agregamos plantas ya que con esto se obtuvo un mejor entendimiento a la hora d los enroques La bibliografía esta contiene todas las fuentes de donde obtuvimos nuestro trabajo Una conclusión para explicar en definitiva que aprendizaje obtuvimos del trabajo realizado Realizar nuevamente la autoevaluación ya que la primera ves no se explico de forma correcta

24 Bibliografía
