Conjunción ADSL, ATM. TCP-IP

Presentación del tema: "Conjunción ADSL, ATM. TCP-IP"— Transcripción de la presentación:

1 Conjunción ADSL, ATM. TCP-IP
( La Habana, Cuba) Telefonía = Red de Acceso y Red de Transporte Telefonía ISDN = Frame Relay, ATM Ethernet y TCP/IP, sobre Intranet e Internet Fibra Óptica con DWDM, CWDM y SONET /SDH CATV = HCF, PPV, VoD, VoIP, VoATM

2 Red Telefónica Jerárquica
Centro secundario Centro primario Centros colectores Centro terciario Enlace internacional Enlaces interurbanos Enlaces urbanos

3 Red Telefónica – Datos par trenzado fibra óptica línea troncal
central línea de acceso módem

4 Jerarquía Internet, TCP-IP
NAP ISP Nacionales ISP Regionales ISP Locales C S C C S C C S C S C S S C S C S C

5 Red CATV – VoIP - VoATM Amplificador distribuidor
Centro de distribución Cabecera Nodo óptico red alimentadoras de fibra óptica red distribuidoras coaxial

6 Aparece xDSL HDSL, línea de abonado digital de alta velocidad
SDSL, línea de abonado digital simétrico de par único, ADSL, línea de abonado digital asimétrica, RADSL, línea de abonado digital de velocidad adaptable, CDSL, línea de abonado digital del consumidor, MDSL, línea de abonado digital de velocidad media, IDSL, línea de abonado digital de RDSI, VDSL, línea de abonado digital de muy alta velocidad.

7 xDSL: ADSL y VDSL Digitalización de la red y la ADSL Esquema ADSL
Distinción de xDSL y la ISDN Proceso de encapsulado Componentes de red ADSL Instalaciones internas para ADSL

8 Cualidades xDSL Tipo Velocidad digital Longitud IDSL 144 Kb/s 5.5 Km
MDSL 272 Kb/s 6.7 Km SDSL 768 Kb/s 3 Km HDSL 1.544 Kb/s ó Mb/s 3.6 Km CDSL 1 Mb/s (desc) 16 á 128 Kb/s (asc) 4 Km RADSL 1.5 á 8 Mb/s (desc) 16 á 640 Kb/s (asc) 5 Km ADSL 5.4 Km VDSL 13 á 55 Mb/s (desc) 1.5 á 55 Mb/s (asc) 300 m (Cu) 1300 m (FO)

9 Esquema de acceso ADSL

10 Conexiones DSLAM Red Troncal DSLAM 1 DSLAM 4 E3 DSLAM 2 DSLAM 3

11 Red Troncal CPE SDH DSLAM ATM BBIP BAS

12 Agregador BAS IP ATM PPPoE L2TP IP PVC Router BAS Agregador PC con
DSLAM Agregador PC con PPPoE LNS CPE Modo Bridge AAA ATM

13 Red Jerárquica Troncal

14 Tecnología ADSL para el acceso al abonado

15 Esquema de tunelado ADSL
video OC Splitter Red de transporte de telefonía ATU-R Ethernet ATM Telefonía analógica Red ATM Nodo ATM Cross- Connect DSLAM Punto de acceso corporativo ISP sin conectividad punto a punto Canales virtuales múltiples ATM

16 Estructura espectral ADSL
1104 KHz canales ascendentes canal de descendentes Nivel

17 Modulación DMT con 256 canales
KHz Nivel 1 canal vocal POTS 20 canales ascendentes 256 portadoras separadas Hz 219 canales descendentes 12 canales muertos 5 canales muertos

18 Canalización digital ADSL
Nivel Frecuencia Hz 4025 Hz

19 Ajuste automático de DMT
bit /tono Aten bit/tono bit/tono Aten bit/tono Hz Hz Hz Hz, Hz Hz

20 ADSL con Cancelador de Eco
canal de voz ascendente descendente 1 Mb/s Mb/s

21 Diafonía con Cancelador de Eco
Tx Rx señal muestra señal transmitida en diafonía señal transmitida Tranceptor Cancelador de eco señal recibida Tranceptor remoto

22 Capacidad de un sistema según la relación S/N de la línea
Línea de 0.40 mm Capacidad Mb/s 25 20 15 10 5 Km Shannon ADSL RDSI

23 Atenuación de la línea según distintas longitudes y frecuencia
KHz At (dB) 20 40 60 80 2 Km (0.50 mm) 1 Km (0.50 mm) 3 Km (0.50 mm)

24 Interferencia de Radiofrecuencias
banda de frecuencia de radioemisores de AM canal de voz canales ADSL ascendentes canales ADSL descendentes KHz

25 Pulso reflejado, pulso resultante
calibre 0.40 mm calibre 0.50 mm pulso reflejado pulso pasante composición de nuevo pulso con el reflejado pulso resultante

26 Pares multiplados Caja terminal # Caja terminal # Caja terminal #3

27 Telediafonía y Paradiafonía
Tx Rx Señal transmitida señal de diafonía Paradiafonía Telediafonía Tranceptor de la central Tranceptor remoto

28 Conexión Residencial con microfiltros
Módem ADSL Par de cobre a la central telefónica Bloque de acceso telefónico Instituto educacional Planta externa

29 Conexión Residencial con Splitter
Módem ADSL Par de cobre a la central telefónica Bloque de acceso telefónico Domicilio del cliente Planta externa

30 INSTITUTO EDUCACIONAL
Conexión en Función “Proxy" microfiltros Módem ADSL Par de cobre a la central telefónica Bloque de acceso telefónico INSTITUTO EDUCACIONAL PLANTA EXTERNA

31 Conexión Instituto Educacional o Locutorio
Módem ADSL Par de cobre a la central telefónica Bloque de acceso telefónico Instituto Educacional Microfiltros Planta Externa Hub

32 Módem Alcatel

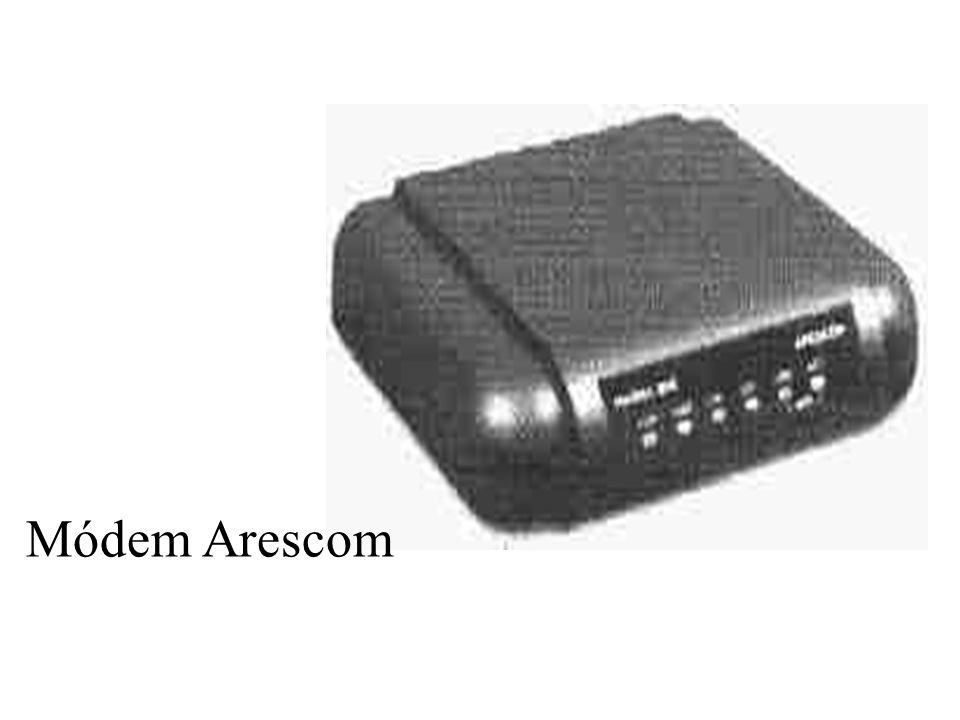

33 Módem Arescom

34 Módem Cisco

35 Microfiltro

36 Instrumento de medición

37 Mi mayor agradecimiento a los organizadores Ing
Mi mayor agradecimiento a los organizadores Ing. Oscar Szymanczyk
