INTRODUCCION AL METODO DE EXPLORACION SISMICO

Presentación del tema: "INTRODUCCION AL METODO DE EXPLORACION SISMICO"— Transcripción de la presentación:

1 INTRODUCCION AL METODO DE EXPLORACION SISMICO
Mario I. Caicedo

2 PROPAGACION DE ONDAS

3

4 DIFRACCION

5

6 RAYOS

7

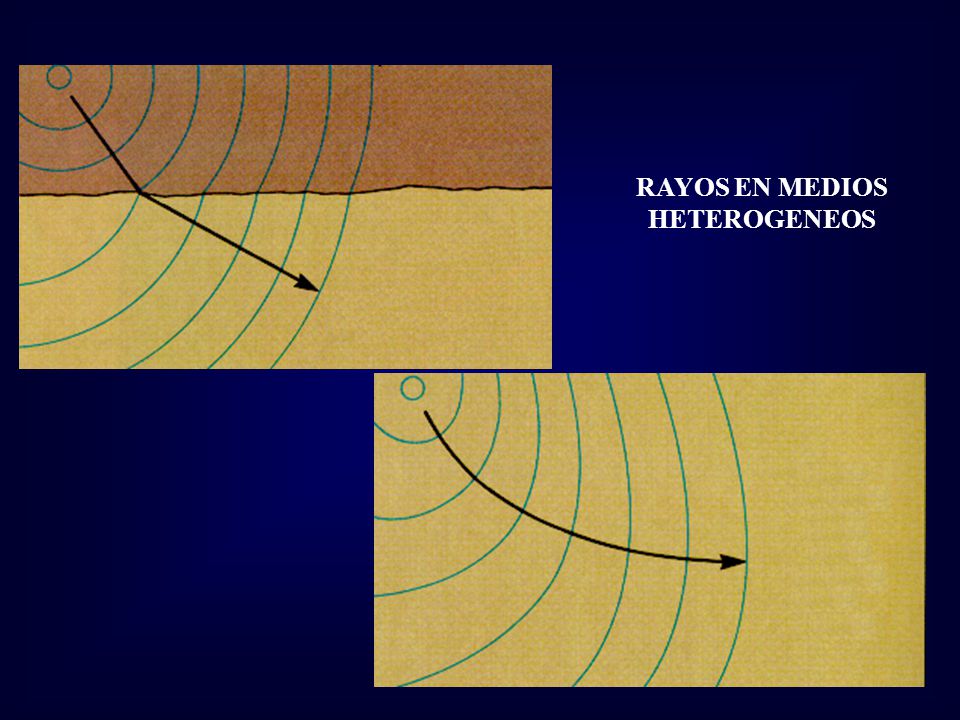

8 RAYOS EN MEDIOS HETEROGENEOS

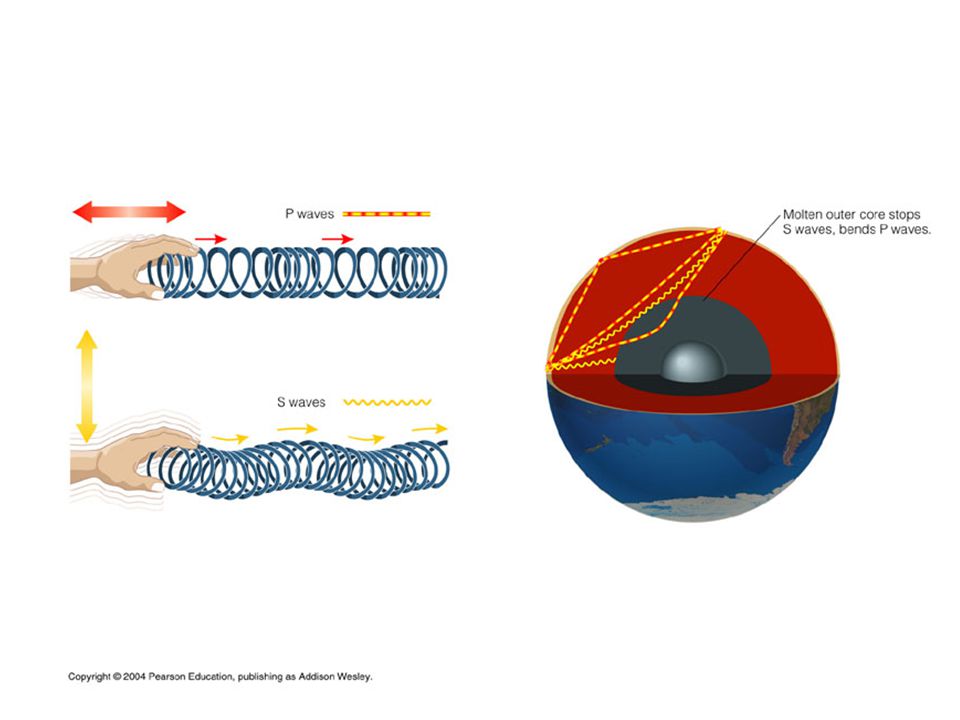

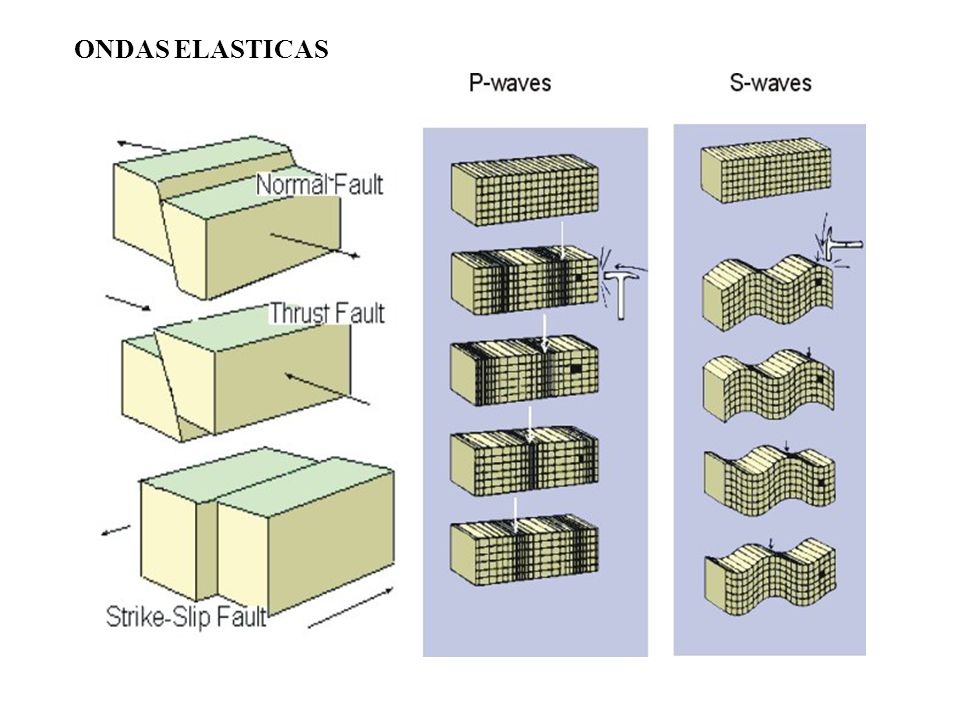

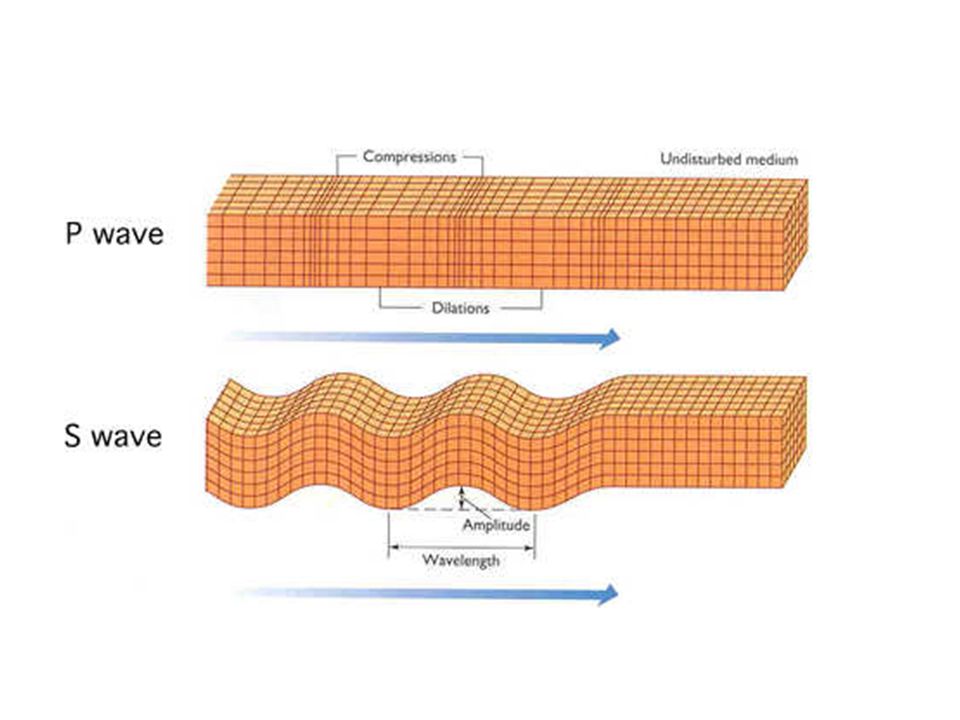

9 ONDAS ELASTICAS

10

11

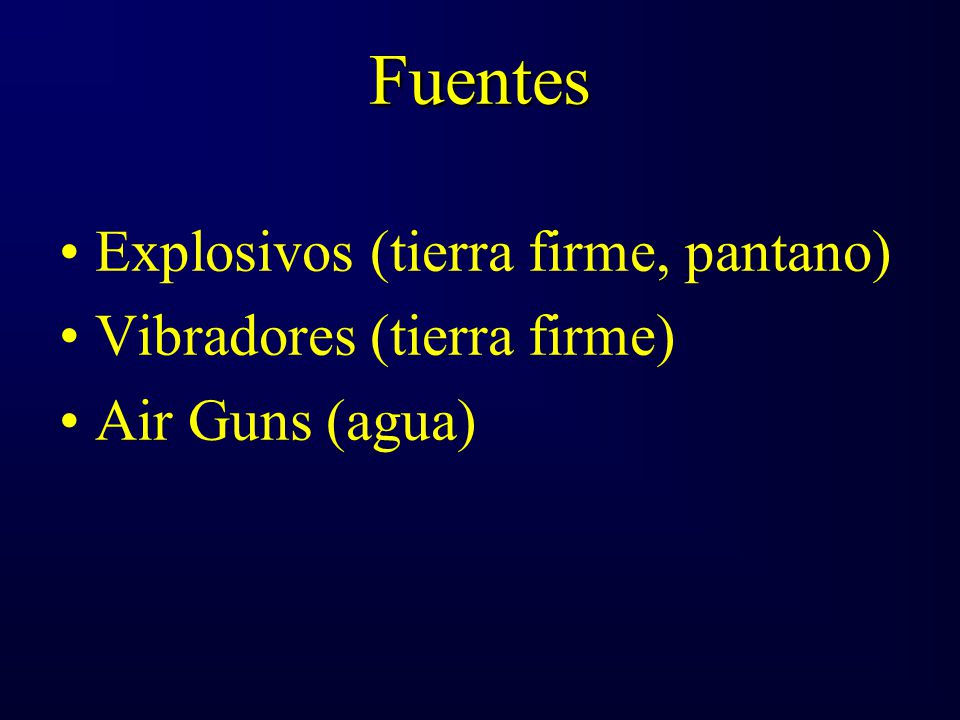

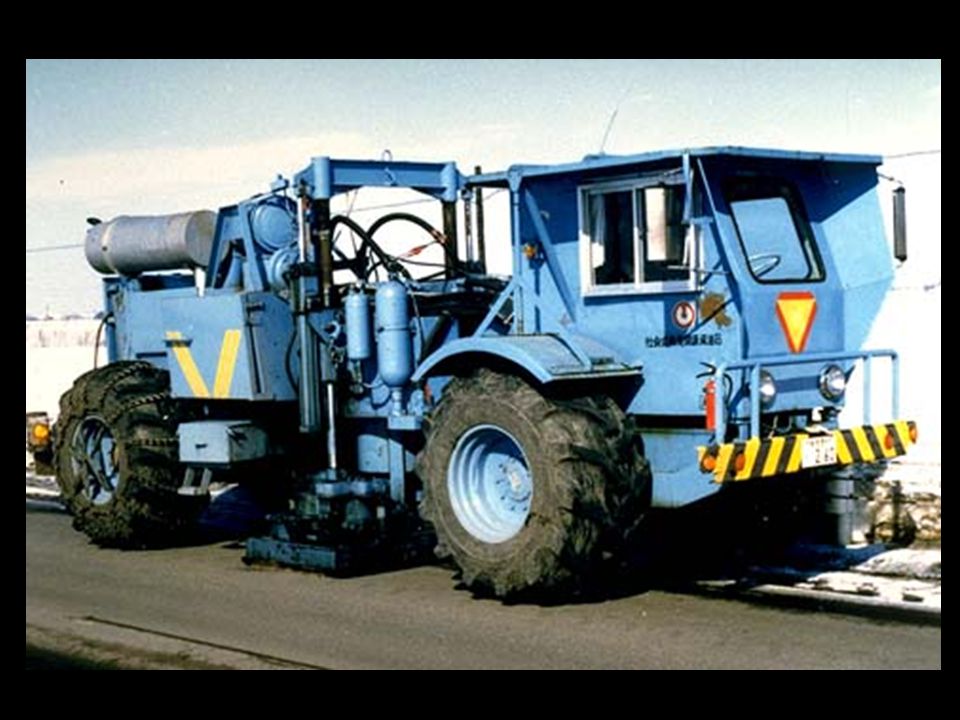

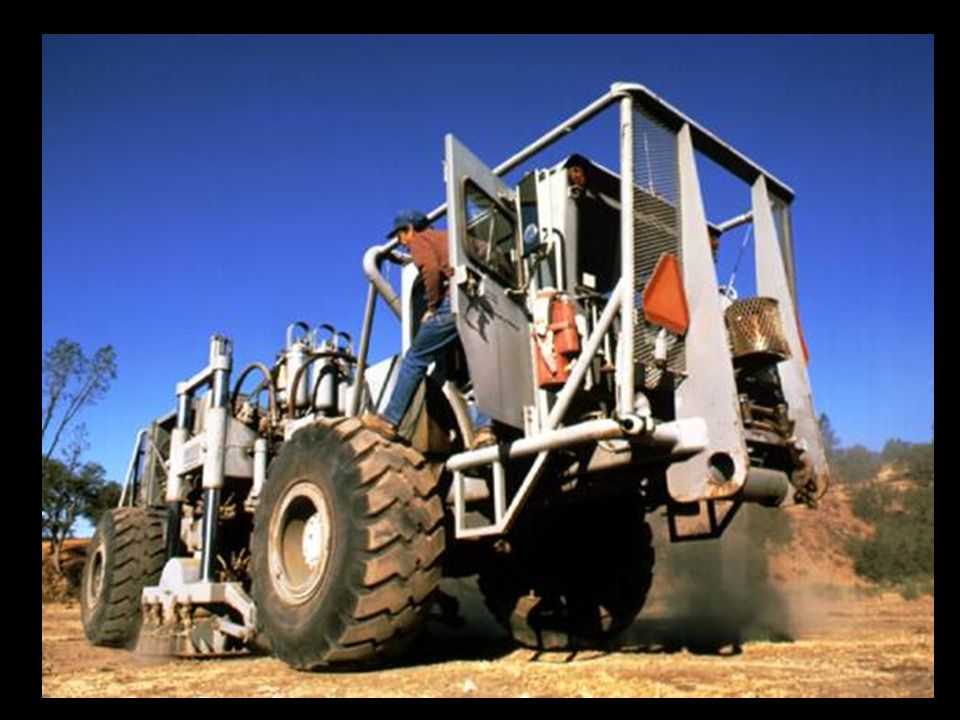

12 Fuentes Explosivos (tierra firme, pantano) Vibradores (tierra firme)
Air Guns (agua)

13

14

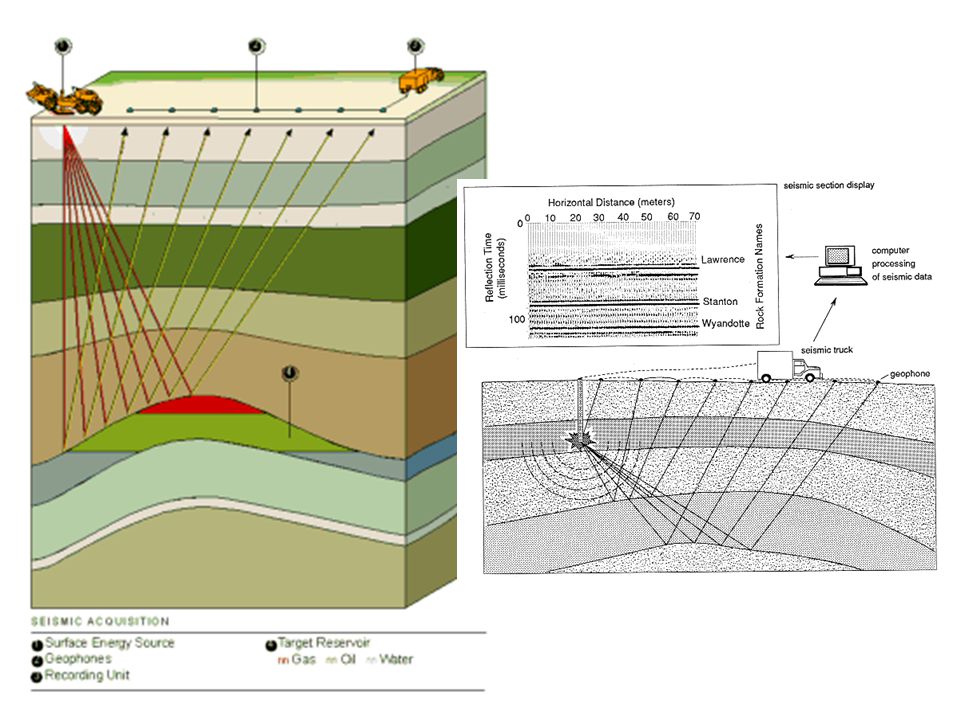

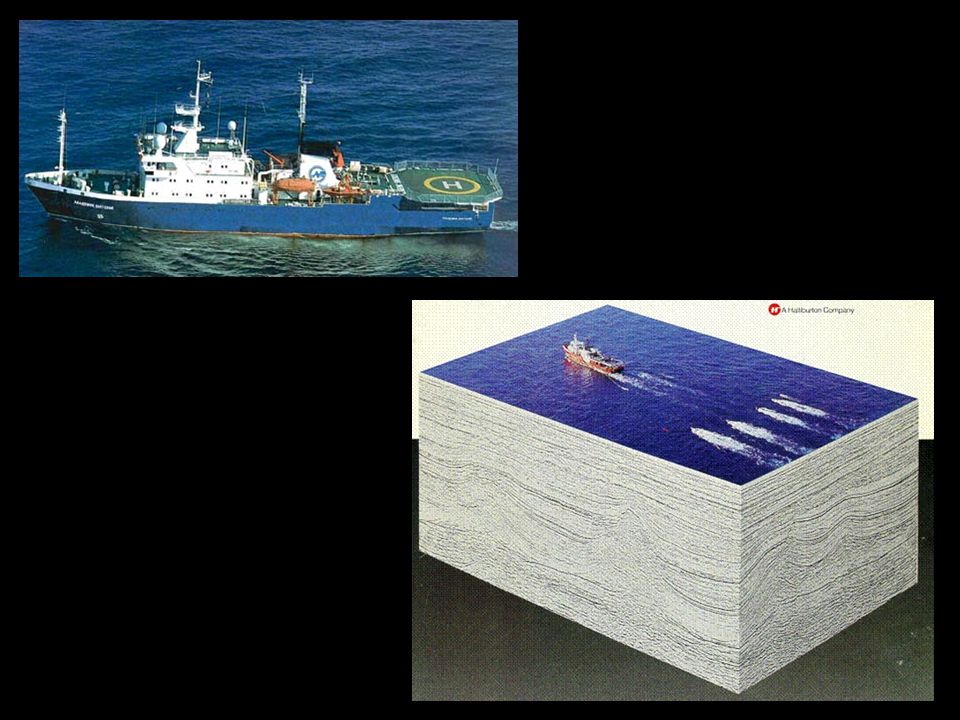

15 TIPOS DE LEVANTAMIENTO

16

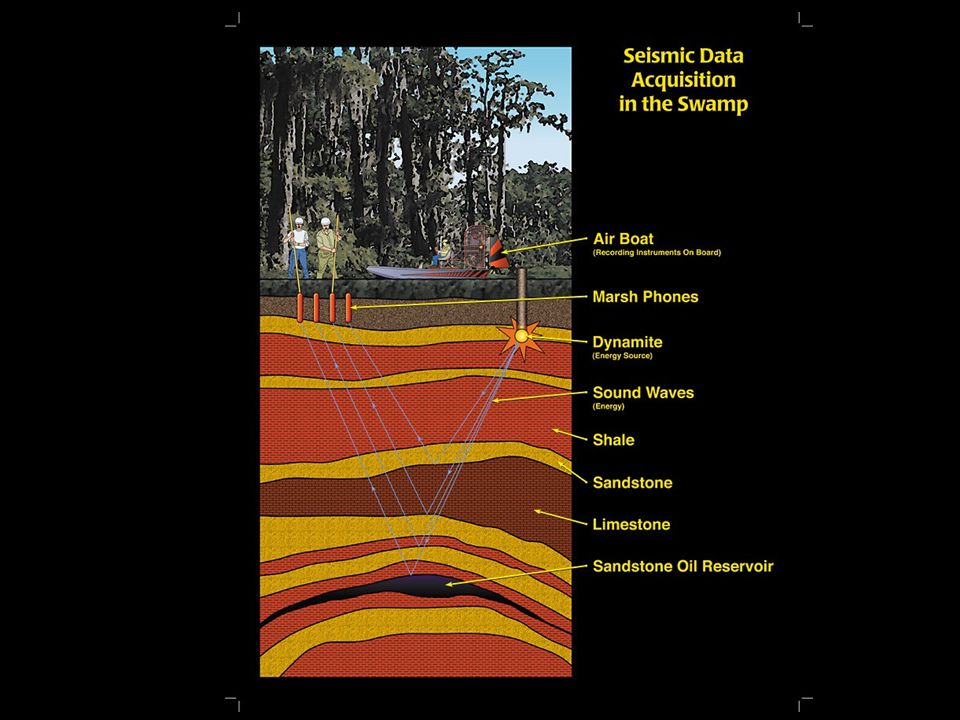

17

18

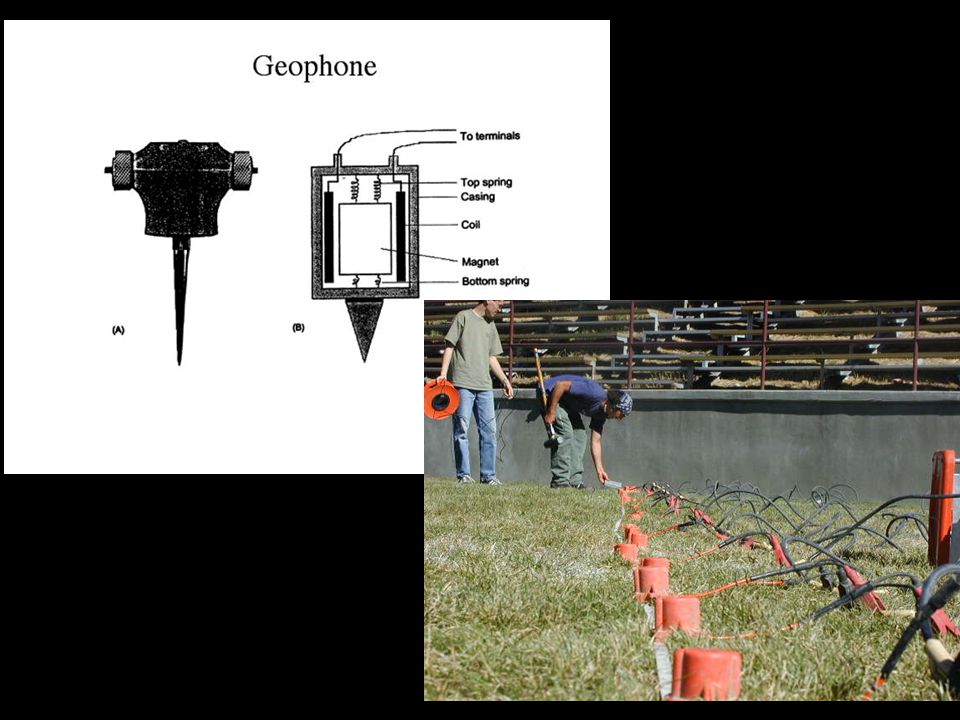

19 EQUIPOS DE GRABACION

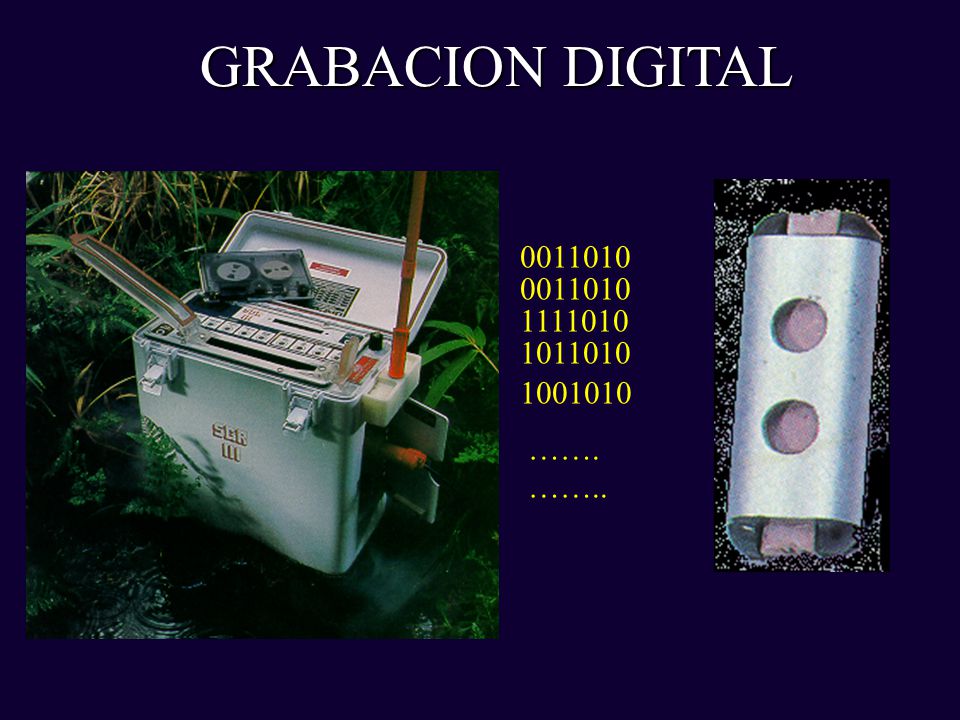

20 GRABACION DIGITAL …….……..

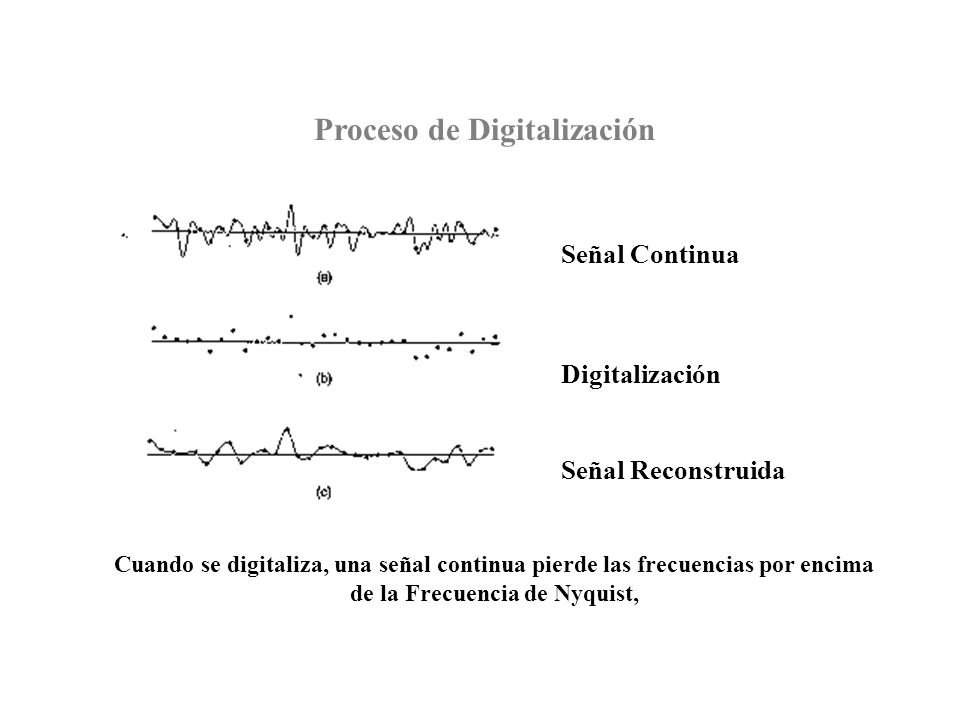

21 Proceso de Digitalización de la Frecuencia de Nyquist,
Señal Continua Digitalización Señal Reconstruida Cuando se digitaliza, una señal continua pierde las frecuencias por encima de la Frecuencia de Nyquist,

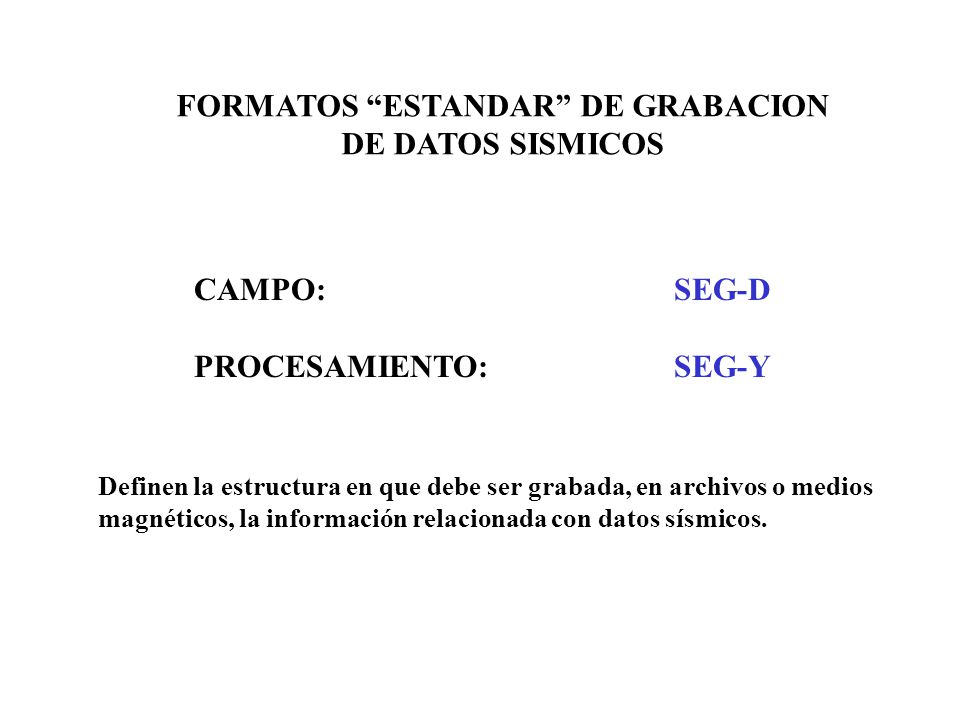

22 FORMATOS “ESTANDAR” DE GRABACION
DE DATOS SISMICOS CAMPO: SEG-D PROCESAMIENTO: SEG-Y Definen la estructura en que debe ser grabada, en archivos o medios magnéticos, la información relacionada con datos sísmicos.

23 PROCESAMIENTO 1: EL METODO DEL CMP

24 EL CMP ES UN GEDANKEN EXPERIMENT

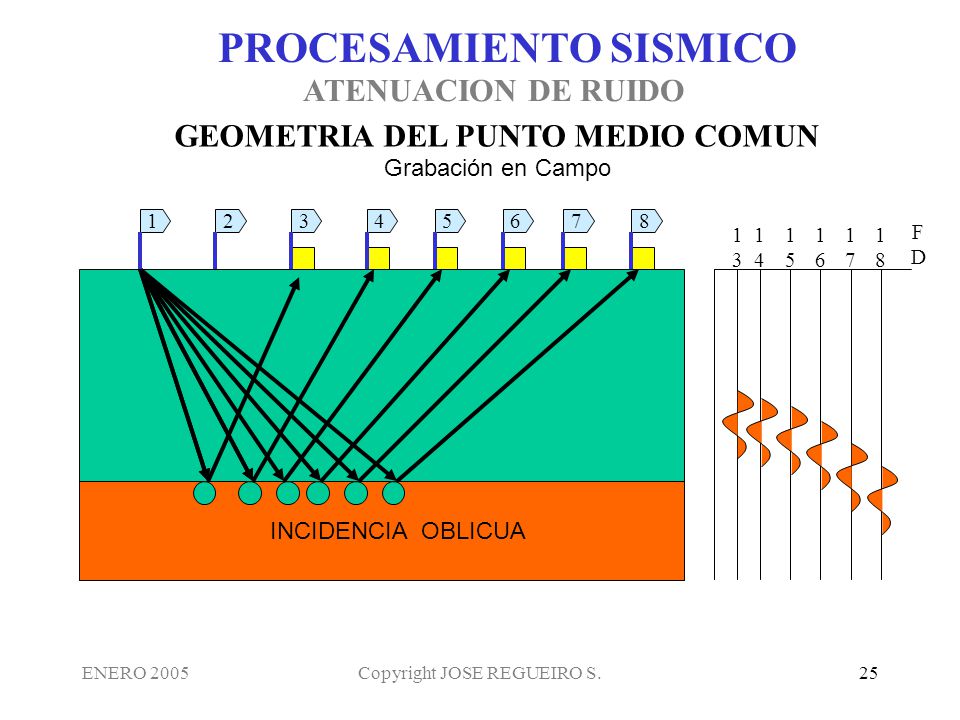

25 GEOMETRIA DEL PUNTO MEDIO COMUN
ATENUACION DE RUIDO GEOMETRIA DEL PUNTO MEDIO COMUN Grabación en Campo 1 2 3 4 5 6 7 8 1 3 1 4 1 5 1 6 1 7 1 8 F D INCIDENCIA OBLICUA En la realidad, esta información de Incidencia Normal nunca es grabada en campo, solo se obtiene durante el procesamiento. Los procesos de adquisición utilizan dispositivos donde una fuente produce un frente de ondas que se propaga a través de La Tierra, y luego, la respuesta de La Tierra es grabada por un número grande de detectores ubicados a distintas distancia de la fuente. Esto implica procesos de reflexión con Incidencia Oblicua. ENERO 2005 Copyright JOSE REGUEIRO S.

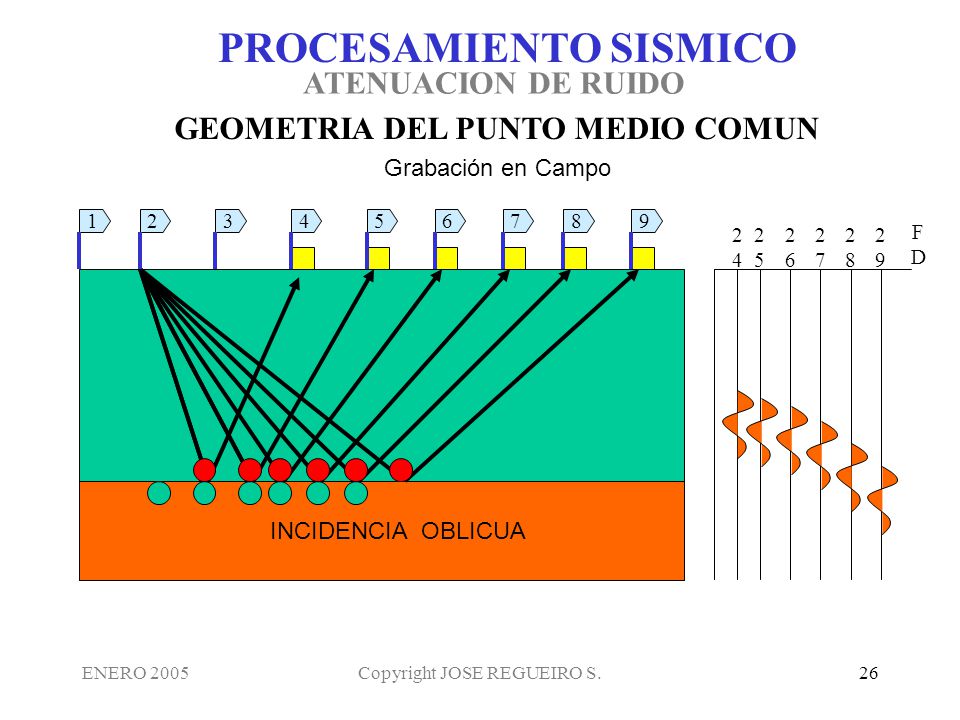

26 GEOMETRIA DEL PUNTO MEDIO COMUN
ATENUACION DE RUIDO GEOMETRIA DEL PUNTO MEDIO COMUN Grabación en Campo 1 2 3 4 5 6 7 8 9 2 4 2 5 2 6 2 7 2 8 2 9 F D INCIDENCIA OBLICUA En la realidad, esta información de Incidencia Normal nunca es grabada en campo, solo se obtiene durante el procesamiento. Los procesos de adquisición utilizan dispositivos donde una fuente produce un frente de ondas que se propaga a través de La Tierra, y luego, la respuesta de La Tierra es grabada por un número grande de detectores ubicados a distintas distancia de la fuente. Esto implica procesos de reflexión con Incidencia Oblicua. ENERO 2005 Copyright JOSE REGUEIRO S.

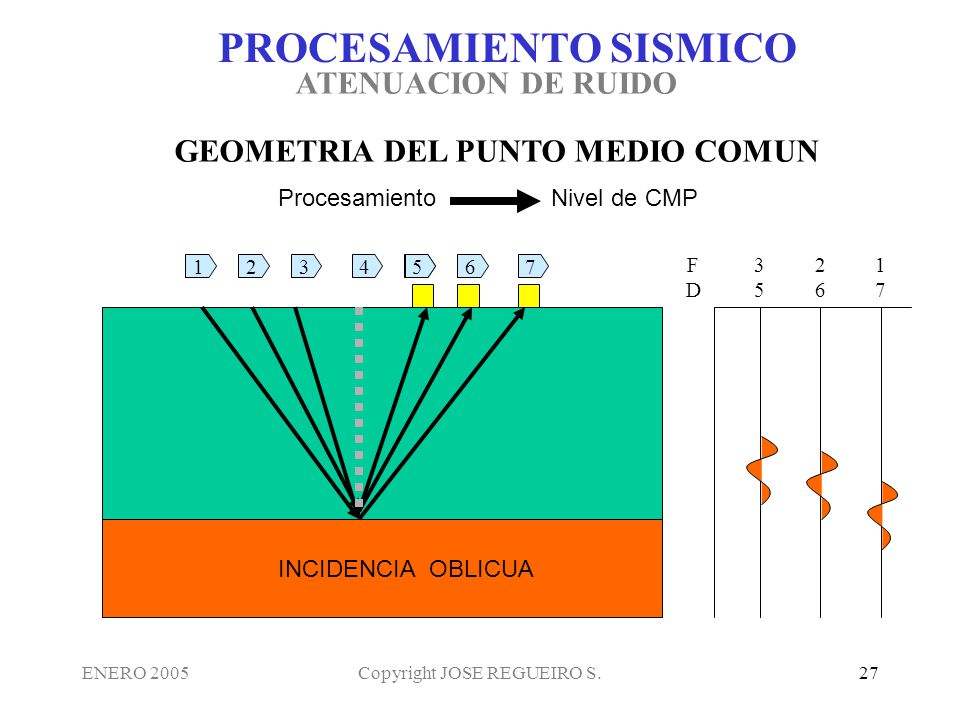

27 GEOMETRIA DEL PUNTO MEDIO COMUN
ATENUACION DE RUIDO GEOMETRIA DEL PUNTO MEDIO COMUN Procesamiento Nivel de CMP F D 3 5 2 6 1 7 1 2 3 4 5 4 6 7 Durante el procesamiento las trazas con igual punto medio de reflexión (CMP) son agrupadas de manera de mejorar la relación señal-ruido. A este nivel todavía se mantiene la característica de INCIDENCIA OBLICUA. Es en este dominio (CMP) que se realizan los análisis del tipo AVO (Amplitud vs Offset). Las amplitudes de reflexión son función de las propiedades elásticas de los medios en contacto y de los ángulos de reflexión. INCIDENCIA OBLICUA ENERO 2005 Copyright JOSE REGUEIRO S.

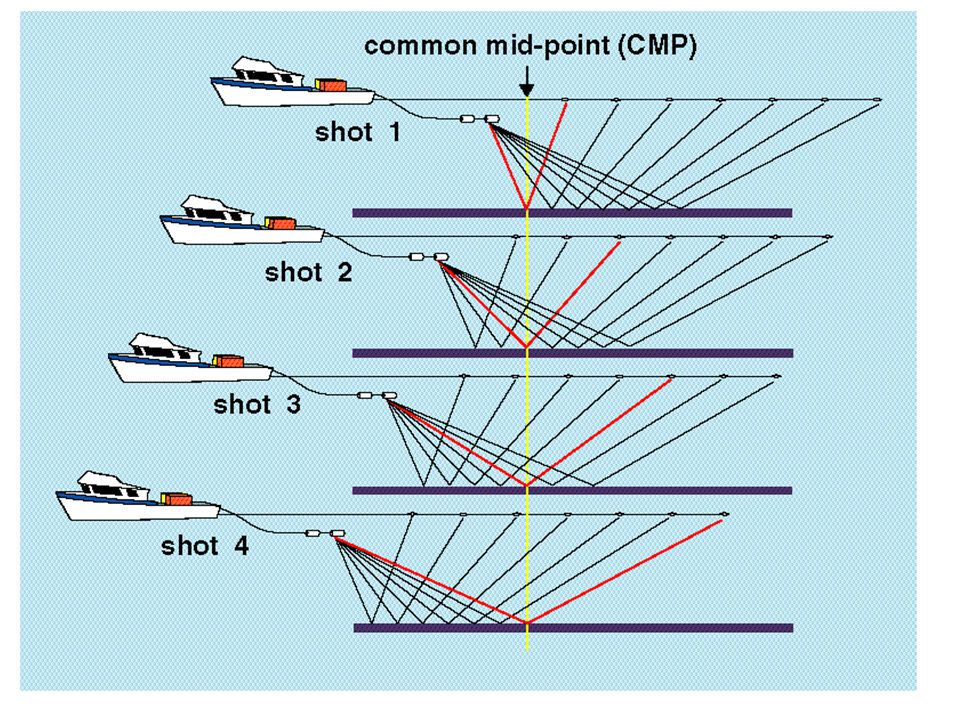

28

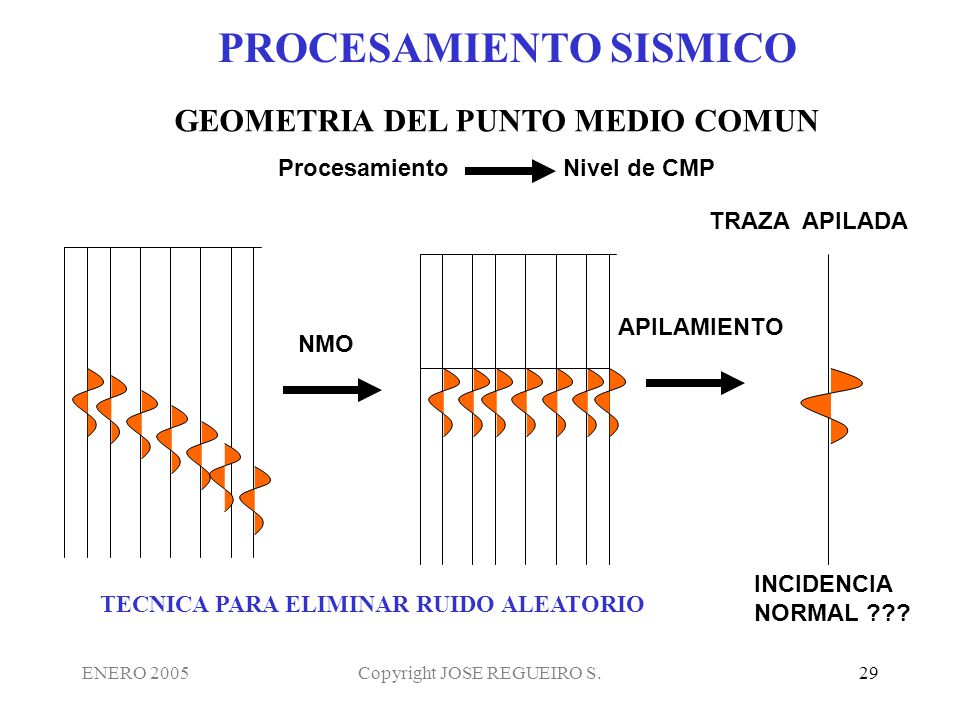

29 GEOMETRIA DEL PUNTO MEDIO COMUN TECNICA PARA ELIMINAR RUIDO ALEATORIO
Procesamiento Nivel de CMP TRAZA APILADA APILAMIENTO NMO Durante el procesamiento, y con el propósito fundamental de atenuar el ruido aleatorio presente en las trazas sísmicas, se corrigen las diferencias en los tiempos de viaje, ocasionadas por las diferencias en las distancias fuente-receptor, para cada una de las trazas que conforman un CMP, con la finalidad de horizontalizar las reflexiones y luego apilar (sumar) los valores de amplitud para cada muestra en tiempo. Este proceso, conocido como APILAMIENTO, produce una sola traza por cada CMP. Estas, colocadas en su posición geográfica, una al lado de otra, conforman las secciones o volúmenes sísmicos apilados. En teoría, estas trazas representan una trayectoria de INCIDENCIA NORMAL. INCIDENCIA NORMAL ??? TECNICA PARA ELIMINAR RUIDO ALEATORIO ENERO 2005 Copyright JOSE REGUEIRO S.

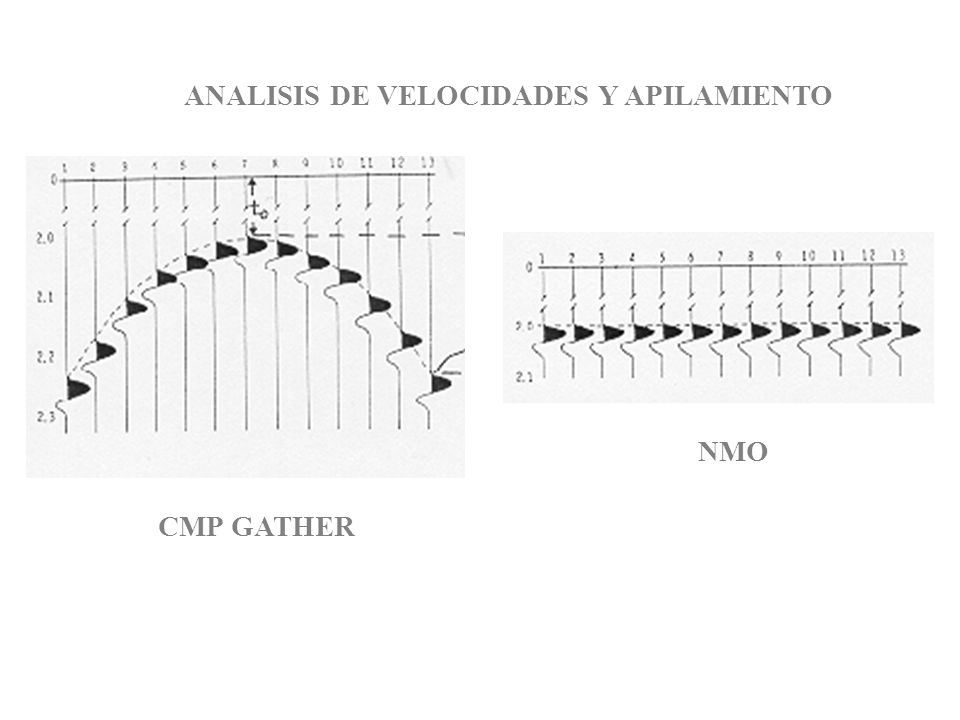

30 ANALISIS DE VELOCIDADES Y APILAMIENTO
NMO CMP GATHER

31

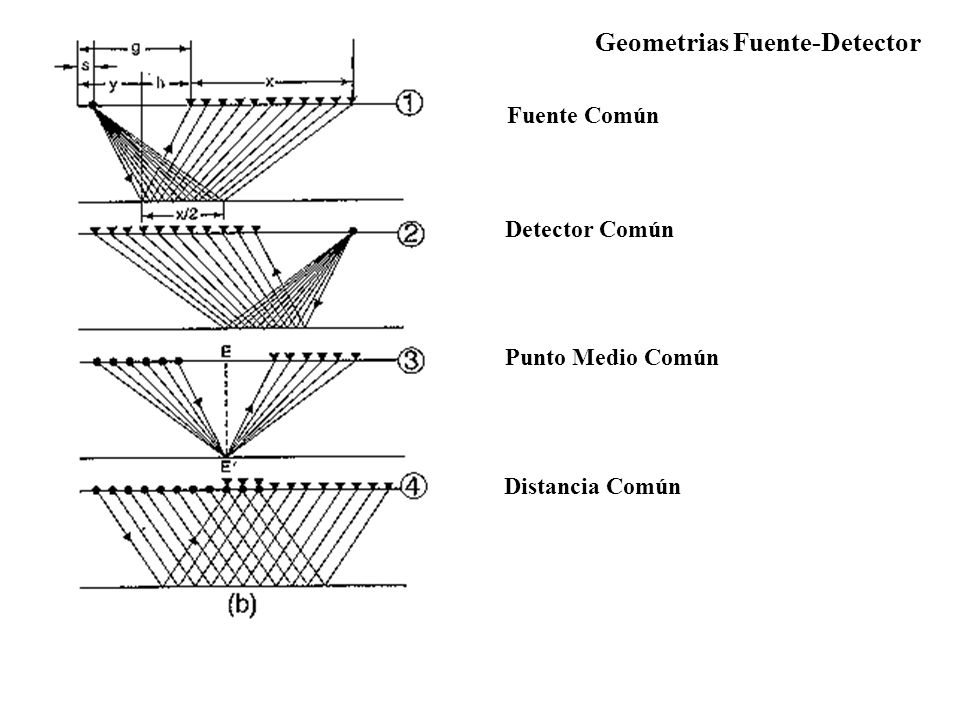

32 Geometrias Fuente-Detector
Fuente Común Detector Común Punto Medio Común Distancia Común

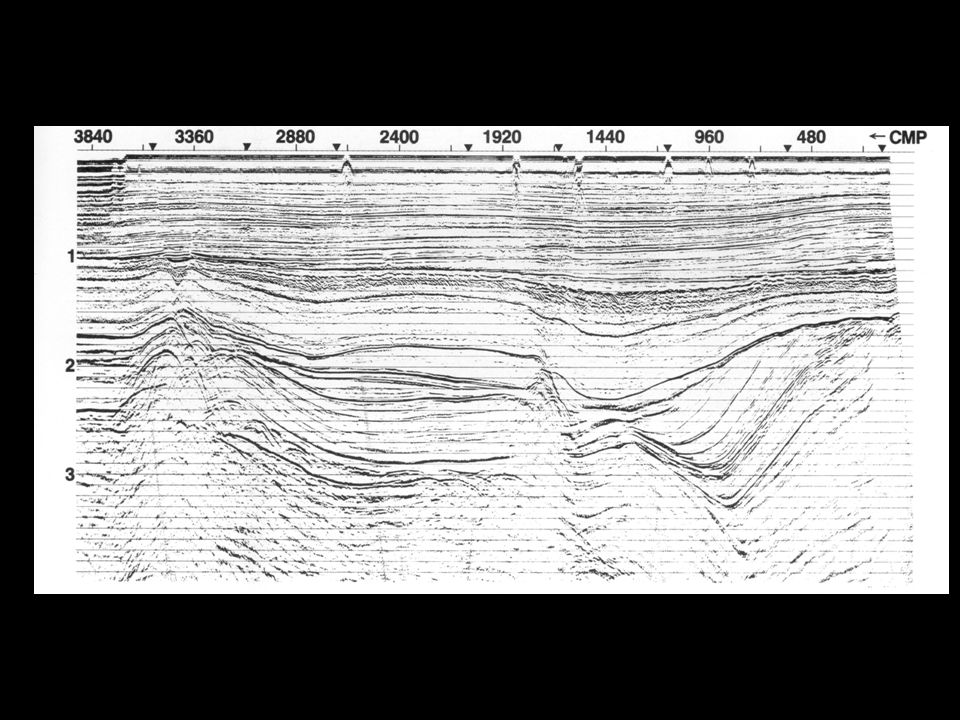

33
