1 MONTAJE AMD Fundamentos Hardware 2010-2011

2 AAntes de montar hay que saber distinguir cada elemento. MONTAJE AMD

3 Placa Base Microprocesador Ventilador Lector Varios Formatos Memorias RAM Grabadora DVD Tarjeta GráficaDisco Duro Torre

4 MONTAJE AMD  Se coloca el Microprocesador en el Socket AM3, para ello levantamos la palanca.  Con cuidado hacemos coincidir las muescas de la base con las del micro.  Finalmente bajamos la palanca.

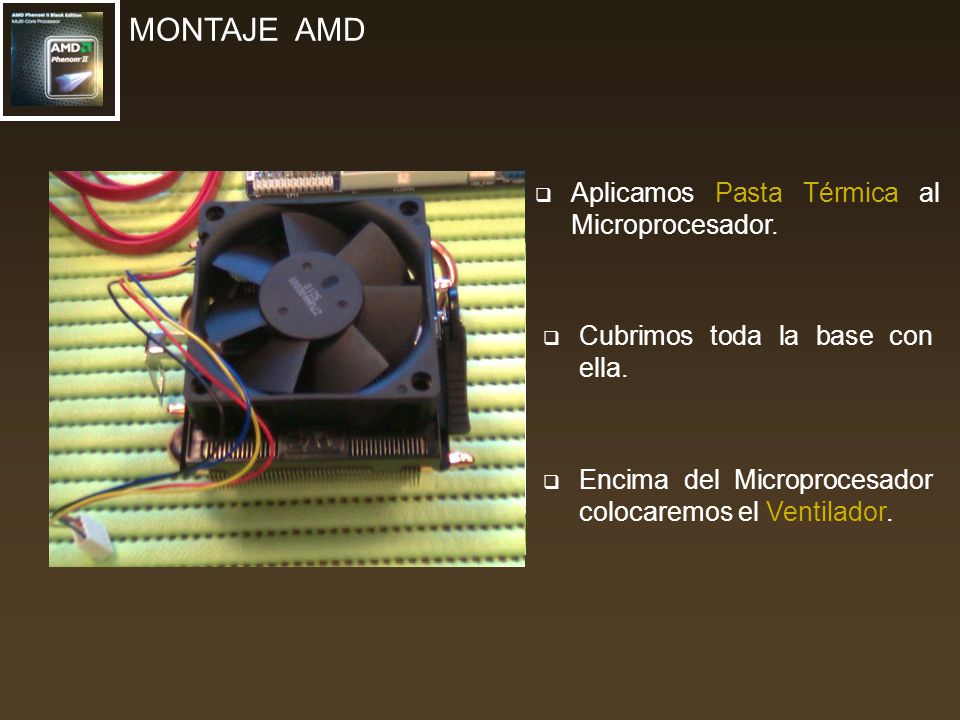

5 MONTAJE AMD  Aplicamos Pasta Térmica al Microprocesador.  Cubrimos toda la base con ella.  Encima del Microprocesador colocaremos el Ventilador.

6 MONTAJE AMD  Para la colocación del Ventilador, primero se colocan los enganches metálicos en las pestañas azules que están en los laterales.  Finalmente se gira la palanca que ajusta el Ventilador.

7 MONTAJE AMD  Colocamos las Memorias RAM en sus ranuras, DDR3 DIMM.  Enchufamos el SPEAKER, teniendo el cuenta la orientación, la flecha del conector con el 1 de la toma.  Enchufamos el Ventilador a su toma de corriente.

8 MONTAJE AMD  Preparamos la Torre para colocar la Placa Base.  Atornillamos la Placa Base, sin olvidar colocar las Arandelas.  Colocaremos 6 tornillos de rosca interna, que serán los amarres de la placa base.

9 MONTAJE AMD  Colocamos la Tarjeta Gráfica en su ranura PCI Express x16.  Finalmente se empuja hacia abajo.  Primero se engancha por la parte inferior izquierda.

10 MONTAJE AMD  Colocamos desde dentro el Lector de Varios Formatos, atornillándolo por los dos lados  Insertamos la Grabadora DVD desde fuera.  Colocamos el Disco Duro por dentro y atornillado por ambos lados. OJO! los conectores de datos y corriente deben ser accesibles.

11 MONTAJE AMD  Conectamos los cables de Datos del Disco Duro y la Grabadora DVD.  Conectamos los cables de alimentación de la Placa Base.  ATX 24 pines  ATX 4 pines  Conectamos los cables de Alimentación eléctrica del Disco Duro y la Grabadora DVD.

12 MONTAJE AMD  Conectamos los cables USB 2.0 a la Placa Base.  Conectamos el audio del panel frontal.  Tenemos 2, uno de ellos es el de la propia Torre, el otro corresponde al Lector de Varios Formatos.

13 MONTAJE AMD  Por último: Los Conectores del Panel del Sistema.  HDD LED, da alimentación a la bombilla led del frontal.  RESET SW, da alimentación al pulsador Reset del frontal.  POWER SW, da alimentación al pulsador de encendido.

14 MONTAJE AMD  Antes de cerrar la torre: Los Conectores del Panel del Sistema.  HDD LED. HDD LED + HD LED -  RESET. GND RESET #  POWER. POWER # GND

15 MONTAJE AMD  Periféricos indispensables: Teclado Ratón Monitor USB Actualmente teclados y ratones pueden tener conexiones USB

16 MONTAJE AMD OJO! no olvidar conectar la torre a la corriente eléctrica Finalmente Arrancamos el PC, introducimos un Disco con un SISTEMA OPERATIVO, reiniciamos, e instalamos.
