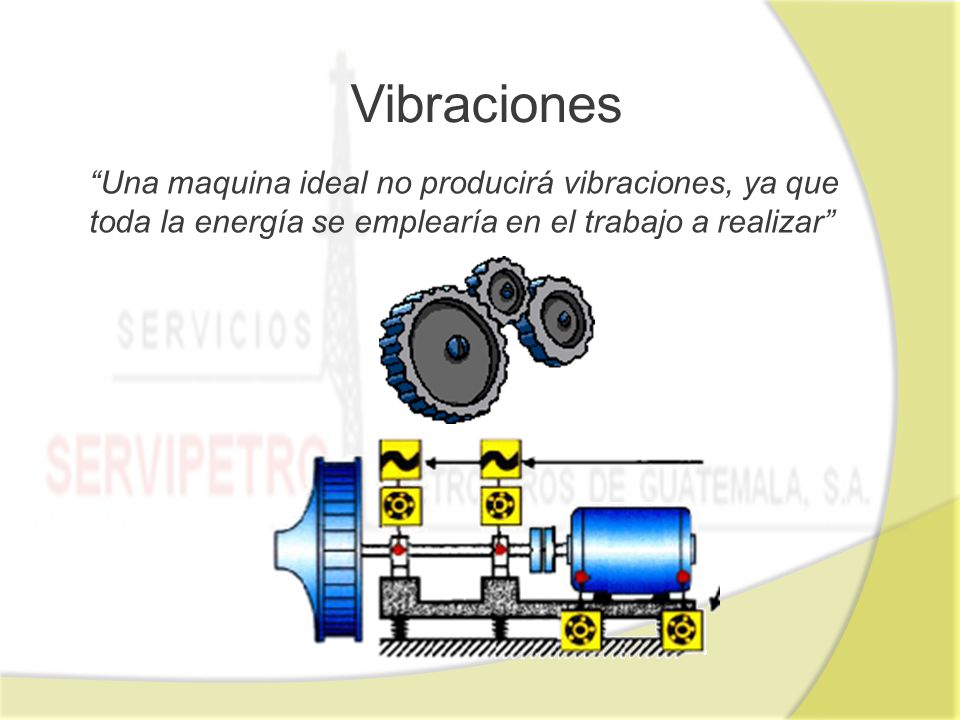

1 Vibraciones “Una maquina ideal no producirá vibraciones, ya que toda la energía se emplearía en el trabajo a realizar”

2 “Un buen diseño producirá bajos niveles de vibración pero a medida que la maquina se vaya desgastando, se asientan sus cimentaciones, inevitablemente se producen causas tales como desalineamiento de los ejes, deformación de los componentes y desgaste, los rotores se desequilibran y los juegos aumentan entre otros.” Desbalance Desalineamiento Daño de Rodamientos

3

4 Nivel 1: Nivel 2: Análisis de tendencias Análisis de espectros
FRECUENCIA Nivel 2: Análisis de espectros

5 Desbalance El desbalance es una de las causas mas comunes que se presentan en los equipos rotativos (abanicos, turbinas, rotores, etc.) determinadas por medio del análisis de vibraciones. Puede entenderse como una fuerza que tiende a desequilibrar el movimiento de rotación del equipo y que además es proporcional a la velocidad y peso del rotor en cuestión.

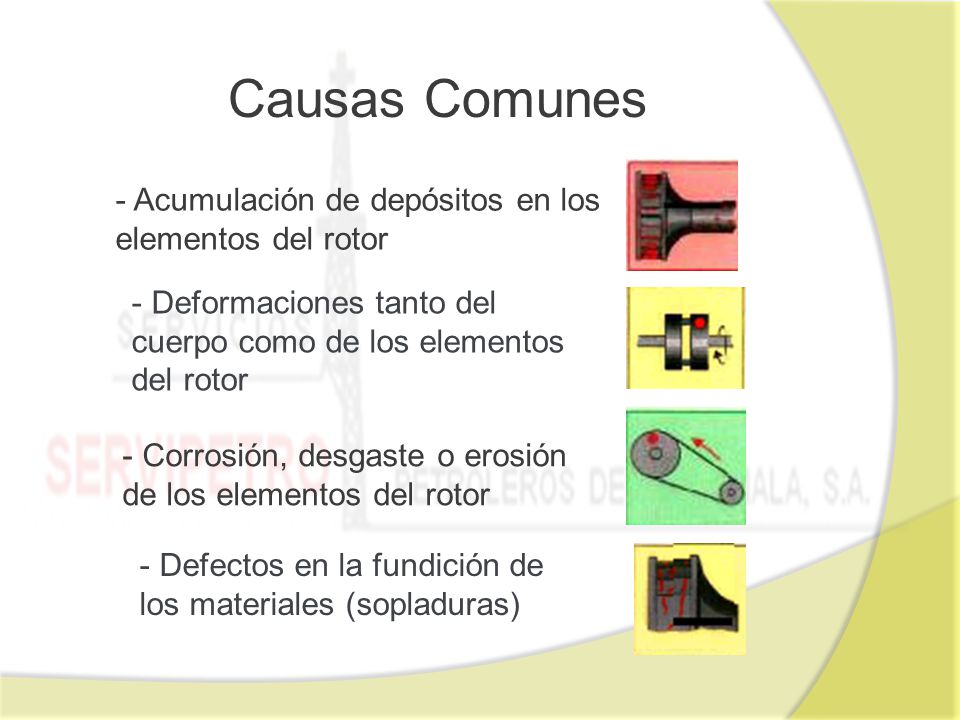

6 Causas Comunes Acumulación de depósitos en los elementos del rotor
Deformaciones tanto del cuerpo como de los elementos del rotor Corrosión, desgaste o erosión de los elementos del rotor Defectos en la fundición de los materiales (sopladuras)

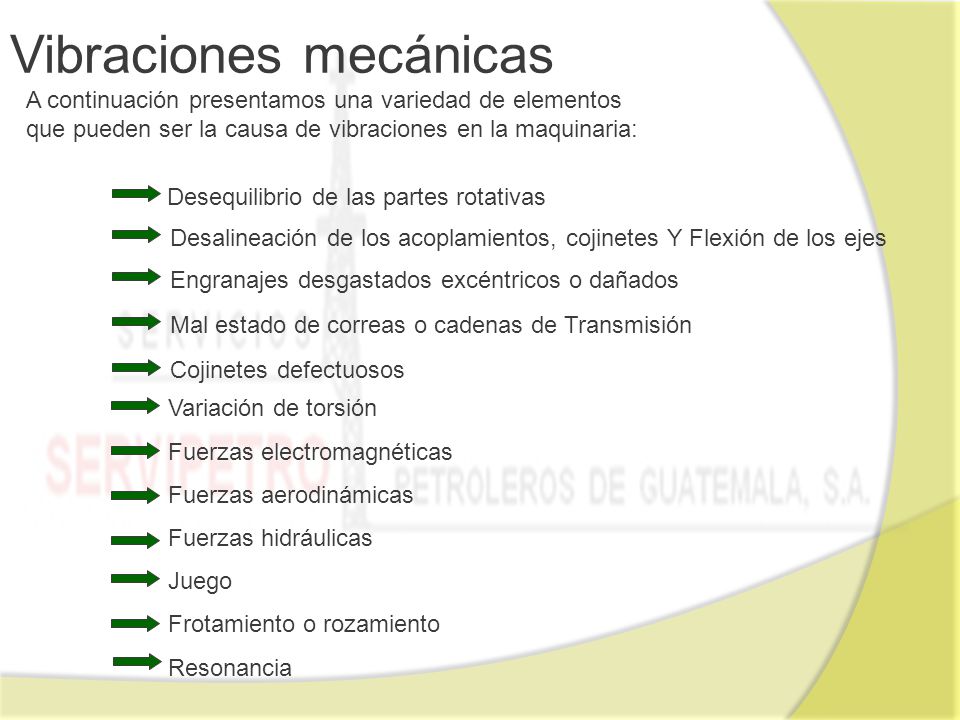

7 Vibraciones mecánicas
A continuación presentamos una variedad de elementos que pueden ser la causa de vibraciones en la maquinaria: Desequilibrio de las partes rotativas Desalineación de los acoplamientos, cojinetes Y Flexión de los ejes Engranajes desgastados excéntricos o dañados Mal estado de correas o cadenas de Transmisión Cojinetes defectuosos Variación de torsión Fuerzas electromagnéticas Fuerzas aerodinámicas Fuerzas hidráulicas Juego Frotamiento o rozamiento Resonancia

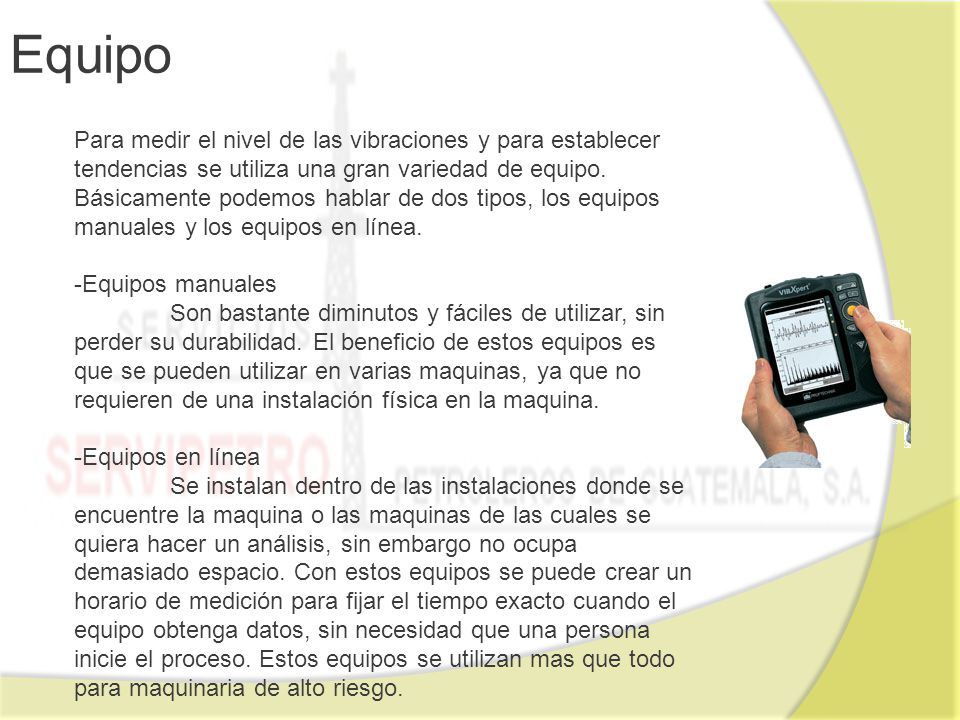

8 Equipo Para medir el nivel de las vibraciones y para establecer tendencias se utiliza una gran variedad de equipo. Básicamente podemos hablar de dos tipos, los equipos manuales y los equipos en línea. Equipos manuales Son bastante diminutos y fáciles de utilizar, sin perder su durabilidad. El beneficio de estos equipos es que se pueden utilizar en varias maquinas, ya que no requieren de una instalación física en la maquina. Equipos en línea Se instalan dentro de las instalaciones donde se encuentre la maquina o las maquinas de las cuales se quiera hacer un análisis, sin embargo no ocupa demasiado espacio. Con estos equipos se puede crear un horario de medición para fijar el tiempo exacto cuando el equipo obtenga datos, sin necesidad que una persona inicie el proceso. Estos equipos se utilizan mas que todo para maquinaria de alto riesgo.

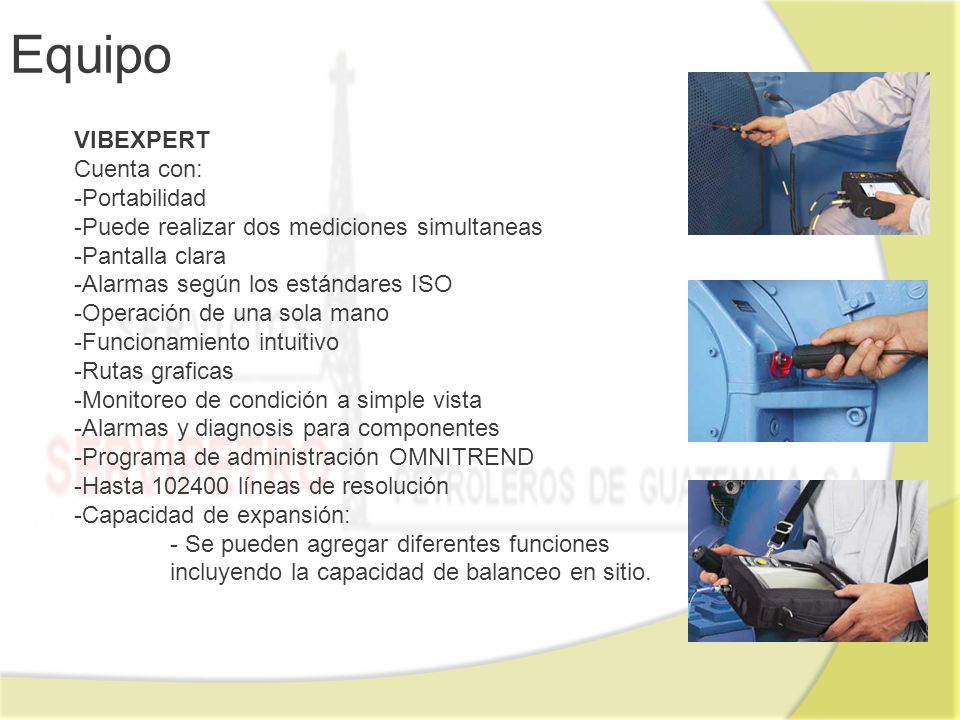

9 Equipo VIBEXPERT Cuenta con: Portabilidad
Puede realizar dos mediciones simultaneas Pantalla clara Alarmas según los estándares ISO Operación de una sola mano Funcionamiento intuitivo Rutas graficas Monitoreo de condición a simple vista Alarmas y diagnosis para componentes Programa de administración OMNITREND Hasta líneas de resolución Capacidad de expansión: - Se pueden agregar diferentes funciones incluyendo la capacidad de balanceo en sitio.

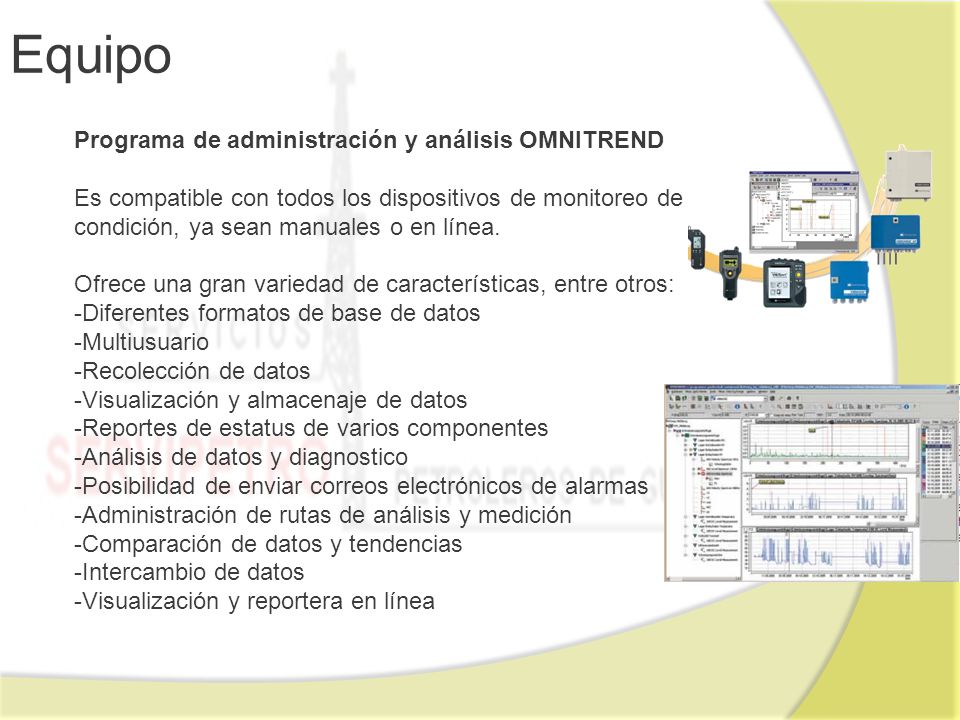

10 Equipo Programa de administración y análisis OMNITREND
Es compatible con todos los dispositivos de monitoreo de condición, ya sean manuales o en línea. Ofrece una gran variedad de características, entre otros: Diferentes formatos de base de datos Multiusuario Recolección de datos Visualización y almacenaje de datos Reportes de estatus de varios componentes Análisis de datos y diagnostico Posibilidad de enviar correos electrónicos de alarmas Administración de rutas de análisis y medición Comparación de datos y tendencias Intercambio de datos Visualización y reportera en línea

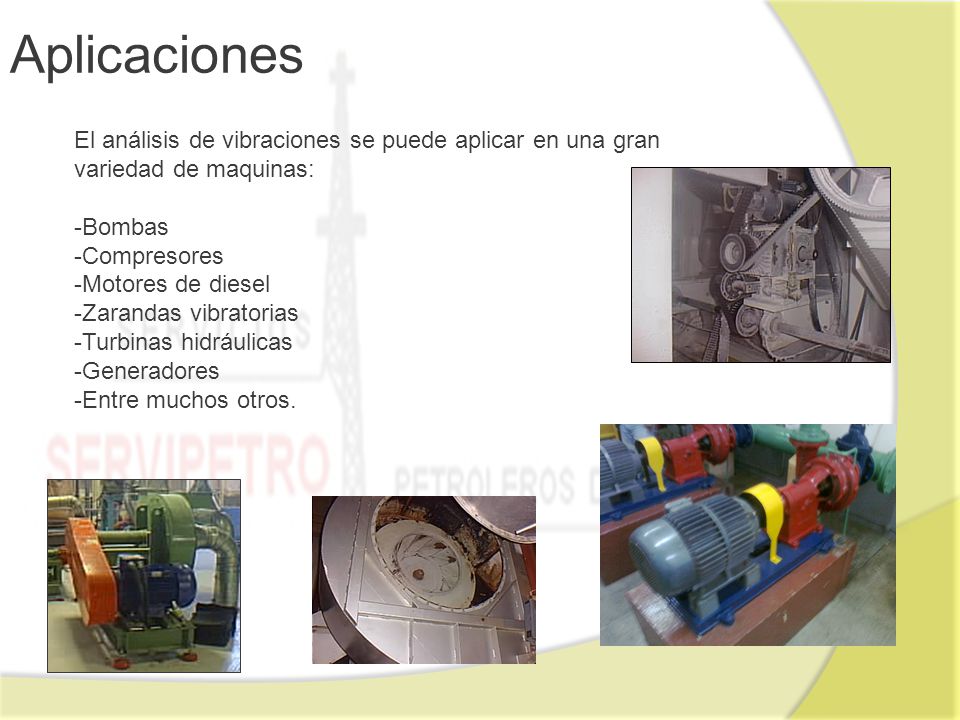

11 Aplicaciones El análisis de vibraciones se puede aplicar en una gran variedad de maquinas: Bombas Compresores Motores de diesel Zarandas vibratorias Turbinas hidráulicas Generadores Entre muchos otros.
