Descargar la presentación
La descarga está en progreso. Por favor, espere
Publicada porEmidio Borbon Modificado hace 9 años
1
Prof Dra Martha Siragusa Od Mg. Gabriela Racciatti
2
Universidad Nacional de Rosario Facultad de Odontología Carrera de Post-Grado de Especialización en Endodoncia
3

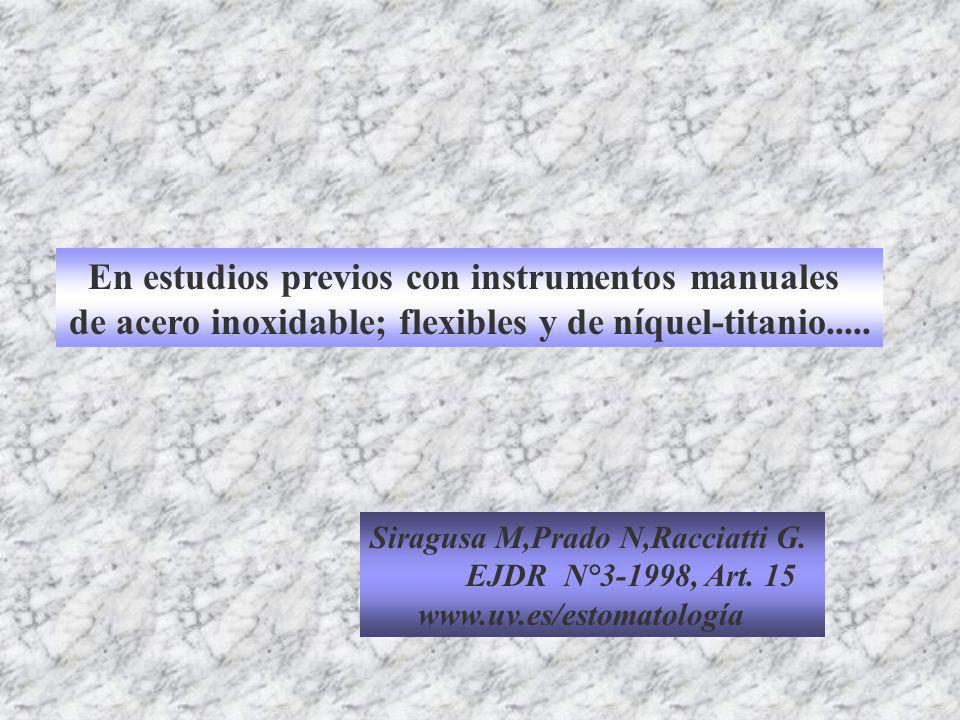

En estudios previos con instrumentos manuales de acero inoxidable; flexibles y de níquel-titanio..... Siragusa M,Prado N,Racciatti G. EJDR N°3-1998, Art. 15 www.uv.es/estomatología
4

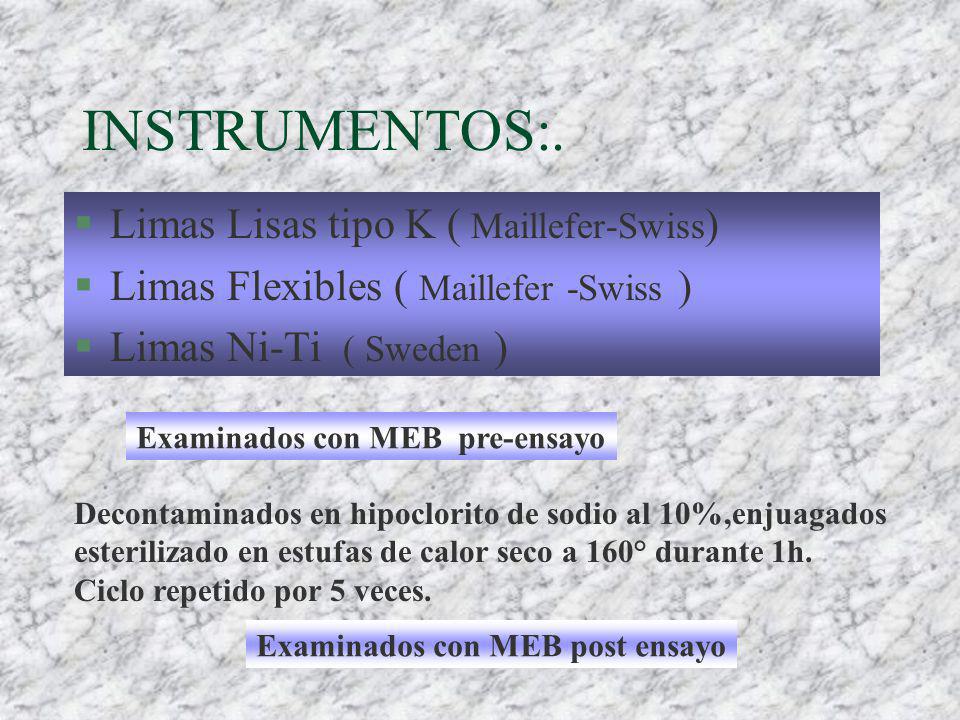

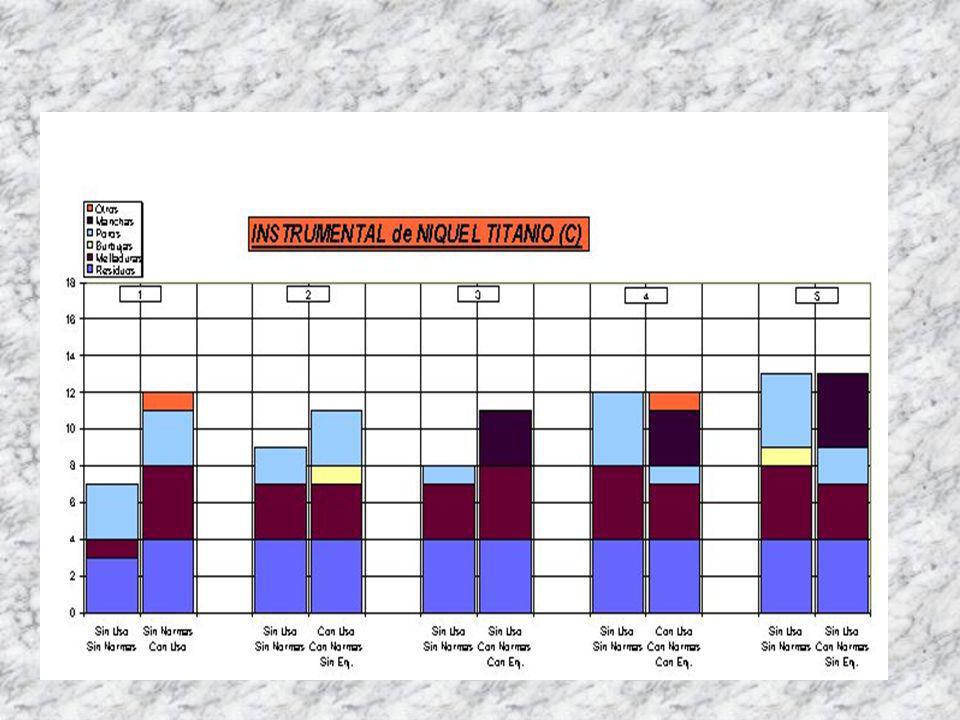

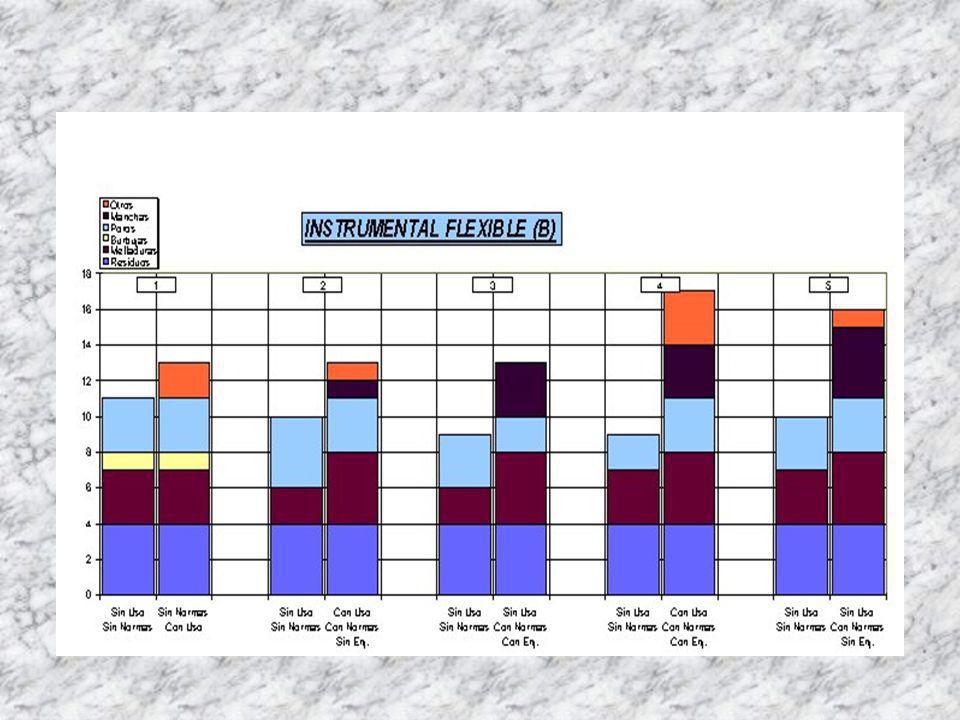

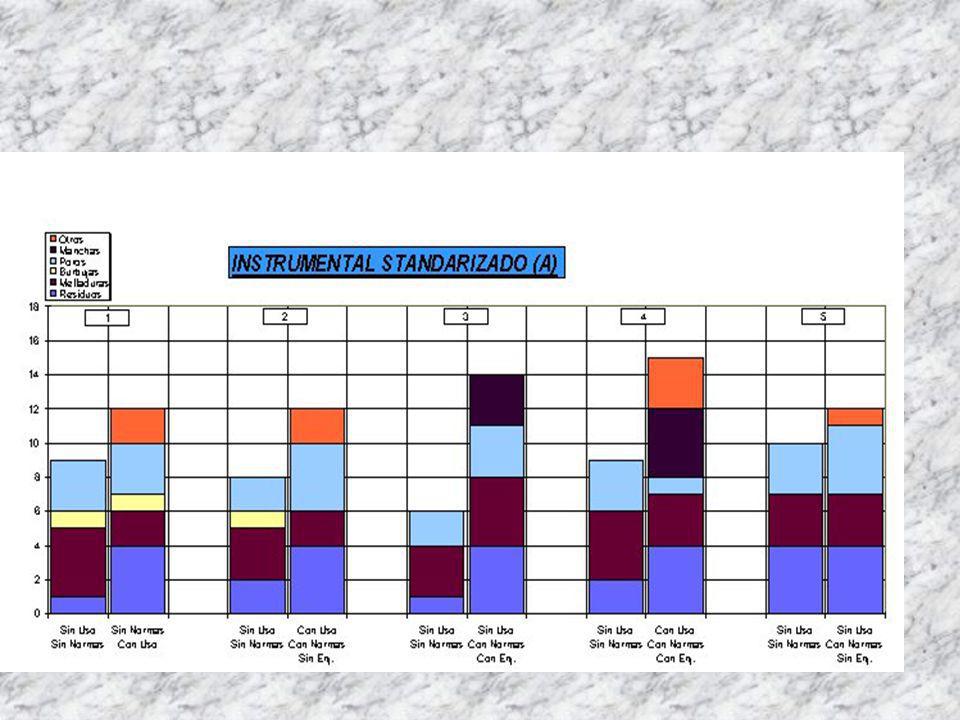

INSTRUMENTOS:. §Limas Lisas tipo K ( Maillefer-Swiss ) §Limas Flexibles ( Maillefer -Swiss ) §Limas Ni-Ti ( Sweden ) Decontaminados en hipoclorito de sodio al 10%,enjuagados esterilizado en estufas de calor seco a 160° durante 1h. Ciclo repetido por 5 veces. Examinados con MEB pre-ensayo Examinados con MEB post ensayo
9

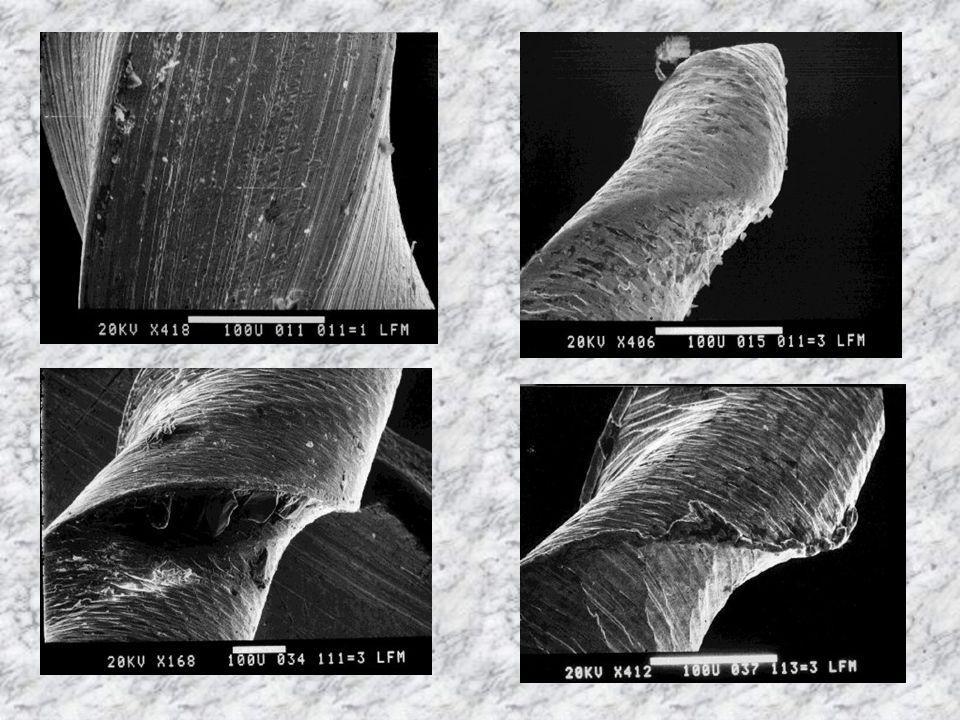

Instrumentos Rotatorios Segunda Parte
10

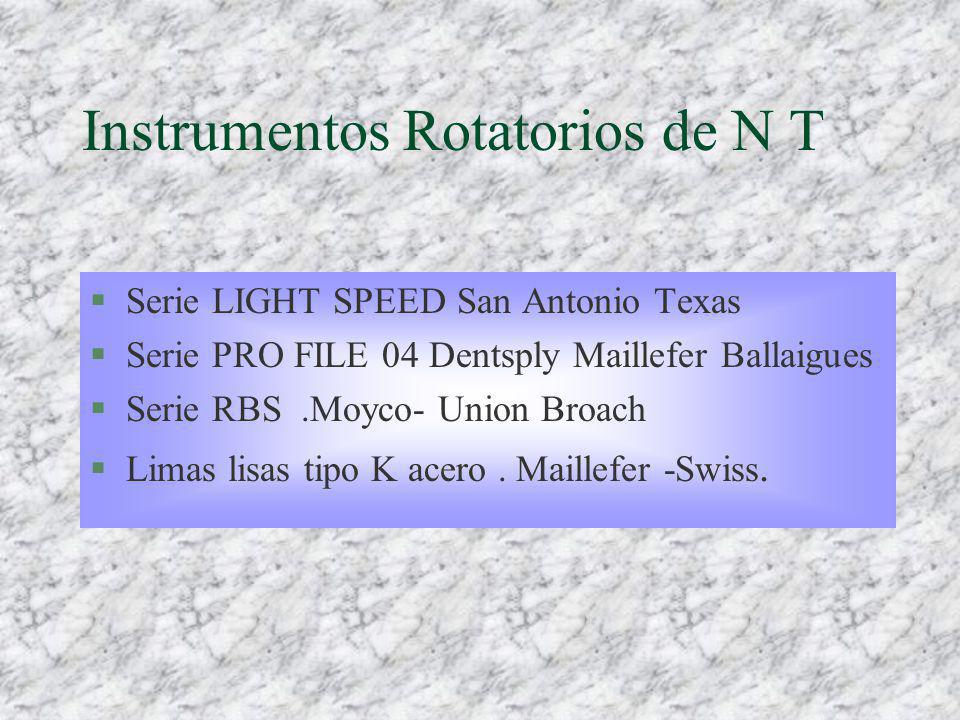

Instrumentos Rotatorios de N T §Serie LIGHT SPEED San Antonio Texas §Serie PRO FILE 04 Dentsply Maillefer Ballaigues §Serie RBS.Moyco- Union Broach §Limas lisas tipo K acero. Maillefer -Swiss.
11

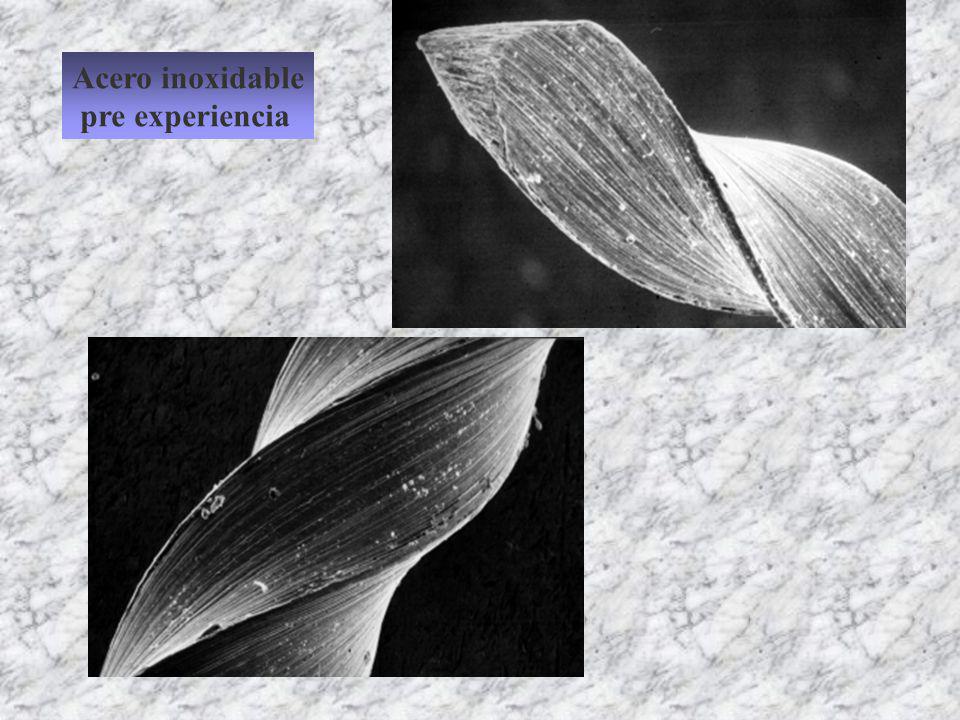

Acero inoxidable pre experiencia
12

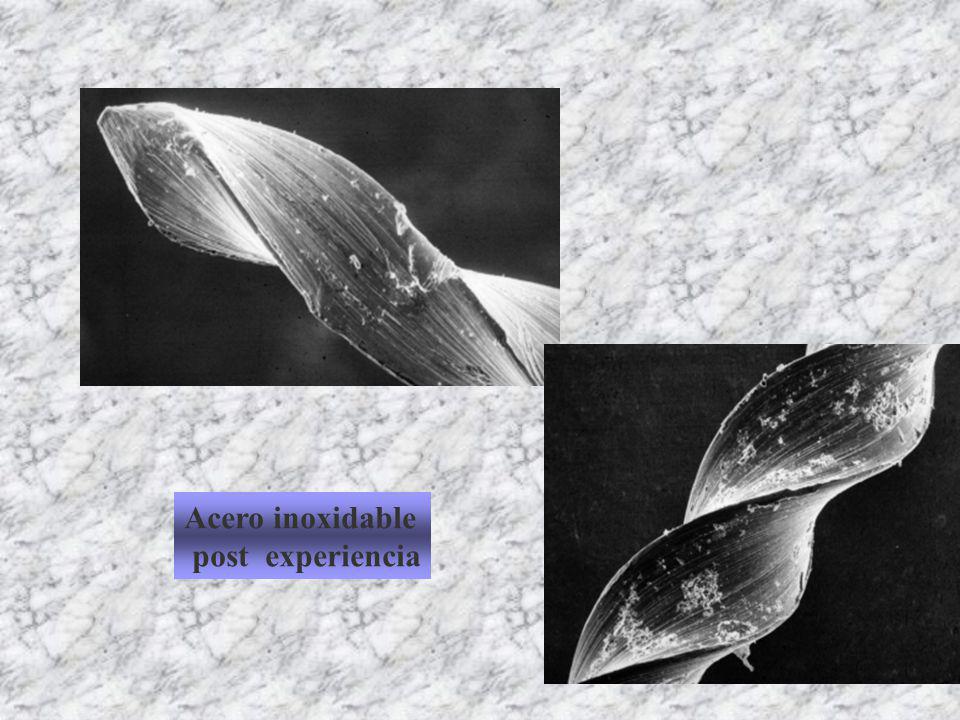

Acero inoxidable post experiencia
13

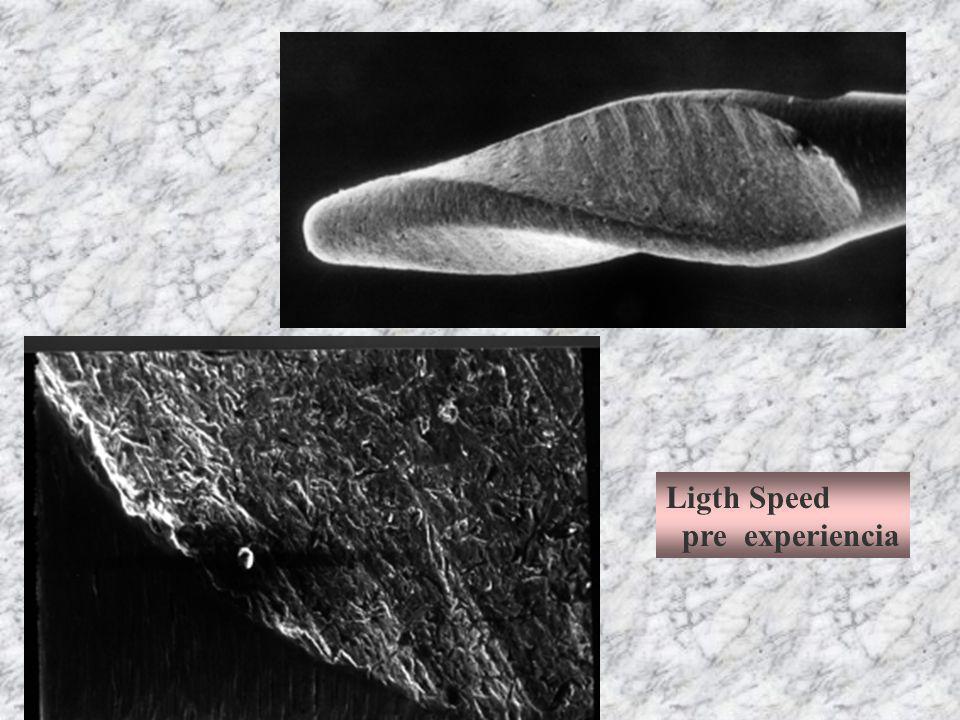

Ligth Speed pre experiencia
14

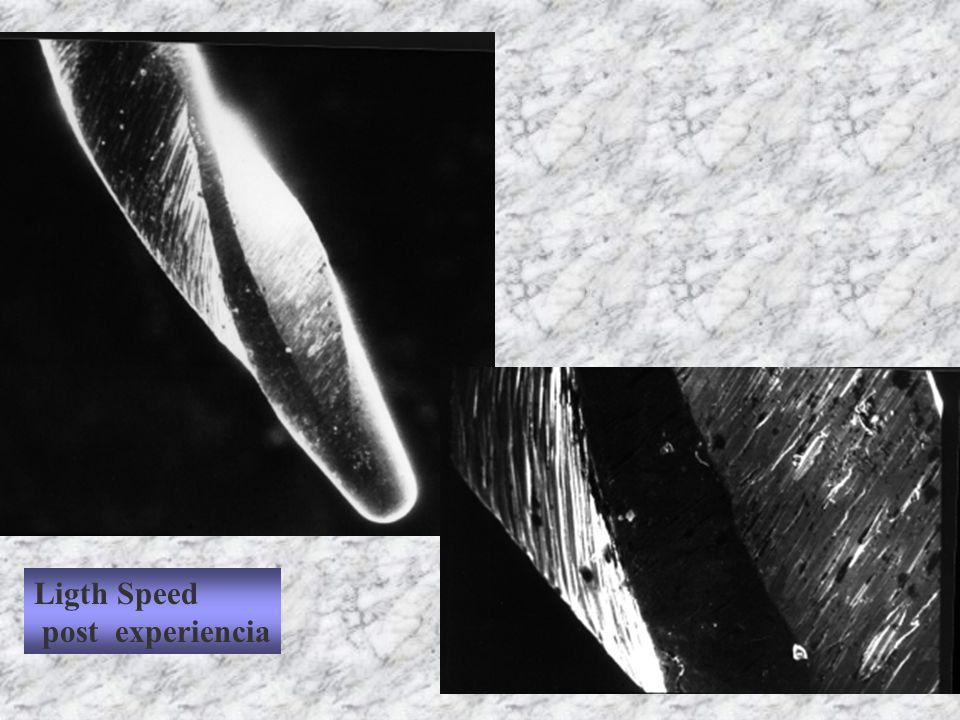

Ligth Speed post experiencia
15

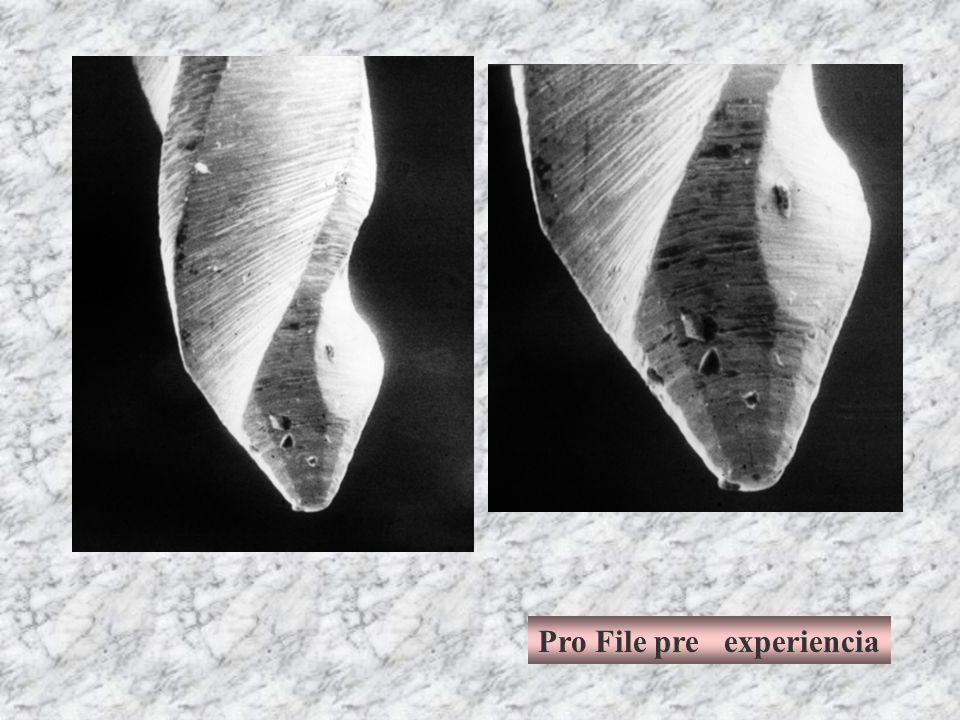

Pro File pre experiencia
16

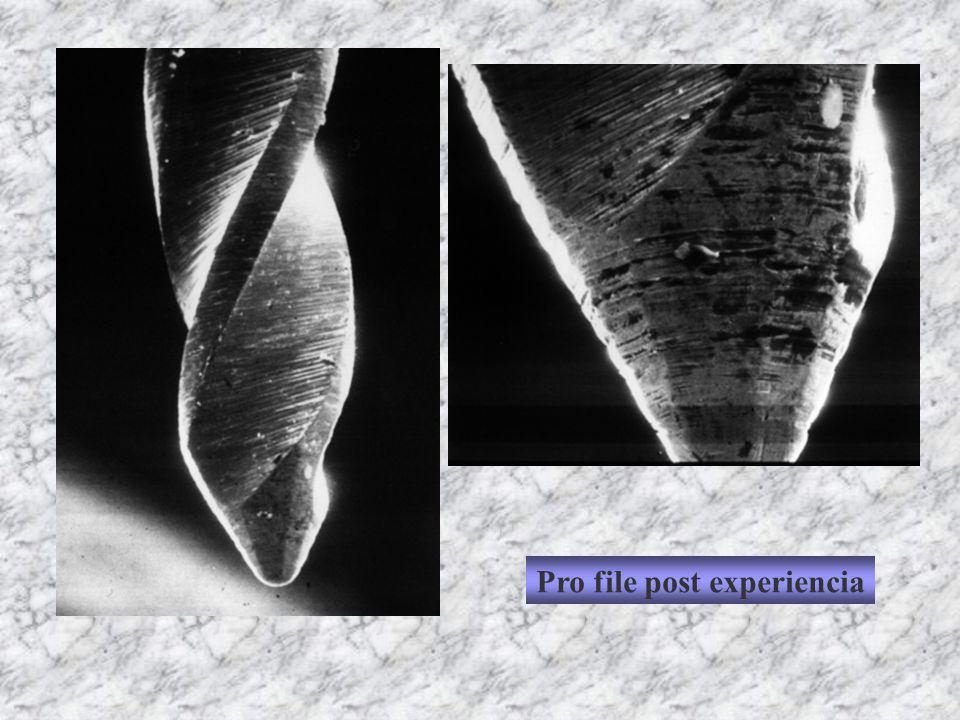

Pro file post experiencia
17

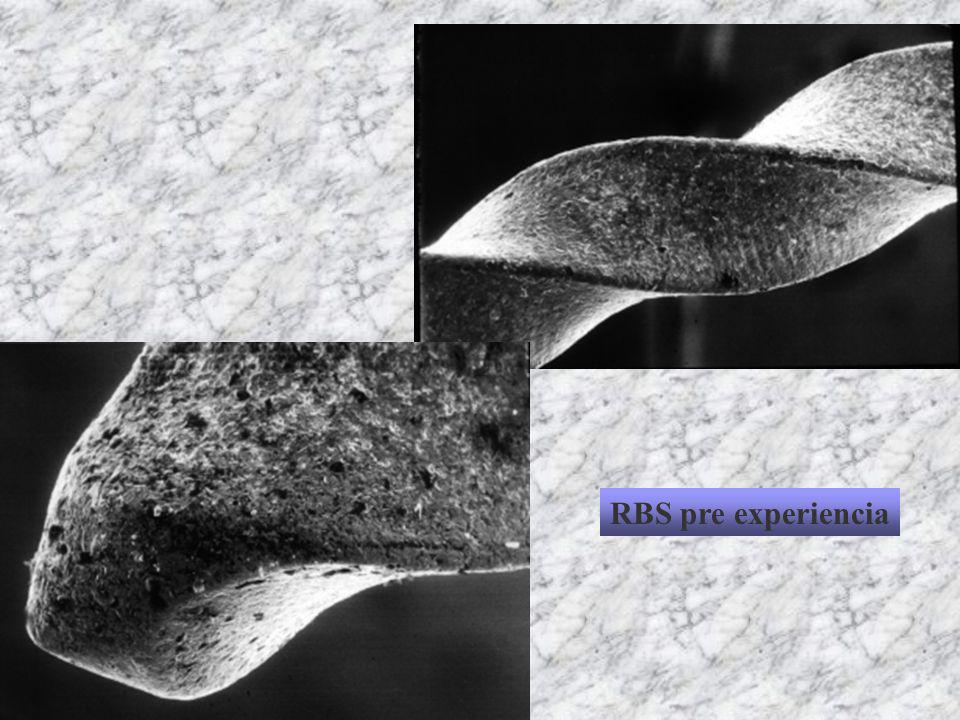

RBS pre experiencia
18

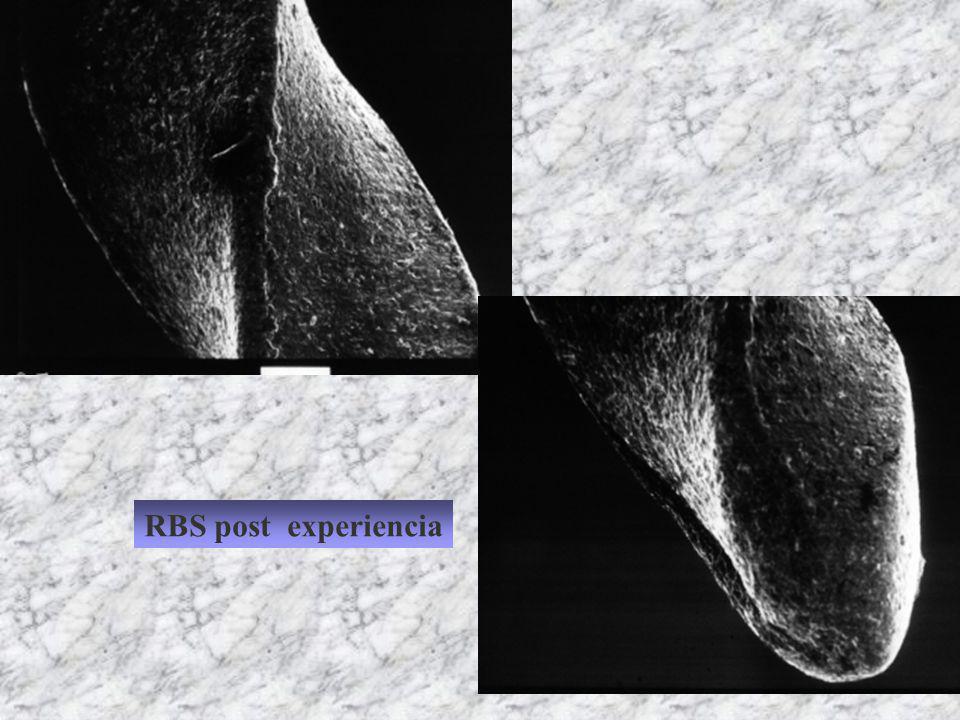

RBS post experiencia
19

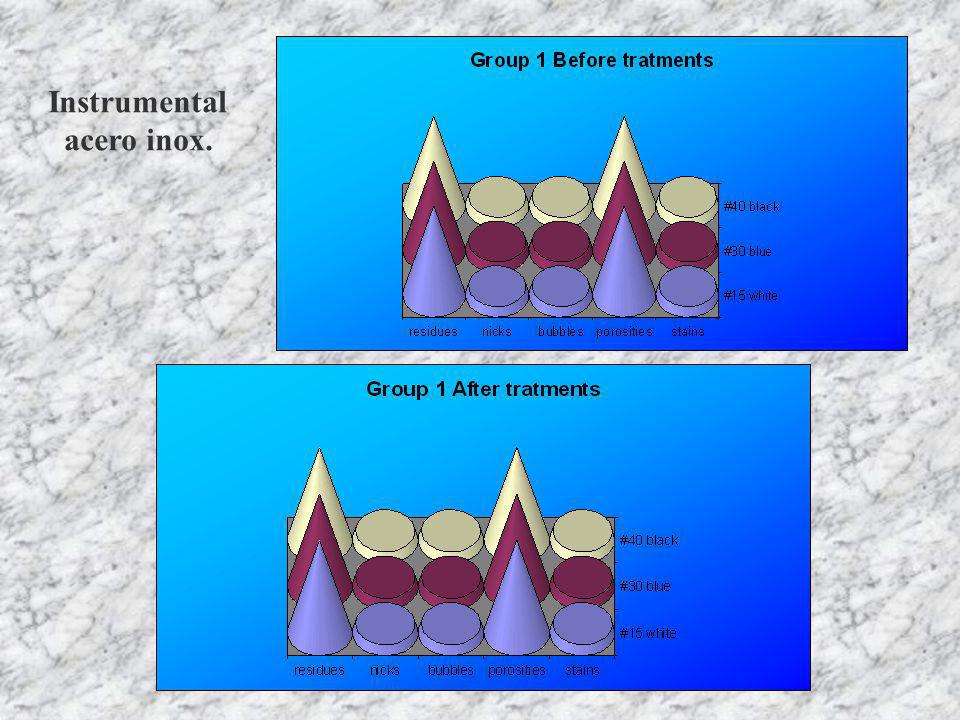

Instrumental acero inox.
20

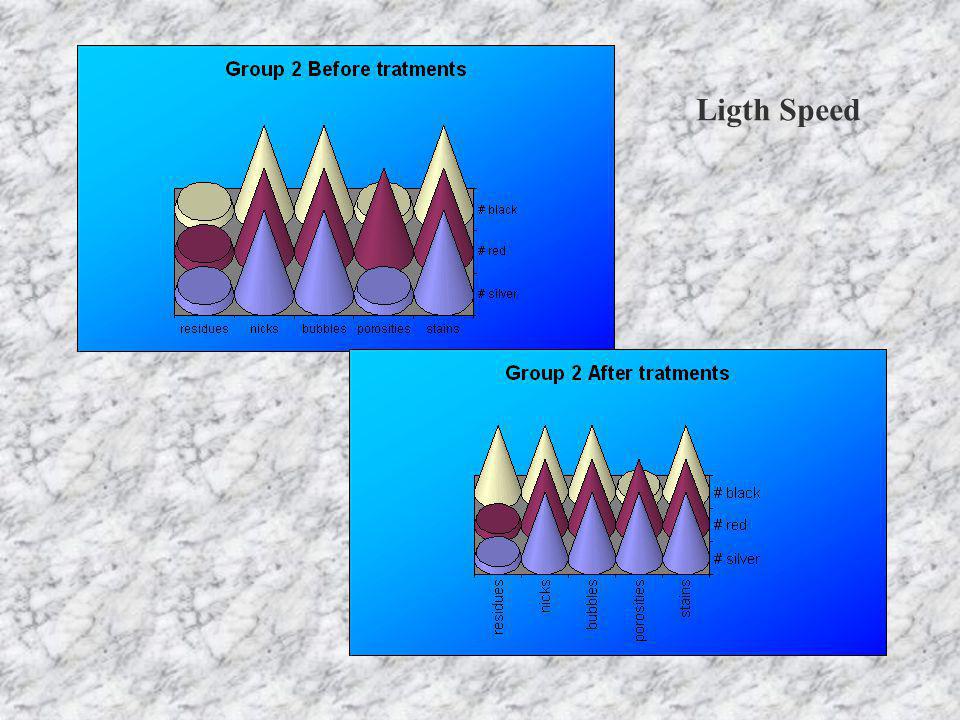

Ligth Speed
21

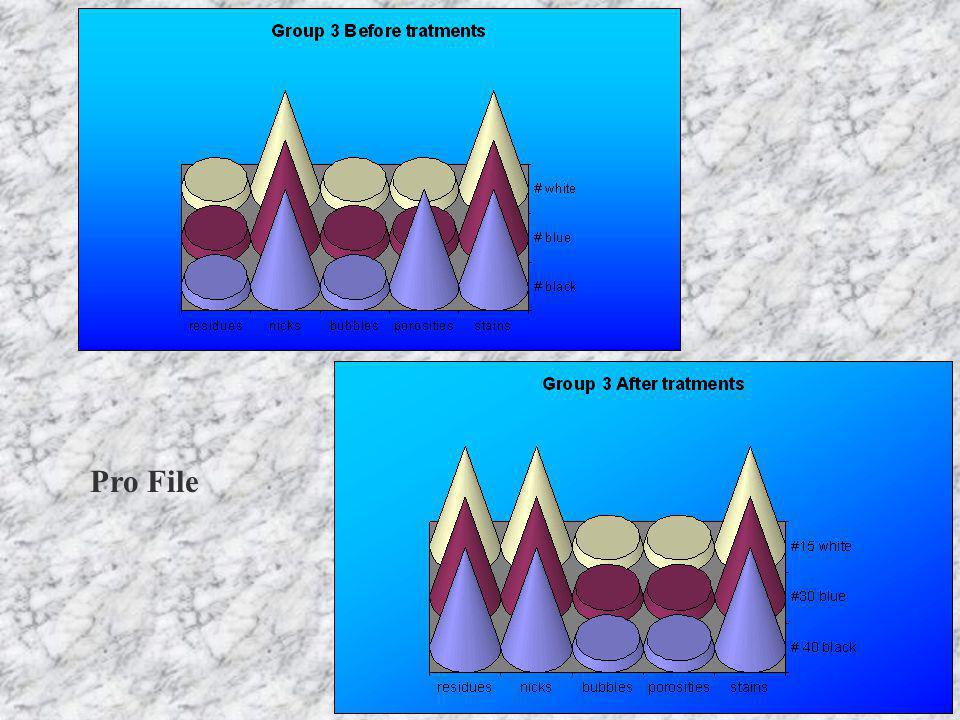

Pro File
22

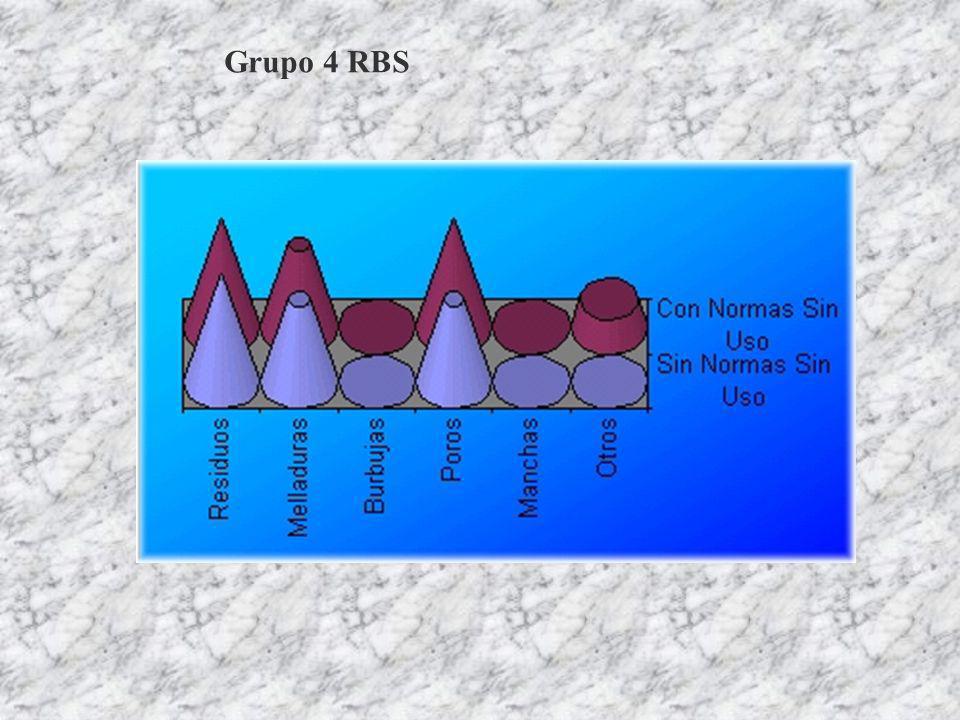

Grupo 4 RBS
24

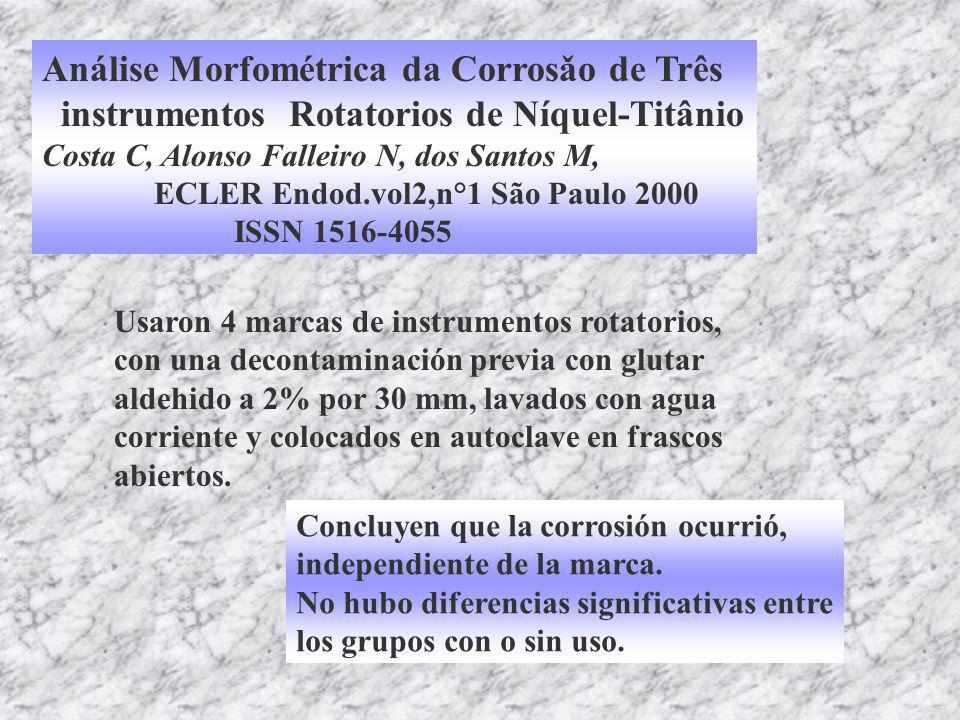

Análise Morfométrica da Corrosǎo de Três instrumentos Rotatorios de Níquel-Titânio Costa C, Alonso Falleiro N, dos Santos M, ECLER Endod.vol2,n°1 São Paulo 2000 ISSN 1516-4055 Usaron 4 marcas de instrumentos rotatorios, con una decontaminación previa con glutar aldehido a 2% por 30 mm, lavados con agua corriente y colocados en autoclave en frascos abiertos. Concluyen que la corrosión ocurrió, independiente de la marca. No hubo diferencias significativas entre los grupos con o sin uso.
25

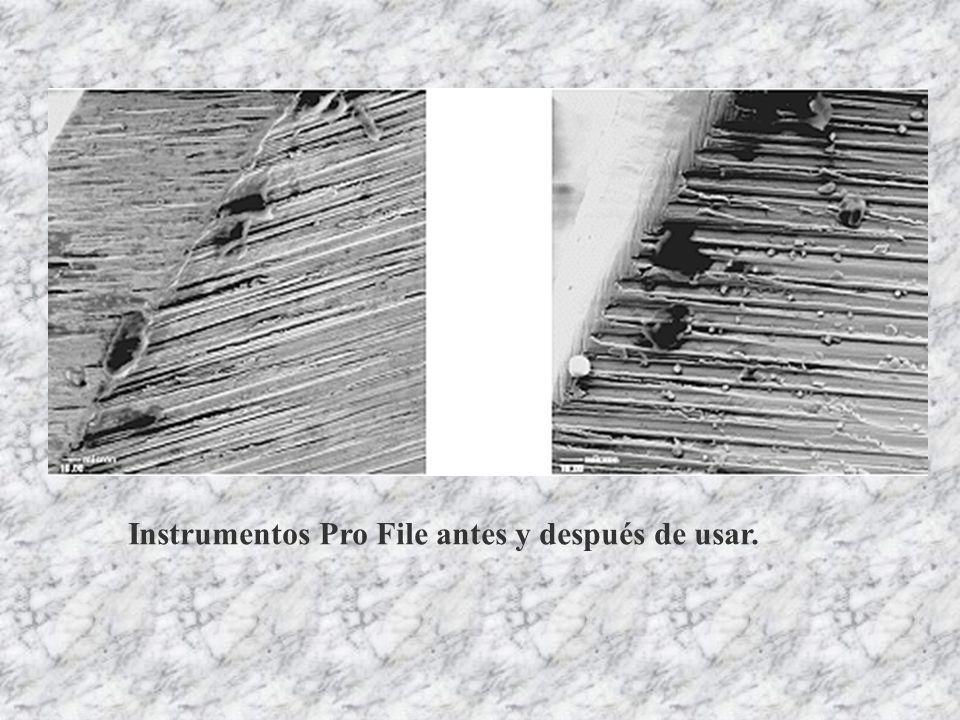

Instrumentos Pro File antes y después de usar.
26

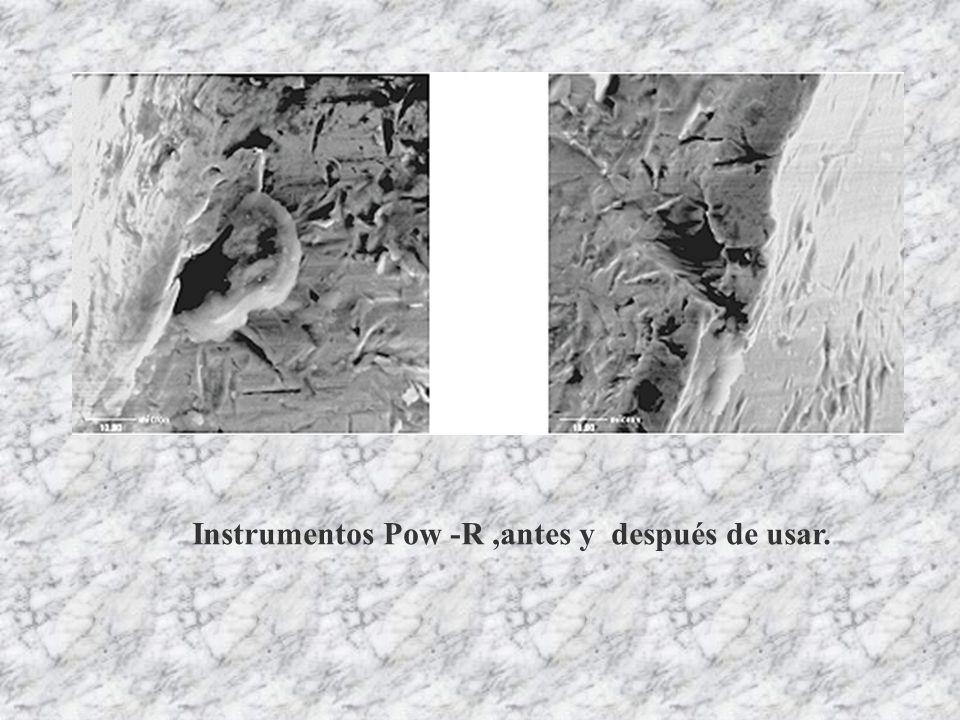

Instrumentos Pow -R,antes y después de usar.
27

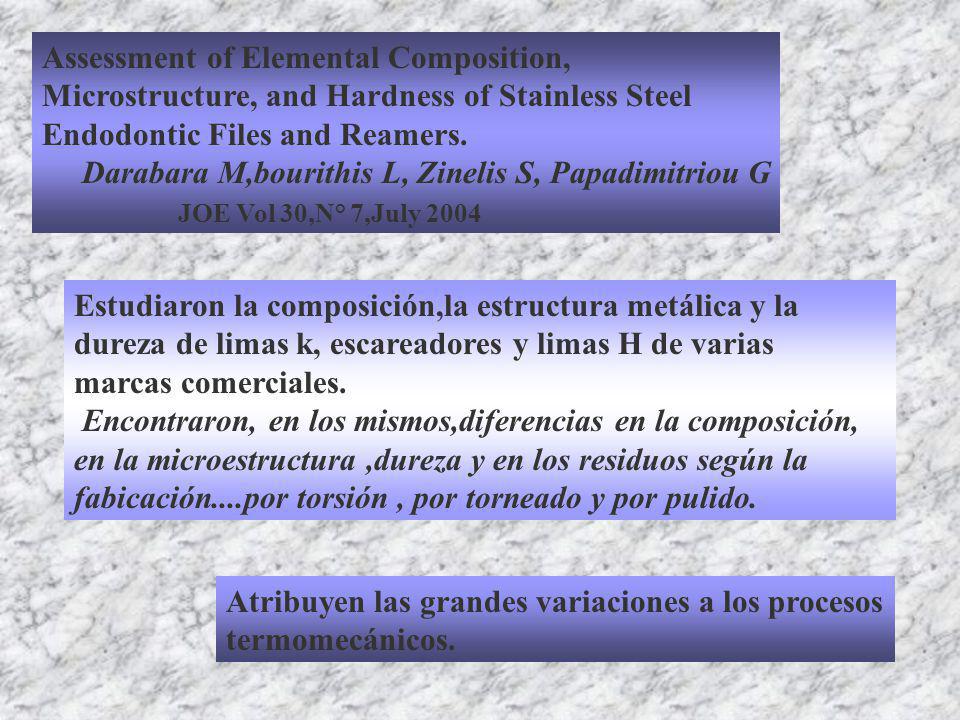

Assessment of Elemental Composition, Microstructure, and Hardness of Stainless Steel Endodontic Files and Reamers. Darabara M,bourithis L, Zinelis S, Papadimitriou G JOE Vol 30,N° 7,July 2004 Estudiaron la composición,la estructura metálica y la dureza de limas k, escareadores y limas H de varias marcas comerciales. Encontraron, en los mismos,diferencias en la composición, en la microestructura,dureza y en los residuos según la fabicación....por torsión, por torneado y por pulido. Atribuyen las grandes variaciones a los procesos termomecánicos.
Presentaciones similares
© 2024 SlidePlayer.es Inc.
All rights reserved.
