PROYECTO TALLER VIRTUAL A4 - 2004.

Presentación del tema: "PROYECTO TALLER VIRTUAL A4 - 2004."— Transcripción de la presentación:

1 PROYECTO TALLER VIRTUAL A

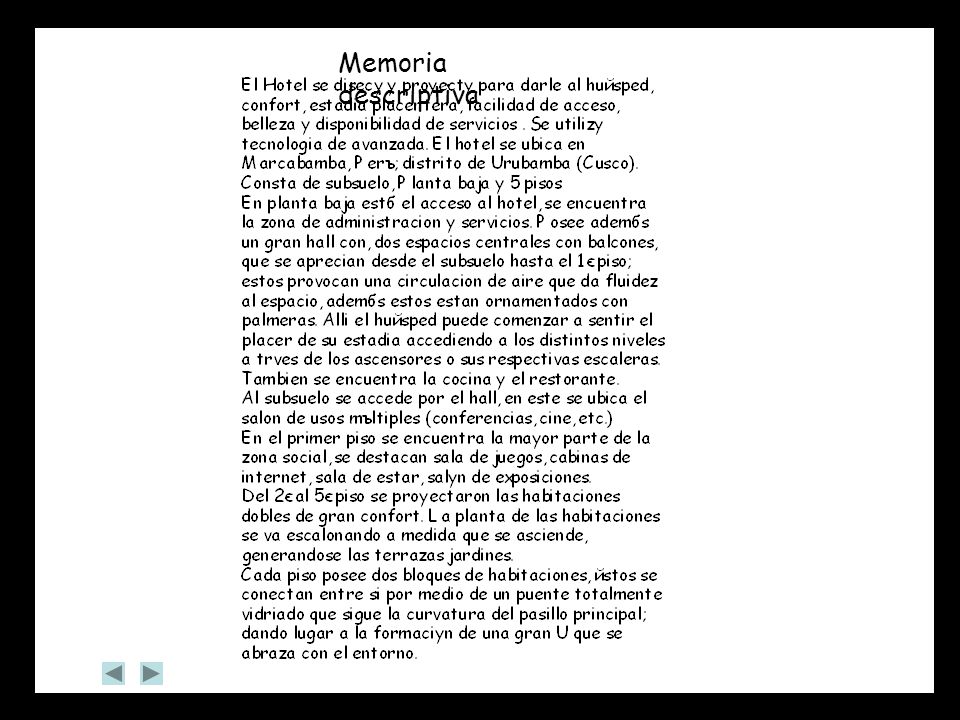

2 Memoria descriptiva

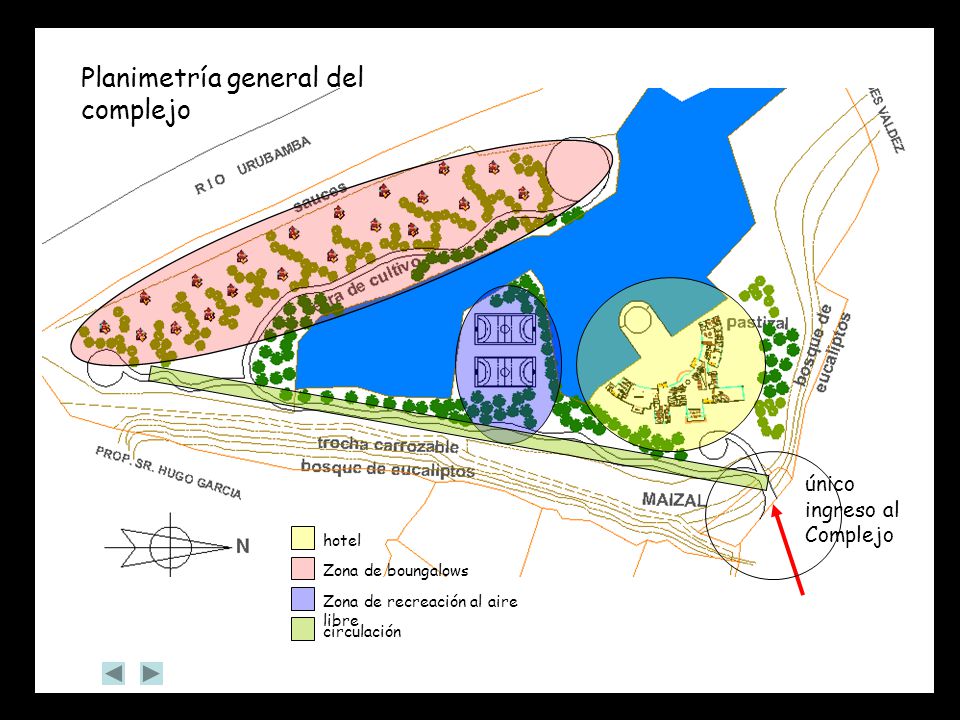

3 Planimetría general del complejo
único ingreso al Complejo circulación hotel Zona de boungalows Zona de recreación al aire libre

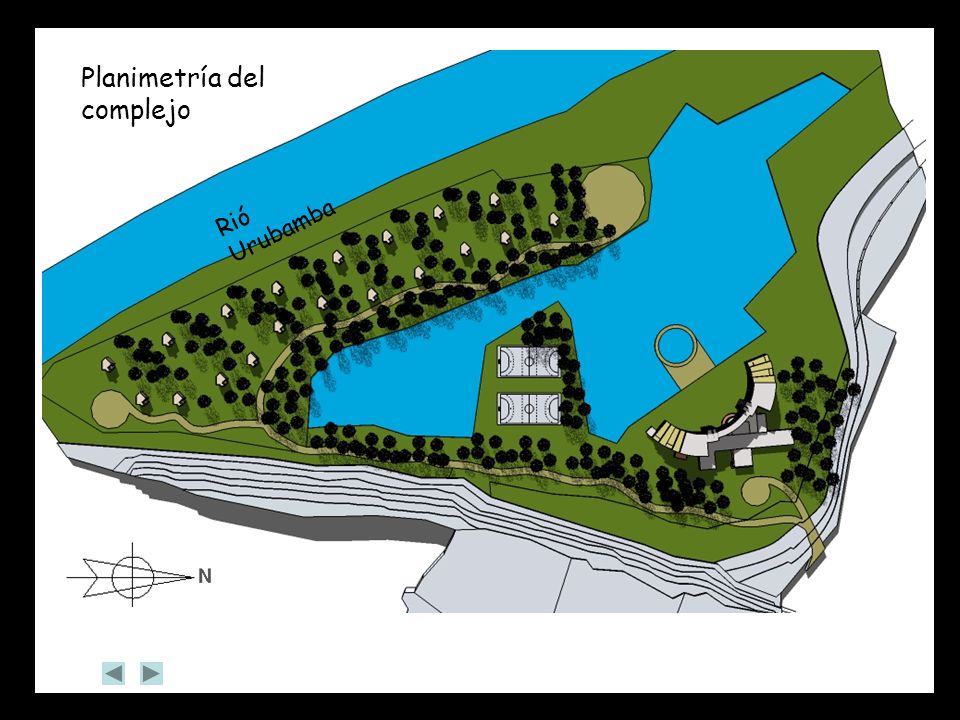

4 Planimetría del complejo
Rió Urubamba

5 Hotel Esquema de zonas Planta Baja referencias Planta habitaciones

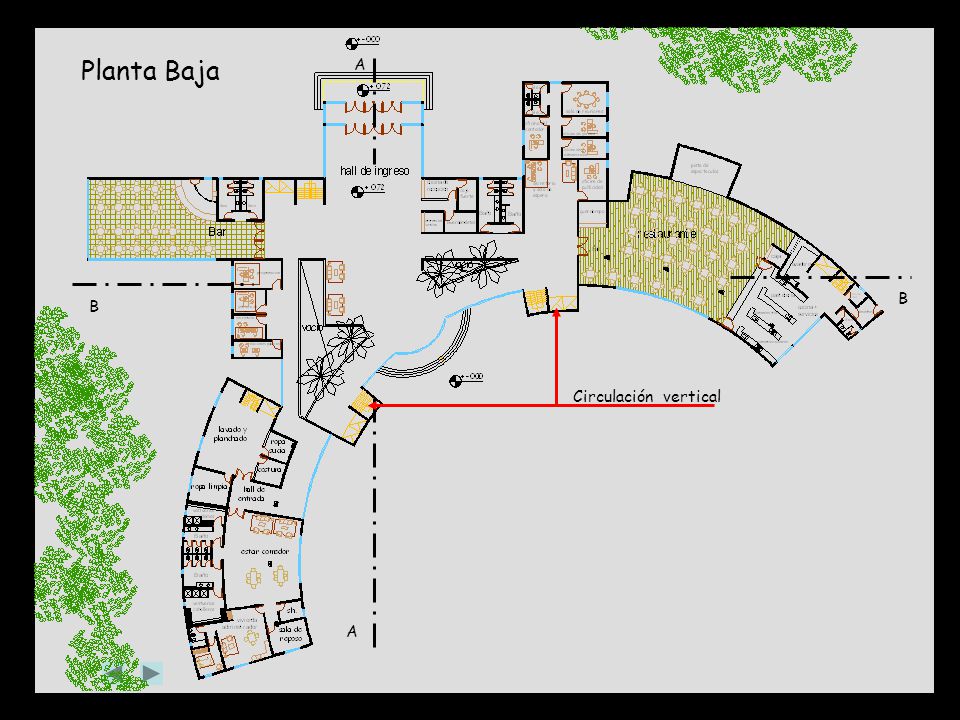

6 A B Circulación vertical Planta Baja

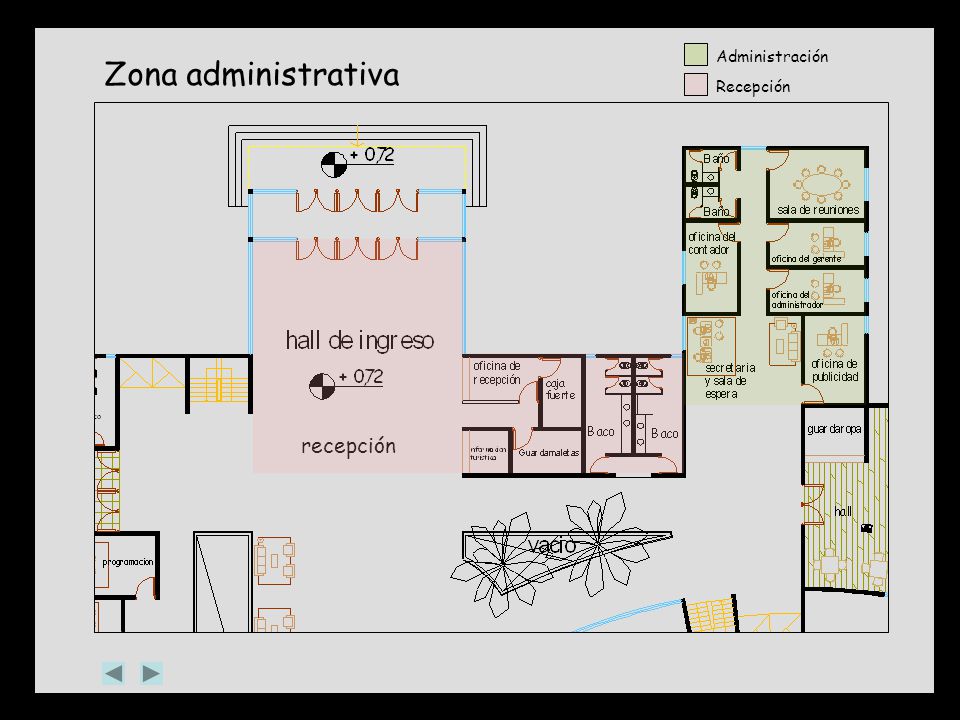

7 Administración Zona administrativa Recepción recepción

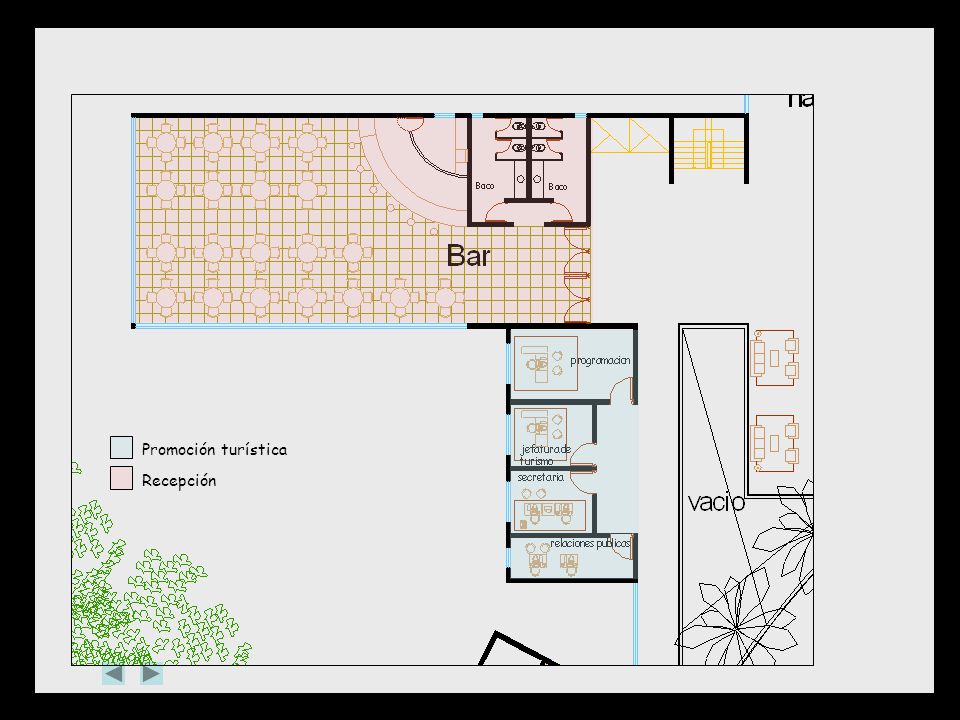

8 Promoción turística Recepción

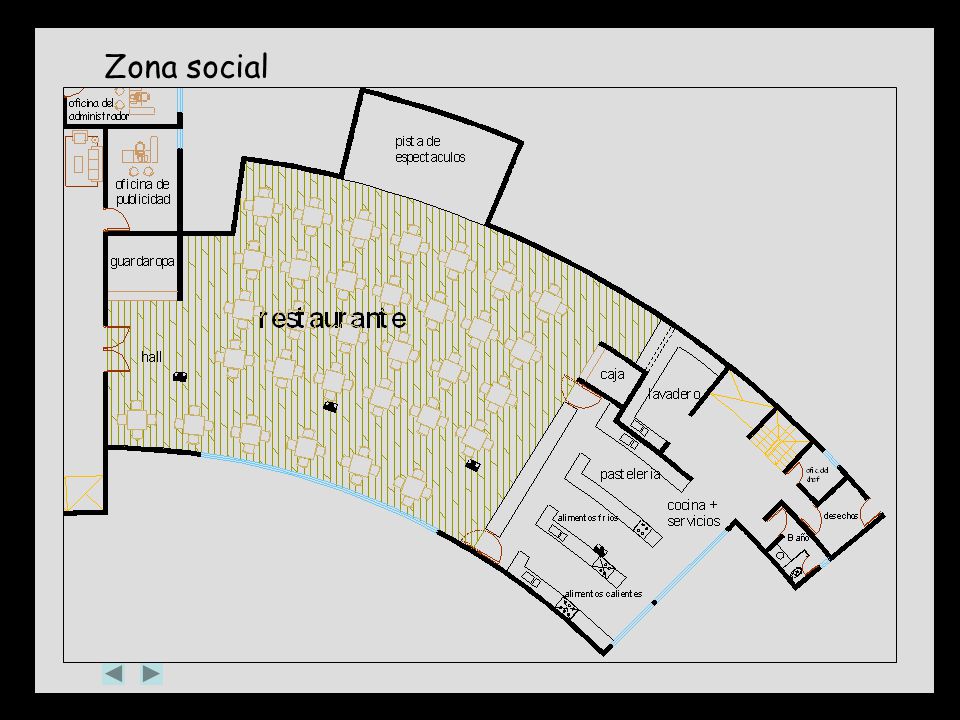

9 Zona social

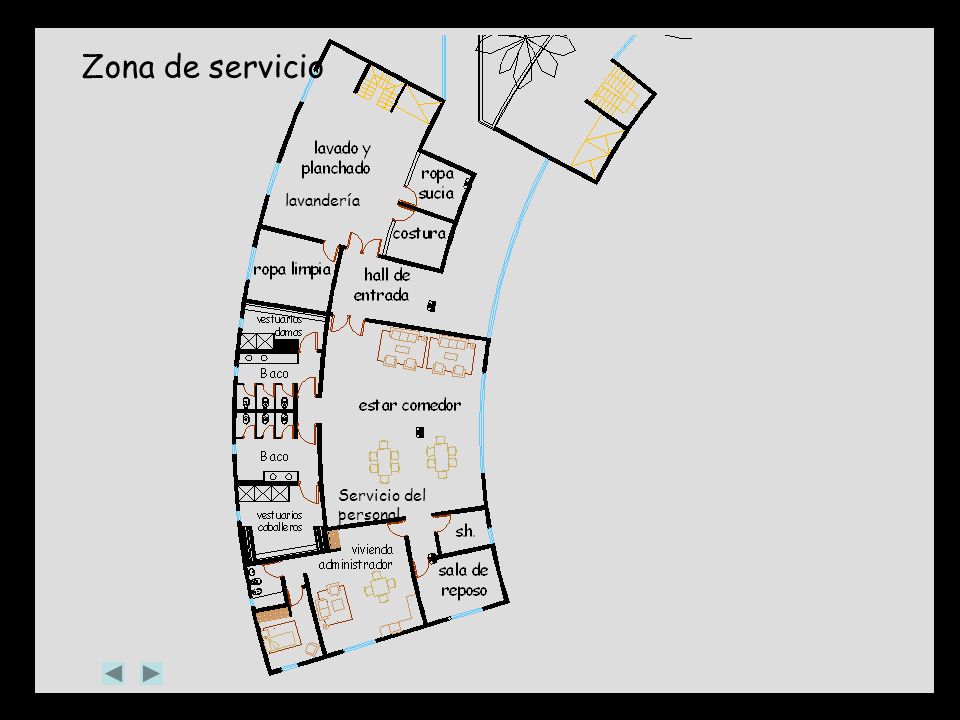

10 Zona de servicio lavandería Servicio del personal

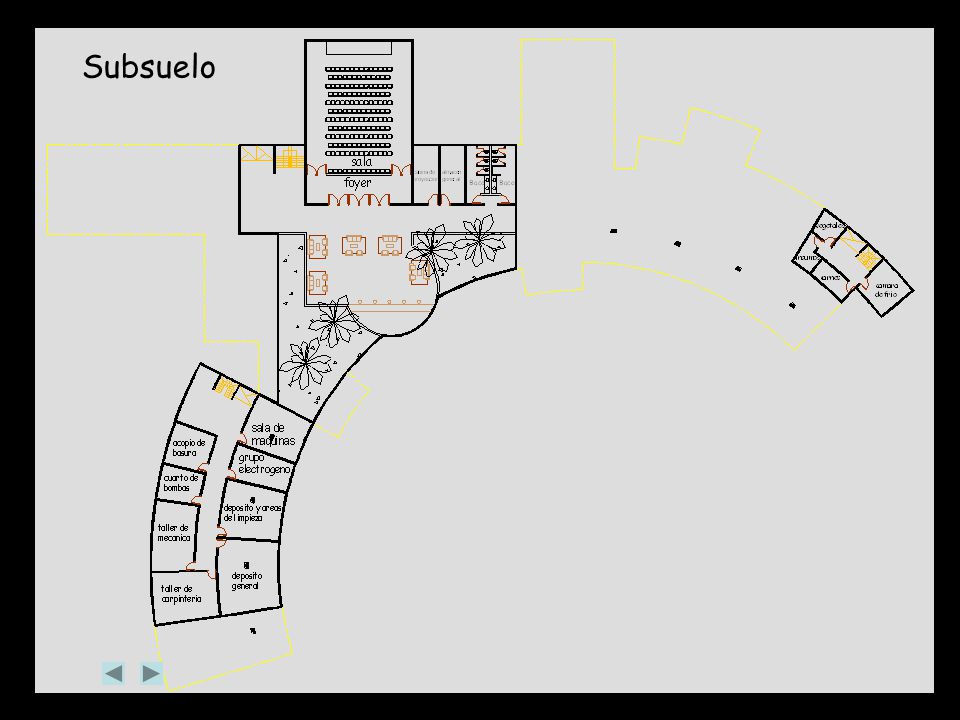

11 Subsuelo

12 1º piso

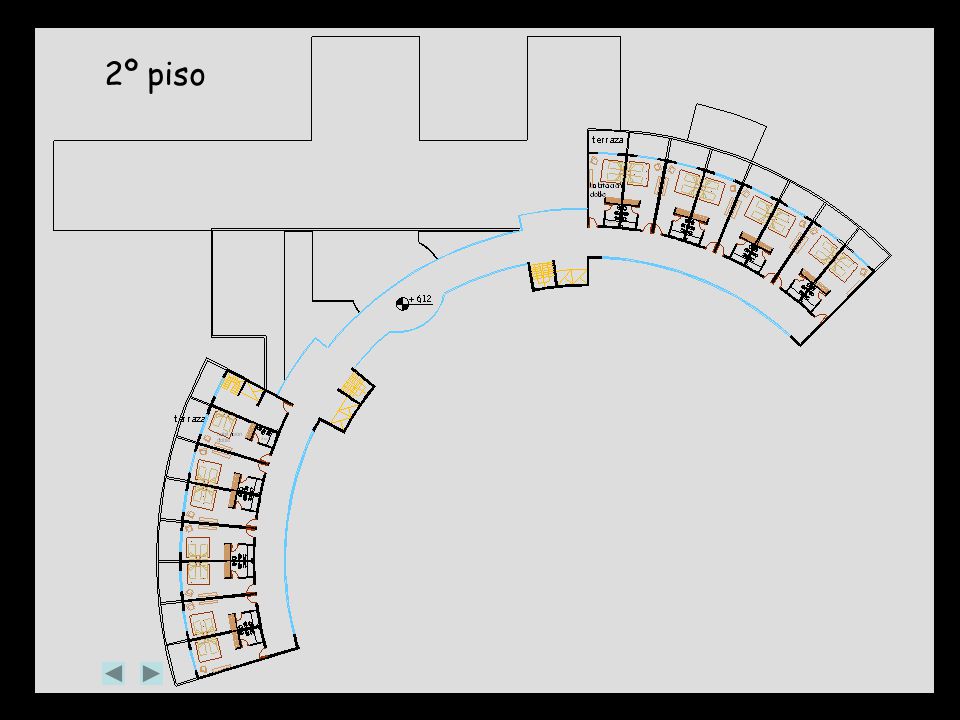

13 2º piso

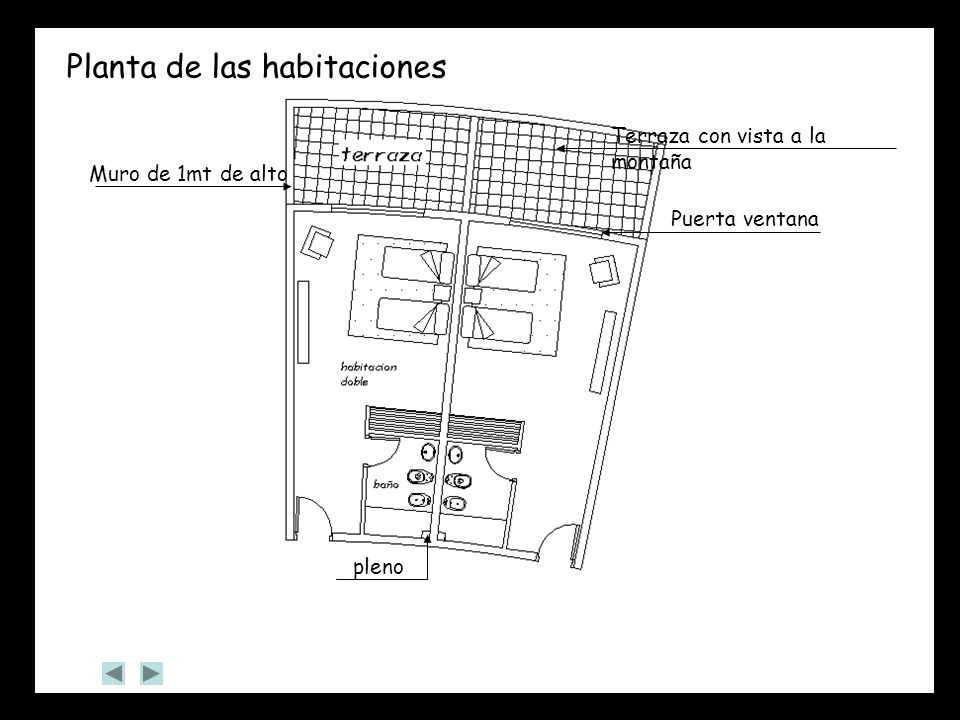

14 Planta de las habitaciones
Terraza con vista a la montaña Muro de 1mt de alto Puerta ventana pleno

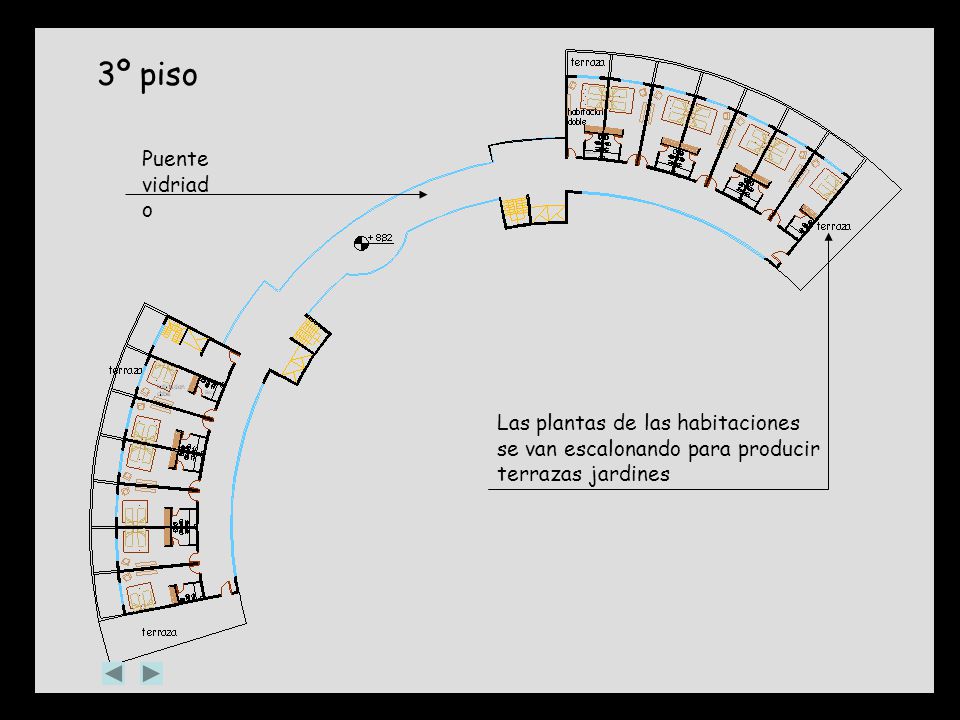

15 3º piso Puente vidriado Las plantas de las habitaciones se van escalonando para producir terrazas jardines

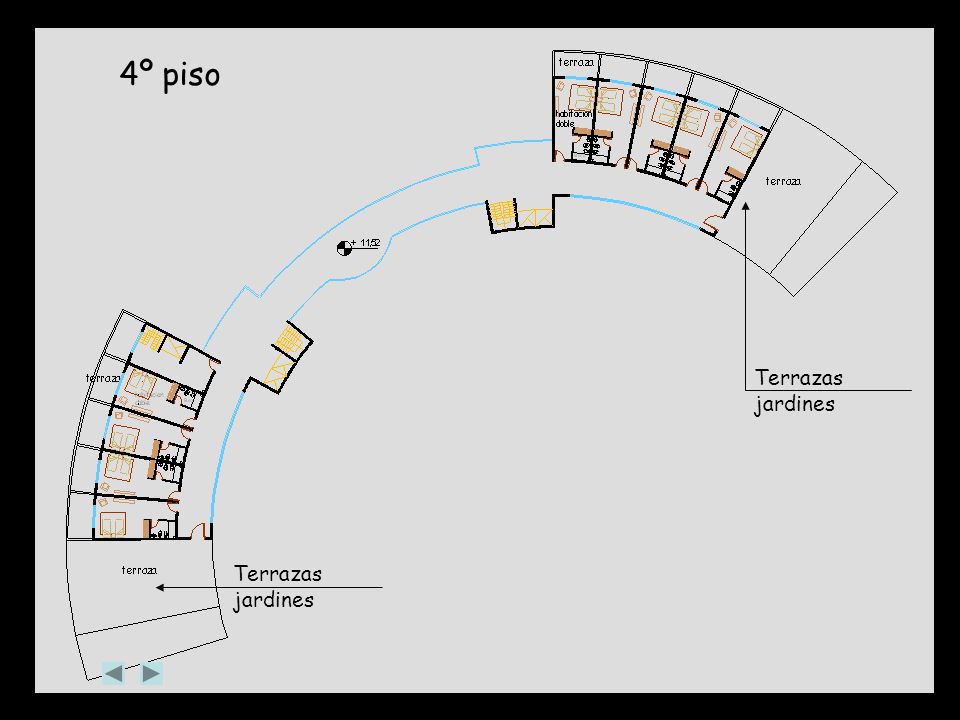

16 4º piso Terrazas jardines Terrazas jardines

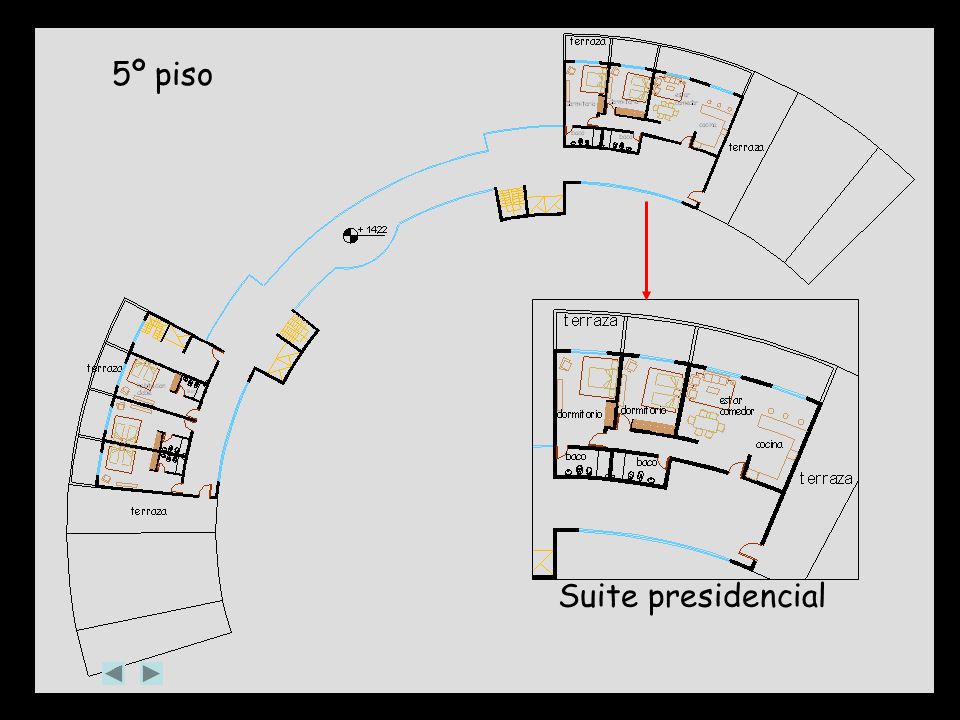

17 5º piso Suite presidencial

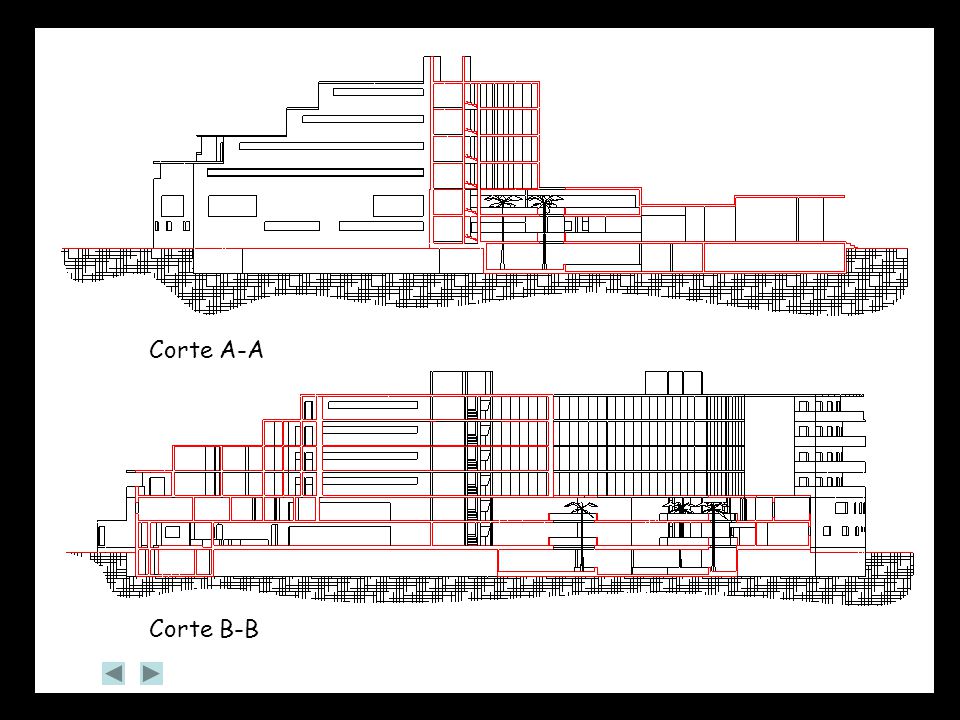

18 Corte A-A Corte B-B

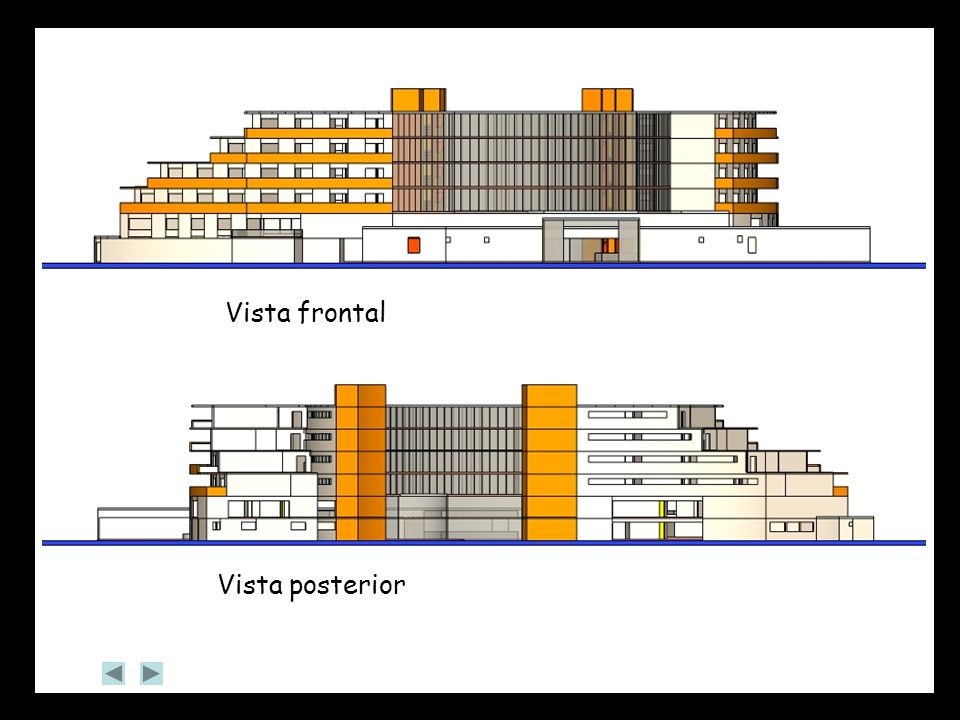

19 Vista frontal Vista posterior

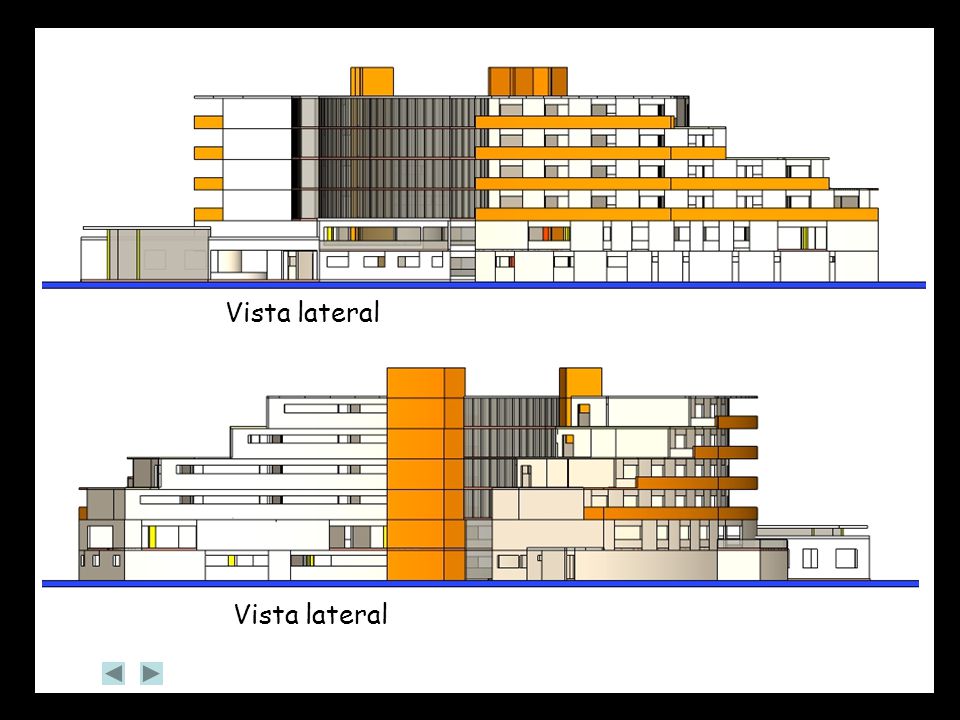

20 Vista lateral Vista lateral

21 Croquis aéreos del Hotel

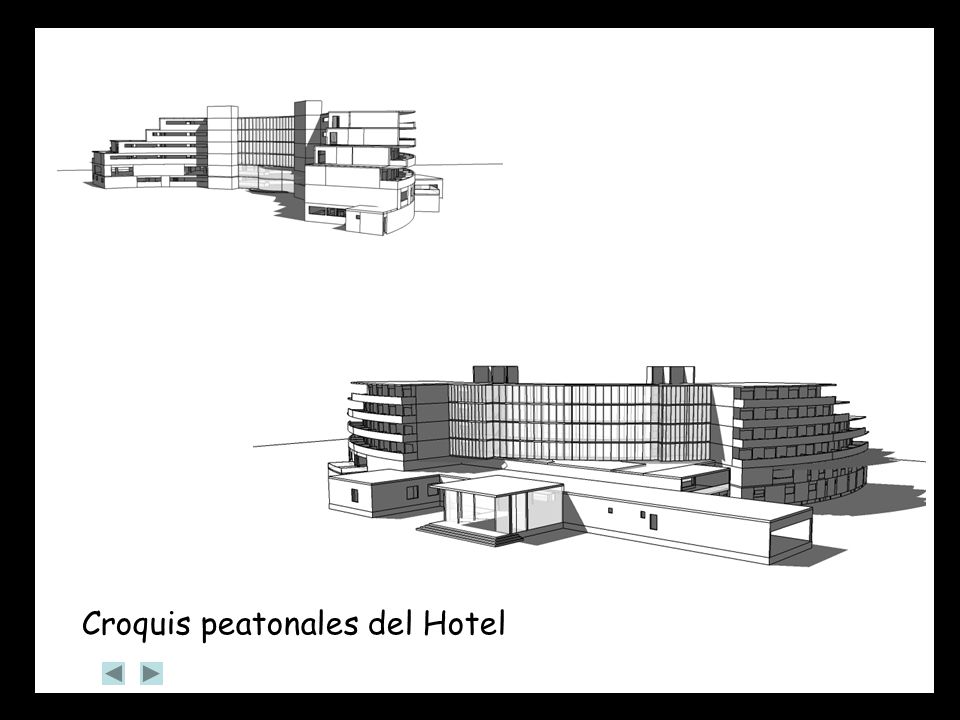

22 Croquis peatonales del Hotel

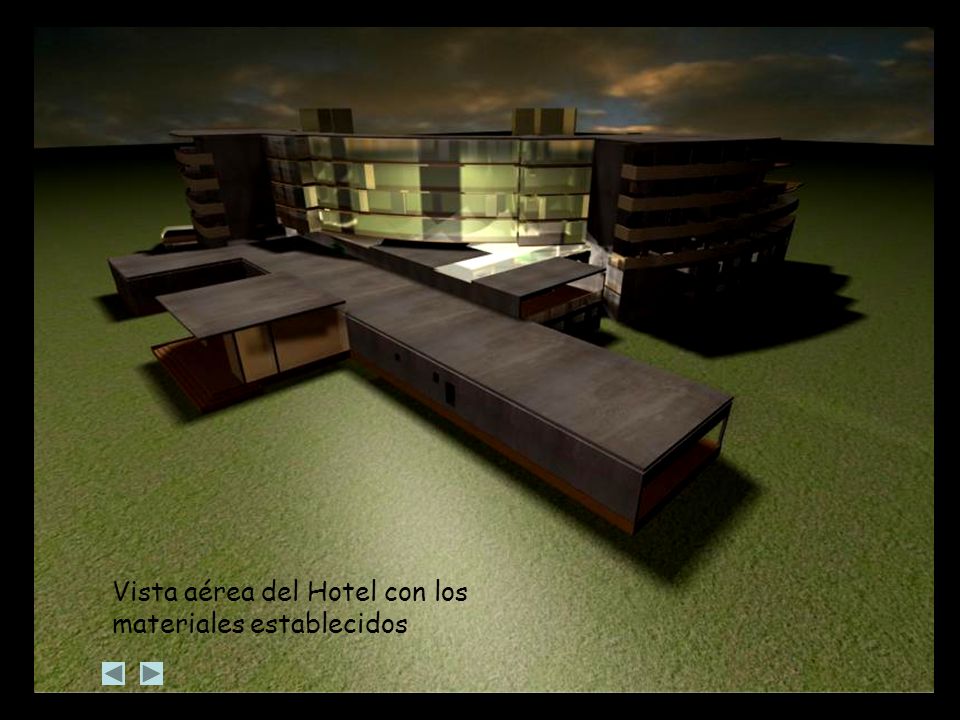

23 Vista aérea del Hotel con los materiales establecidos

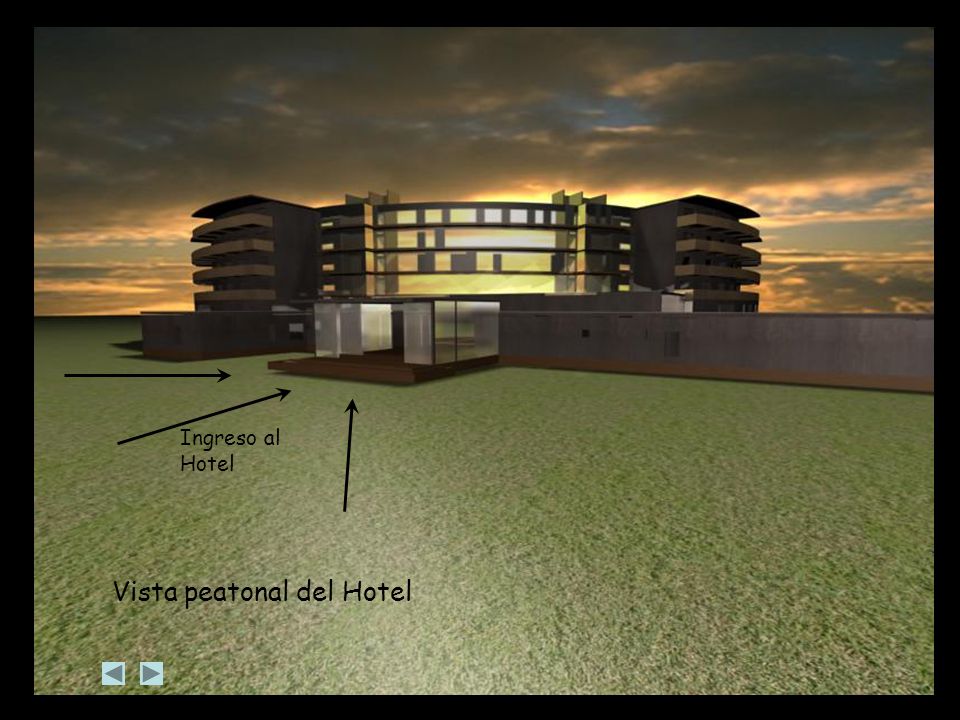

24 Vista peatonal del Hotel
Ingreso al Hotel Vista peatonal del Hotel

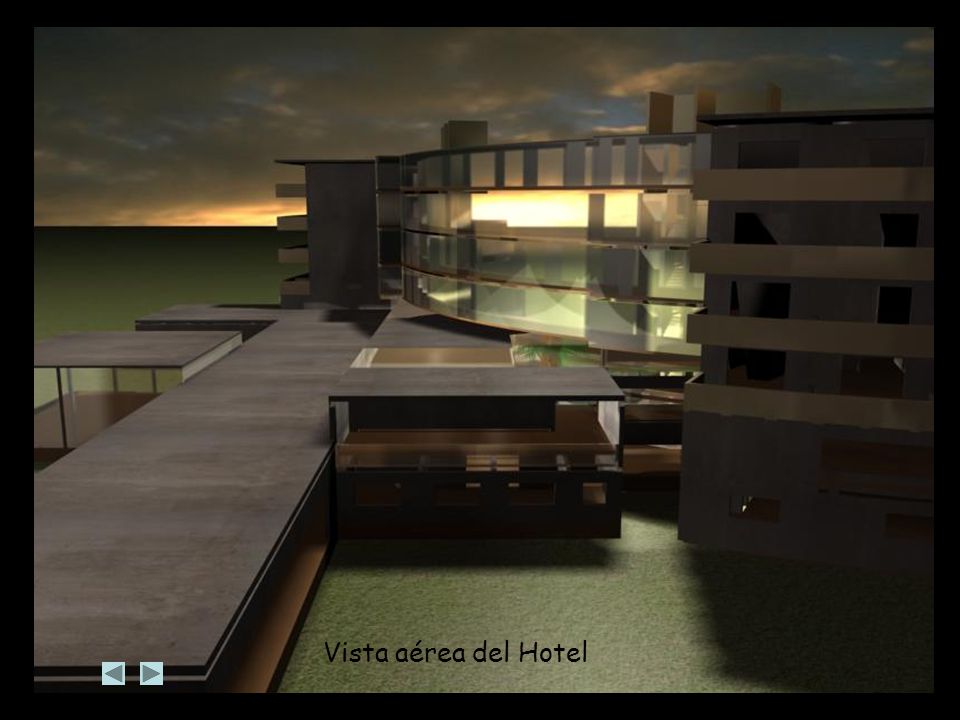

25 Vista aérea del Hotel

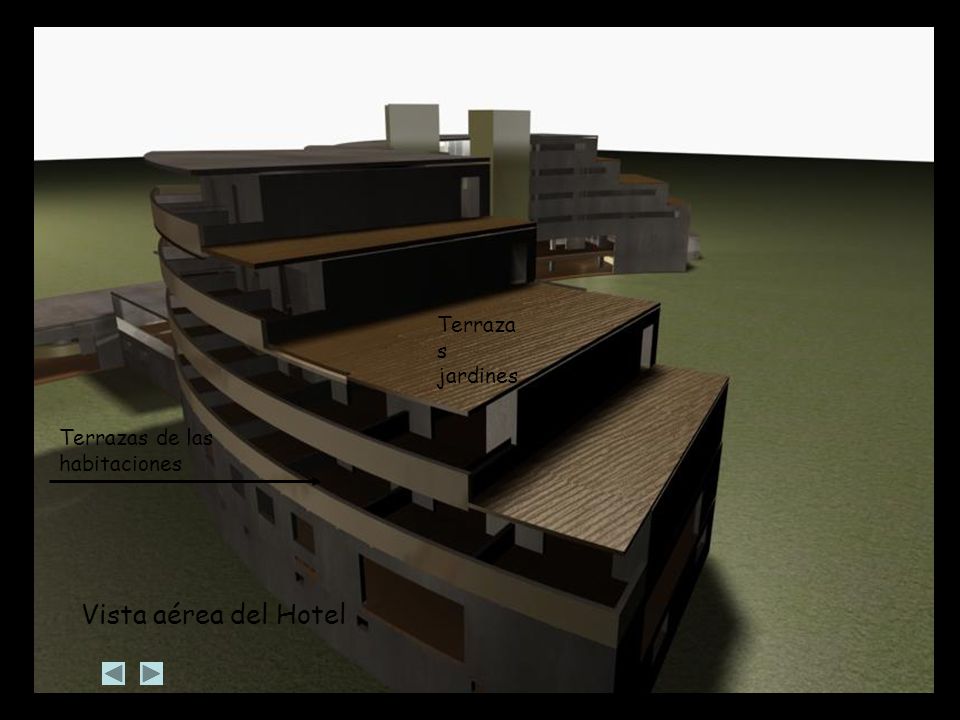

26 Terrazas jardines Terrazas de las habitaciones Vista aérea del Hotel

27 Vista aérea del Hotel

28 Techo de vidrio Vista aérea del Hotel

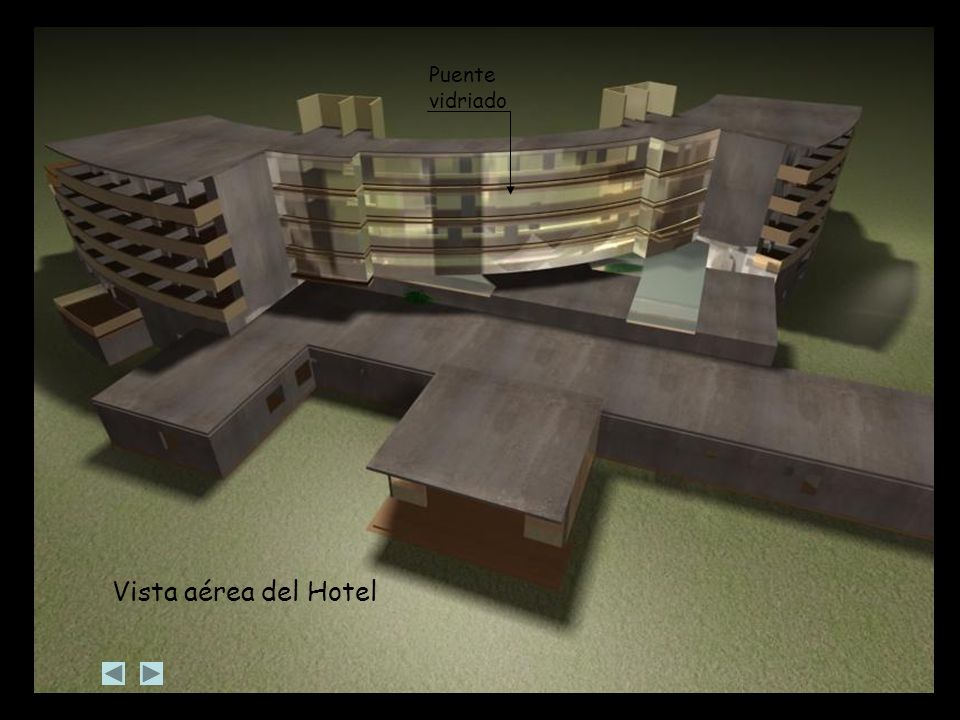

29 Puente vidriado Vista aérea del Hotel

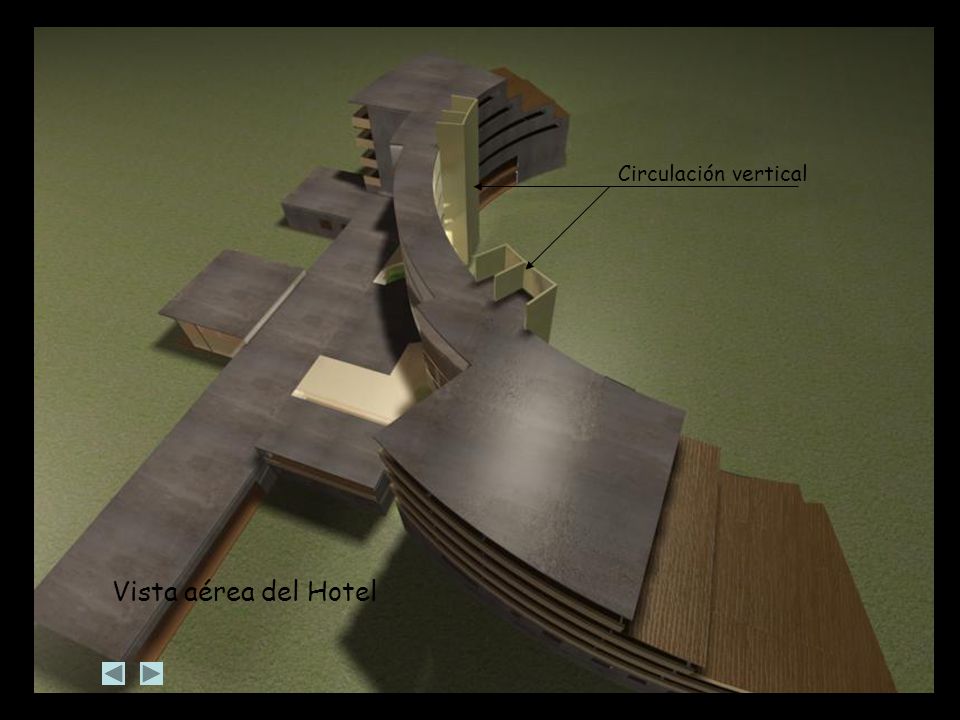

30 Circulación vertical Vista aérea del Hotel

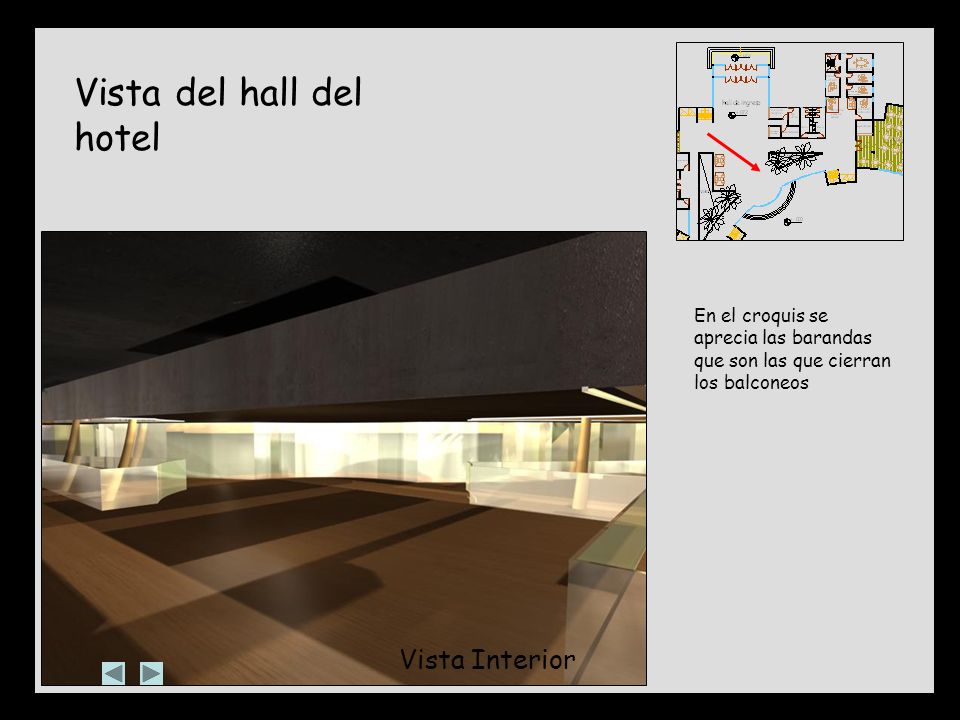

31 Vista del hall del hotel
En el croquis se aprecia las barandas que son las que cierran los balconeos Vista Interior

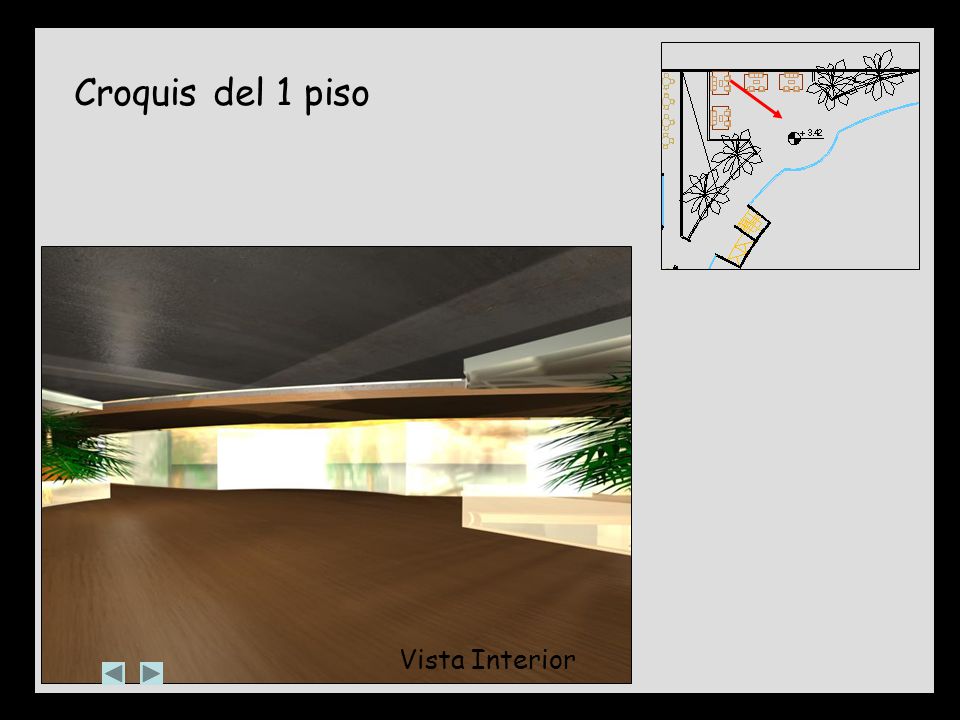

32 Croquis del 1 piso Vista Interior

33 Croquis del balconeo Vista Interior
En el croquis se aprecia el balconeo que se produce desde el primer piso al subsuelo el cual se extiende hacia fuera por la cubierta de vidrio que el hotel posee Vista Interior

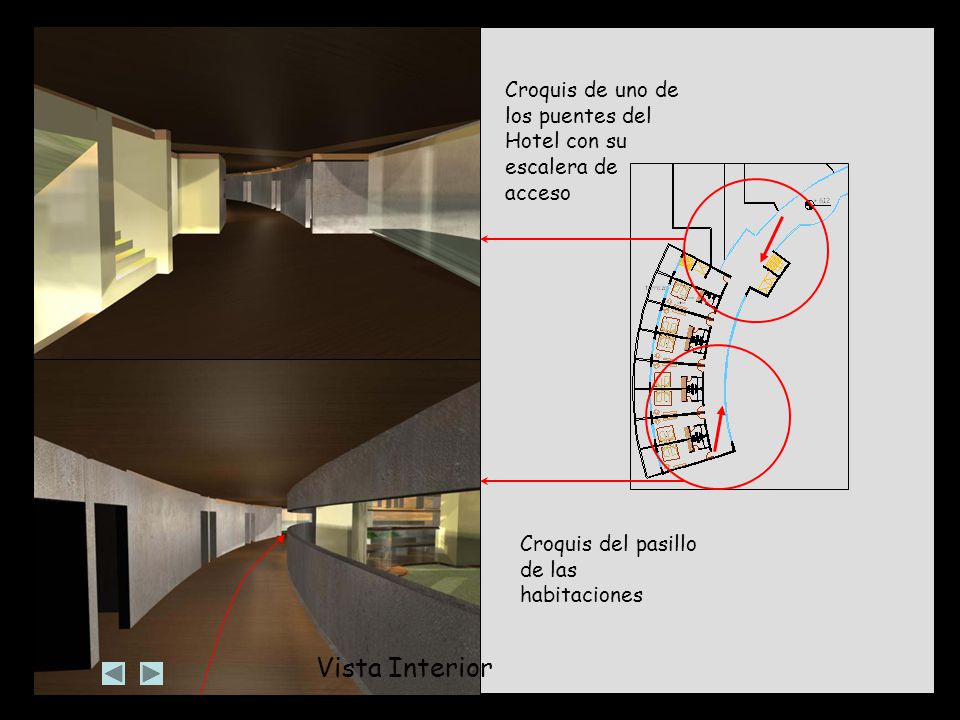

34 Croquis de uno de los puentes del Hotel con su escalera de acceso
Croquis del pasillo de las habitaciones Vista Interior

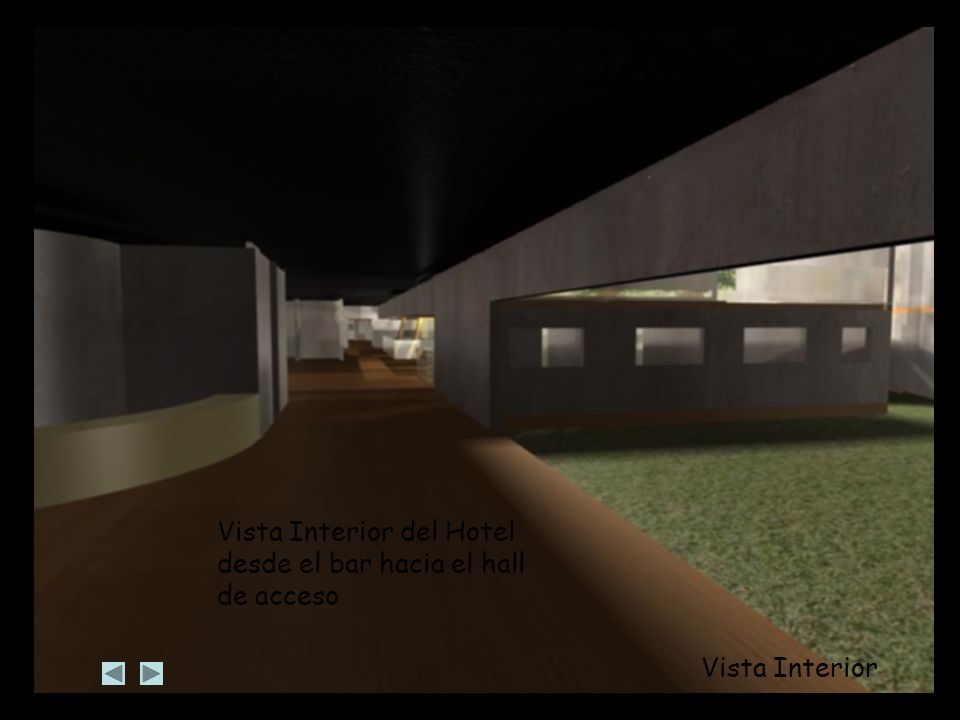

35 Vista Interior del Hotel desde el bar hacia el hall de acceso

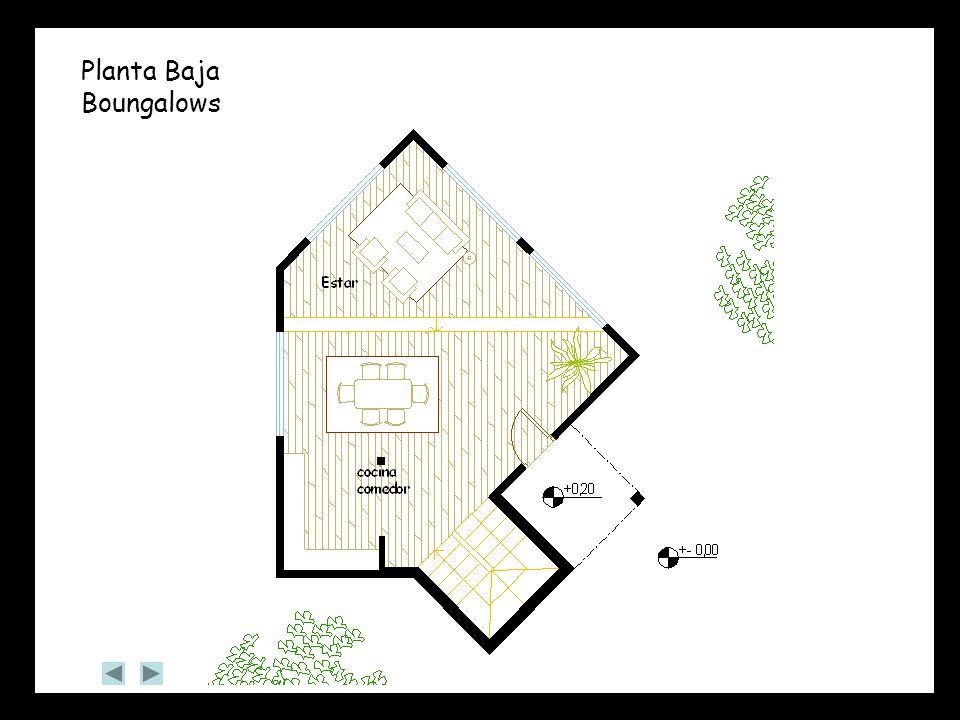

36 Planta Baja Boungalows

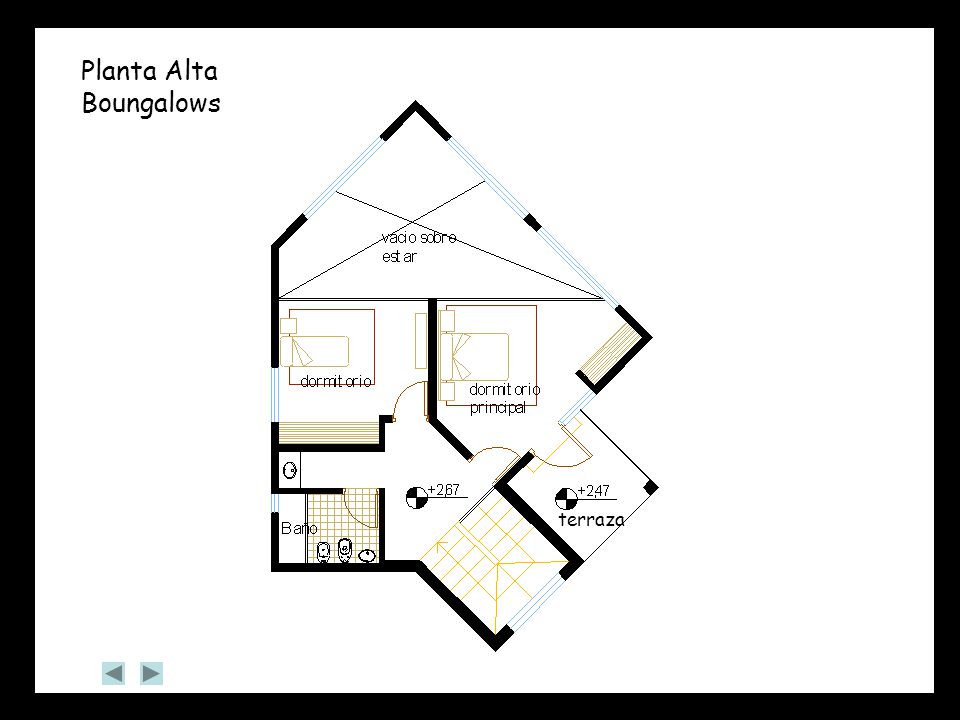

37 Planta Alta Boungalows
terraza

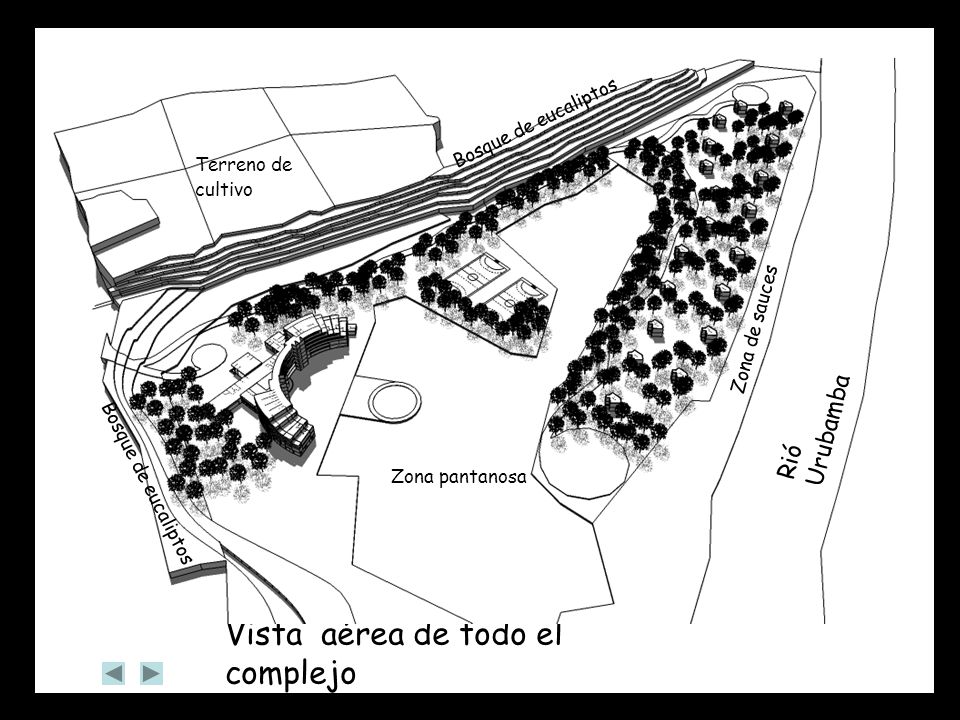

38 Vista aérea de todo el complejo
Rió Urubamba Terreno de cultivo Bosque de eucaliptos Zona pantanosa Zona de sauces Vista aérea de todo el complejo

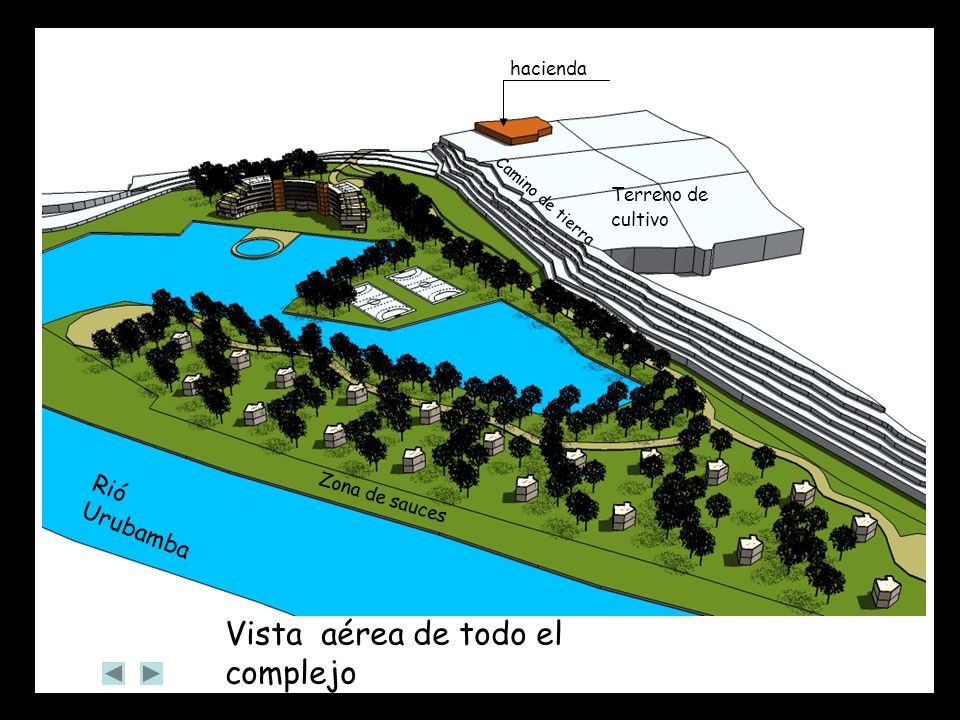

39 Vista aérea de todo el complejo
hacienda Terreno de cultivo Camino de tierra Rió Urubamba Zona de sauces Vista aérea de todo el complejo

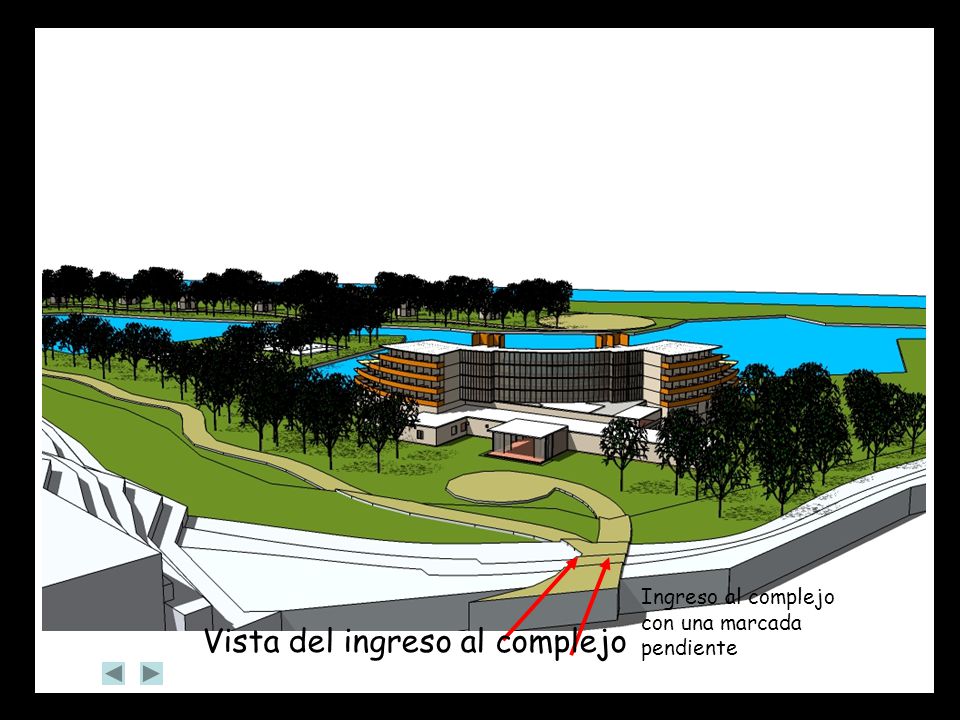

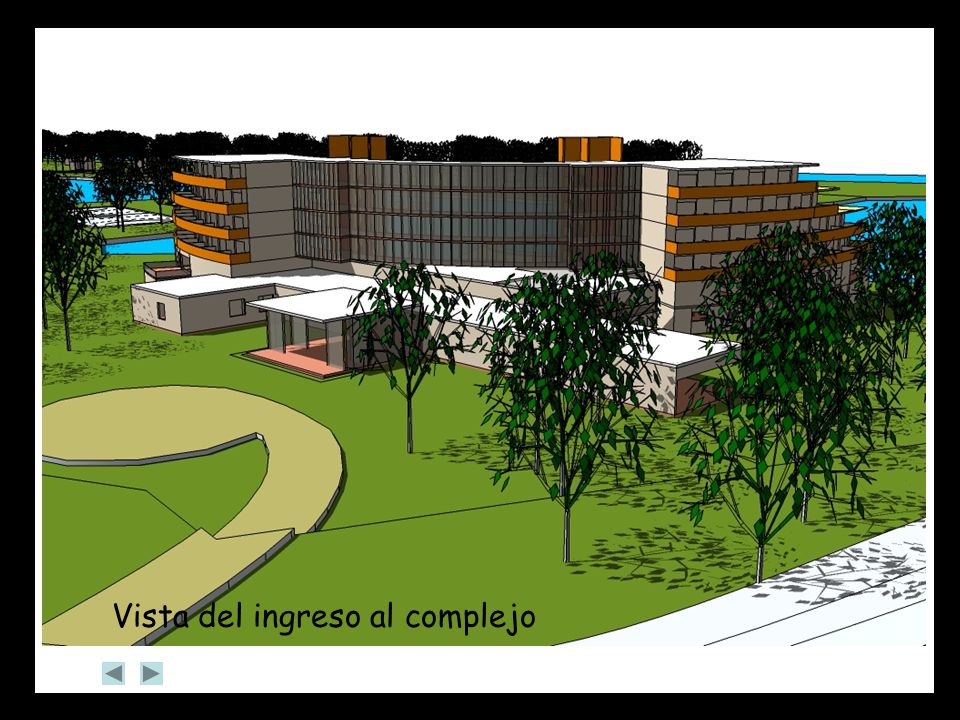

40 Vista del ingreso al complejo
Ingreso al complejo con una marcada pendiente Vista del ingreso al complejo

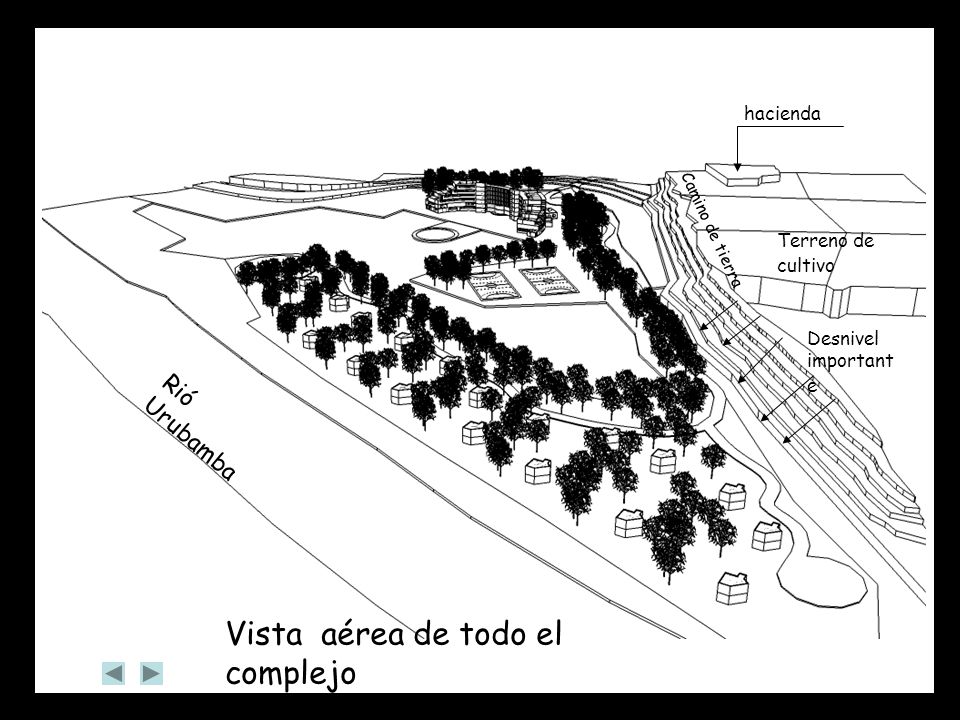

41 Vista aérea de todo el complejo
hacienda Camino de tierra Terreno de cultivo Desnivel importante Rió Urubamba Vista aérea de todo el complejo

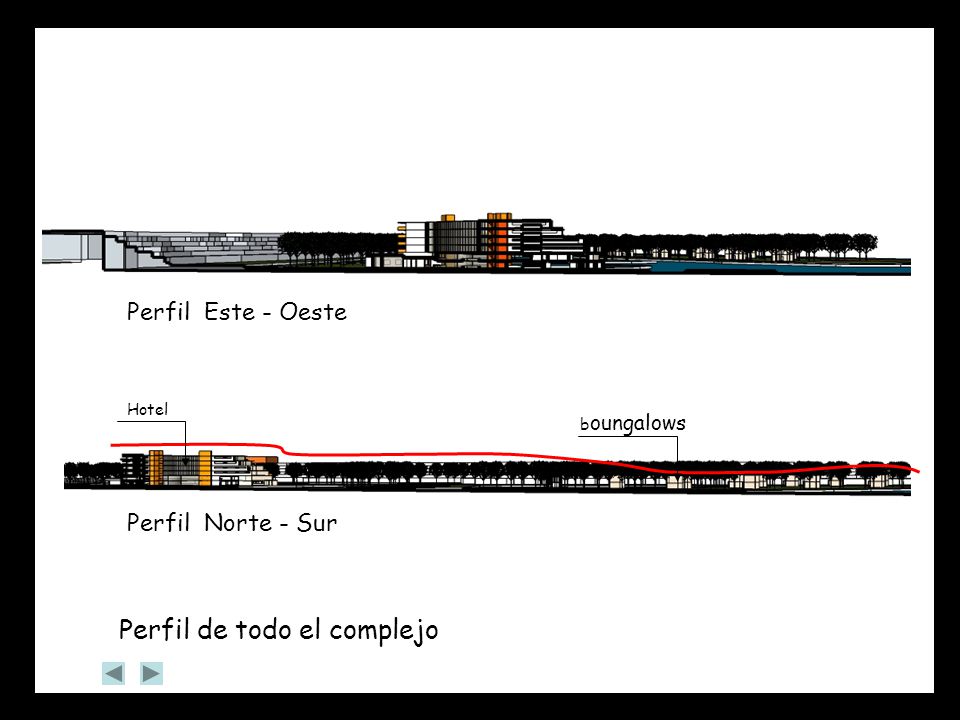

42 Perfil de todo el complejo
Perfil Este - Oeste Hotel boungalows Perfil Norte - Sur Perfil de todo el complejo

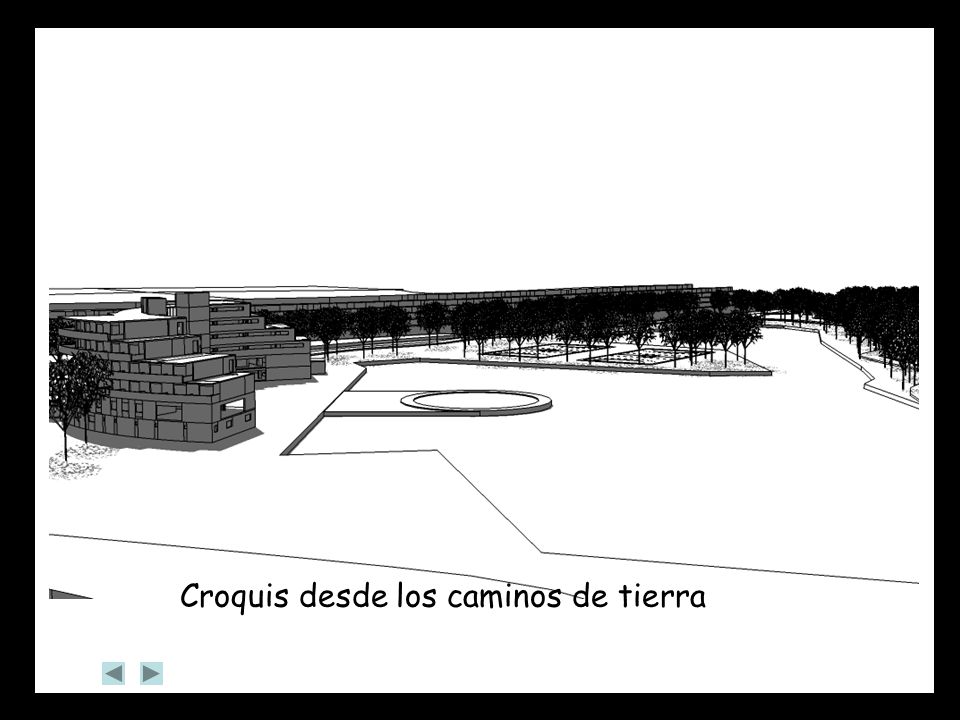

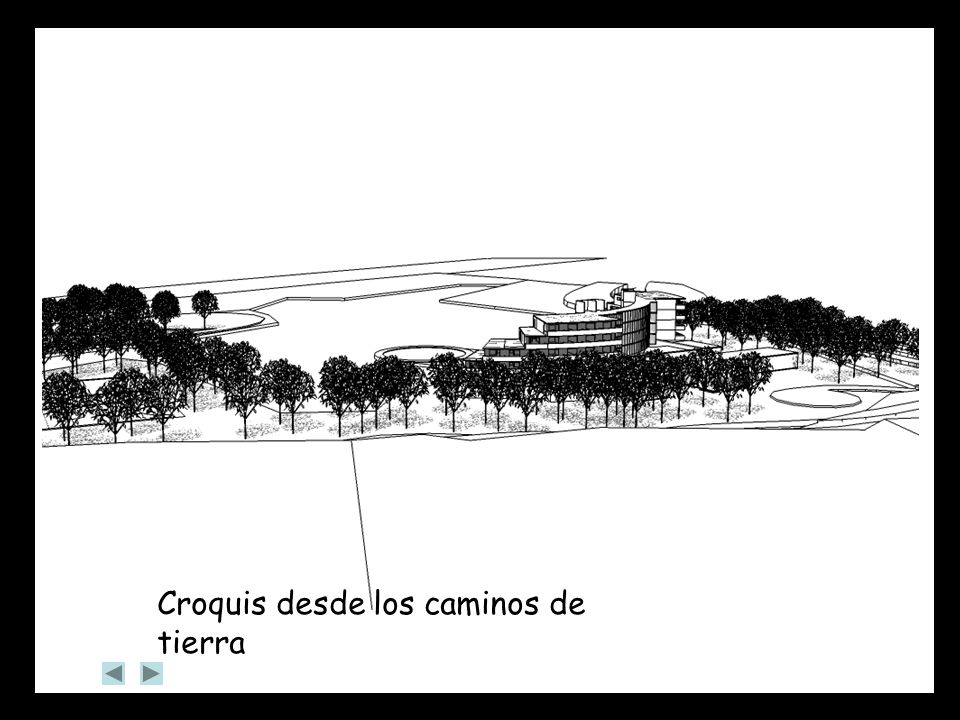

43 Croquis desde los caminos de tierra

44 Croquis desde los caminos de tierra

45 Vista del ingreso al complejo
