Introducción a la Cartografía multimedia

Presentación del tema: "Introducción a la Cartografía multimedia"— Transcripción de la presentación:

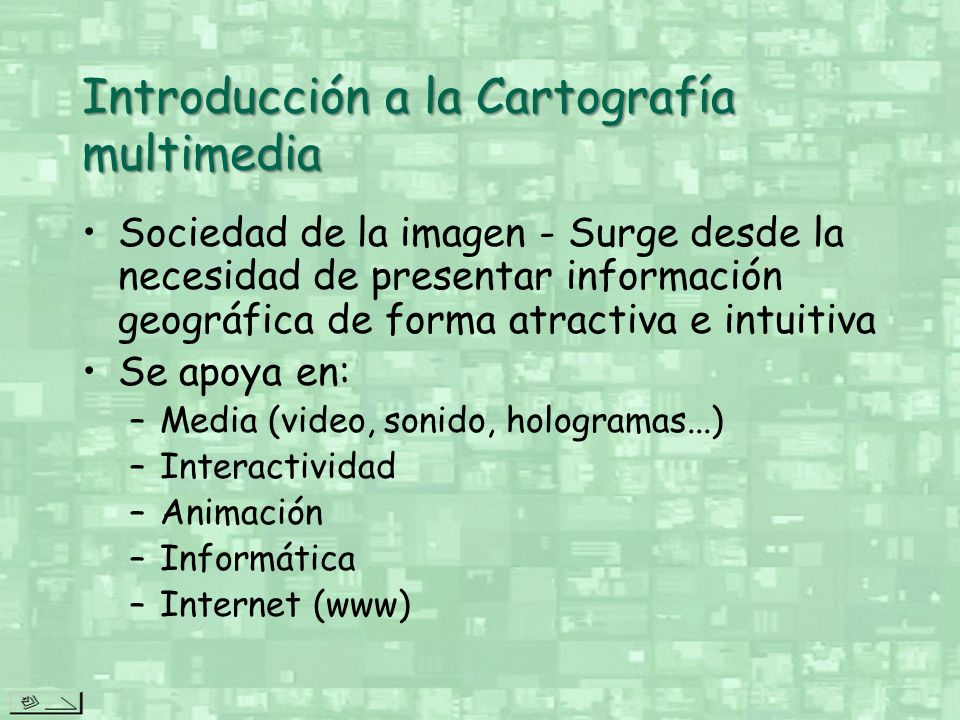

1 Introducción a la Cartografía multimedia
Sociedad de la imagen - Surge desde la necesidad de presentar información geográfica de forma atractiva e intuitiva Se apoya en: Media (video, sonido, hologramas...) Interactividad Animación Informática Internet (www)

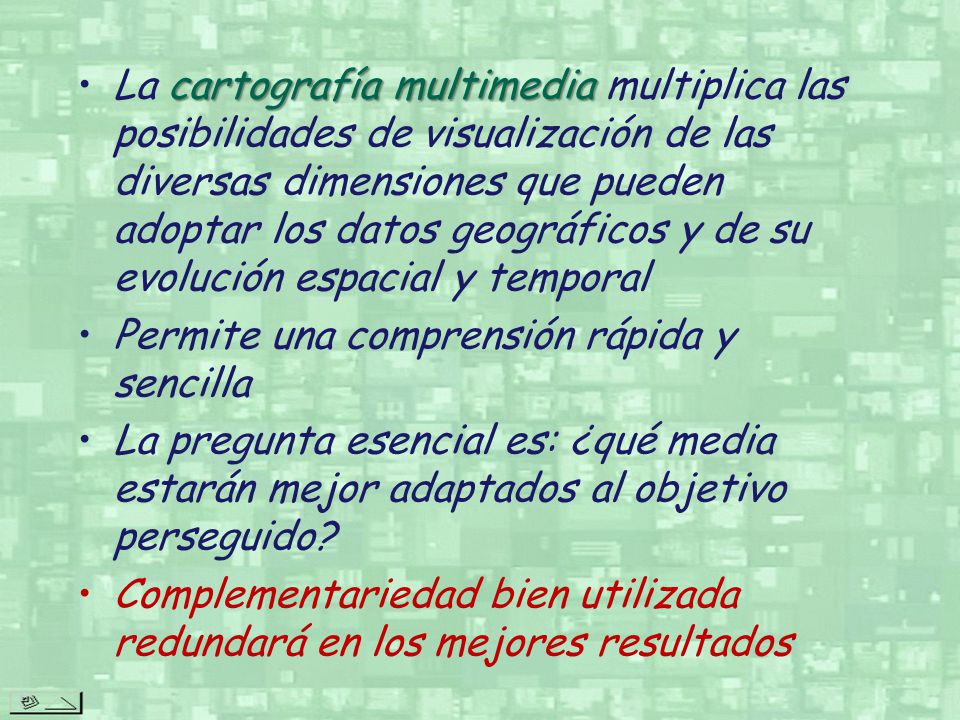

2 La cartografía multimedia multiplica las posibilidades de visualización de las diversas dimensiones que pueden adoptar los datos geográficos y de su evolución espacial y temporal Permite una comprensión rápida y sencilla La pregunta esencial es: ¿qué media estarán mejor adaptados al objetivo perseguido? Complementariedad bien utilizada redundará en los mejores resultados

3 Algunas definiciones Multimedia
Orígenes: representación secuencial de imágenes (a modo de diapositivas) acompañada de sonido - diaporama Hoy: media combinados con estructura de vínculos interactiva (multimedia interactiva) Multimedia es interacción con múltiples formas de media (texto, gráficos, imágenes, sonido, narración oral, animación, video) apoyada por el ordenador e internet

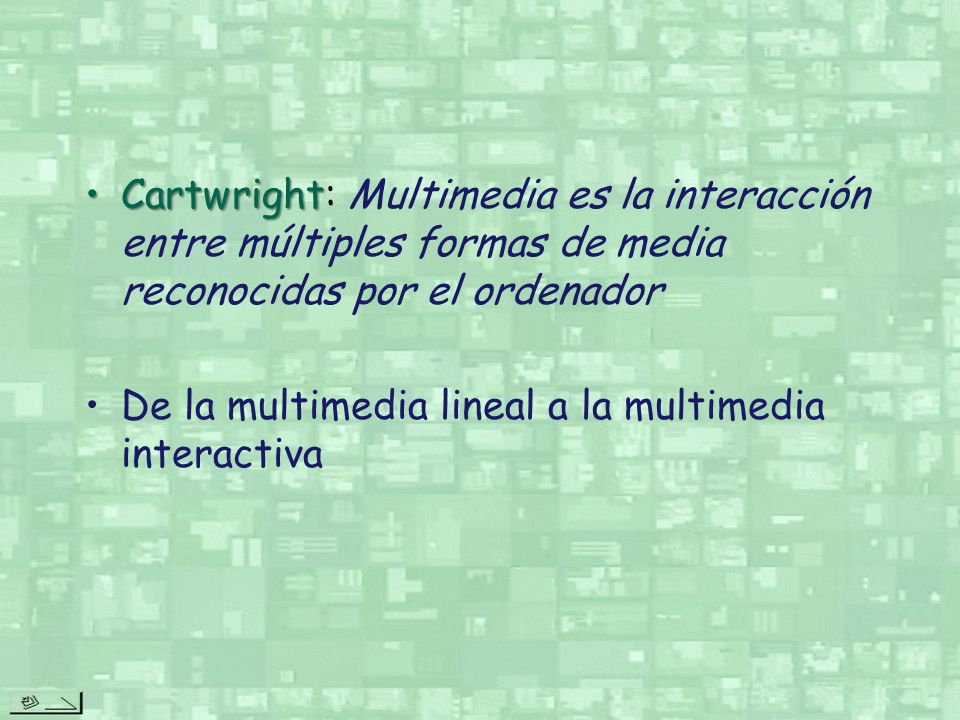

4 Cartwright: Multimedia es la interacción entre múltiples formas de media reconocidas por el ordenador De la multimedia lineal a la multimedia interactiva

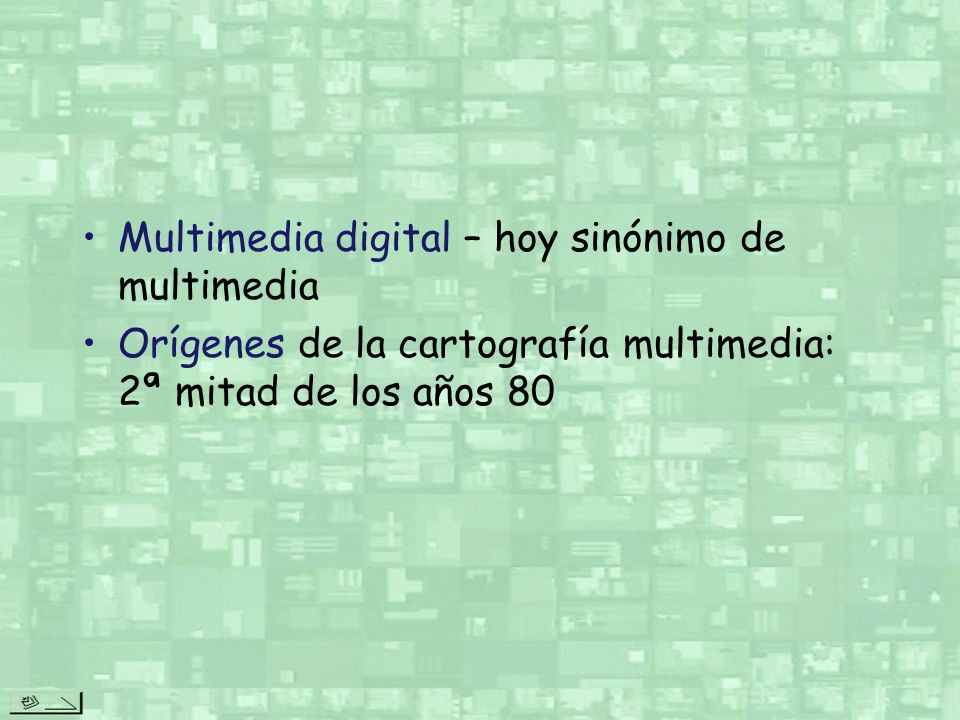

5 Multimedia digital – hoy sinónimo de multimedia
Orígenes de la cartografía multimedia: 2ª mitad de los años 80

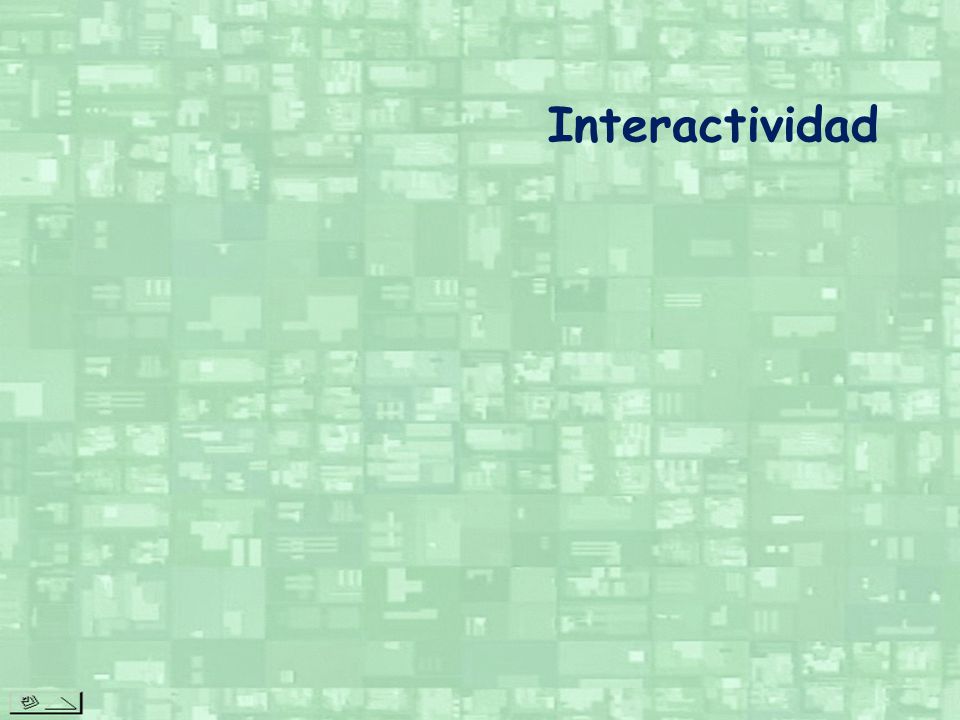

6 Interactividad

7 Interactividad – hipertexto y sus corolarios
El hipertexto permite relacionar los objetos entre ellos y con las entidades que los describen. Desplazamiento no lineal entre un corpus de información. Se define como un conjunto de nodos conectados entre sí por vínculos indiferenciados (Raper, 1991). Los nodos pueden estar constituidos por cualquier tipo de elemento (textual, gráficos, sonoro…)

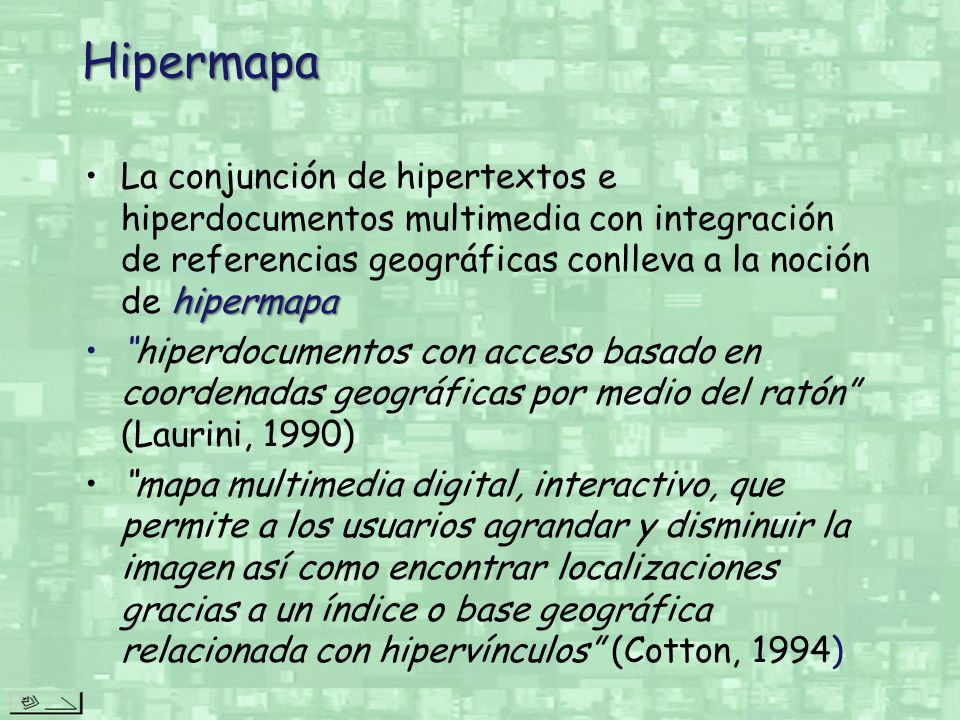

8 Hipermapa La conjunción de hipertextos e hiperdocumentos multimedia con integración de referencias geográficas conlleva a la noción de hipermapa “hiperdocumentos con acceso basado en coordenadas geográficas por medio del ratón” (Laurini, 1990) “mapa multimedia digital, interactivo, que permite a los usuarios agrandar y disminuir la imagen así como encontrar localizaciones gracias a un índice o base geográfica relacionada con hipervínculos” (Cotton, 1994)

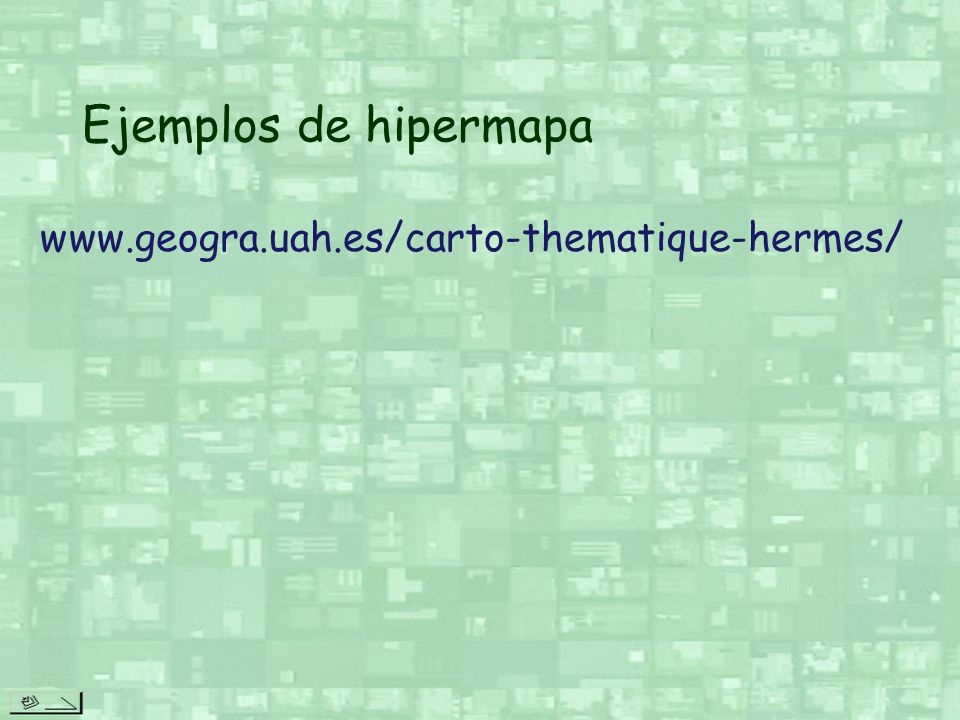

9 Ejemplos de hipermapa

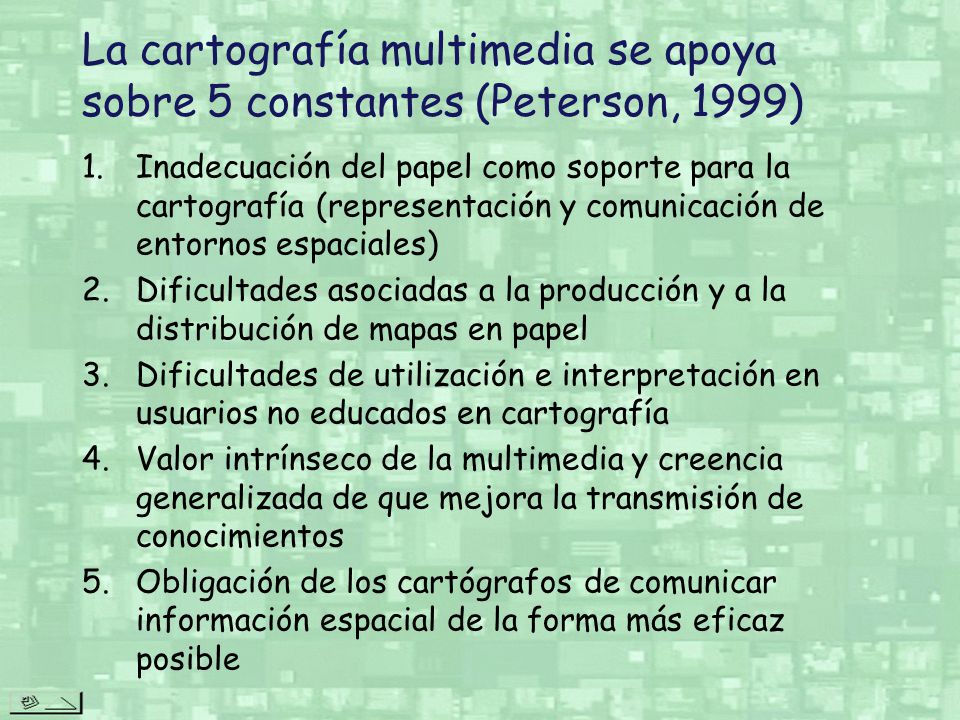

10 La cartografía multimedia se apoya sobre 5 constantes (Peterson, 1999)
Inadecuación del papel como soporte para la cartografía (representación y comunicación de entornos espaciales) Dificultades asociadas a la producción y a la distribución de mapas en papel Dificultades de utilización e interpretación en usuarios no educados en cartografía Valor intrínseco de la multimedia y creencia generalizada de que mejora la transmisión de conocimientos Obligación de los cartógrafos de comunicar información espacial de la forma más eficaz posible

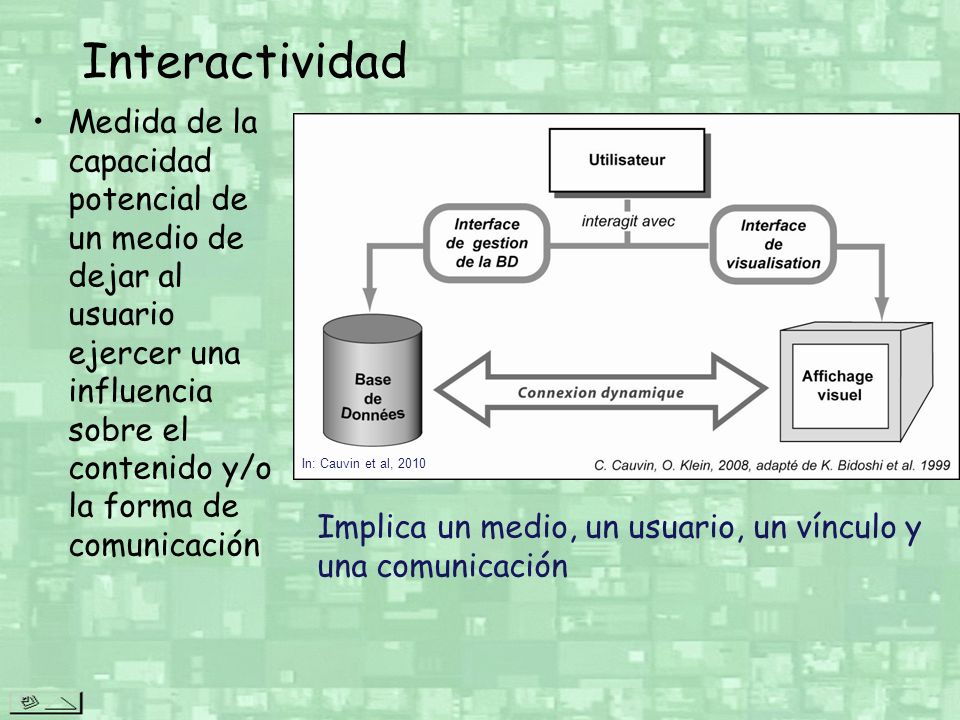

11 Interactividad Medida de la capacidad potencial de un medio de dejar al usuario ejercer una influencia sobre el contenido y/o la forma de comunicación In: Cauvin et al, 2010 Implica un medio, un usuario, un vínculo y una comunicación

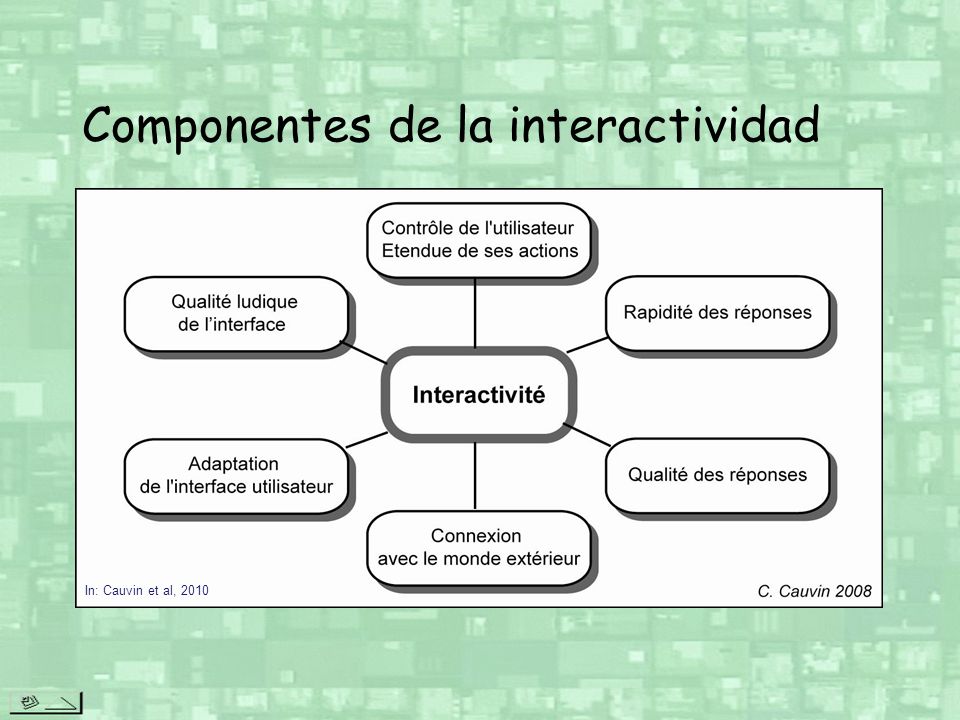

12 Componentes de la interactividad
In: Cauvin et al, 2010

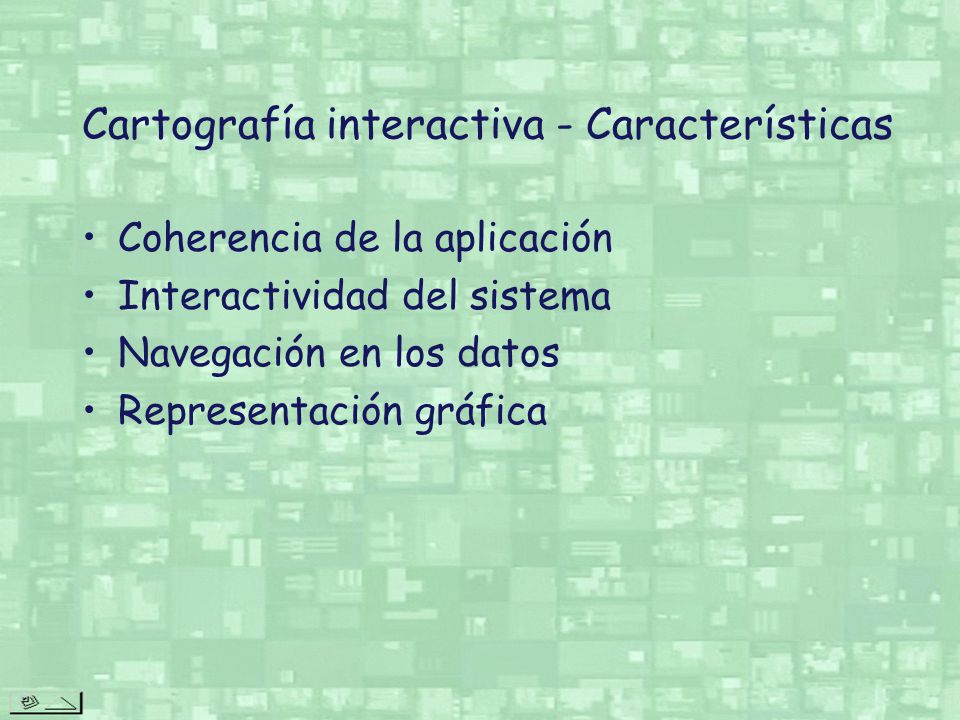

13 Cartografía interactiva - Características
Coherencia de la aplicación Interactividad del sistema Navegación en los datos Representación gráfica

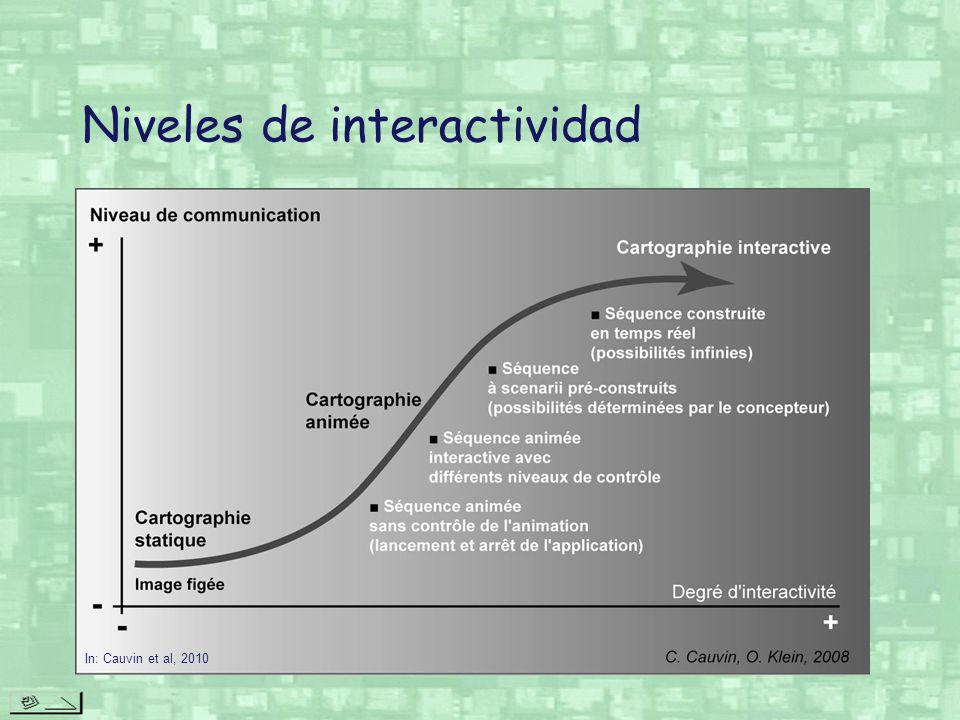

14 Niveles de interactividad
In: Cauvin et al, 2010

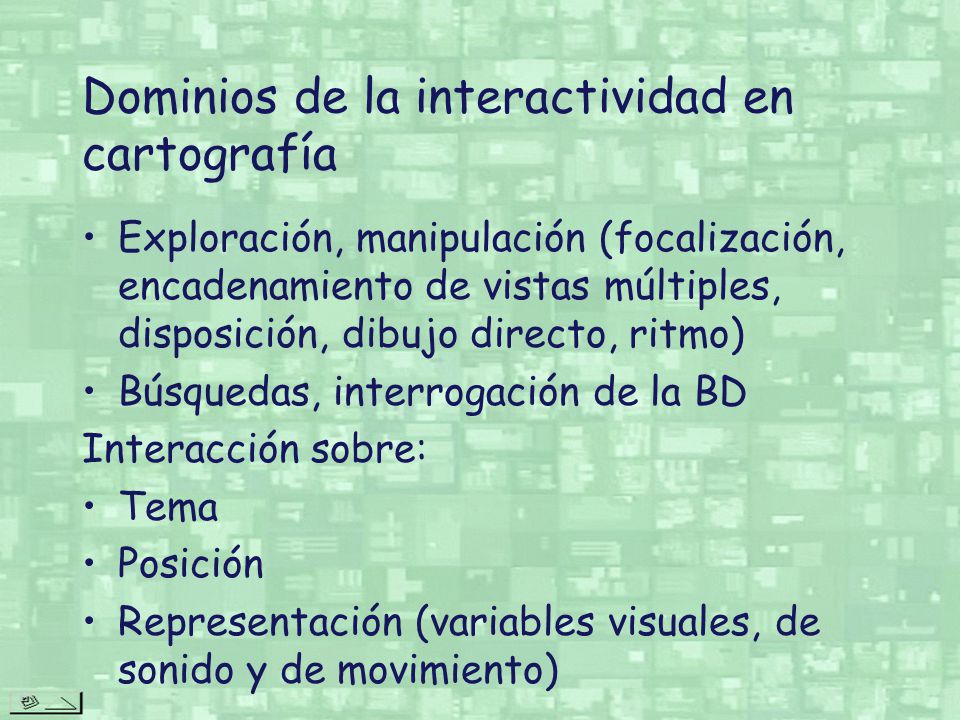

15 Dominios de la interactividad en cartografía
Exploración, manipulación (focalización, encadenamiento de vistas múltiples, disposición, dibujo directo, ritmo) Búsquedas, interrogación de la BD Interacción sobre: Tema Posición Representación (variables visuales, de sonido y de movimiento)

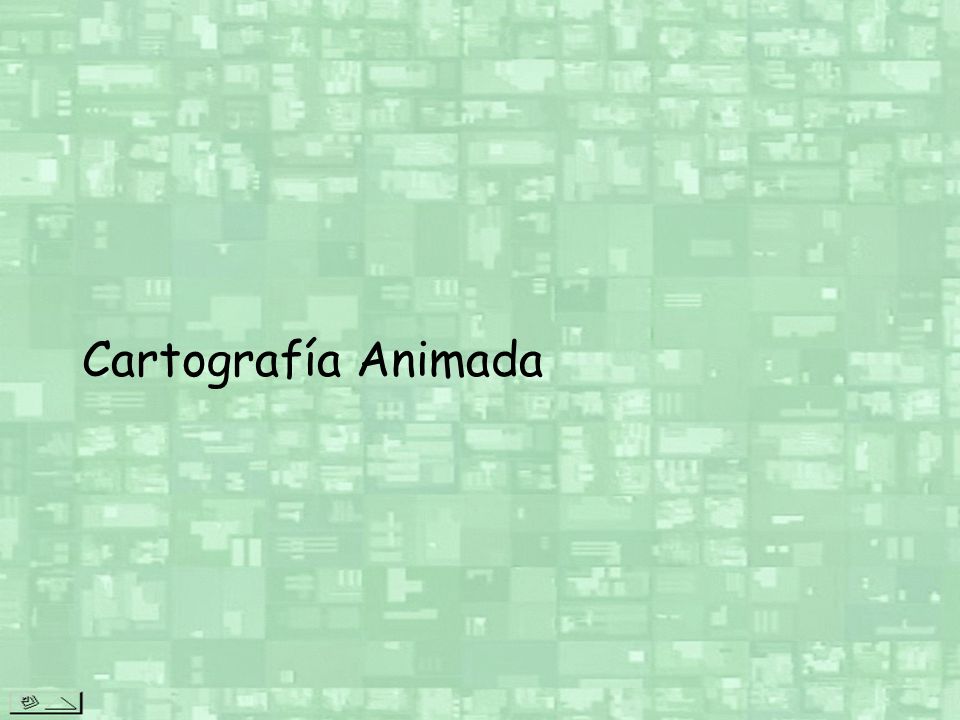

16 Cartografía Animada

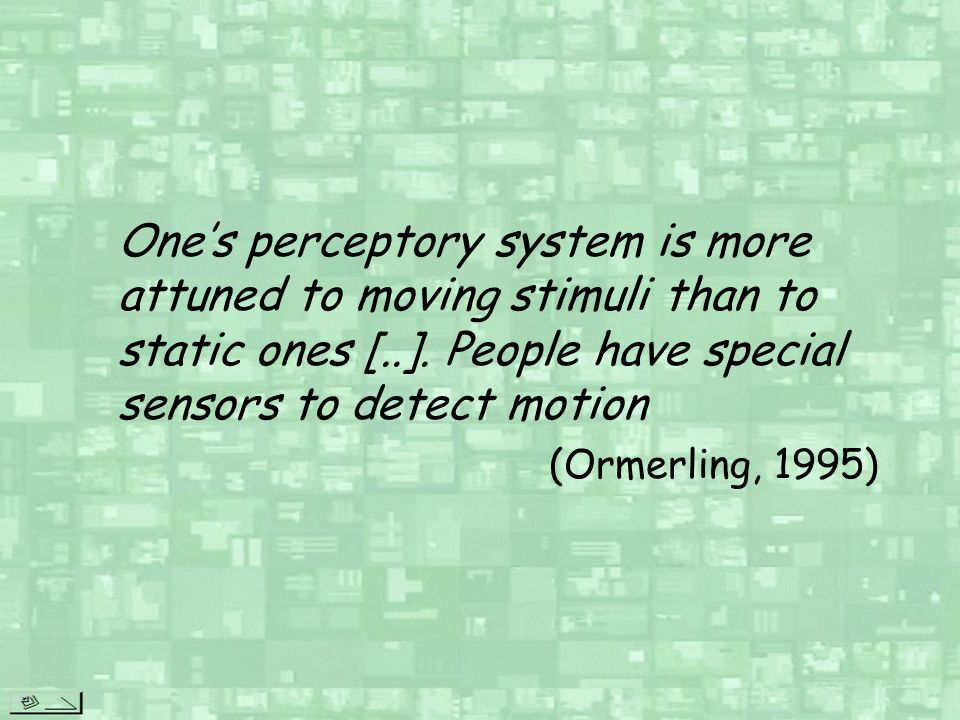

17 One’s perceptory system is more attuned to moving stimuli than to static ones [..]. People have special sensors to detect motion (Ormerling, 1995)

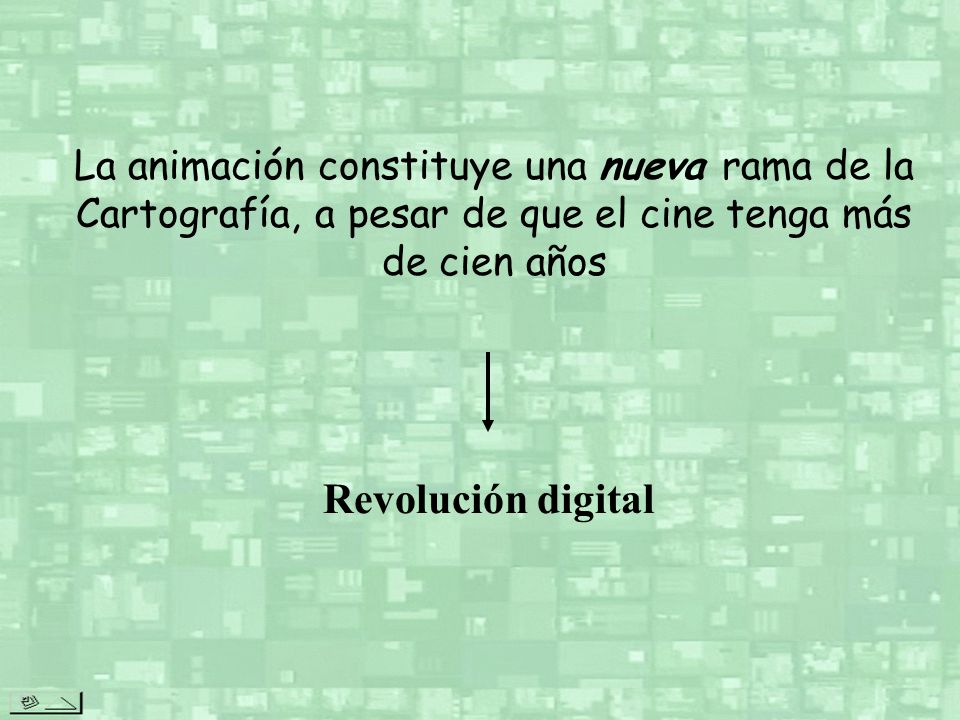

18 La animación constituye una nueva rama de la Cartografía, a pesar de que el cine tenga más de cien años Revolución digital

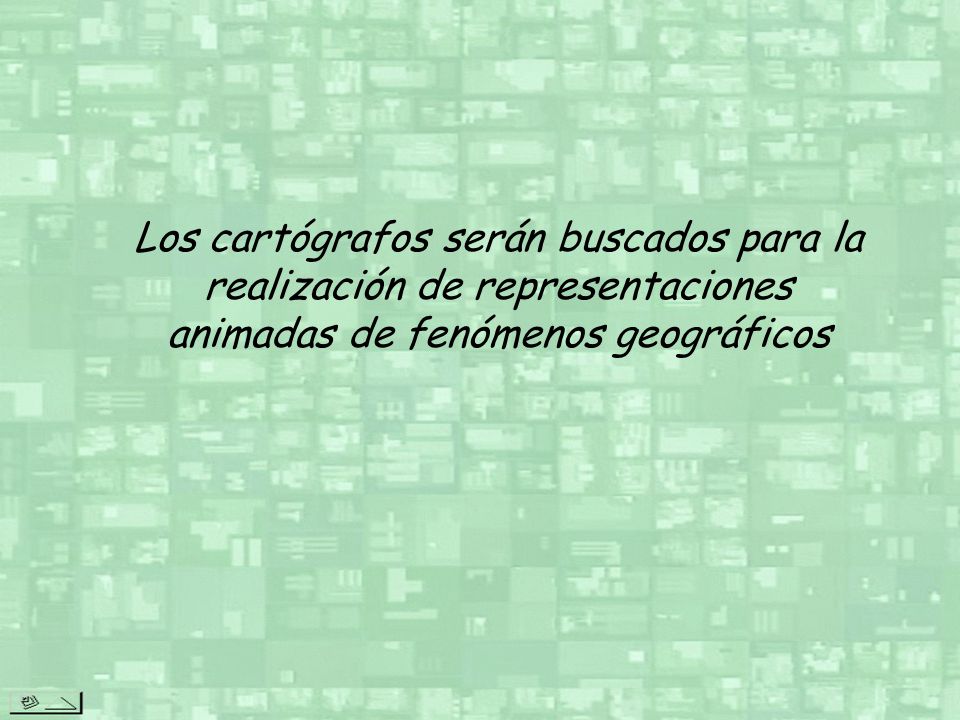

19 Los cartógrafos serán buscados para la realización de representaciones animadas de fenómenos geográficos

20 Algún tipo de animación es necesario
MacEarchen (1994) define mapa como dynamic interactive spatial information tools Algún tipo de animación es necesario

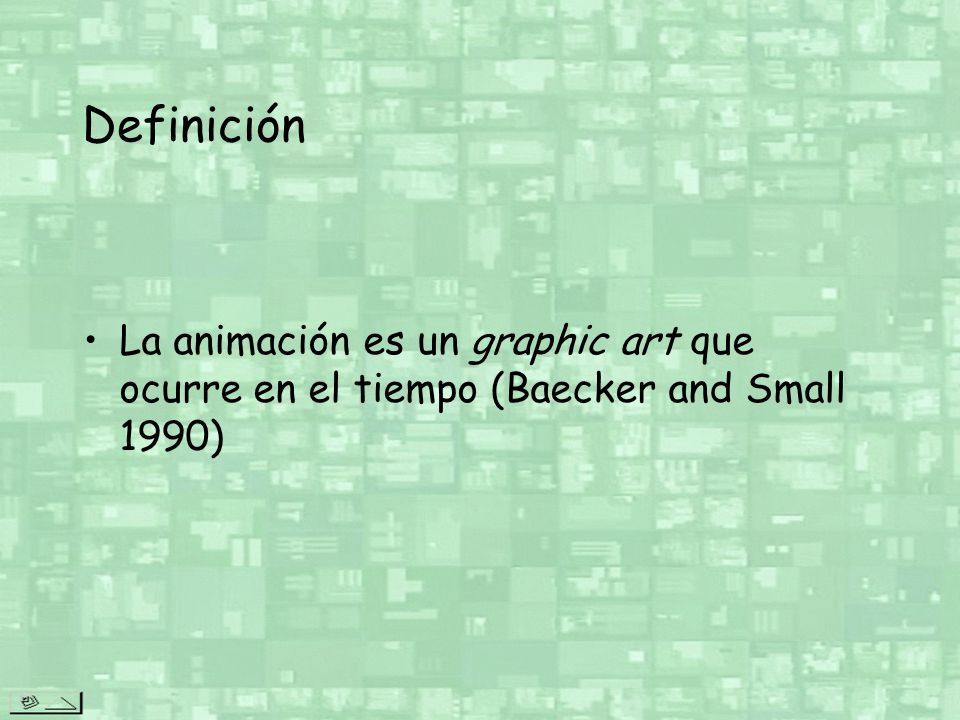

21 Definición La animación es un graphic art que ocurre en el tiempo (Baecker and Small 1990)

22 Páginas ojeadas rápidamente

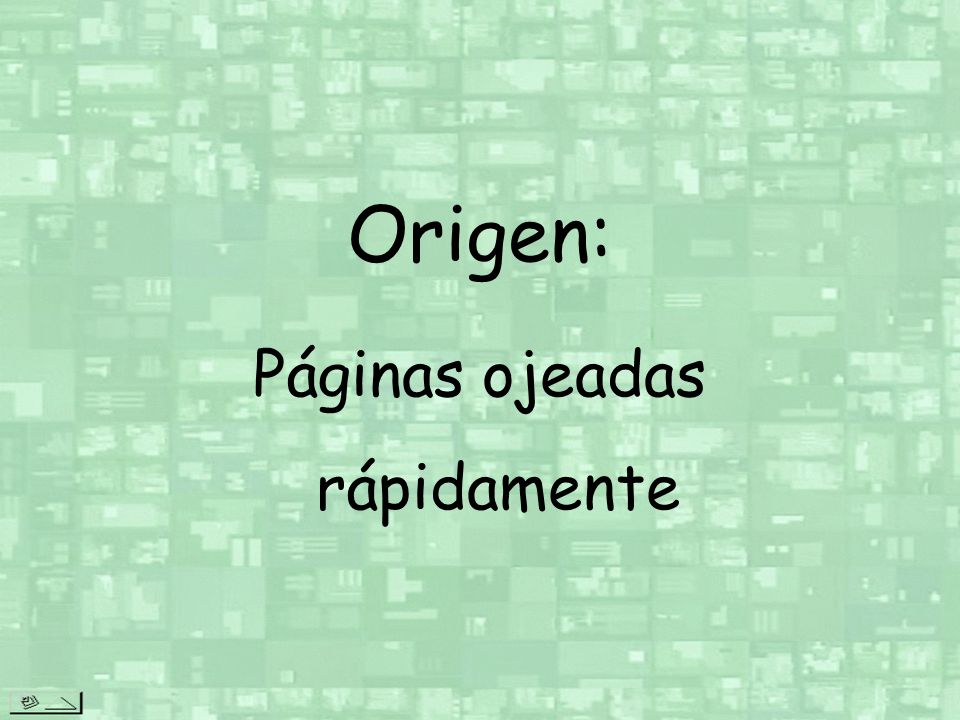

Origen: Páginas ojeadas rápidamente

23 Percepción de los mapas dinámicos

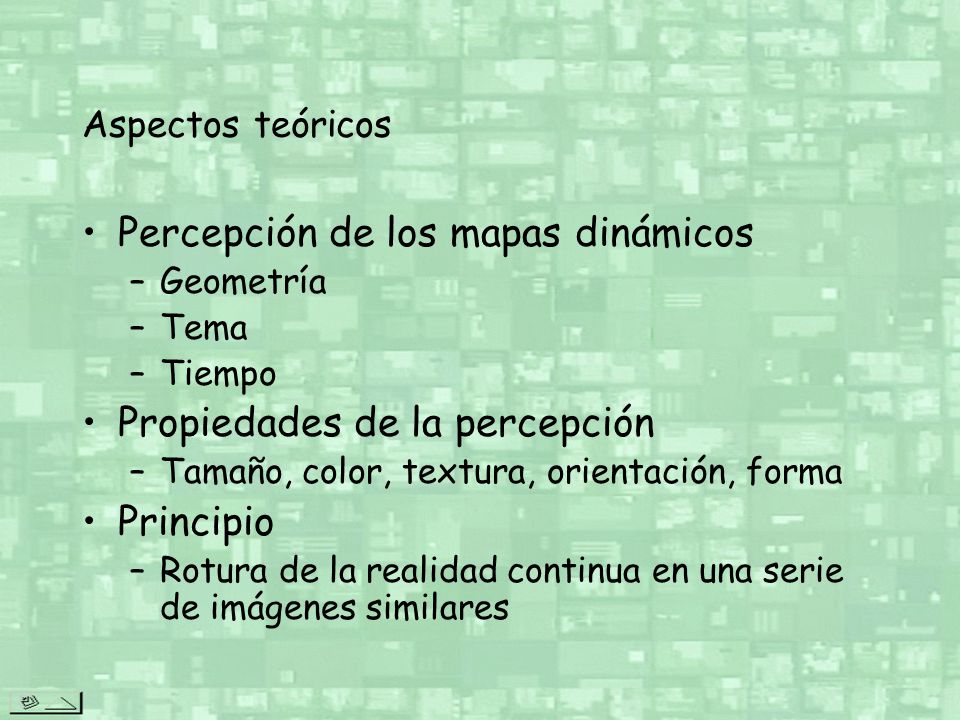

Aspectos teóricos Percepción de los mapas dinámicos Geometría Tema Tiempo Propiedades de la percepción Tamaño, color, textura, orientación, forma Principio Rotura de la realidad continua en una serie de imágenes similares

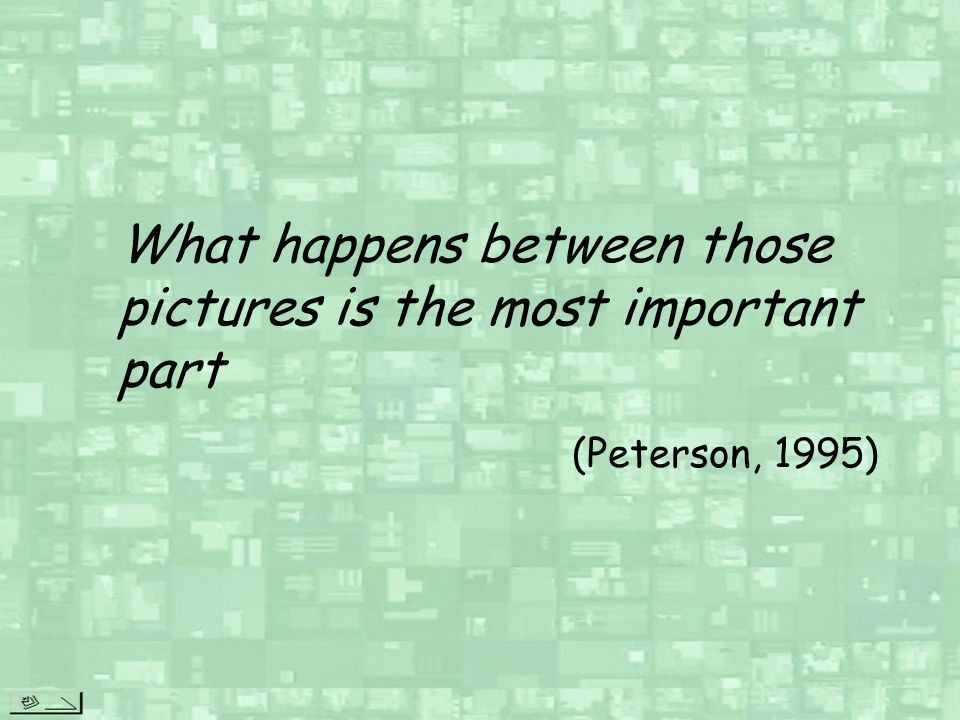

24 What happens between those pictures is the most important part
(Peterson, 1995)

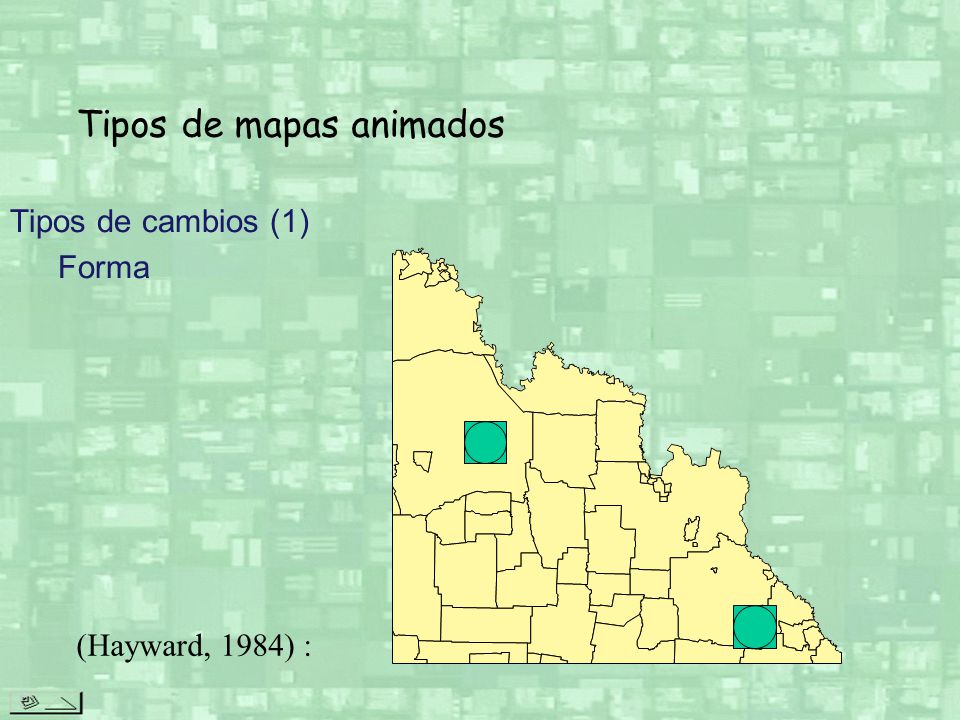

25 Tipos de mapas animados
Tipos de cambios (1) Forma (Hayward, 1984) :

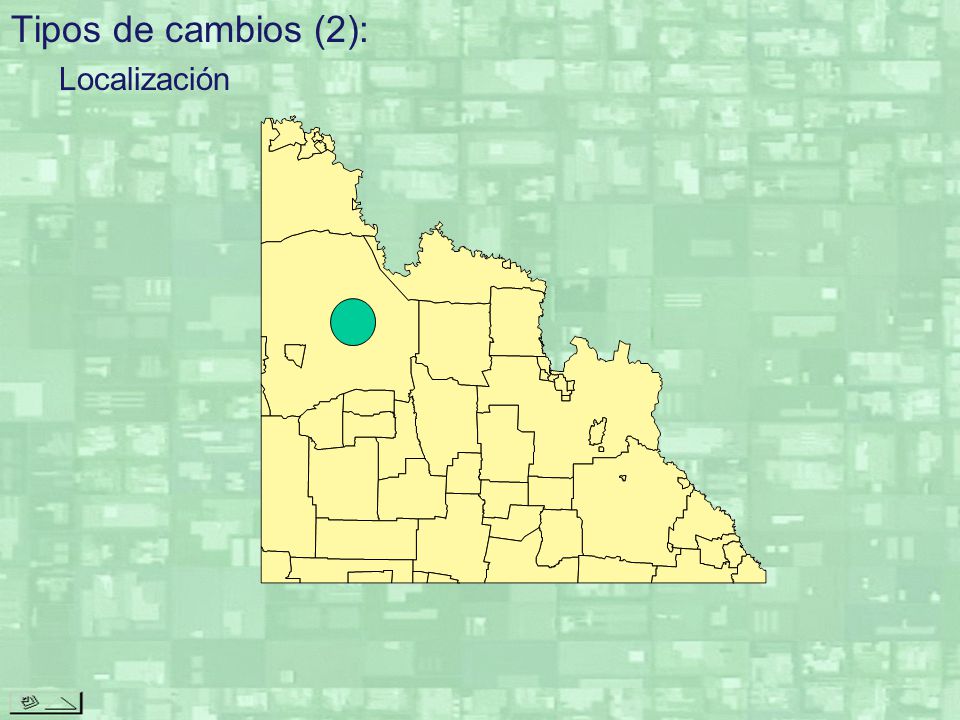

26 Tipos de cambios (2): Localización

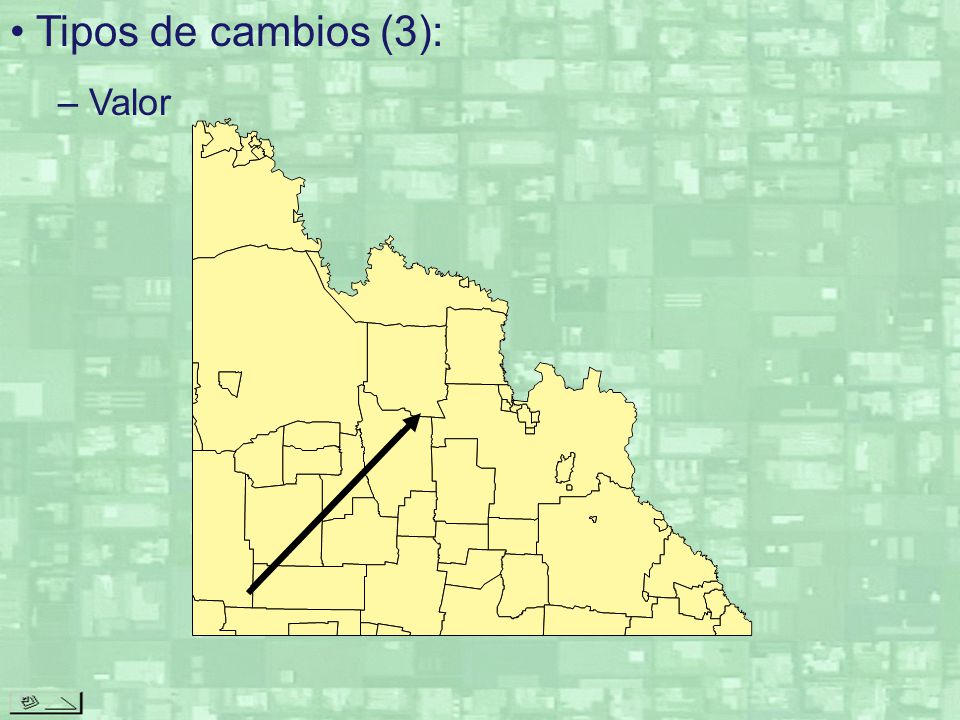

27 Tipos de cambios (3): Valor

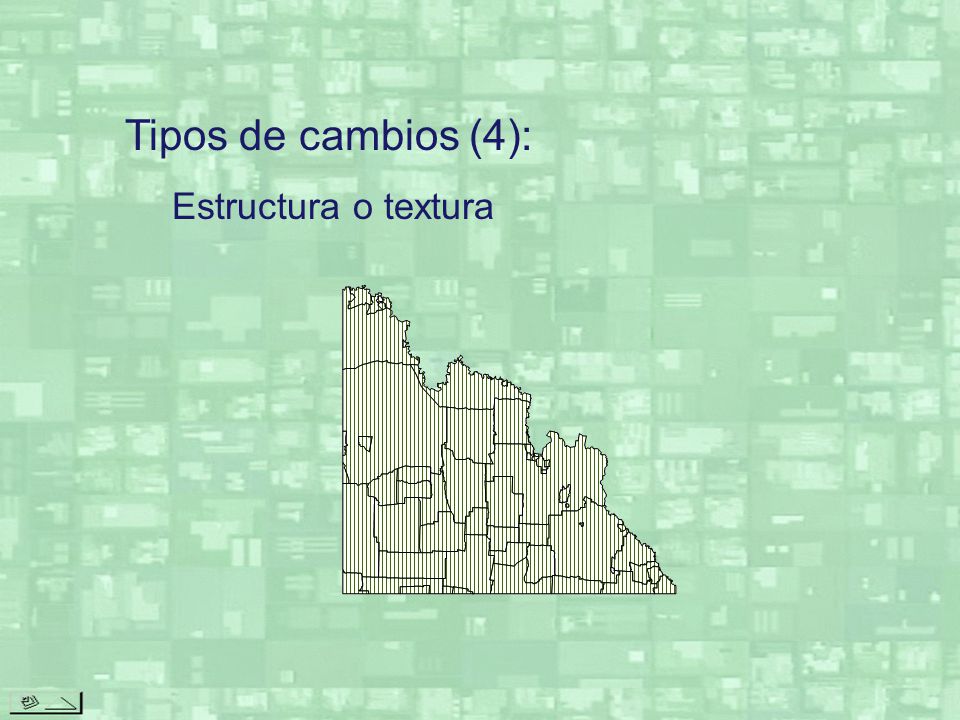

28 Tipos de cambios (4): Estructura o textura

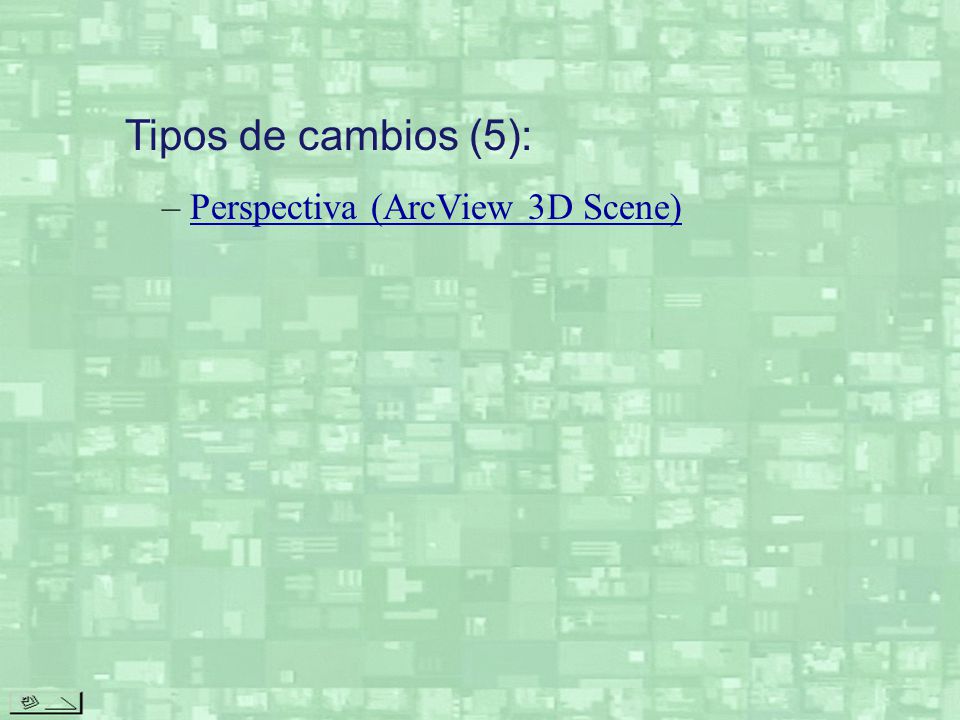

29 Tipos de cambios (5): Perspectiva (ArcView 3D Scene)

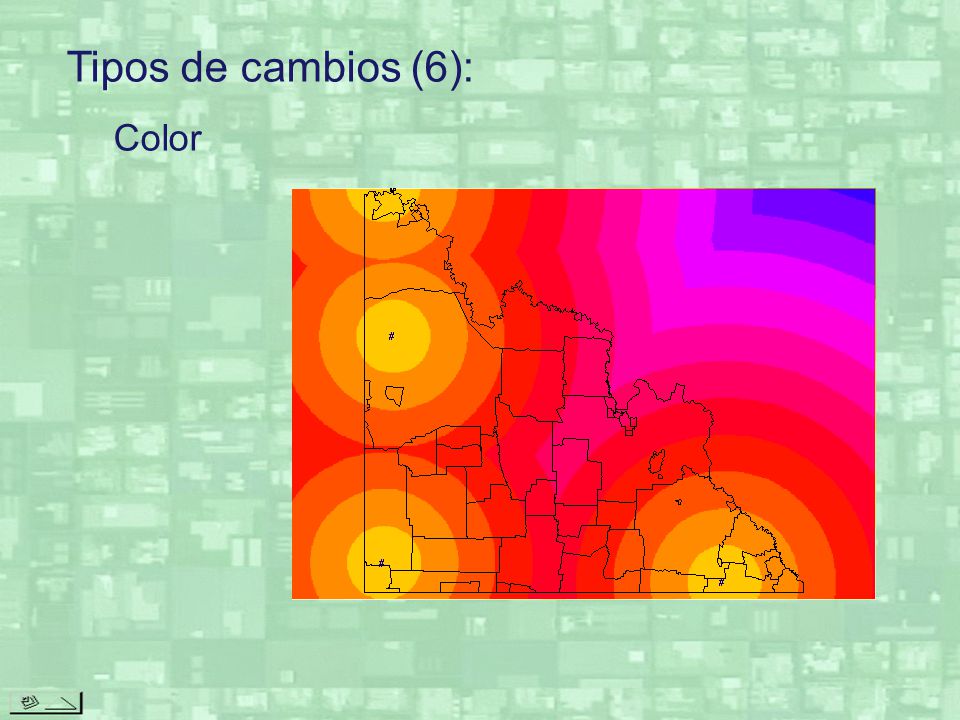

30 Tipos de cambios (6): Color

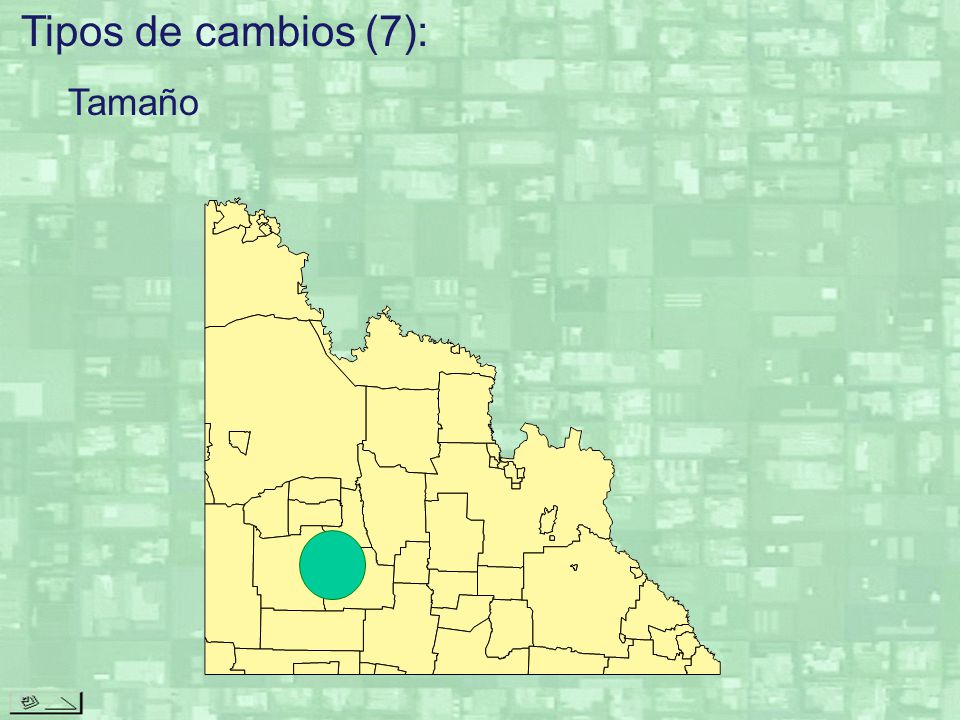

31 Tipos de cambios (7): Tamaño

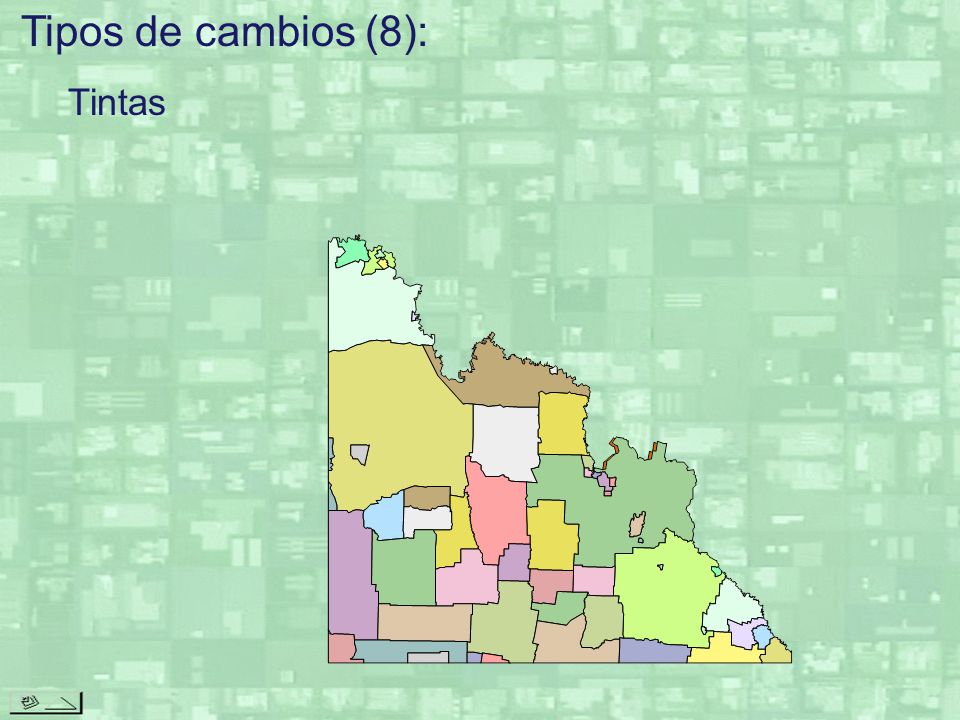

32 Tipos de cambios (8): Tintas

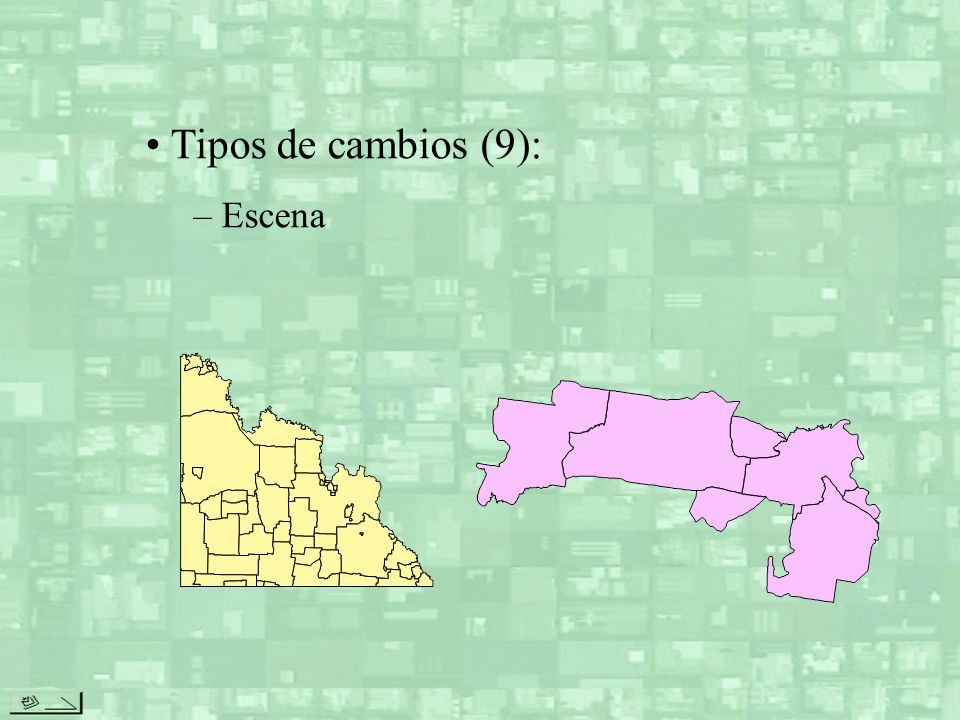

33 Tipos de cambios (9): Escena

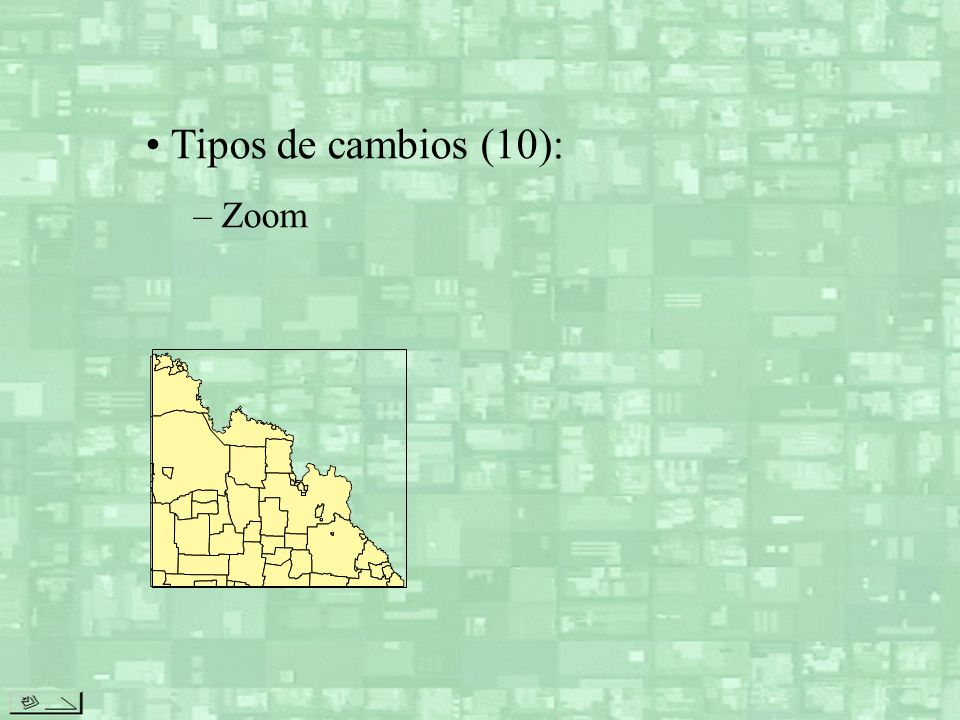

34 Tipos de cambios (10): Zoom

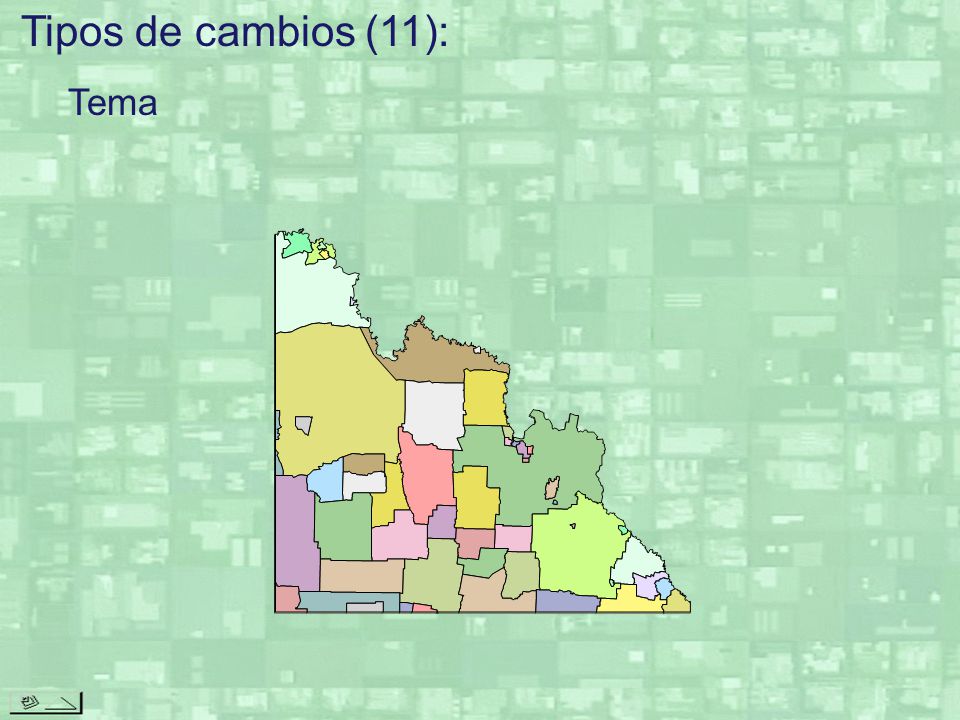

35 Tipos de cambios (11): Tema

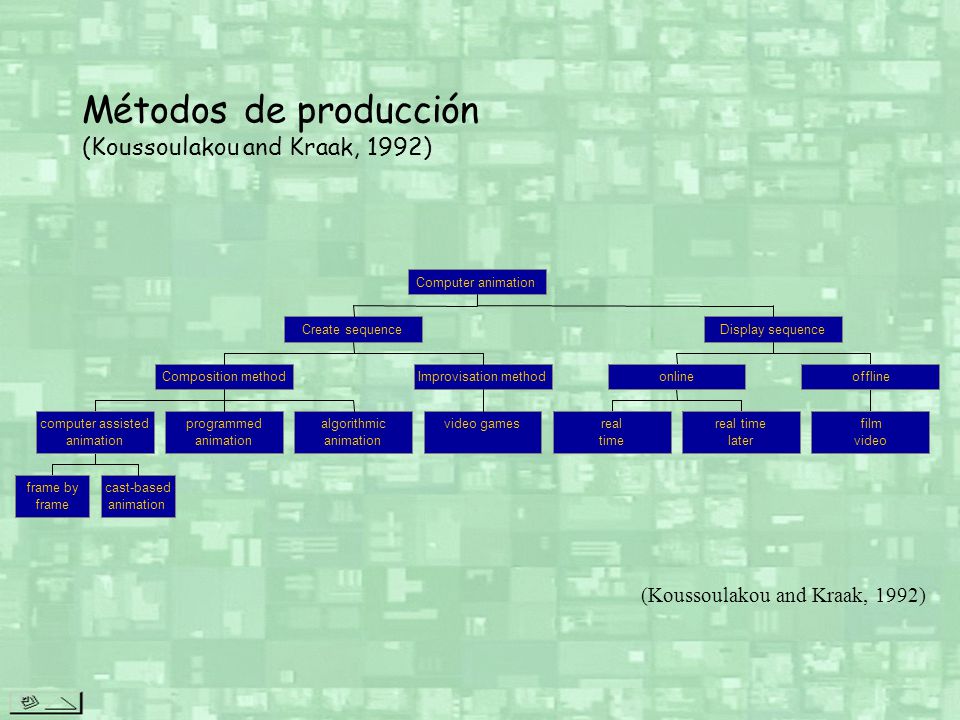

36 Métodos de producción (Koussoulakou and Kraak, 1992)
Computer animation Create sequence Display sequence Composition method Improvisation method online offline computer assisted programmed algorithmic video games real real time film animation animation animation time later video frame by cast-based frame animation (Koussoulakou and Kraak, 1992)

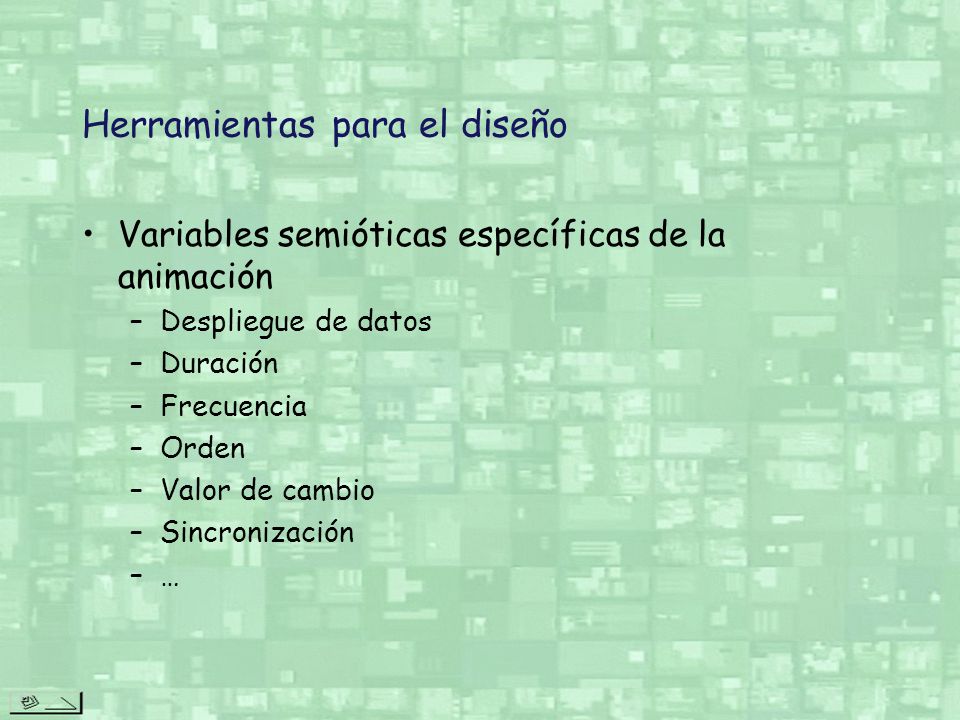

37 Herramientas para el diseño
Variables semióticas específicas de la animación Despliegue de datos Duración Frecuencia Orden Valor de cambio Sincronización …

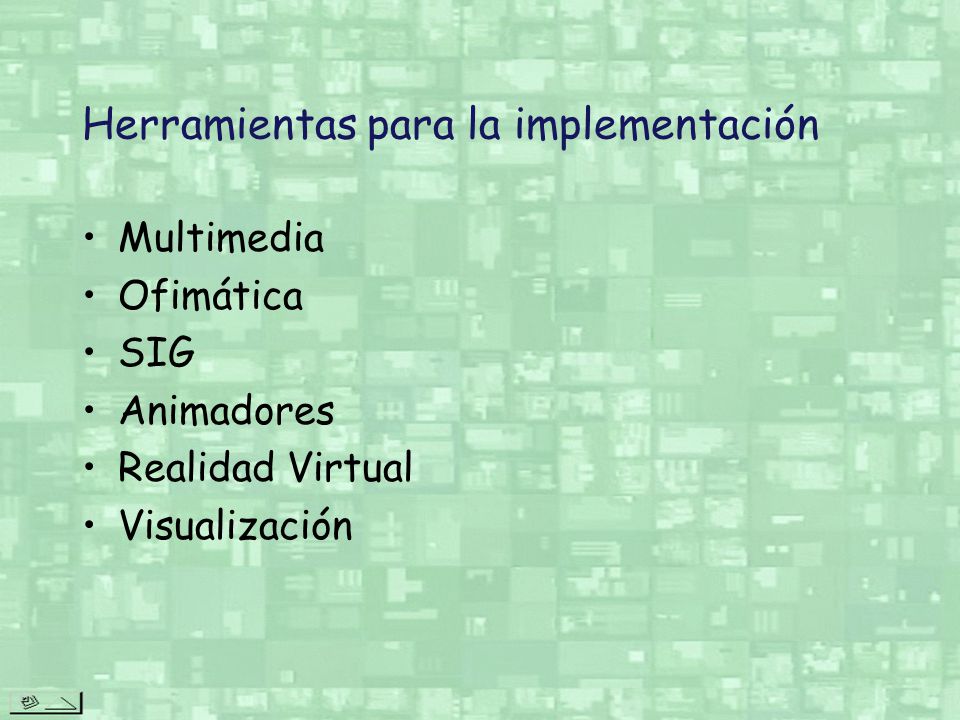

38 Herramientas para la implementación
Multimedia Ofimática SIG Animadores Realidad Virtual Visualización

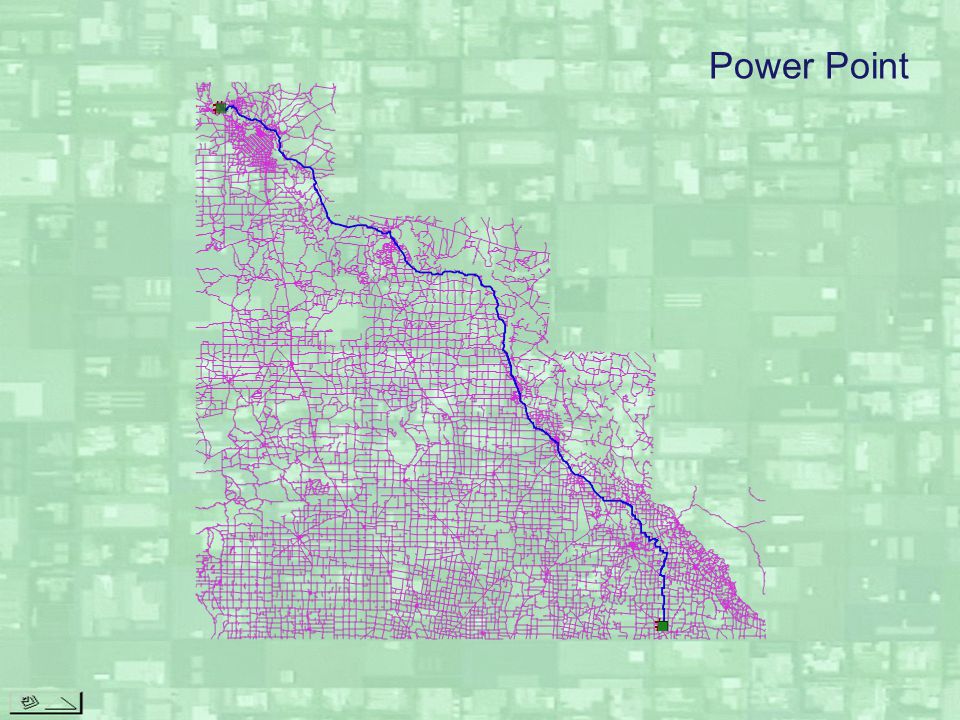

39 Power Point

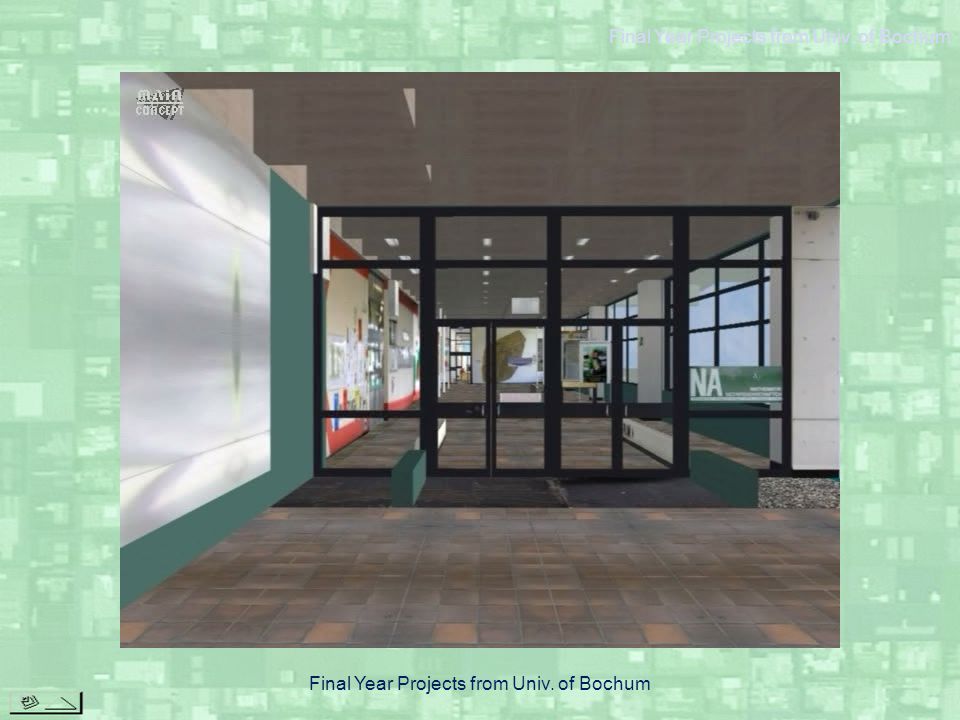

40 Final Year Projects from Univ. of Bochum

41 Final Year Projects from Univ. of Bochum

42 Final Year Projects from Univ. of Bochum

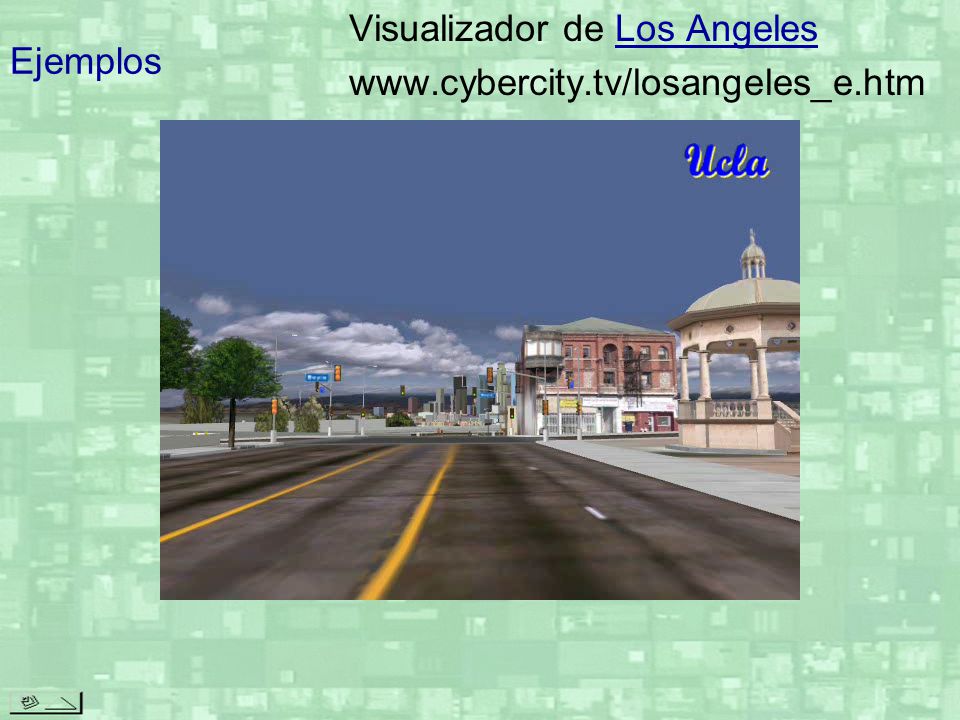

43 Ejemplos Visualizador de Los Angeles

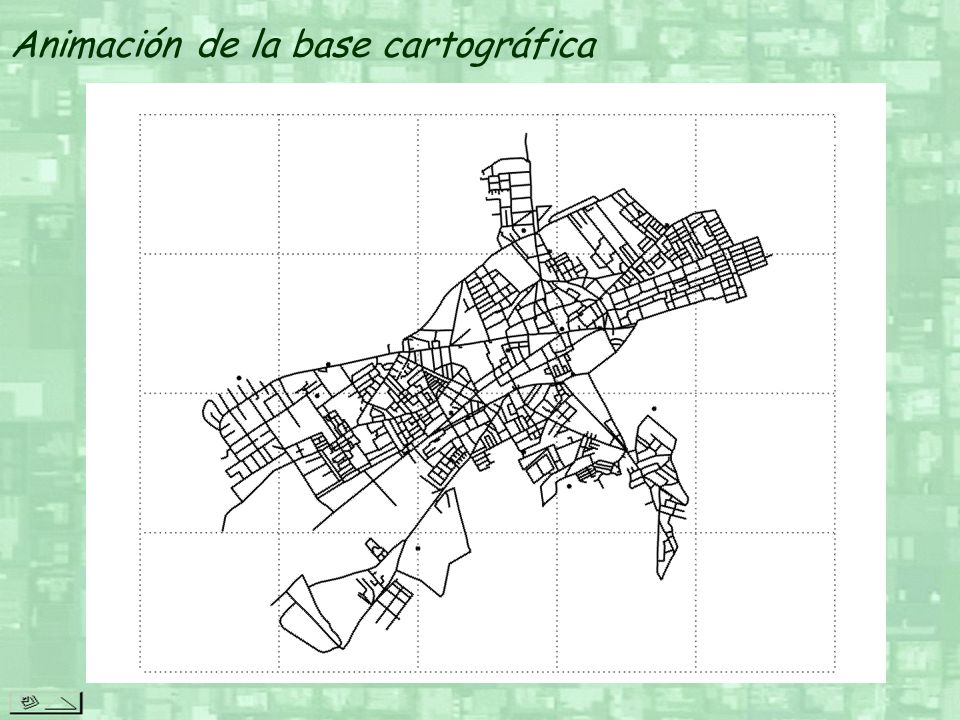

44 Animación de la base cartográfica
Escobar, 1997

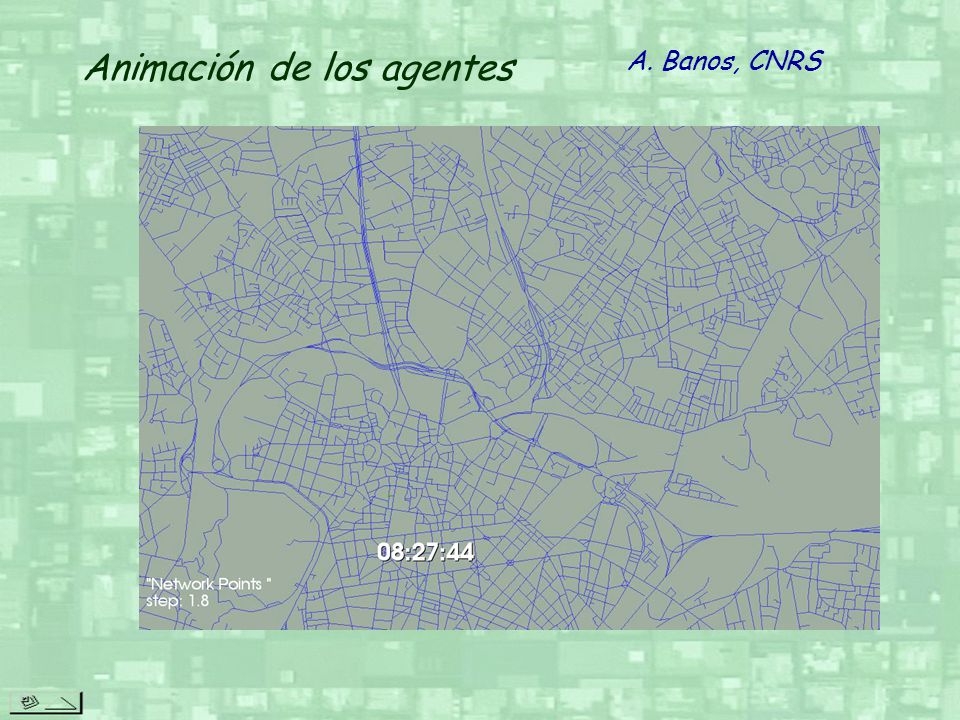

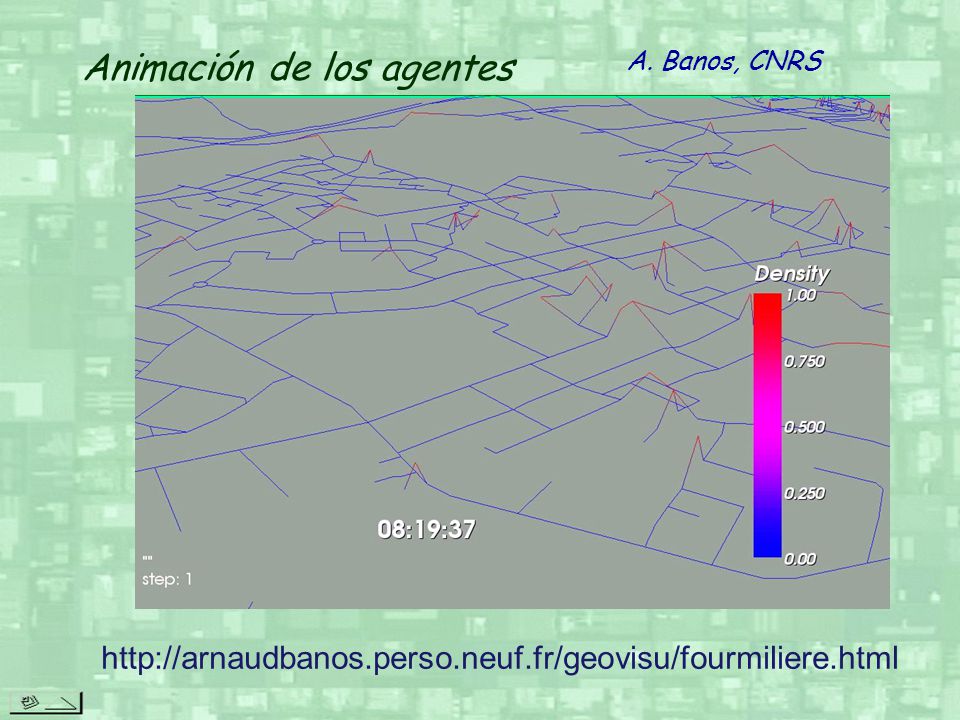

45 Animación de los agentes
A. Banos, CNRS

46 Animación de los agentes
A. Banos, CNRS

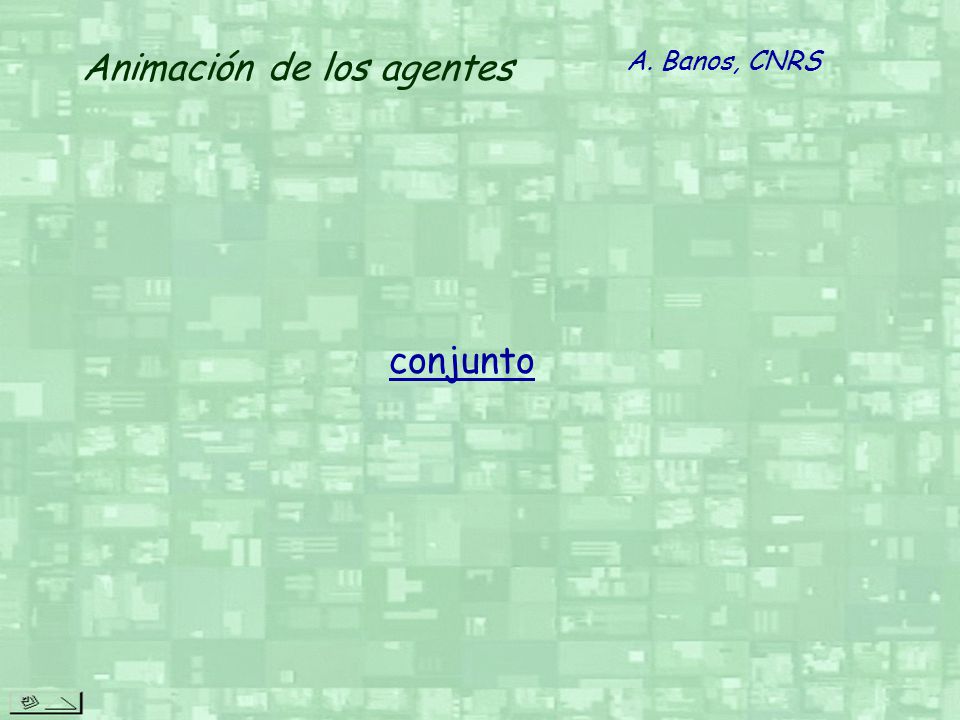

47 Animación de los agentes
A. Banos, CNRS conjunto

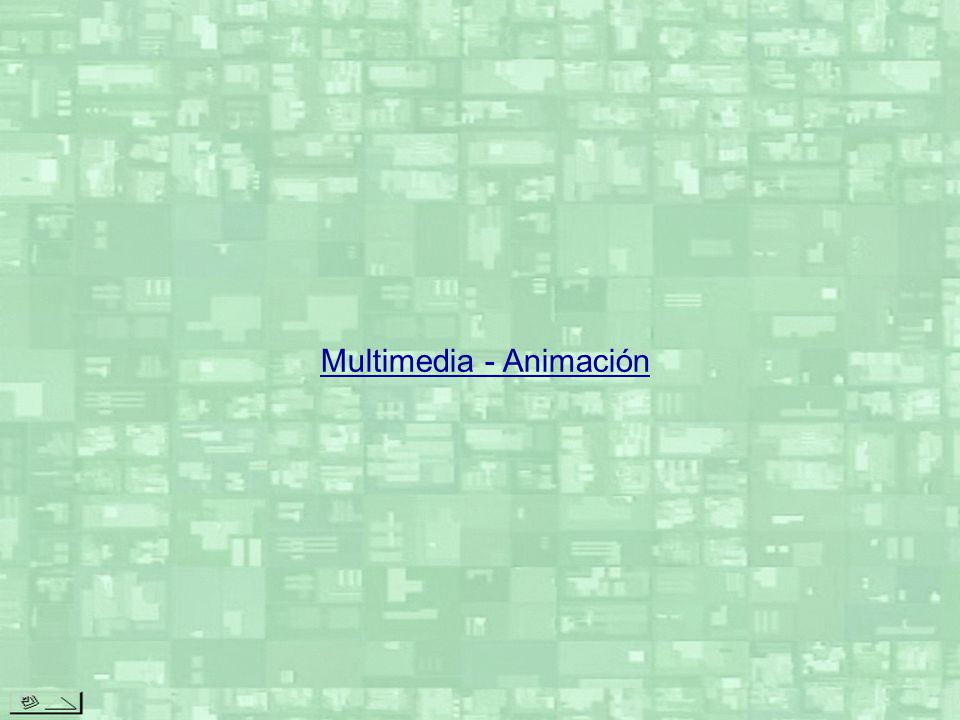

48 Multimedia - Animación

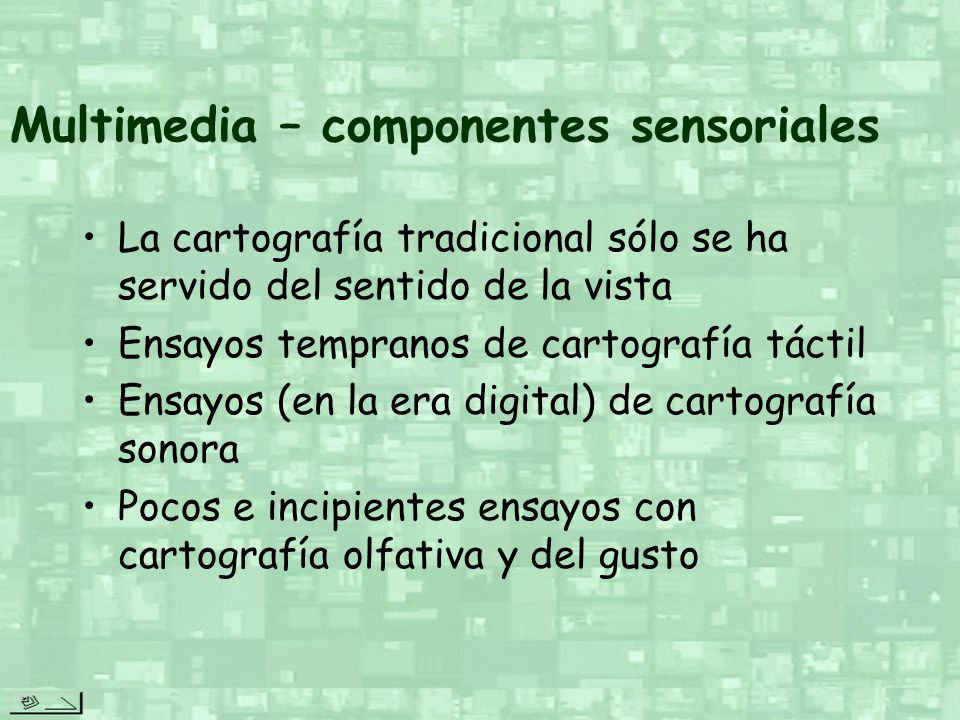

49 Multimedia – componentes sensoriales
La cartografía tradicional sólo se ha servido del sentido de la vista Ensayos tempranos de cartografía táctil Ensayos (en la era digital) de cartografía sonora Pocos e incipientes ensayos con cartografía olfativa y del gusto

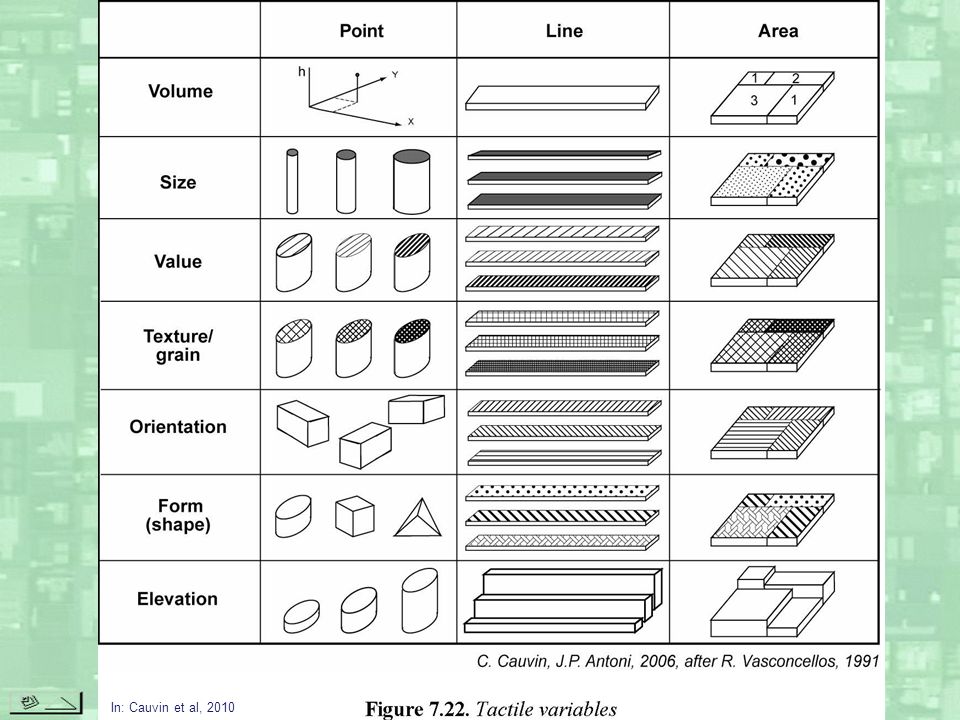

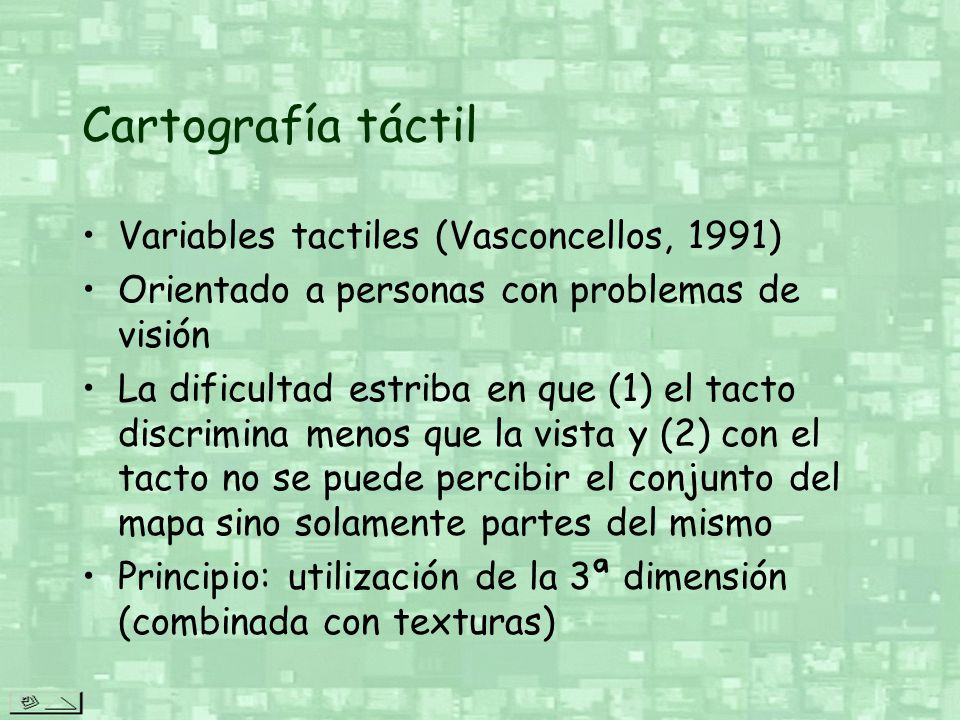

50 Cartografía táctil Variables tactiles (Vasconcellos, 1991)
Orientado a personas con problemas de visión La dificultad estriba en que (1) el tacto discrimina menos que la vista y (2) con el tacto no se puede percibir el conjunto del mapa sino solamente partes del mismo Principio: utilización de la 3ª dimensión (combinada con texturas)

51 In: Cauvin et al, 2010

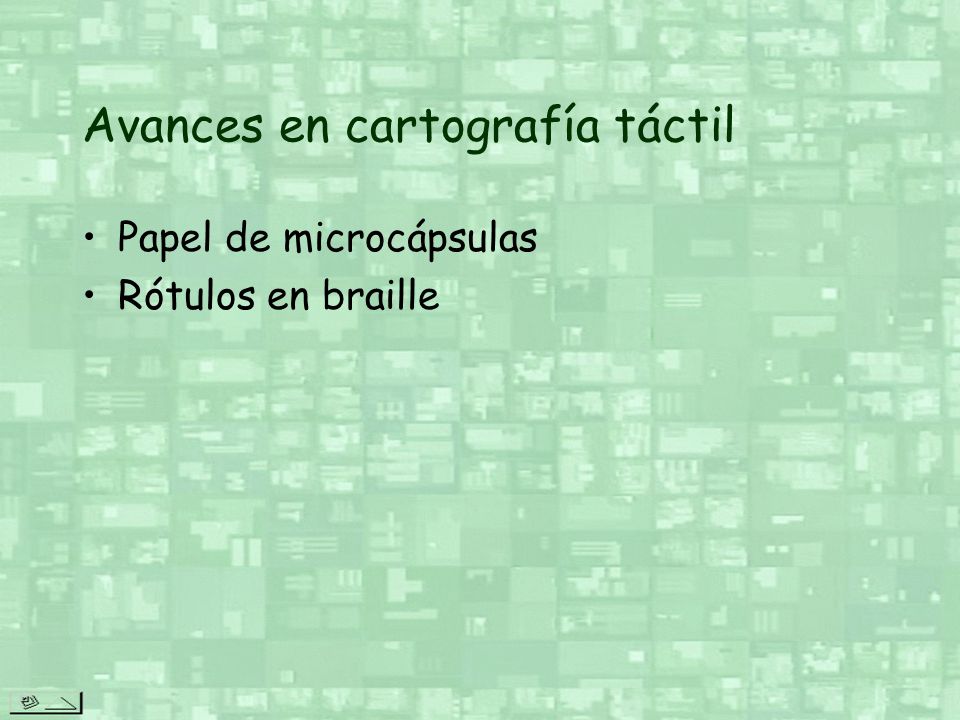

52 Avances en cartografía táctil
Papel de microcápsulas Rótulos en braille

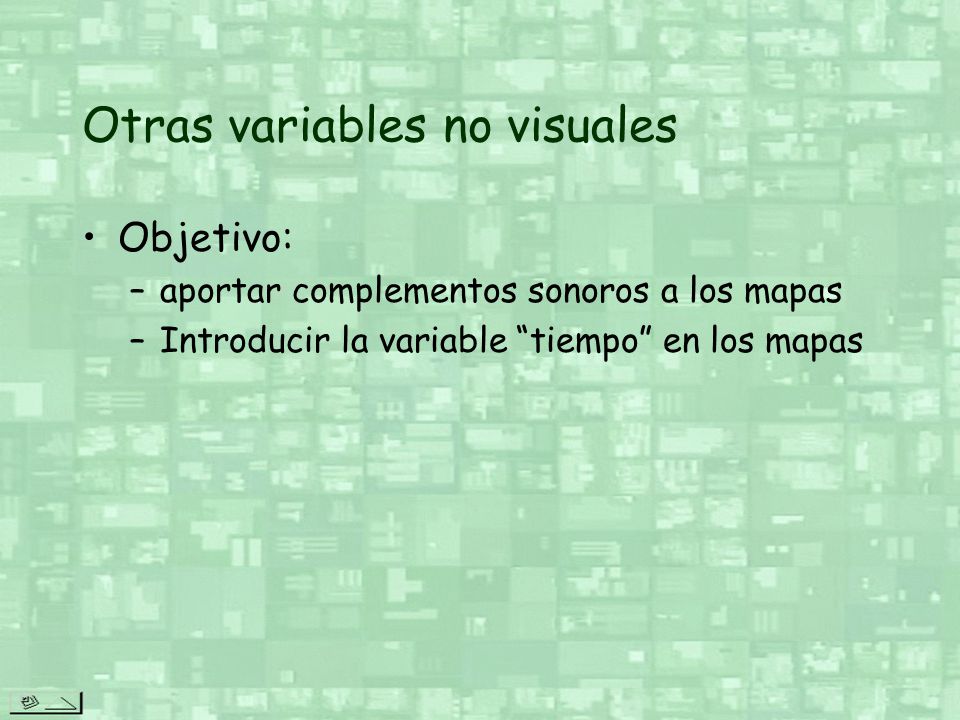

53 Otras variables no visuales
Objetivo: aportar complementos sonoros a los mapas Introducir la variable “tiempo” en los mapas

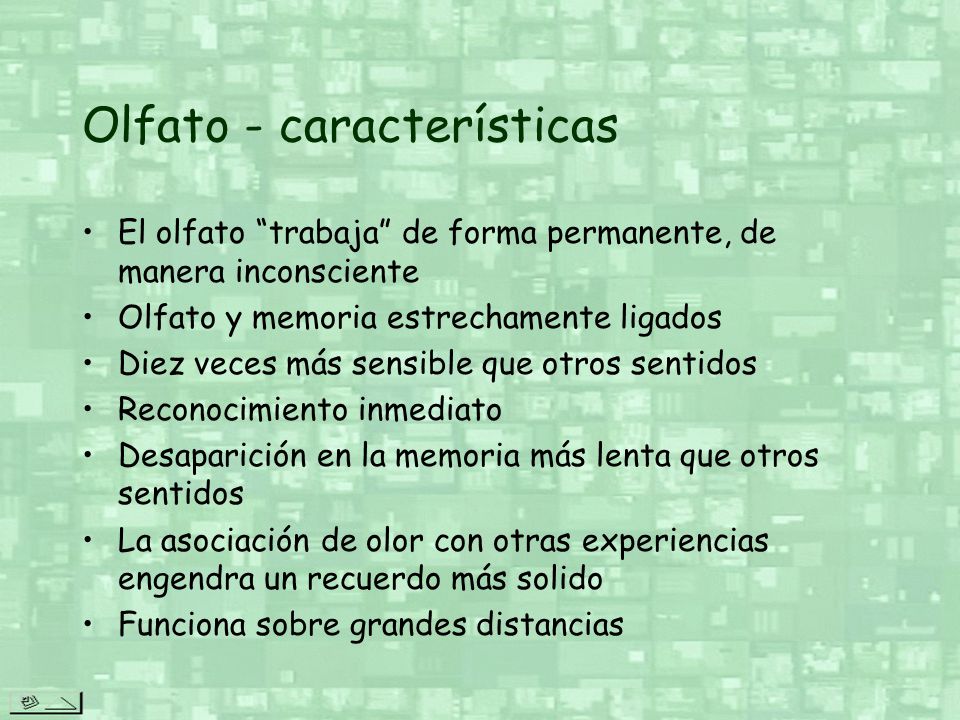

54 Olfato - características
El olfato “trabaja” de forma permanente, de manera inconsciente Olfato y memoria estrechamente ligados Diez veces más sensible que otros sentidos Reconocimiento inmediato Desaparición en la memoria más lenta que otros sentidos La asociación de olor con otras experiencias engendra un recuerdo más solido Funciona sobre grandes distancias

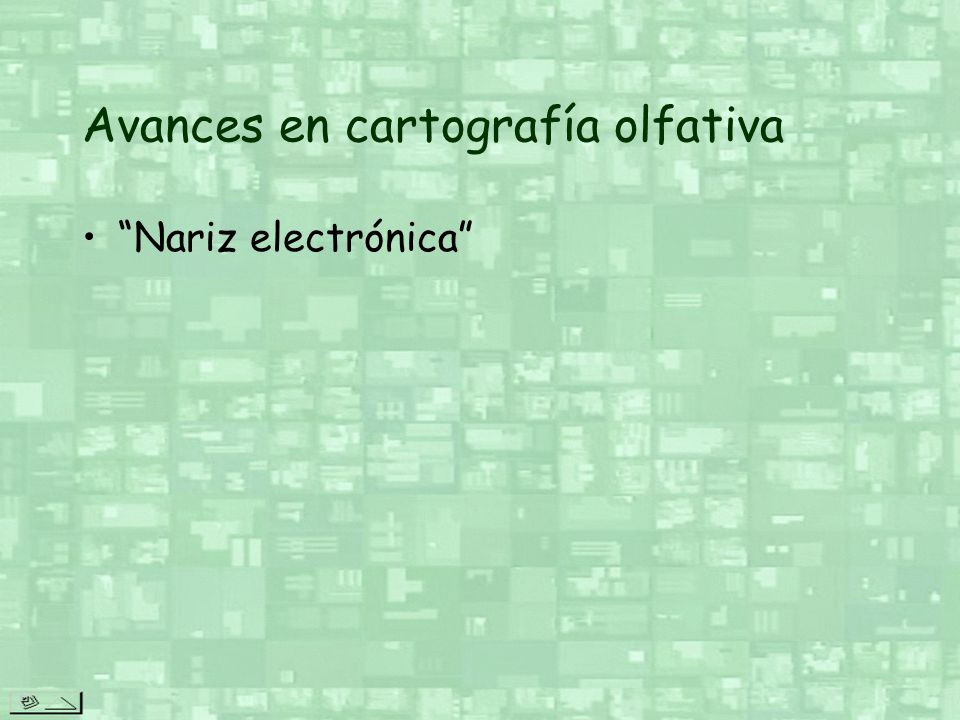

55 Avances en cartografía olfativa
“Nariz electrónica”

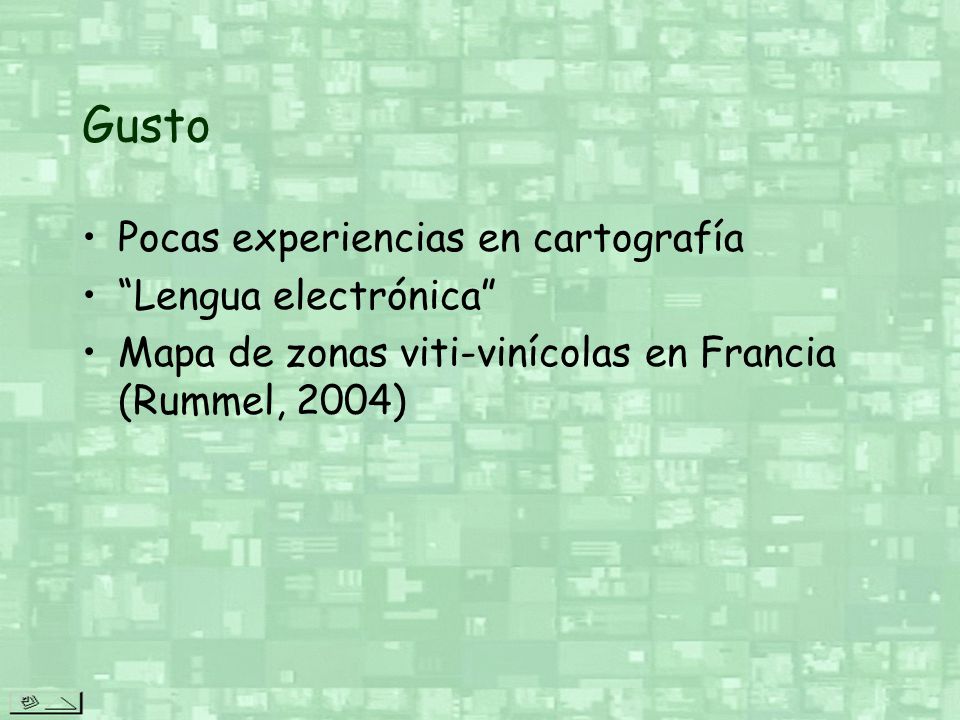

56 Gusto Pocas experiencias en cartografía “Lengua electrónica”
Mapa de zonas viti-vinícolas en Francia (Rummel, 2004)

57 Sonido Junto a la visión es la modalidad sensorial más efectiva para captar el entorno que nos rodea Aún sub-utilizado en cartografía – no justificable Ayuda a memorizar Sincronismo Medio más y mejor utilizado para comunicar

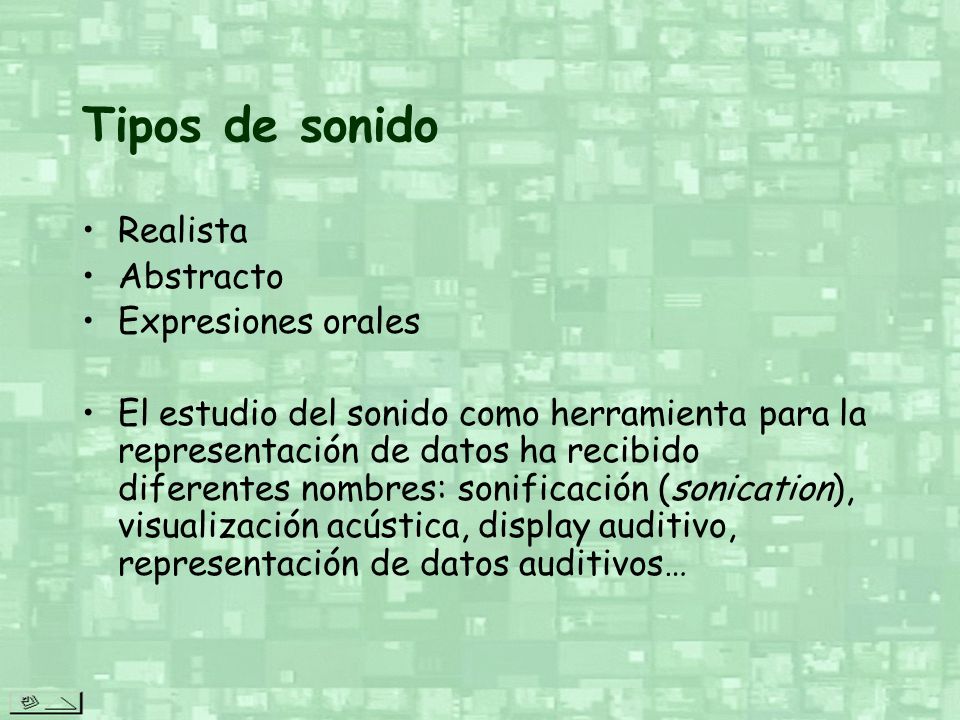

58 Tipos de sonido Realista Abstracto Expresiones orales
El estudio del sonido como herramienta para la representación de datos ha recibido diferentes nombres: sonificación (sonication), visualización acústica, display auditivo, representación de datos auditivos…

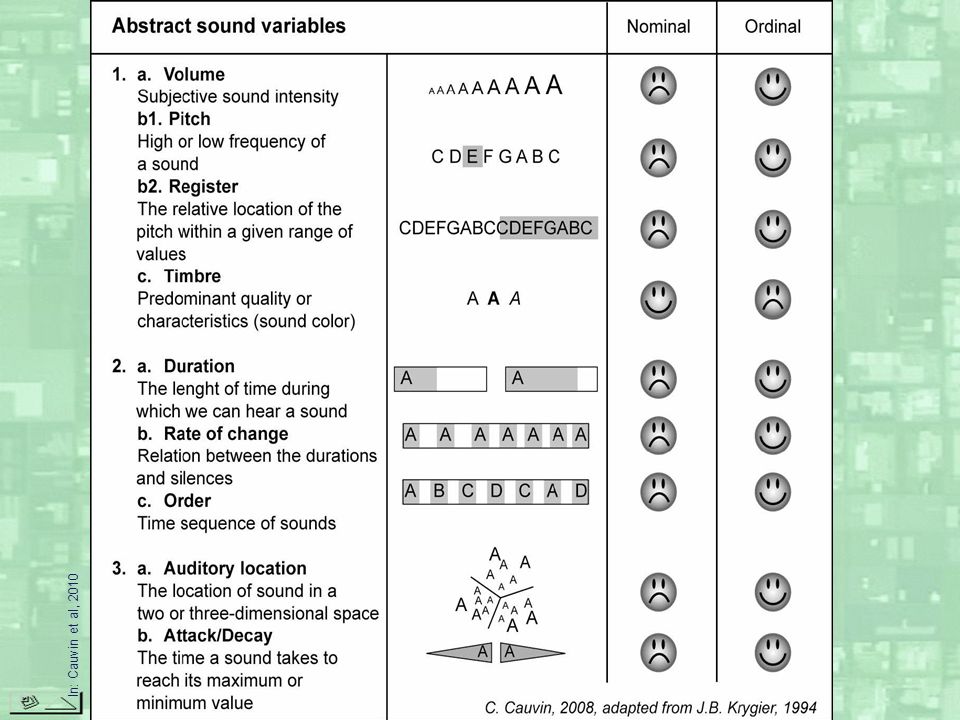

59 Variables sonoras Localización Volumen Timbre Registro Duración Orden
...

60 In: Cauvin et al, 2010

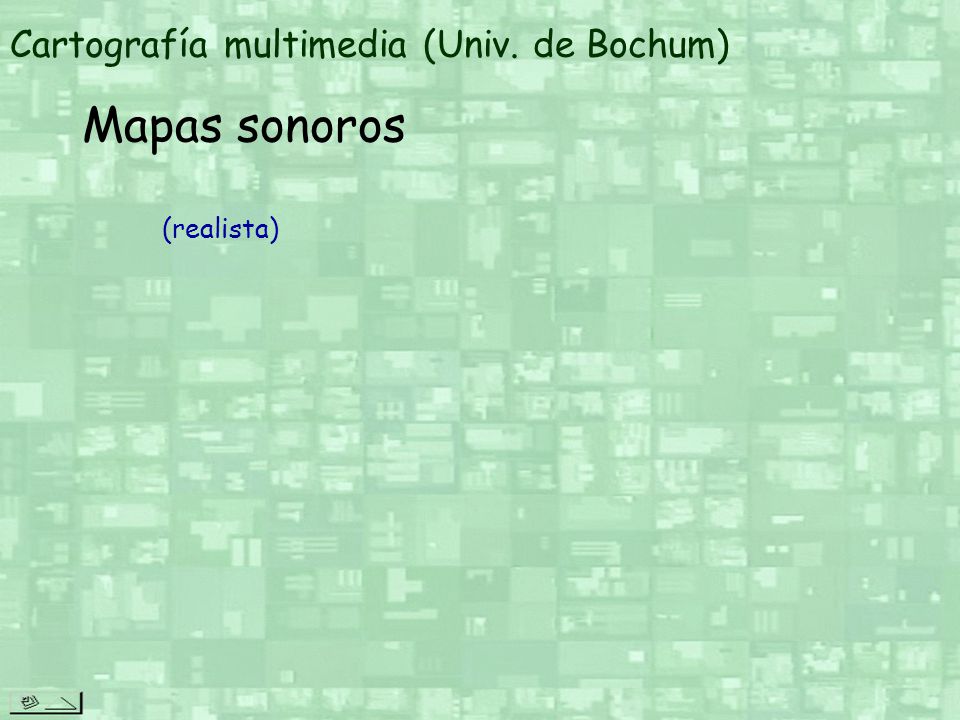

61 Cartografía multimedia (Univ. de Bochum)
Mapas sonoros (realista)

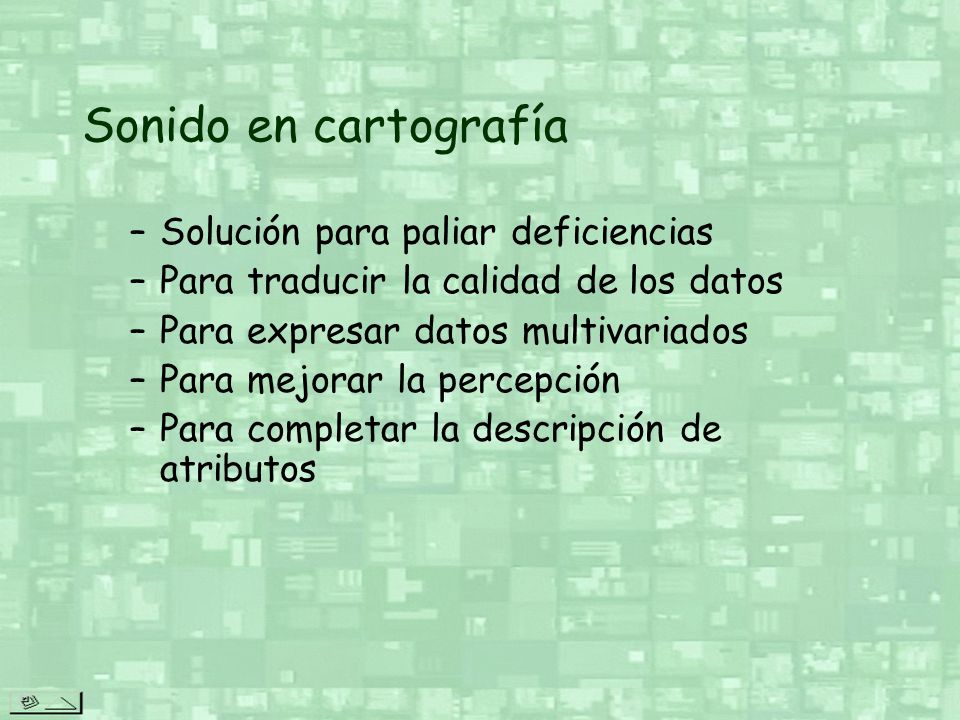

62 Sonido en cartografía Solución para paliar deficiencias
Para traducir la calidad de los datos Para expresar datos multivariados Para mejorar la percepción Para completar la descripción de atributos

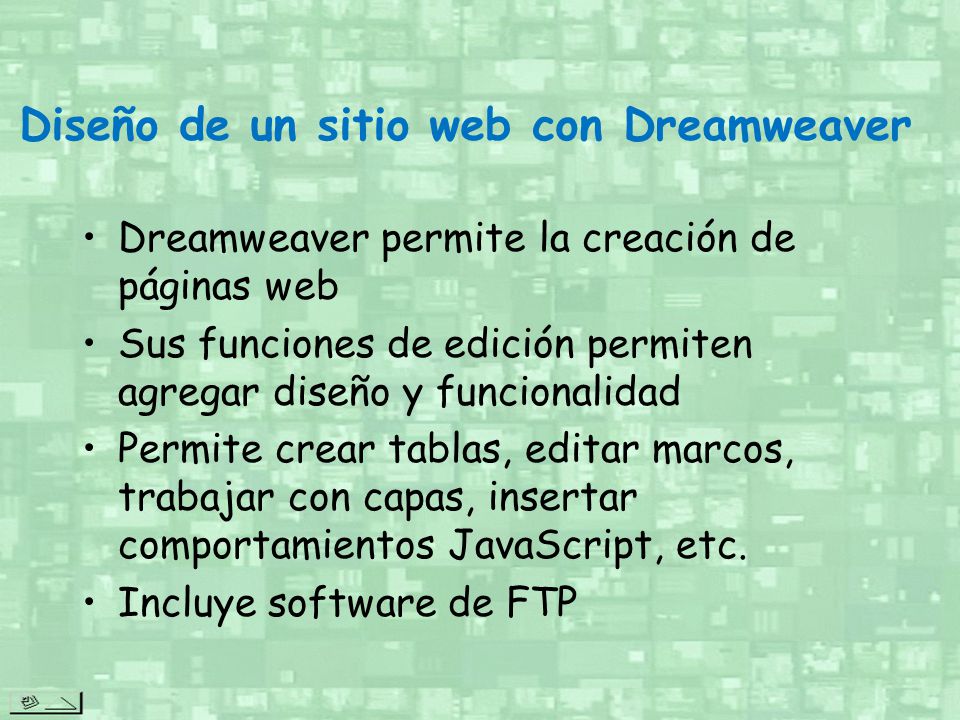

63 Diseño de un sitio web con Dreamweaver
Dreamweaver permite la creación de páginas web Sus funciones de edición permiten agregar diseño y funcionalidad Permite crear tablas, editar marcos, trabajar con capas, insertar comportamientos JavaScript, etc. Incluye software de FTP

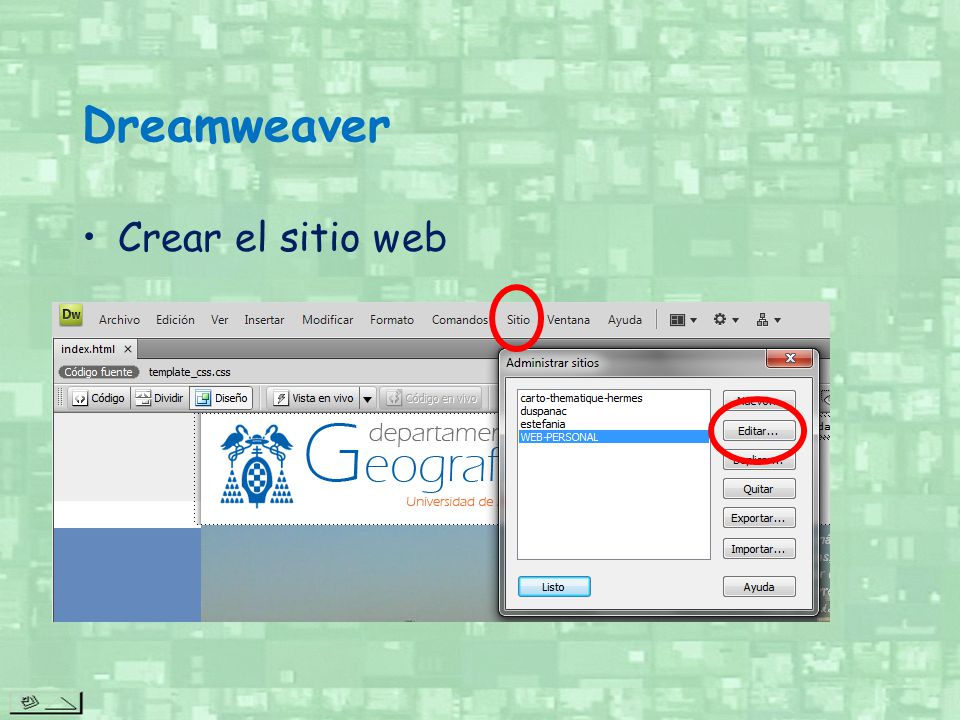

64 Dreamweaver Crear el sitio web

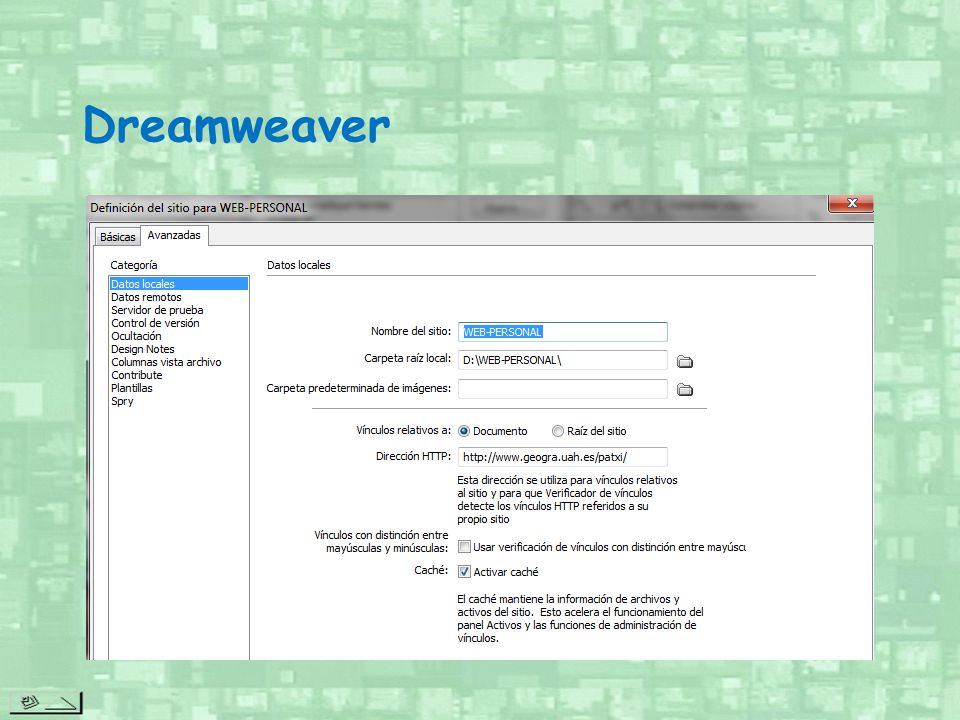

65 Dreamweaver

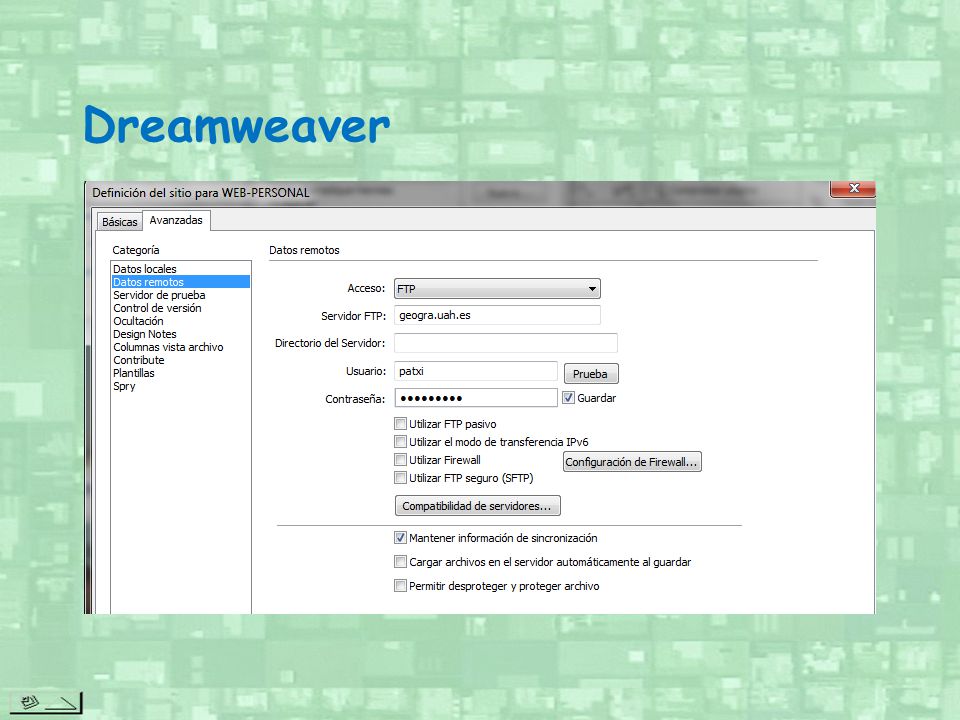

66 Dreamweaver

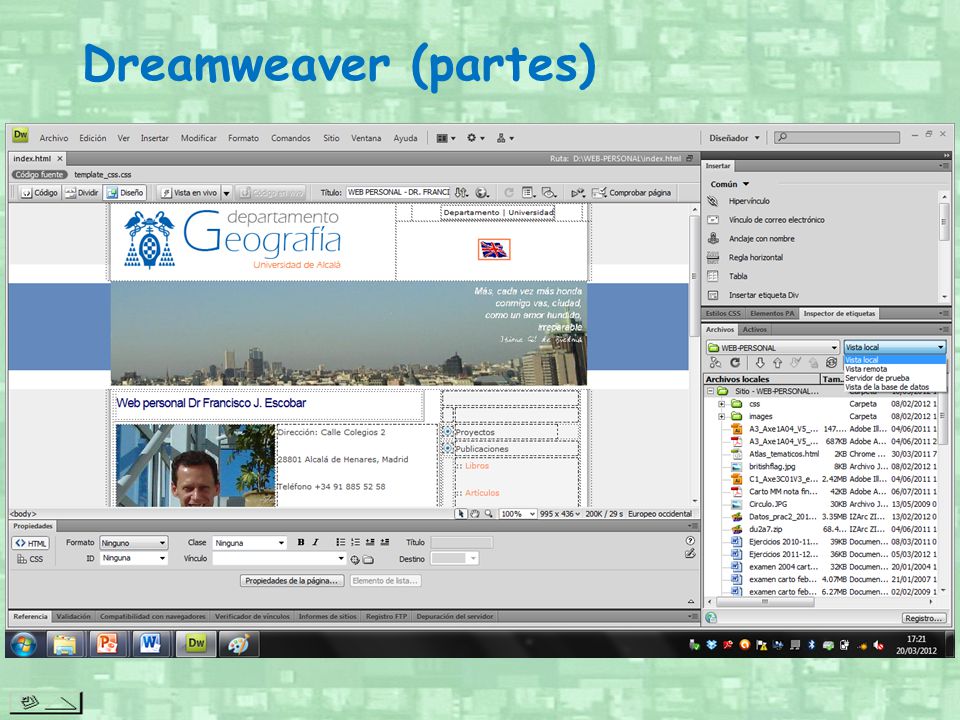

67 Dreamweaver (partes)

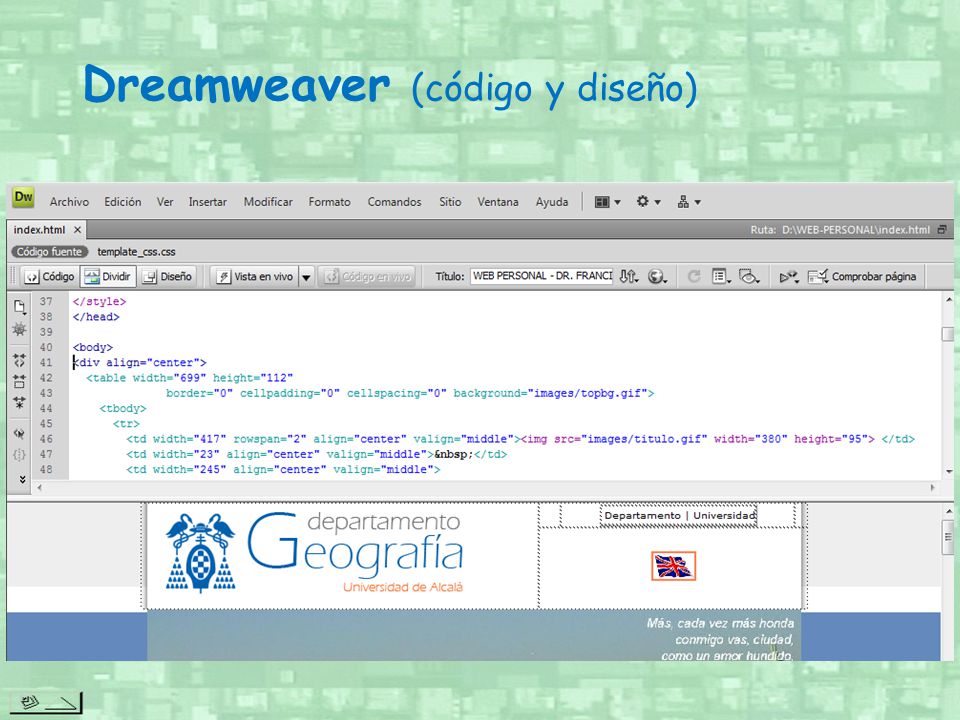

68 Dreamweaver (código y diseño)
