1 Connect. Communicate. Collaborate Servicios De Red Para El Investigador Marian Garcia Vidondo, DANTE Jornadas Técnicas RedIRIS, Granada 17 de Noviembre 2006

2 Connect. Communicate. Collaborate Experimentos con LHC eVLBI - Más inversiones en investigación - Más colaboración entre entidades localizadas en diferentes países - Necesidad de más conexiones (físicas o virtuales) entre investigadores HEP, Astronomía… MUPBED, … EGEE, … ESA, …. DEISA, … Investigadores y comunicación

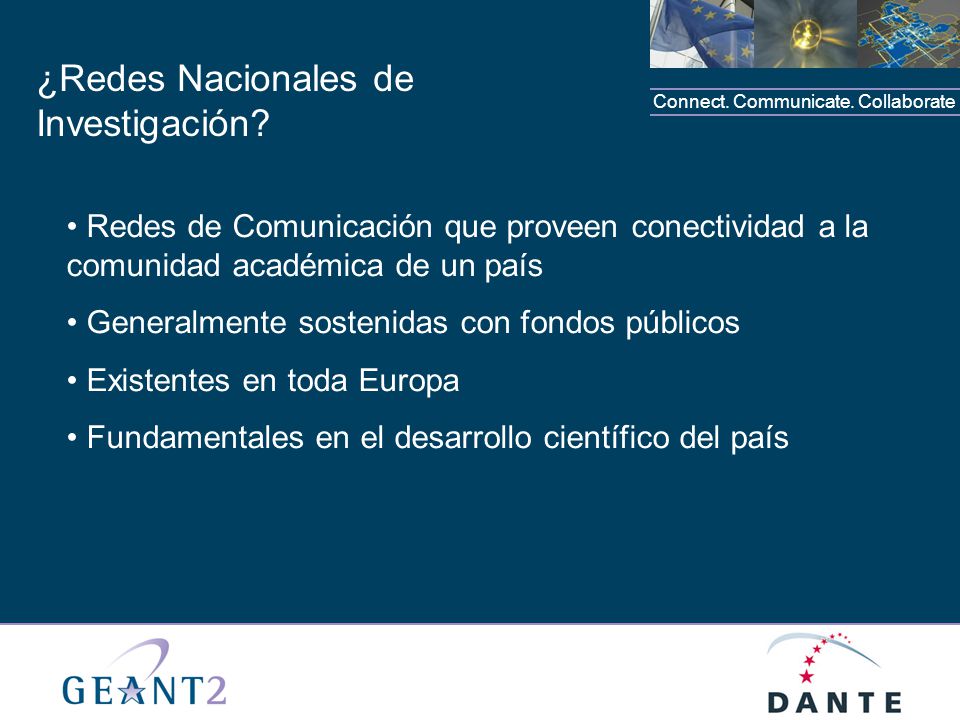

3 Connect. Communicate. Collaborate ¿Redes Nacionales de Investigación? Redes de Comunicación que proveen conectividad a la comunidad académica de un país Generalmente sostenidas con fondos públicos Existentes en toda Europa Fundamentales en el desarrollo científico del país

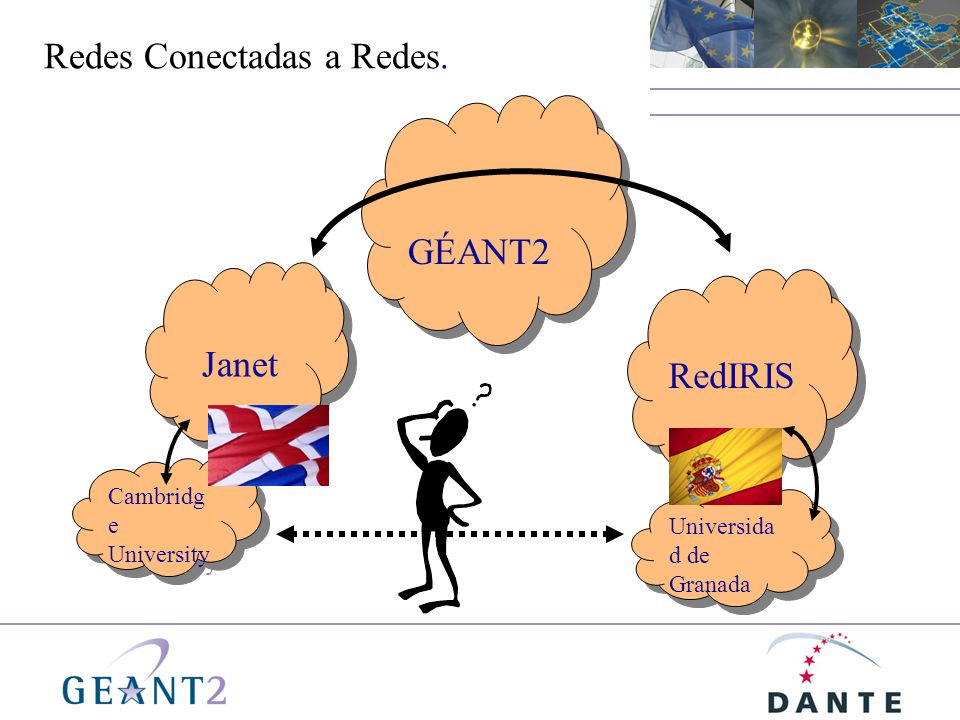

4 Connect. Communicate. Collaborate GÉANT2 Cambridg e University RedIRIS Janet Universida d de Granada Redes Conectadas a Redes.

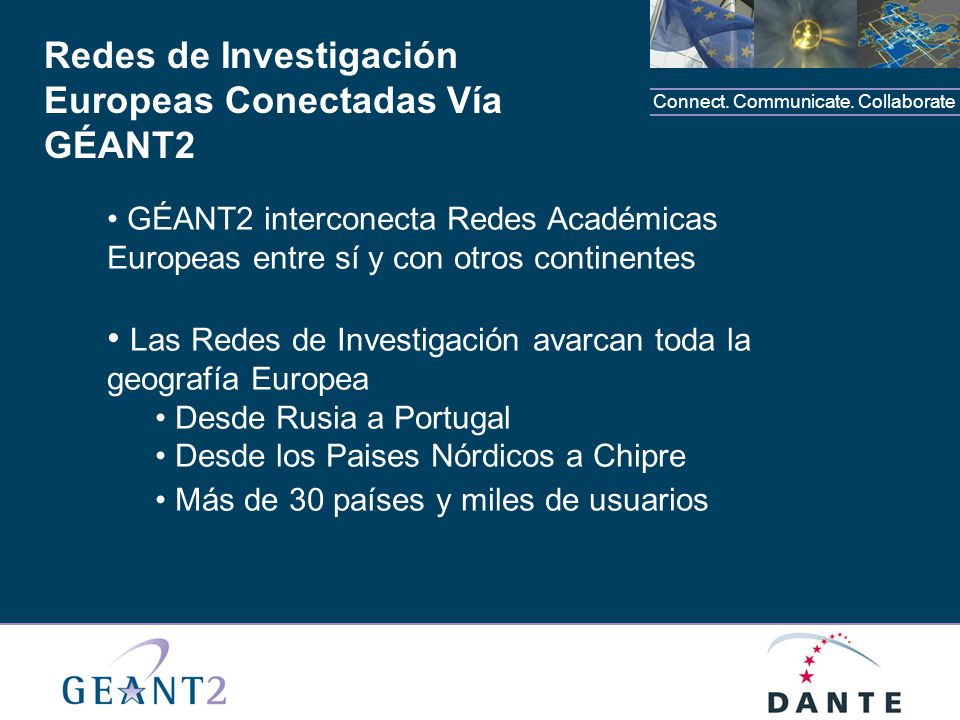

5 Connect. Communicate. Collaborate Redes de Investigación Europeas Conectadas Vía GÉANT2 GÉANT2 interconecta Redes Académicas Europeas entre sí y con otros continentes Las Redes de Investigación avarcan toda la geografía Europea Desde Rusia a Portugal Desde los Paises Nórdicos a Chipre Más de 30 países y miles de usuarios

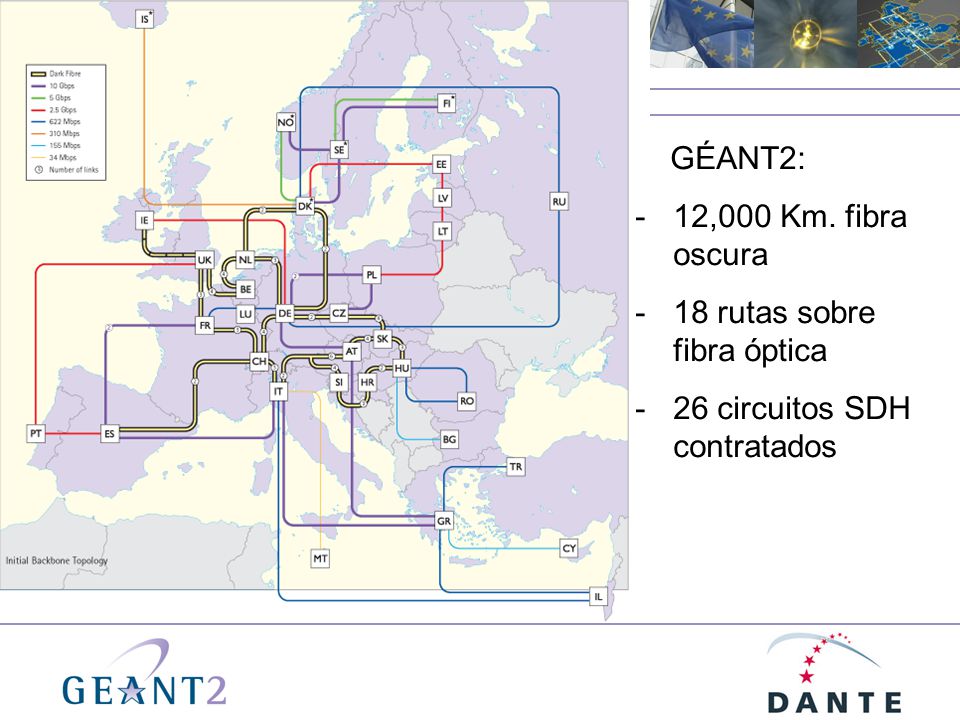

6 Connect. Communicate. Collaborate GÉANT2: -12,000 Km. fibra oscura -18 rutas sobre fibra óptica -26 circuitos SDH contratados

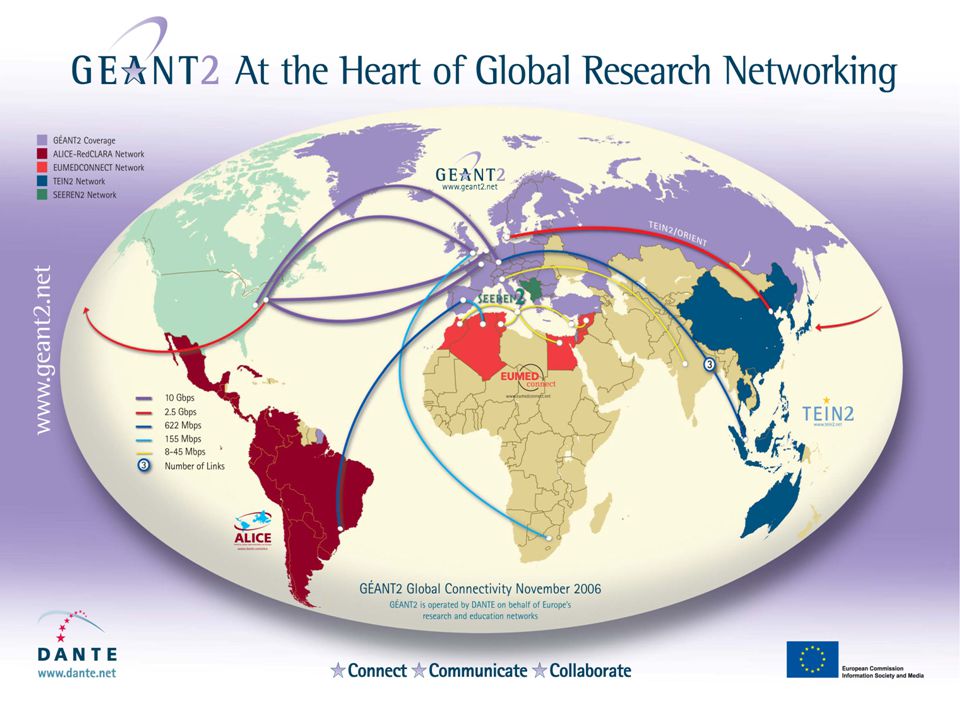

7 Connect. Communicate. Collaborate Connect. Communicate. Collaborate

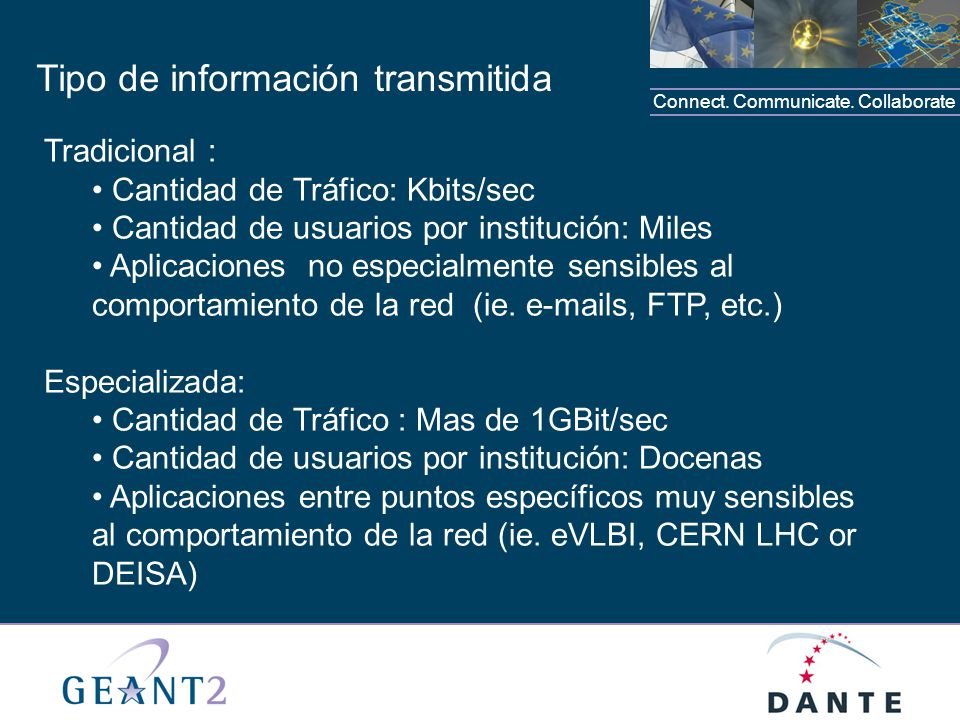

8 Tipo de información transmitida Tradicional : Cantidad de Tráfico: Kbits/sec Cantidad de usuarios por institución: Miles Aplicaciones no especialmente sensibles al comportamiento de la red (ie. e-mails, FTP, etc.) Especializada: Cantidad de Tráfico : Mas de 1GBit/sec Cantidad de usuarios por institución: Docenas Aplicaciones entre puntos específicos muy sensibles al comportamiento de la red (ie. eVLBI, CERN LHC or DEISA)

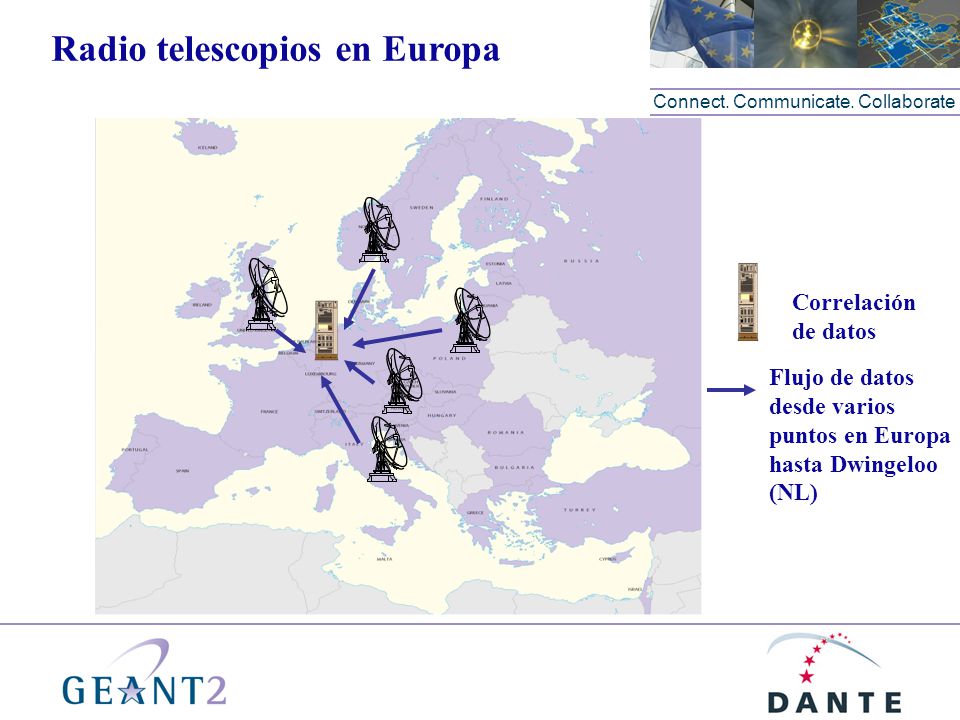

9 Connect. Communicate. Collaborate Radio telescopios en Europa Correlación de datos Flujo de datos desde varios puntos en Europa hasta Dwingeloo (NL)

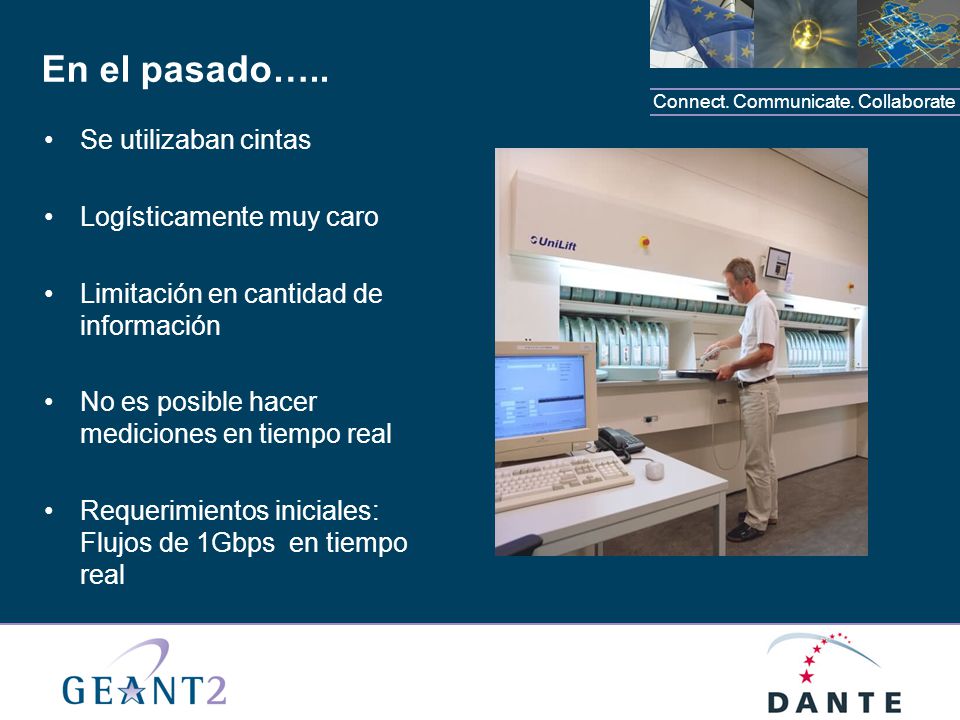

10 Connect. Communicate. Collaborate En el pasado….. Se utilizaban cintas Logísticamente muy caro Limitación en cantidad de información No es posible hacer mediciones en tiempo real Requerimientos iniciales: Flujos de 1Gbps en tiempo real

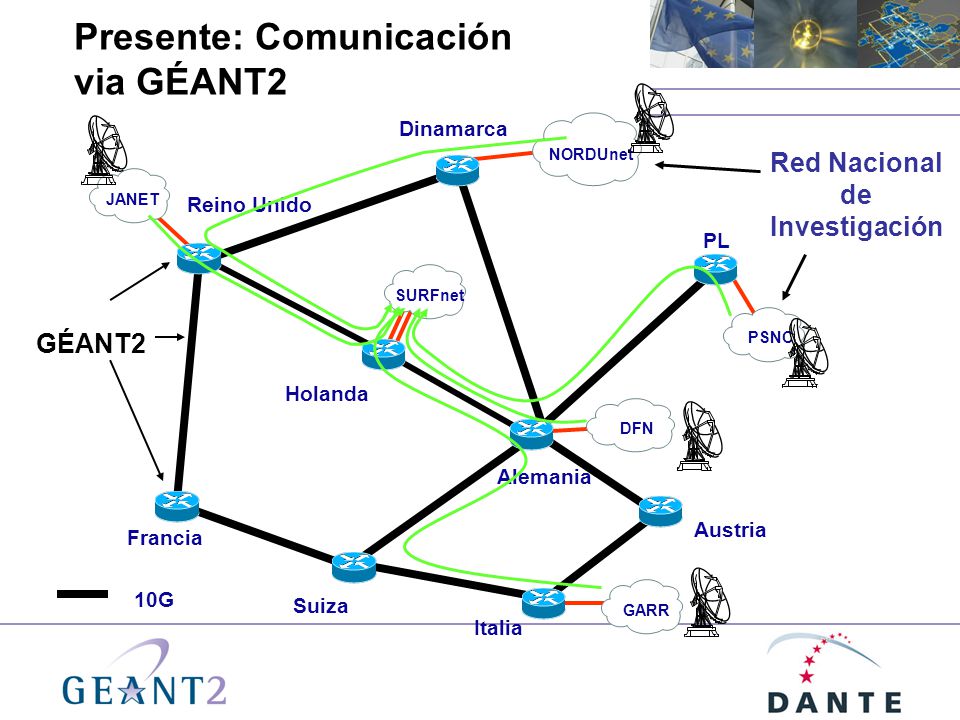

11 Connect. Communicate. Collaborate Presente: Comunicación via GÉANT2 Reino Unido Dinamarca Francia Holanda Alemania PL Suiza Italia SURFnetJANETGARRPSNC DFN NORDUnet 10G Austria Red Nacional de Investigación GÉANT2

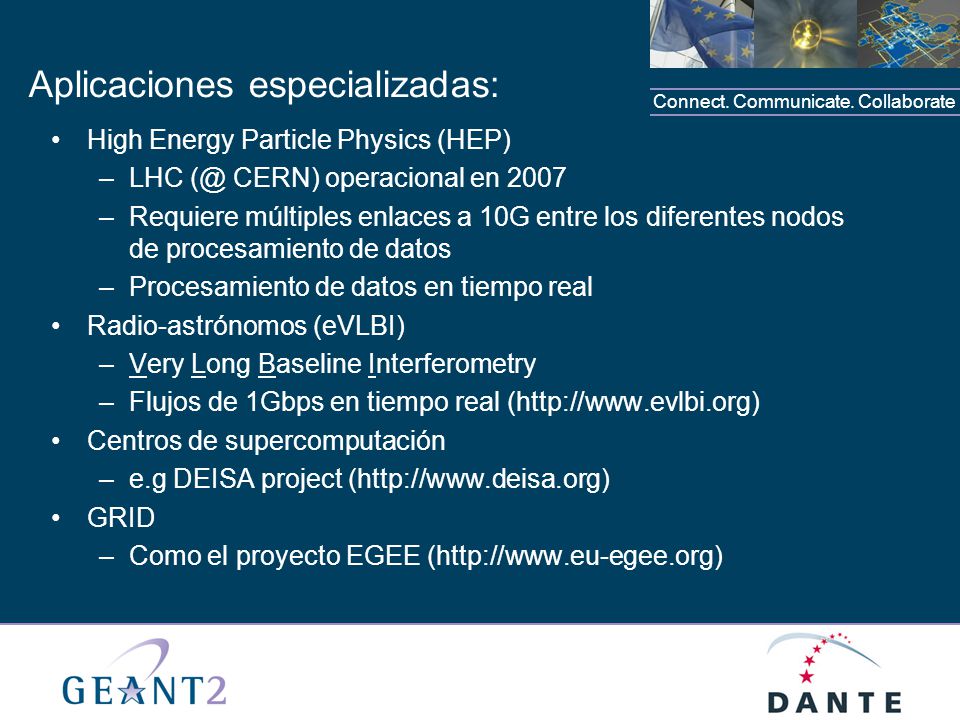

12 Connect. Communicate. Collaborate Aplicaciones especializadas: High Energy Particle Physics (HEP) –LHC (@ CERN) operacional en 2007 –Requiere múltiples enlaces a 10G entre los diferentes nodos de procesamiento de datos –Procesamiento de datos en tiempo real Radio-astrónomos (eVLBI) –Very Long Baseline Interferometry –Flujos de 1Gbps en tiempo real (http://www.evlbi.org) Centros de supercomputación –e.g DEISA project (http://www.deisa.org) GRID –Como el proyecto EGEE (http://www.eu-egee.org)

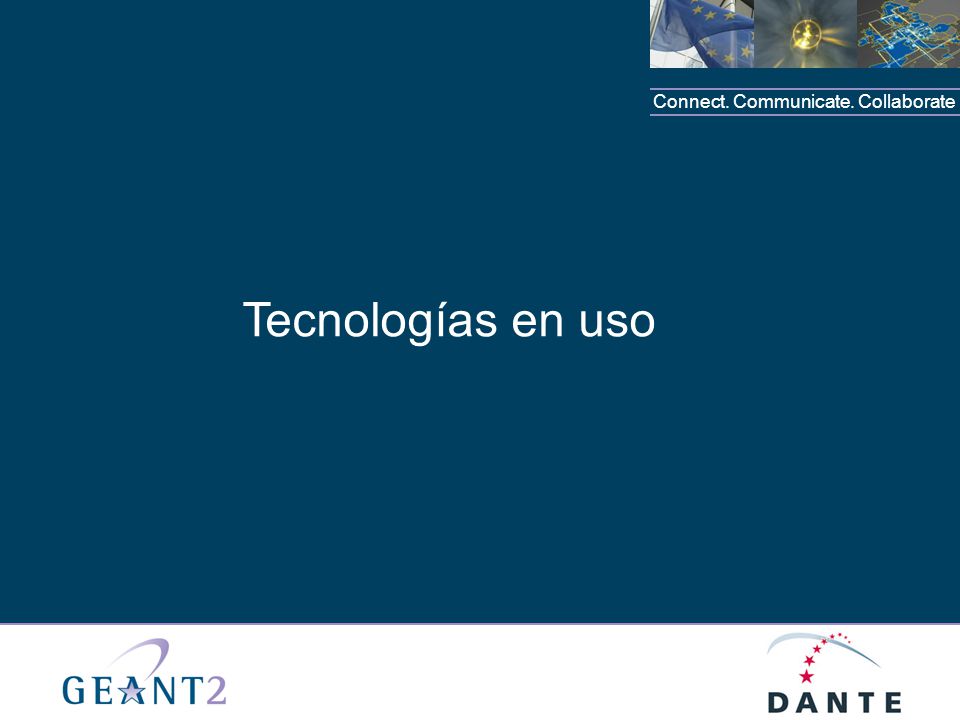

13 Connect. Communicate. Collaborate Tecnologías en uso

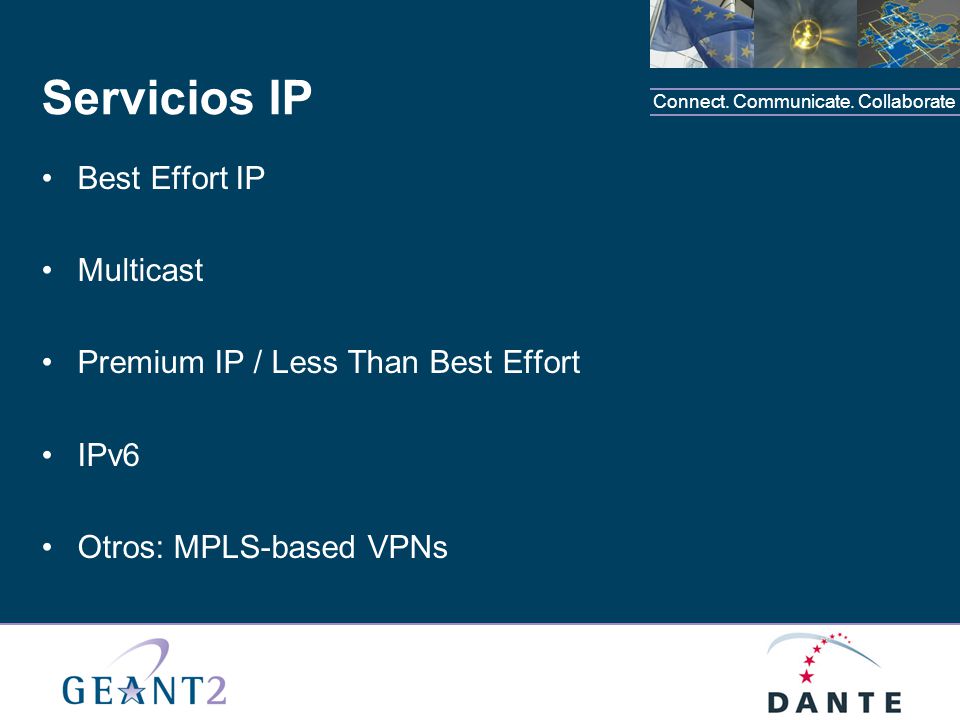

14 Connect. Communicate. Collaborate Servicios IP Best Effort IP Multicast Premium IP / Less Than Best Effort IPv6 Otros: MPLS-based VPNs

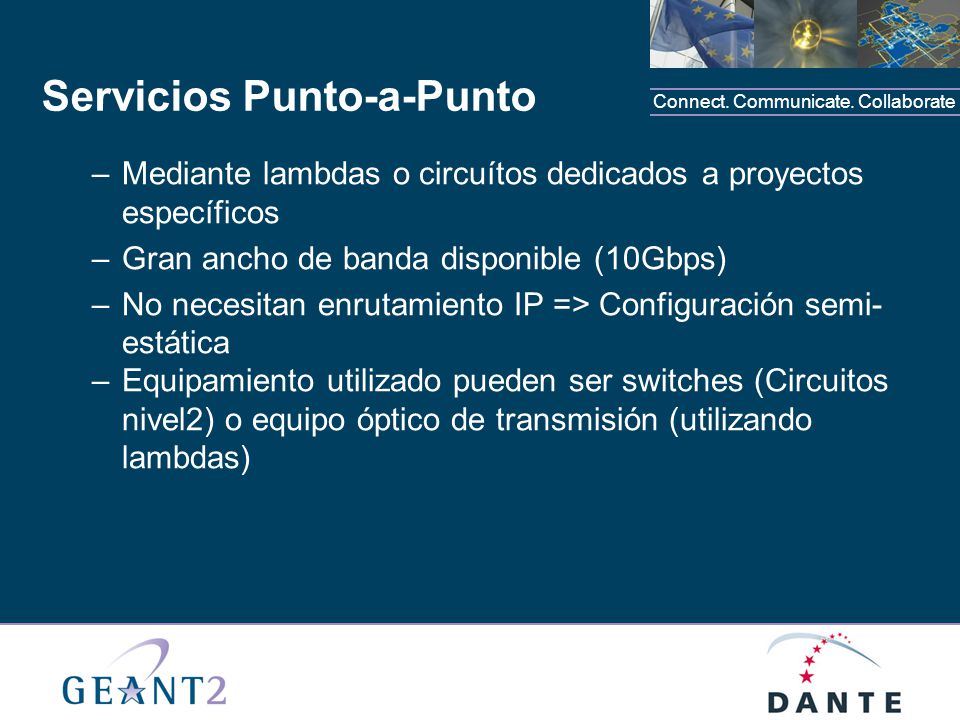

15 Connect. Communicate. Collaborate Servicios Punto-a-Punto –Mediante lambdas o circuítos dedicados a proyectos específicos –Gran ancho de banda disponible (10Gbps) –No necesitan enrutamiento IP => Configuración semi- estática –Equipamiento utilizado pueden ser switches (Circuitos nivel2) o equipo óptico de transmisión (utilizando lambdas)

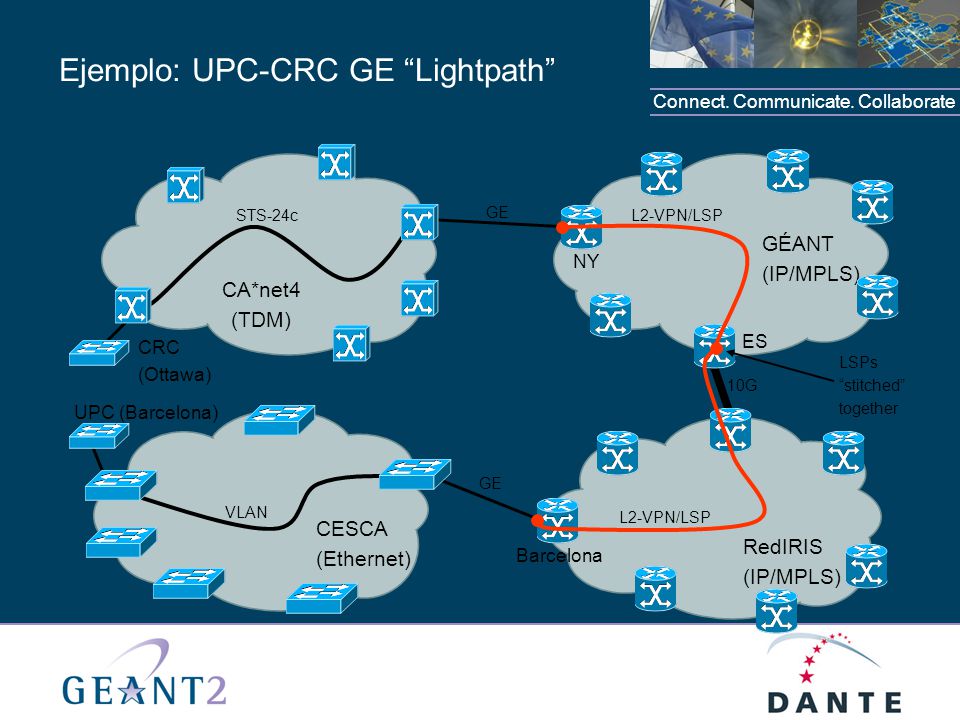

16 Connect. Communicate. Collaborate GE 10G GE CA*net4 (TDM) STS-24c GÉANT (IP/MPLS) RedIRIS (IP/MPLS) CESCA (Ethernet) NY ES Barcelona CRC (Ottawa) UPC (Barcelona) VLAN LSPs “stitched” together L2-VPN/LSP Ejemplo: UPC-CRC GE “Lightpath”

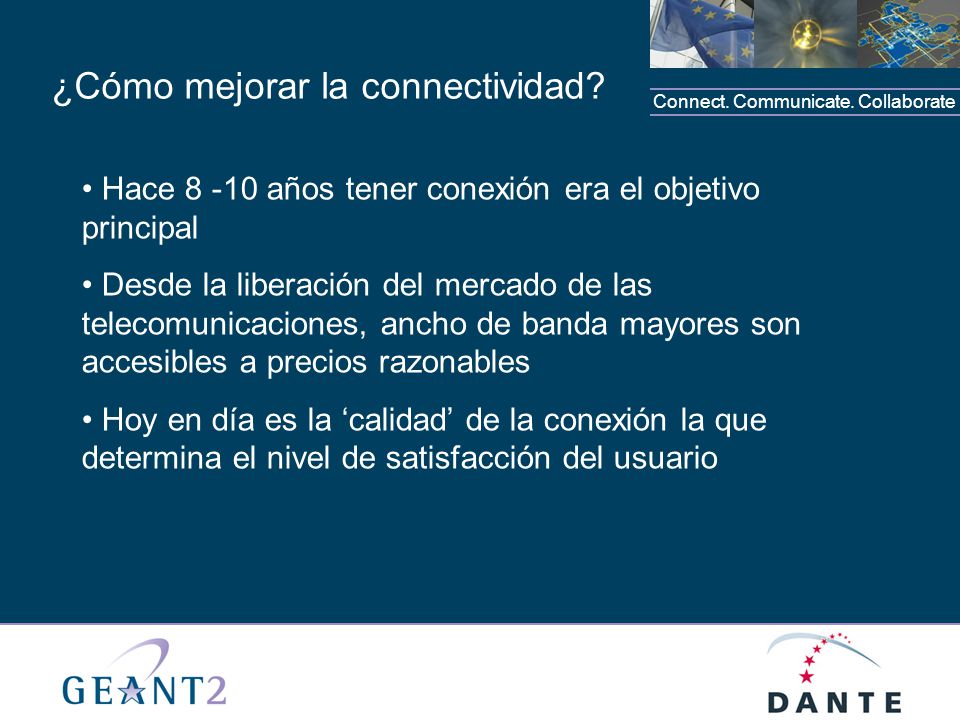

17 Connect. Communicate. Collaborate ¿Cómo mejorar la connectividad? Hace 8 -10 años tener conexión era el objetivo principal Desde la liberación del mercado de las telecomunicaciones, ancho de banda mayores son accesibles a precios razonables Hoy en día es la ‘calidad’ de la conexión la que determina el nivel de satisfacción del usuario

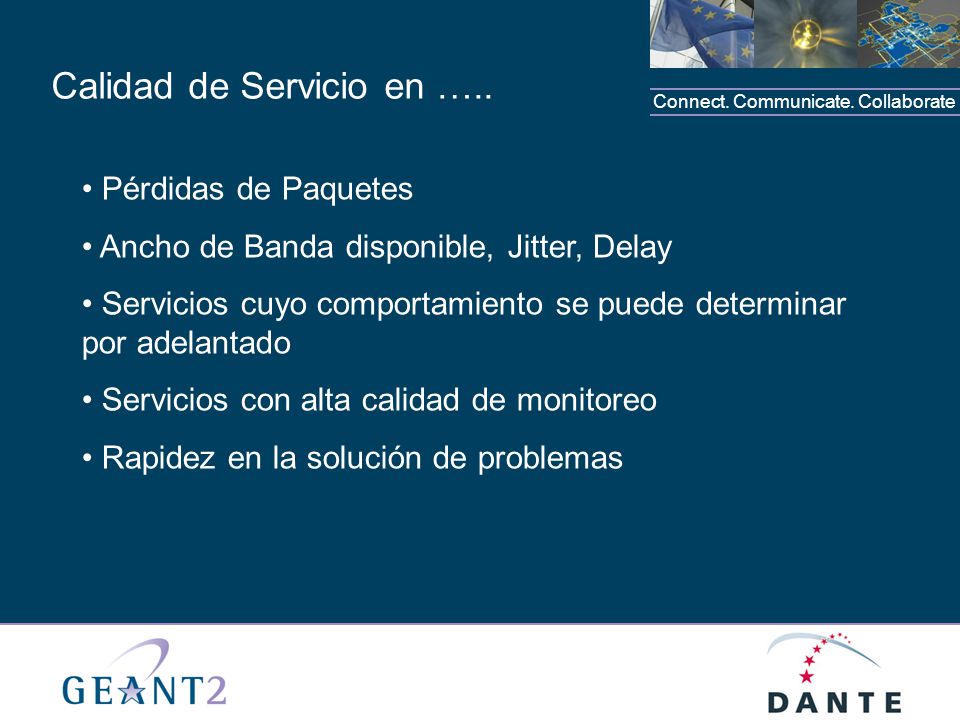

18 Connect. Communicate. Collaborate Calidad de Servicio en ….. Pérdidas de Paquetes Ancho de Banda disponible, Jitter, Delay Servicios cuyo comportamiento se puede determinar por adelantado Servicios con alta calidad de monitoreo Rapidez en la solución de problemas

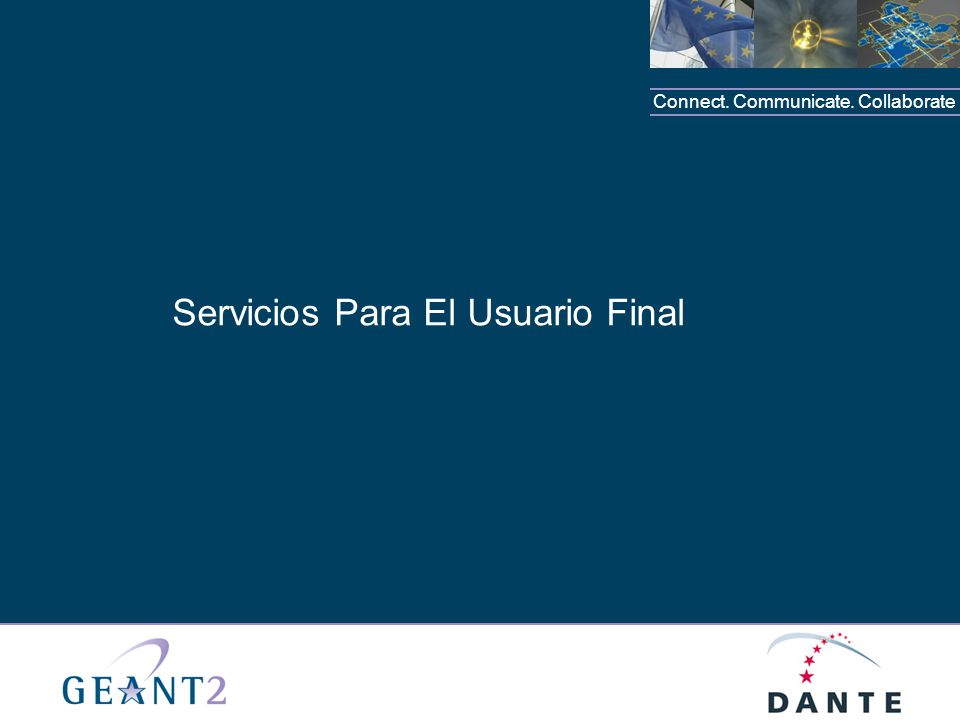

19 Connect. Communicate. Collaborate Servicios Para El Usuario Final

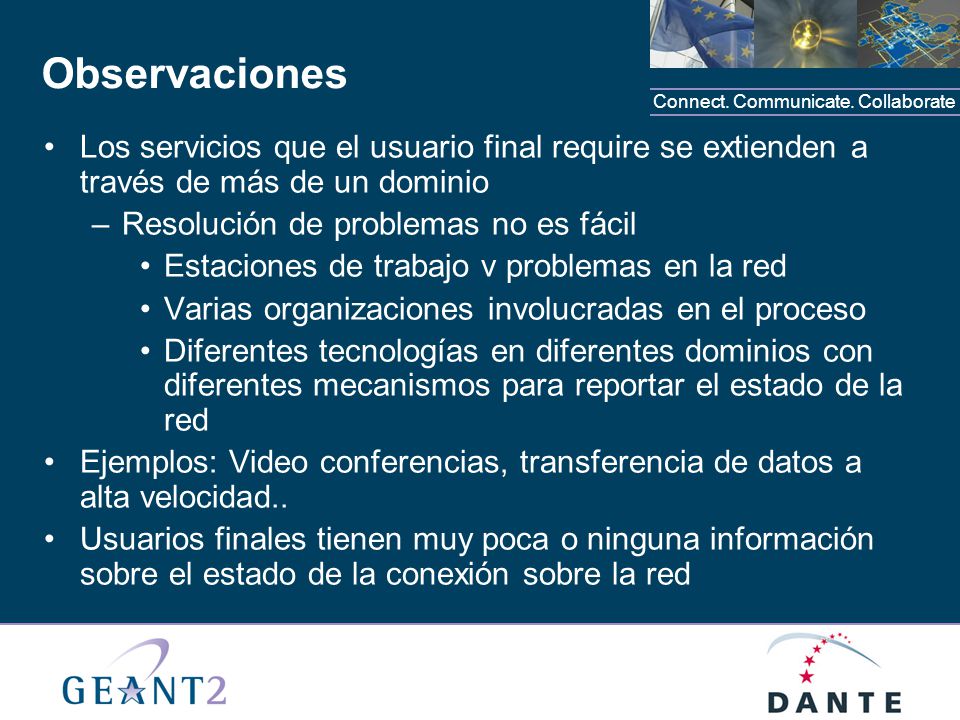

20 Connect. Communicate. Collaborate Observaciones Los servicios que el usuario final require se extienden a través de más de un dominio –Resolución de problemas no es fácil Estaciones de trabajo v problemas en la red Varias organizaciones involucradas en el proceso Diferentes tecnologías en diferentes dominios con diferentes mecanismos para reportar el estado de la red Ejemplos: Video conferencias, transferencia de datos a alta velocidad.. Usuarios finales tienen muy poca o ninguna información sobre el estado de la conexión sobre la red

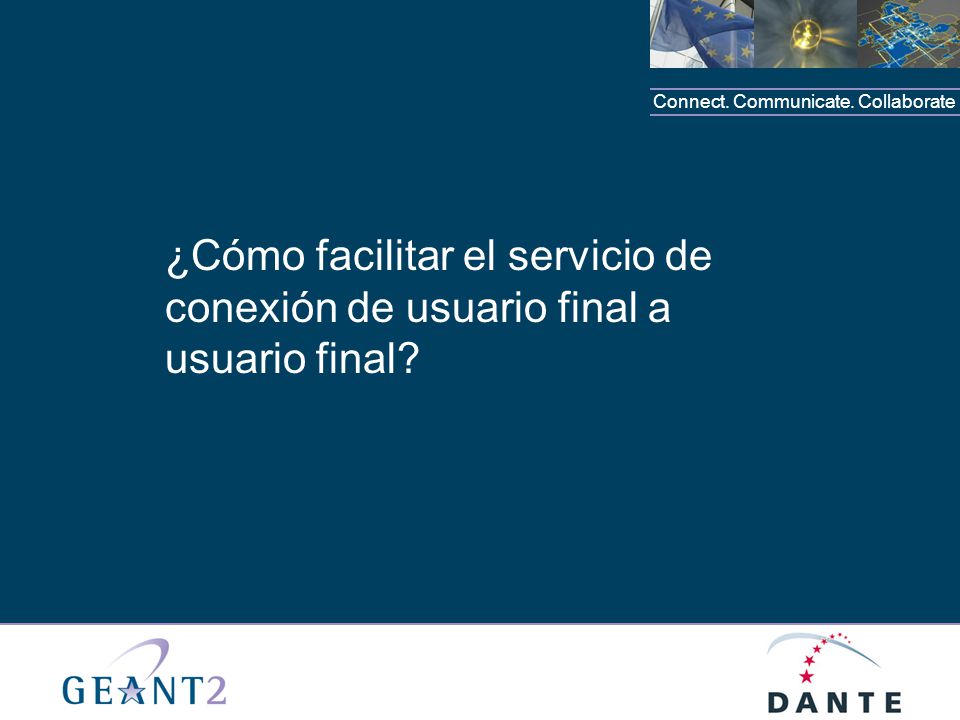

21 Connect. Communicate. Collaborate ¿Cómo facilitar el servicio de conexión de usuario final a usuario final?

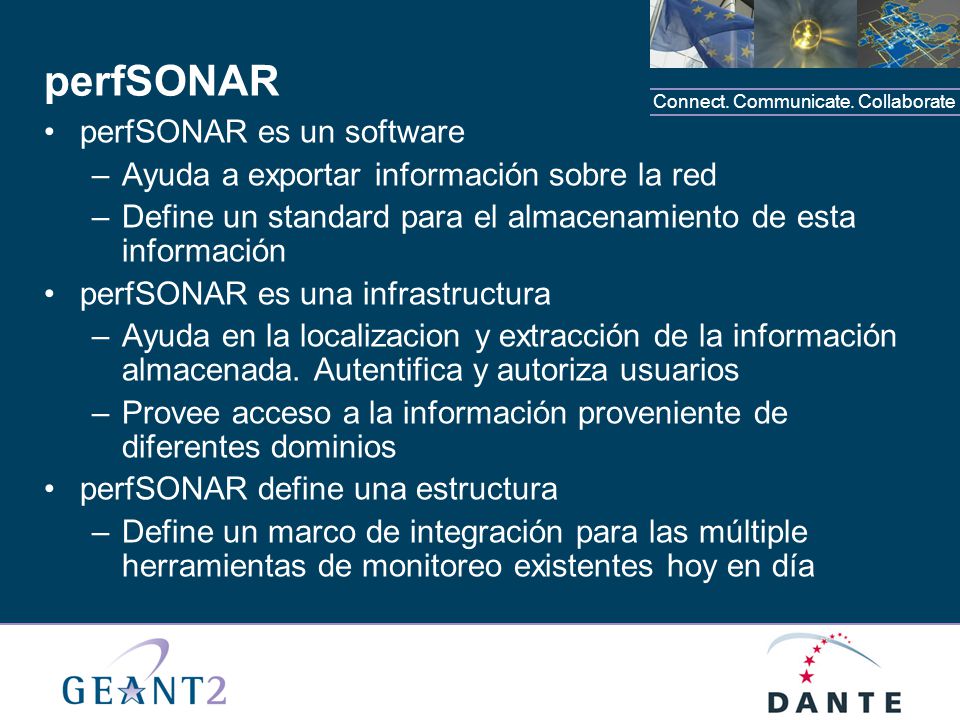

22 Connect. Communicate. Collaborate perfSONAR perfSONAR es un software –Ayuda a exportar información sobre la red –Define un standard para el almacenamiento de esta información perfSONAR es una infrastructura –Ayuda en la localizacion y extracción de la información almacenada. Autentifica y autoriza usuarios –Provee acceso a la información proveniente de diferentes dominios perfSONAR define una estructura –Define un marco de integración para las múltiple herramientas de monitoreo existentes hoy en día

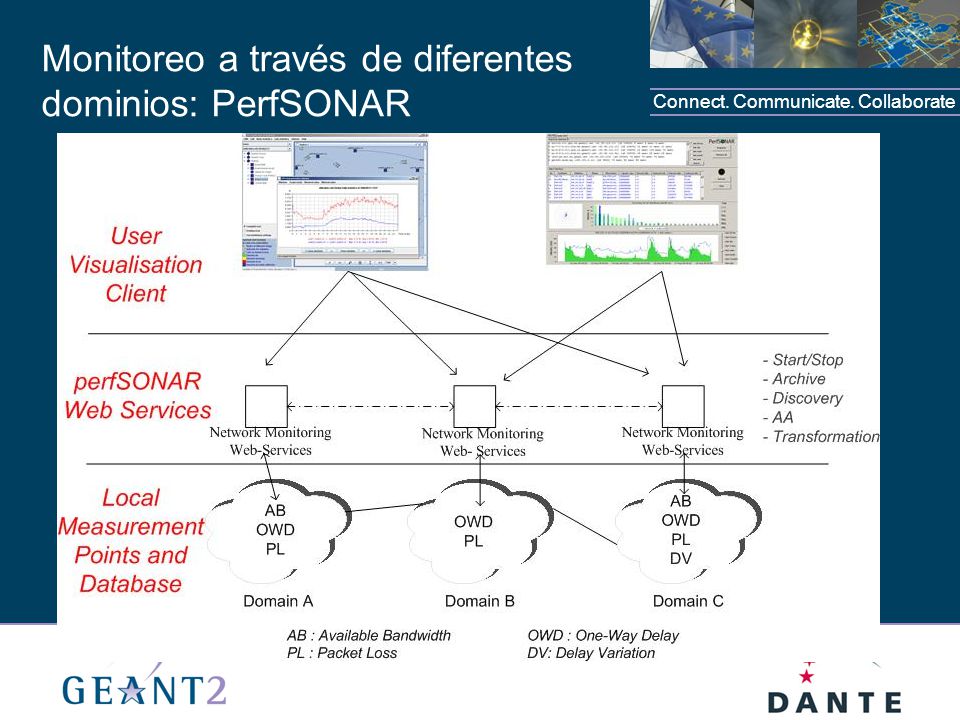

23 Connect. Communicate. Collaborate Monitoreo a través de diferentes dominios: PerfSONAR

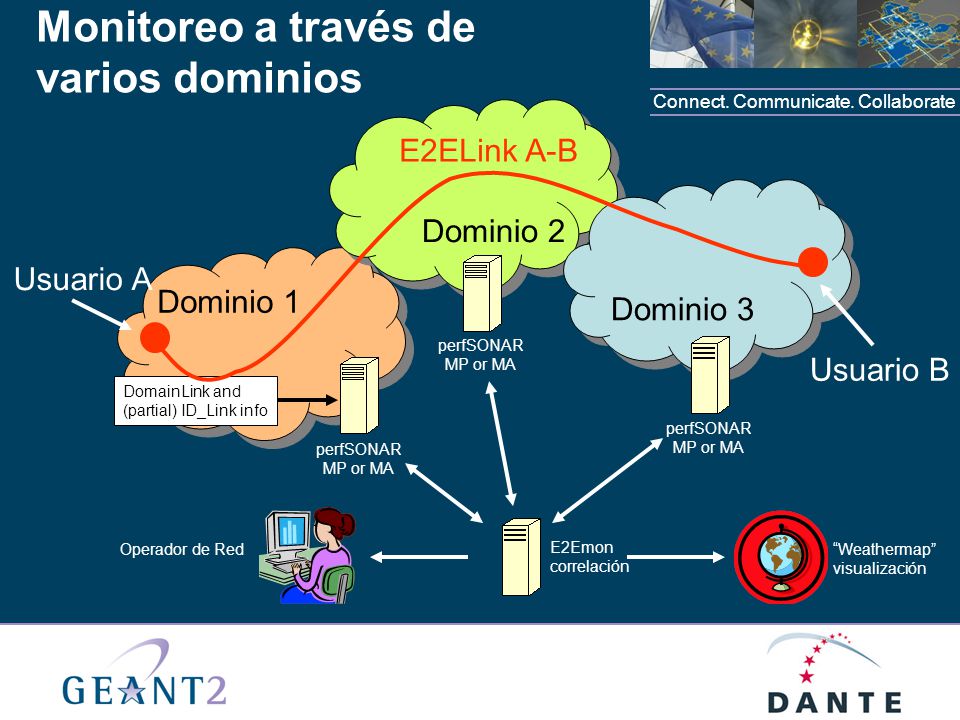

24 Connect. Communicate. Collaborate Monitoreo a través de varios dominios Usuario B Dominio 1 Dominio 2 Dominio 3 E2ELink A-B perfSONAR MP or MA perfSONAR MP or MA E2Emon correlación perfSONAR MP or MA DomainLink and (partial) ID_Link info “Weathermap” visualización Operador de Red Usuario A

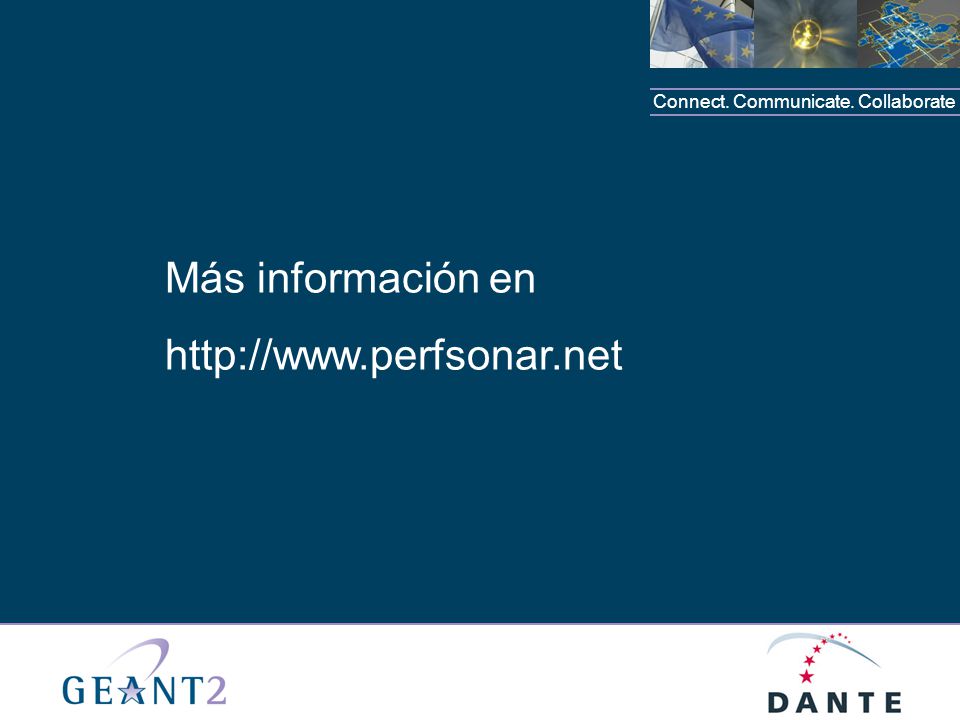

25 Connect. Communicate. Collaborate Más información en http://www.perfsonar.net

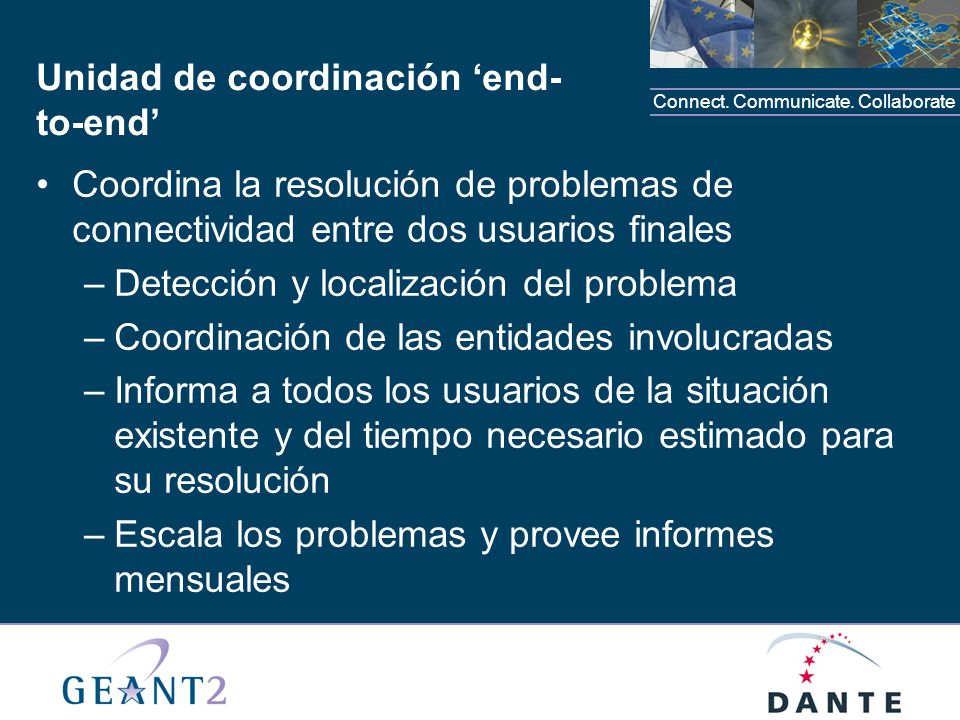

26 Connect. Communicate. Collaborate Unidad de coordinación ‘end- to-end’ Coordina la resolución de problemas de connectividad entre dos usuarios finales –Detección y localización del problema –Coordinación de las entidades involucradas –Informa a todos los usuarios de la situación existente y del tiempo necesario estimado para su resolución –Escala los problemas y provee informes mensuales

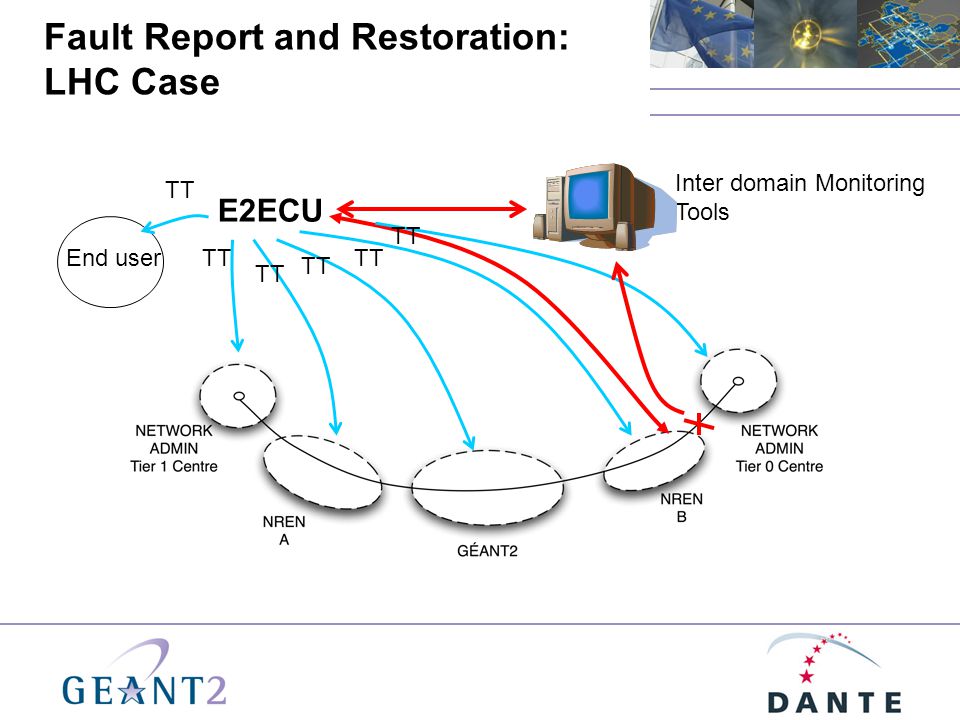

27 Connect. Communicate. Collaborate Fault Report and Restoration: LHC Case E2ECU Inter domain Monitoring Tools TTEnd user TT

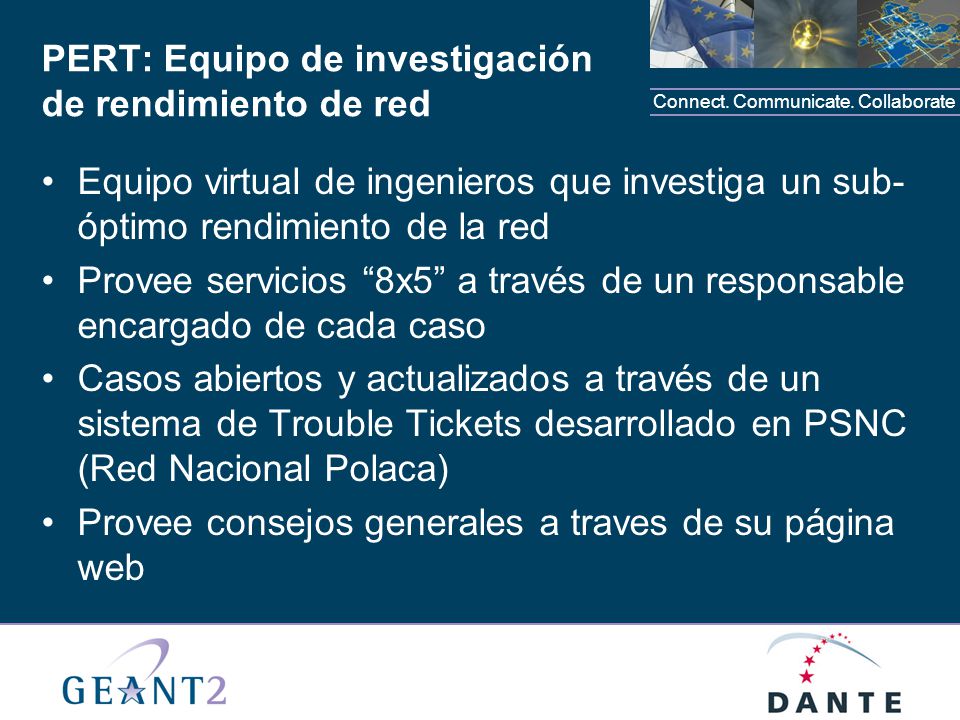

28 Connect. Communicate. Collaborate PERT: Equipo de investigación de rendimiento de red Equipo virtual de ingenieros que investiga un sub- óptimo rendimiento de la red Provee servicios “8x5” a través de un responsable encargado de cada caso Casos abiertos y actualizados a través de un sistema de Trouble Tickets desarrollado en PSNC (Red Nacional Polaca) Provee consejos generales a traves de su página web

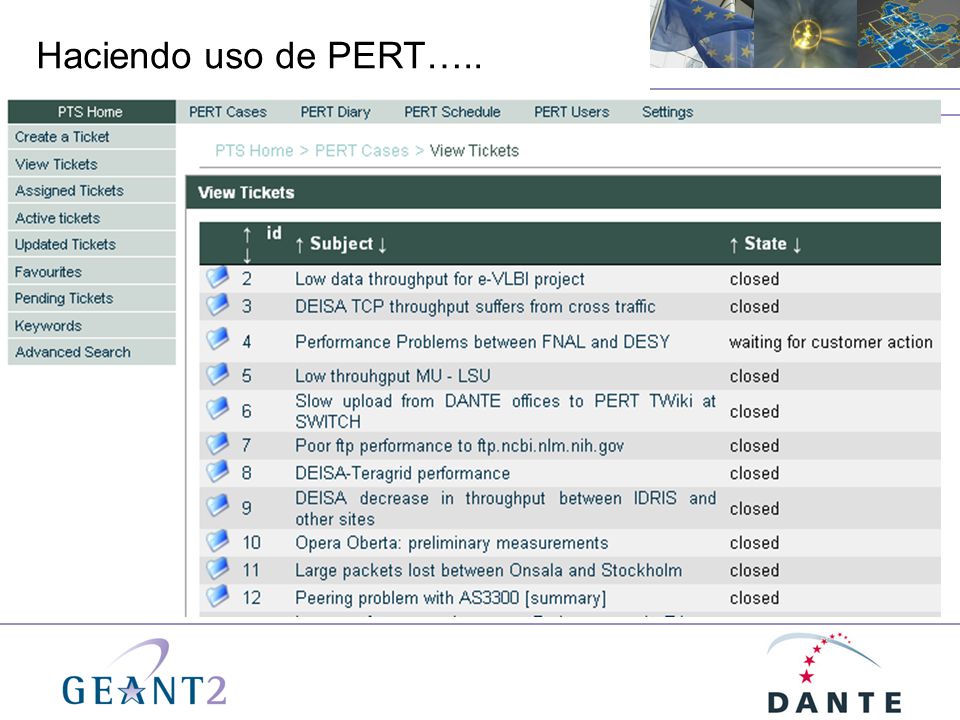

29 Connect. Communicate. Collaborate Haciendo uso de PERT…..

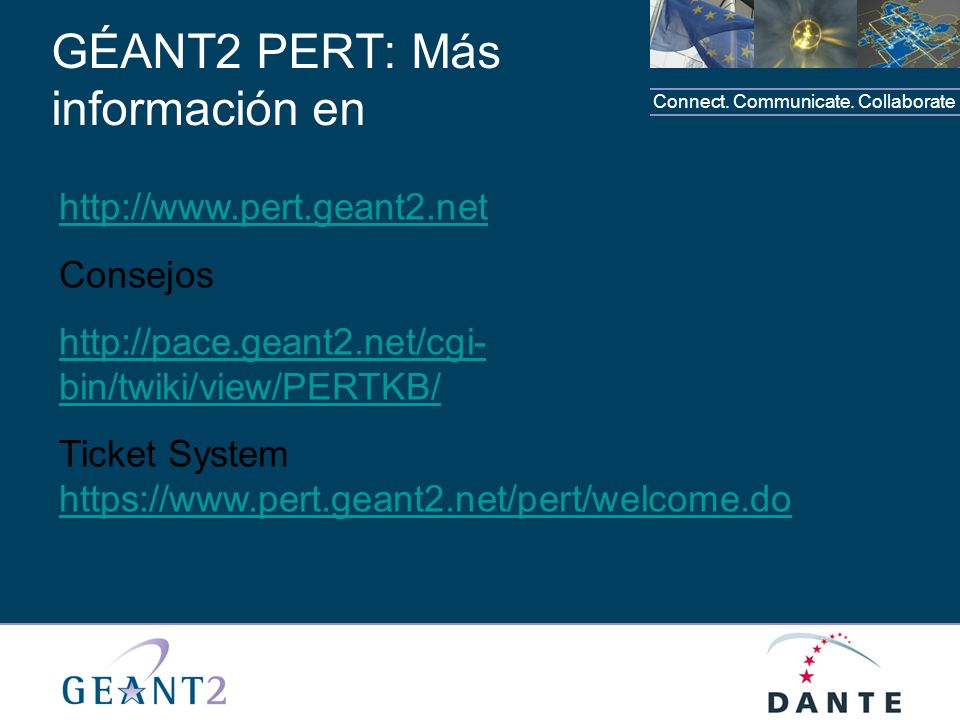

30 Connect. Communicate. Collaborate GÉANT2 PERT: Más información en http://www.pert.geant2.net Consejos http://pace.geant2.net/cgi- bin/twiki/view/PERTKB/ Ticket System https://www.pert.geant2.net/pert/welcome.do https://www.pert.geant2.net/pert/welcome.do

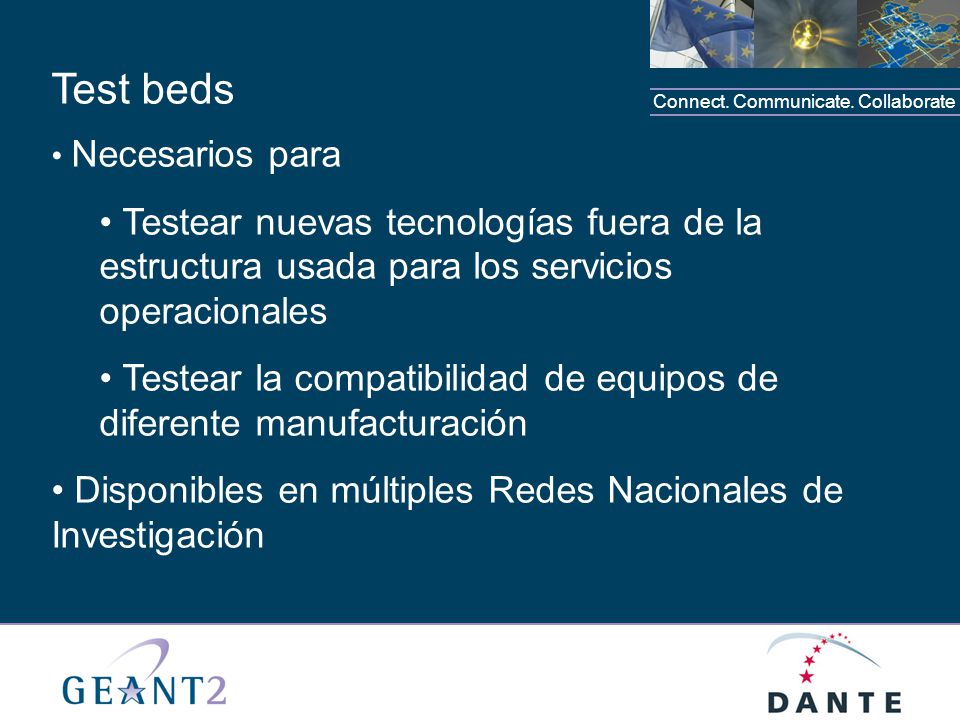

31 Connect. Communicate. Collaborate Test beds Necesarios para Testear nuevas tecnologías fuera de la estructura usada para los servicios operacionales Testear la compatibilidad de equipos de diferente manufacturación Disponibles en múltiples Redes Nacionales de Investigación

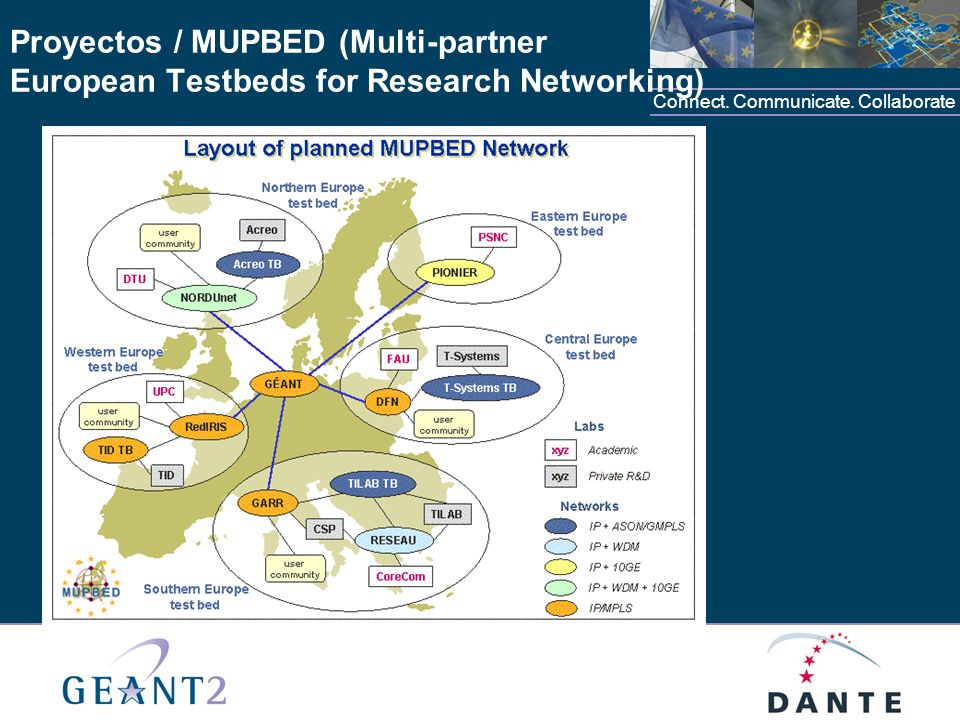

32 Connect. Communicate. Collaborate Proyectos / MUPBED (Multi-partner European Testbeds for Research Networking)

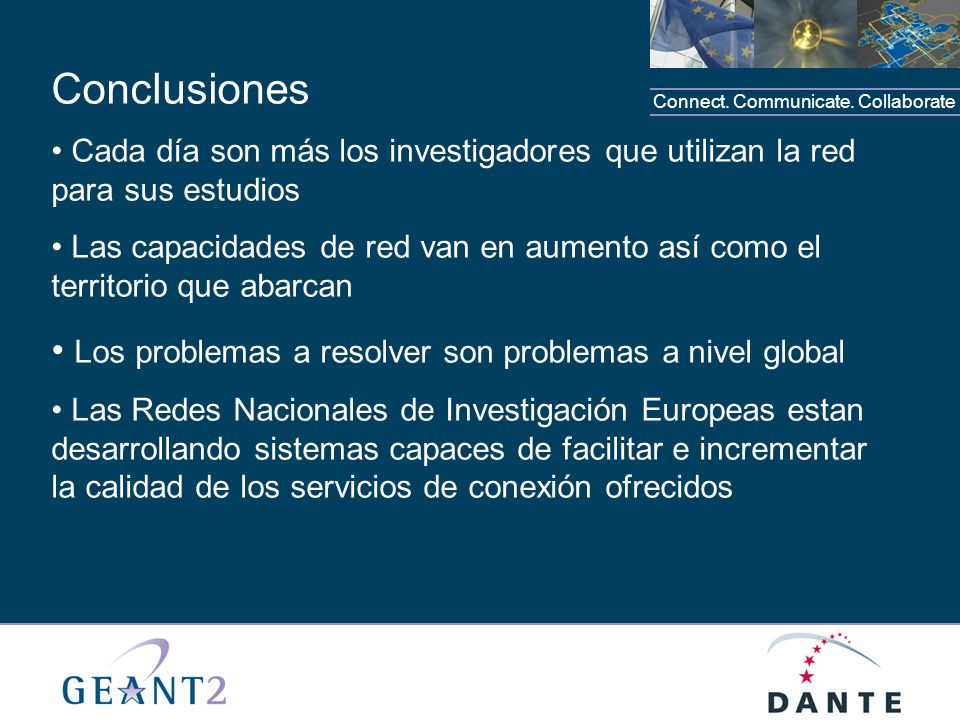

33 Connect. Communicate. Collaborate Conclusiones Cada día son más los investigadores que utilizan la red para sus estudios Las capacidades de red van en aumento así como el territorio que abarcan Los problemas a resolver son problemas a nivel global Las Redes Nacionales de Investigación Europeas estan desarrollando sistemas capaces de facilitar e incrementar la calidad de los servicios de conexión ofrecidos

34 Connect. Communicate. Collaborate Gracias! http://www.geant2.net/ http://www.dante.net/ marian.garcia@dante.org.uk
