1 unificamos comunicaciones Bienvenido a WWW.BICOMSYSTEMS.COM

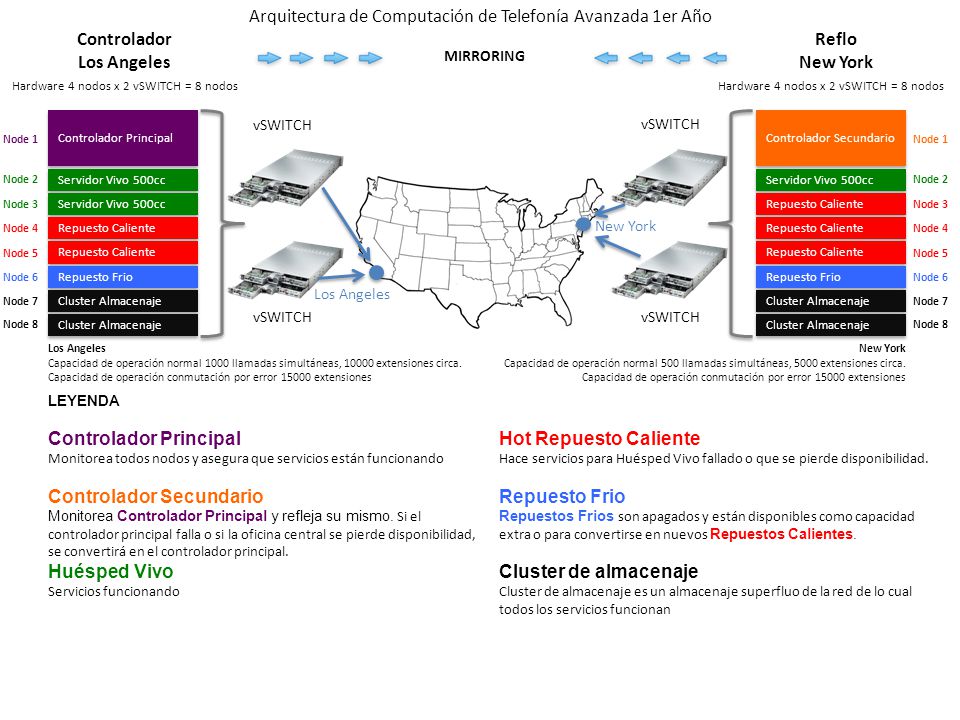

2 Arquitectura de Computación de Telefonía Avanzada 1er Año Controlador Los Angeles Reflo New York MIRRORING Hardware 4 nodos x 2 vSWITCH = 8 nodos Controlador Principal Servidor Vivo 500cc Repuesto Caliente Repuesto Frio Cluster Almacenaje Controlador Secundario Node 1 Node 2 Node 3 Los Angeles Capacidad de operación normal 1000 llamadas simultáneas, 10000 extensiones circa. Capacidad de operación conmutación por error 15000 extensiones Node 1 Node 4 Node 5 Node 6 Node 7 Node 8 New York Capacidad de operación normal 500 llamadas simultáneas, 5000 extensiones circa. Capacidad de operación conmutación por error 15000 extensiones LEYENDA Controlador Principal Monitorea todos nodos y asegura que servicios están funcionando Controlador Secundario Monitorea Controlador Principal y refleja su mismo. Si el controlador principal falla o si la oficina central se pierde disponibilidad, se convertirá en el controlador principal. Huésped Vivo Servicios funcionando Servidor Vivo 500cc Node 2 Repuesto Caliente Node 3 Node 4 Node 5 Repuesto Frio Cluster Almacenaje Node 6 Node 7 Node 8 New York Los Angeles vSWITCH Hot Repuesto Caliente Hace servicios para Huésped Vivo fallado o que se pierde disponibilidad. Repuesto Frio Repuestos Frios son apagados y están disponibles como capacidad extra o para convertirse en nuevos Repuestos Calientes. Cluster de almacenaje Cluster de almacenaje es un almacenaje superfluo de la red de lo cual todos los servicios funcionan

3 Escenario 1 Papel del Controlador Principal

4 El Controlador Principal monitorea todos nodos vivos: Huespedes Vivos, Repuestos Calientes, y Nodos de repuesto. El controlador principal también asegura que los datos son duplicados de Huespedes Vivos a Clusteres de Almacenaje. Controlador Principal Servidor Vivo 500cc Repuesto Caliente Cluster Almacenaje Controlador Secundario Node 1 Node 2 Node 3 Node 1 Node 4 Node 5 Node 6 Node 7 Node 8 Servidor Vivo 500cc Node 2 Repuesto Caliente Node 3 Node 4 Node 5 Repuesto Frio Cluster Almacenaje Node 6 Node 7 Node 8 vSWITCH 1 vSWITCH 2 vSWITCH 3 vSWITCH 4 Los Angeles Controlador New York Reflejo Escenario 1

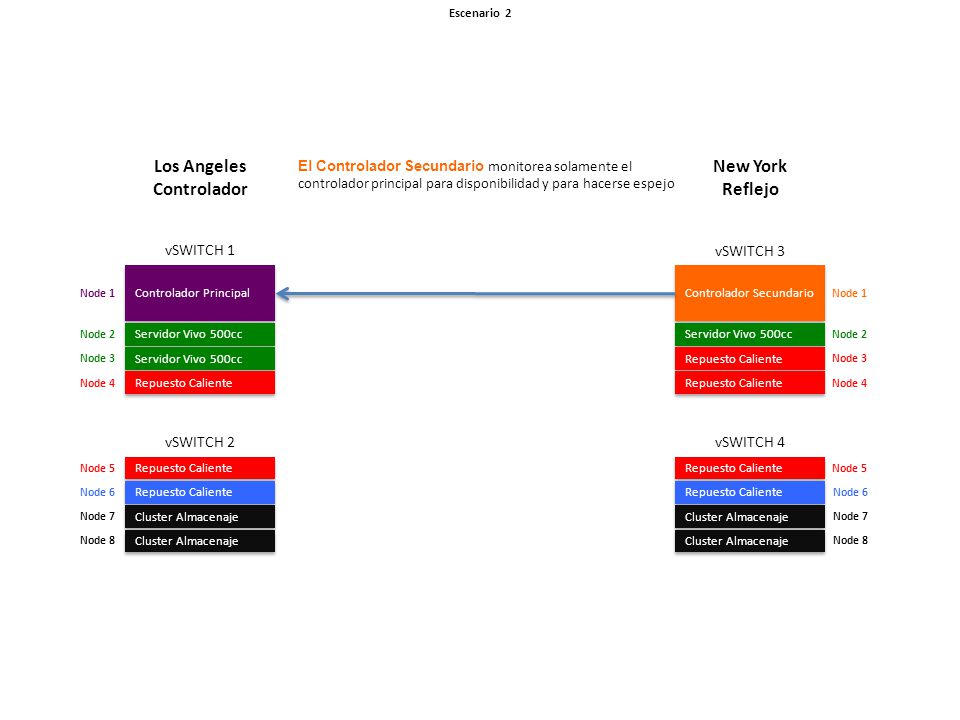

5 Escenario 2 Papel del Controlador Secundario

6 El Controlador Secundario monitorea solamente el controlador principal para disponibilidad y para hacerse espejo Controlador Principal Servidor Vivo 500cc Repuesto Caliente Cluster Almacenaje Controlador Secundario Node 1 Node 2 Node 3 Node 1 Node 4 Node 5 Node 6 Node 7 Node 8 Servidor Vivo 500cc Node 2 Repuesto Caliente Node 3 Node 4 Node 5 Repuesto Caliente Cluster Almacenaje Node 6 Node 7 Node 8 vSWITCH 1 vSWITCH 2 vSWITCH 3 vSWITCH 4 Los Angeles Controlador New York Reflejo Escenario 2

7 Escenario 3 Se pierde disponibilidad el Huesped Vivo de Los Angeles

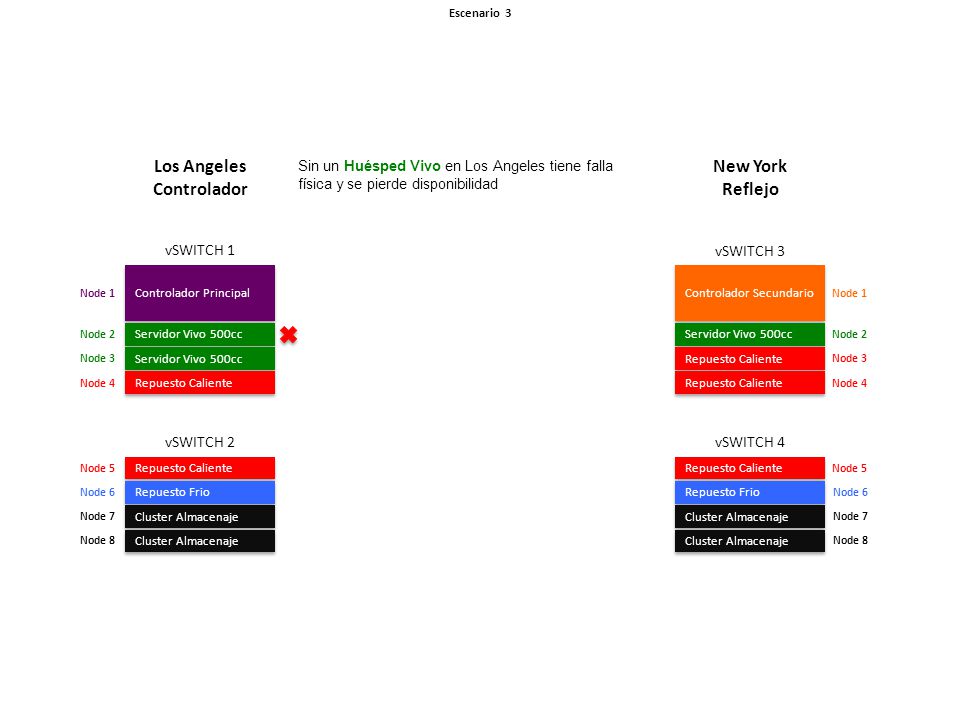

8 Sin un Huésped Vivo en Los Angeles tiene falla física y se pierde disponibilidad Controlador Principal Servidor Vivo 500cc Repuesto Caliente Repuesto Frio Cluster Almacenaje Controlador Secundario Node 1 Node 2 Node 3 Node 1 Node 4 Node 5 Node 6 Node 7 Node 8 Servidor Vivo 500cc Node 2 Repuesto Caliente Node 3 Node 4 Node 5 Repuesto Frio Cluster Almacenaje Node 6 Node 7 Node 8 vSWITCH 1 vSWITCH 2 vSWITCH 3 vSWITCH 4 Los Angeles Controlador New York Reflejo Escenario 3

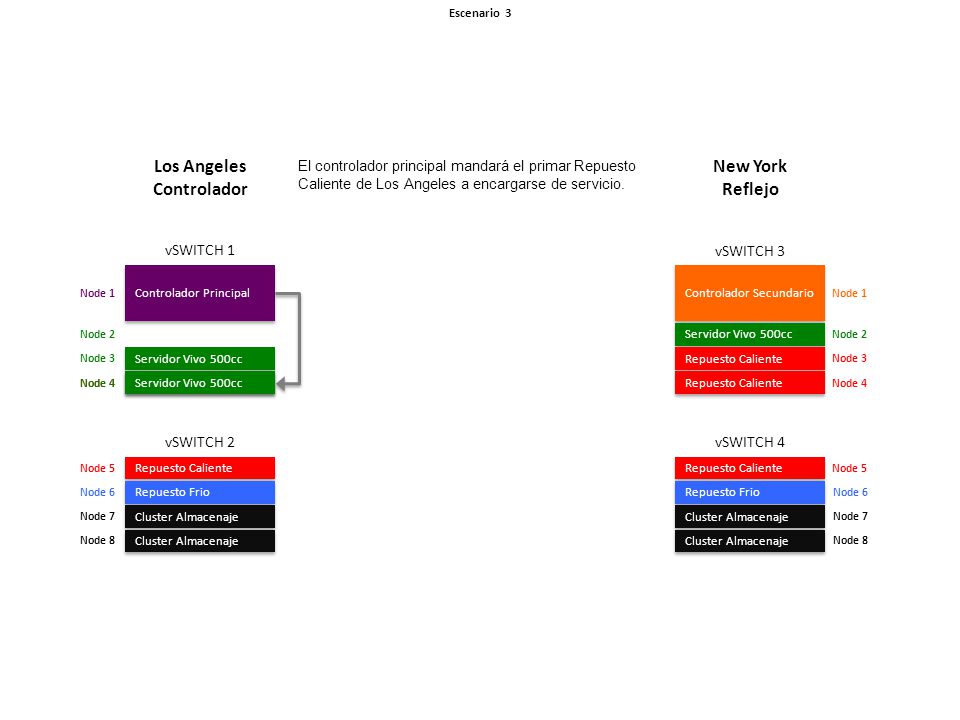

9 El controlador principal mandará el primar Repuesto Caliente de Los Angeles a encargarse de servicio. Controlador Principal Servidor Vivo 500cc Hot Spare Repuesto Caliente Repuesto Frio Cluster Almacenaje Controlador Secundario Node 1 Node 2 Node 3 Node 1 Node 4 Node 5 Node 6 Node 7 Node 8 Servidor Vivo 500cc Node 2 Repuesto Caliente Node 3 Node 4 Node 5 Repuesto Frio Cluster Almacenaje Node 6 Node 7 Node 8 vSWITCH 1 vSWITCH 2 vSWITCH 3 vSWITCH 4 Los Angeles Controlador New York Reflejo Servidor Vivo 500cc Node 4 Escenario 3

10 Escenario 4 Se pierde disponibilidad el Huespéd Vivo de New York

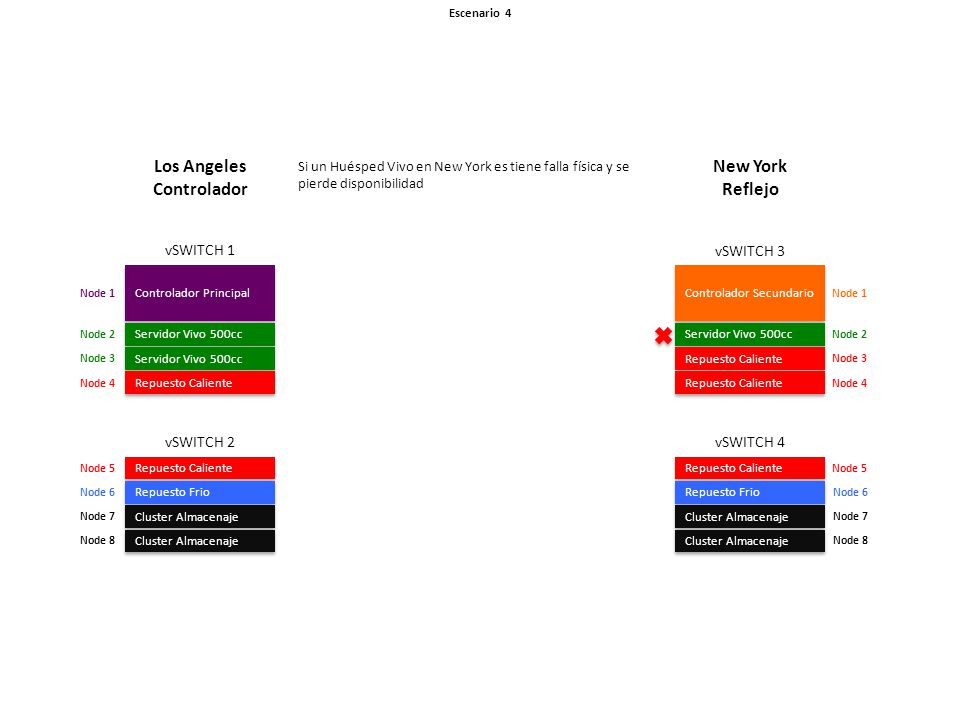

11 Si un Huésped Vivo en New York es tiene falla física y se pierde disponibilidad Controlador Principal Servidor Vivo 500cc Repuesto Caliente Repuesto Frio Cluster Almacenaje Controlador Secundario Node 1 Node 2 Node 3 Node 1 Node 4 Node 5 Node 6 Node 7 Node 8 Servidor Vivo 500cc Node 2 Repuesto Caliente Node 3 Node 4 Node 5 Repuesto Frio Cluster Almacenaje Node 6 Node 7 Node 8 vSWITCH 1 vSWITCH 2 vSWITCH 3 vSWITCH 4 Los Angeles Controlador New York Reflejo Escenario 4

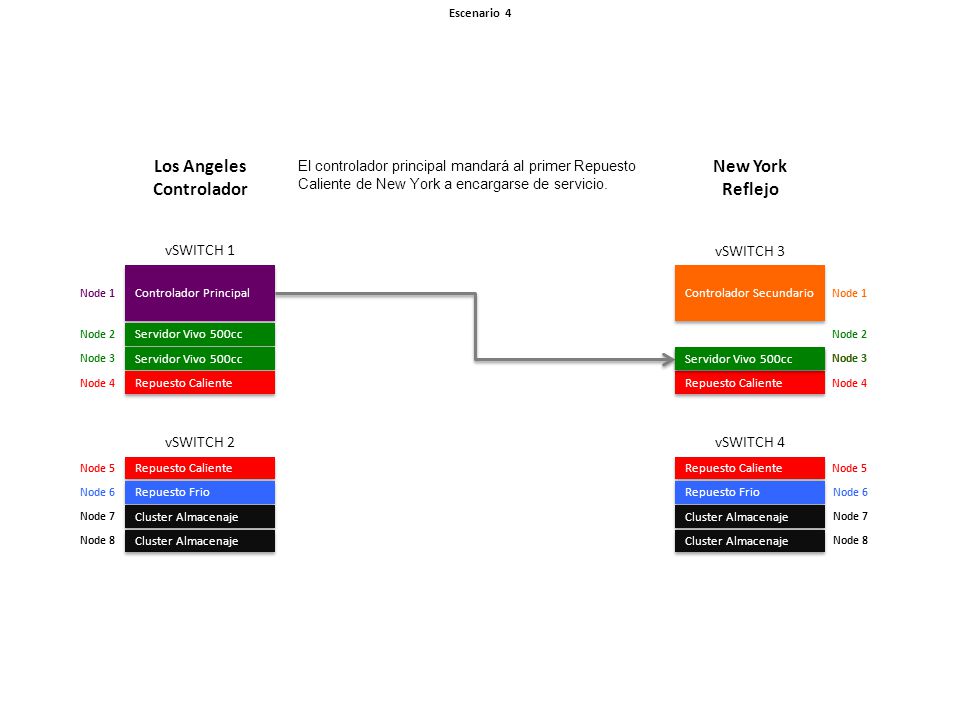

12 El controlador principal mandará al primer Repuesto Caliente de New York a encargarse de servicio. Controlador Principal Servidor Vivo 500cc Repuesto Caliente Repuesto Frio Cluster Almacenaje Controlador Secundario Node 1 Node 2 Node 3 Node 1 Node 4 Node 5 Node 6 Node 7 Node 8 Node 2 Hot Spare Repuesto Caliente Node 3 Node 4 Node 5 Repuesto Frio Cluster Almacenaje Node 6 Node 7 Node 8 vSWITCH 1 vSWITCH 2 vSWITCH 3 vSWITCH 4 Los Angeles Controlador New York Reflejo Servidor Vivo 500cc Node 3 Escenario 4

13 Escenario 5 New York se pierde disponibilidad por completo

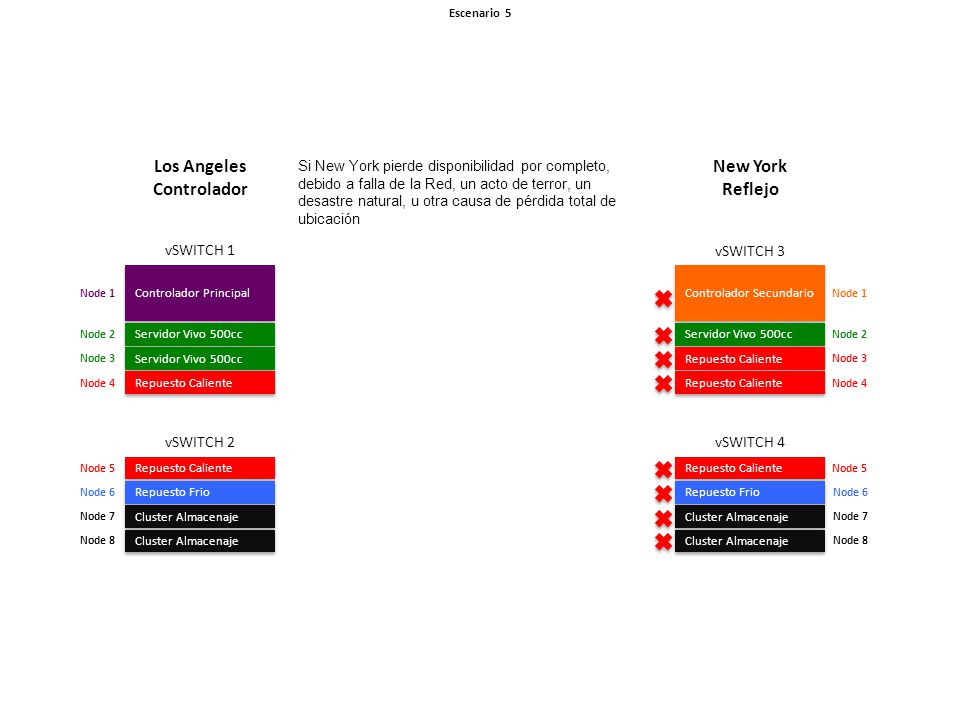

14 Si New York pierde disponibilidad por completo, debido a falla de la Red, un acto de terror, un desastre natural, u otra causa de pérdida total de ubicación Controlador Principal Servidor Vivo 500cc Repuesto Caliente Repuesto Frio Cluster Almacenaje Controlador Secundario Node 1 Node 2 Node 3 Node 1 Node 4 Node 5 Node 6 Node 7 Node 8 Servidor Vivo 500cc Node 2 Repuesto Caliente Node 3 Node 4 Node 5 Repuesto Frio Cluster Almacenaje Node 6 Node 7 Node 8 vSWITCH 1 vSWITCH 2 vSWITCH 3 vSWITCH 4 Los Angeles Controlador New York Reflejo Escenario 5

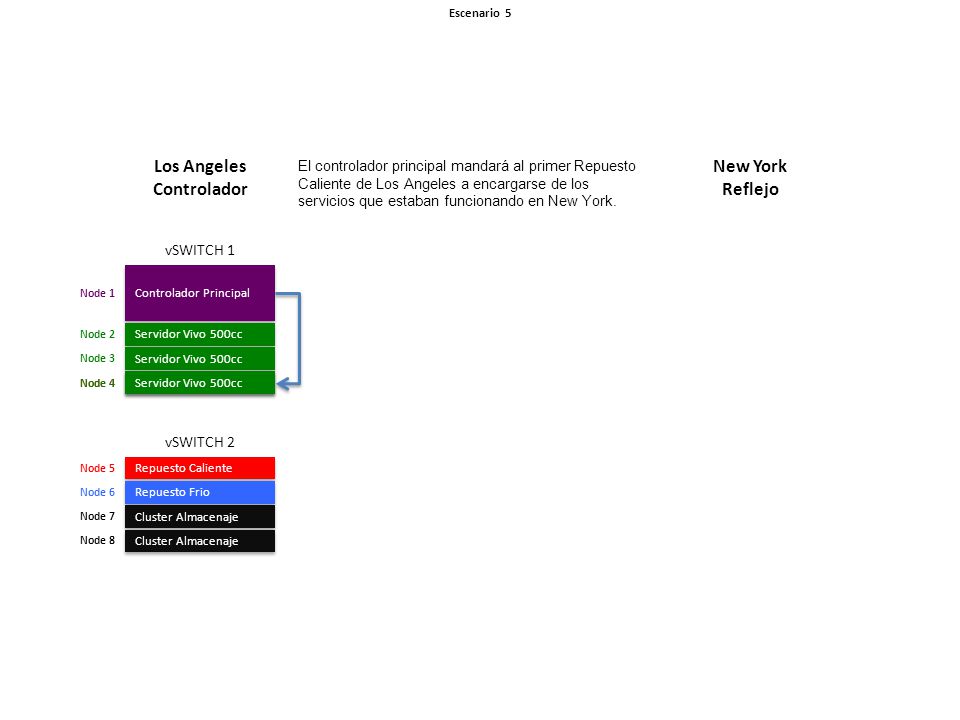

15 El controlador principal mandará al primer Repuesto Caliente de Los Angeles a encargarse de los servicios que estaban funcionando en New York. Controlador Principal Servidor Vivo 500cc Hot Spare Repuesto Caliente Repuesto Frio Cluster Almacenaje Node 1 Node 2 Node 3 Node 4 Node 5 Node 6 Node 7 Node 8 vSWITCH 1 vSWITCH 2 Los Angeles Controlador New York Reflejo Servidor Vivo 500cc Node 4 Escenario 5

16 Escenario 6 Falla del Controlador Principal

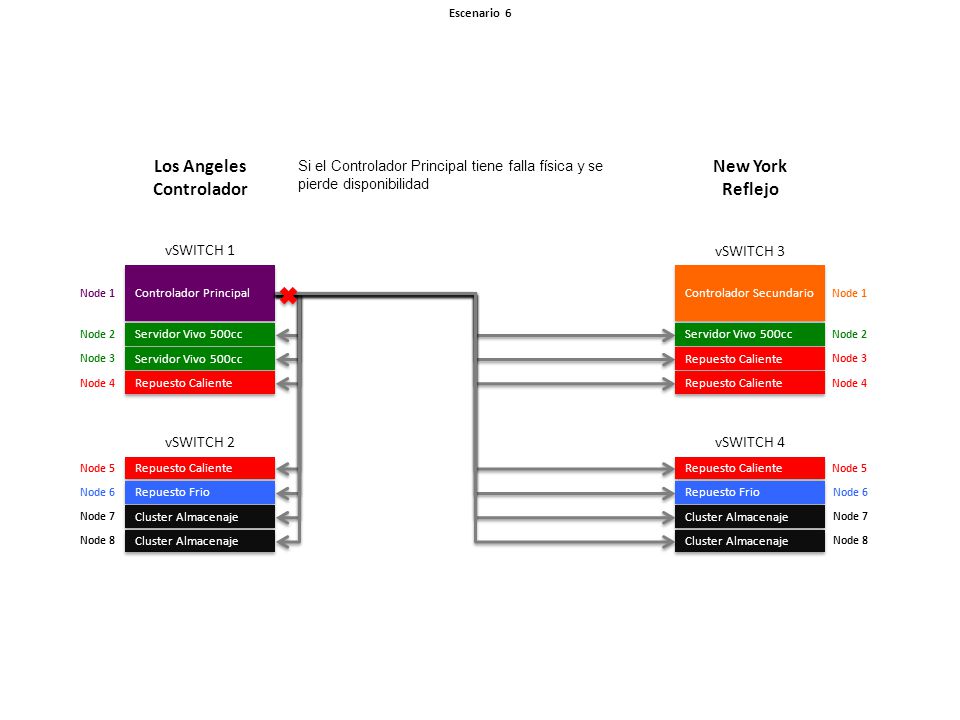

17 Si el Controlador Principal tiene falla física y se pierde disponibilidad Controlador Principal Servidor Vivo 500cc Repuesto Caliente Repuesto Frio Cluster Almacenaje Controlador Secundario Node 1 Node 2 Node 3 Node 1 Node 4 Node 5 Node 6 Node 7 Node 8 Servidor Vivo 500cc Node 2 Repuesto Caliente Node 3 Node 4 Node 5 Repuesto Frio Cluster Almacenaje Node 6 Node 7 Node 8 vSWITCH 1 vSWITCH 2 vSWITCH 3 vSWITCH 4 Los Angeles Controlador New York Reflejo Escenario 6

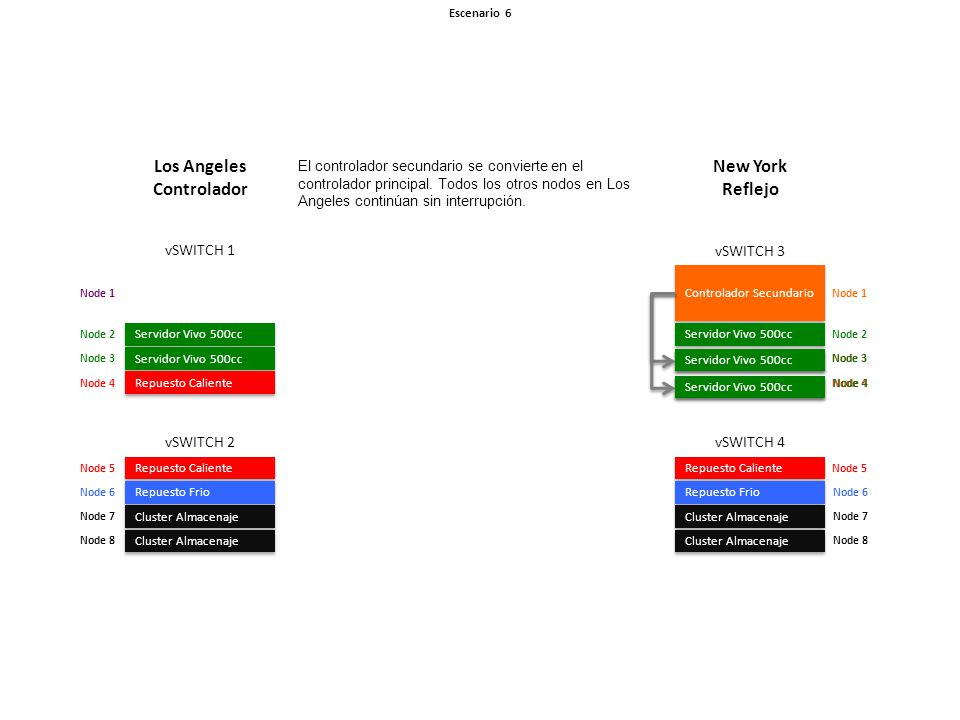

18 El controlador secundario se convierte en el controlador principal. Todos los otros nodos en Los Angeles continúan sin interrupción. Servidor Vivo 500cc Repuesto Caliente Repuesto Frio Cluster Almacenaje Controlador Secundario Node 1 Node 2 Node 3 Node 1 Node 4 Node 5 Node 6 Node 7 Node 8 Servidor Vivo 500cc Node 2 Hot Spare Repuesto Caliente Node 3 Node 4 Node 5 Repuesto Frio Cluster Almacenaje Node 6 Node 7 Node 8 vSWITCH 1 vSWITCH 2 vSWITCH 3 vSWITCH 4 Los Angeles Controlador New York Reflejo Servidor Vivo 500cc Node 3 Node 4 Escenario 6

19 Escenario 7 Los Angeles pierde disponibilidad por completo

20 Si L os A ngeles p ierde d isponibilidad p or c ompleto... debido a f alla d e l a R ed, u n a cto d e t error, u n d esastre natural, u o tra c ausa d e p érdida t otal d e u bicación Controlador Principal Servidor Vivo 500cc Repuesto Caliente Repuesto Frio Cluster Almacenaje Controlador Secundario Node 1 Node 2 Node 3 Node 1 Node 4 Node 5 Node 6 Node 7 Node 8 Servidor Vivo 500cc Node 2 Repuesto Caliente Node 3 Node 4 Node 5 Repuesto Frio Cluster Almacenaje Node 6 Node 7 Node 8 vSWITCH 1 vSWITCH 2 vSWITCH 3 vSWITCH 4 Los Angeles Controlador New York Reflejo Escenario 7

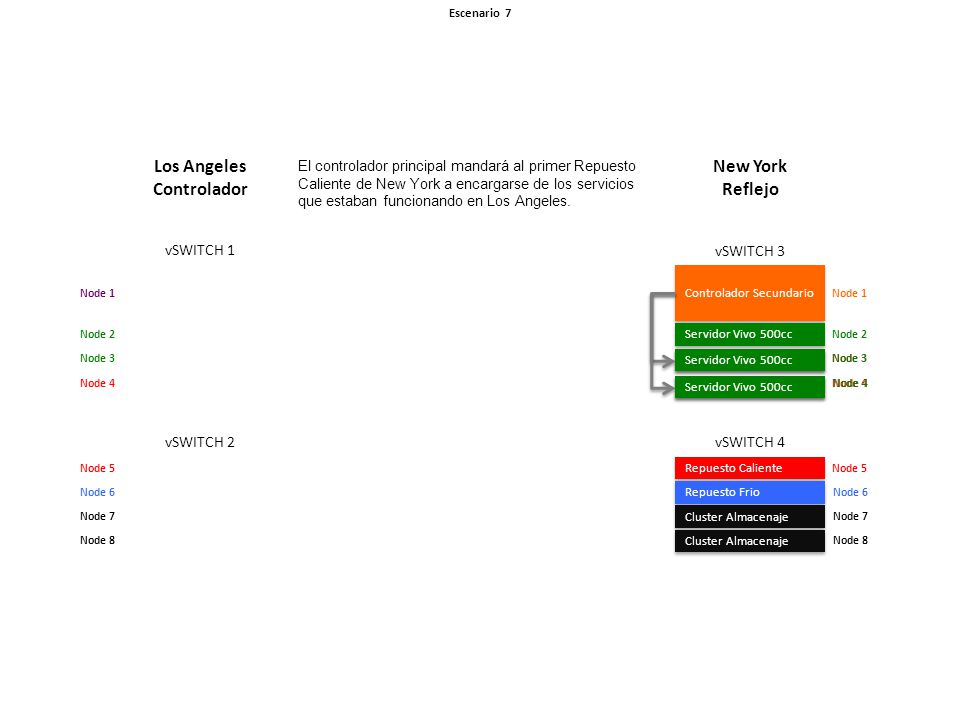

21 El controlador principal mandará al primer Repuesto Caliente de New York a encargarse de los servicios que estaban funcionando en Los Angeles. Controlador Secundario Node 1 Node 2 Node 3 Node 1 Node 4 Node 5 Node 6 Node 7 Node 8 Servidor Vivo 500cc Node 2 Hot Spare Repuesto Caliente Node 3 Node 4 Node 5 Repuesto Frio Cluster Almacenaje Node 6 Node 7 Node 8 vSWITCH 1 vSWITCH 2 vSWITCH 3 vSWITCH 4 Los Angeles Controlador New York Reflejo Servidor Vivo 500cc Node 3 Node 4 Escenario 7

22 Arquitectura de Computación Telefonica Avanzada 2 do Año Los Angeles Controlador New York Reflejo REFLEXIÓN Hardware 4 nodos x 4 vSWITCH = 16 nodos Controlador Principal Servidor Vivo 500cc Repuesto Caliente Controlador Secundario Node 1 Node 2 Node 3 Los Angeles Capacidad de operación normal 2000 llamadas simultáneas, 20000 extensiones circa. Capacidad de operación conmutación por error 30000 extensiones Node 1 Node 4 Node 5 Node 6 Node 7 Node 8 New York Capacidad de operación normal 1000 llamadas simultáneas, 10000 extensiones circa. Capacidad de operación conmutación por error 30000 extensiones Servidor Vivo 500cc Node 2 Servidor Vivo 500cc Repuesto Caliente Node 3 Node 4 Node 5 Repuesto Caliente Node 6 Node 7 Node 8 vSWITCH Repuesto Caliente Repuesto Frio Cluster Almacenaje Node 9 Node 10 Node 11 Node 12 Node 13 Node 14 Node 15 Node 16 Repuesto Caliente Node 9 Repuesto Frio Node 10 Node 11 Node 12 Cluster Almacenaje Node 13 Node 14 Node 15 Cluster Almacenaje Node 16 vSWITCH 24 port Infiniband SAN Switch Switch 1 24 port Infiniband SAN Switch Switch 2 24 port Infiniband SAN Switch Switch 1 24 port Infiniband SAN Switch Switch 2 Switch 2 es un repuesto para Switch 1 en caso de falla New York Los Angeles

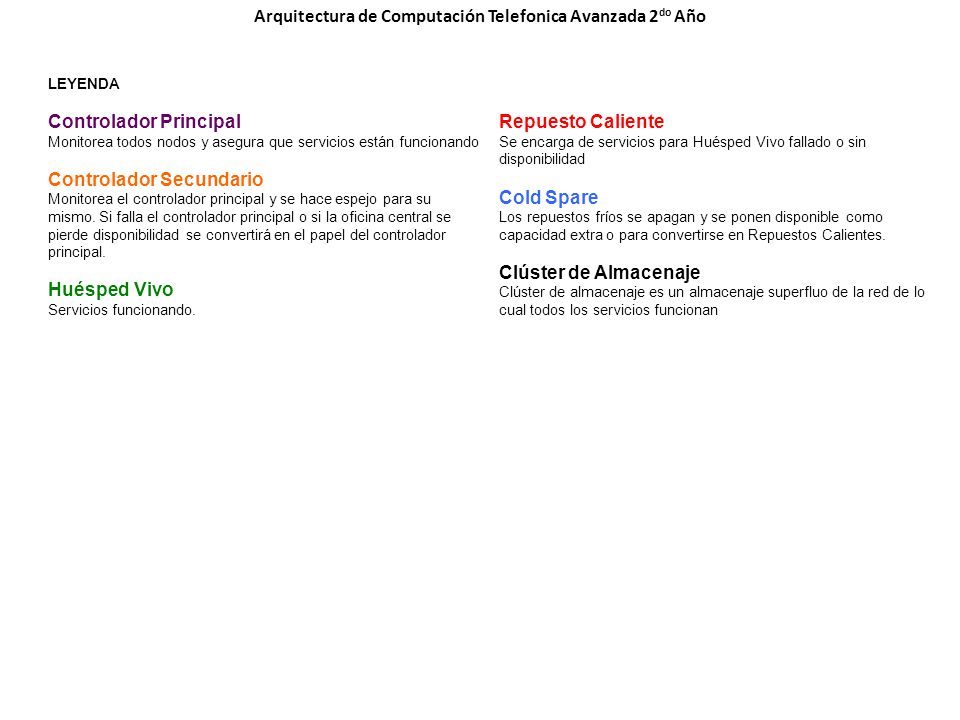

23 Arquitectura de Computación Telefonica Avanzada 2 do Año LEYENDA Controlador Principal Monitorea todos nodos y asegura que servicios están funcionando Controlador Secundario Monitorea el controlador principal y se hace espejo para su mismo. Si falla el controlador principal o si la oficina central se pierde disponibilidad se convertirá en el papel del controlador principal. Huésped Vivo Servicios funcionando. Repuesto Caliente Se encarga de servicios para Huésped Vivo fallado o sin disponibilidad Cold Spare Los repuestos fríos se apagan y se ponen disponible como capacidad extra o para convertirse en Repuestos Calientes. Clúster de Almacenaje Clúster de almacenaje es un almacenaje superfluo de la red de lo cual todos los servicios funcionan

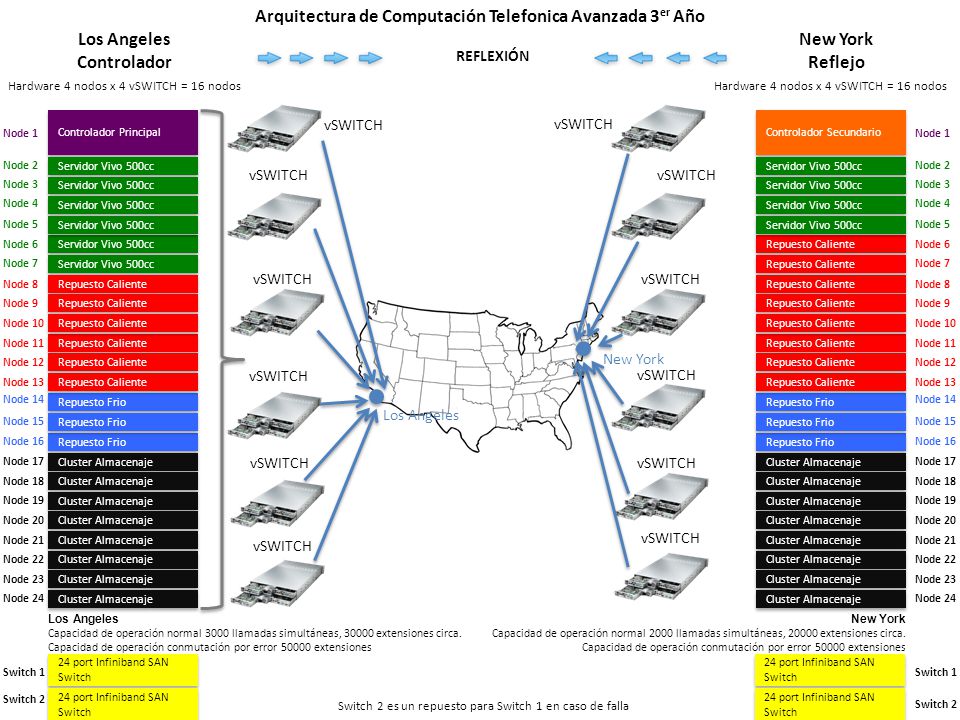

24 Arquitectura de Computación Telefonica Avanzada 3 er Año Los Angeles Controlador New York Reflejo REFLEXIÓN Hardware 4 nodos x 4 vSWITCH = 16 nodos Controlador Principal Servidor Vivo 500cc Repuesto Caliente Node 1 Node 2 Node 3 Los Angeles Capacidad de operación normal 3000 llamadas simultáneas, 30000 extensiones circa. Capacidad de operación conmutación por error 50000 extensiones Node 4 Node 5 Node 6 Node 7 Node 8 New York Capacidad de operación normal 2000 llamadas simultáneas, 20000 extensiones circa. Capacidad de operación conmutación por error 50000 extensiones. vSWITCH Repuesto Caliente Repuesto Frio Cluster Almacenaje Node 9 Node 10 Node 11 Node 12 Node 13 Node 14 Node 15 Node 17 vSWITCH 24 port Infiniband SAN Switch Switch 1 24 port Infiniband SAN Switch Switch 2 Switch 2 es un repuesto para Switch 1 en caso de falla Servidor Vivo 500cc Repuesto Caliente Repuesto Frio Cluster Almacenaje Node 16 Node 18 Node 19 Node 20 Node 21 Node 22 Node 23 Node 24 Controlador Secundario Servidor Vivo 500cc Repuesto Caliente Node 1 Node 2 Node 3 Node 4 Node 5 Node 6 Node 7 Node 8 Repuesto Caliente Repuesto Frio Cluster Almacenaje Node 9 Node 10 Node 11 Node 12 Node 13 Node 14 Node 15 Node 17 Servidor Vivo 500cc Repuesto Caliente Repuesto Frio Cluster Almacenaje Node 16 Node 18 Node 19 Node 20 Node 21 Node 22 Node 23 Node 24 Cluster Almacenaje 24 port Infiniband SAN Switch Switch 1 24 port Infiniband SAN Switch Switch 2 vSWITCH New York Los Angeles

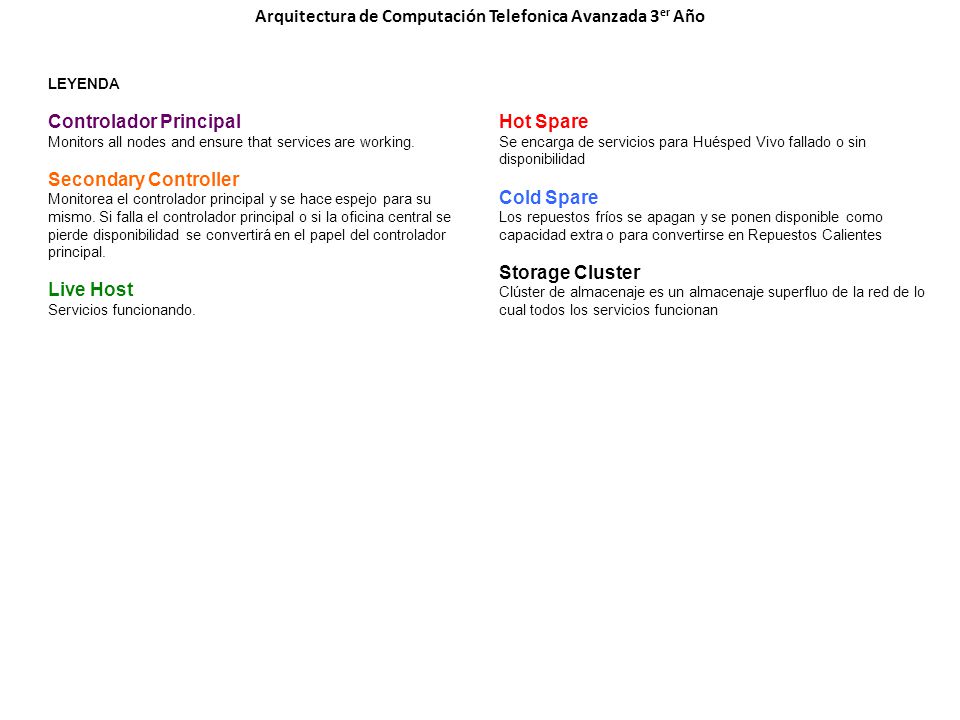

25 Arquitectura de Computación Telefonica Avanzada 3 er Año LEYENDA Controlador Principal Monitors all nodes and ensure that services are working. Secondary Controller Monitorea el controlador principal y se hace espejo para su mismo. Si falla el controlador principal o si la oficina central se pierde disponibilidad se convertirá en el papel del controlador principal. Live Host Servicios funcionando. Hot Spare Se encarga de servicios para Huésped Vivo fallado o sin disponibilidad Cold Spare Los repuestos fríos se apagan y se ponen disponible como capacidad extra o para convertirse en Repuestos Calientes Storage Cluster Clúster de almacenaje es un almacenaje superfluo de la red de lo cual todos los servicios funcionan

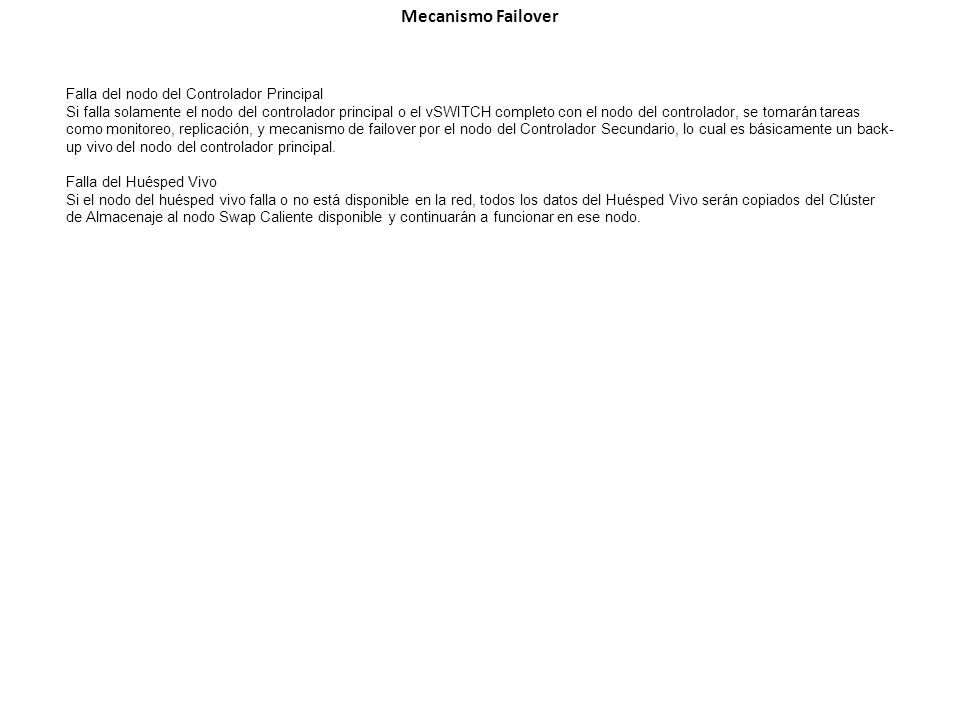

26 Mecanismo Failover Falla del nodo del Controlador Principal Si falla solamente el nodo del controlador principal o el vSWITCH completo con el nodo del controlador, se tomarán tareas como monitoreo, replicación, y mecanismo de failover por el nodo del Controlador Secundario, lo cual es básicamente un back- up vivo del nodo del controlador principal. Falla del Huésped Vivo Si el nodo del huésped vivo falla o no está disponible en la red, todos los datos del Huésped Vivo serán copiados del Clúster de Almacenaje al nodo Swap Caliente disponible y continuarán a funcionar en ese nodo.

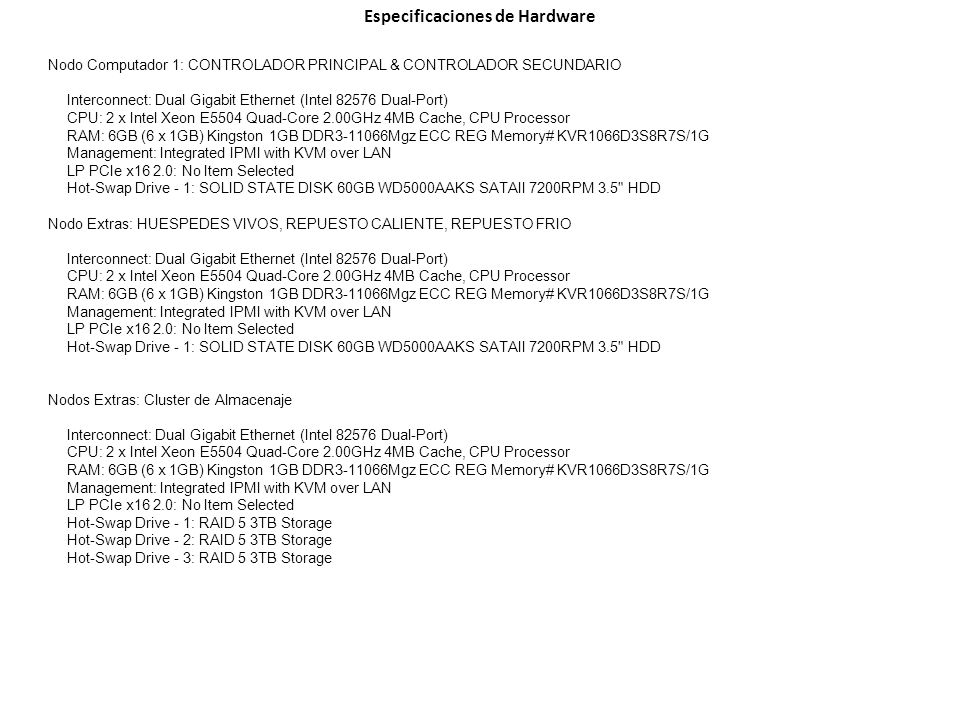

27 Especificaciones de Hardware Nodo Computador 1: CONTROLADOR PRINCIPAL & CONTROLADOR SECUNDARIO Interconnect: Dual Gigabit Ethernet (Intel 82576 Dual-Port) CPU: 2 x Intel Xeon E5504 Quad-Core 2.00GHz 4MB Cache, CPU Processor RAM: 6GB (6 x 1GB) Kingston 1GB DDR3-11066Mgz ECC REG Memory# KVR1066D3S8R7S/1G Management: Integrated IPMI with KVM over LAN LP PCIe x16 2.0: No Item Selected Hot-Swap Drive - 1: SOLID STATE DISK 60GB WD5000AAKS SATAII 7200RPM 3.5" HDD Nodo Extras: HUESPEDES VIVOS, REPUESTO CALIENTE, REPUESTO FRIO Interconnect: Dual Gigabit Ethernet (Intel 82576 Dual-Port) CPU: 2 x Intel Xeon E5504 Quad-Core 2.00GHz 4MB Cache, CPU Processor RAM: 6GB (6 x 1GB) Kingston 1GB DDR3-11066Mgz ECC REG Memory# KVR1066D3S8R7S/1G Management: Integrated IPMI with KVM over LAN LP PCIe x16 2.0: No Item Selected Hot-Swap Drive - 1: SOLID STATE DISK 60GB WD5000AAKS SATAII 7200RPM 3.5" HDD Nodos Extras: Cluster de Almacenaje Interconnect: Dual Gigabit Ethernet (Intel 82576 Dual-Port) CPU: 2 x Intel Xeon E5504 Quad-Core 2.00GHz 4MB Cache, CPU Processor RAM: 6GB (6 x 1GB) Kingston 1GB DDR3-11066Mgz ECC REG Memory# KVR1066D3S8R7S/1G Management: Integrated IPMI with KVM over LAN LP PCIe x16 2.0: No Item Selected Hot-Swap Drive - 1: RAID 5 3TB Storage Hot-Swap Drive - 2: RAID 5 3TB Storage Hot-Swap Drive - 3: RAID 5 3TB Storage

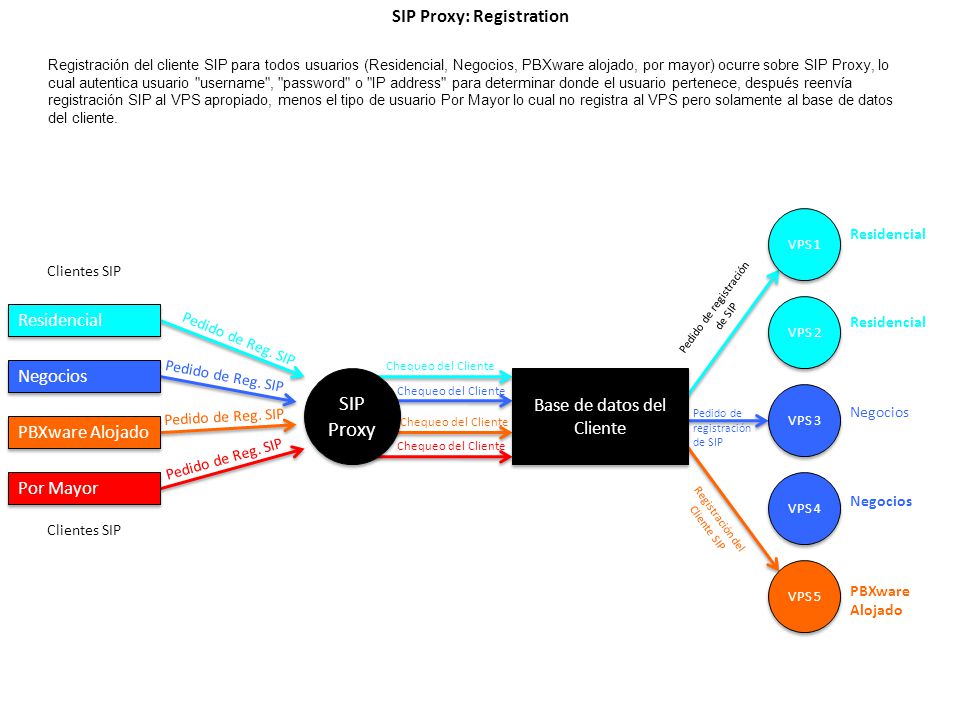

28 SIP Proxy: Registration Registración del cliente SIP para todos usuarios (Residencial, Negocios, PBXware alojado, por mayor) ocurre sobre SIP Proxy, lo cual autentica usuario "username", "password" o "IP address" para determinar donde el usuario pertenece, después reenvía registración SIP al VPS apropiado, menos el tipo de usuario Por Mayor lo cual no registra al VPS pero solamente al base de datos del cliente. Residencial Negocios PBXware Alojado Por Mayor Clientes SIP VPS 2 VPS 4 Residencial Negocios PBXware Alojado Pedido de Reg. SIP SIP Proxy Chequeo del Cliente Base de datos del Cliente Pedido de registración de SIP Registración del Cliente SIP Pedido de registración de SIP VPS 1 VPS 3 VPS 5

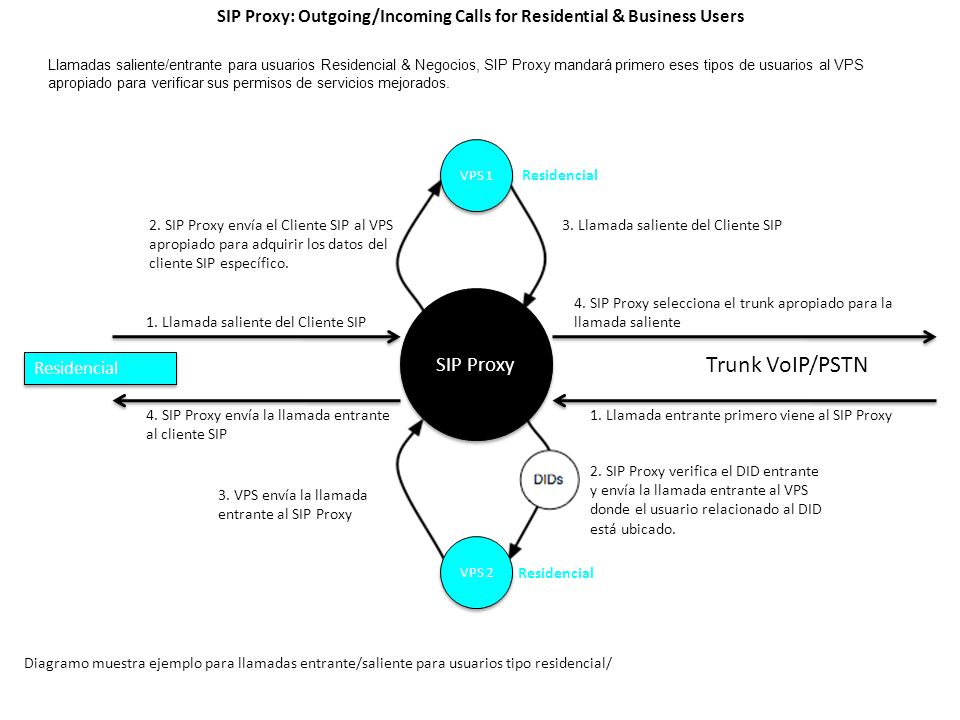

29 SIP Proxy: Outgoing/Incoming Calls for Residential & Business Users Llamadas saliente/entrante para usuarios Residencial & Negocios, SIP Proxy mandará primero eses tipos de usuarios al VPS apropiado para verificar sus permisos de servicios mejorados. Residencial VPS 2 Residencial SIP Proxy VPS 1 Trunk VoIP/PSTN 1. Llamada saliente del Cliente SIP 4. SIP Proxy envía la llamada entrante al cliente SIP 4. SIP Proxy selecciona el trunk apropiado para la llamada saliente 1. Llamada entrante primero viene al SIP Proxy 2. SIP Proxy envía el Cliente SIP al VPS apropiado para adquirir los datos del cliente SIP específico. 3. Llamada saliente del Cliente SIP 2. SIP Proxy verifica el DID entrante y envía la llamada entrante al VPS donde el usuario relacionado al DID está ubicado. 3. VPS envía la llamada entrante al SIP Proxy Diagramo muestra ejemplo para llamadas entrante/saliente para usuarios tipo residencial/

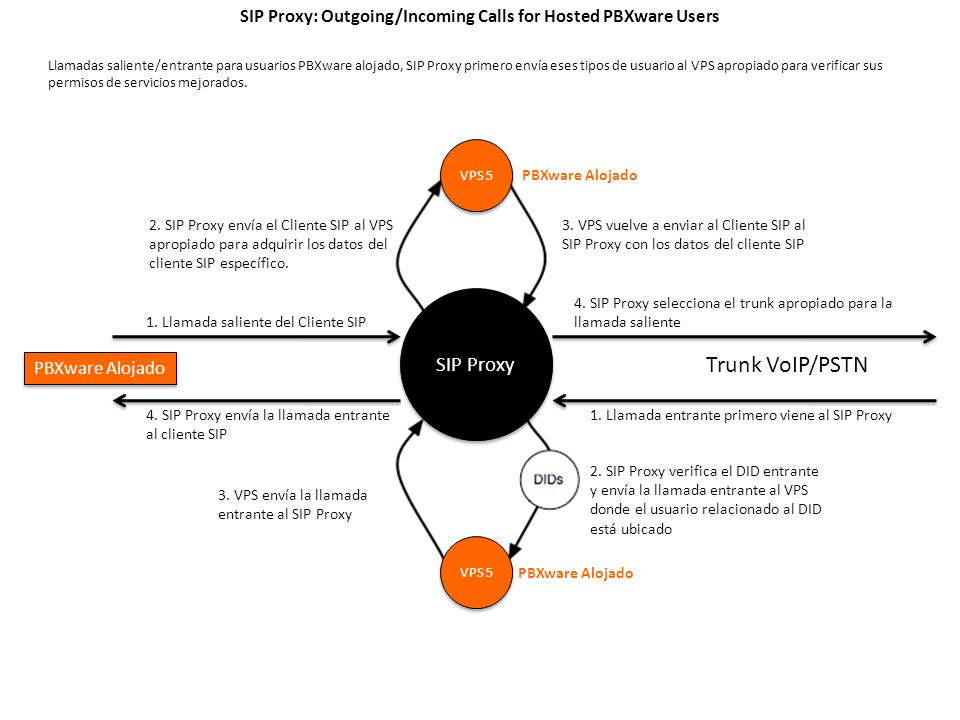

30 SIP Proxy: Outgoing/Incoming Calls for Hosted PBXware Users Llamadas saliente/entrante para usuarios PBXware alojado, SIP Proxy primero envía eses tipos de usuario al VPS apropiado para verificar sus permisos de servicios mejorados. PBXware Alojado VPS 5 PBXware Alojado SIP Proxy VPS 5 Trunk VoIP/PSTN 1. Llamada saliente del Cliente SIP 4. SIP Proxy envía la llamada entrante al cliente SIP 4. SIP Proxy selecciona el trunk apropiado para la llamada saliente 1. Llamada entrante primero viene al SIP Proxy 2. SIP Proxy envía el Cliente SIP al VPS apropiado para adquirir los datos del cliente SIP específico. 3. VPS vuelve a enviar al Cliente SIP al SIP Proxy con los datos del cliente SIP 2. SIP Proxy verifica el DID entrante y envía la llamada entrante al VPS donde el usuario relacionado al DID está ubicado 3. VPS envía la llamada entrante al SIP Proxy

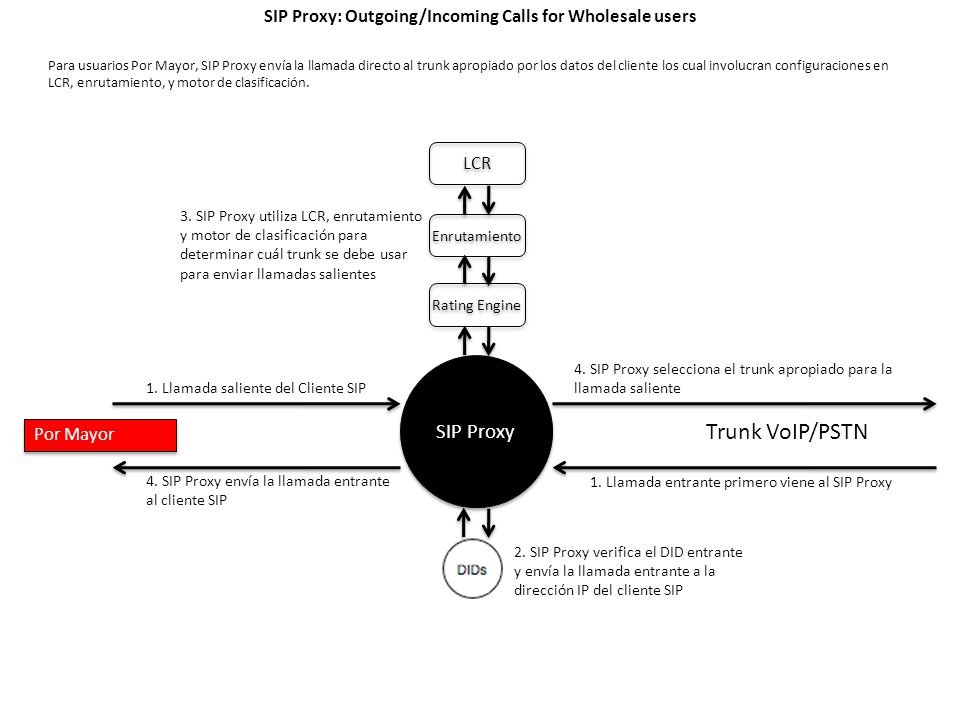

31 SIP Proxy: Outgoing/Incoming Calls for Wholesale users Para usuarios Por Mayor, SIP Proxy envía la llamada directo al trunk apropiado por los datos del cliente los cual involucran configuraciones en LCR, enrutamiento, y motor de clasificación. Por Mayor SIP Proxy Trunk VoIP/PSTN 1. Llamada saliente del Cliente SIP 4. SIP Proxy envía la llamada entrante al cliente SIP 4. SIP Proxy selecciona el trunk apropiado para la llamada saliente 1. Llamada entrante primero viene al SIP Proxy 3. SIP Proxy utiliza LCR, enrutamiento y motor de clasificación para determinar cuál trunk se debe usar para enviar llamadas salientes 2. SIP Proxy verifica el DID entrante y envía la llamada entrante a la dirección IP del cliente SIP Rating Engine Enrutamiento LCR
