1 Multiplexador SDH de Nueva Generación DmSTM-1 Sincronismo

2 Objetivos Configuración de sincronismo. Gerarquias Opciones de configuración Opciones de clock Protección Tests de sincronismo

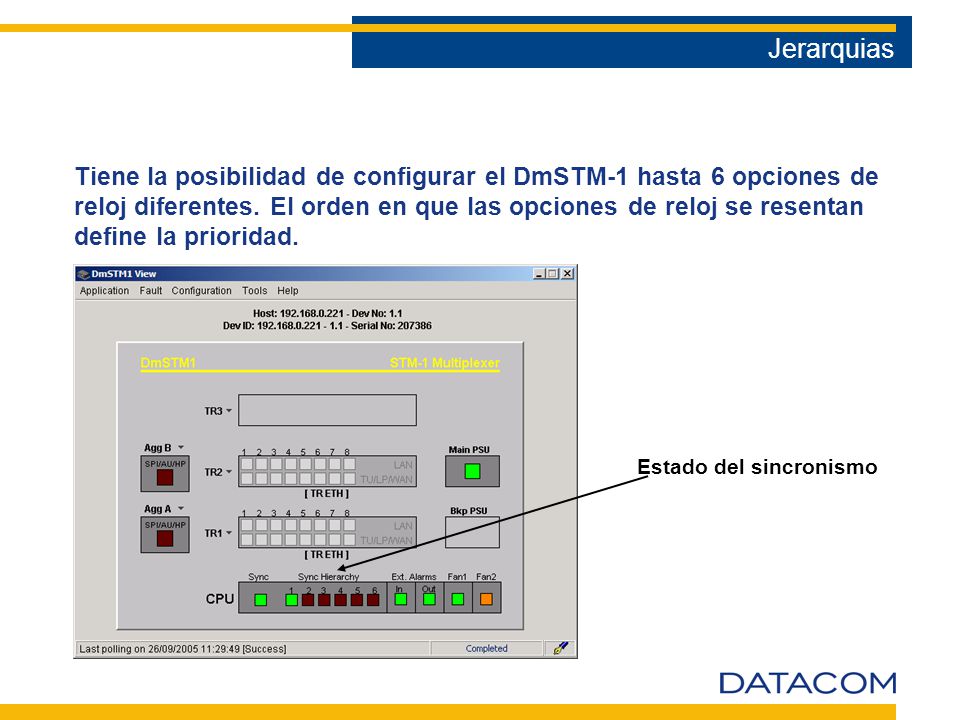

3 Jerarquias Tiene la posibilidad de configurar el DmSTM-1 hasta 6 opciones de reloj diferentes. El orden en que las opciones de reloj se resentan define la prioridad. Estado del sincronismo

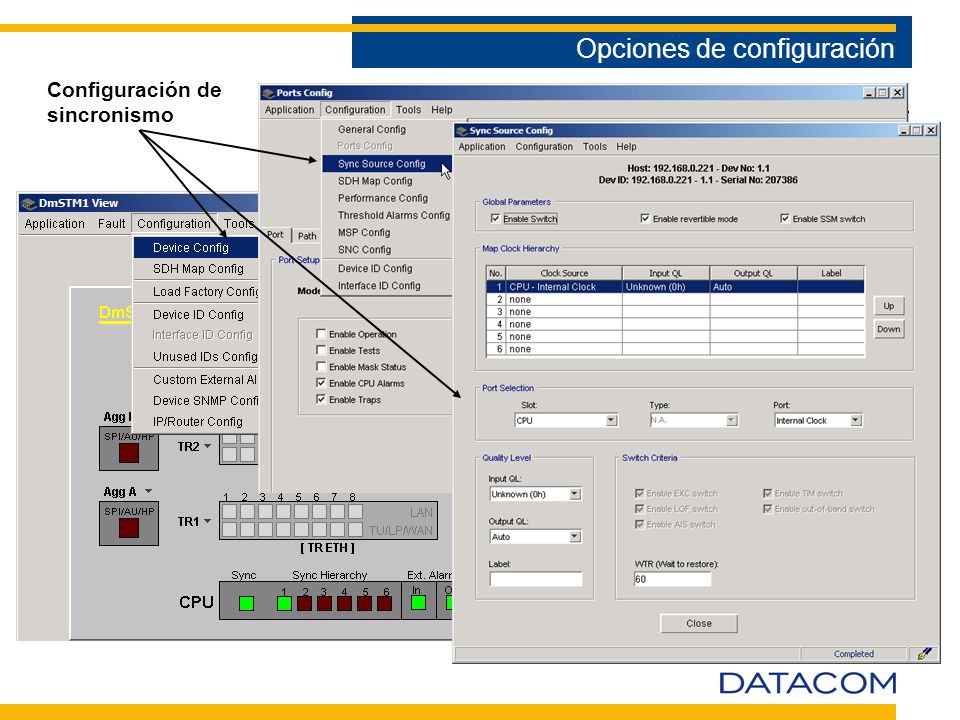

4 Opciones de configuración Configuración de sincronismo

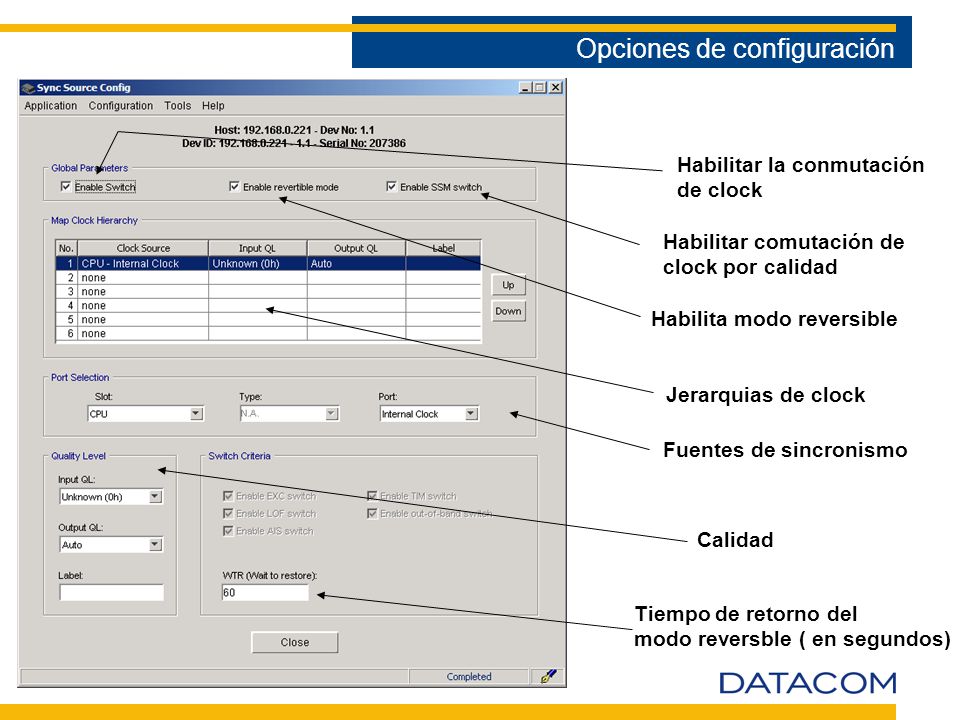

5 Opciones de configuración Habilitar la conmutación de clock Habilita modo reversible Habilitar comutación de clock por calidad Fuentes de sincronismo Jerarquias de clock Tiempo de retorno del modo reversble ( en segundos) Calidad

6 Opciones de reloj El DmSTM-1 posee las siguientes opciones de reloj: Interno Externo 1 / Externo 2 Recuperado de la interface STM-1 Recuperado de la interface E1

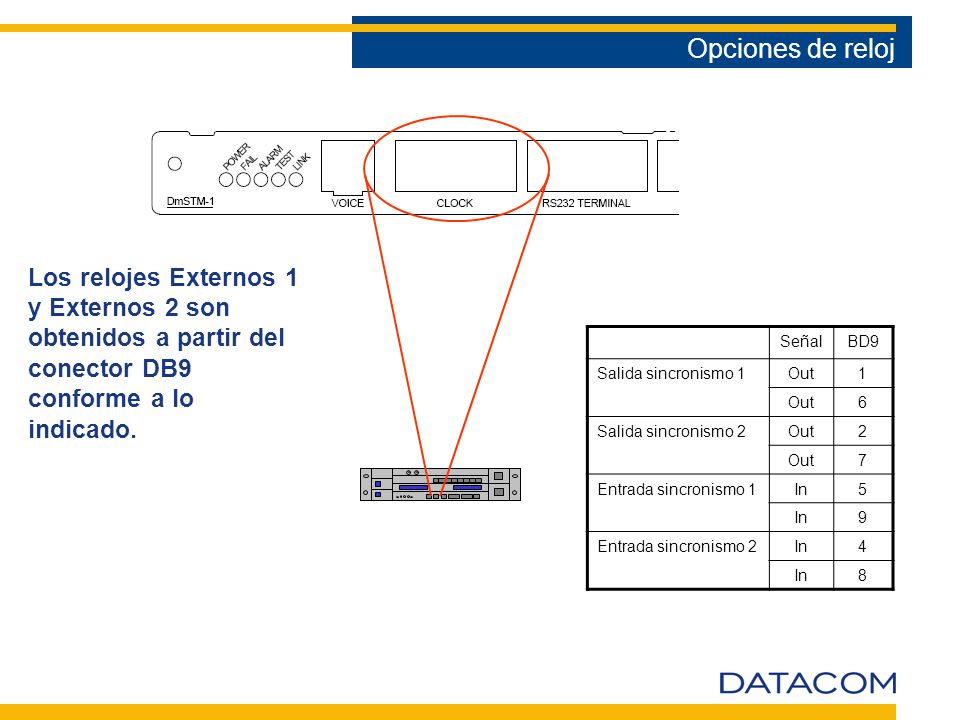

7 Opções de relógio Los relojes Externos 1 y Externos 2 son obtenidos a partir del conector DB9 conforme a lo indicado. SeñalBD9 Salida sincronismo 1Out1 6 Salida sincronismo 2Out2 7 Entrada sincronismo 1In5 9 Entrada sincronismo 2In4 8 Opciones de reloj

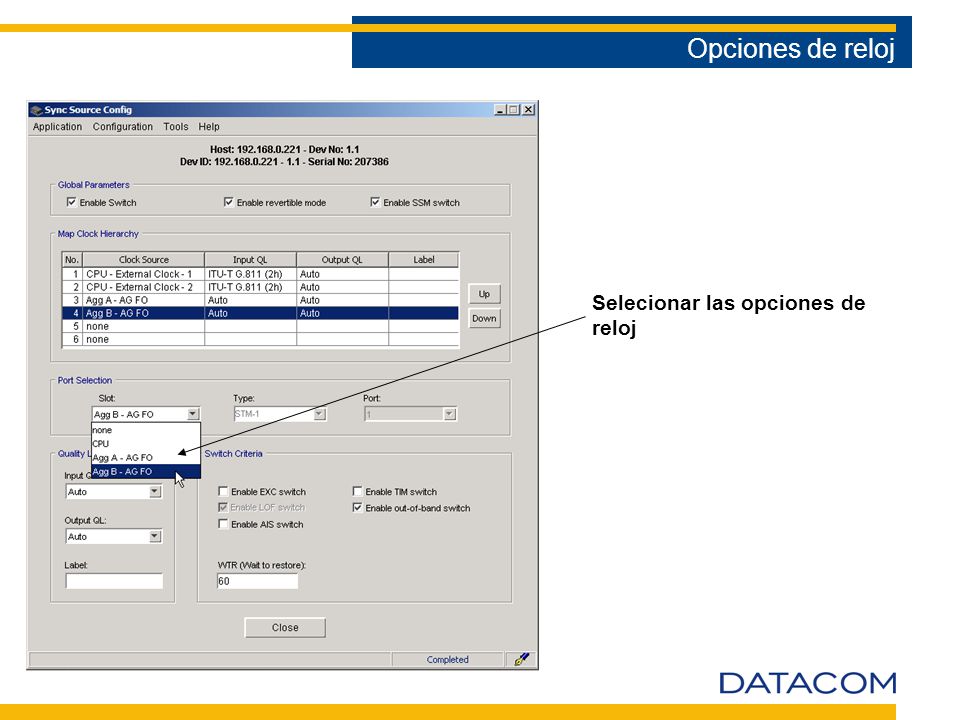

8 Selecionar las opciones de reloj

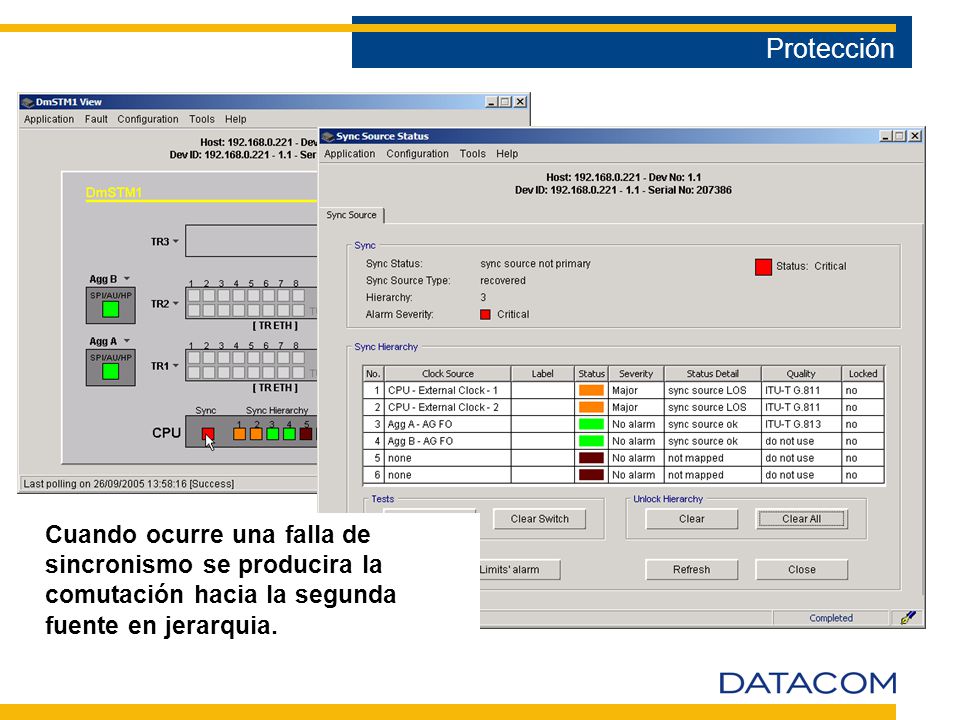

9 Protección Cuando ocurre una falla de sincronismo se producira la comutación hacia la segunda fuente en jerarquia.

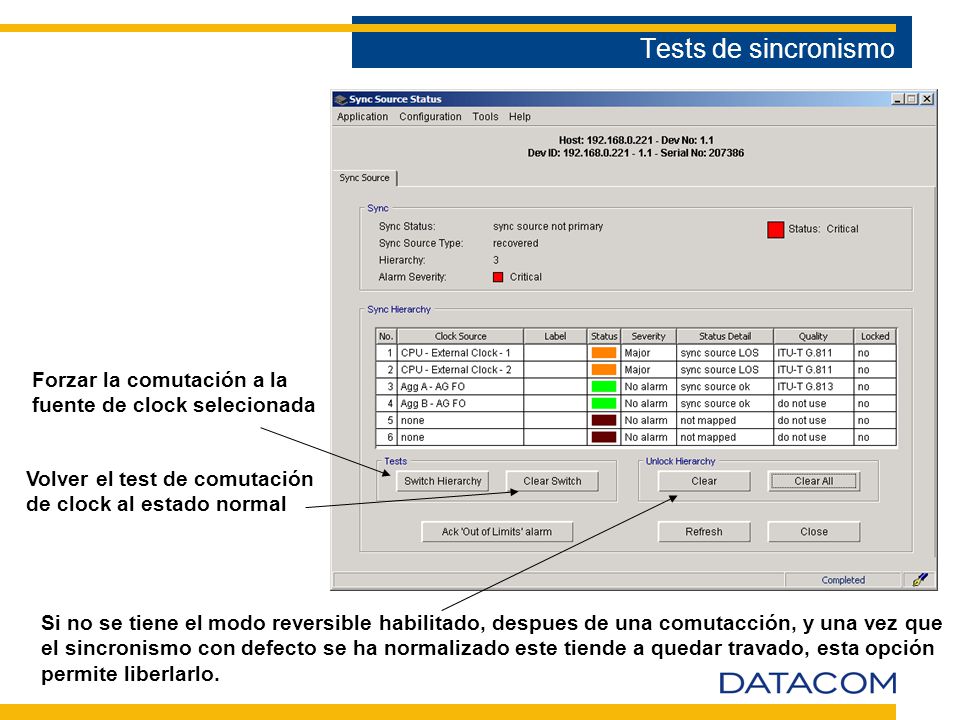

10 Tests de sincronismo Forzar la comutación a la fuente de clock selecionada Volver el test de comutación de clock al estado normal Si no se tiene el modo reversible habilitado, despues de una comutacción, y una vez que el sincronismo con defecto se ha normalizado este tiende a quedar travado, esta opción permite liberlarlo.

11 Consideraciones Este módulo se han presentado las posibilidades de configuración de sincronismo del DmSTM-1. Contacto: gmediabilla@btwsa.com.ar 011-5032-0250 www.btwsa.com.ar www.datacom-telematica.com.br
