1 Ensamblajes Análisis CAE de componentes
Ing. Mariangely Talavera Junio de 2014

2 Conceptos básicos de Ensamblaje
Un ensamblaje es el resultado de la agrupación de dos o más piezas En un ensamblaje las piezas se consideran componentes Las relaciones de posición son relaciones que alinean y agrupan componentes en un ensamblaje. Los componentes y su ensamblaje se relacionan directamente en la vinculación de archivos. Los cambios en los componentes afectan al ensamblaje, y viceversa. El primer componente ubicado en un ensamblaje es un componente fijo. Un componente fijo no se puede mover. Si desea mover un componente fijo, primero debe hacerlo flotante (deshacer la fijación).

3 Ejemplificación de Ensamblaje
Etapas 2 1 3 4 Alineación 5 6 7 (Vista explosionada) 8 Relación de posición Inserción de componentes

4 Interfaz de Ensamblaje
Pestaña de administrador de comandos de Ensamblaje Nuevo Ensamblaje Selección de tipo de componentes o diseño ascendente Área de pre visualización de componente

5 Métodos de diseño de ensamblajes
Método de diseño Ascendente Método de diseño Descendente Los componentes son creados en módulo Pieza e insertados en el módulo Ensamblaje, estableciendo relaciones de posición geométrica entre los elementos de referencia. Cada una de las piezas son diseñadas directamente desde el módulo Ensamblaje definiendo la geometría de cada elemento y sus relaciones de posición. Es el más apropiado cuando se conocen las características dimensionales y geométricas de los componentes que forman el ensamblaje y no se prevean modificaciones excesivas de diseño de pieza. Es el método recomendable cuando no se disponga de la información de detalle de conjunto a diseñar ni de los componentes que conforman el ensamblaje. En este método se parte de la definición general del ensamblaje.

6 Manipulación de componentes
Un componente puede ser manipulando mediante: 1. Arrastre. 2. Un sistema de referencia. 3. Según sus grados de libertad disponibles. Grados de Libertad Describen en qué medida puede moverse un objeto. Existen 6 grados de libertad: - Traslación (movimiento) a lo largo de los ejes X, Y y Z. - Rotación alrededor de los ejes X, Y y Z. 2.

7 Relaciones de posición
Constituyen la base de un proceso de ensamblaje, pues según sea la asignación de relaciones de posición se garantizará que el conjunto quede completa y correctamente definido. Estándar Avanzadas Coincidente Simetría Paralela Ancho Perpendicular Rel. Posición de trayecto Tangente Acoplamiento lineal Concéntrica Distancia Bloquear Ángulo * Otras: Relaciones de posición mecánicas

8 Relaciones de posición
Las relaciones de posición alinean y unen componentes en un ensamblaje eliminando en el proceso grados de libertad hasta que el ensamble queda completamente definido. Ejemplificación Solo tres relaciones de posición definen completamente el ensamblaje mostrado: 1) 2) 3) ! El primer componente insertado adquiere automáticamente la posición Fija. Las piezas fijas no pueden moverse ni girarse salvo que se elimine la relación estableciendo la opción Flotar.

9 Ejercicio Realice las siguientes piezas y establezca las relaciones de posición necesarias para su posterior ensamblaje. 1) 2) Chaflán a 5x45° Espesor 2mm

10 ¿Cuántas relaciones se necesitan?
1 2 Concéntrica Coincidente 3 Paralela

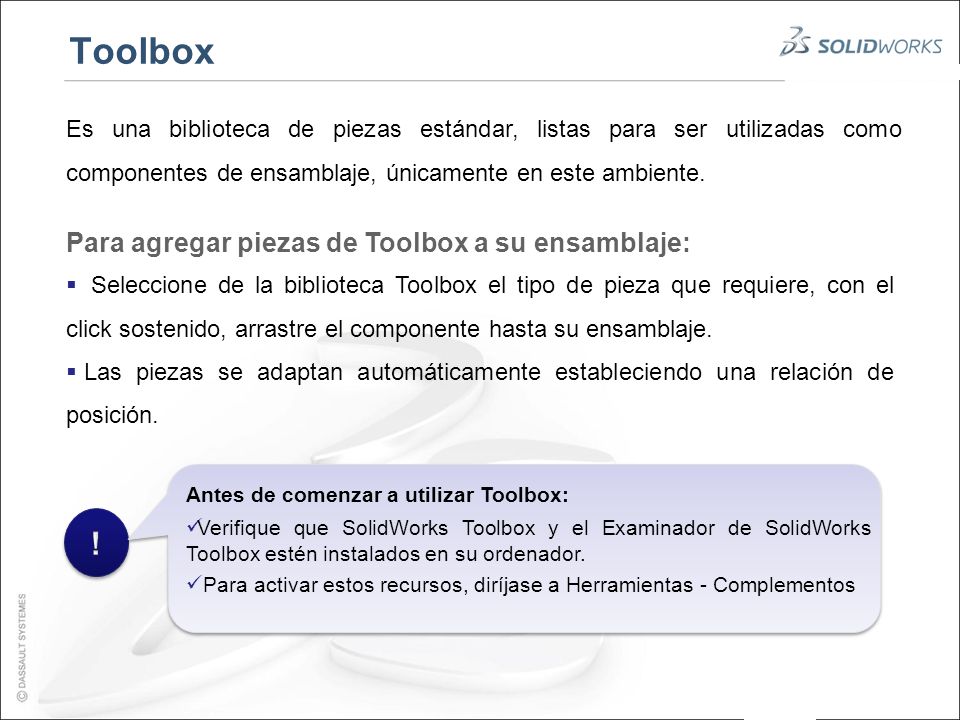

11 Toolbox ! Para agregar piezas de Toolbox a su ensamblaje:
Es una biblioteca de piezas estándar, listas para ser utilizadas como componentes de ensamblaje, únicamente en este ambiente. Para agregar piezas de Toolbox a su ensamblaje: Seleccione de la biblioteca Toolbox el tipo de pieza que requiere, con el click sostenido, arrastre el componente hasta su ensamblaje. Las piezas se adaptan automáticamente estableciendo una relación de posición. Antes de comenzar a utilizar Toolbox: Verifique que SolidWorks Toolbox y el Examinador de SolidWorks Toolbox estén instalados en su ordenador. Para activar estos recursos, diríjase a Herramientas - Complementos !

12 Análisis de Ensamblajes
Detección de colisiones Es una de las funciones que brinda el ambiente de Ensamblaje dentro de la categoría de opciones Mover componente. Permite localizar colisiones en el mecanismo seleccionado y modificar el diseño para evitarlo. Las alertas emitidas por el software ante detección de colisión pueden ser visuales (colores sobre las zonas asociadas), sonoras (audio), o mediante configuración. ! La detección de colisión puede realizarse a ensamblajes completos o a un grupo de componentes del mismo.

13 Análisis de Ensamblajes
Cinemática de colisiones físicas Es una herramienta de detección de colisión que permite visualizar el movimiento de los elementos de forma real. Al arrastrar un componente, éste aplica una fuerza sobre los componentes vecinos y los desplaza en función de las relaciones de posición establecidas entre ellos y los grados de libertad. Para aplicar esta herramienta debe activarse la casilla correspondiente en el PropertyManager para la opción Mover componente. Pieza de arrastre Pieza 2 Otra opción de gran utilidad para determinar interferencias existentes en el ensamblaje y calcular el volumen real de la misma es la herramienta Detección de interferencias. !

14 Operaciones de Ensamblajes
El módulo de Ensamblaje permite aplicar algunas de las operaciones principales del módulo Pieza a fin de facilitar la creación del conjunto deseado.

15 Operación Correa/ Cadena
Permite insertar una transmisión flexible (correa o cadena) en un ensamblaje. Puede evaluarse el movimiento del mismo mecanismo mediante la simulación de la relación de transmisión entre sus componentes.. Para aplicar esta operación debe tenerse un ensamblaje que incluya poleas para la transmisión de movimiento de un eje a otro. !

16 Operación Símbolo de Soldadura
Permite crear un Cordón de Soldadura entre los componentes de un ensamblaje. El proceso se realiza mediante un Asistente de 4 pasos a definir: 1. Tipo de soldadura 2. Forma del cordón 3. Localización dentro del ensamblaje 4. Identificación de la operación y selección de ruta de acceso.

17 Vista Explosionada de Ensamblajes
Esta herramienta permite generar el despiece de un ensamblaje mediante la separación de cada uno de los componentes que lo conforman. Vista explosionada Vista colapsada Cada vez que se arrastre un componente se genera un Paso de explosión. Esta herramienta es muy útil para crear Dibujos con Vistas explosionadas o crear animaciones en formato AVI de montaje con SolidWorks Animator. !

18 Smart Fasteners Es una aplicación del Módulo de Ensamblajes que permite insertar, de forma automática, tornillos y pernos en los lugares donde se encuentre un taladro. Toolbox:

19 Apóyese en los recursos disponibles para el curso en Moodlesocial
Review de la Unidad 1 Repase los fundamentos que definen un ensamblaje en SolidWorks. Practique las diversas relaciones de posición para ensamblajes. Aplique Smart Fastener y operación de Soldadura a un conjunto. Practique las herramientas para detección de errores en su ensamblaje. Realice una vista explosionada de un ensamblaje. Apóyese en los recursos disponibles para el curso en Moodlesocial Éxito en la evaluación..
