Ingeniería de Requisitos

Ingeniería de Requisitos
PROCESO DE CONSTRUCCIÓN DE ESCENARIOS UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

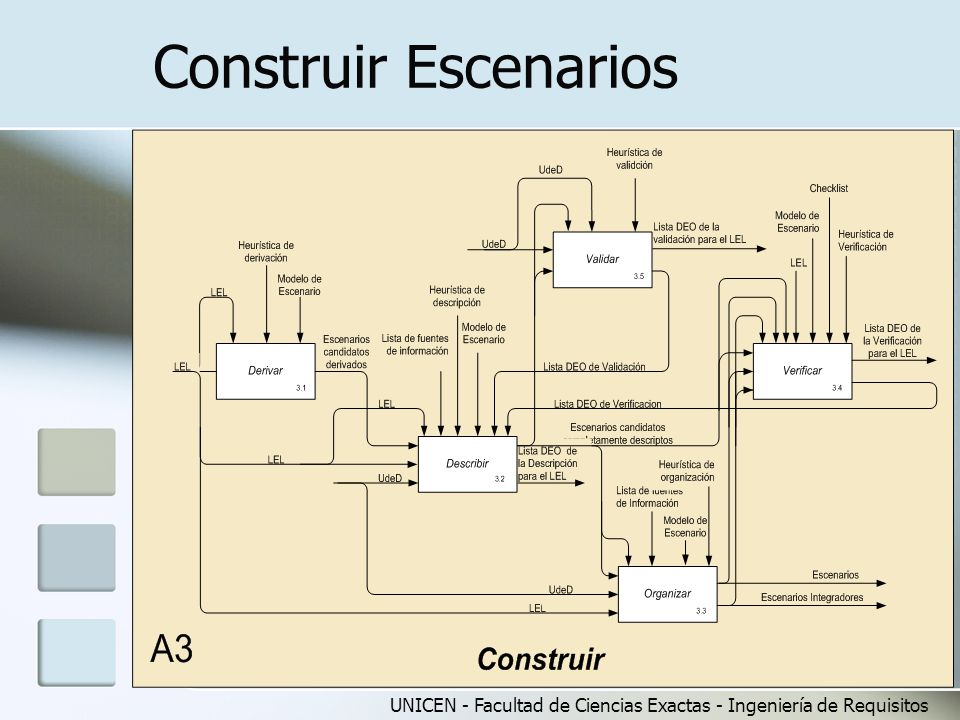

Construir Escenarios UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

Construir Escenarios Derivar Describir Organizar Verificar Validar
UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

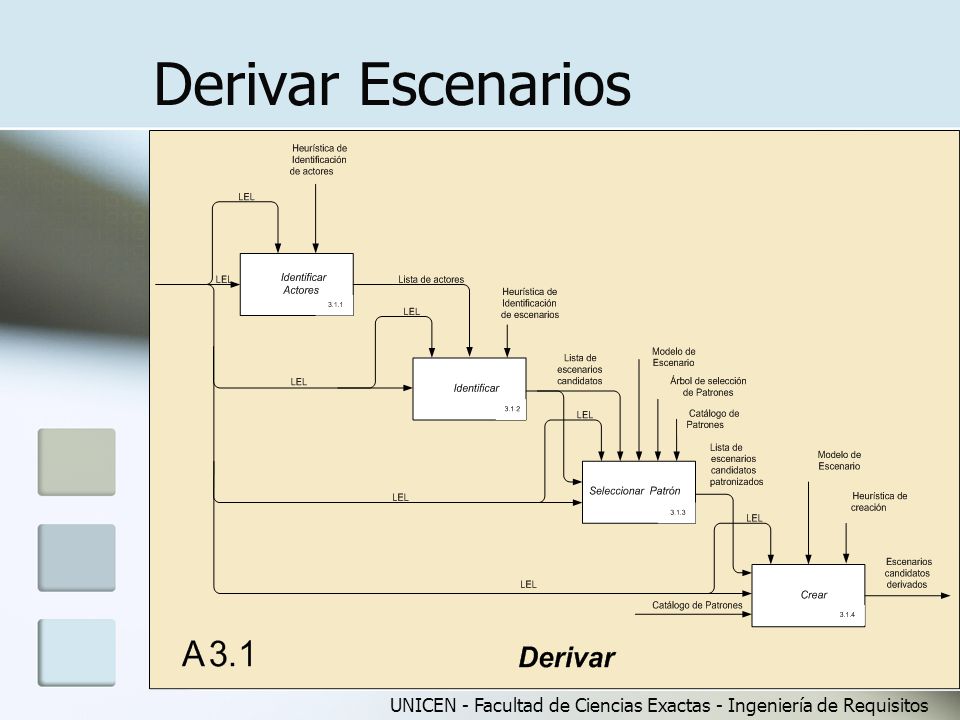

Derivar Escenarios UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

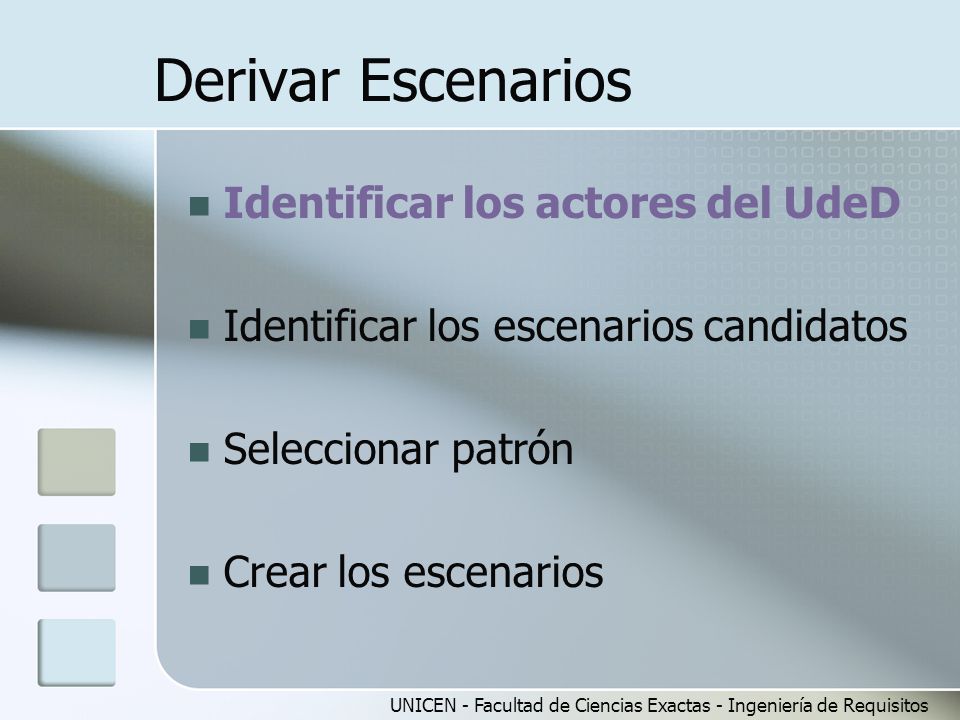

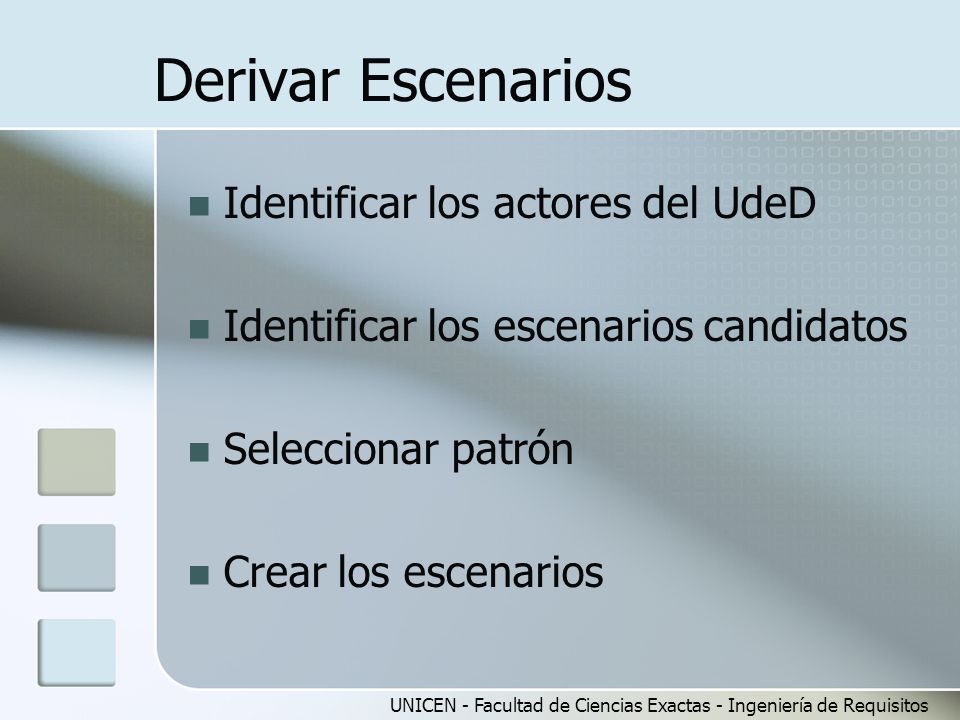

Derivar Escenarios Identificar los actores del UdeD
Identificar los escenarios candidatos Seleccionar patrón Crear los escenarios UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

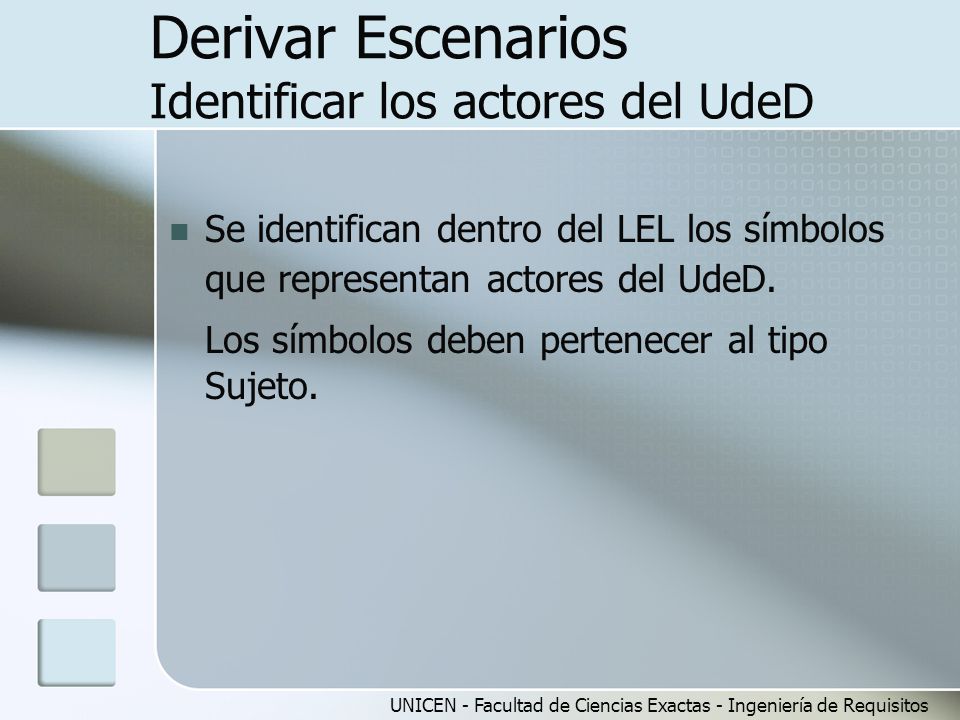

Derivar Escenarios Identificar los actores del UdeD
Se identifican dentro del LEL los símbolos que representan actores del UdeD. Los símbolos deben pertenecer al tipo Sujeto. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

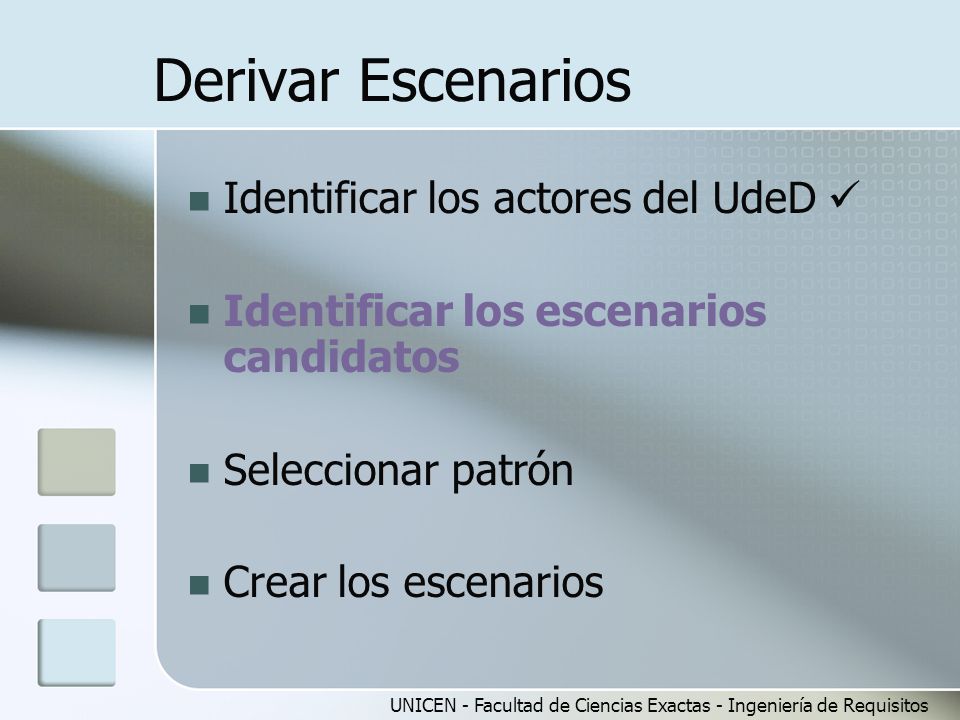

Derivar Escenarios Identificar los actores del UdeD 
Identificar los escenarios candidatos Seleccionar patrón Crear los escenarios UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

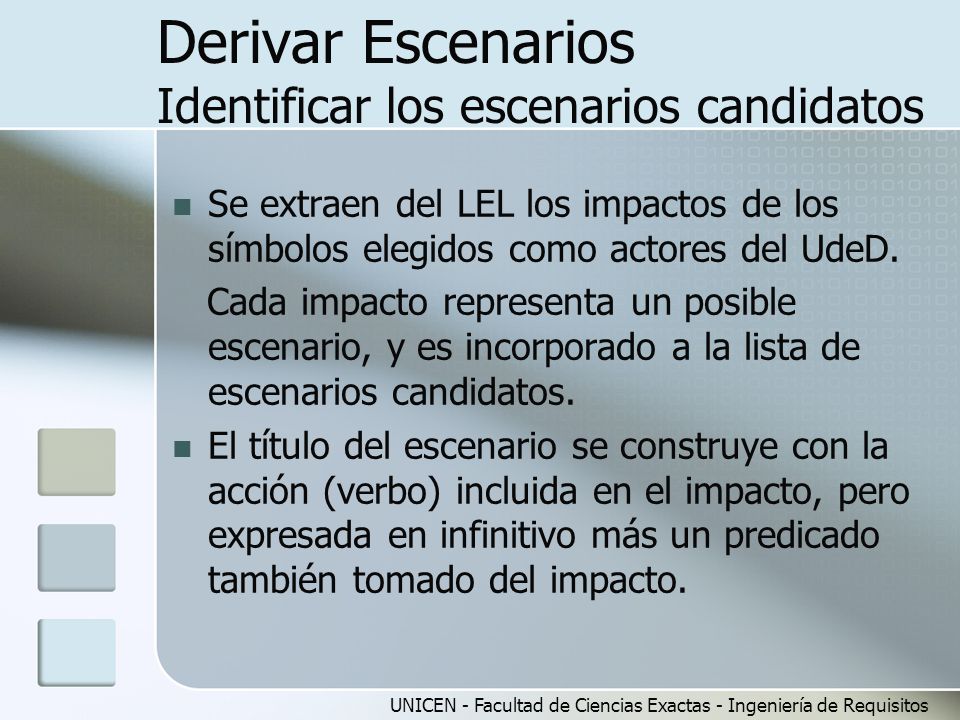

Derivar Escenarios Identificar los escenarios candidatos
Se extraen del LEL los impactos de los símbolos elegidos como actores del UdeD. Cada impacto representa un posible escenario, y es incorporado a la lista de escenarios candidatos. El título del escenario se construye con la acción (verbo) incluida en el impacto, pero expresada en infinitivo más un predicado también tomado del impacto. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

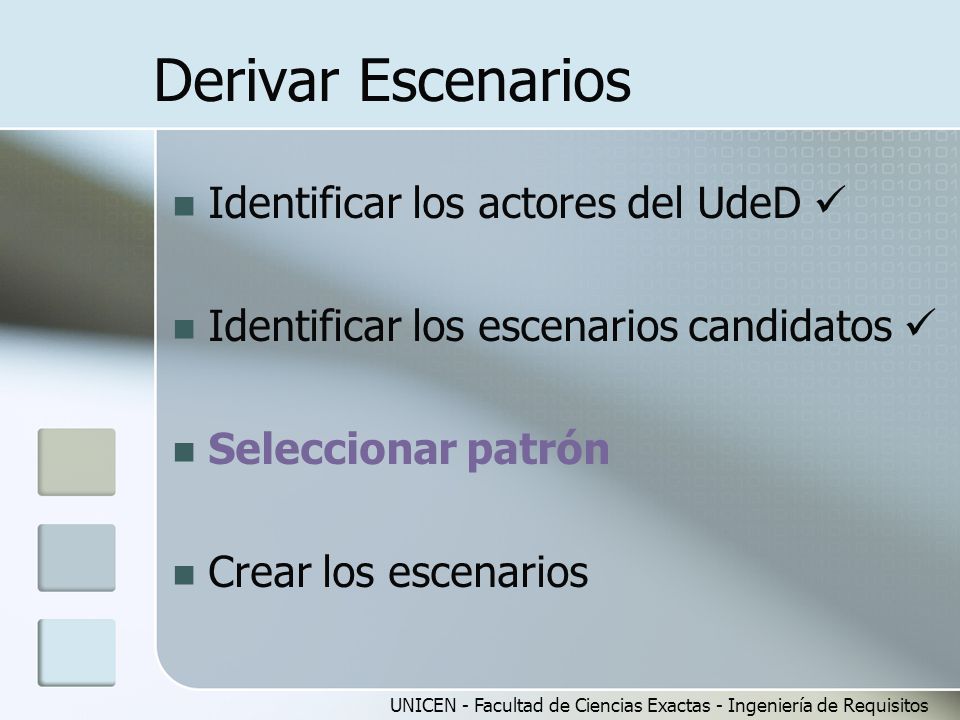

Identificar los escenarios candidatos  Seleccionar patrón Crear los escenarios UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

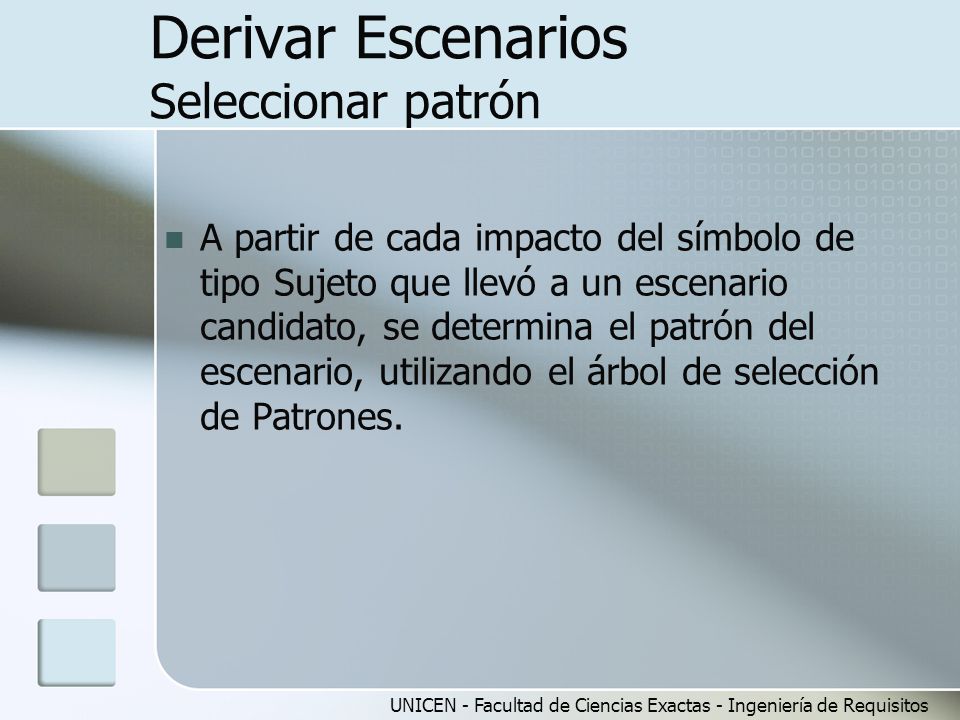

Derivar Escenarios Seleccionar patrón
A partir de cada impacto del símbolo de tipo Sujeto que llevó a un escenario candidato, se determina el patrón del escenario, utilizando el árbol de selección de Patrones. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

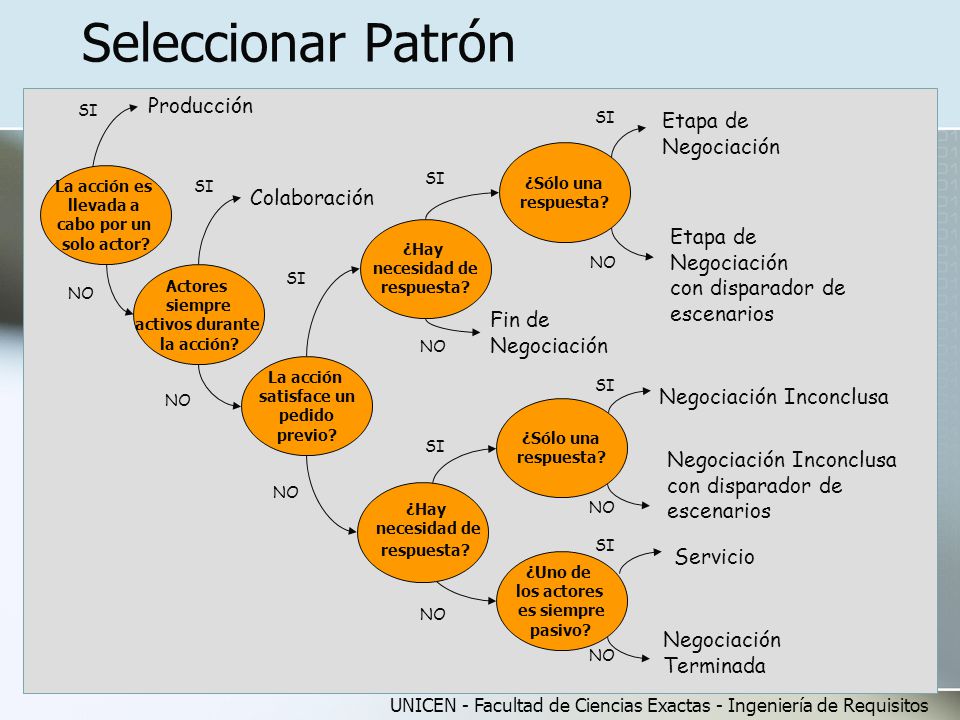

Seleccionar Patrón Producción Etapa de Colaboración
Fin de Negociación SI Producción Negociación Inconclusa con disparador de escenarios Servicio NO ¿Uno de los actores es siempre pasivo? ¿Sólo una respuesta? La acción satisface un pedido previo? ¿Hay necesidad de Colaboración Etapa de Etapa de Negociación Negociación Terminada La acción es llevada a cabo por un solo actor? Actores siempre activos durante la acción? UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

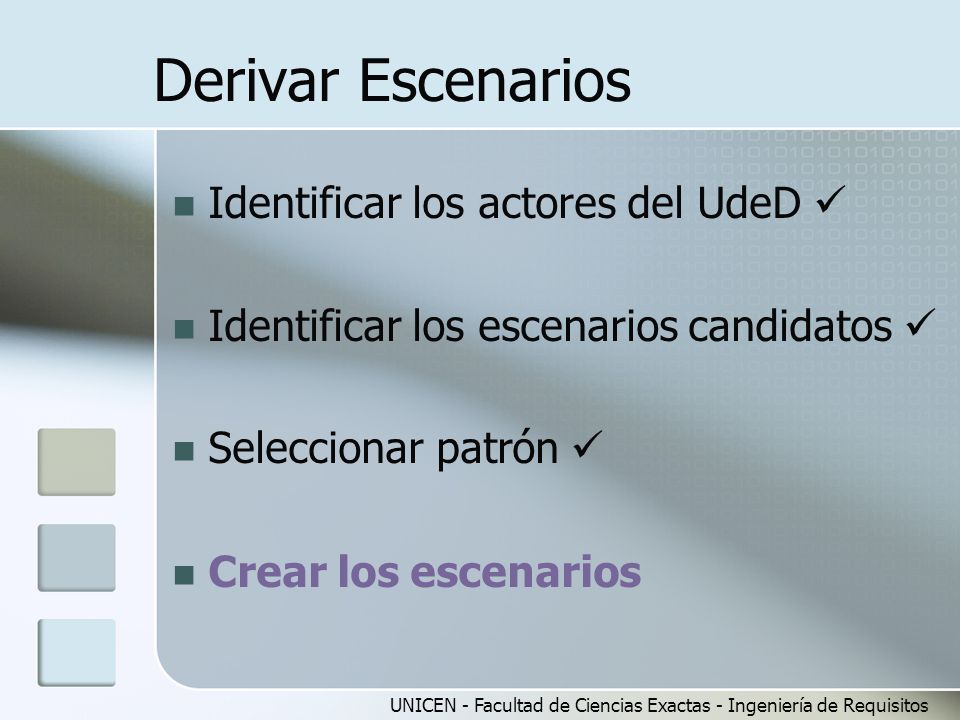

Identificar los escenarios candidatos  Seleccionar patrón  Crear los escenarios UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

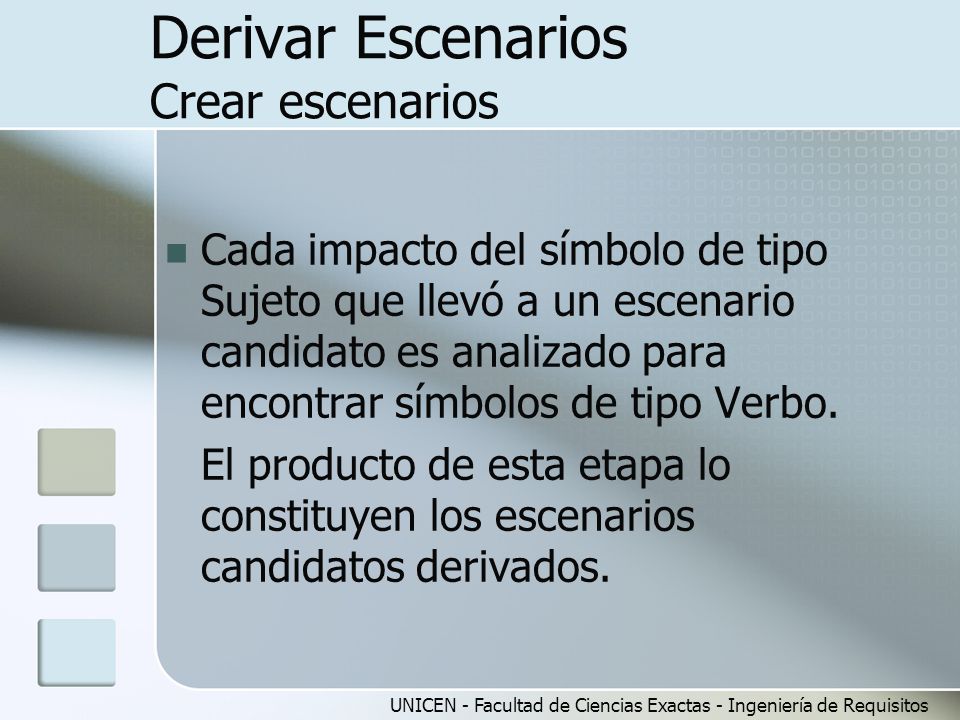

Derivar Escenarios Crear escenarios
Cada impacto del símbolo de tipo Sujeto que llevó a un escenario candidato es analizado para encontrar símbolos de tipo Verbo. El producto de esta etapa lo constituyen los escenarios candidatos derivados. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

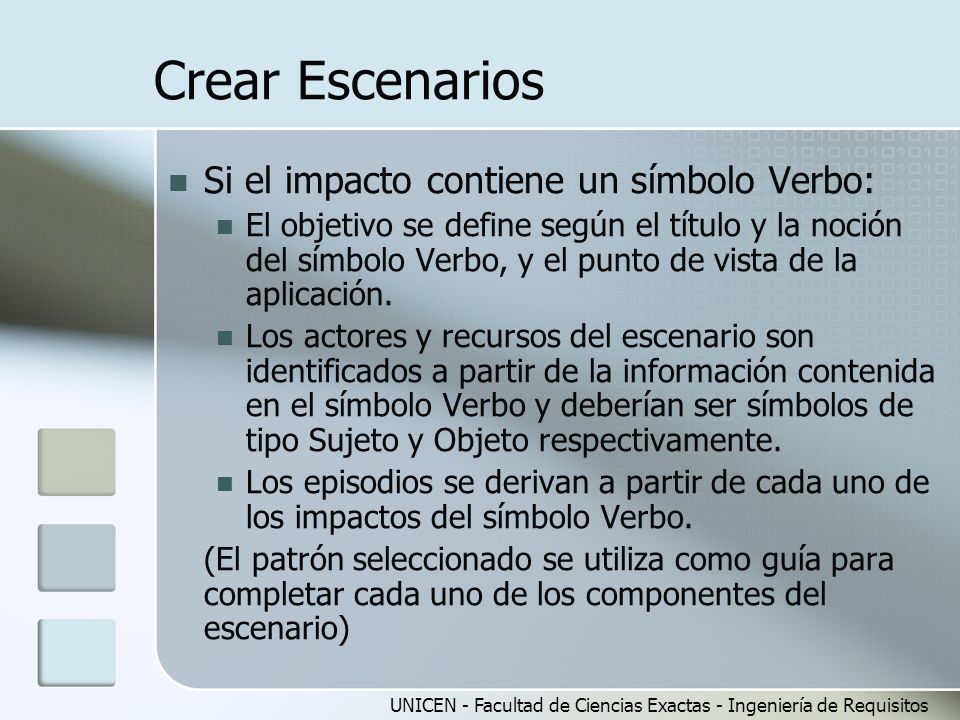

Crear Escenarios Si el impacto contiene un símbolo Verbo:
El objetivo se define según el título y la noción del símbolo Verbo, y el punto de vista de la aplicación. Los actores y recursos del escenario son identificados a partir de la información contenida en el símbolo Verbo y deberían ser símbolos de tipo Sujeto y Objeto respectivamente. Los episodios se derivan a partir de cada uno de los impactos del símbolo Verbo. (El patrón seleccionado se utiliza como guía para completar cada uno de los componentes del escenario) UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

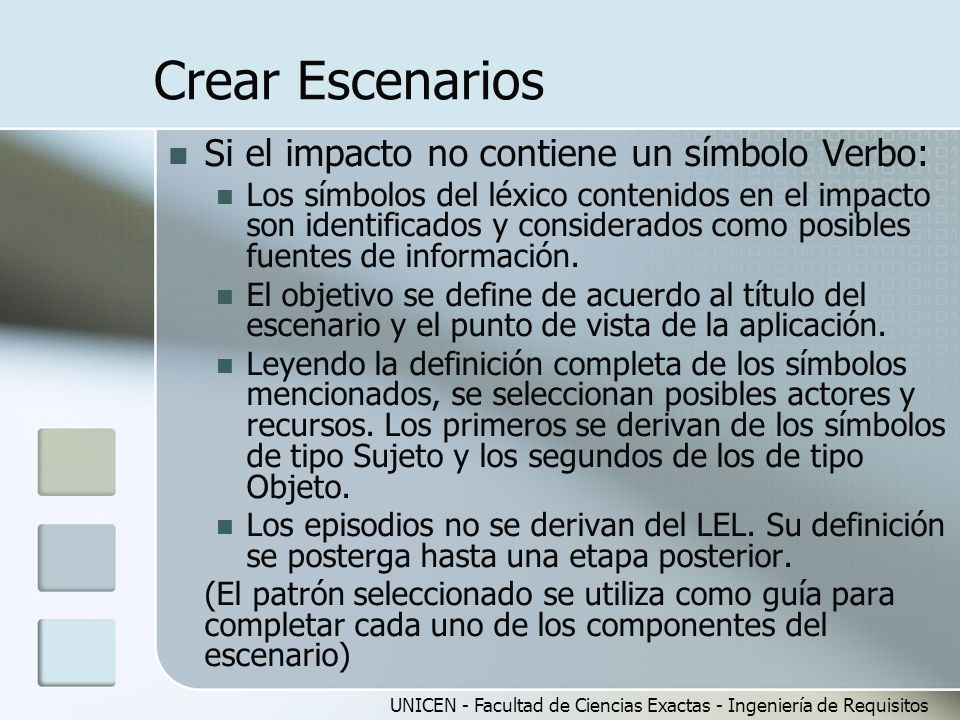

Crear Escenarios Si el impacto no contiene un símbolo Verbo:
Los símbolos del léxico contenidos en el impacto son identificados y considerados como posibles fuentes de información. El objetivo se define de acuerdo al título del escenario y el punto de vista de la aplicación. Leyendo la definición completa de los símbolos mencionados, se seleccionan posibles actores y recursos. Los primeros se derivan de los símbolos de tipo Sujeto y los segundos de los de tipo Objeto. Los episodios no se derivan del LEL. Su definición se posterga hasta una etapa posterior. (El patrón seleccionado se utiliza como guía para completar cada uno de los componentes del escenario) UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

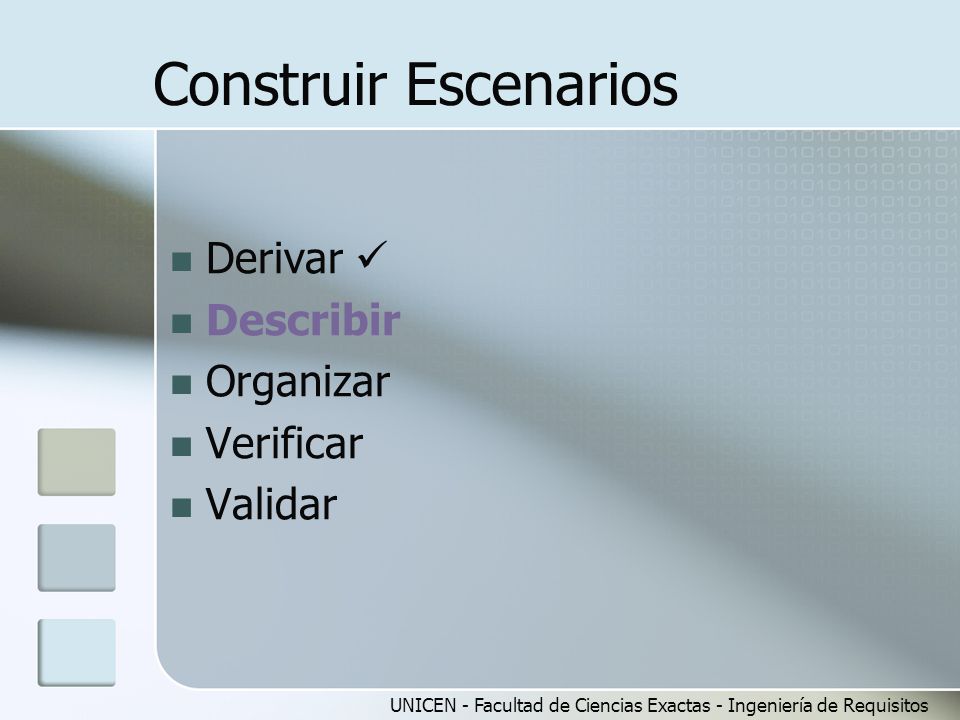

Construir Escenarios Derivar  Describir Organizar Verificar Validar

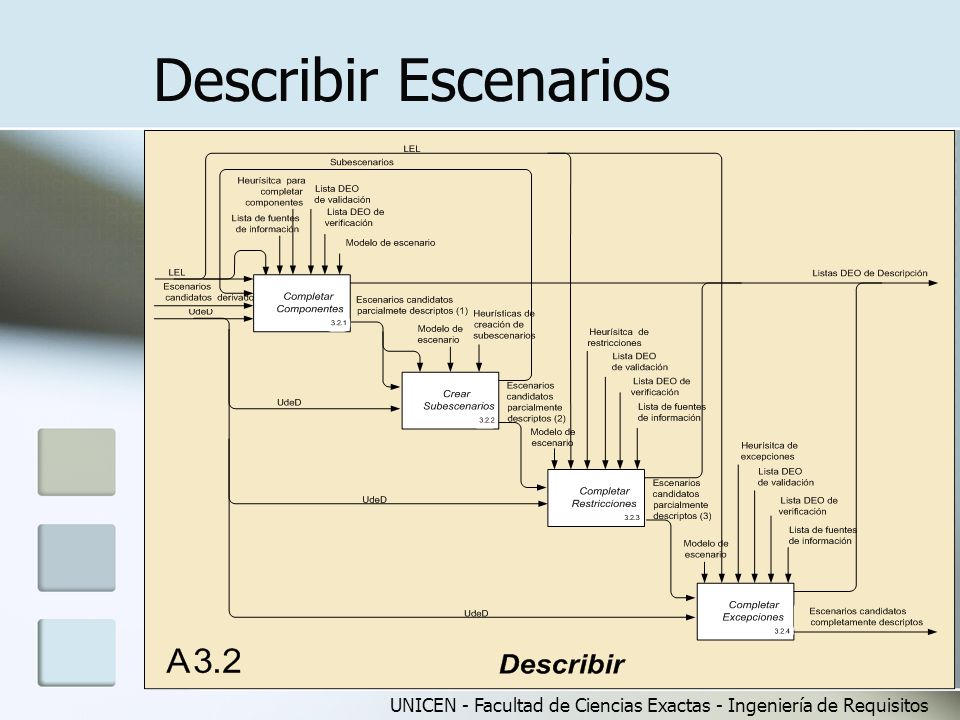

Describir Escenarios UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

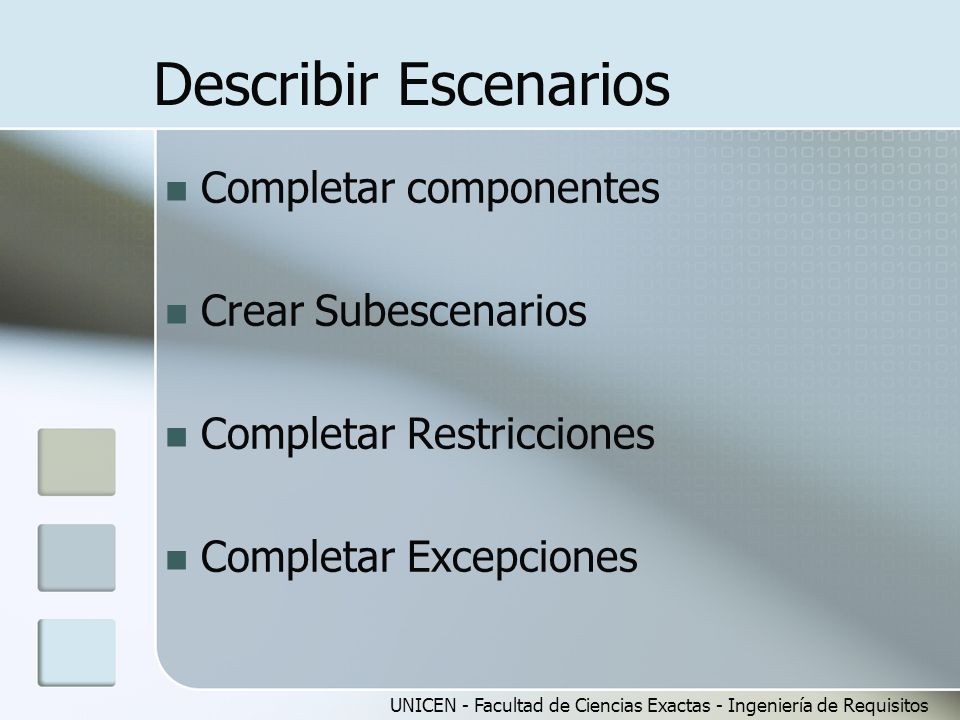

Describir Escenarios Completar componentes Crear Subescenarios
Completar Restricciones Completar Excepciones UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

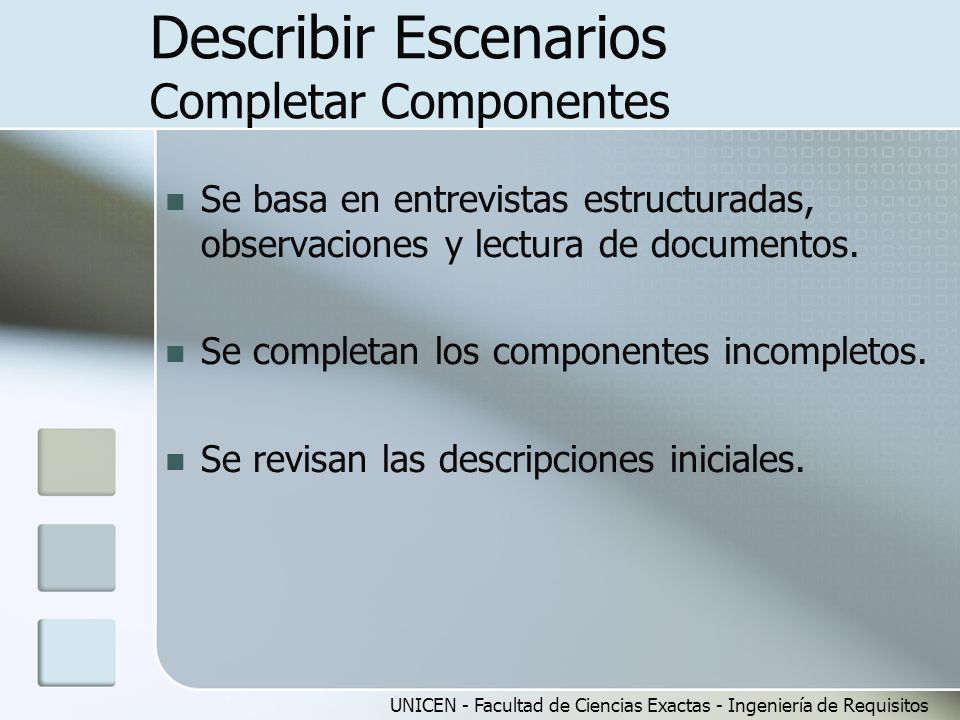

Describir Escenarios Completar Componentes
Se basa en entrevistas estructuradas, observaciones y lectura de documentos. Se completan los componentes incompletos. Se revisan las descripciones iniciales. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

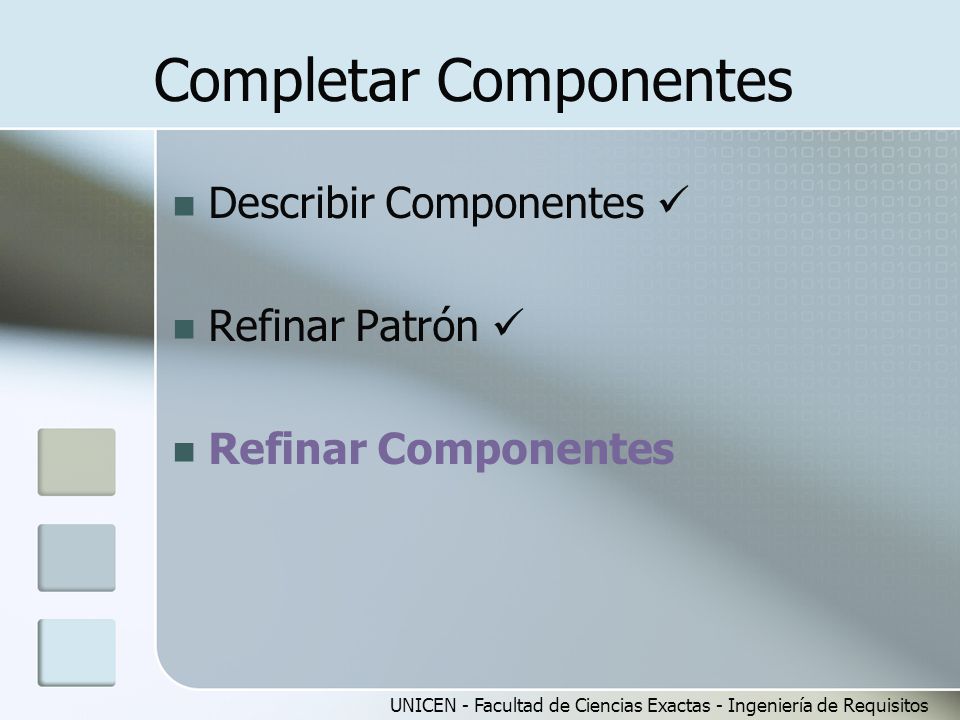

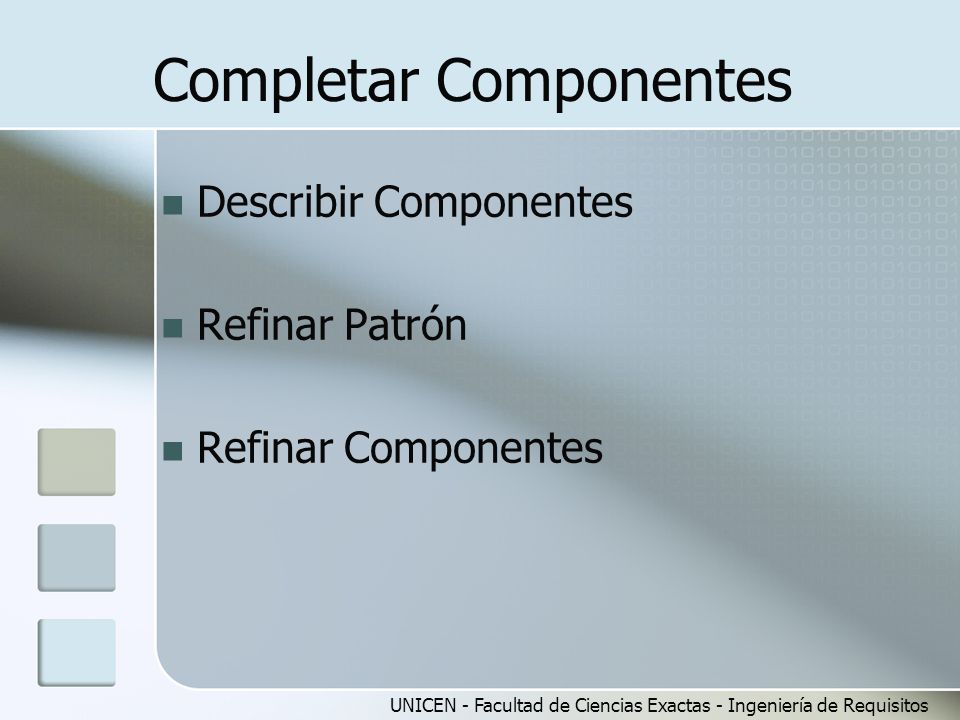

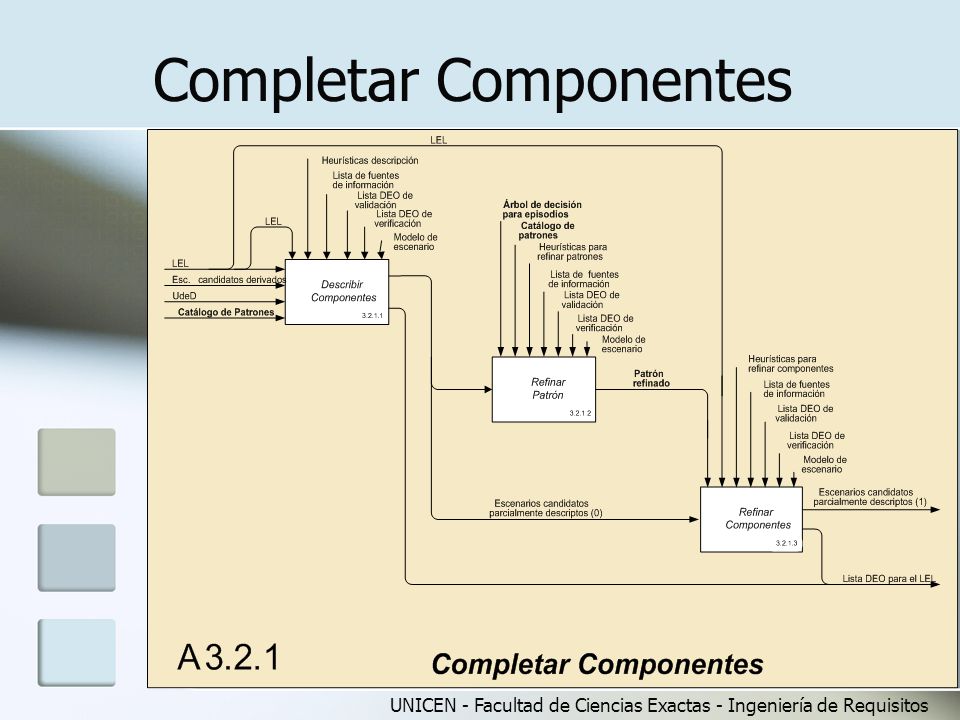

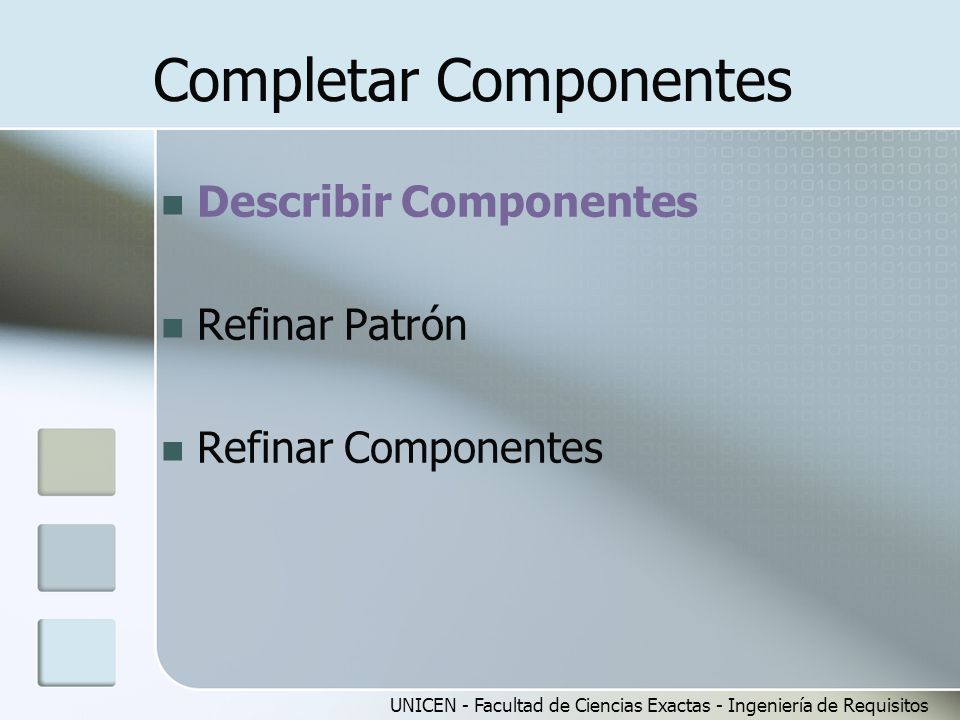

Completar Componentes

Describir Componentes Refinar Patrón Refinar Componentes UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

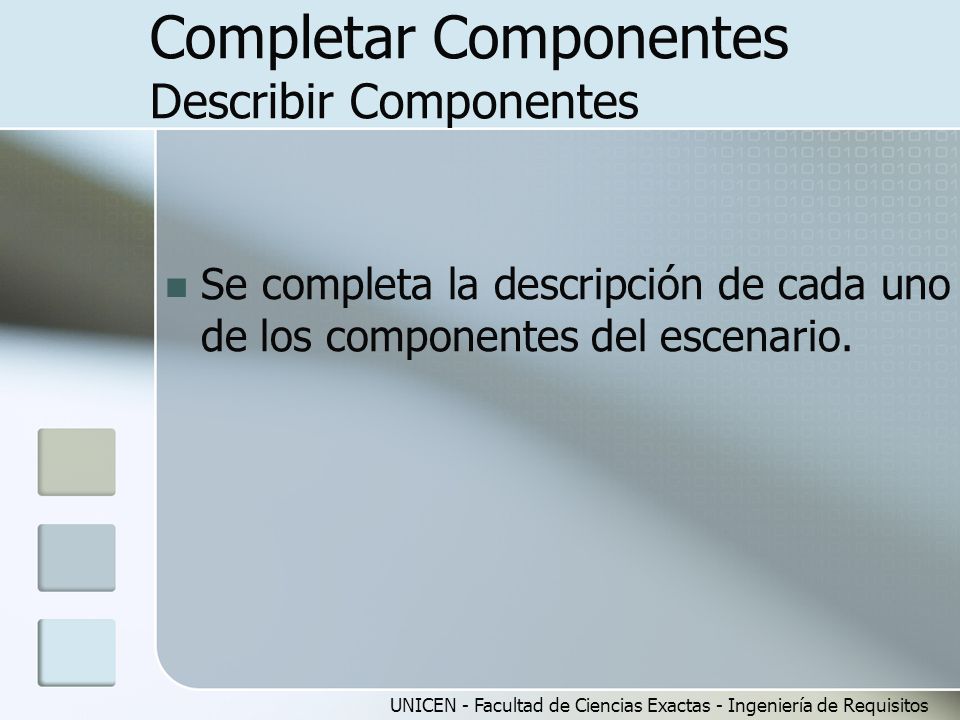

Completar Componentes Describir Componentes
Se completa la descripción de cada uno de los componentes del escenario. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

Describir Componentes  Refinar Patrón Refinar Componentes UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

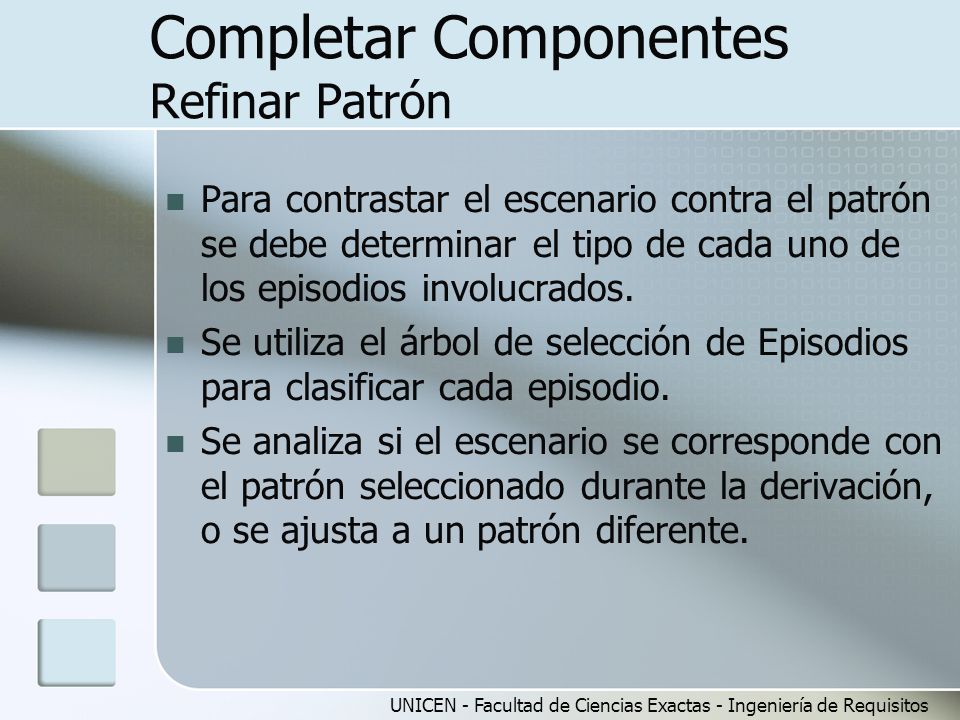

Completar Componentes Refinar Patrón
Para contrastar el escenario contra el patrón se debe determinar el tipo de cada uno de los episodios involucrados. Se utiliza el árbol de selección de Episodios para clasificar cada episodio. Se analiza si el escenario se corresponde con el patrón seleccionado durante la derivación, o se ajusta a un patrón diferente. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

Refinar Patrón Producción Colaboración Interacción Respuesta Demanda
Servicio SI NO ¿La acción satisface un pedido previo? ¿Hay necesidad de respuesta? Colaboración Interacción La acción es llevada a cabo por un solo actor? ¿Actores siempre activos durante la acción? UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

Describir Componentes  Refinar Patrón  Refinar Componentes UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

Completar Componentes Refinar Componentes
Se procede a reescribir cada componente según la información contenida en el patrón refinado. En general, el patrón refinado es una variación del patrón seleccionado mediante el primer árbol. En la mayoría de los casos se trata de un patrón que combina a ese patrón con otro/s. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

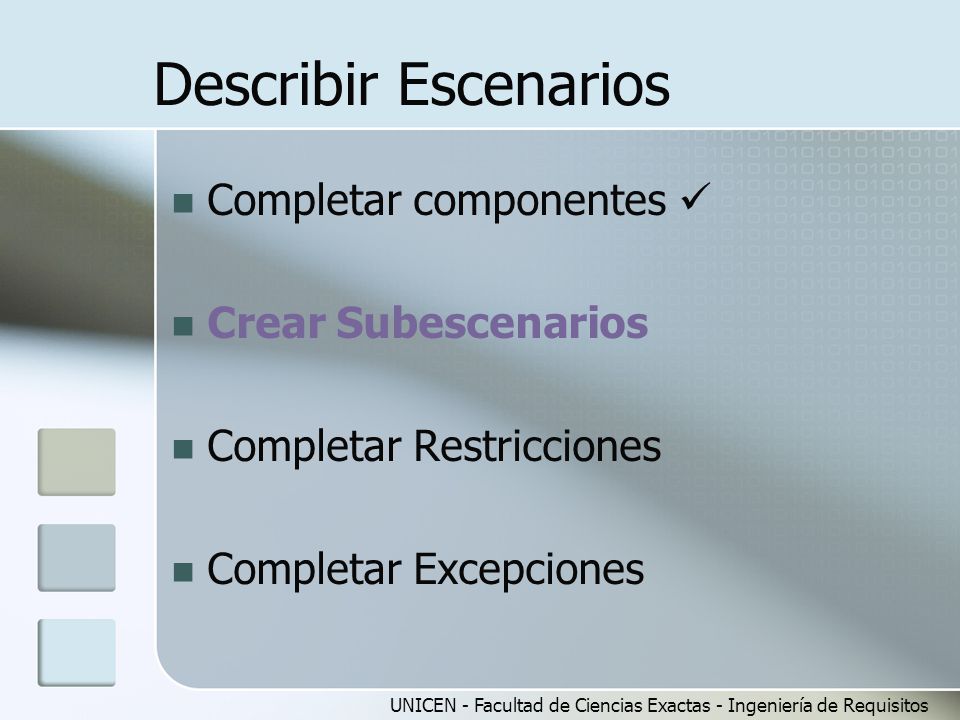

Describir Escenarios Completar componentes  Crear Subescenarios

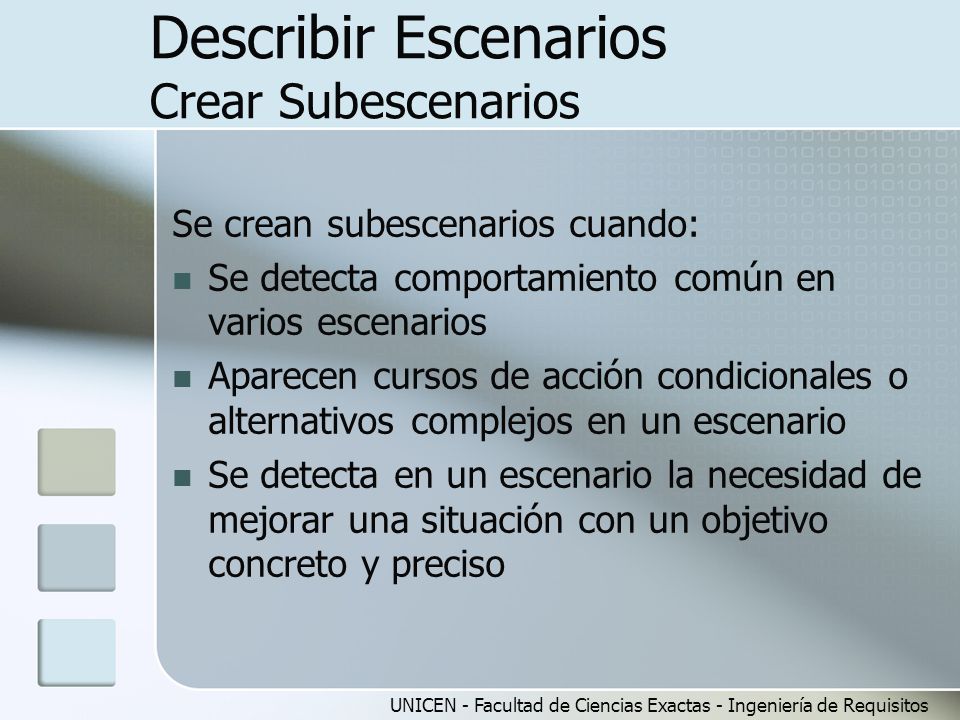

Describir Escenarios Crear Subescenarios
Se crean subescenarios cuando: Se detecta comportamiento común en varios escenarios Aparecen cursos de acción condicionales o alternativos complejos en un escenario Se detecta en un escenario la necesidad de mejorar una situación con un objetivo concreto y preciso UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

Describir Escenarios Completar componentes  Crear Subescenarios 

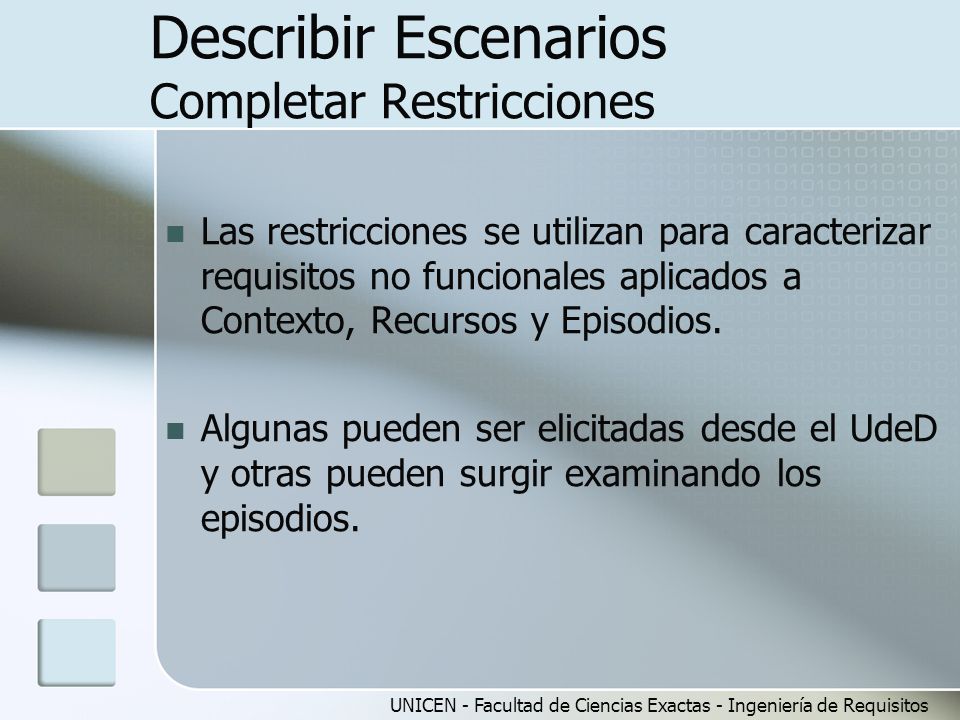

Describir Escenarios Completar Restricciones
Las restricciones se utilizan para caracterizar requisitos no funcionales aplicados a Contexto, Recursos y Episodios. Algunas pueden ser elicitadas desde el UdeD y otras pueden surgir examinando los episodios. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

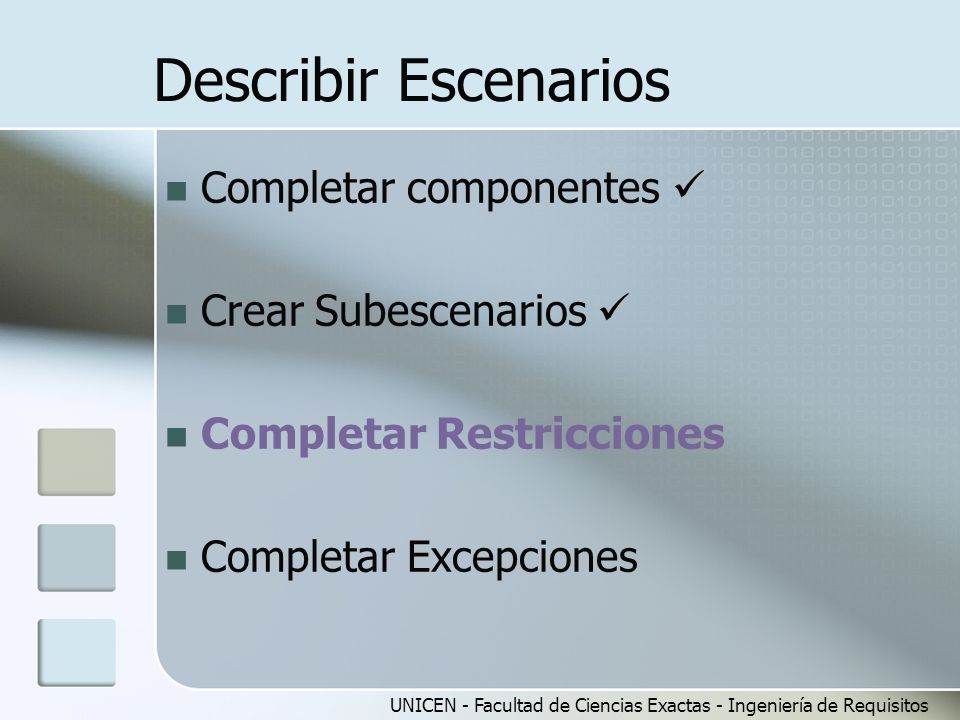

Describir Escenarios Completar componentes  Crear Subescenarios 

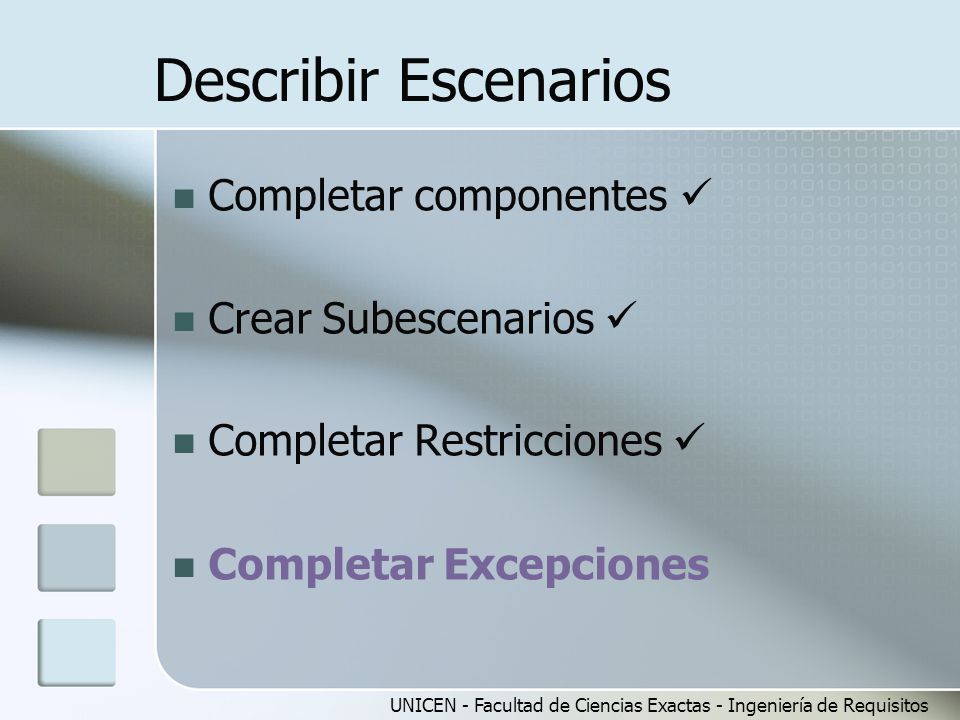

Completar Restricciones  Completar Excepciones UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

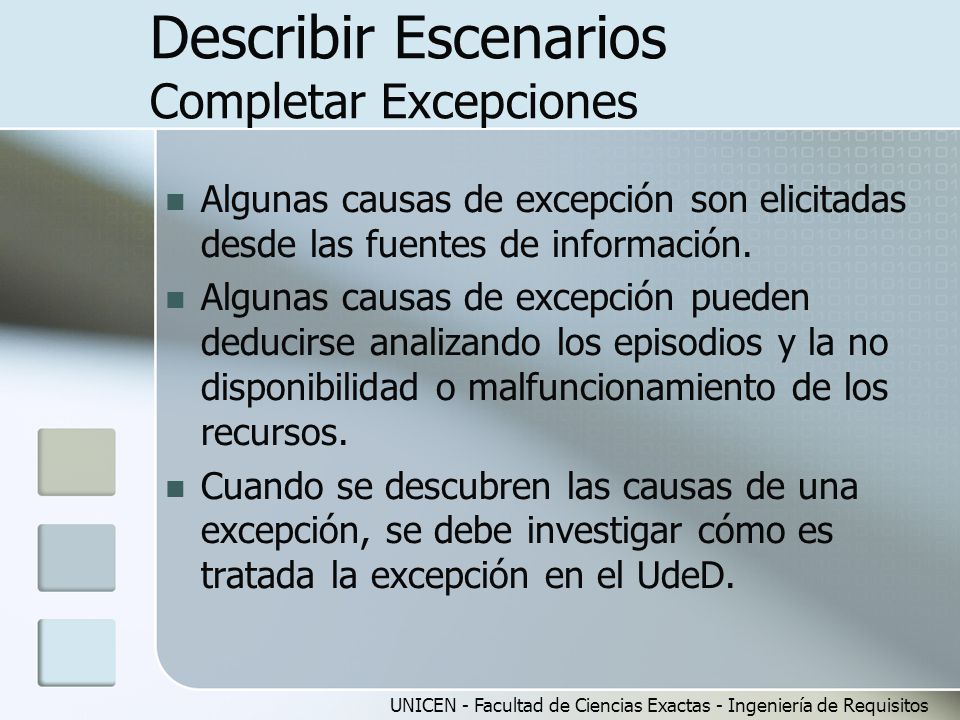

Describir Escenarios Completar Excepciones
Algunas causas de excepción son elicitadas desde las fuentes de información. Algunas causas de excepción pueden deducirse analizando los episodios y la no disponibilidad o malfuncionamiento de los recursos. Cuando se descubren las causas de una excepción, se debe investigar cómo es tratada la excepción en el UdeD. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

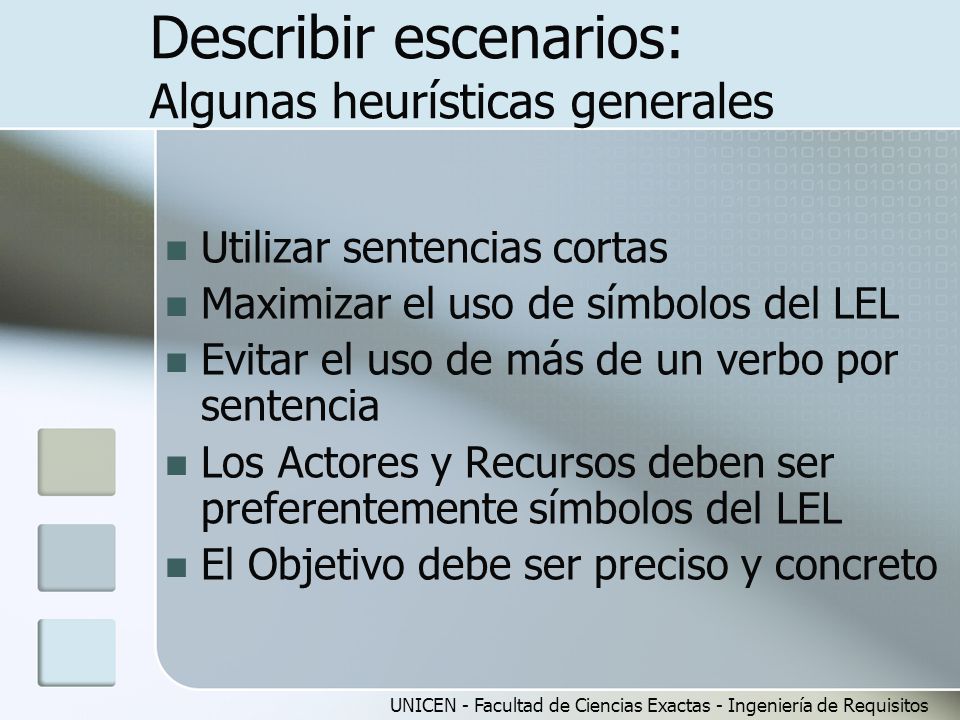

Describir escenarios: Algunas heurísticas generales
Utilizar sentencias cortas Maximizar el uso de símbolos del LEL Evitar el uso de más de un verbo por sentencia Los Actores y Recursos deben ser preferentemente símbolos del LEL El Objetivo debe ser preciso y concreto UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

Al menos uno de los subcomponentes del Contexto debe ser completado. El componente Recursos debería listar aquellos recursos involucrados en los episodios o implícitamente referenciados por el verbo del episodio, excluyendo a los recursos triviales. El componente Recursos no debería incluir aquellos que son necesarios en los subescenarios. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

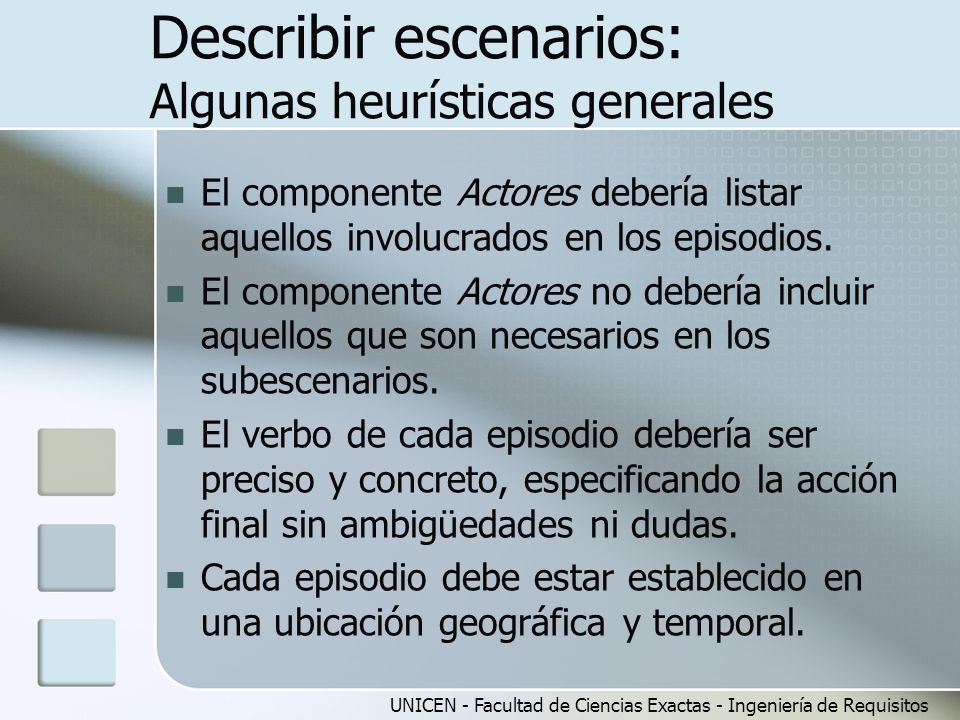

El componente Actores debería listar aquellos involucrados en los episodios. El componente Actores no debería incluir aquellos que son necesarios en los subescenarios. El verbo de cada episodio debería ser preciso y concreto, especificando la acción final sin ambigüedades ni dudas. Cada episodio debe estar establecido en una ubicación geográfica y temporal. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

El tiempo del verbo del episodio debería estar en presente a menos que la ubicación temporal fuerce a lo contrario. El verbo del episodio debe estar en voz activa, enfatizando quienes realizan la acción en lugar del objeto. Las formas verbales como Debe o Puede no deberán ser usadas en los episodios. Los sujetos de los episodios pueden ser omitidos sólo si éstos pertenecen a un grupo de episodios con un sujeto común. El sujeto debe estar explícito la primera vez. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

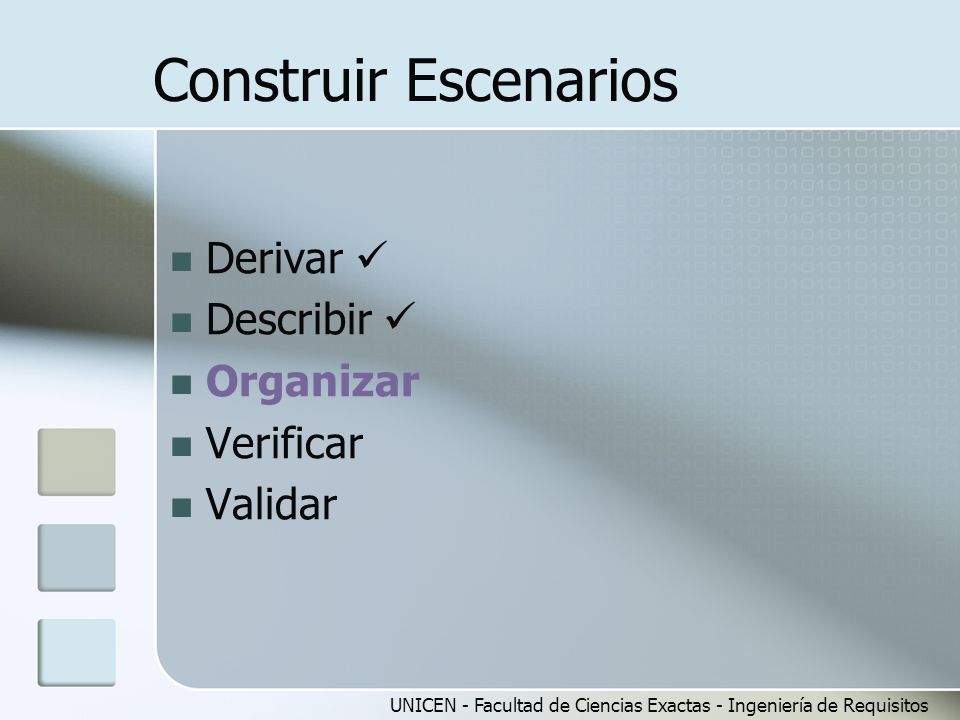

Construir Escenarios Derivar  Describir  Organizar Verificar Validar

Por qué Organizar? Falta de homogeneidad Problemas semánticos menores
Falta de perspectiva global UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

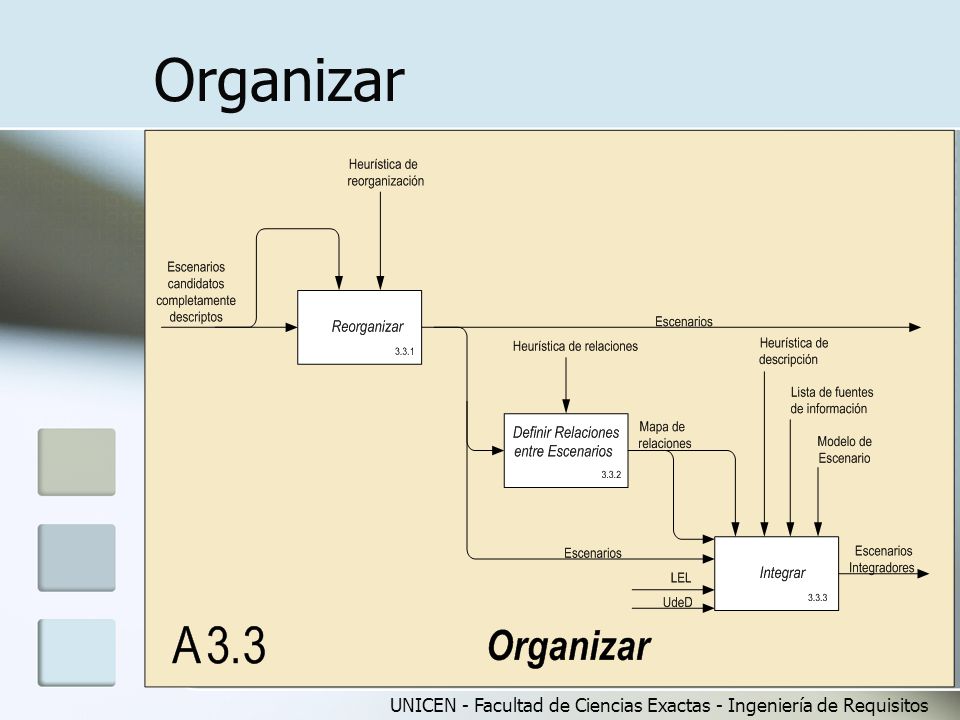

Organizar UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

Organizar Reorganizar Definir relaciones entre escenarios Integrar

Organizar Reorganizar
Empotrar subescenarios Factorizar subescenarios Consolidar escenarios Dividir escenarios Fusionar escenarios Partir escenarios UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

Empotrar subescenarios
Aplicabilidad Cuando se detectan subescenarios no relevantes con pocas ocurrencias en otros escenarios. Acciones Esta operación incorpora los episodios del subescenario en cada escenario que lo menciona. El subescenario original se borra cuando se han empotrado todas sus ocurrencias. Efectos Permite reducir el número de subescenarios no relevantes y así, facilitar su administración. La profundidad de la jerarquía del conjunto de escenarios resultante se ve reducida en todos los puntos donde se empotró un subescenario. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

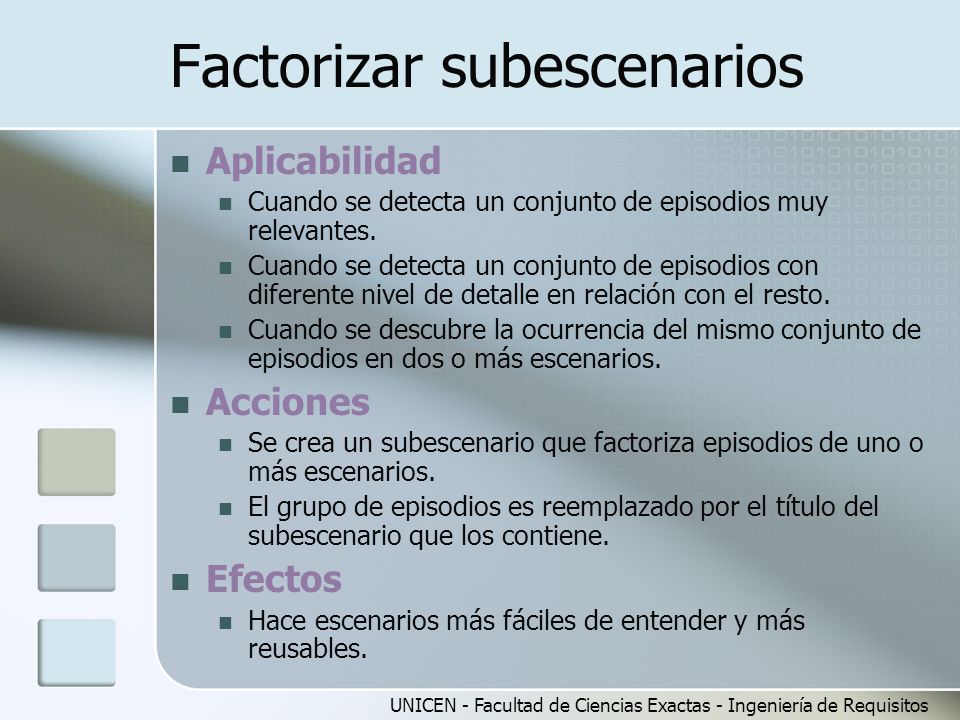

Factorizar subescenarios
Aplicabilidad Cuando se detecta un conjunto de episodios muy relevantes. Cuando se detecta un conjunto de episodios con diferente nivel de detalle en relación con el resto. Cuando se descubre la ocurrencia del mismo conjunto de episodios en dos o más escenarios. Acciones Se crea un subescenario que factoriza episodios de uno o más escenarios. El grupo de episodios es reemplazado por el título del subescenario que los contiene. Efectos Hace escenarios más fáciles de entender y más reusables. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

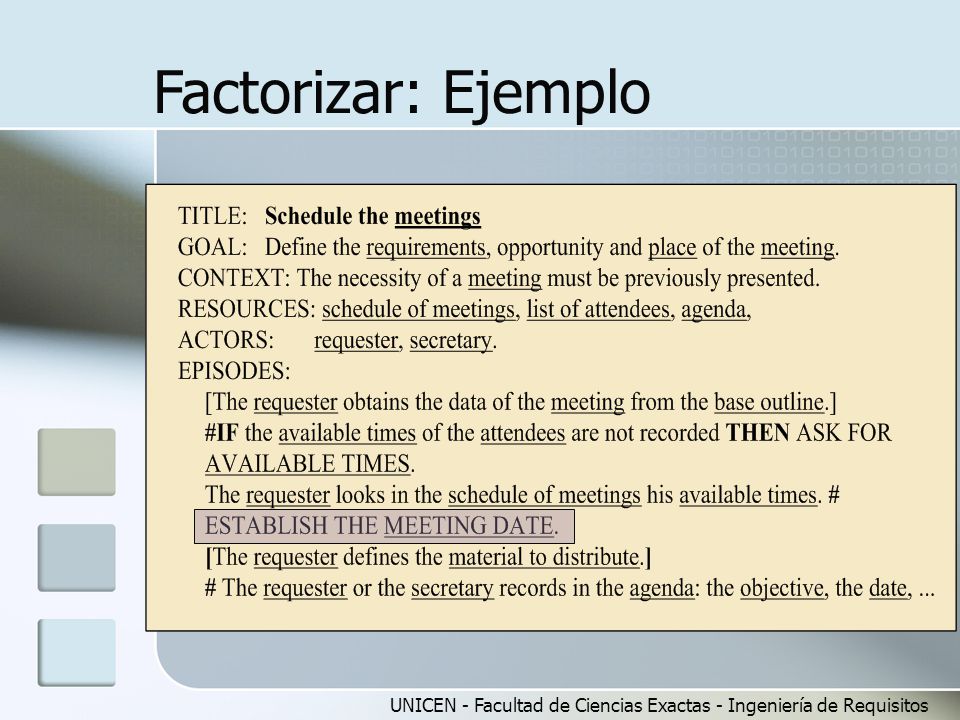

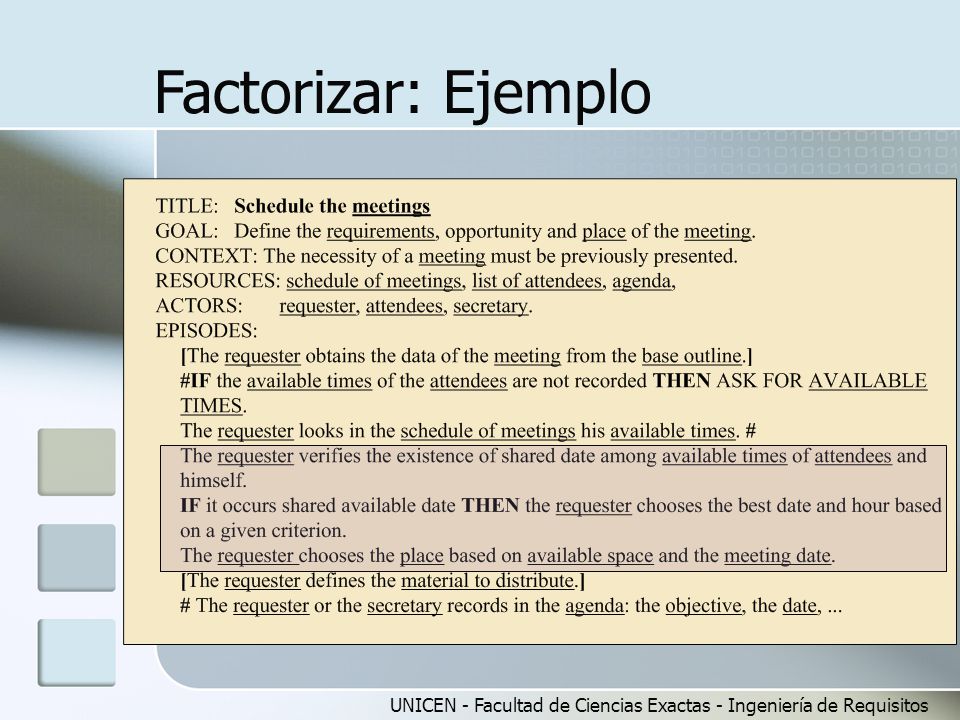

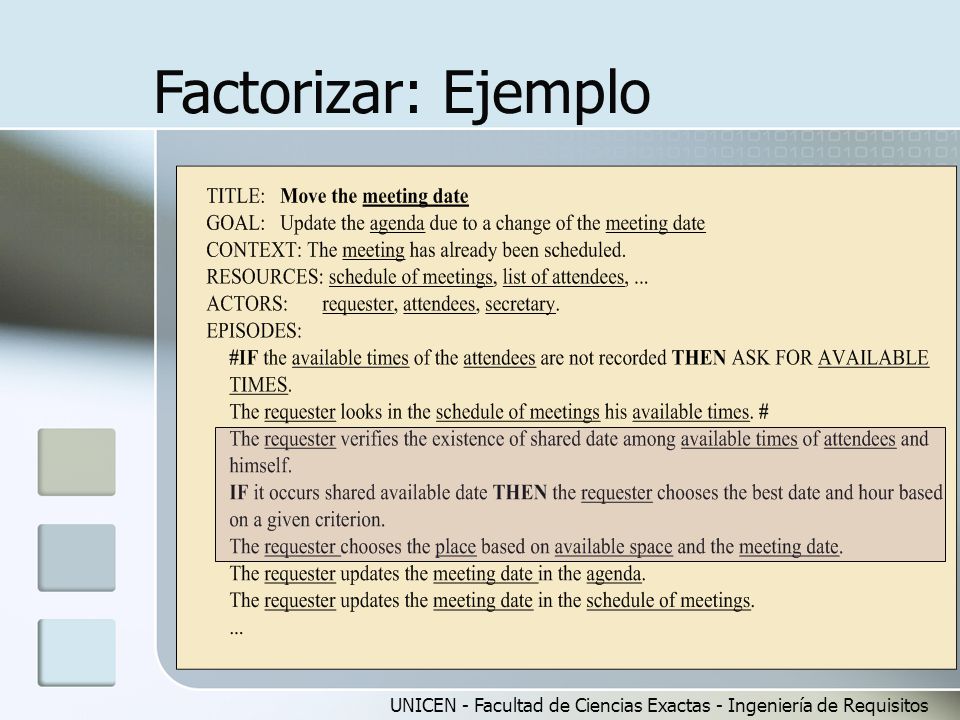

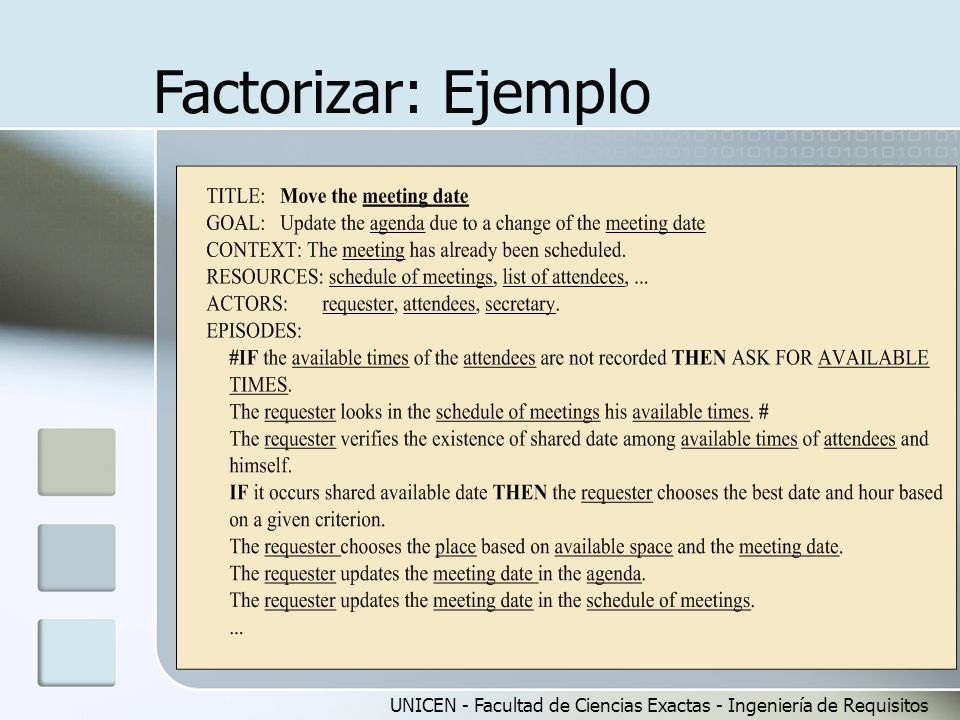

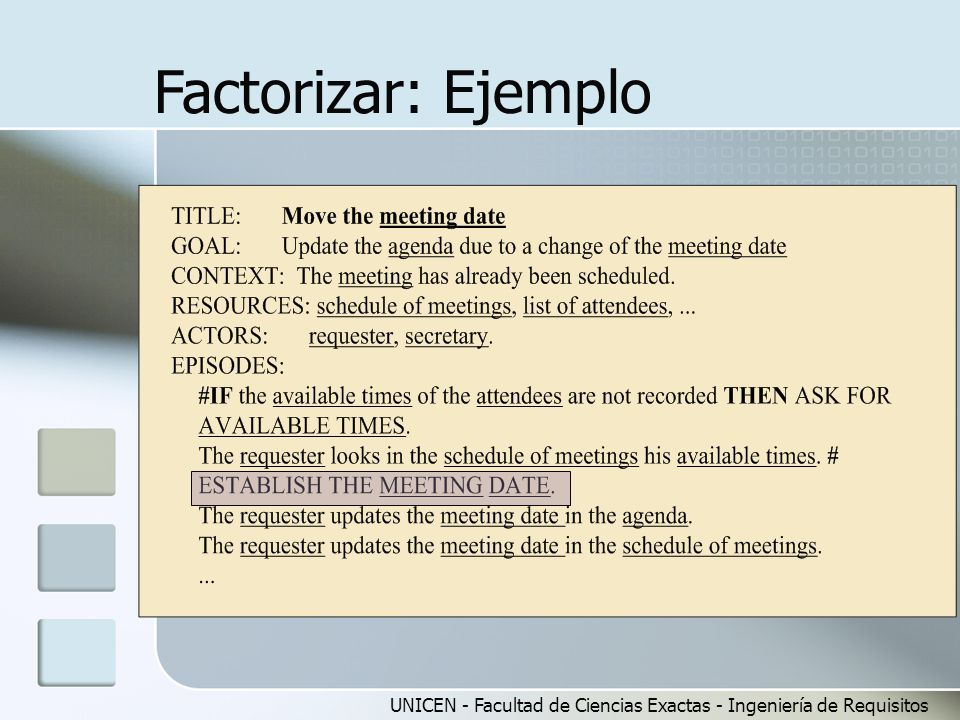

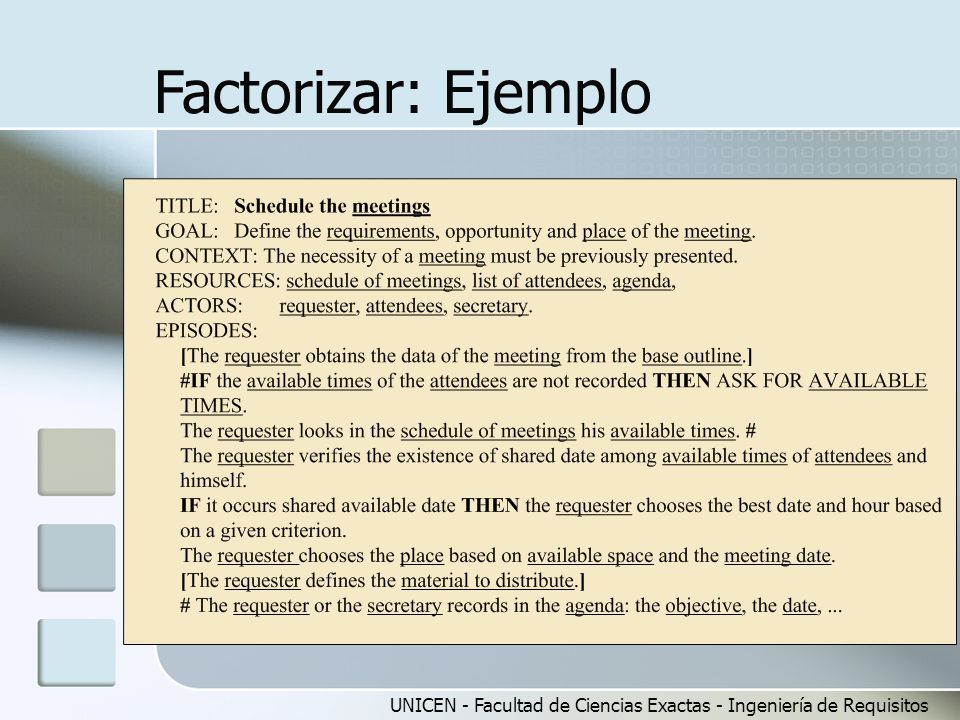

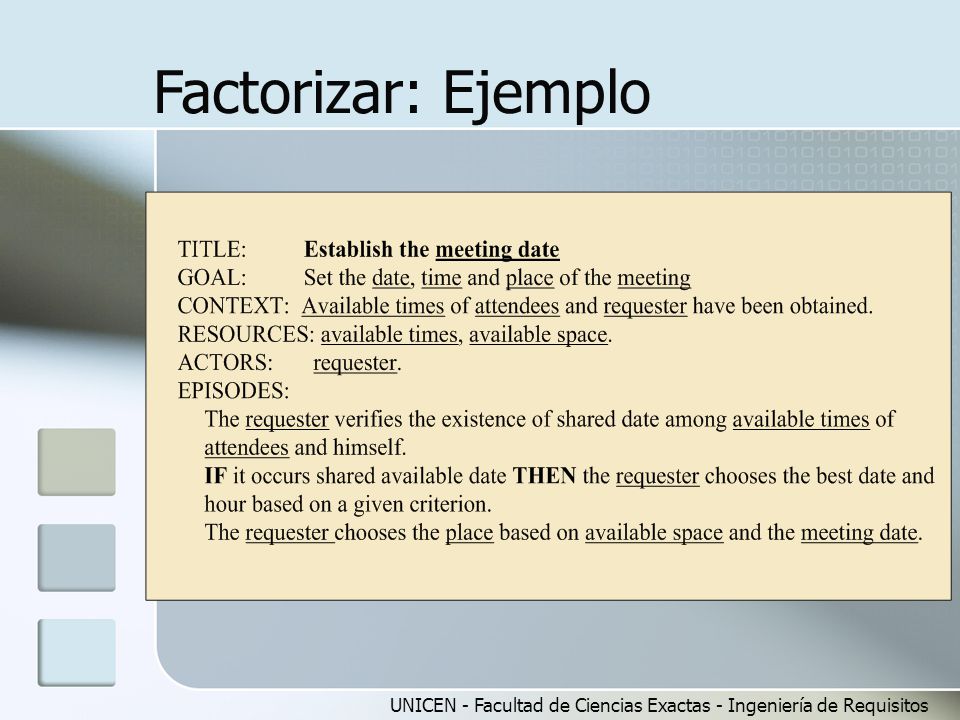

Factorizar: Ejemplo UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

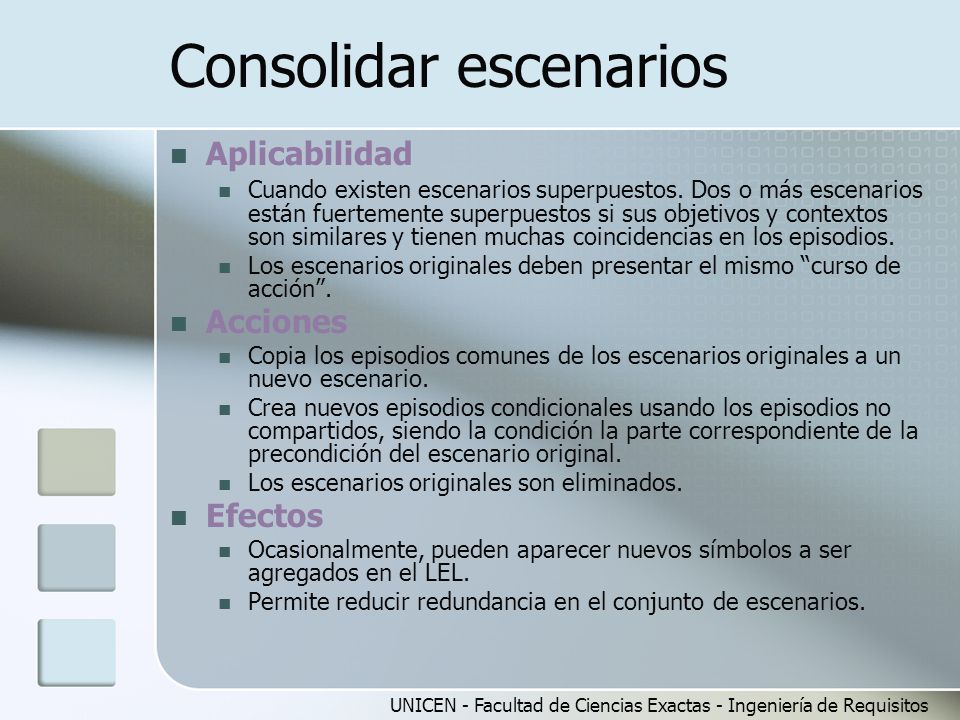

Consolidar escenarios
Aplicabilidad Cuando existen escenarios superpuestos. Dos o más escenarios están fuertemente superpuestos si sus objetivos y contextos son similares y tienen muchas coincidencias en los episodios. Los escenarios originales deben presentar el mismo “curso de acción”. Acciones Copia los episodios comunes de los escenarios originales a un nuevo escenario. Crea nuevos episodios condicionales usando los episodios no compartidos, siendo la condición la parte correspondiente de la precondición del escenario original. Los escenarios originales son eliminados. Efectos Ocasionalmente, pueden aparecer nuevos símbolos a ser agregados en el LEL. Permite reducir redundancia en el conjunto de escenarios. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

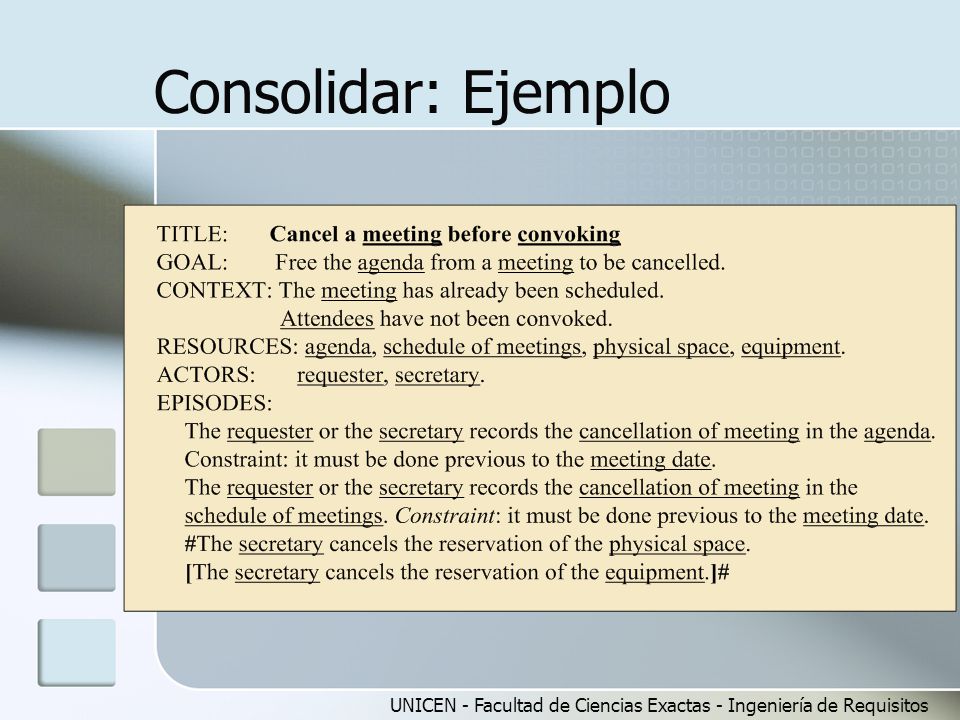

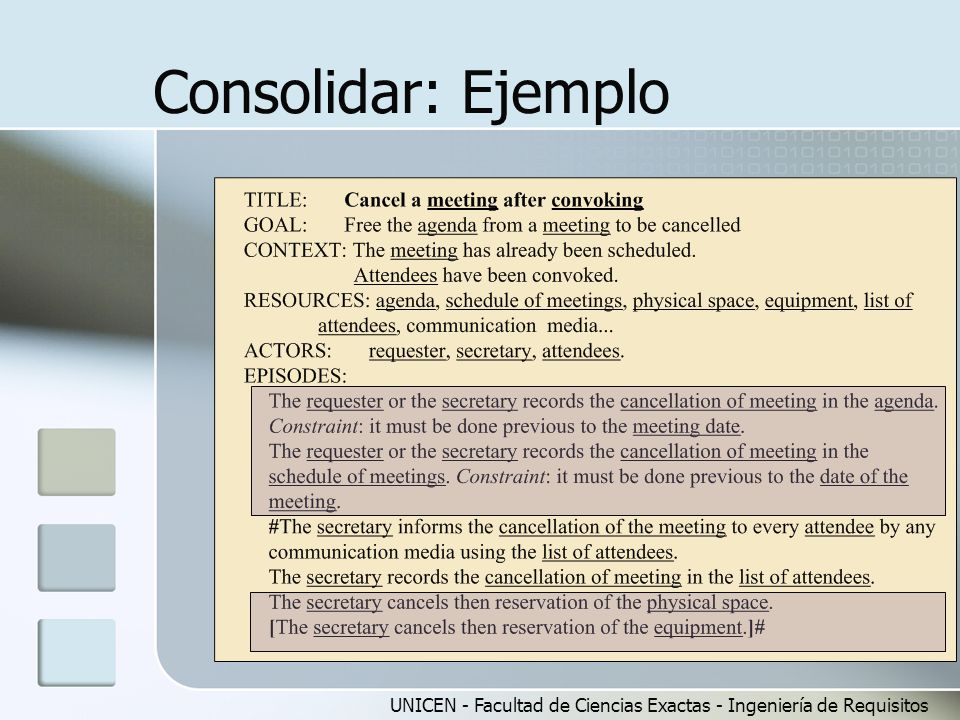

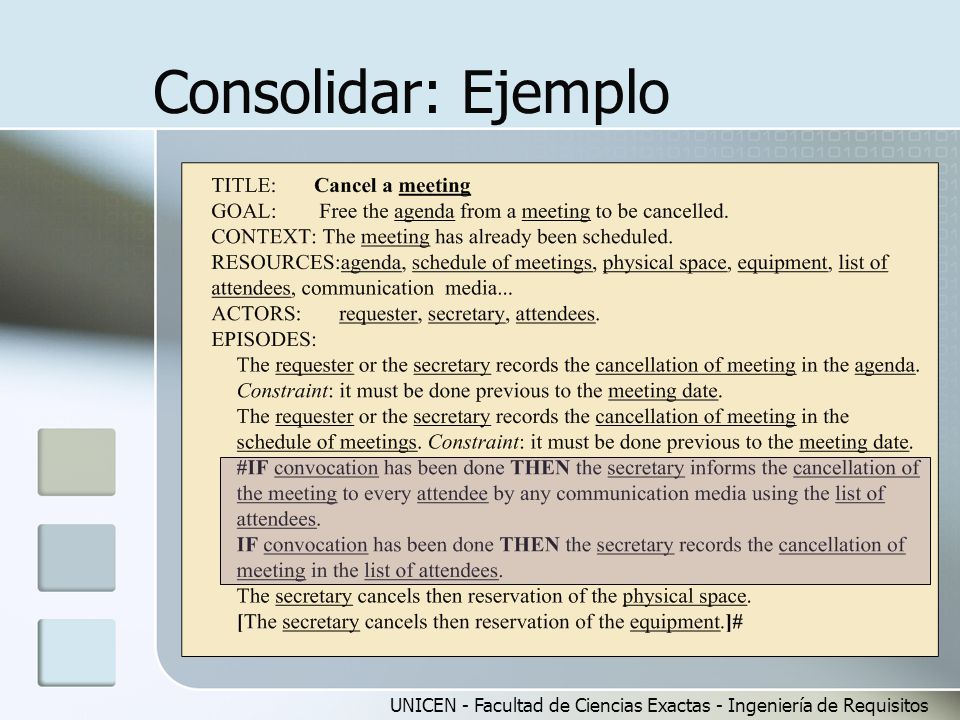

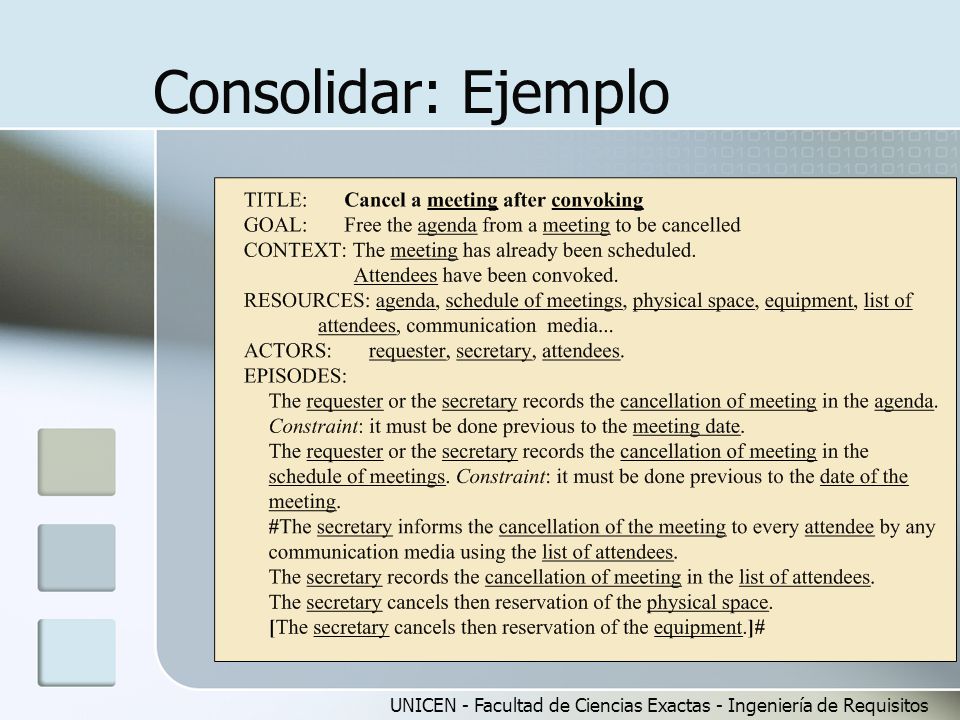

Consolidar: Ejemplo UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

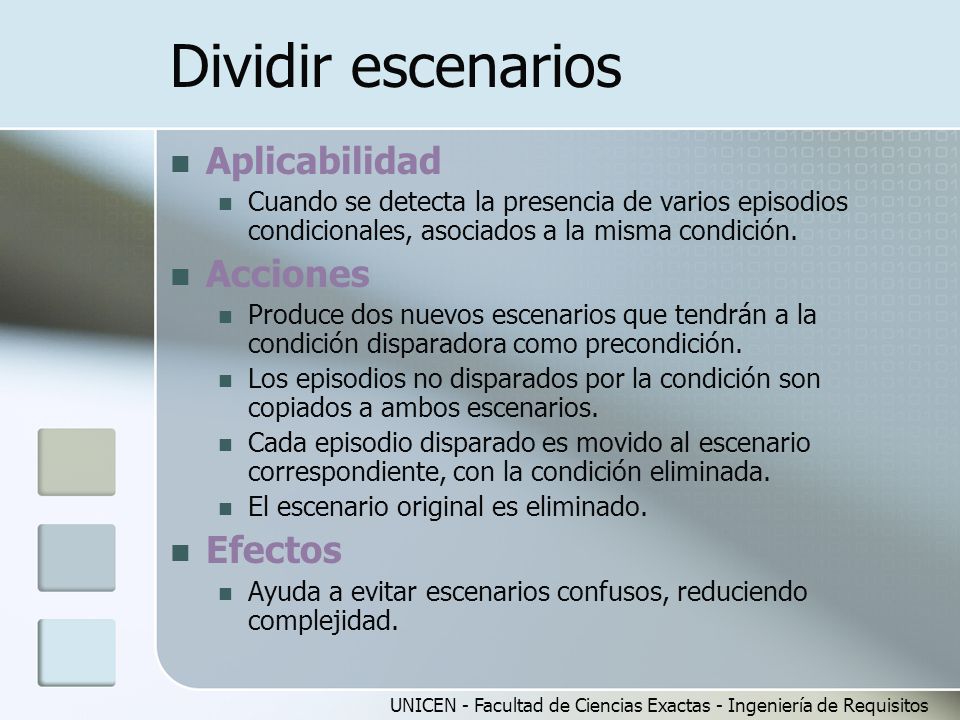

Dividir escenarios Aplicabilidad Acciones Efectos
Cuando se detecta la presencia de varios episodios condicionales, asociados a la misma condición. Acciones Produce dos nuevos escenarios que tendrán a la condición disparadora como precondición. Los episodios no disparados por la condición son copiados a ambos escenarios. Cada episodio disparado es movido al escenario correspondiente, con la condición eliminada. El escenario original es eliminado. Efectos Ayuda a evitar escenarios confusos, reduciendo complejidad. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

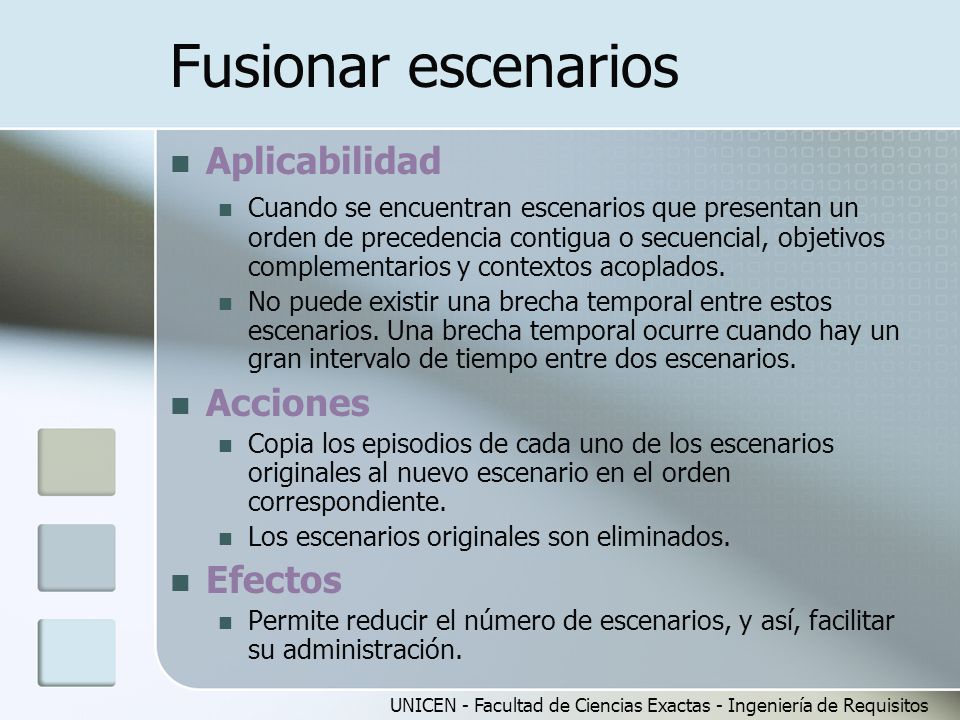

Fusionar escenarios Aplicabilidad Acciones Efectos
Cuando se encuentran escenarios que presentan un orden de precedencia contigua o secuencial, objetivos complementarios y contextos acoplados. No puede existir una brecha temporal entre estos escenarios. Una brecha temporal ocurre cuando hay un gran intervalo de tiempo entre dos escenarios. Acciones Copia los episodios de cada uno de los escenarios originales al nuevo escenario en el orden correspondiente. Los escenarios originales son eliminados. Efectos Permite reducir el número de escenarios, y así, facilitar su administración. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

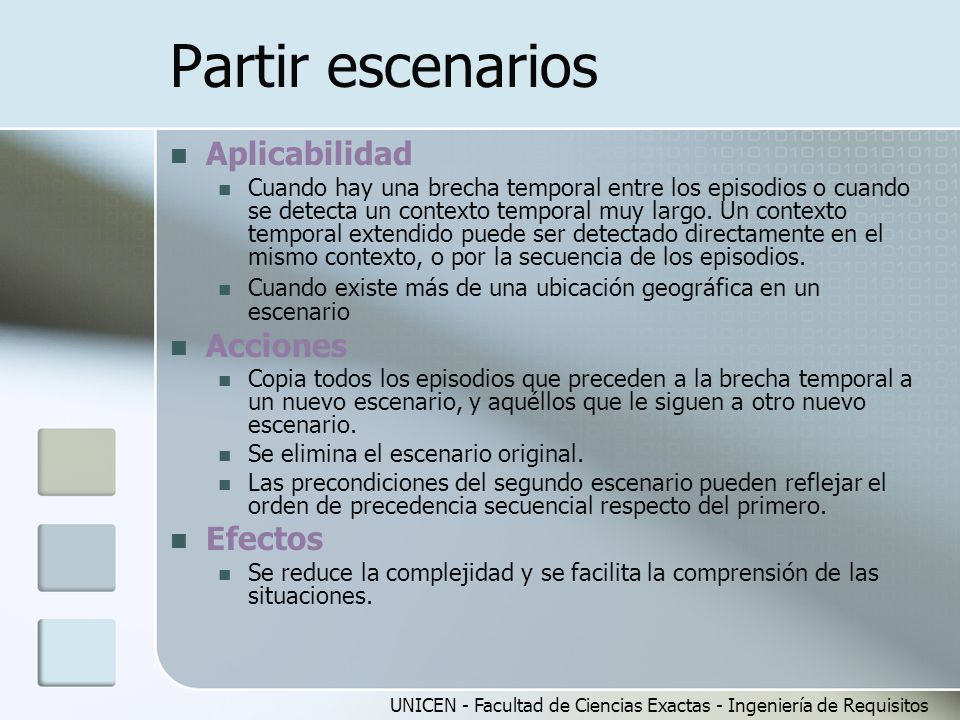

Partir escenarios Aplicabilidad Acciones Efectos
Cuando hay una brecha temporal entre los episodios o cuando se detecta un contexto temporal muy largo. Un contexto temporal extendido puede ser detectado directamente en el mismo contexto, o por la secuencia de los episodios. Cuando existe más de una ubicación geográfica en un escenario Acciones Copia todos los episodios que preceden a la brecha temporal a un nuevo escenario, y aquéllos que le siguen a otro nuevo escenario. Se elimina el escenario original. Las precondiciones del segundo escenario pueden reflejar el orden de precedencia secuencial respecto del primero. Efectos Se reduce la complejidad y se facilita la comprensión de las situaciones. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

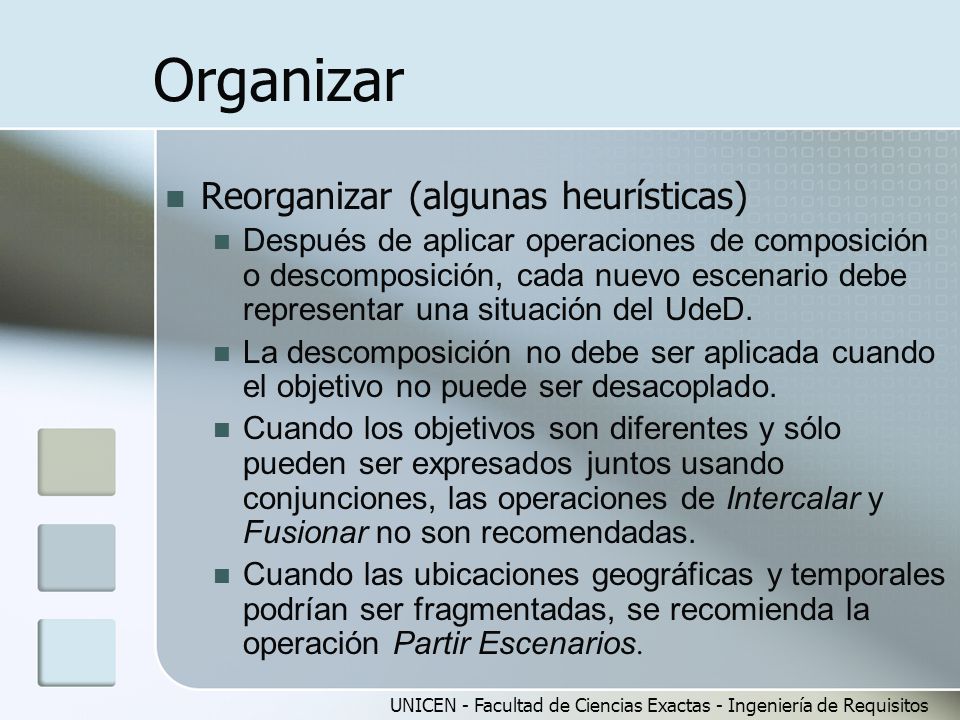

Organizar Reorganizar (algunas heurísticas)
Después de aplicar operaciones de composición o descomposición, cada nuevo escenario debe representar una situación del UdeD. La descomposición no debe ser aplicada cuando el objetivo no puede ser desacoplado. Cuando los objetivos son diferentes y sólo pueden ser expresados juntos usando conjunciones, las operaciones de Intercalar y Fusionar no son recomendadas. Cuando las ubicaciones geográficas y temporales podrían ser fragmentadas, se recomienda la operación Partir Escenarios. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

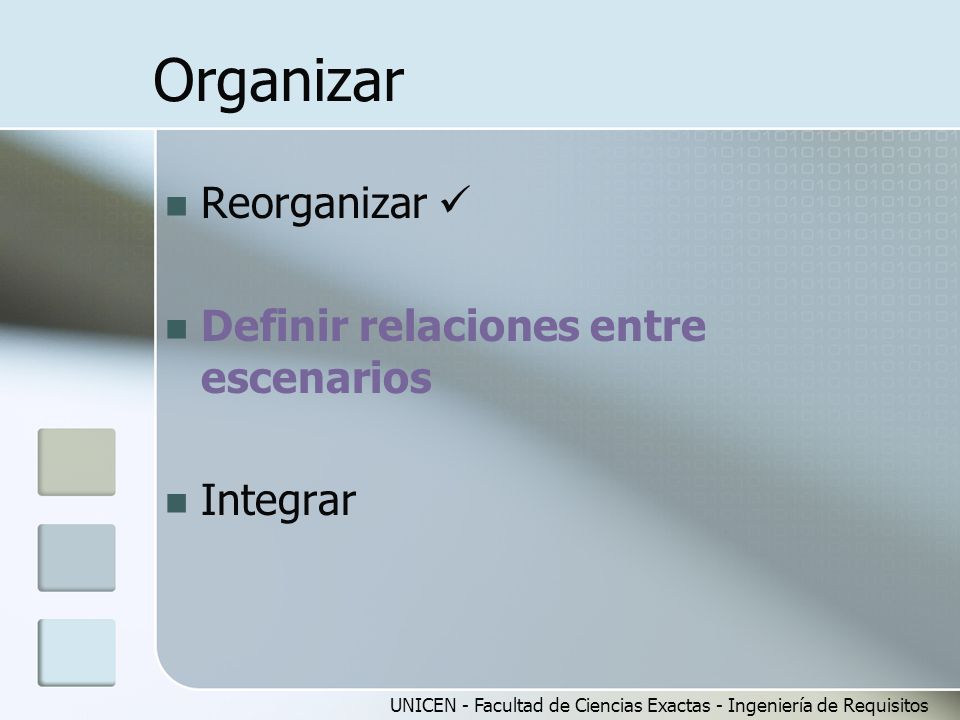

Organizar Reorganizar  Definir relaciones entre escenarios Integrar

Organizar: Definir relaciones entre escenarios
Relación jerárquica Relación de superposición Relación de orden Relación a través de excepciones UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

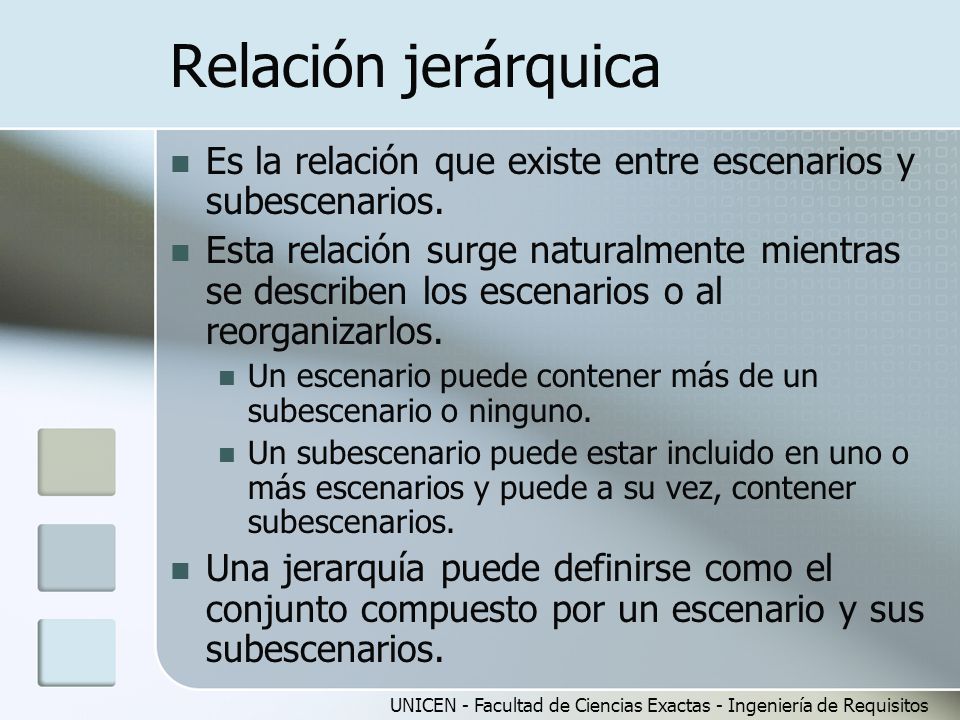

Relación jerárquica Es la relación que existe entre escenarios y subescenarios. Esta relación surge naturalmente mientras se describen los escenarios o al reorganizarlos. Un escenario puede contener más de un subescenario o ninguno. Un subescenario puede estar incluido en uno o más escenarios y puede a su vez, contener subescenarios. Una jerarquía puede definirse como el conjunto compuesto por un escenario y sus subescenarios. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

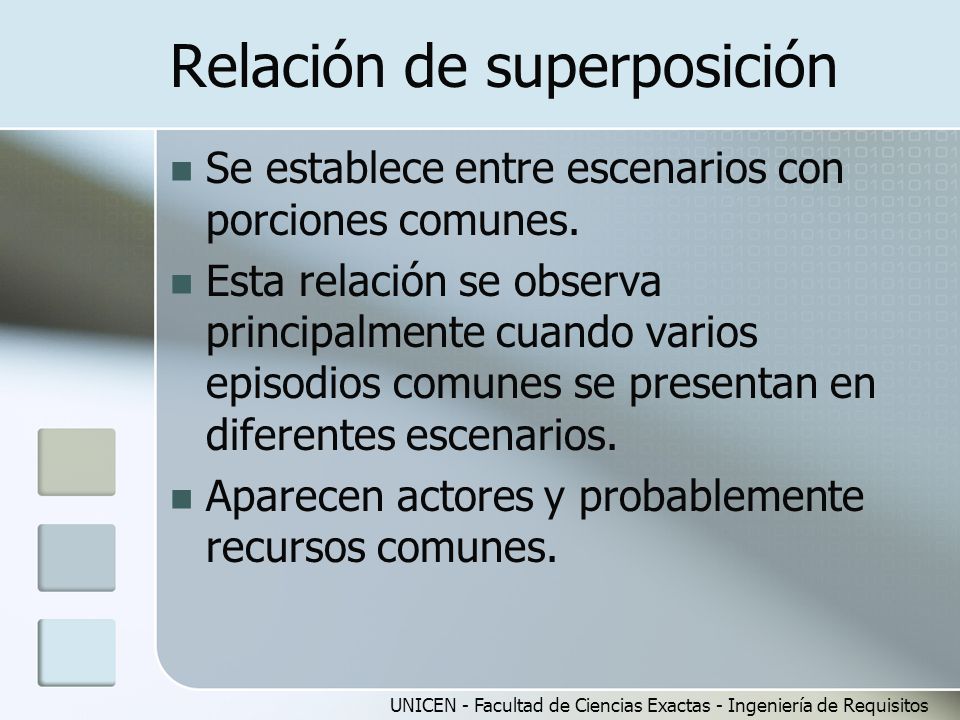

Relación de superposición
Se establece entre escenarios con porciones comunes. Esta relación se observa principalmente cuando varios episodios comunes se presentan en diferentes escenarios. Aparecen actores y probablemente recursos comunes. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

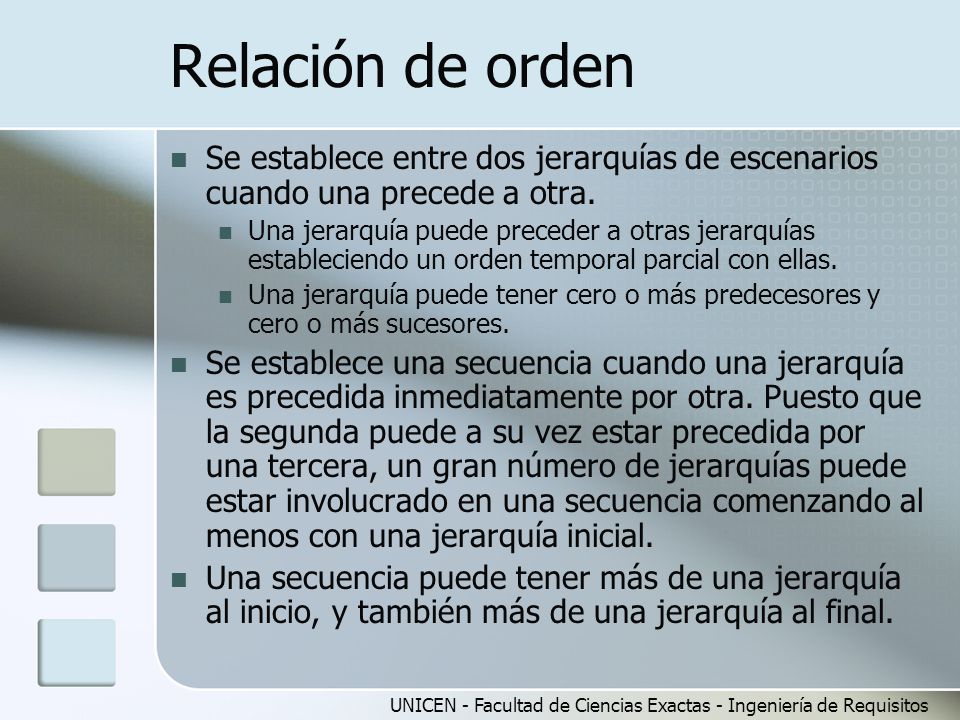

Relación de orden Se establece entre dos jerarquías de escenarios cuando una precede a otra. Una jerarquía puede preceder a otras jerarquías estableciendo un orden temporal parcial con ellas. Una jerarquía puede tener cero o más predecesores y cero o más sucesores. Se establece una secuencia cuando una jerarquía es precedida inmediatamente por otra. Puesto que la segunda puede a su vez estar precedida por una tercera, un gran número de jerarquías puede estar involucrado en una secuencia comenzando al menos con una jerarquía inicial. Una secuencia puede tener más de una jerarquía al inicio, y también más de una jerarquía al final. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

Relación a través de excepciones
Se establece entre un escenario y aquellos escenarios que tratan sus excepciones. Un escenario puede estar relacionado con uno o más escenarios de tratamiento de excepciones. Un escenario que trata excepciones puede tratar excepciones que ocurren en diferentes escenarios. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

Organizar Reorganizar  Definir relaciones entre escenarios  Integrar

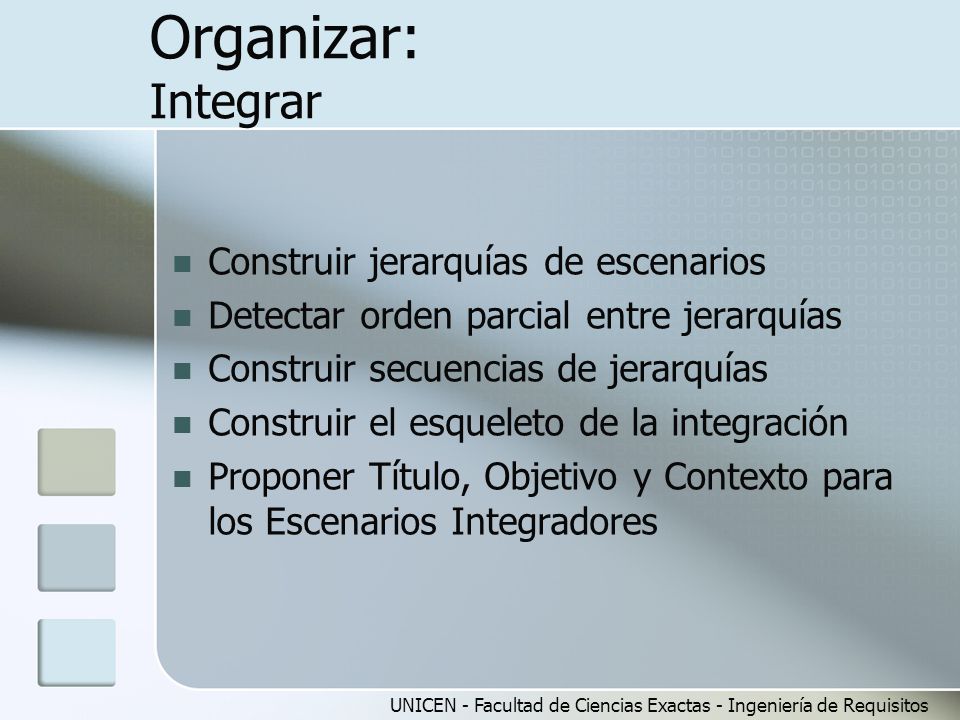

Organizar: Integrar Construir jerarquías de escenarios
Detectar orden parcial entre jerarquías Construir secuencias de jerarquías Construir el esqueleto de la integración Proponer Título, Objetivo y Contexto para los Escenarios Integradores UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

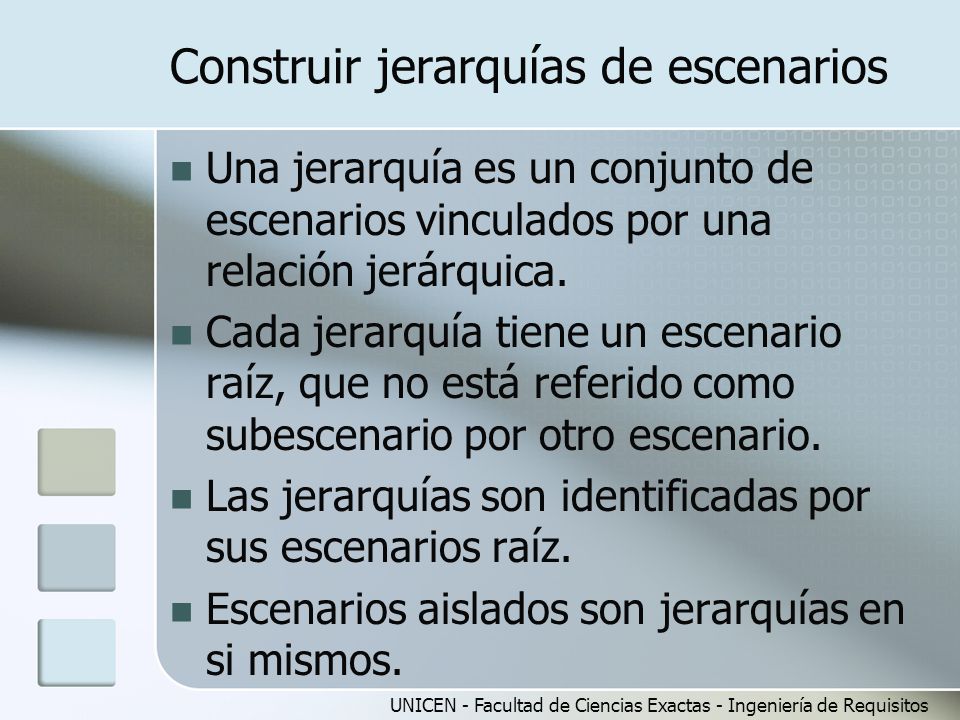

Construir jerarquías de escenarios
Una jerarquía es un conjunto de escenarios vinculados por una relación jerárquica. Cada jerarquía tiene un escenario raíz, que no está referido como subescenario por otro escenario. Las jerarquías son identificadas por sus escenarios raíz. Escenarios aislados son jerarquías en si mismos. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

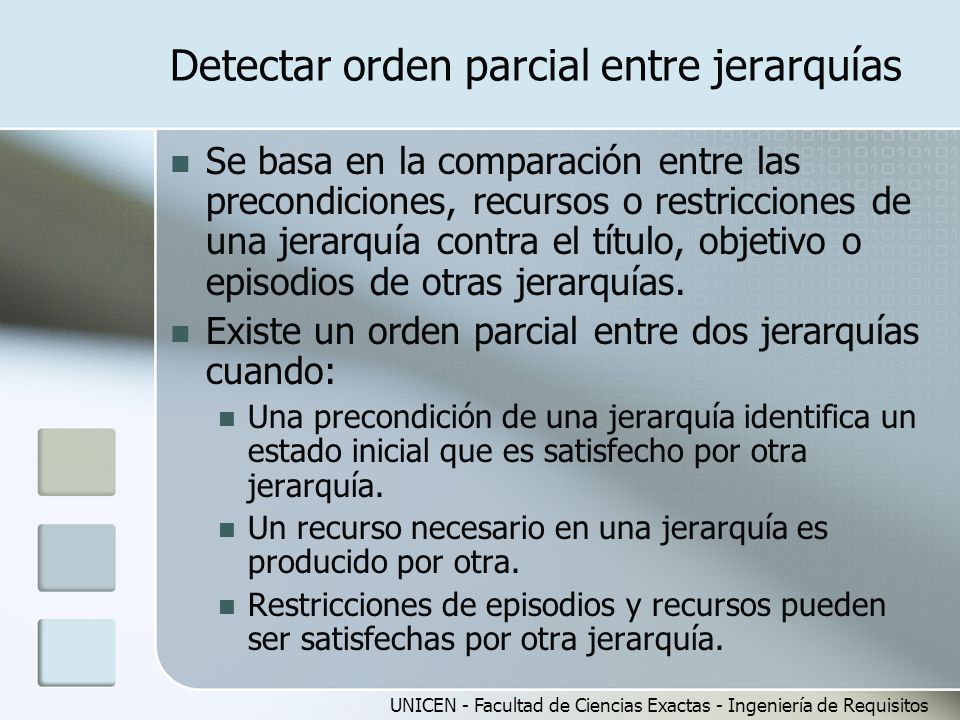

Detectar orden parcial entre jerarquías
Se basa en la comparación entre las precondiciones, recursos o restricciones de una jerarquía contra el título, objetivo o episodios de otras jerarquías. Existe un orden parcial entre dos jerarquías cuando: Una precondición de una jerarquía identifica un estado inicial que es satisfecho por otra jerarquía. Un recurso necesario en una jerarquía es producido por otra. Restricciones de episodios y recursos pueden ser satisfechas por otra jerarquía. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

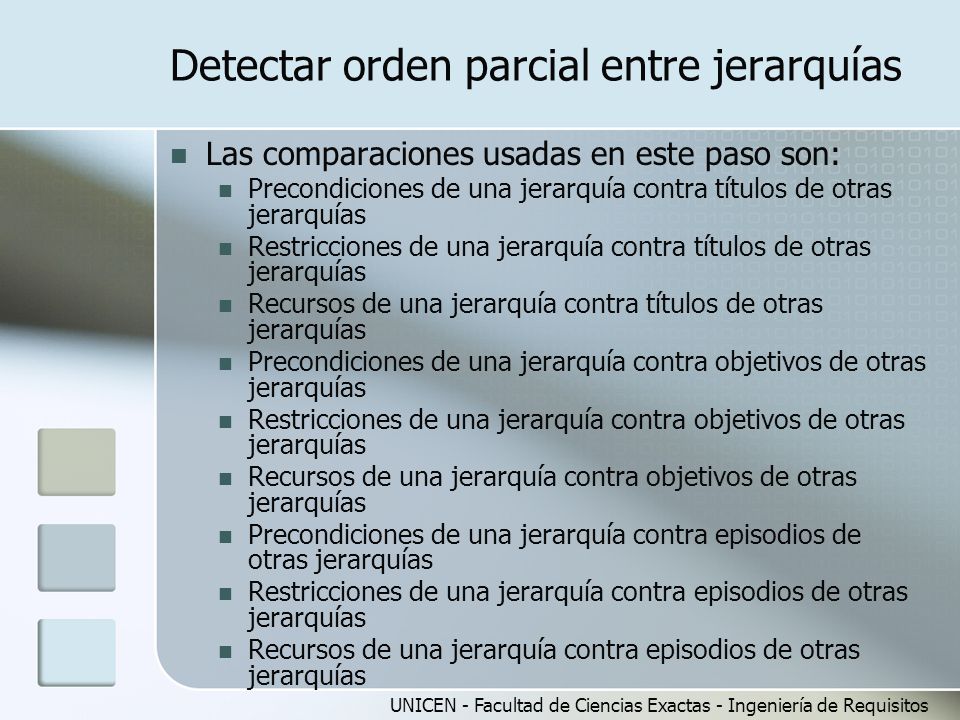

Detectar orden parcial entre jerarquías
Las comparaciones usadas en este paso son: Precondiciones de una jerarquía contra títulos de otras jerarquías Restricciones de una jerarquía contra títulos de otras jerarquías Recursos de una jerarquía contra títulos de otras jerarquías Precondiciones de una jerarquía contra objetivos de otras jerarquías Restricciones de una jerarquía contra objetivos de otras jerarquías Recursos de una jerarquía contra objetivos de otras jerarquías Precondiciones de una jerarquía contra episodios de otras jerarquías Restricciones de una jerarquía contra episodios de otras jerarquías Recursos de una jerarquía contra episodios de otras jerarquías UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

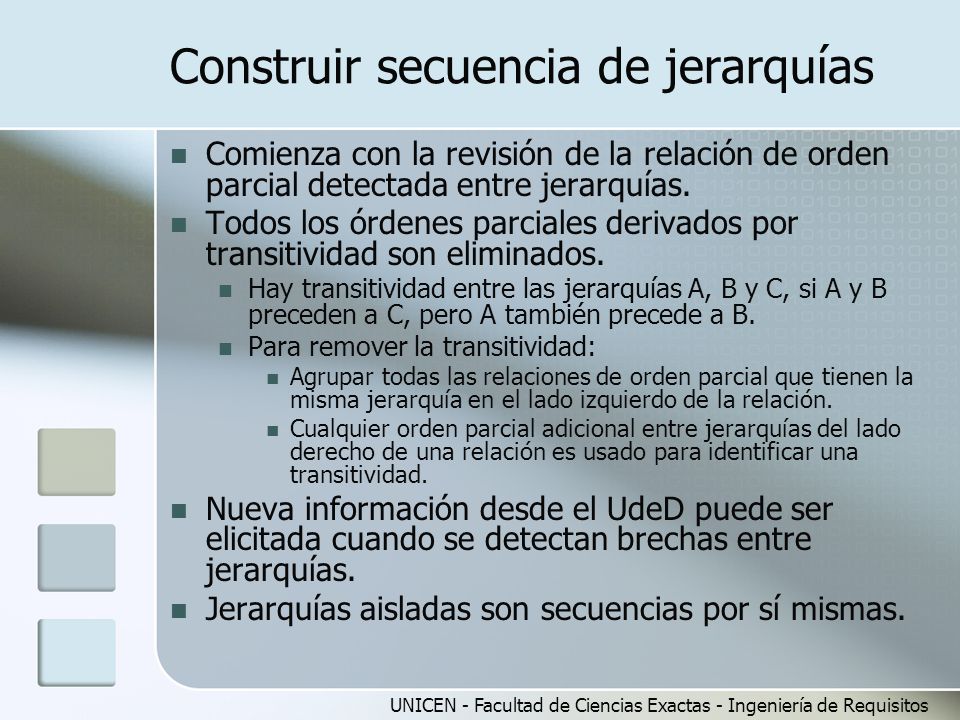

Construir secuencia de jerarquías
Comienza con la revisión de la relación de orden parcial detectada entre jerarquías. Todos los órdenes parciales derivados por transitividad son eliminados. Hay transitividad entre las jerarquías A, B y C, si A y B preceden a C, pero A también precede a B. Para remover la transitividad: Agrupar todas las relaciones de orden parcial que tienen la misma jerarquía en el lado izquierdo de la relación. Cualquier orden parcial adicional entre jerarquías del lado derecho de una relación es usado para identificar una transitividad. Nueva información desde el UdeD puede ser elicitada cuando se detectan brechas entre jerarquías. Jerarquías aisladas son secuencias por sí mismas. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

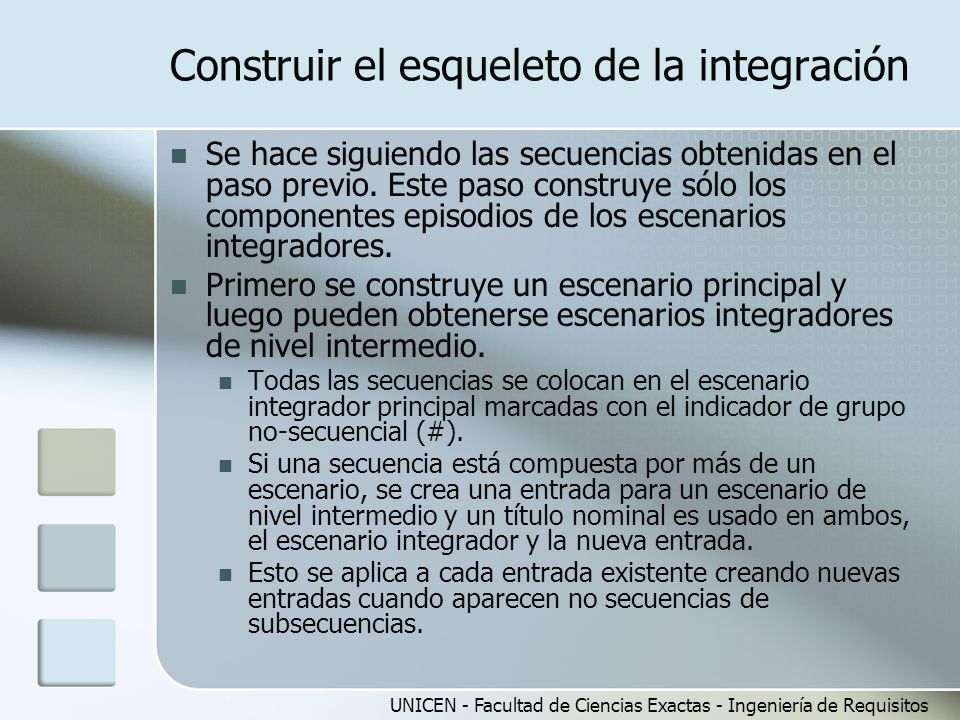

Construir el esqueleto de la integración
Se hace siguiendo las secuencias obtenidas en el paso previo. Este paso construye sólo los componentes episodios de los escenarios integradores. Primero se construye un escenario principal y luego pueden obtenerse escenarios integradores de nivel intermedio. Todas las secuencias se colocan en el escenario integrador principal marcadas con el indicador de grupo no-secuencial (#). Si una secuencia está compuesta por más de un escenario, se crea una entrada para un escenario de nivel intermedio y un título nominal es usado en ambos, el escenario integrador y la nueva entrada. Esto se aplica a cada entrada existente creando nuevas entradas cuando aparecen no secuencias de subsecuencias. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

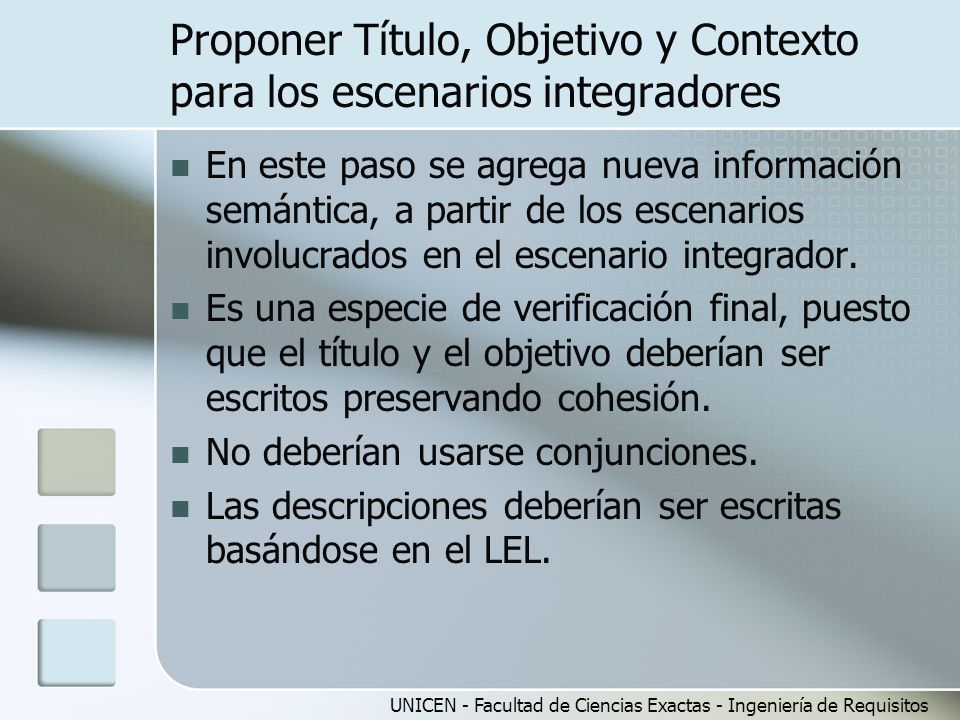

Proponer Título, Objetivo y Contexto para los escenarios integradores
En este paso se agrega nueva información semántica, a partir de los escenarios involucrados en el escenario integrador. Es una especie de verificación final, puesto que el título y el objetivo deberían ser escritos preservando cohesión. No deberían usarse conjunciones. Las descripciones deberían ser escritas basándose en el LEL. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

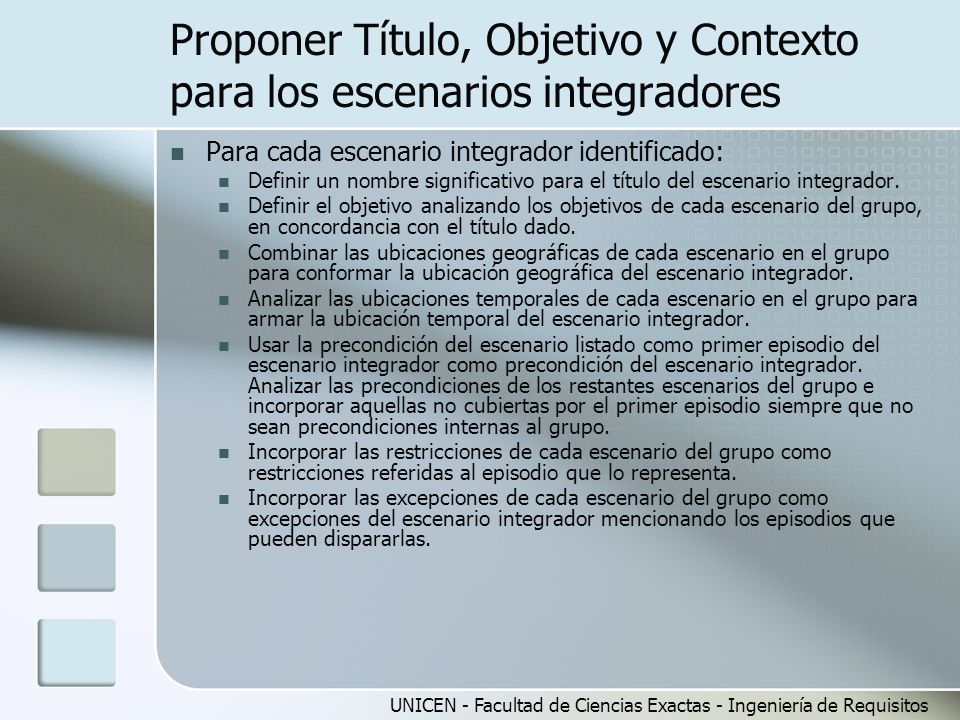

Proponer Título, Objetivo y Contexto para los escenarios integradores
Para cada escenario integrador identificado: Definir un nombre significativo para el título del escenario integrador. Definir el objetivo analizando los objetivos de cada escenario del grupo, en concordancia con el título dado. Combinar las ubicaciones geográficas de cada escenario en el grupo para conformar la ubicación geográfica del escenario integrador. Analizar las ubicaciones temporales de cada escenario en el grupo para armar la ubicación temporal del escenario integrador. Usar la precondición del escenario listado como primer episodio del escenario integrador como precondición del escenario integrador. Analizar las precondiciones de los restantes escenarios del grupo e incorporar aquellas no cubiertas por el primer episodio siempre que no sean precondiciones internas al grupo. Incorporar las restricciones de cada escenario del grupo como restricciones referidas al episodio que lo representa. Incorporar las excepciones de cada escenario del grupo como excepciones del escenario integrador mencionando los episodios que pueden dispararlas. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

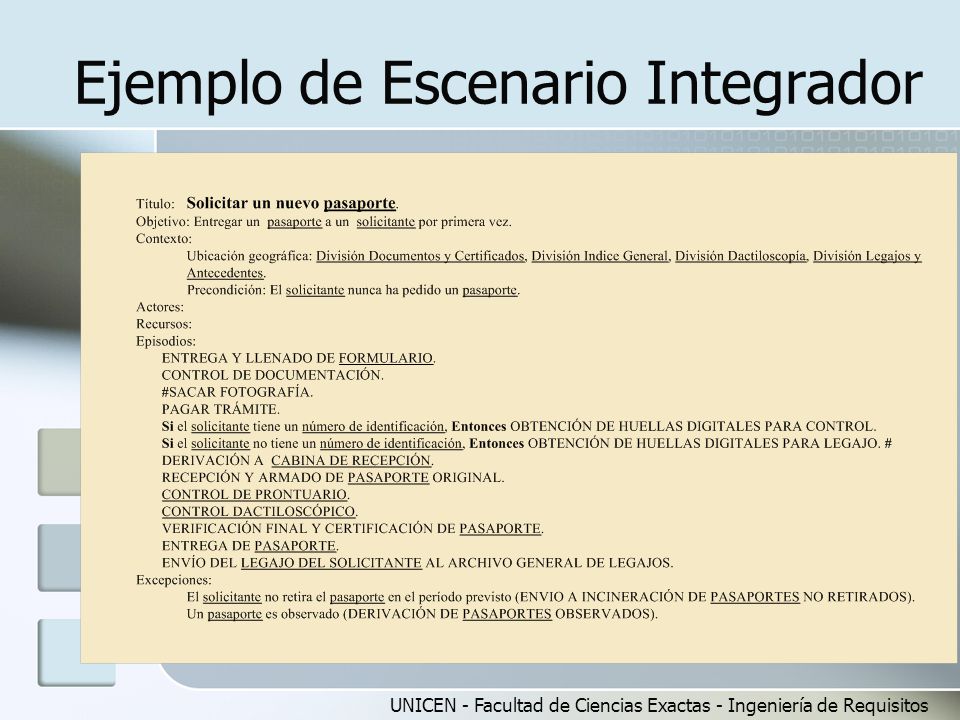

Ejemplo de Escenario Integrador

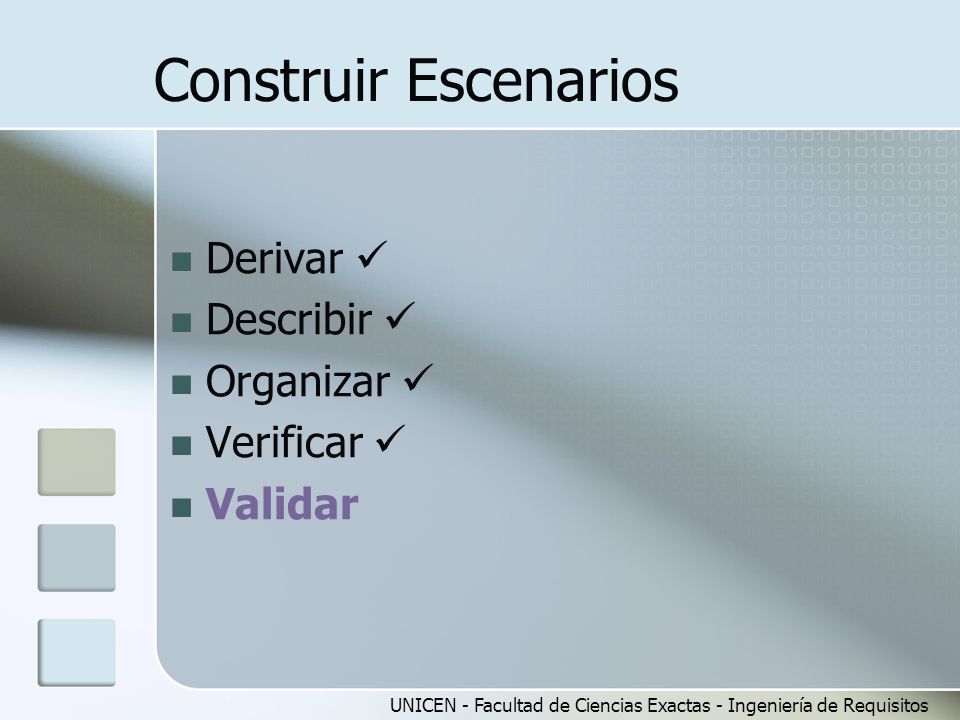

Construir Escenarios Derivar  Describir  Organizar  Verificar
Validar UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

Construir Escenarios: Verificar
La actividad de Verificación se lleva a cabo con una Inspección que se realiza dos veces durante el proceso de construcción de escenarios: cuando los escenarios están completos y después de la actividad Organizar. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

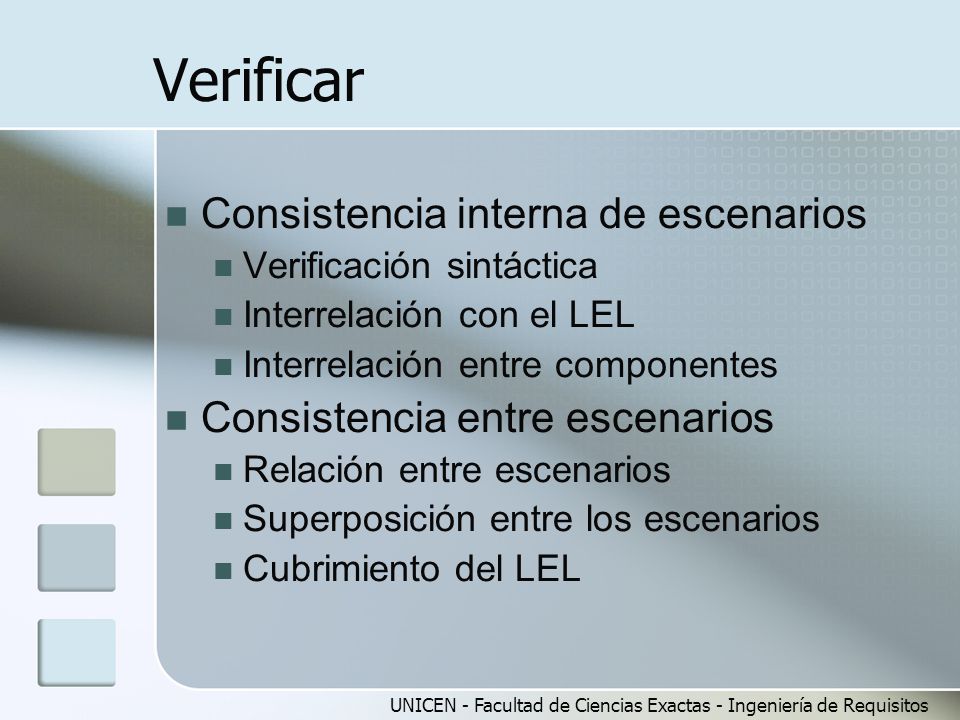

Verificar Consistencia interna de escenarios
Verificación sintáctica Interrelación con el LEL Interrelación entre componentes Consistencia entre escenarios Relación entre escenarios Superposición entre los escenarios Cubrimiento del LEL UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

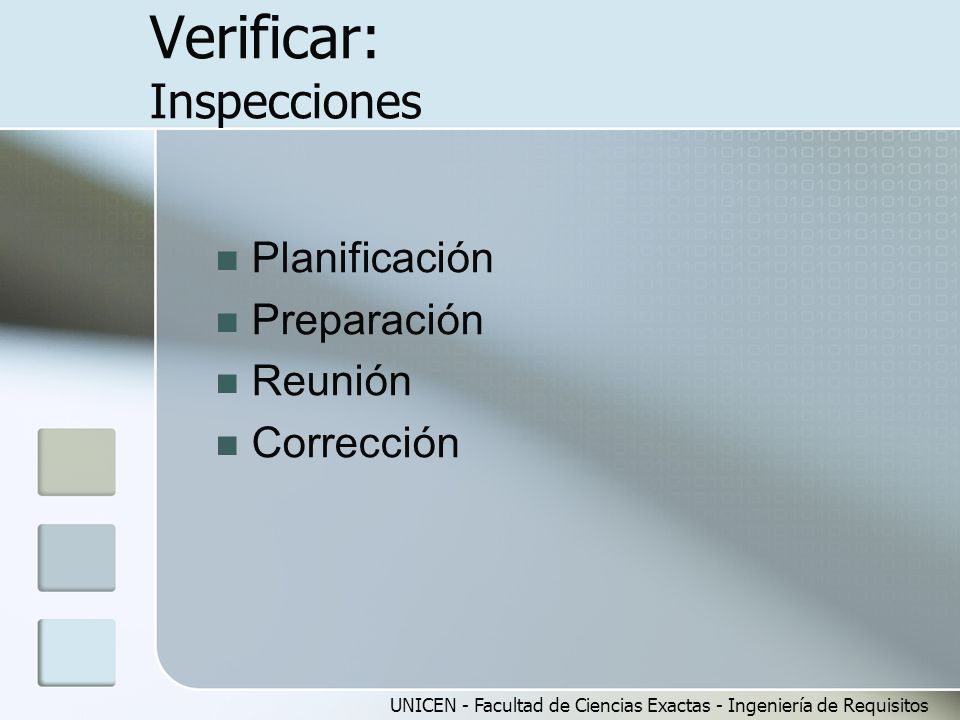

Verificar: Inspecciones
Planificación Preparación Reunión Corrección UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

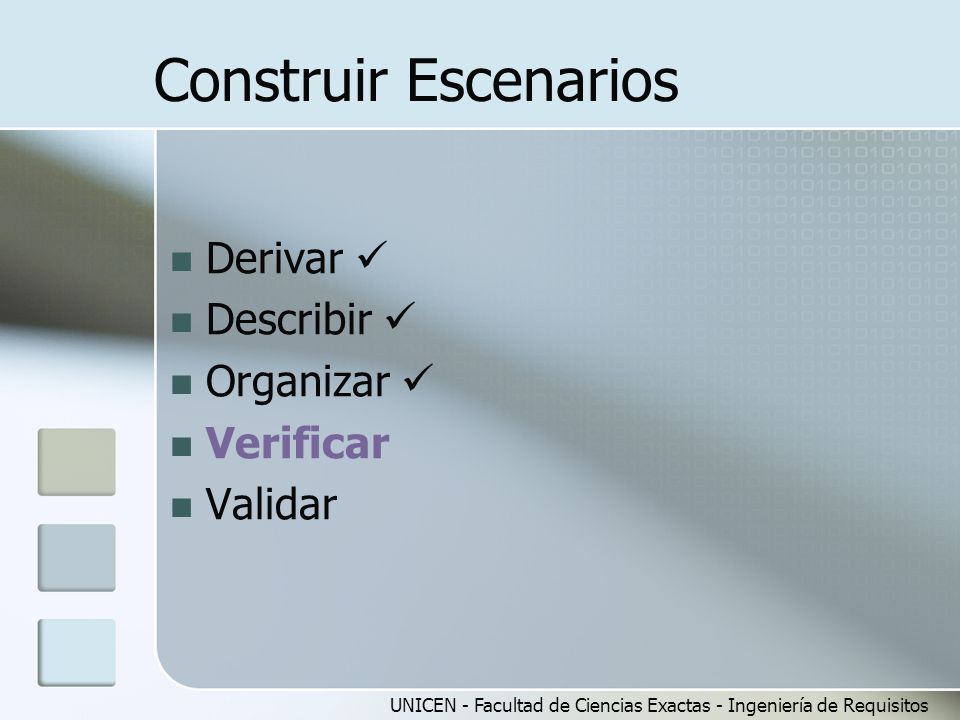

Construir Escenarios Derivar  Describir  Organizar  Verificar 
Validar UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos

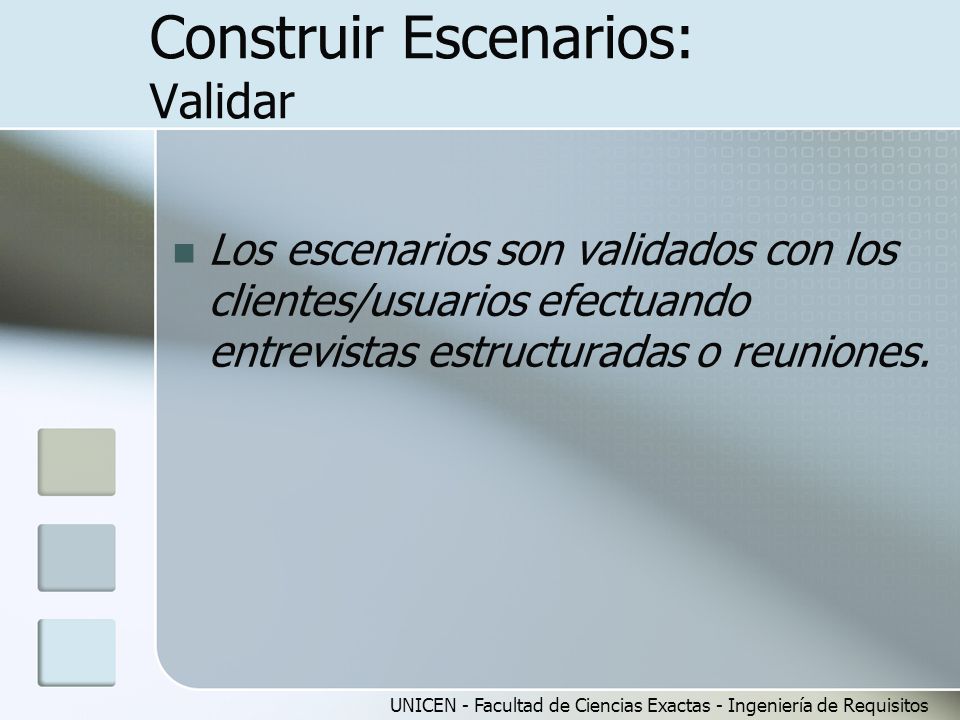

Construir Escenarios: Validar
Los escenarios son validados con los clientes/usuarios efectuando entrevistas estructuradas o reuniones. UNICEN - Facultad de Ciencias Exactas - Ingeniería de Requisitos
