EXPERIENCIAS DE TECNOLOGÍAS DE AGUA Y SANEAMIENTO A NIVEL RURAL DE GUATEMALA MAYO 2,006.

Presentación del tema: "EXPERIENCIAS DE TECNOLOGÍAS DE AGUA Y SANEAMIENTO A NIVEL RURAL DE GUATEMALA MAYO 2,006."— Transcripción de la presentación:

1 EXPERIENCIAS DE TECNOLOGÍAS DE AGUA Y SANEAMIENTO A NIVEL RURAL DE GUATEMALA
MAYO 2,006

2 Este video es parte del curso:
Puede verlo completo en Internet y cursos

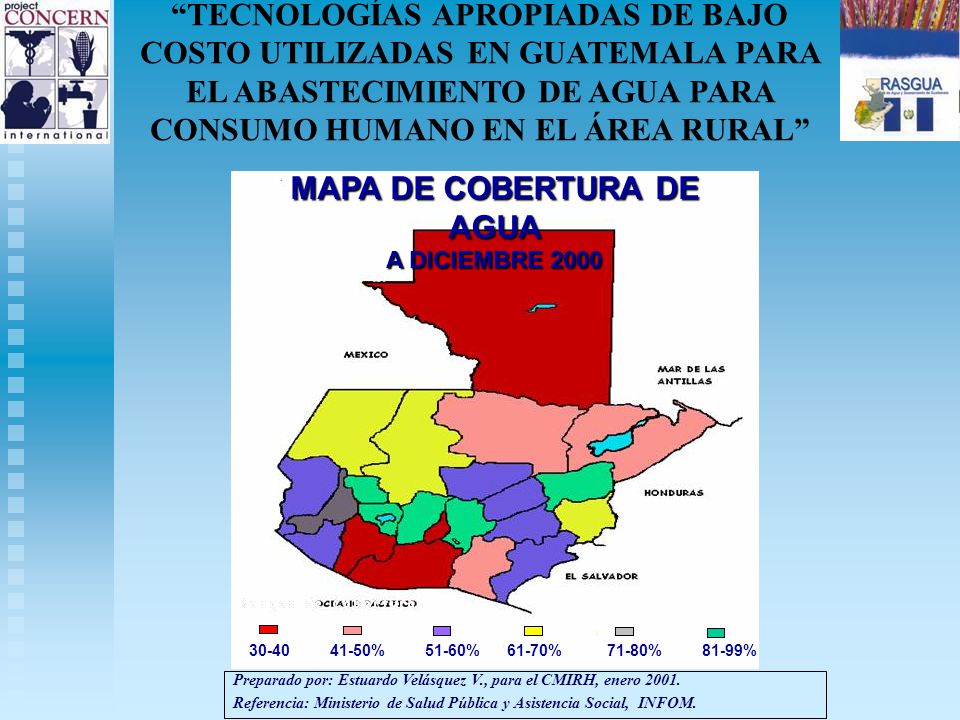

3 MAPA DE COBERTURA DE AGUA
“TECNOLOGÍAS APROPIADAS DE BAJO COSTO UTILIZADAS EN GUATEMALA PARA EL ABASTECIMIENTO DE AGUA PARA CONSUMO HUMANO EN EL ÁREA RURAL” MAPA DE COBERTURA DE AGUA A DICIEMBRE 2000 % % % % % Preparado por: Estuardo Velásquez V., para el CMIRH, enero 2001. Referencia: Ministerio de Salud Pública y Asistencia Social, INFOM.

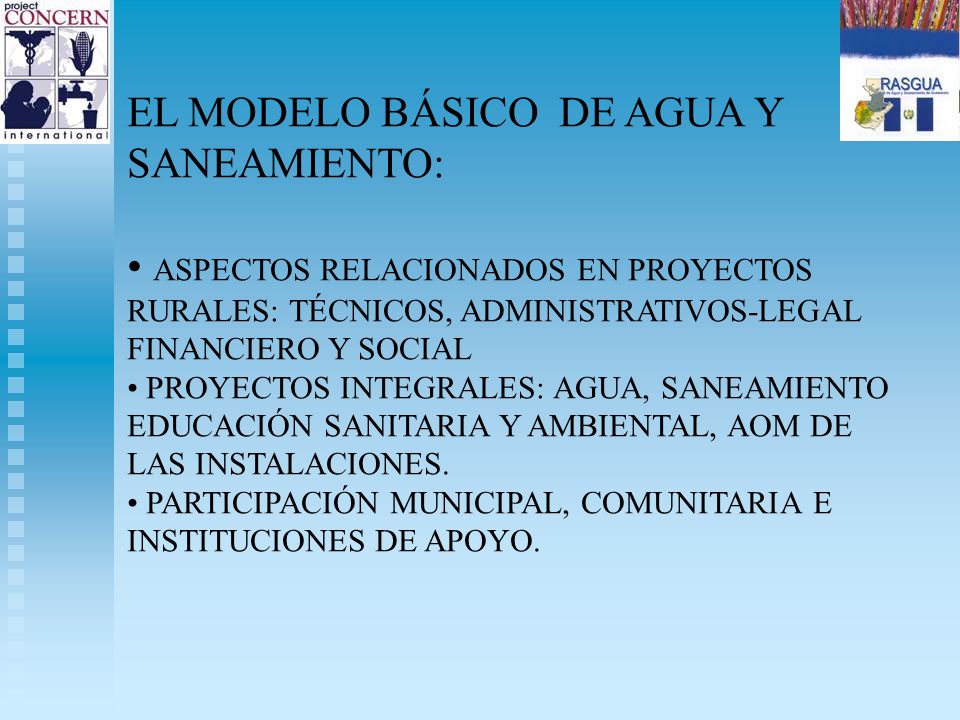

4 EL MODELO BÁSICO DE AGUA Y SANEAMIENTO:
ASPECTOS RELACIONADOS EN PROYECTOS RURALES: TÉCNICOS, ADMINISTRATIVOS-LEGAL FINANCIERO Y SOCIAL PROYECTOS INTEGRALES: AGUA, SANEAMIENTO EDUCACIÓN SANITARIA Y AMBIENTAL, AOM DE LAS INSTALACIONES. PARTICIPACIÓN MUNICIPAL, COMUNITARIA E INSTITUCIONES DE APOYO.

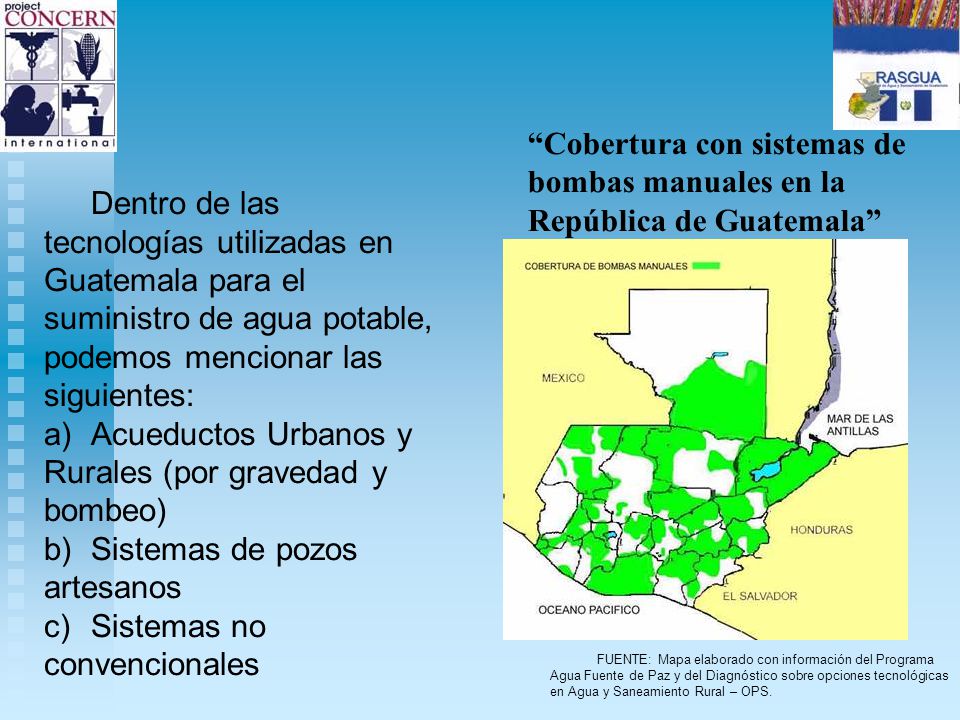

5 Acueductos Urbanos y Rurales (por gravedad y bombeo)
“Cobertura con sistemas de bombas manuales en la República de Guatemala” Dentro de las tecnologías utilizadas en Guatemala para el suministro de agua potable, podemos mencionar las siguientes: Acueductos Urbanos y Rurales (por gravedad y bombeo) Sistemas de pozos artesanos Sistemas no convencionales FUENTE: Mapa elaborado con información del Programa Agua Fuente de Paz y del Diagnóstico sobre opciones tecnológicas en Agua y Saneamiento Rural – OPS.

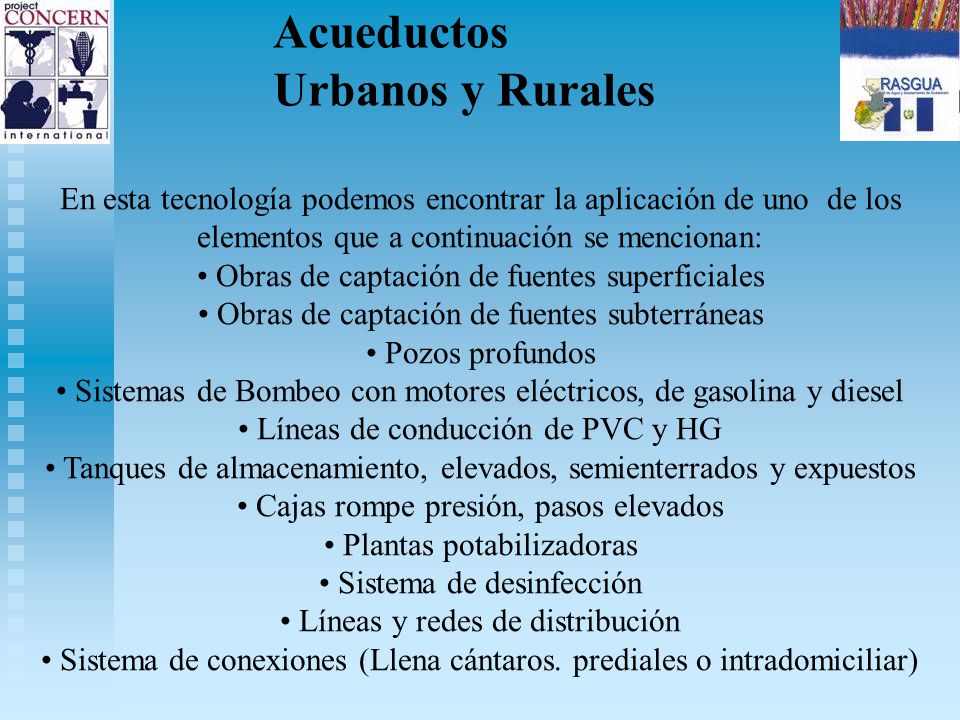

6 Acueductos Urbanos y Rurales
En esta tecnología podemos encontrar la aplicación de uno de los elementos que a continuación se mencionan: Obras de captación de fuentes superficiales Obras de captación de fuentes subterráneas Pozos profundos Sistemas de Bombeo con motores eléctricos, de gasolina y diesel Líneas de conducción de PVC y HG Tanques de almacenamiento, elevados, semienterrados y expuestos Cajas rompe presión, pasos elevados Plantas potabilizadoras Sistema de desinfección Líneas y redes de distribución Sistema de conexiones (Llena cántaros. prediales o intradomiciliar)

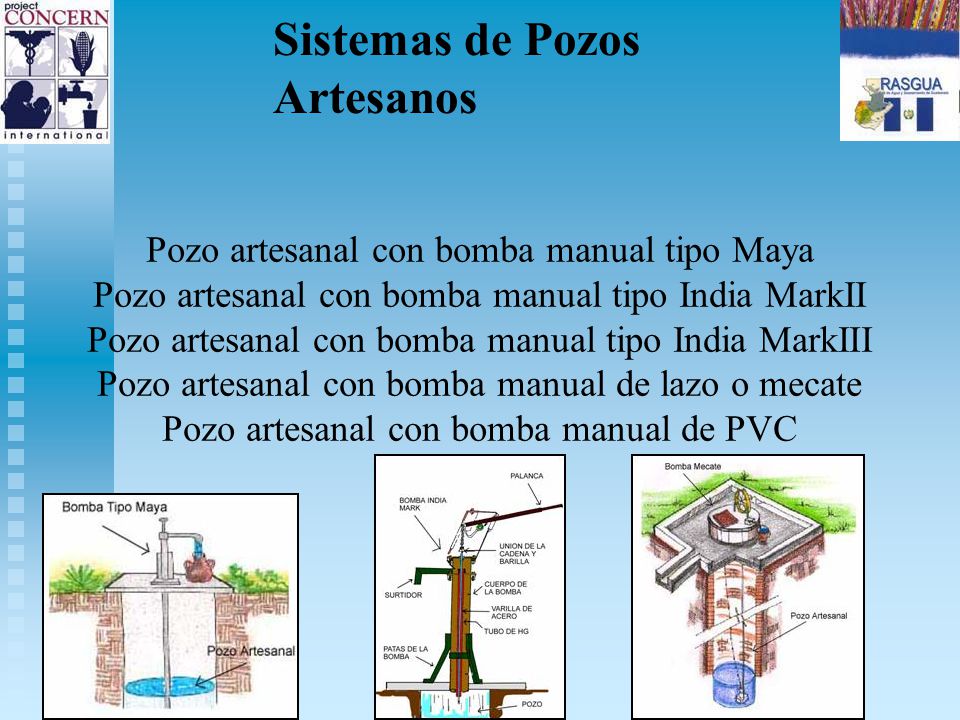

7 Sistemas de Pozos Artesanos
Pozo artesanal con bomba manual tipo Maya Pozo artesanal con bomba manual tipo India MarkII Pozo artesanal con bomba manual tipo India MarkIII Pozo artesanal con bomba manual de lazo o mecate Pozo artesanal con bomba manual de PVC

8 Sistemas no convencionales
Captaciones de agua de lluvia Arietes Hidráulicos Bombas accionadas con energía solar

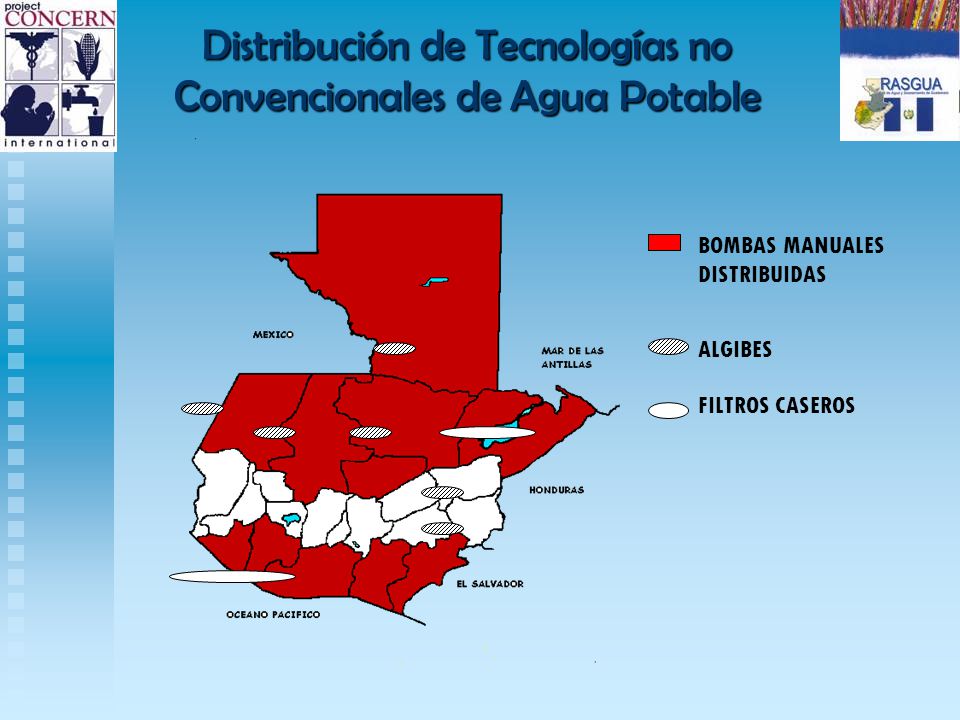

9 Distribución de Tecnologías no Convencionales de Agua Potable
BOMBAS MANUALES DISTRIBUIDAS ALGIBES FILTROS CASEROS

10 “Áreas con cobertura de sistemas de captación de agua de lluvia y celdas fotovoltaicas”
FUENTE: Mapa elaborado con información del Programa Agua Fuente de Paz y del Diagnóstico sobre opciones tecnológicas en Agua y Saneamiento Rural – OPS-

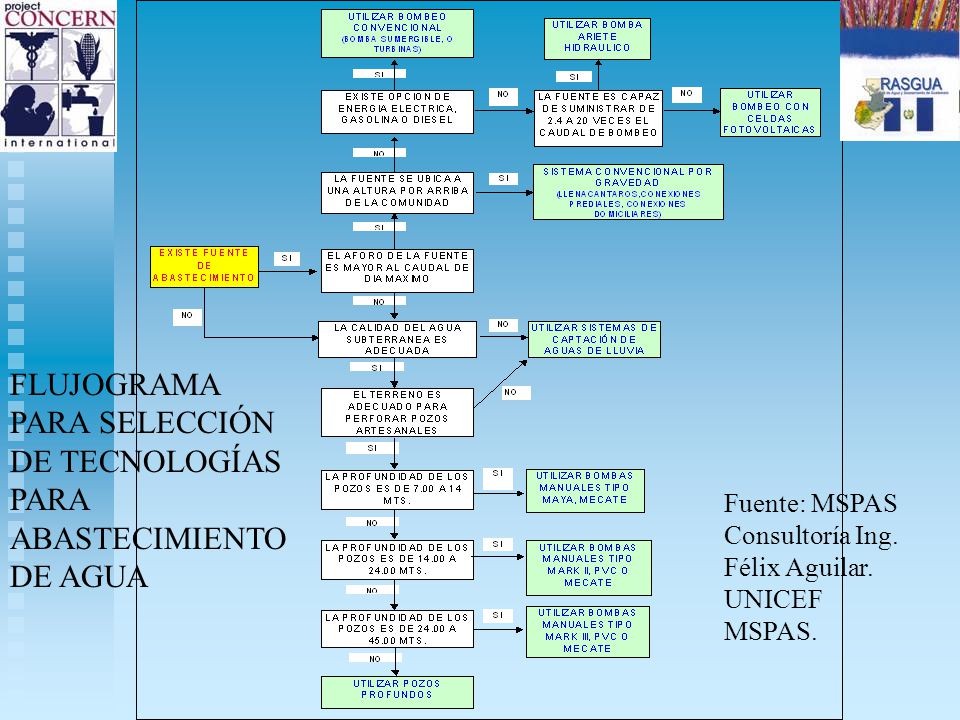

11 FLUJOGRAMA PARA SELECCIÓN DE TECNOLOGÍAS PARA ABASTECIMIENTO DE AGUA
Fuente: MSPAS Consultoría Ing. Félix Aguilar. UNICEF MSPAS.

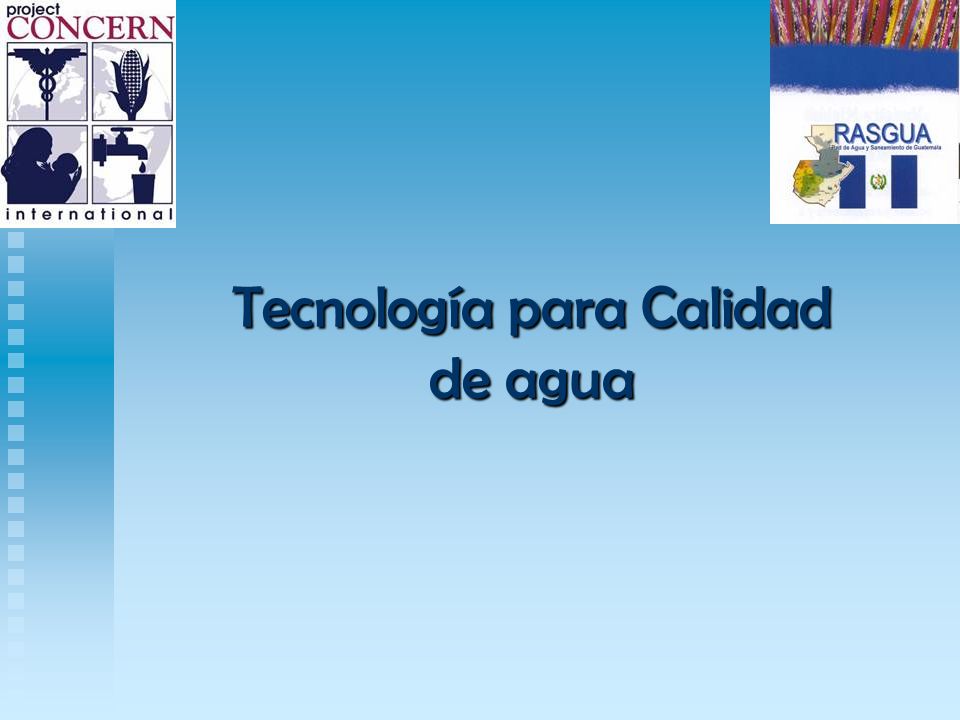

12 Tecnología para Calidad de agua

13 Filtrado y Desinfección

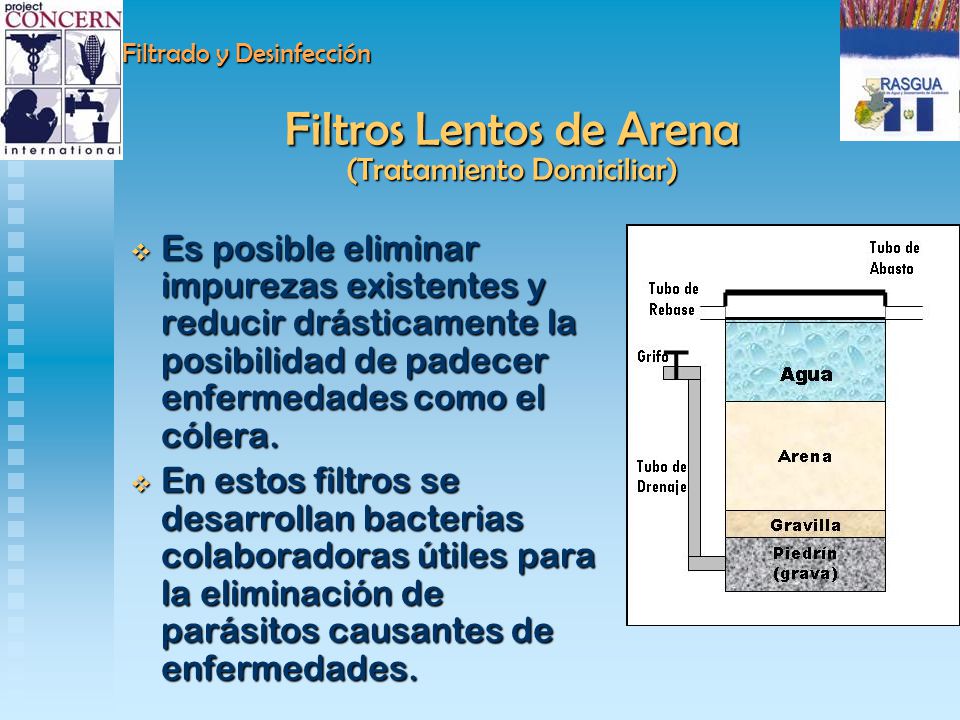

Filtros Lentos de Arena (Tratamiento Domiciliar) Es posible eliminar impurezas existentes y reducir drásticamente la posibilidad de padecer enfermedades como el cólera. En estos filtros se desarrollan bacterias colaboradoras útiles para la eliminación de parásitos causantes de enfermedades.

14 Filtrado y Desinfección

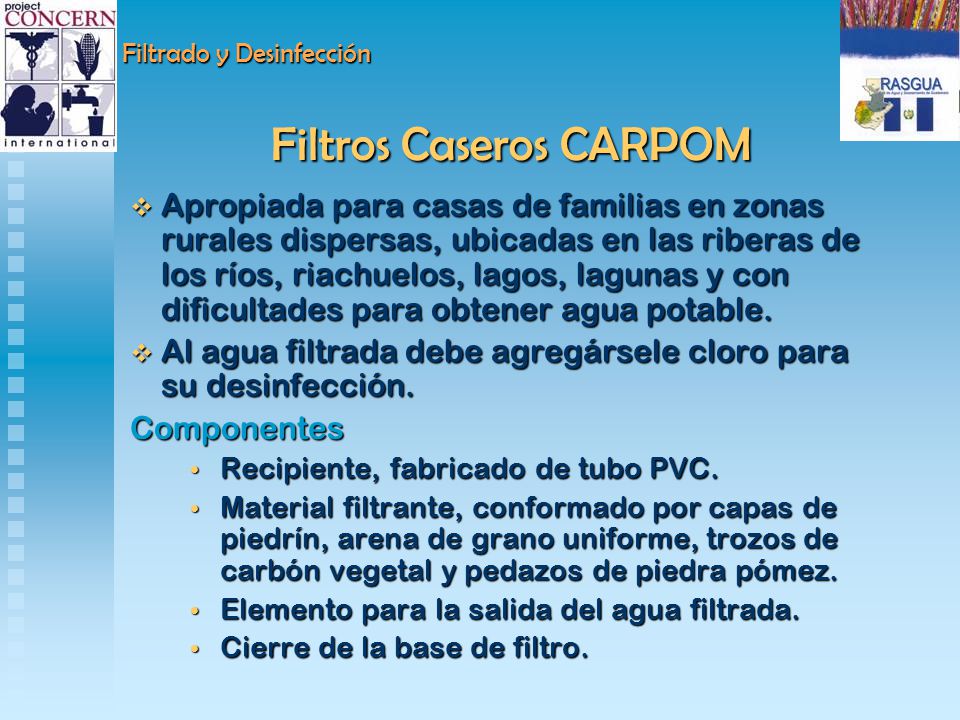

Filtros Caseros CARPOM Apropiada para casas de familias en zonas rurales dispersas, ubicadas en las riberas de los ríos, riachuelos, lagos, lagunas y con dificultades para obtener agua potable. Al agua filtrada debe agregársele cloro para su desinfección. Componentes Recipiente, fabricado de tubo PVC. Material filtrante, conformado por capas de piedrín, arena de grano uniforme, trozos de carbón vegetal y pedazos de piedra pómez. Elemento para la salida del agua filtrada. Cierre de la base de filtro.

15 Filtrado y Desinfección

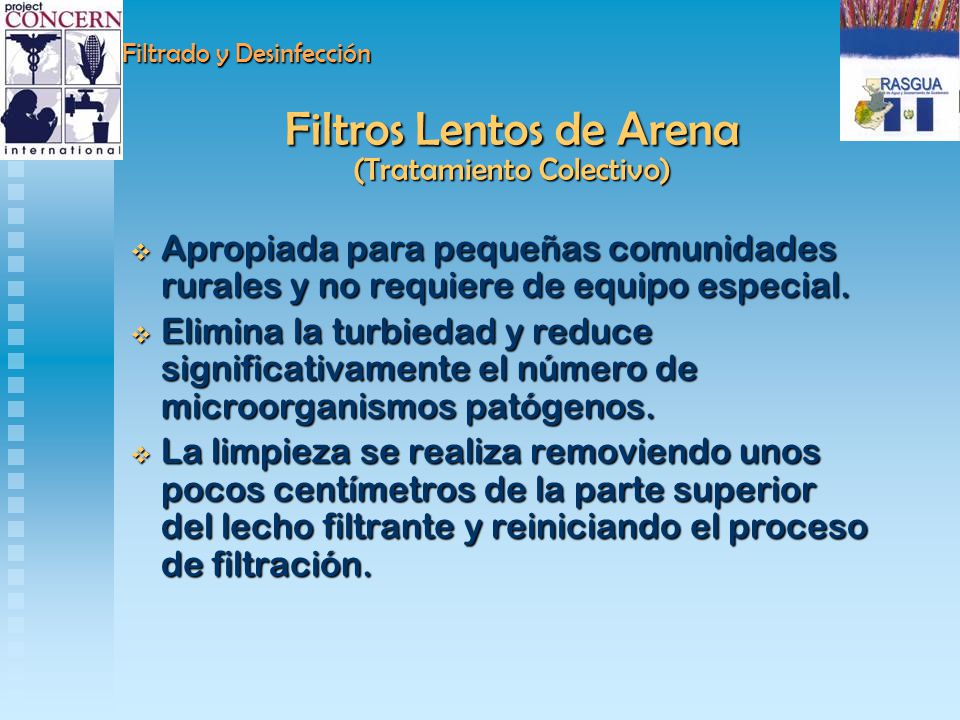

Filtros Lentos de Arena (Tratamiento Colectivo) Apropiada para pequeñas comunidades rurales y no requiere de equipo especial. Elimina la turbiedad y reduce significativamente el número de microorganismos patógenos. La limpieza se realiza removiendo unos pocos centímetros de la parte superior del lecho filtrante y reiniciando el proceso de filtración.

16 Filtrado y Desinfección

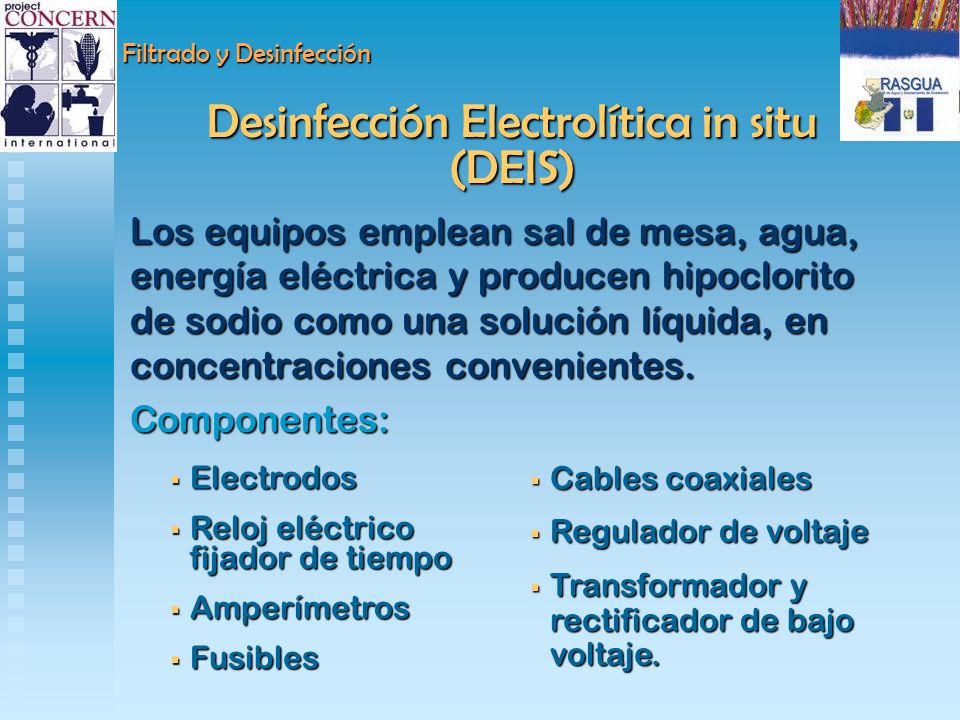

Desinfección Electrolítica in situ (DEIS) Los equipos emplean sal de mesa, agua, energía eléctrica y producen hipoclorito de sodio como una solución líquida, en concentraciones convenientes. Componentes: Electrodos Reloj eléctrico fijador de tiempo Amperímetros Fusibles Cables coaxiales Regulador de voltaje Transformador y rectificador de bajo voltaje.

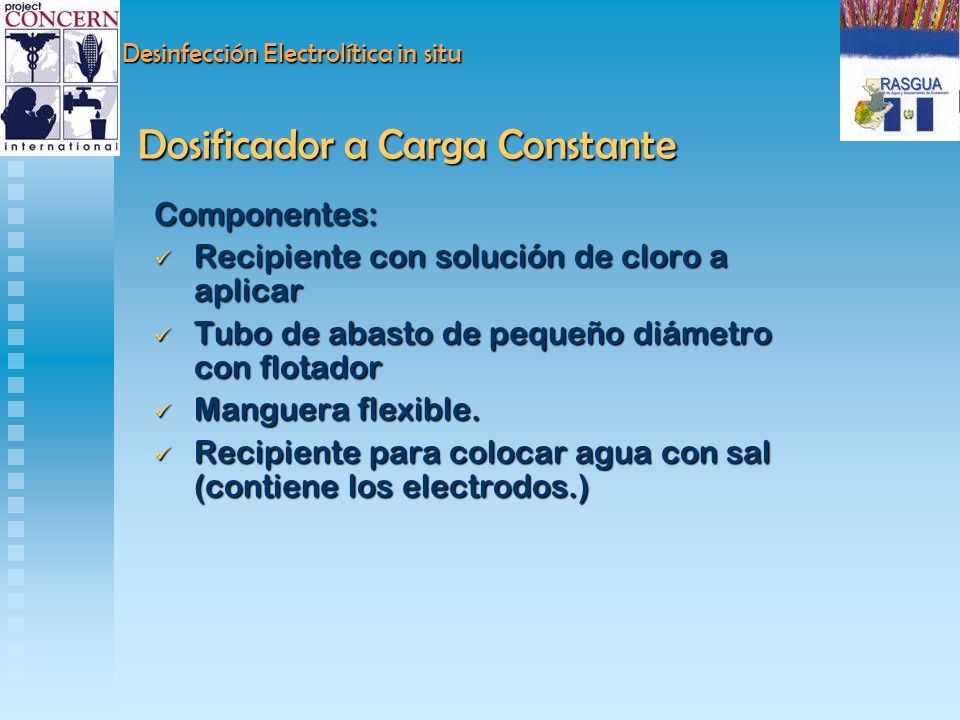

17 Desinfección Electrolítica in situ
Dosificador a Carga Constante Componentes: Recipiente con solución de cloro a aplicar Tubo de abasto de pequeño diámetro con flotador Manguera flexible. Recipiente para colocar agua con sal (contiene los electrodos.)

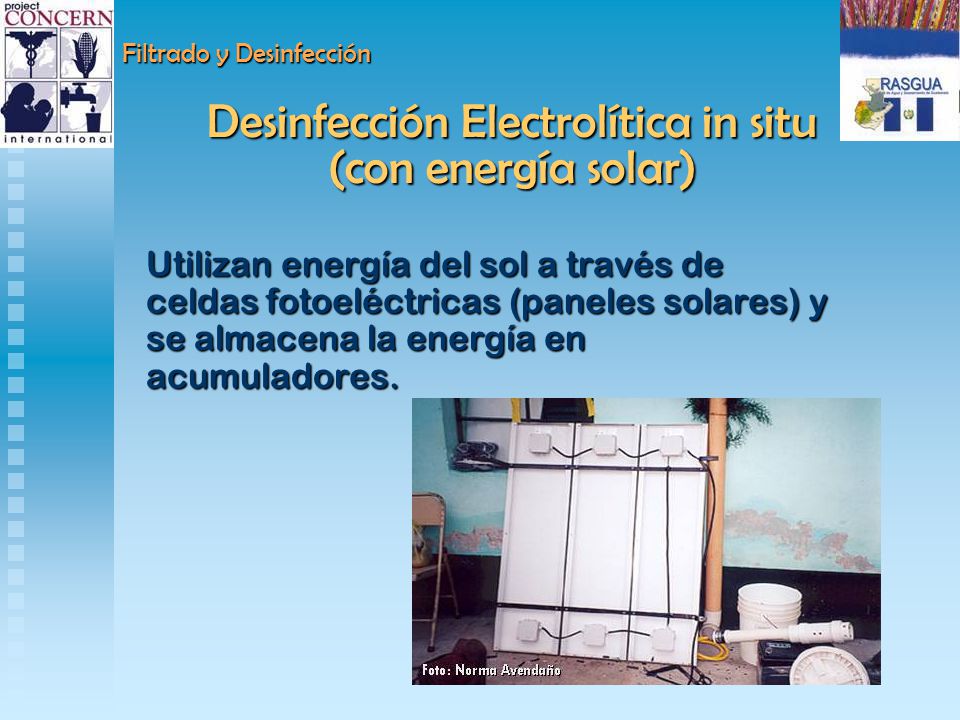

18 Filtrado y Desinfección
Desinfección Electrolítica in situ (con energía solar) Utilizan energía del sol a través de celdas fotoeléctricas (paneles solares) y se almacena la energía en acumuladores.

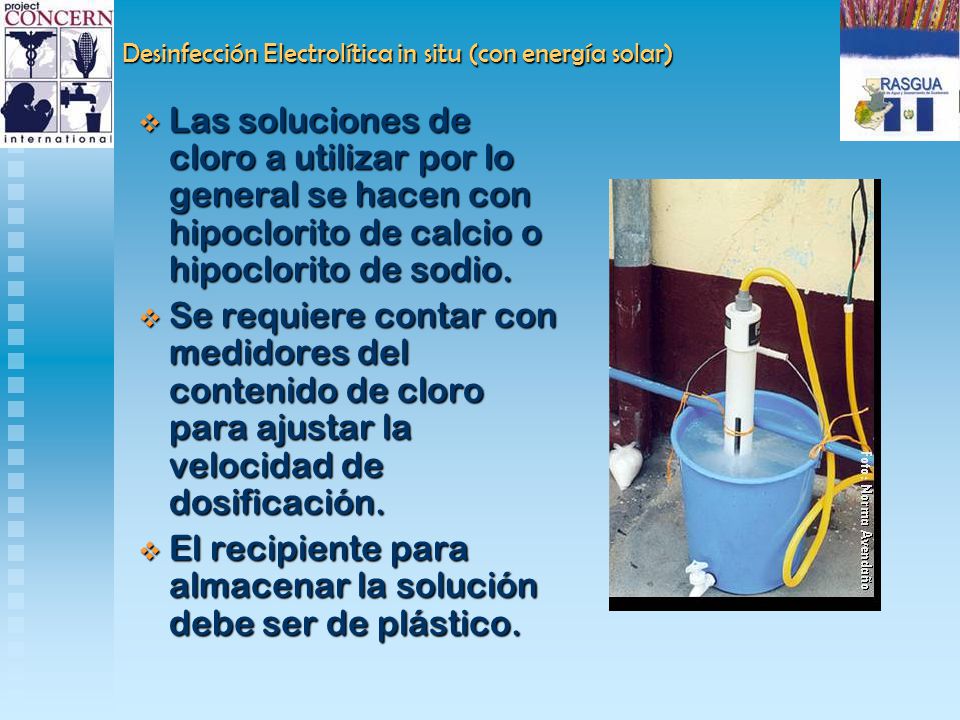

19 Desinfección Electrolítica in situ (con energía solar)
Las soluciones de cloro a utilizar por lo general se hacen con hipoclorito de calcio o hipoclorito de sodio. Se requiere contar con medidores del contenido de cloro para ajustar la velocidad de dosificación. El recipiente para almacenar la solución debe ser de plástico.

20 Filtrado y Desinfección

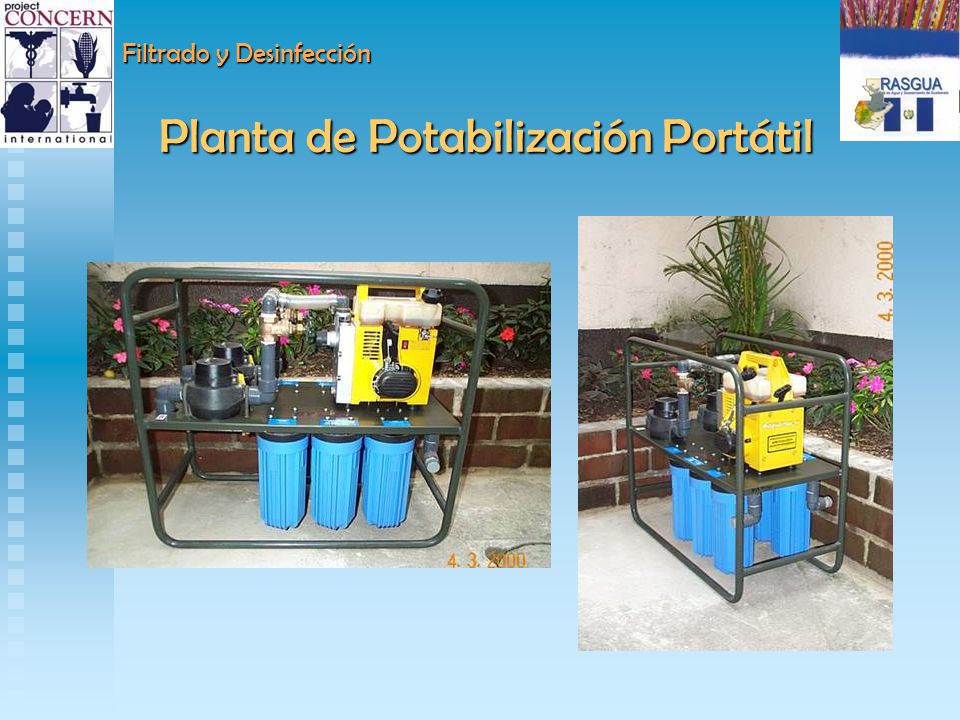

Planta de Potabilización Portátil

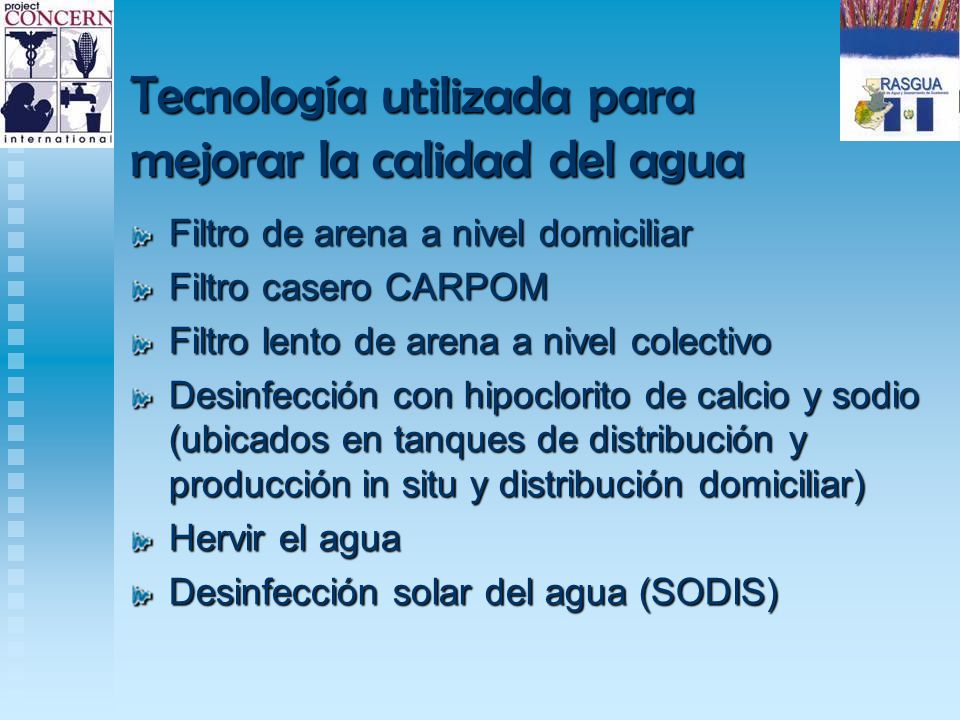

21 Tecnología utilizada para mejorar la calidad del agua
Filtro de arena a nivel domiciliar Filtro casero CARPOM Filtro lento de arena a nivel colectivo Desinfección con hipoclorito de calcio y sodio (ubicados en tanques de distribución y producción in situ y distribución domiciliar) Hervir el agua Desinfección solar del agua (SODIS)

22 Distribución de equipos generadores de cloro in situ (proyecto piloto)
Agua para la salud, PCI, SODIS Huehuetenango, mayo 2,005 Distribución de equipos generadores de cloro in situ (proyecto piloto) 1) C.S. DE SAN JUAN SACATEPEQUEZ (1 EQUIPO) 2) C.S. DE VILLA CANALES (1 EQUIPO) 3) BODEGA DEL DRPS AMATITLAN (2 EQUIPOS) 4) C.S. DE NUEVA CONCEPCIÓN (1 EQUIPO) 5) C.S. DE MAZATENANGO (1 EQUIPO) 6) C.S. DE SANTIAGO ATITLAN (1 EQUIPO) 7) C.S. DE TOTONICAPÁN (1 EQUIPO) 8) C.S. DE RETALHULEU (1 EQUIPO) 9) C.S. MORAZAN EL PROGRESO (1 EQUIPO) 10) C.S. DE SANTO TOMAS DE CASTILLA (1 EQUIPO) 11) C.S. SANTA ELENA (1 EQUIPO) 12) C.S. DE DOLORES (1 EQUIPO) 13) C.S. DE SAYAXCHE (1 EQUIPO) Desinfección de sistema comunitario

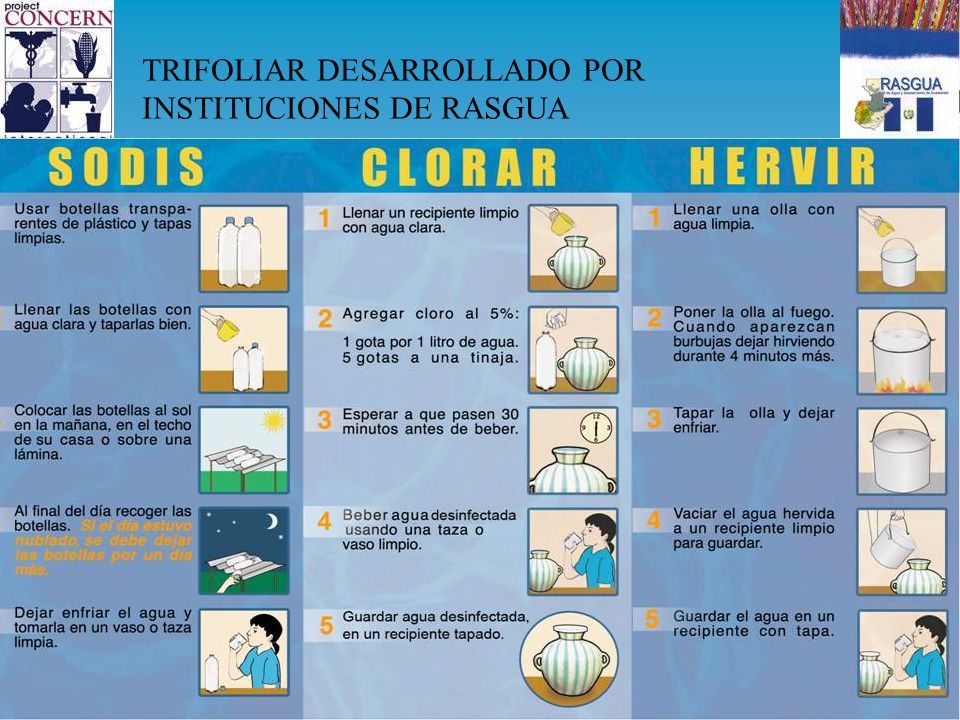

23 TRIFOLIAR DESARROLLADO POR INSTITUCIONES DE RASGUA

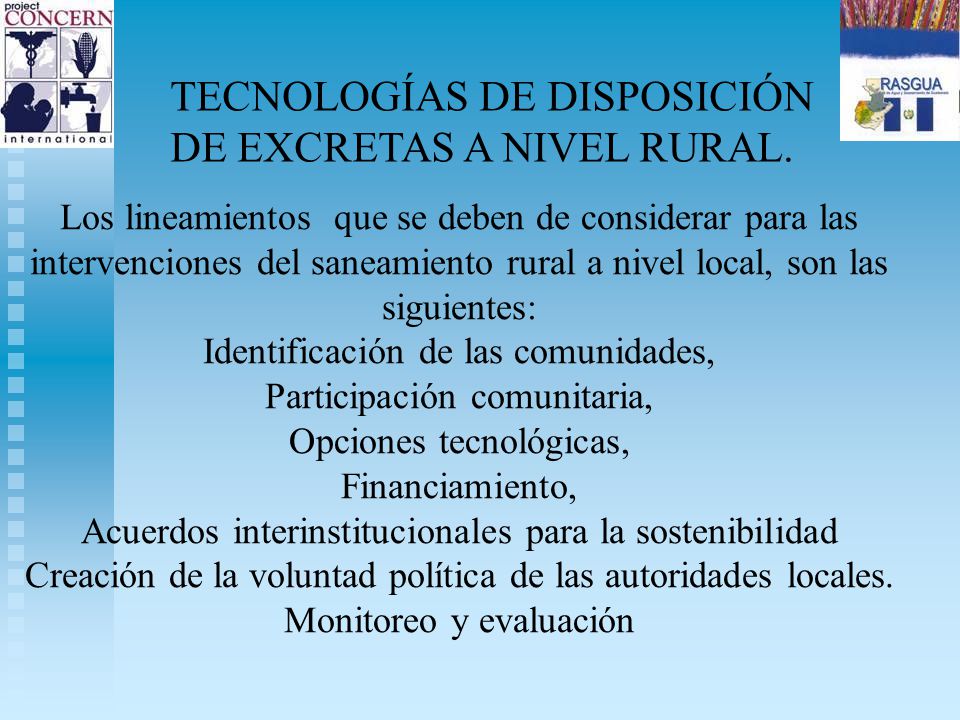

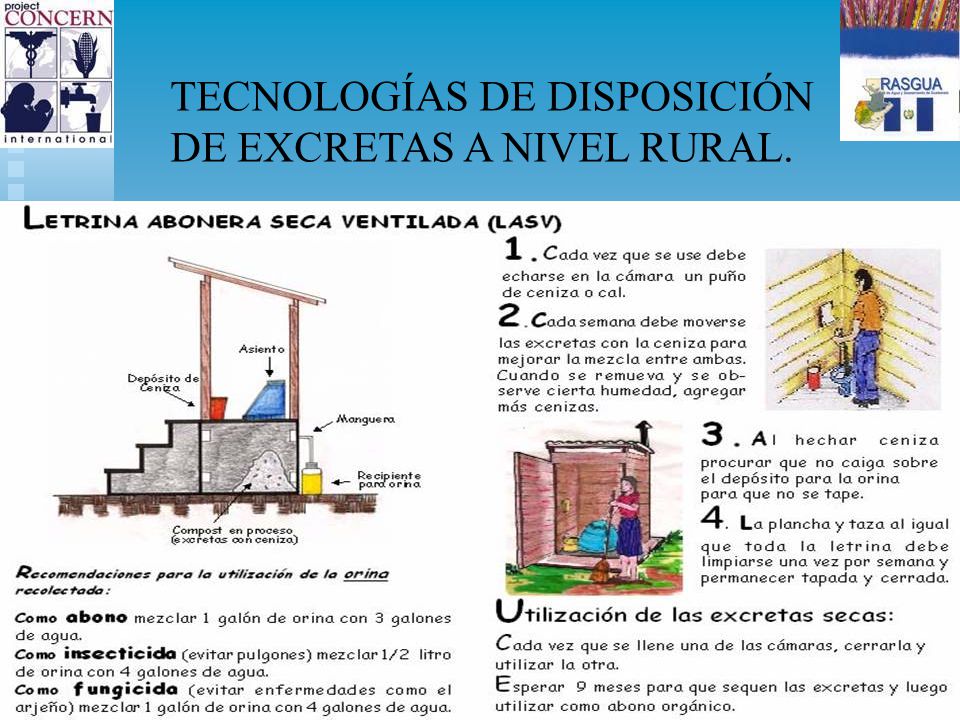

24 TECNOLOGÍAS DE DISPOSICIÓN DE EXCRETAS A NIVEL RURAL.
Los lineamientos que se deben de considerar para las intervenciones del saneamiento rural a nivel local, son las siguientes: Identificación de las comunidades, Participación comunitaria, Opciones tecnológicas, Financiamiento, Acuerdos interinstitucionales para la sostenibilidad Creación de la voluntad política de las autoridades locales. Monitoreo y evaluación

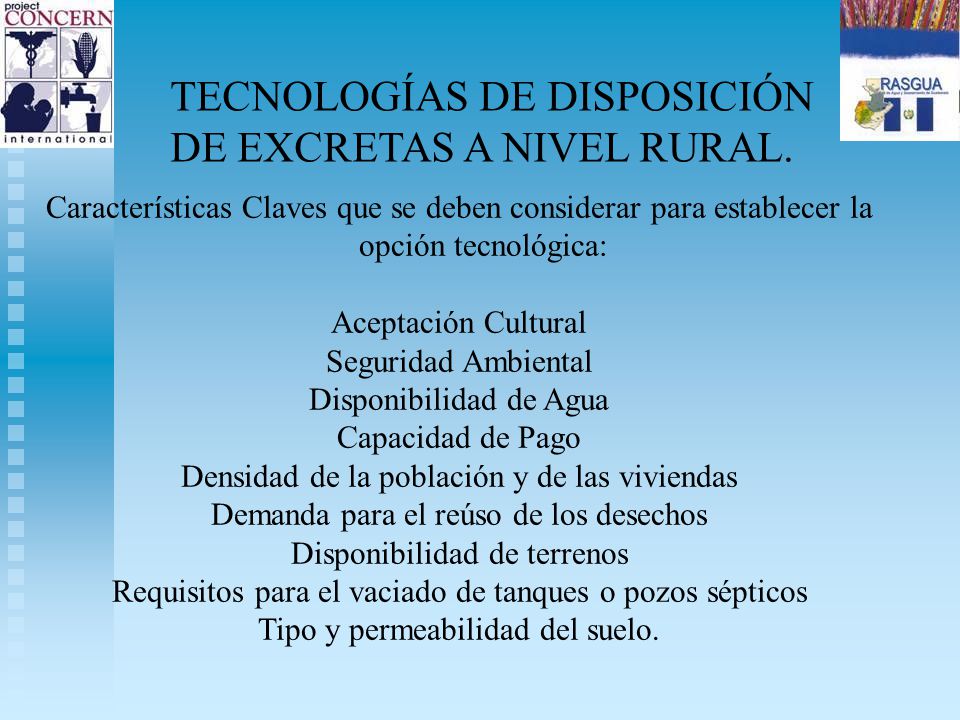

25 TECNOLOGÍAS DE DISPOSICIÓN DE EXCRETAS A NIVEL RURAL.
Características Claves que se deben considerar para establecer la opción tecnológica: Aceptación Cultural Seguridad Ambiental Disponibilidad de Agua Capacidad de Pago Densidad de la población y de las viviendas Demanda para el reúso de los desechos Disponibilidad de terrenos Requisitos para el vaciado de tanques o pozos sépticos Tipo y permeabilidad del suelo.

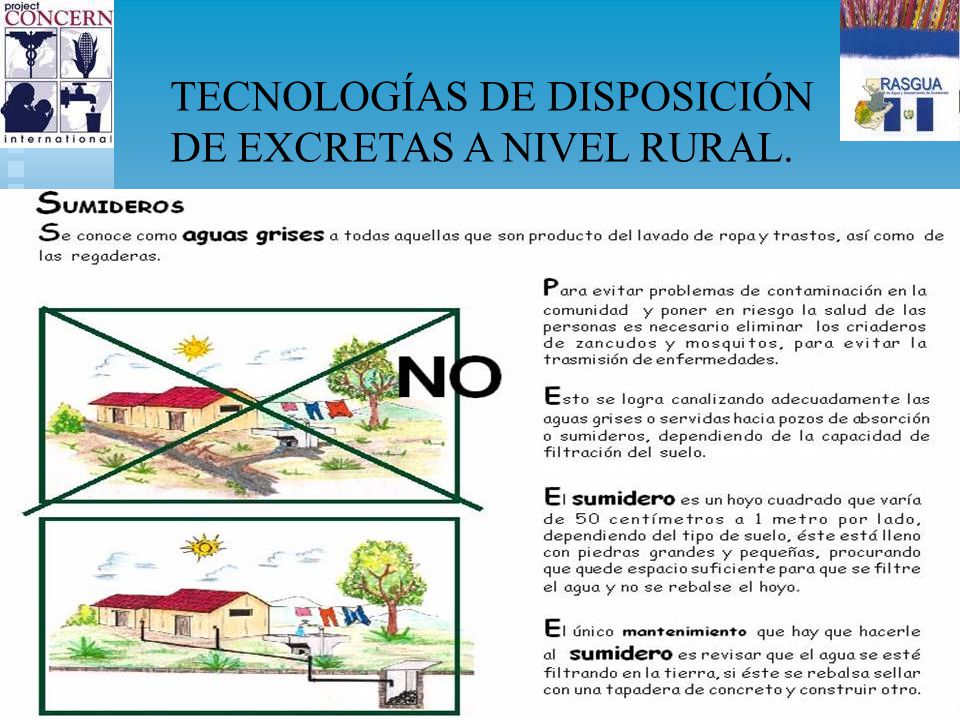

26 TECNOLOGÍAS DE DISPOSICIÓN
DE EXCRETAS A NIVEL RURAL.

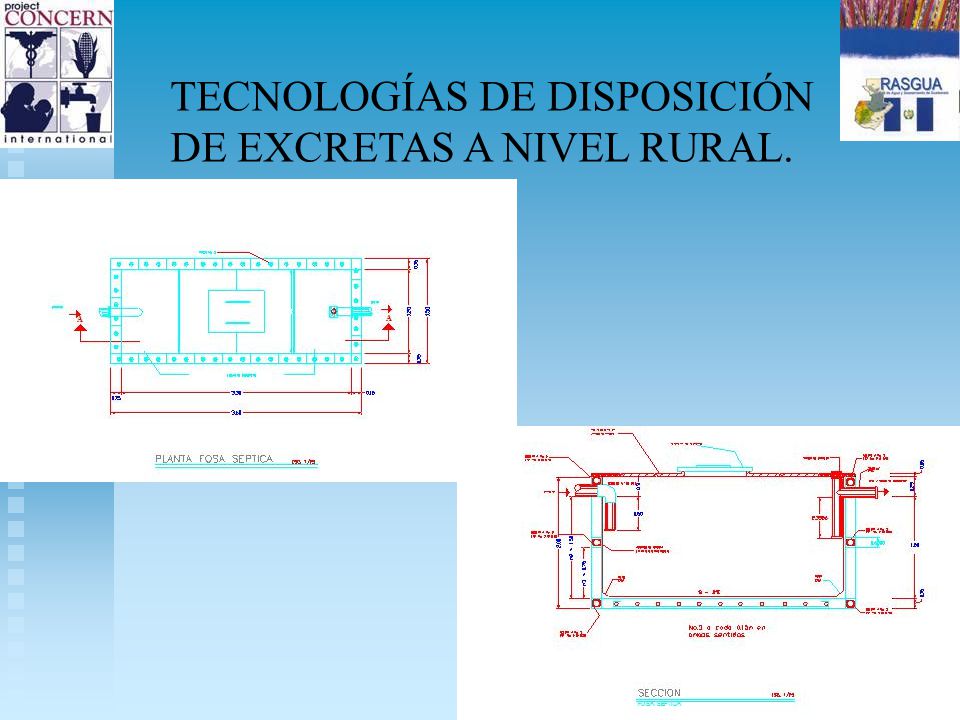

27 TECNOLOGÍAS DE DISPOSICIÓN
DE EXCRETAS A NIVEL RURAL.

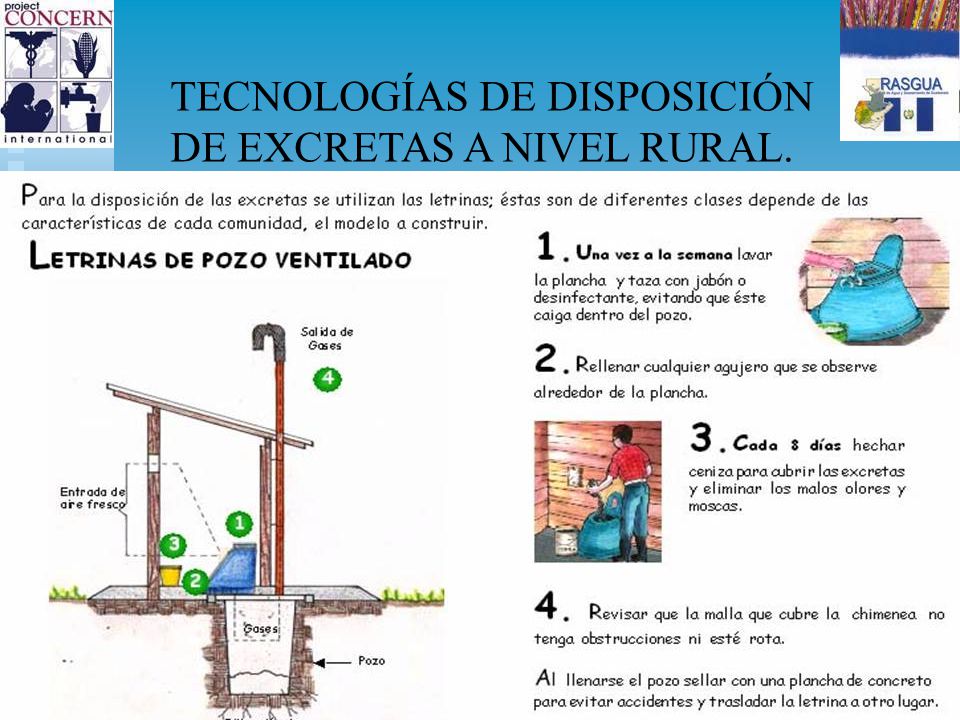

28 TECNOLOGÍAS DE DISPOSICIÓN
DE EXCRETAS A NIVEL RURAL.

29 TECNOLOGÍAS DE DISPOSICIÓN
DE EXCRETAS A NIVEL RURAL.

30 TECNOLOGÍAS DE DISPOSICIÓN
DE EXCRETAS A NIVEL RURAL.

31 TECNOLOGÍAS DE DISPOSICIÓN
DE EXCRETAS A NIVEL RURAL.

32 TECNOLOGÍAS DE DISPOSICIÓN
DE EXCRETAS A NIVEL RURAL.

33 GRACIAS MSc. Ing. Rubén Rodolfo Pérez Oliva PCI-RASGUA rrperez@intelnett.com
