Unidad 8 Biofísica sensorial

Presentación del tema: "Unidad 8 Biofísica sensorial"— Transcripción de la presentación:

1 Unidad 8 Biofísica sensorial
Dr. Juan José Aranda Aboy Profesor e Investigador Titular

2 Dr. Juan José Aranda Aboy

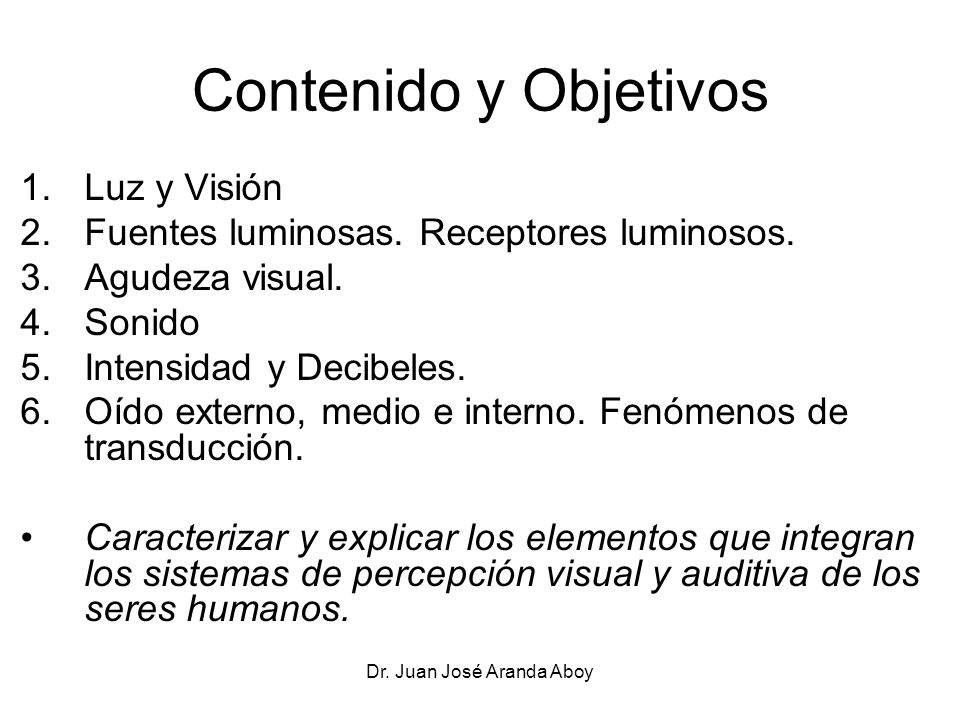

Contenido y Objetivos Luz y Visión Fuentes luminosas. Receptores luminosos. Agudeza visual. Sonido Intensidad y Decibeles. Oído externo, medio e interno. Fenómenos de transducción. Caracterizar y explicar los elementos que integran los sistemas de percepción visual y auditiva de los seres humanos. Dr. Juan José Aranda Aboy

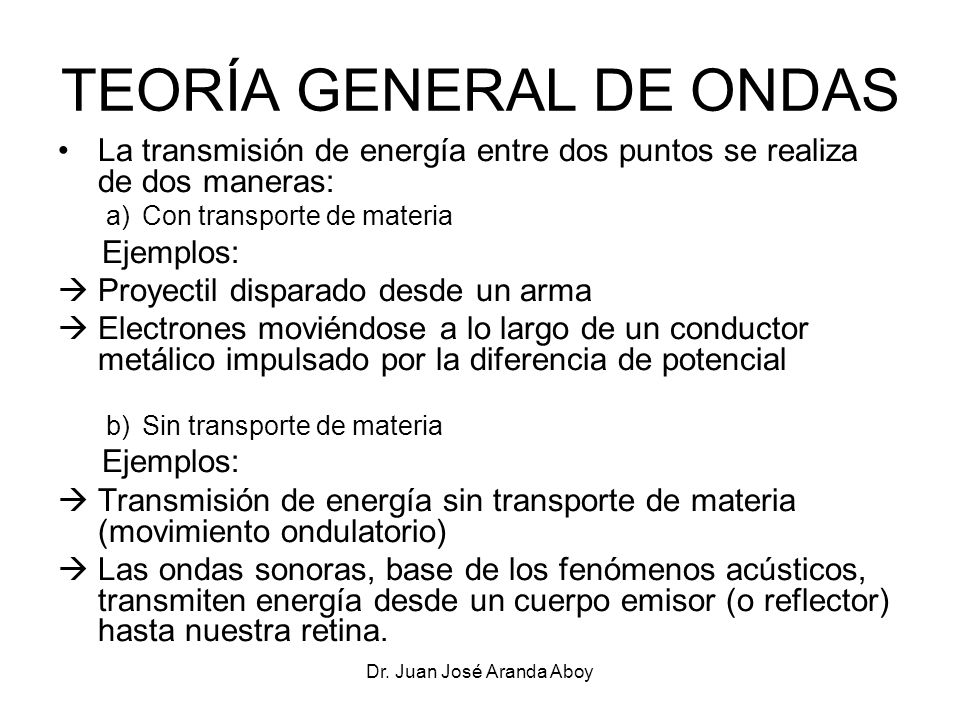

3 TEORÍA GENERAL DE ONDAS
La transmisión de energía entre dos puntos se realiza de dos maneras: Con transporte de materia Ejemplos:  Proyectil disparado desde un arma  Electrones moviéndose a lo largo de un conductor metálico impulsado por la diferencia de potencial Sin transporte de materia  Transmisión de energía sin transporte de materia (movimiento ondulatorio)  Las ondas sonoras, base de los fenómenos acústicos, transmiten energía desde un cuerpo emisor (o reflector) hasta nuestra retina. Dr. Juan José Aranda Aboy

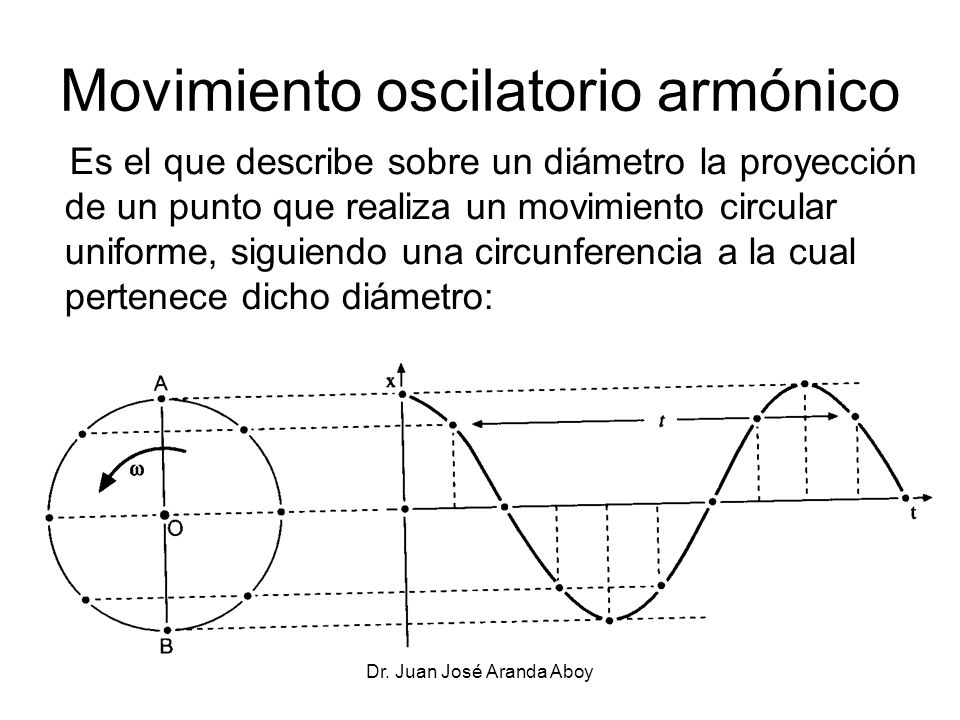

4 Movimiento oscilatorio armónico
Es el que describe sobre un diámetro la proyección de un punto que realiza un movimiento circular uniforme, siguiendo una circunferencia a la cual pertenece dicho diámetro: Dr. Juan José Aranda Aboy

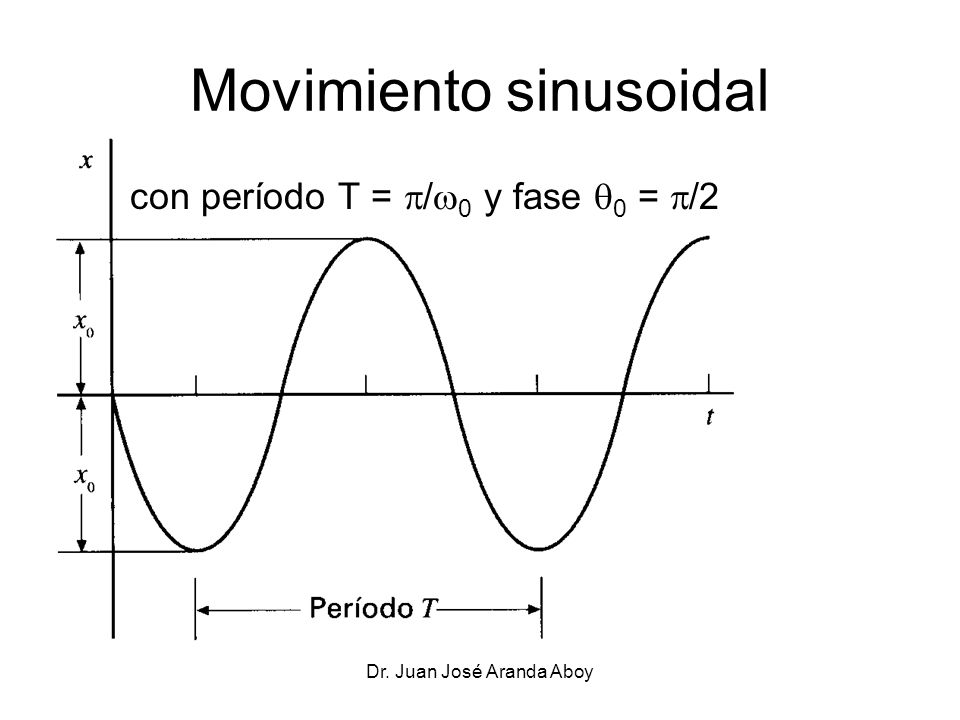

5 Movimiento sinusoidal
con período T = /0 y fase 0 = /2 Dr. Juan José Aranda Aboy

6 Dr. Juan José Aranda Aboy

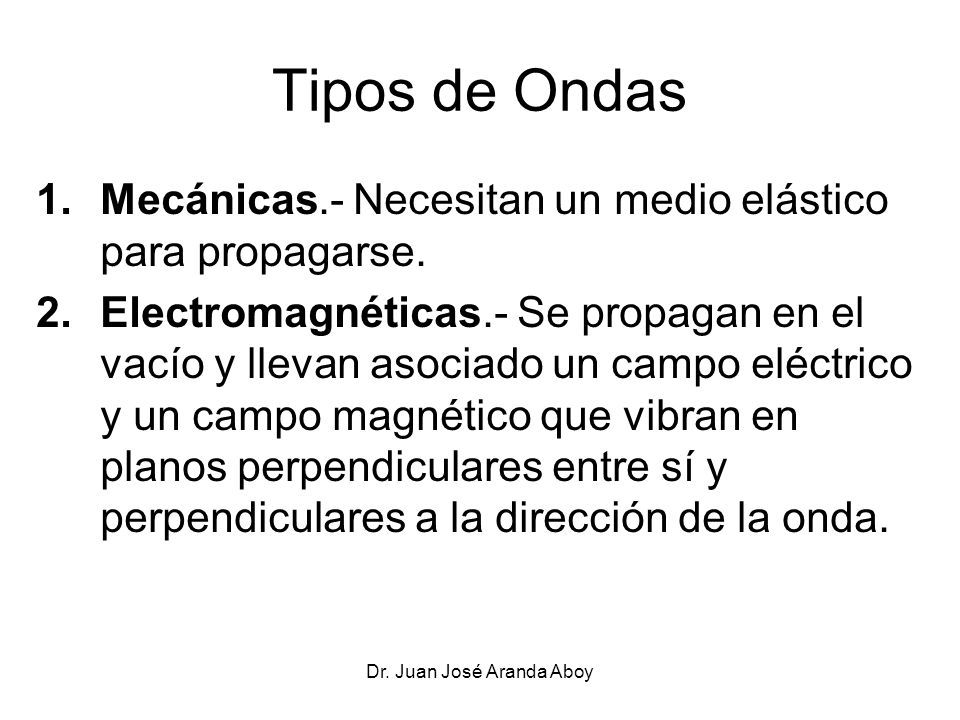

Tipos de Ondas Mecánicas.- Necesitan un medio elástico para propagarse. Electromagnéticas.- Se propagan en el vacío y llevan asociado un campo eléctrico y un campo magnético que vibran en planos perpendiculares entre sí y perpendiculares a la dirección de la onda. Dr. Juan José Aranda Aboy

7 Dr. Juan José Aranda Aboy

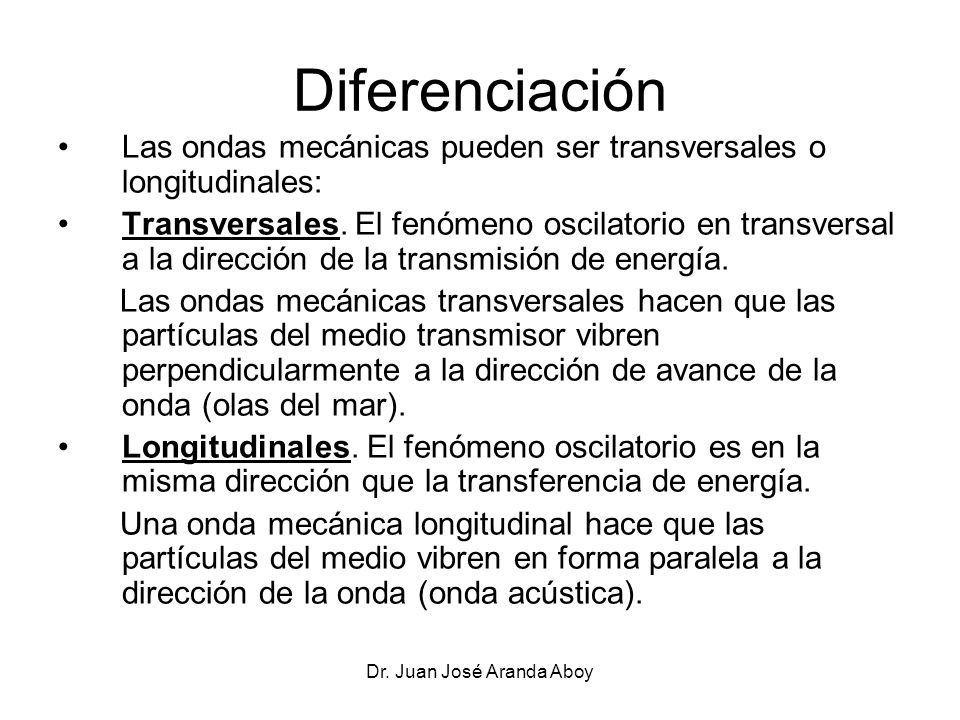

Diferenciación Las ondas mecánicas pueden ser transversales o longitudinales: Transversales. El fenómeno oscilatorio en transversal a la dirección de la transmisión de energía. Las ondas mecánicas transversales hacen que las partículas del medio transmisor vibren perpendicularmente a la dirección de avance de la onda (olas del mar). Longitudinales. El fenómeno oscilatorio es en la misma dirección que la transferencia de energía. Una onda mecánica longitudinal hace que las partículas del medio vibren en forma paralela a la dirección de la onda (onda acústica). Dr. Juan José Aranda Aboy

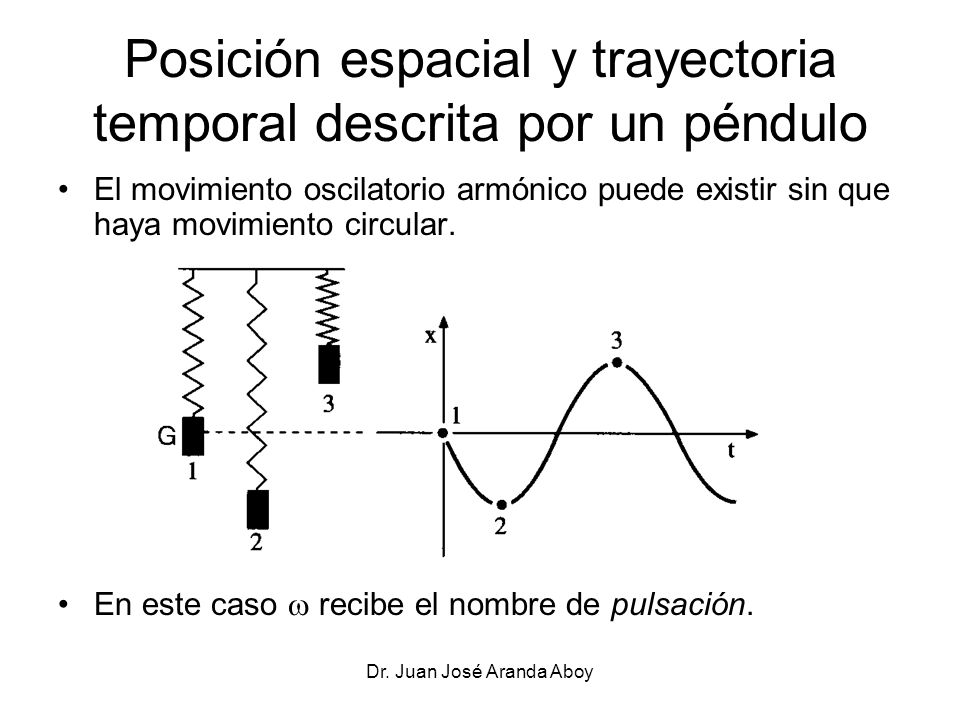

8 Posición espacial y trayectoria temporal descrita por un péndulo
El movimiento oscilatorio armónico puede existir sin que haya movimiento circular. En este caso  recibe el nombre de pulsación. Dr. Juan José Aranda Aboy

9 Dr. Juan José Aranda Aboy

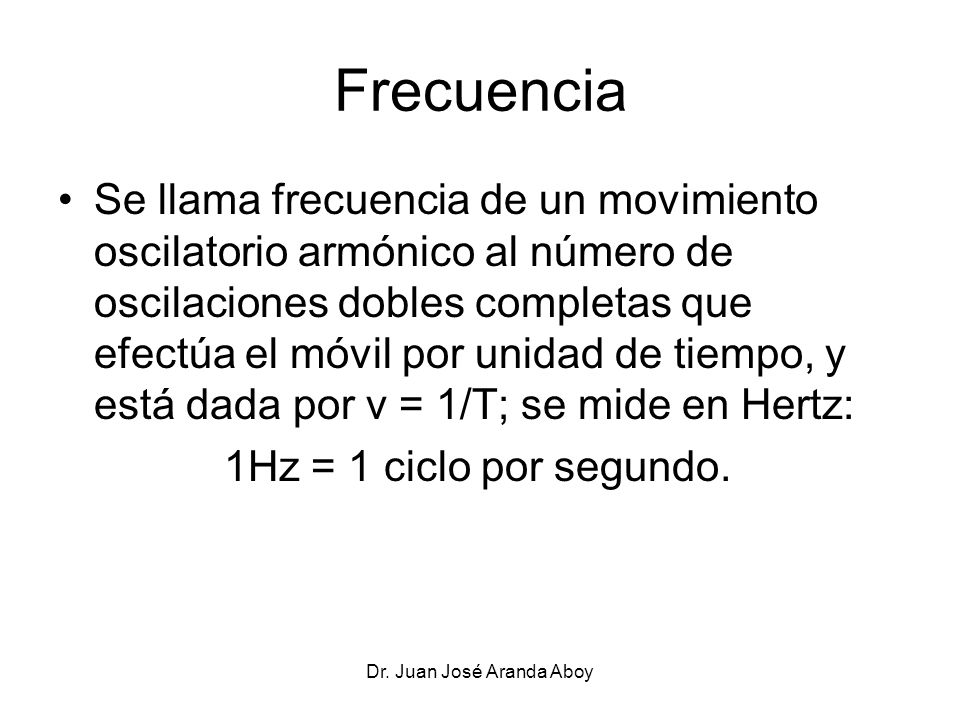

Frecuencia Se llama frecuencia de un movimiento oscilatorio armónico al número de oscilaciones dobles completas que efectúa el móvil por unidad de tiempo, y está dada por ν = 1/T; se mide en Hertz: 1Hz = 1 ciclo por segundo. Dr. Juan José Aranda Aboy

10 Dr. Juan José Aranda Aboy

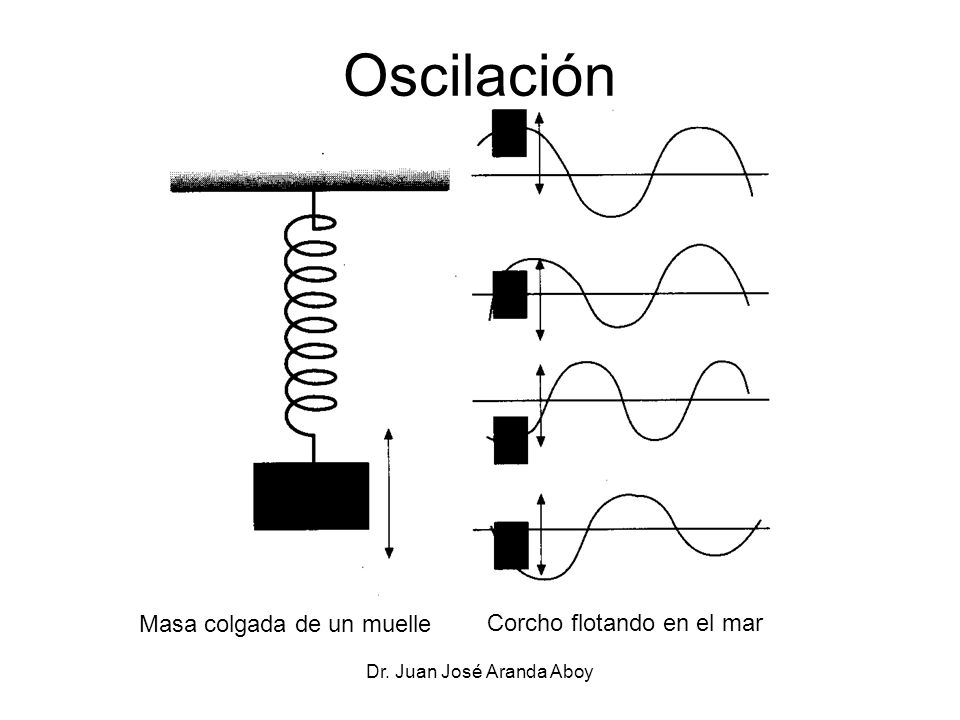

Oscilación Masa colgada de un muelle Corcho flotando en el mar Dr. Juan José Aranda Aboy

11 Dr. Juan José Aranda Aboy

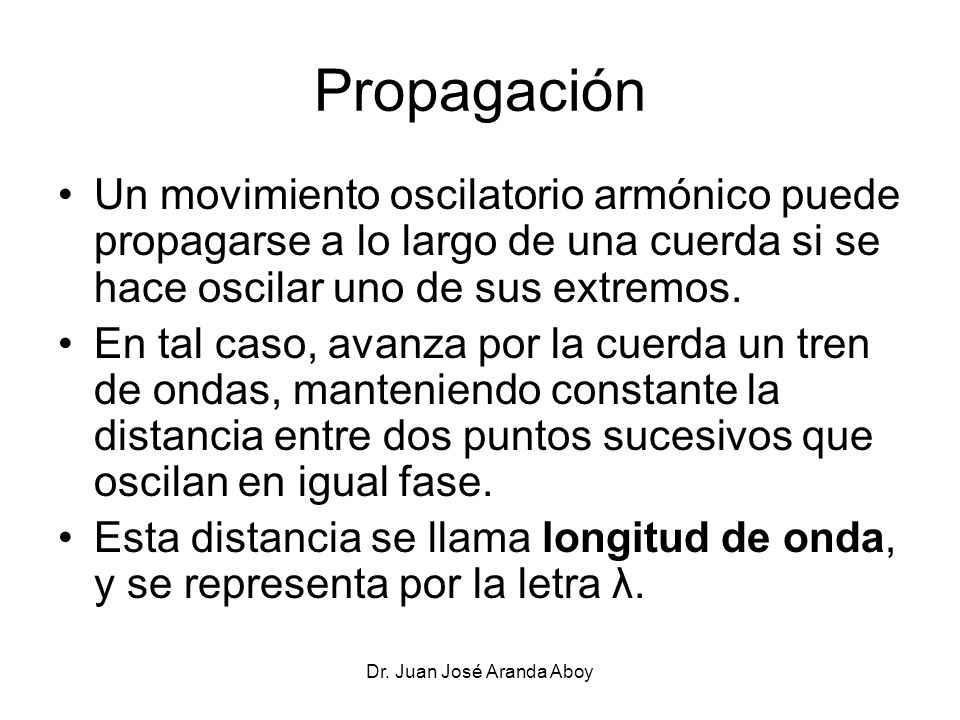

Propagación Un movimiento oscilatorio armónico puede propagarse a lo largo de una cuerda si se hace oscilar uno de sus extremos. En tal caso, avanza por la cuerda un tren de ondas, manteniendo constante la distancia entre dos puntos sucesivos que oscilan en igual fase. Esta distancia se llama longitud de onda, y se representa por la letra λ. Dr. Juan José Aranda Aboy

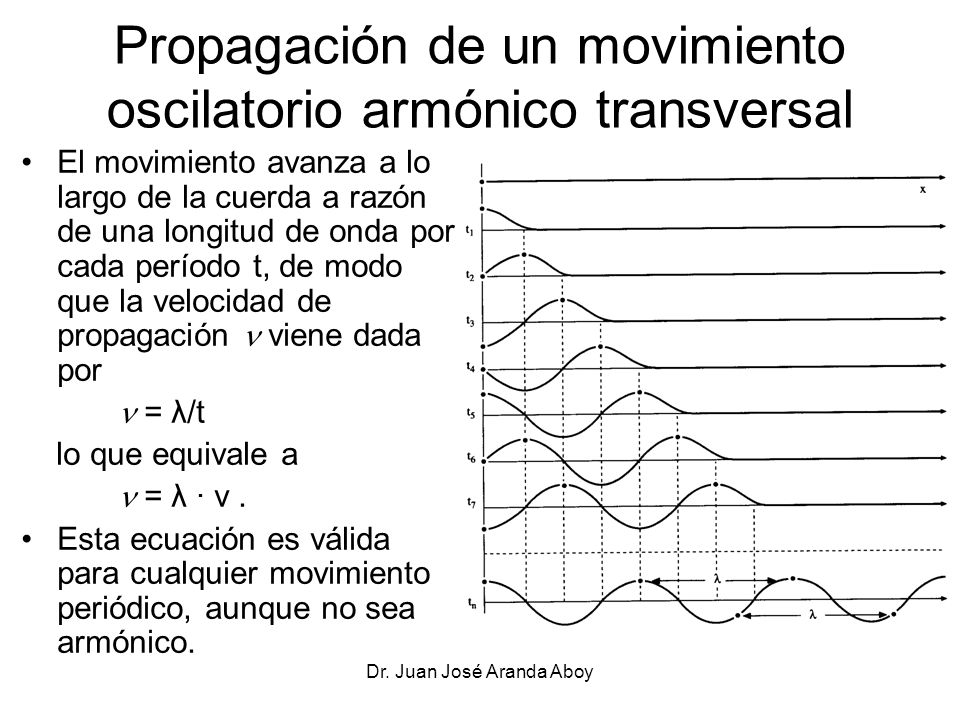

12 Propagación de un movimiento oscilatorio armónico transversal
El movimiento avanza a lo largo de la cuerda a razón de una longitud de onda por cada período t, de modo que la velocidad de propagación  viene dada por  = λ/t lo que equivale a  = λ ∙ ν . Esta ecuación es válida para cualquier movimiento periódico, aunque no sea armónico. Dr. Juan José Aranda Aboy

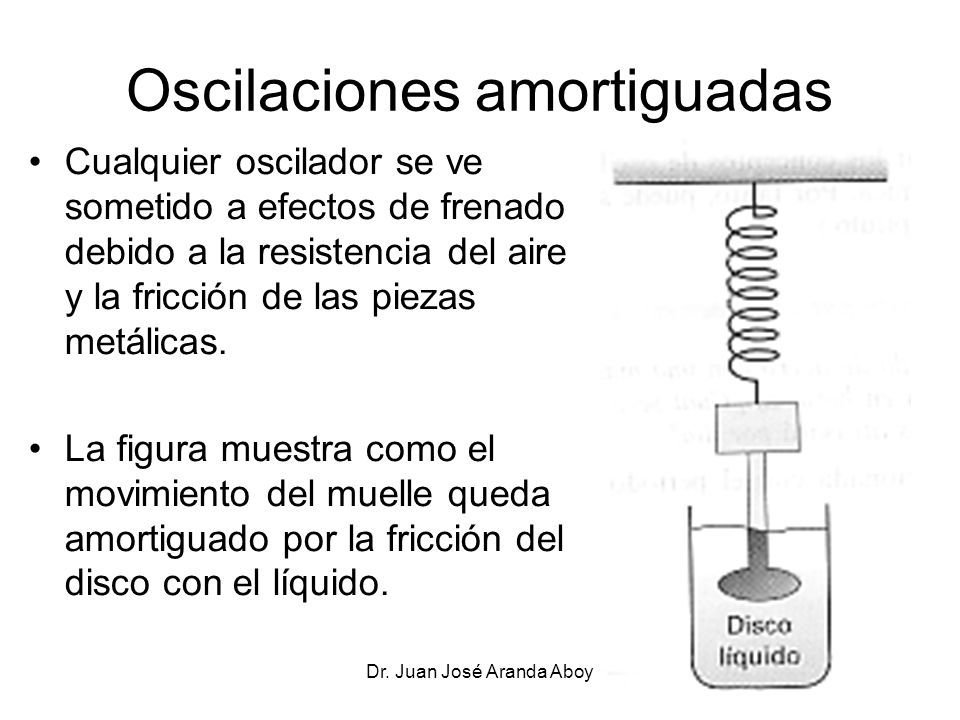

13 Oscilaciones amortiguadas
Cualquier oscilador se ve sometido a efectos de frenado debido a la resistencia del aire y la fricción de las piezas metálicas. La figura muestra como el movimiento del muelle queda amortiguado por la fricción del disco con el líquido. Dr. Juan José Aranda Aboy

14 Dr. Juan José Aranda Aboy

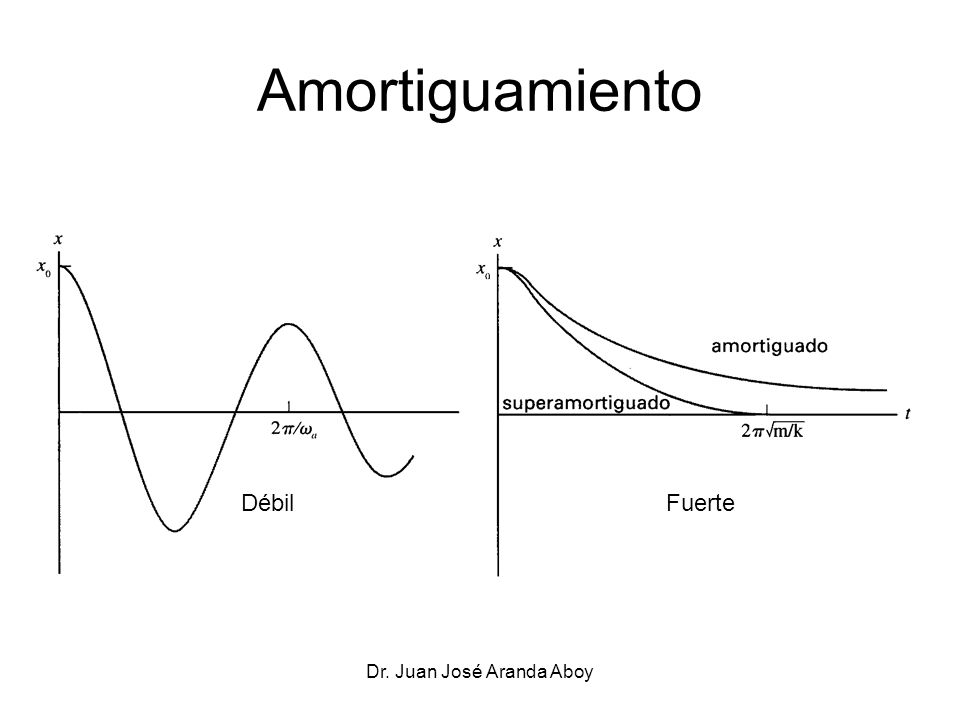

Amortiguamiento Débil Fuerte Dr. Juan José Aranda Aboy

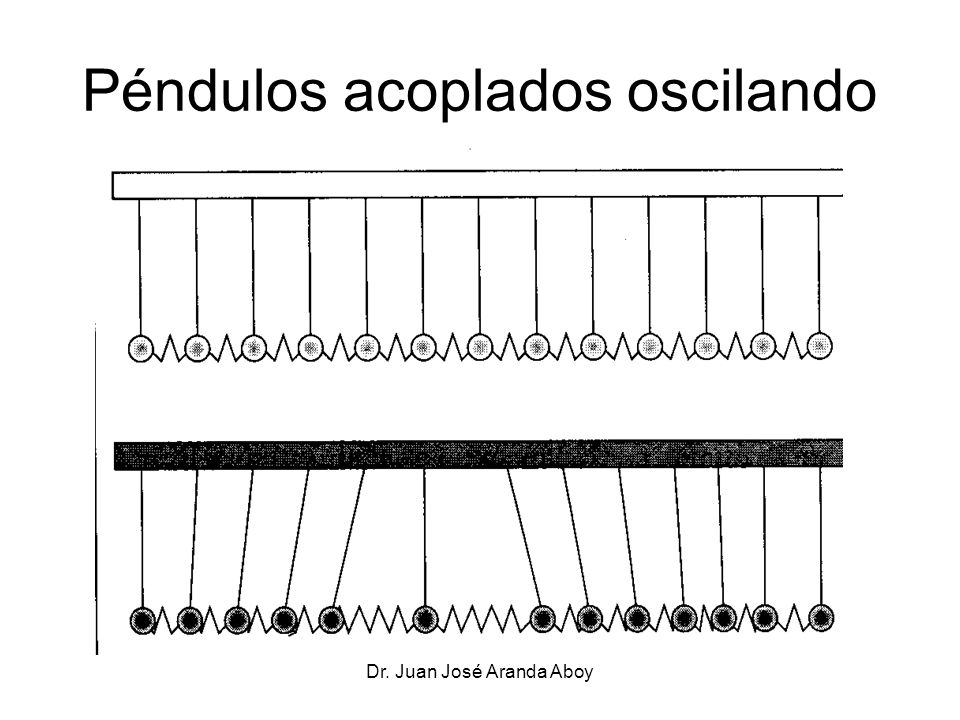

15 Péndulos acoplados oscilando
Dr. Juan José Aranda Aboy

16 Amplitud de la resonancia
Dr. Juan José Aranda Aboy

17 REFERENCIAS BIBLIOGRÁFICAS
Bronzino, et. al. BME Handbook Ch04, “Vision System” y Ch05 Auditory System” Davidovits,P. “Physics in Biology and Medicine” 2nd Ed. Academic Press, 2001 (ISBN ) Caps. 12, pp ; y 15, pp Frumento S.A. “Biofísica” 3ra edición. Ed. Mosby / Doyma Libros, 1995, (ISBN X) Caps. 20 al 23, pp Jou,D.; Llebot,J.E. y Pérez García,C. “Física para Ciencias de la Vida” McGrawHill / Interamericana, 1994 (ISBN ) Caps. 5, pp ; y 7, pp Parisi,M. “Temas de Biofísica”. McGrawHill /Interamericana, 2001 (ISBN ) Cap. 6, pp Dr. Juan José Aranda Aboy
