1 Barnizar en Línea a Alta Velocidad
en Prensas Planas

2 Barnizar en Línea a Alta Velocidad en Prensas Planas
Precondiciones - hasta 12,000 impresiones/hora. Se debe seguir indicaciones normales de operación - para barnizar en línea a alta velocidad (impresiones de 18,000/hora) el rango de operación se debe adaptarse según - sustrato - carga de tinta - viscosidad de barniz - tipo de barniz - comportamiento del secador - distancia bajo el secador

3 Barnizar en Línea a Alta Velocidad en Prensas Planas
Sustrato - Tinta - la combinación de sustrato y tinta debe ser hecha de manera que haya buena adherencia entre la tinta y el sustrato - insuficiente secado de la tinta no puede ser mejorado aplicando barniz - el resultado es mala resistencia al frote e insuficiente resistencia a goma Scotch

4 Barnizar en Línea a Alta Velocidad en Prensas Planas
Adherencia Sustrato - Tinta Papel Tinta Barniz

5 Barnizar en Línea a Alta Velocidad en Prensas Planas
Grosor de la capa de barniz - cuando la capa de tinta sea demasiado amplia y haya barnizado paralelo en línea, reduce el funcionamiento de la prensa impresora - reducir la velocidad de impresión modifica el tiempo de secado

6 Barnizar en Línea a Alta Velocidad en Prensas Planas
Grosor de la capa de tinta Entintar normal Entintar demasiado Barniz Tinta Barniz Tinta Papel Papel

7 Barnizar en Línea a Alta Velocidad en Prensas Planas
Volumen de células de rodillos grabados - el volumen de células de un rodillo grabado se indica con la cantidad de agua en ml/m² - la cantidad de barniz aplicada corresponde a 1/3 del volumen de célula del rodillo grabado Ejemplo: un rodillo grabado con volumen de célula de 15 g/m² corresponde a aprox. 5 g/m² de barniz aplicada

8 Barnizar en Línea a Alta Velocidad en Prensas Planas
Diagrama de brillo después de 24 horas de secado imprimir húmedo sobre húmedo 3 g/m² 2 g/m² 1 g/m² Brillo en % Tiempo de secado en horas

9 Barnizar en Línea a Alta Velocidad en Prensas Planas
Viscosidad del barniz la viscosidad del barniz depende de la temperatura y se mide con una copa DIN 4 mm á 20 grados Centígrados cuando la temperatura del barniz suba, la viscosidad baja en el caso de disminuir la viscosidad del barniz, por ejemplo á menos de 25 segundos, una aplicación uniforme ya no se puede asegurar

10 Barnizar en Línea a Alta Velocidad en Prensas Planas
Relación viscosidad y temperatura Viscosidad en segundos Temperatura en °C

11 Barnizar en Línea a Alta Velocidad en Prensas Planas

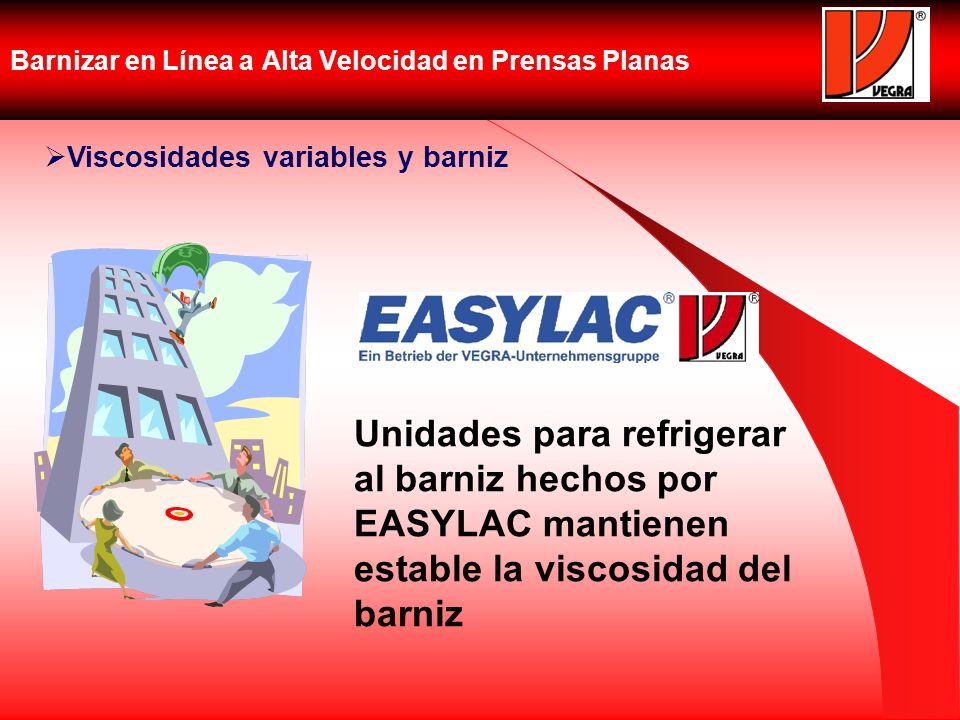

Viscosidades variables y barniz Unidades para refrigerar al barniz hechos por EASYLAC mantienen estable la viscosidad del barniz

12 Barnizar en Línea a Alta Velocidad en Prensas Planas
Viscosidad demasiado alta del barniz - cuando la viscosidad del barniz sea demasiado alta, por ejemplo encima de 65 segundos, se puede ajustar diluyendo con agua para llegar a la viscosidad requerida - cuando la viscosidad del barniz sea demasiado alta, resulta en salpicar

13 Barnizar en Línea a Alta Velocidad en Prensas Planas
Dilución de barnices con agua Viscosidad en segundos Copa DIN 4mm á 20 grados C aprox. cantidad de agua en %

14 Barnizar en Línea a Alta Velocidad en Prensas Planas
Selección de tipo de barniz el secado del barniz depende del tipo de barniz si se usa, por ejemplo, los tipos siguientes: mate - semimate - protección - brillo - alto brillo - barnices UV su secado va a variar con el tipo de barniz

15 Barnizar en Línea a Alta Velocidad en Prensas Planas
Selección de tipo de barniz Regla general para barnices de dispersión: Más brillo tiene, más lento el secado

16 Barnizar en Línea a Alta Velocidad en Prensas Planas
Relación de brillo y sustrato: diferentes barnices en el mismo sustrato 90 Brillo en % Tiempo de secado en segundos (s) 80 70 60 50 40 30 20 10 Cartón DL 1176 DL 1351 DL VP DL 1200 DL 1300 DL 1150 DL VP GD2- 385 DL 1650 9756 impreso

17 Barnizar en Línea a Alta Velocidad en Prensas Planas
Influencia de la estructura de la superficie del sustrato Cartón 1 Cartón 2 Brillo en % Cantidad aplicada g/m² húmedo

18 Barnizar en Línea a Alta Velocidad en Prensas Planas
Barnices UV - Barnices UV secan inmediatamente por fotopolimerización usando luz de onda corta - La prueba de acetona indica si los barnices han secado (curado) completamente

19 Barnizar en Línea a Alta Velocidad en Prensas Planas
Comportamiento de los secadores - el secado del barniz es determinado por el comportamiento del secador la cantidad de aire disponible determina el secado del barniz de dispersión  más aire, mejor para secar completamente cuando la temperatura en la pila exceda aprox. 35 grados Centígrados, puedan ocurrir problemas en la pila

20 Barnizar en Línea a Alta Velocidad en Prensas Planas
Secado de barnices UV - con barniz UV, la condición y el comportamiento de las lámparas son responsables por el resultado la temperatura en la pila es también importante y puede ser responsable por subsiguientes problemas en terminación temperaturas demasiado elevadas pueden resultar en la quebradura de material impresa durante el proceso de doblar y de acanalar

21 Barnizar en Línea a Alta Velocidad en Prensas Planas
Distancia al secador Una distancia extendida entre la torre de barniz y la entrega (salida) es una ventaja Una corta entrega (salida) es una desventaja para barnizar en línea a alta velocidad

22 Barnizar en Línea a Alta Velocidad en Prensas Planas
Prensa impresora con doble extendida entrega (salida)

23 Barnizar en Línea a Alta Velocidad en Prensas Planas
Aplicaciones especiales de barniz - para aplicaciones especiales de barniz, por ejemplo barniz blister, una carga de 6 – 8 g/m² tiene que ser aplicada para asegurar que haya buena adherencia con la lámina de plástico

24 Barnizar en Línea a Alta Velocidad en Prensas Planas
Resultado Barniz en línea a la alta velocidad de 18,000 impresiones/hora no presentará ningún problema siempre que se use barnices apropiados y que la máquina impresora sea bien calibrada
