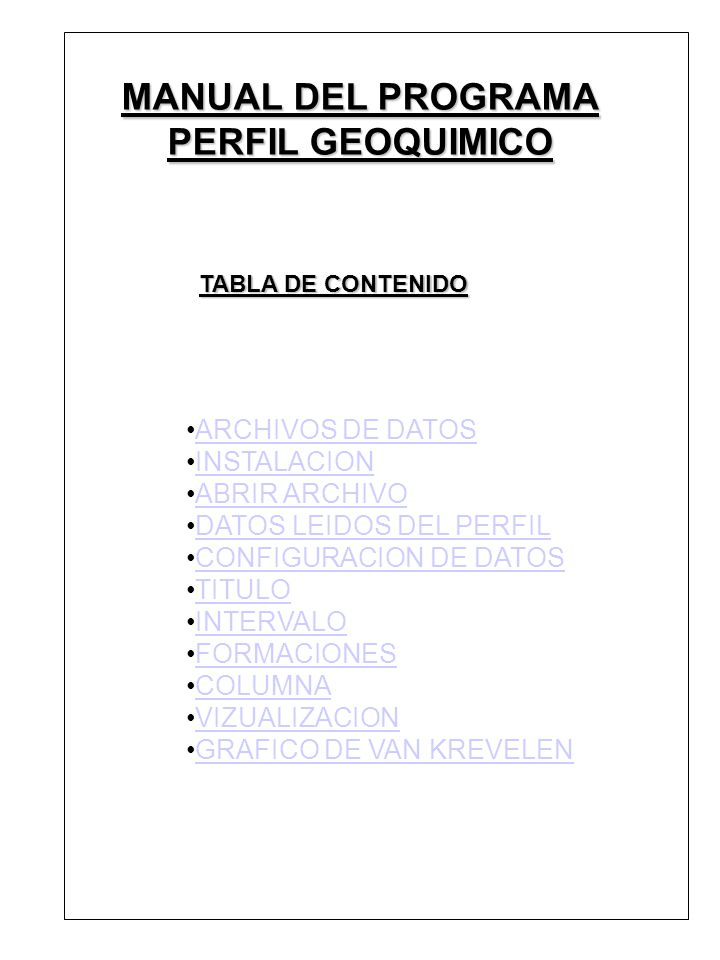

1 •ARCHIVOS DE DATOSARCHIVOS DE DATOS •INSTALACIONINSTALACION •ABRIR ARCHIVOABRIR ARCHIVO •DATOS LEIDOS DEL PERFILDATOS LEIDOS DEL PERFIL •CONFIGURACION DE DATOSCONFIGURACION DE DATOS •TITULOTITULO •INTERVALOINTERVALO •FORMACIONESFORMACIONES •COLUMNACOLUMNA •VIZUALIZACIONVIZUALIZACION •GRAFICO DE VAN KREVELENGRAFICO DE VAN KREVELEN TABLA DE CONTENIDO MANUAL DEL PROGRAMA PERFIL GEOQUIMICO

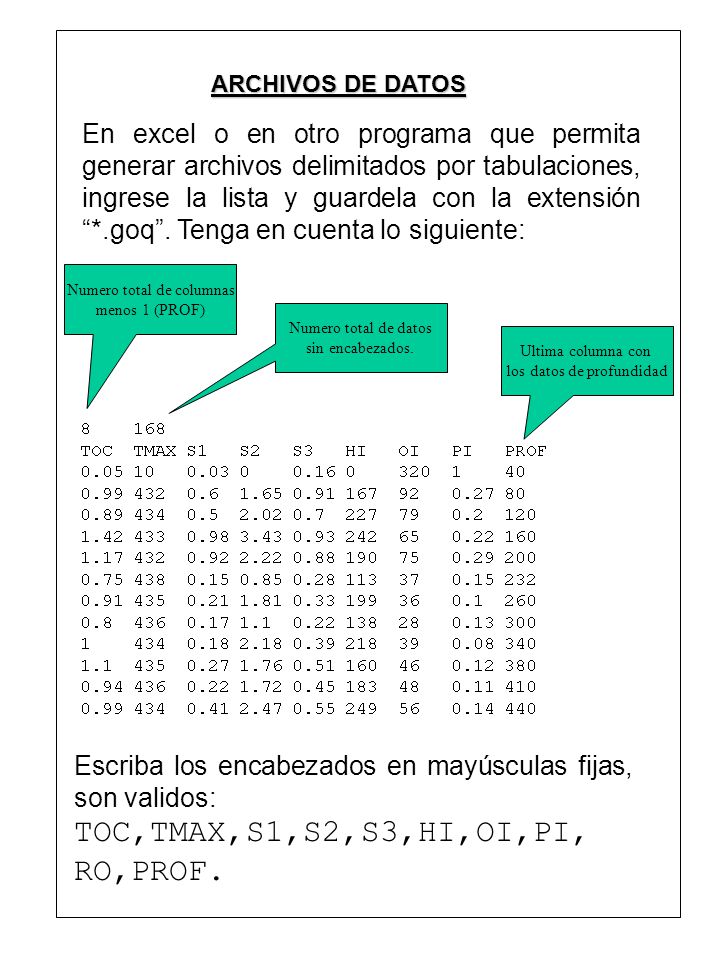

2 ARCHIVOS DE DATOS En excel o en otro programa que permita generar archivos delimitados por tabulaciones, ingrese la lista y guardela con la extensión “*.goq”. Tenga en cuenta lo siguiente: Ultima columna con los datos de profundidad Numero total de columnas menos 1 (PROF) Numero total de datos sin encabezados. Escriba los encabezados en mayúsculas fijas, son validos: TOC,TMAX,S1,S2,S3,HI,OI,PI, RO,PROF.

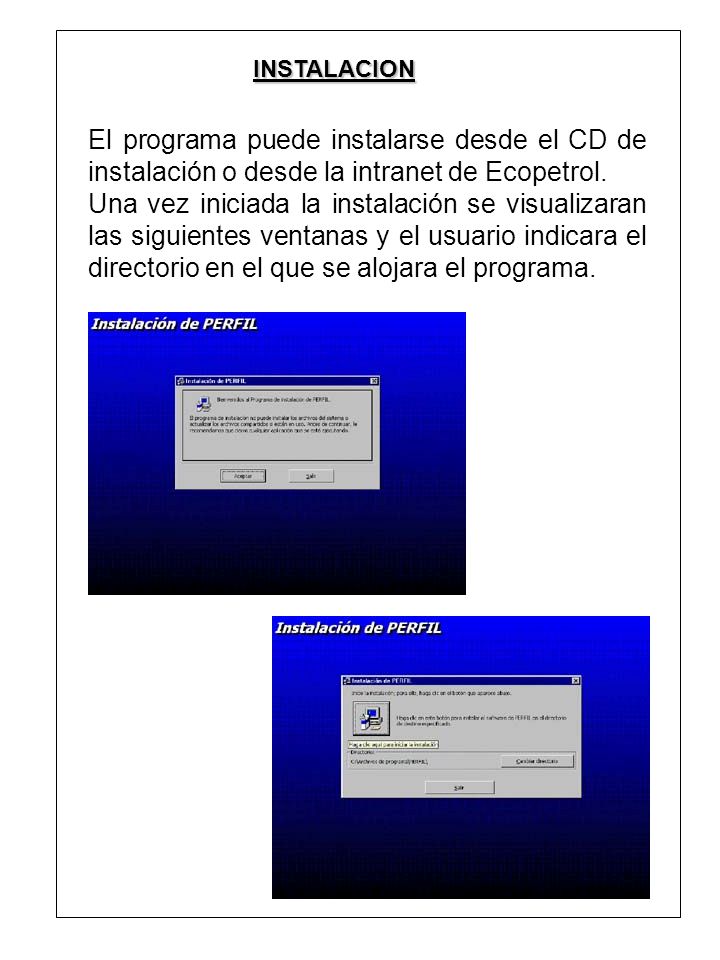

3 El programa puede instalarse desde el CD de instalación o desde la intranet de Ecopetrol. Una vez iniciada la instalación se visualizaran las siguientes ventanas y el usuario indicara el directorio en el que se alojara el programa. INSTALACION

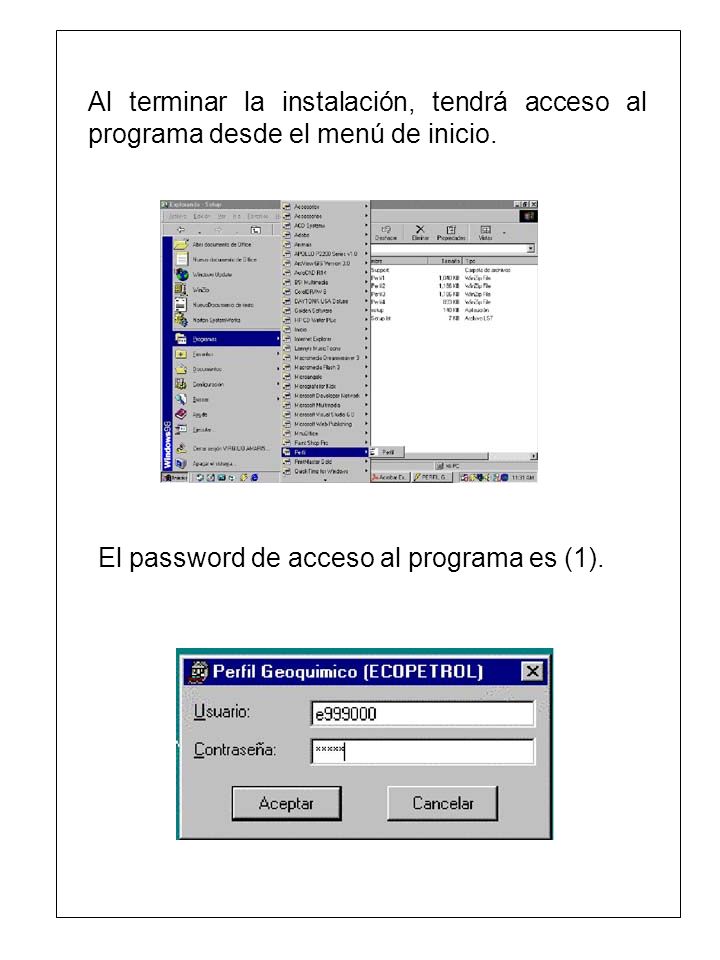

4 Al terminar la instalación, tendrá acceso al programa desde el menú de inicio. El password de acceso al programa es (1).

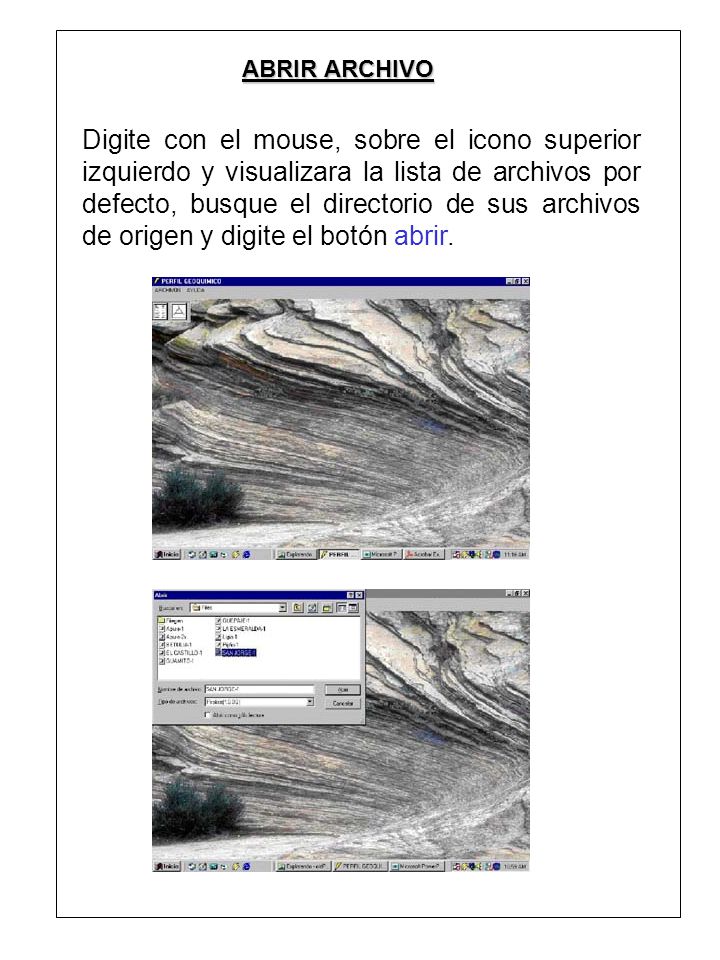

5 Digite con el mouse, sobre el icono superior izquierdo y visualizara la lista de archivos por defecto, busque el directorio de sus archivos de origen y digite el botón abrir. ABRIR ARCHIVO

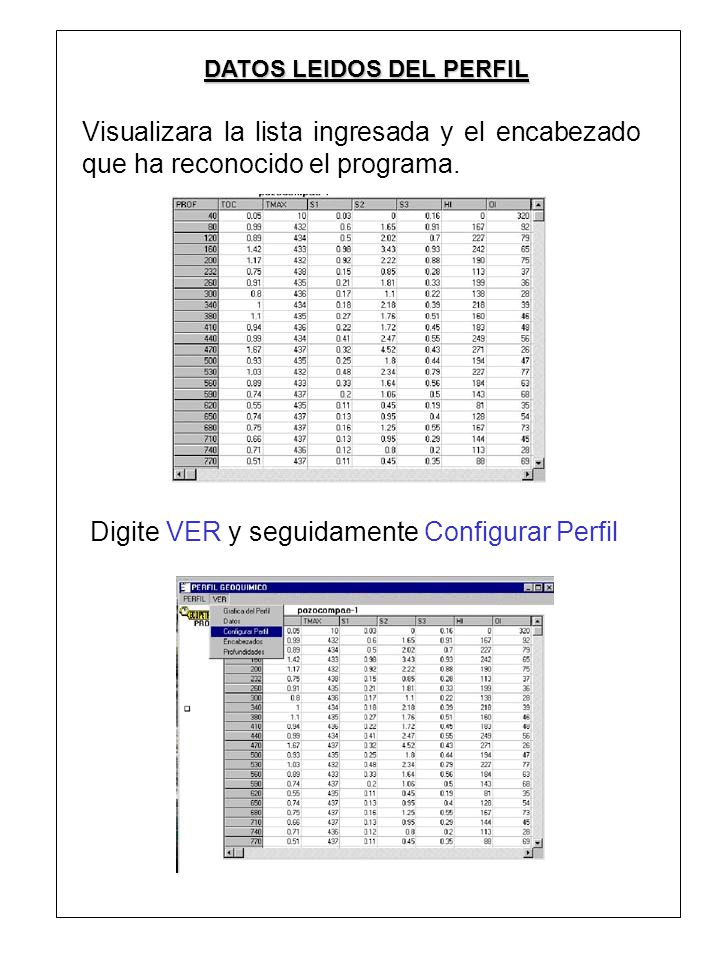

6 Visualizara la lista ingresada y el encabezado que ha reconocido el programa. Digite VER y seguidamente Configurar Perfil DATOS LEIDOS DEL PERFIL

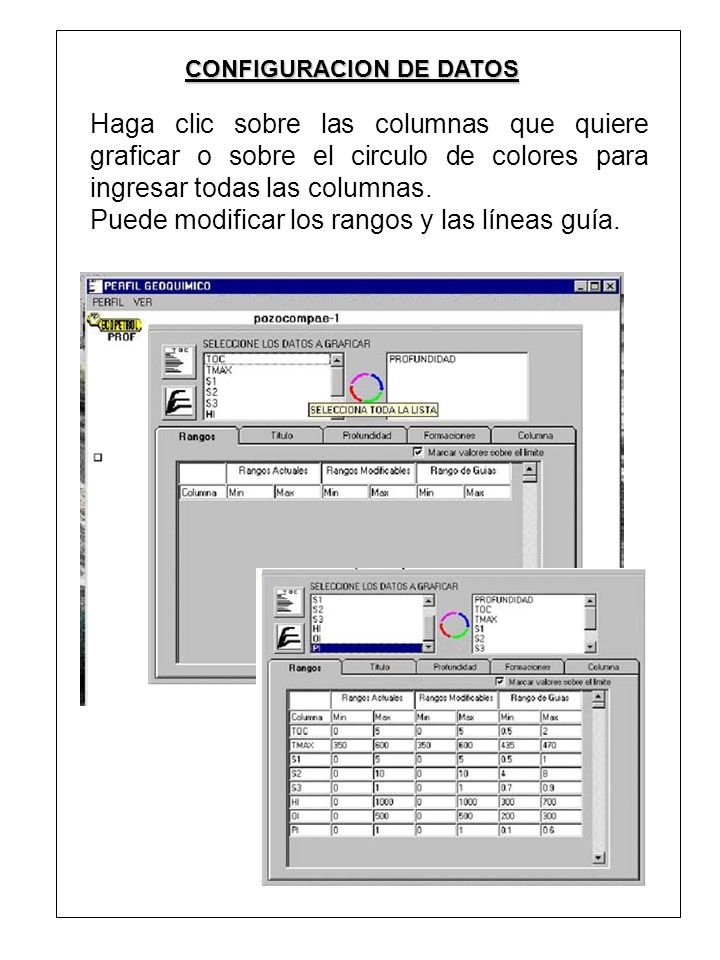

7 Haga clic sobre las columnas que quiere graficar o sobre el circulo de colores para ingresar todas las columnas. Puede modificar los rangos y las líneas guía. CONFIGURACION DE DATOS

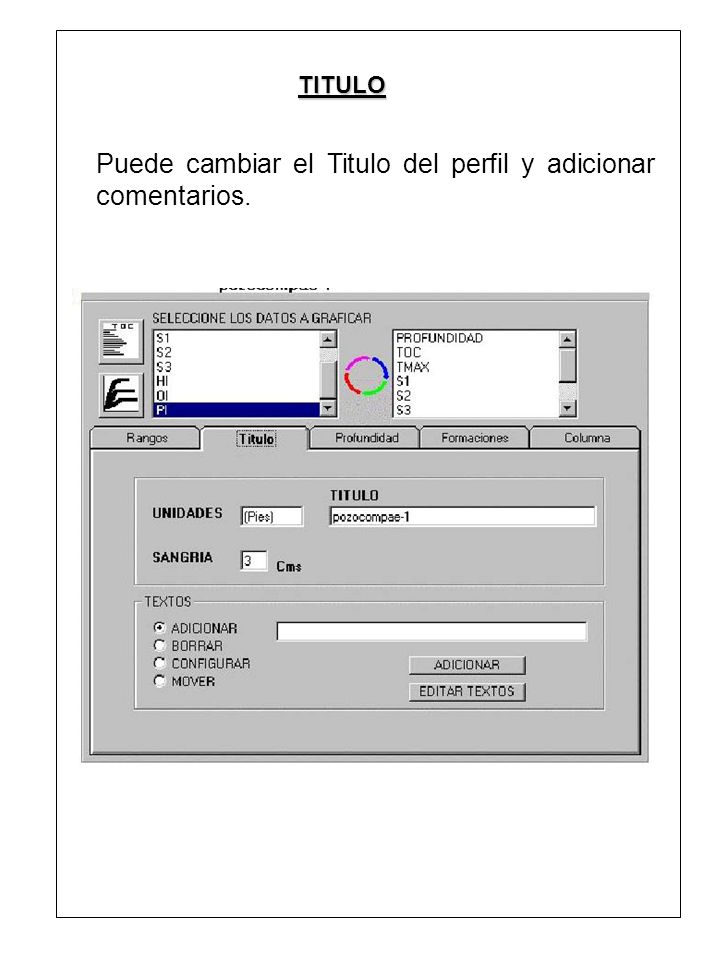

8 Puede cambiar el Titulo del perfil y adicionar comentarios. TITULO

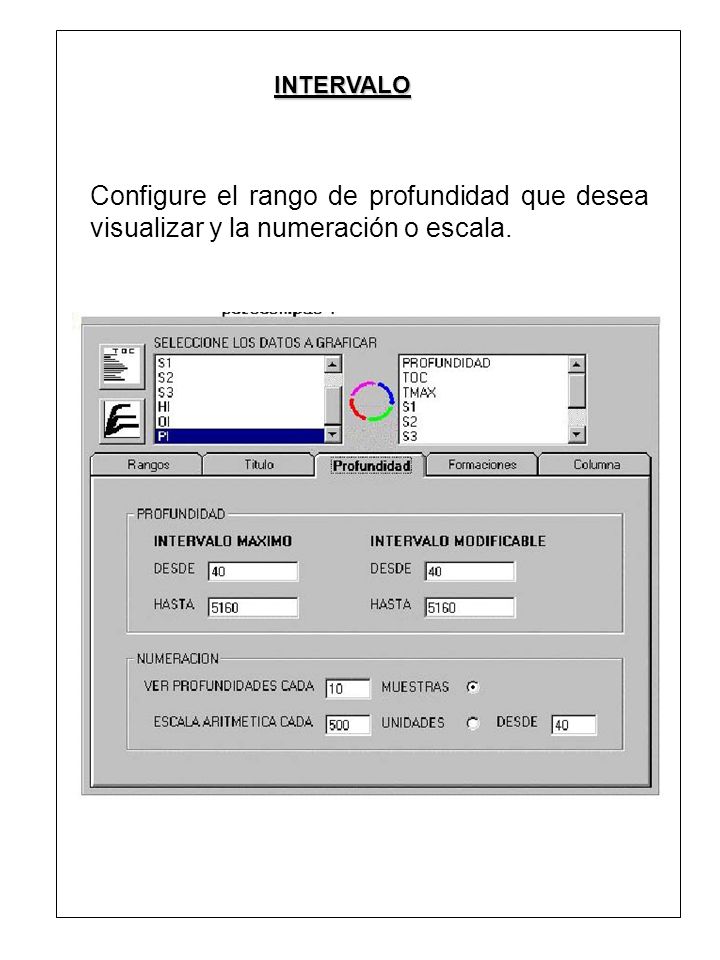

9 Configure el rango de profundidad que desea visualizar y la numeración o escala. INTERVALO

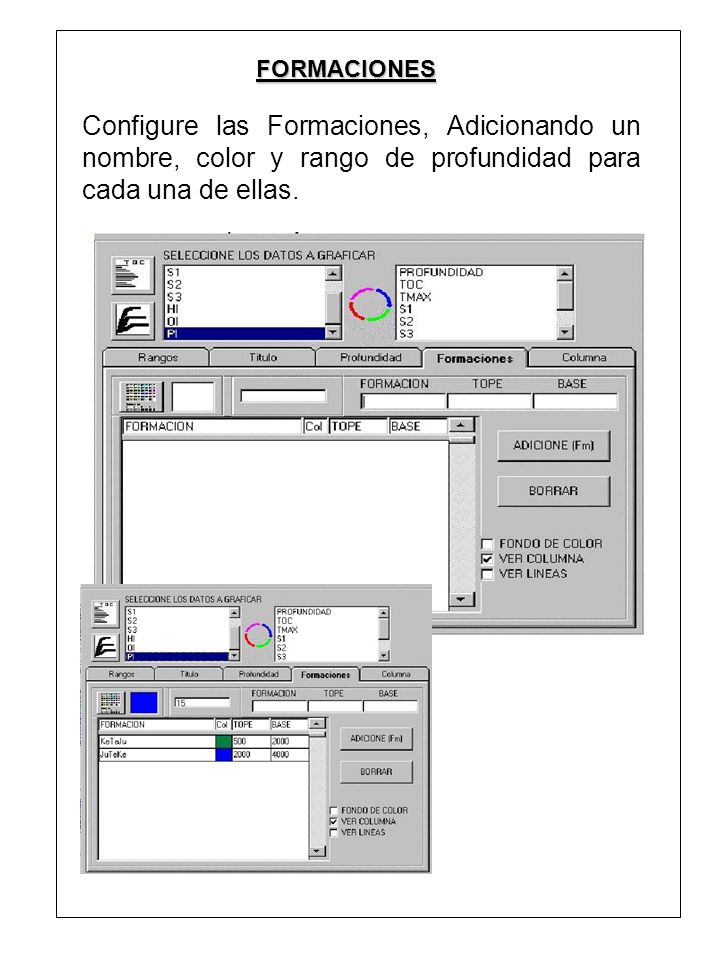

10 Configure las Formaciones, Adicionando un nombre, color y rango de profundidad para cada una de ellas. FORMACIONES

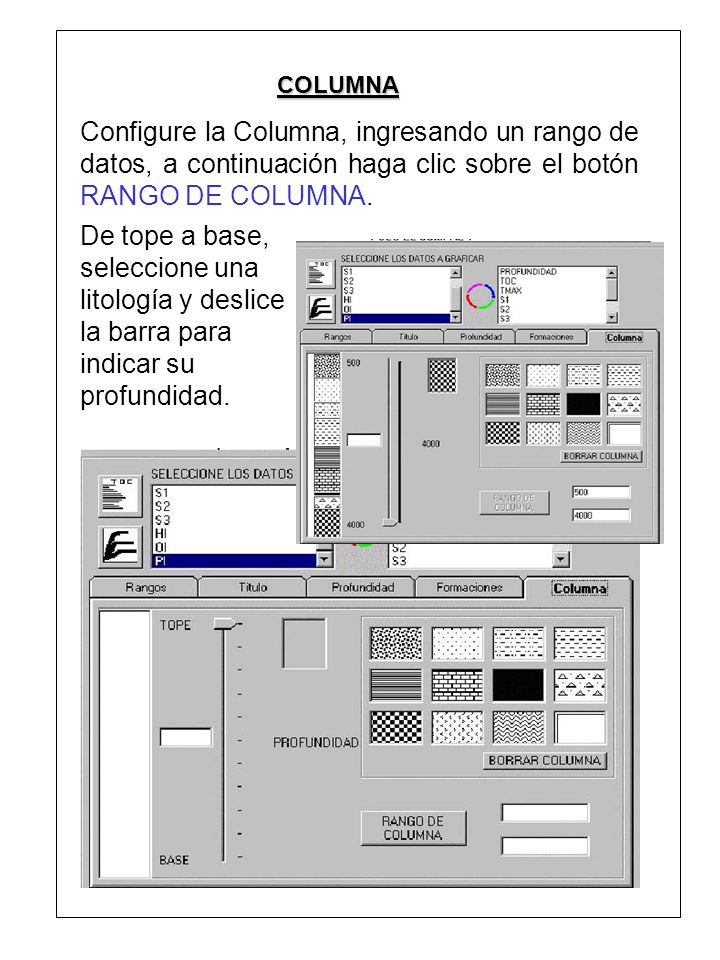

11 Configure la Columna, ingresando un rango de datos, a continuación haga clic sobre el botón RANGO DE COLUMNA. De tope a base, seleccione una litología y deslice la barra para indicar su profundidad. COLUMNA

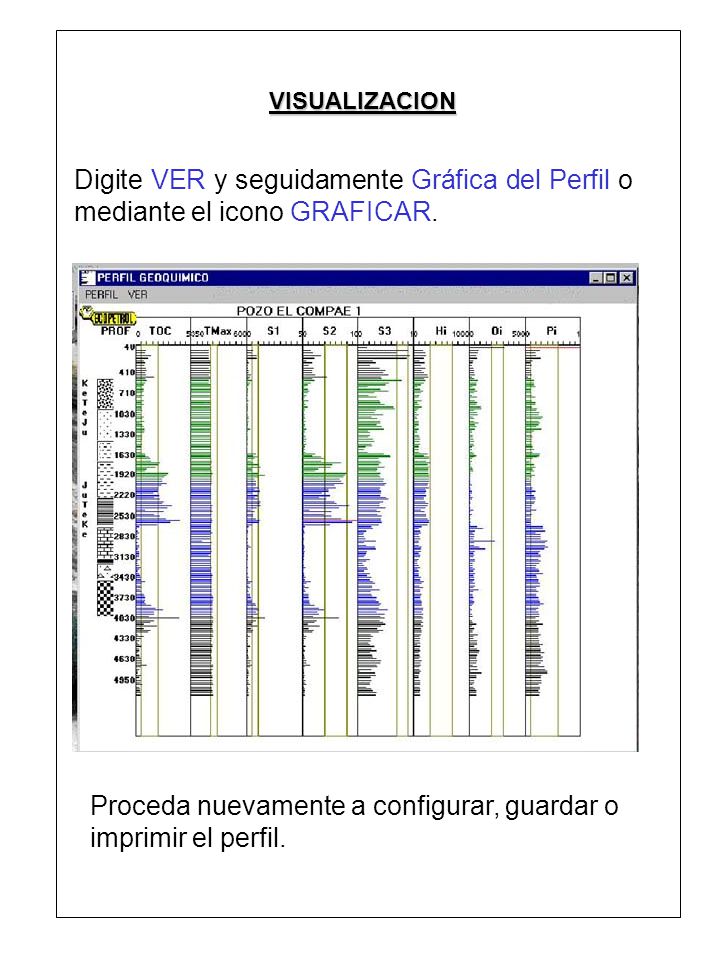

12 Digite VER y seguidamente Gráfica del Perfil o mediante el icono GRAFICAR. Proceda nuevamente a configurar, guardar o imprimir el perfil. VISUALIZACION

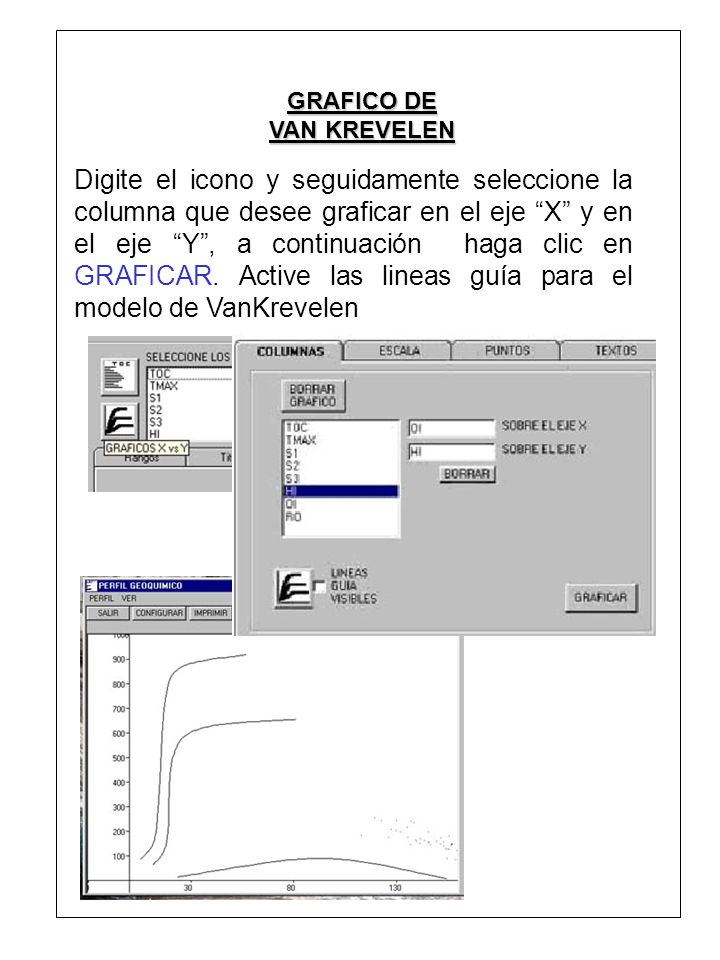

13 Digite el icono y seguidamente seleccione la columna que desee graficar en el eje “X” y en el eje “Y”, a continuación haga clic en GRAFICAR. Active las lineas guía para el modelo de VanKrevelen GRAFICO DE VAN KREVELEN
