Cerámicas y pulvimetalurgia

Presentación del tema: "Cerámicas y pulvimetalurgia"— Transcripción de la presentación:

1 Cerámicas y pulvimetalurgia

2 Algunas cerámicas tradicionales…

3 Y algunas cerámicas avanzadas Monocristales para sustratos y láseres
Ferritas Pastilla de UO2 Piezas de alúmina Monocristales para sustratos y láseres Fibras cerámicas

4 Piezas fabricadas por pulvimetalurgia
engranajes partes de maquinas de coser cojinetes autolubricados piezas de un motor diesel

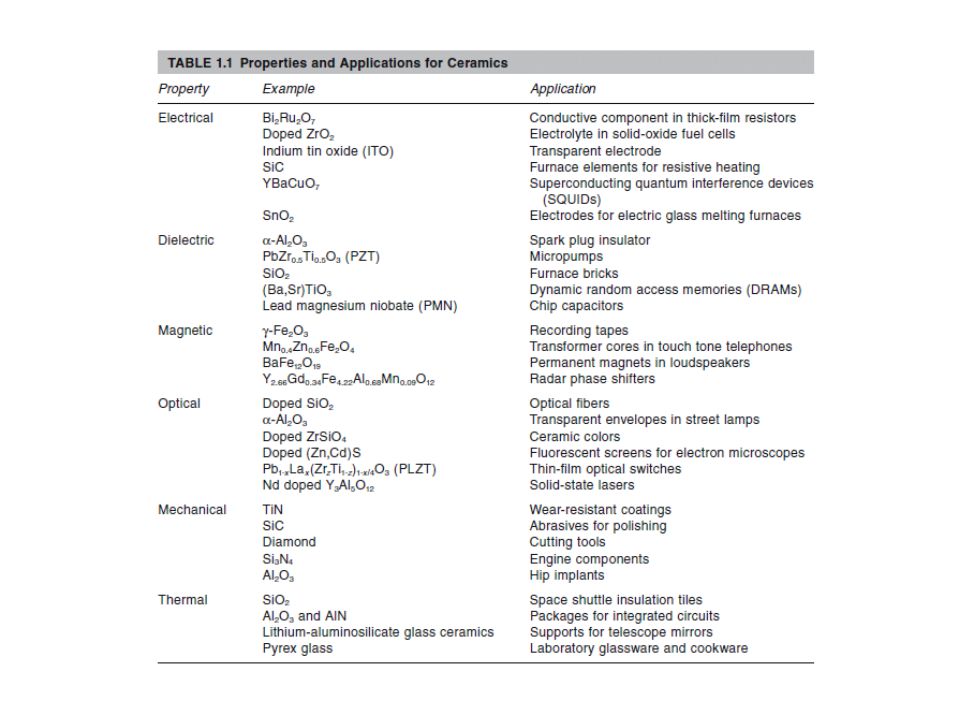

5

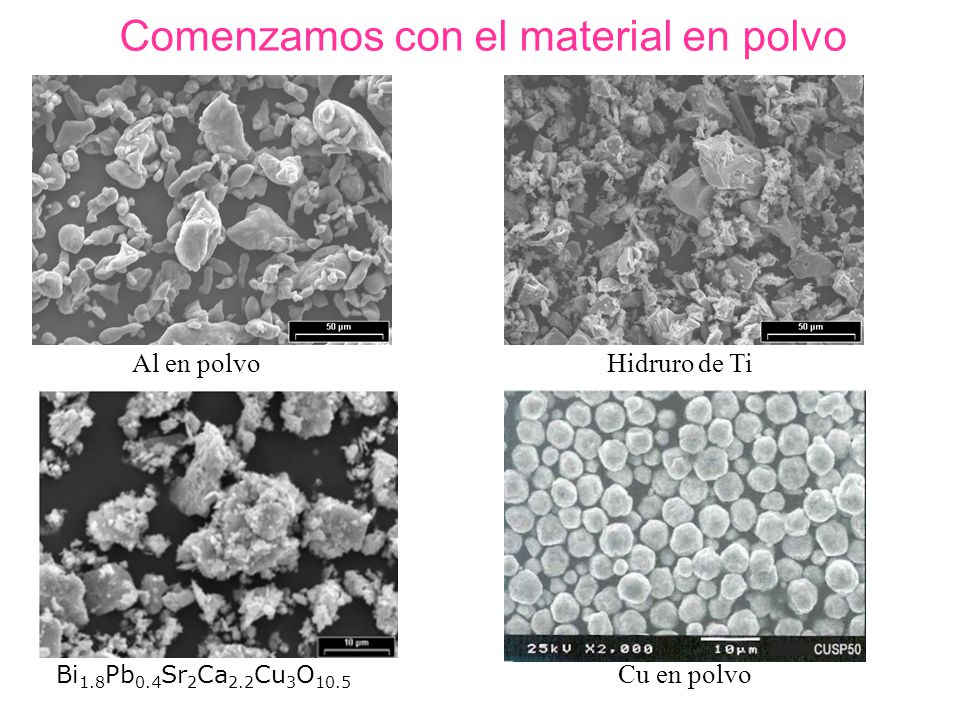

6 Comenzamos con el material en polvo
Hidruro de Ti Bi1.8Pb0.4Sr2Ca2.2Cu3O10.5 Cu en polvo

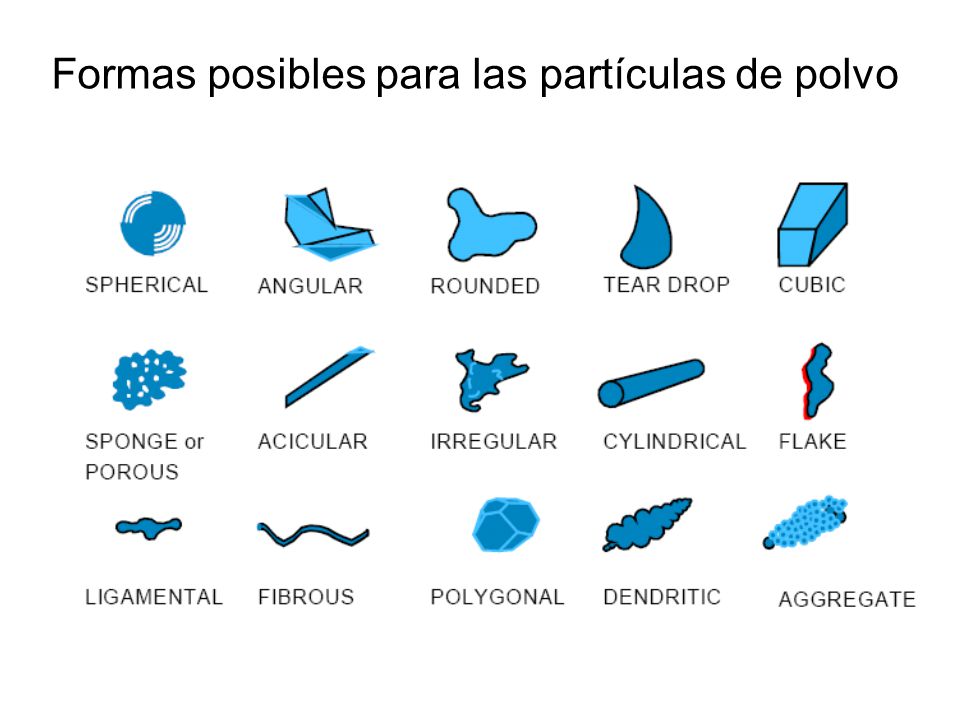

7 Formas posibles para las partículas de polvo

8 ¿Cómo pegamos las partículas de polvo entre si

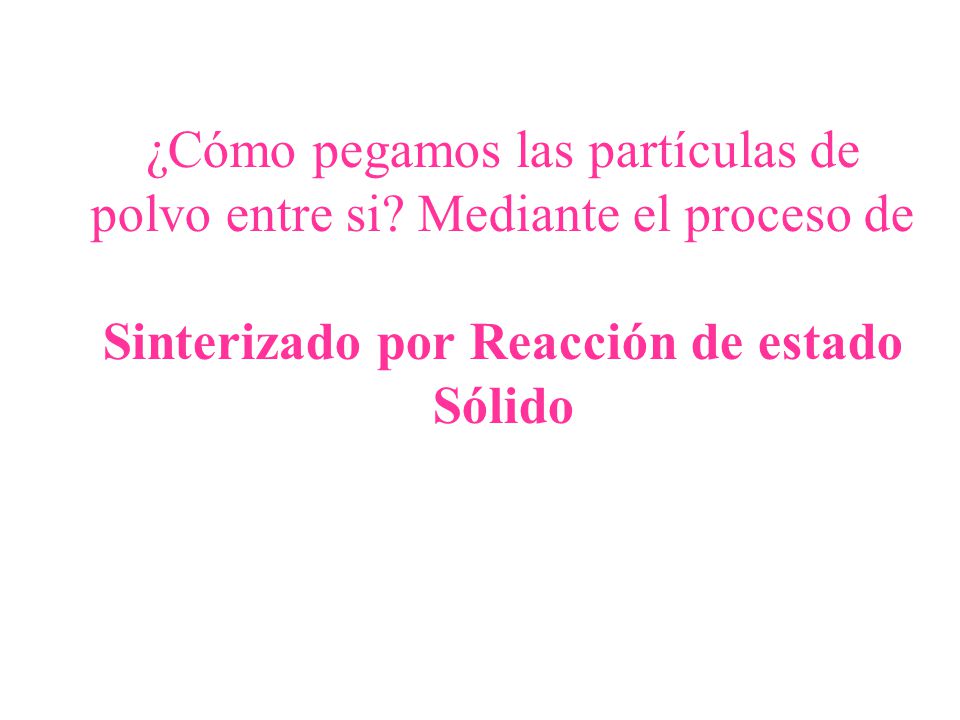

¿Cómo pegamos las partículas de polvo entre si? Mediante el proceso de Sinterizado por Reacción de estado Sólido

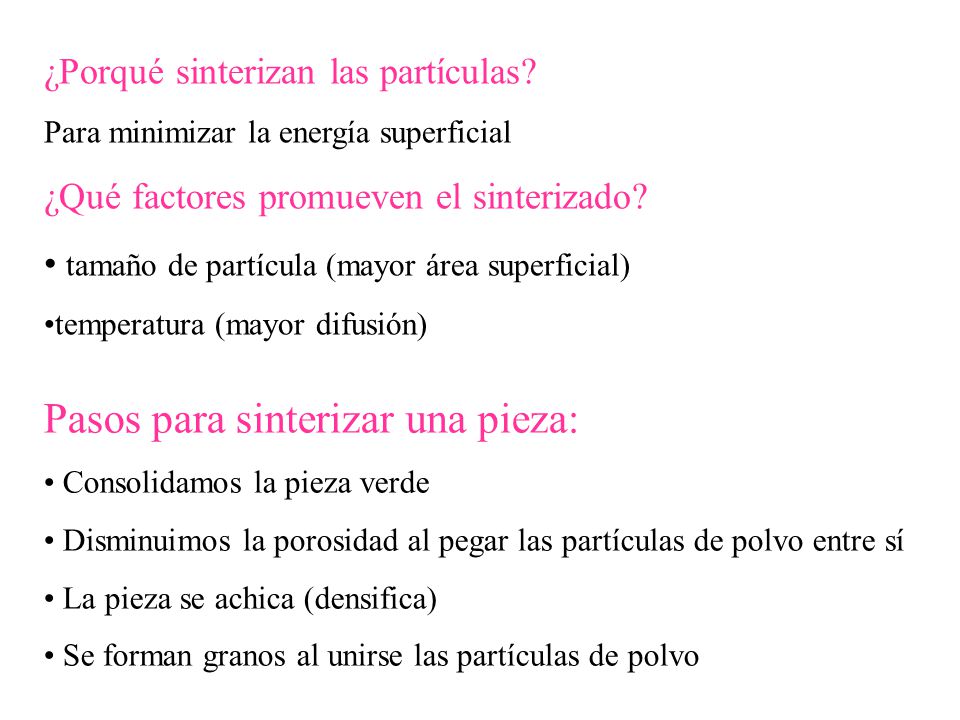

9 Pasos para sinterizar una pieza:
¿Porqué sinterizan las partículas? Para minimizar la energía superficial ¿Qué factores promueven el sinterizado? tamaño de partícula (mayor área superficial) temperatura (mayor difusión) Pasos para sinterizar una pieza: Consolidamos la pieza verde Disminuimos la porosidad al pegar las partículas de polvo entre sí La pieza se achica (densifica) Se forman granos al unirse las partículas de polvo

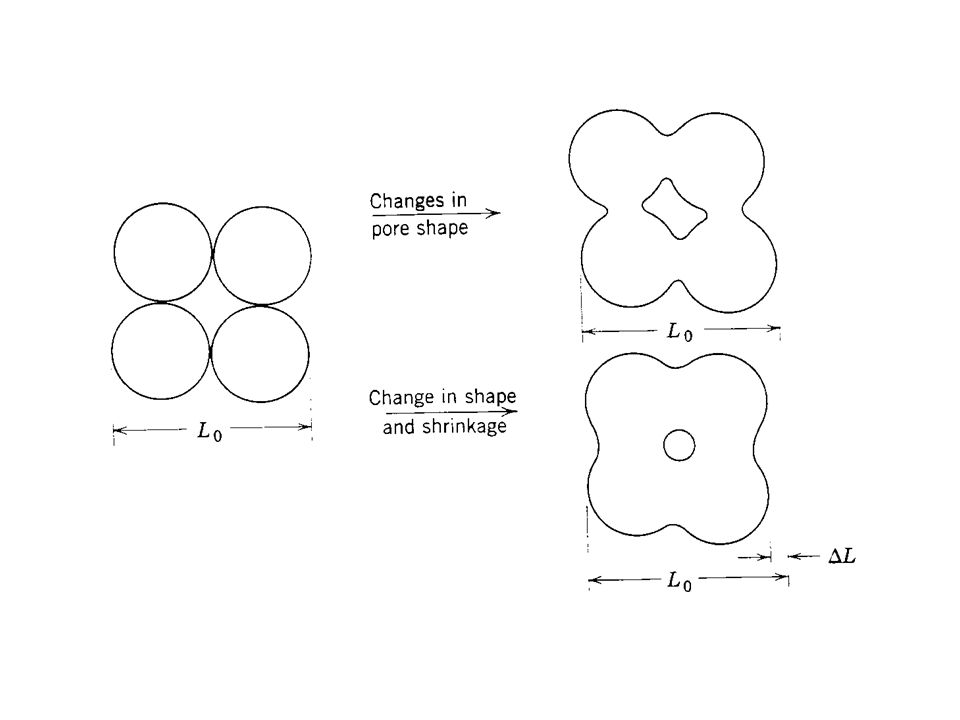

10

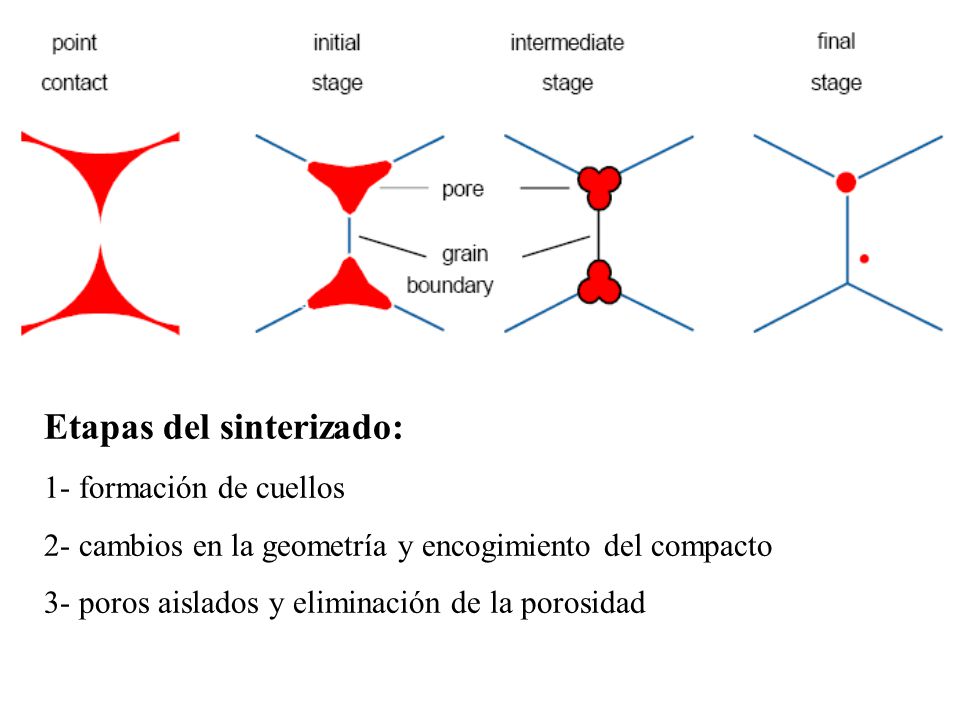

11 Etapas del sinterizado:
1- formación de cuellos 2- cambios en la geometría y encogimiento del compacto 3- poros aislados y eliminación de la porosidad

12 Evolución del sinterizado de esferitas de Cu (T  1000 ºC)

13

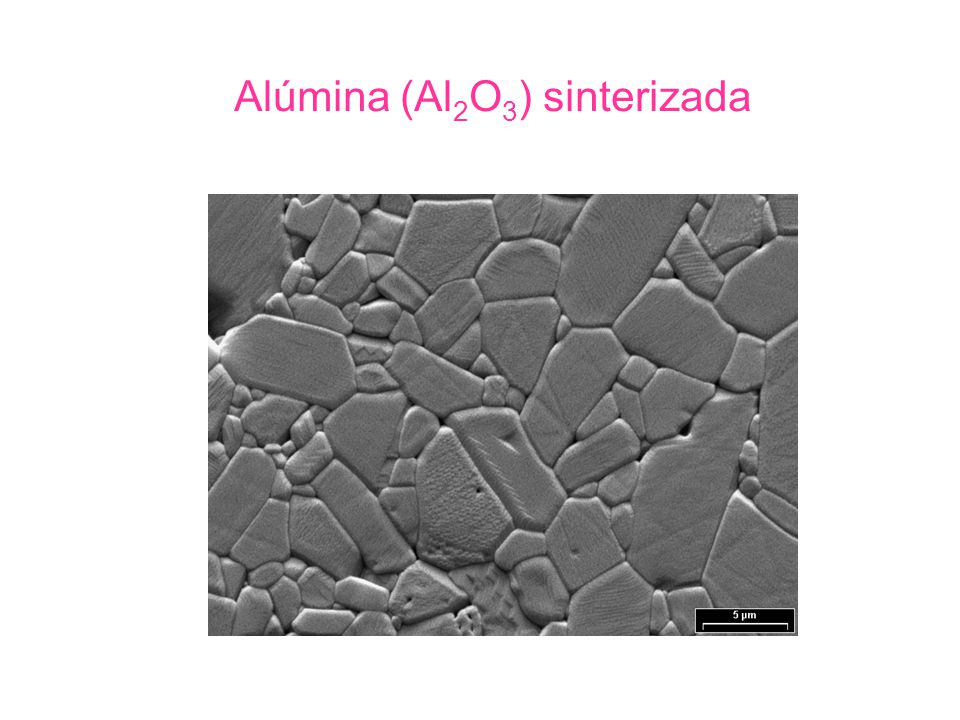

14 Alúmina (Al2O3) sinterizada

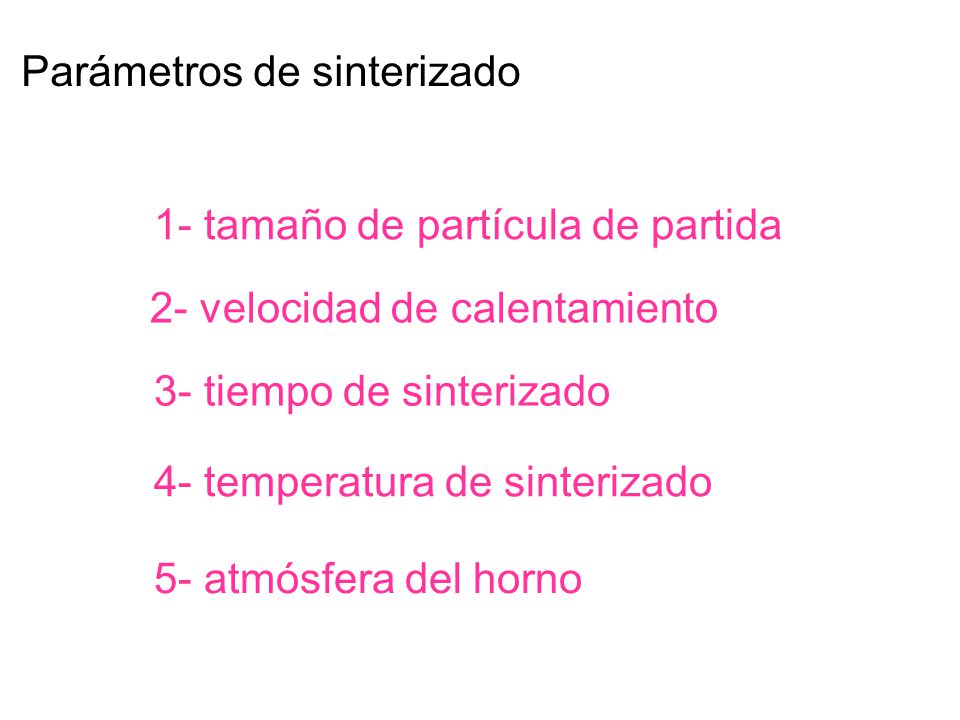

15 Parámetros de sinterizado
1- tamaño de partícula de partida 2- velocidad de calentamiento 3- tiempo de sinterizado 4- temperatura de sinterizado 5- atmósfera del horno

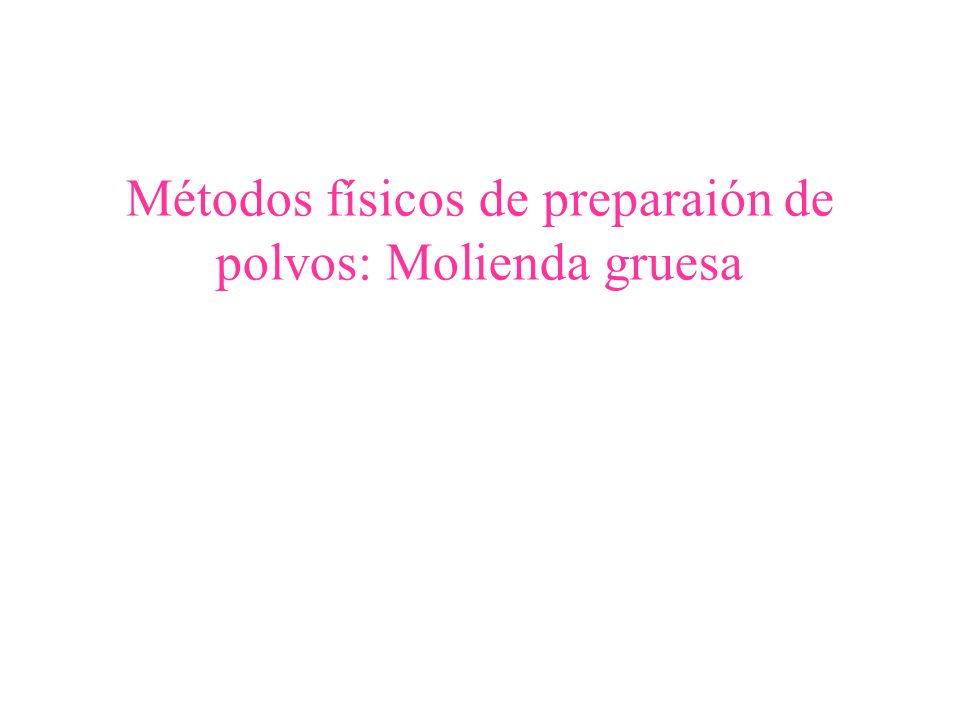

16 Métodos físicos de preparaión de polvos: Molienda gruesa

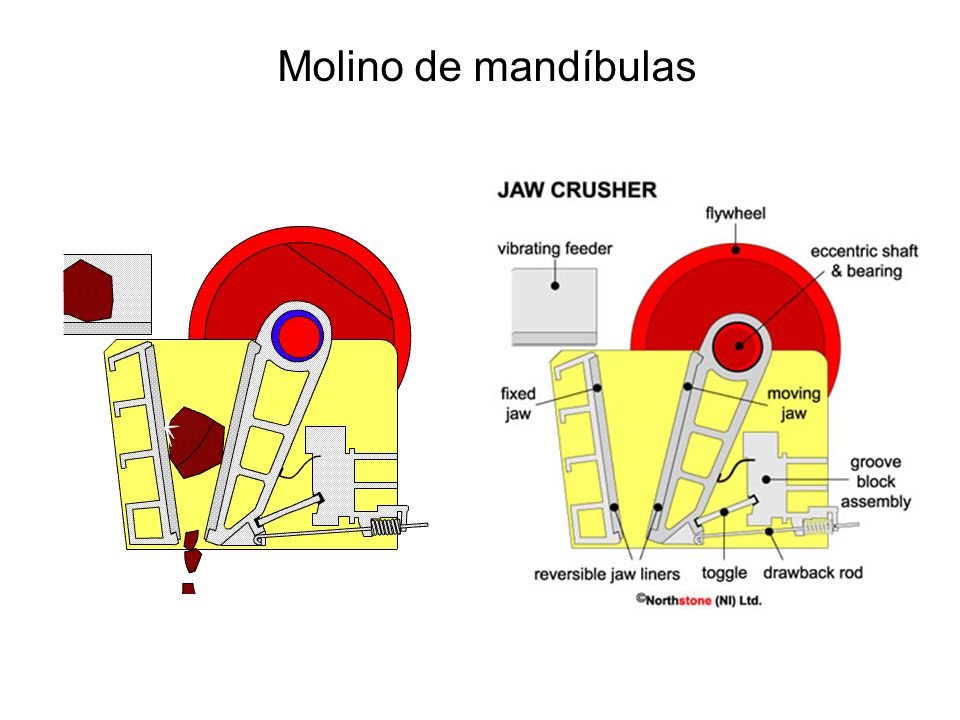

17 Molino de mandíbulas

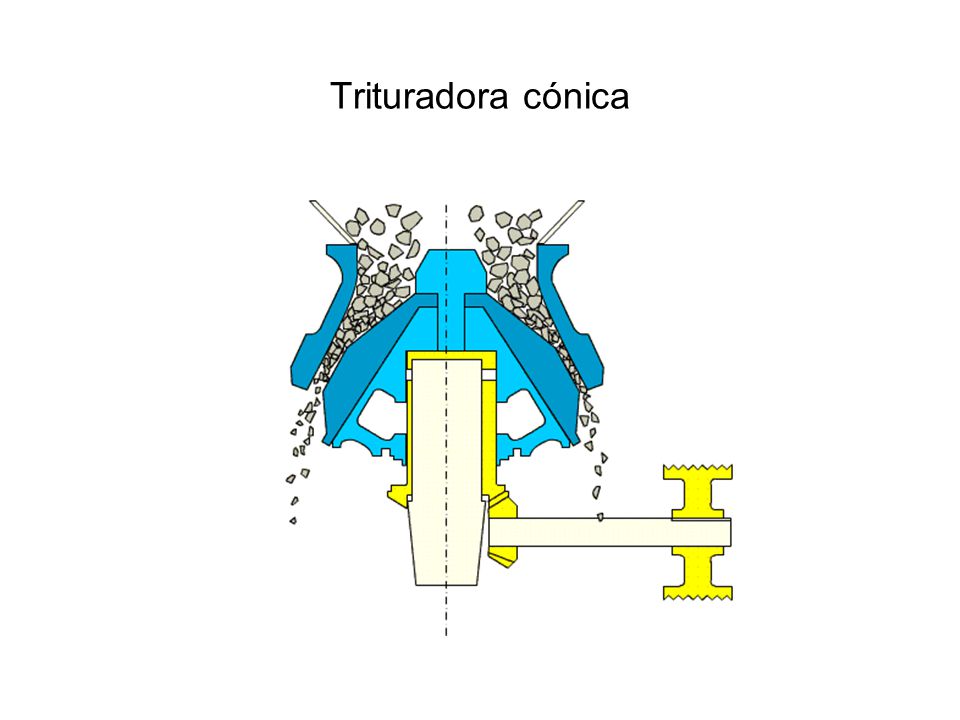

18 Trituradora cónica

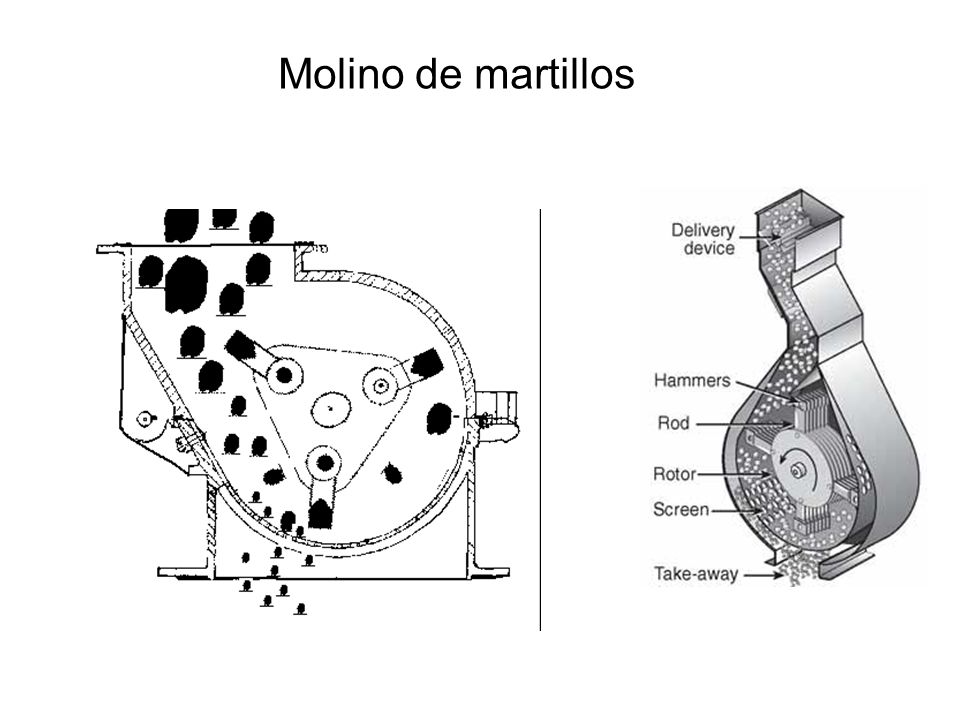

19 Molino de martillos

20 Molienda fina

21 Molienda mecánica Molino de bolas (Ball mill)

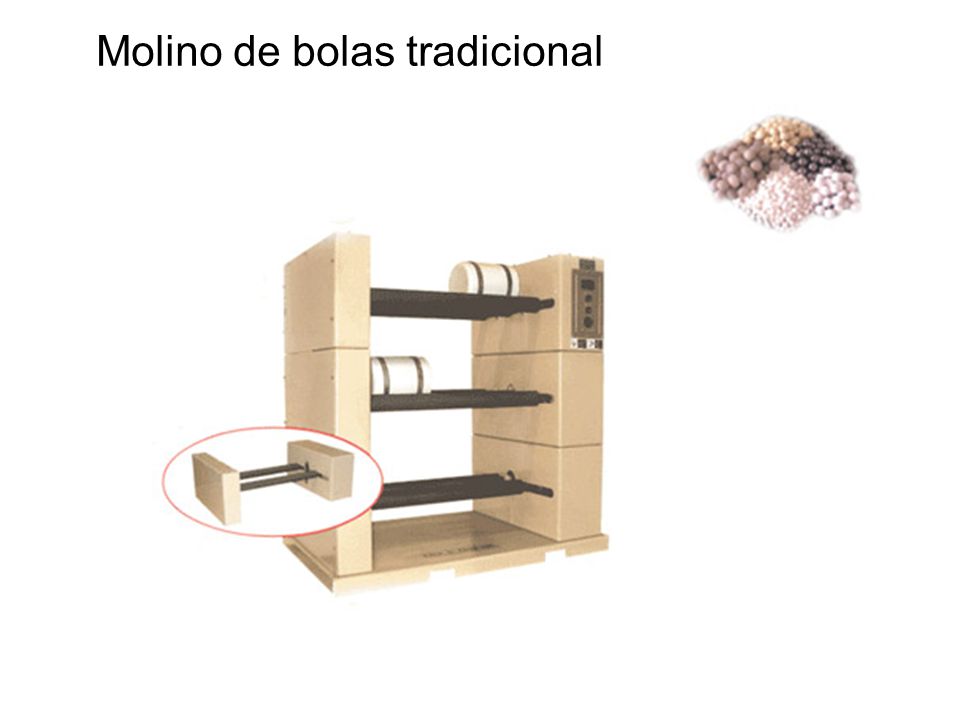

22 Molino de bolas tradicional

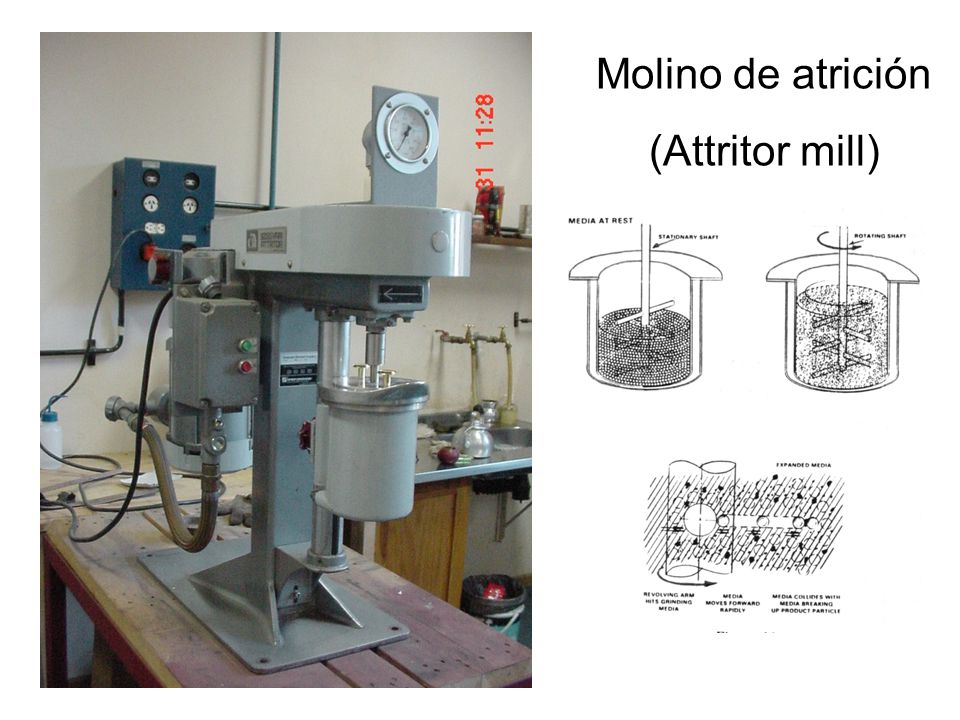

23 Molino de atrición (Attritor mill)

24

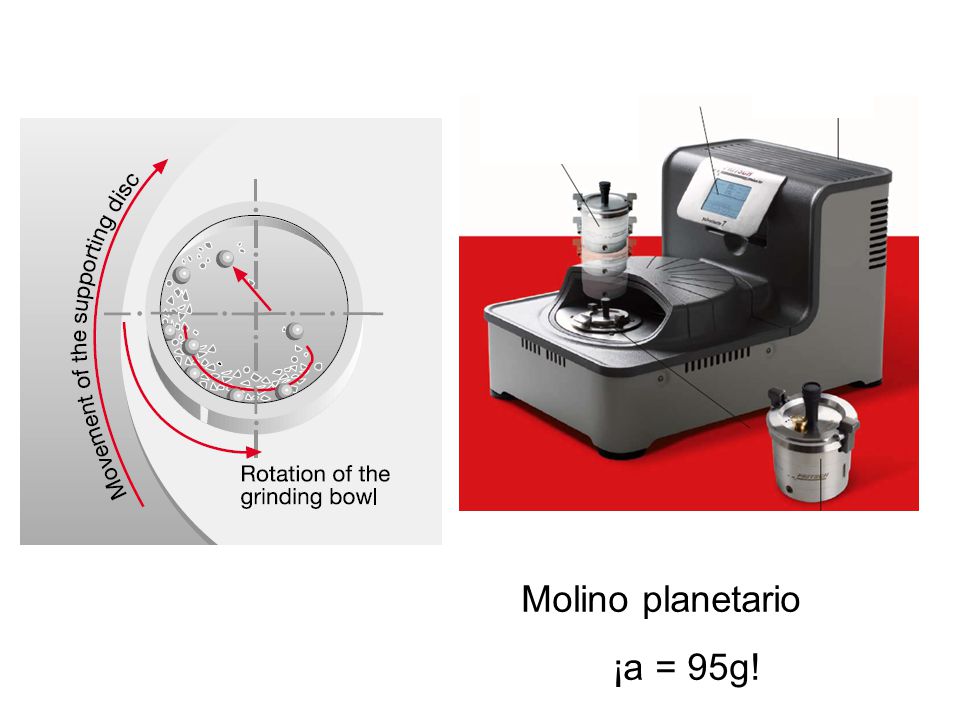

25 Molino planetario ¡a = 95g!

26

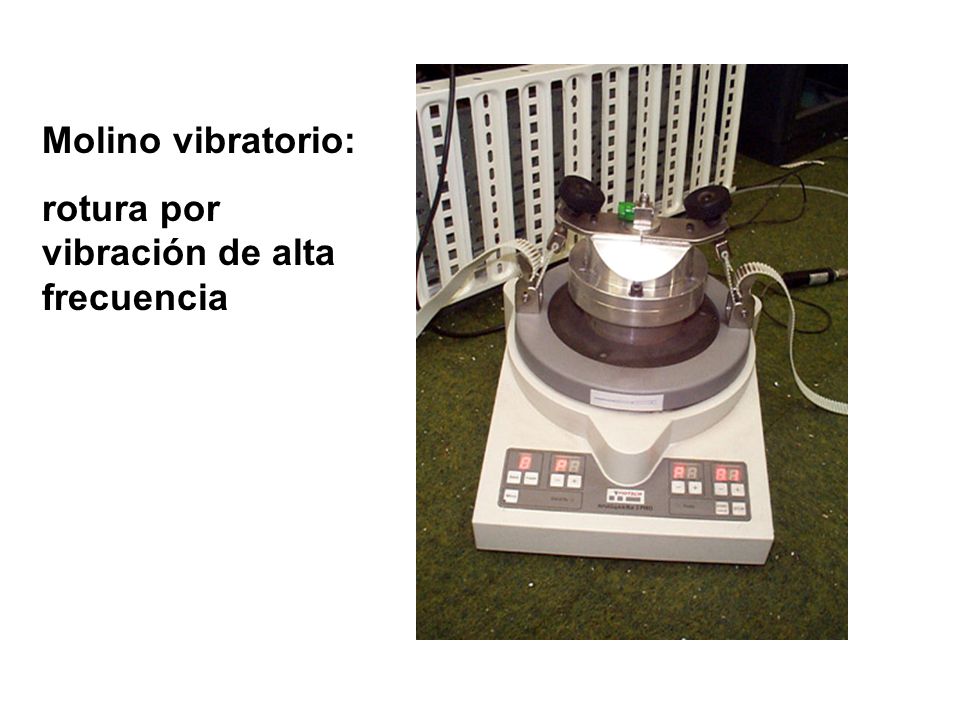

27 Molino vibratorio: rotura por vibración de alta frecuencia

28 Molino Jet

29 Posibles tamaños de partícula que se pueden lograr con los distinto molinos:
Molino de mandíbulas hasta 5 mm Trituradora cónica hasta 5 mm Molino de martillo hasta 0.1 mm Molino vibratorio a 50 m Molino jet a 50 m Molino de bolas a 10 m Molino de atrición a 5 m Molino planetario < 0.1 m

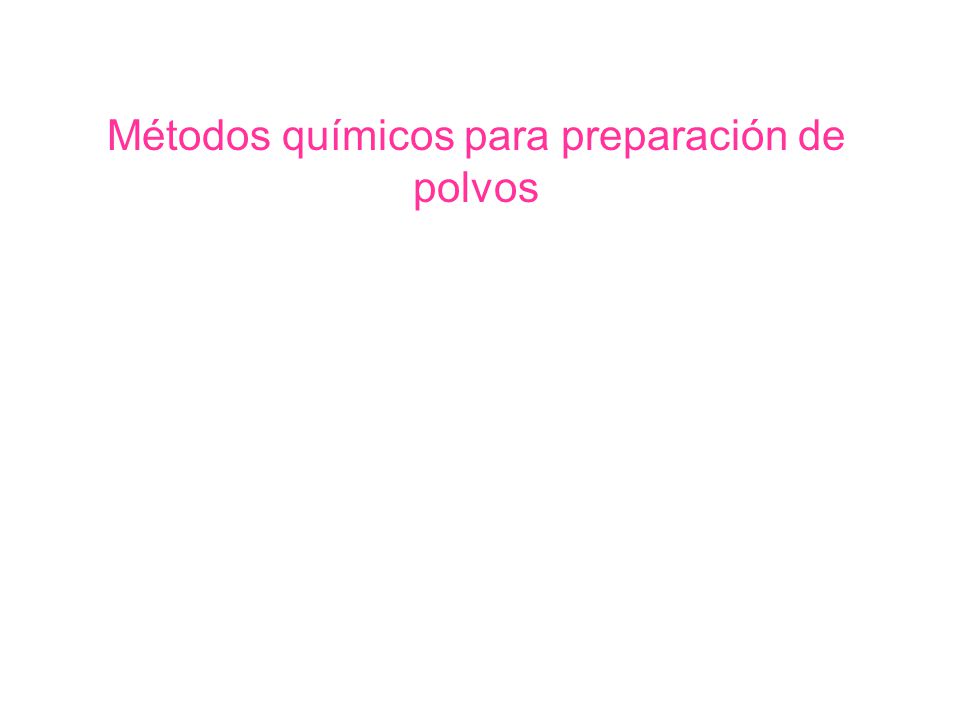

30 Métodos químicos para preparación de polvos

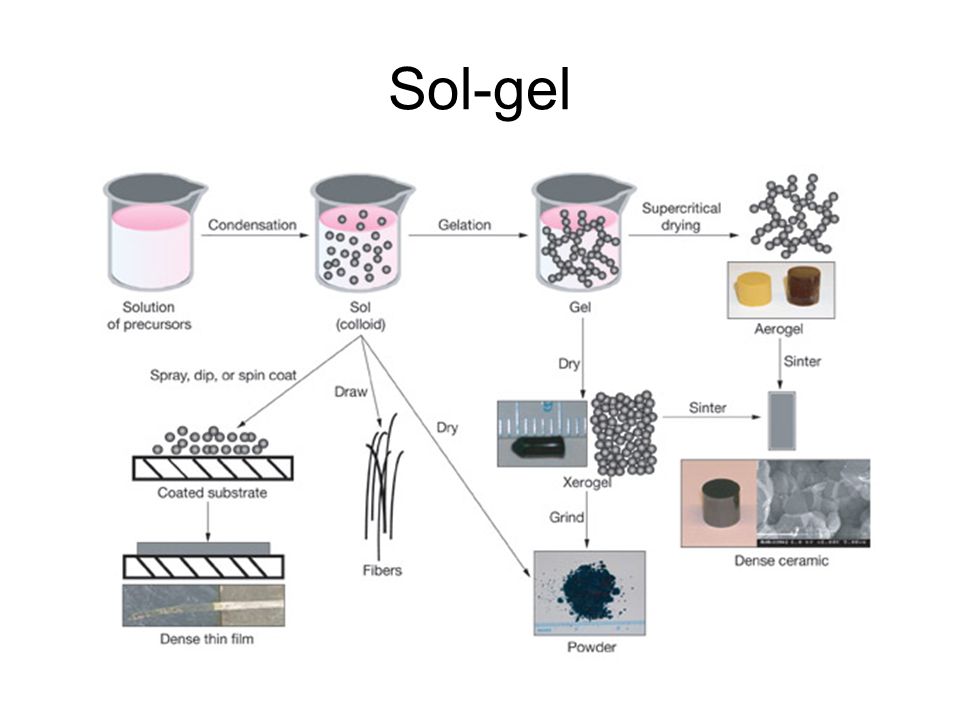

31 Sol-gel

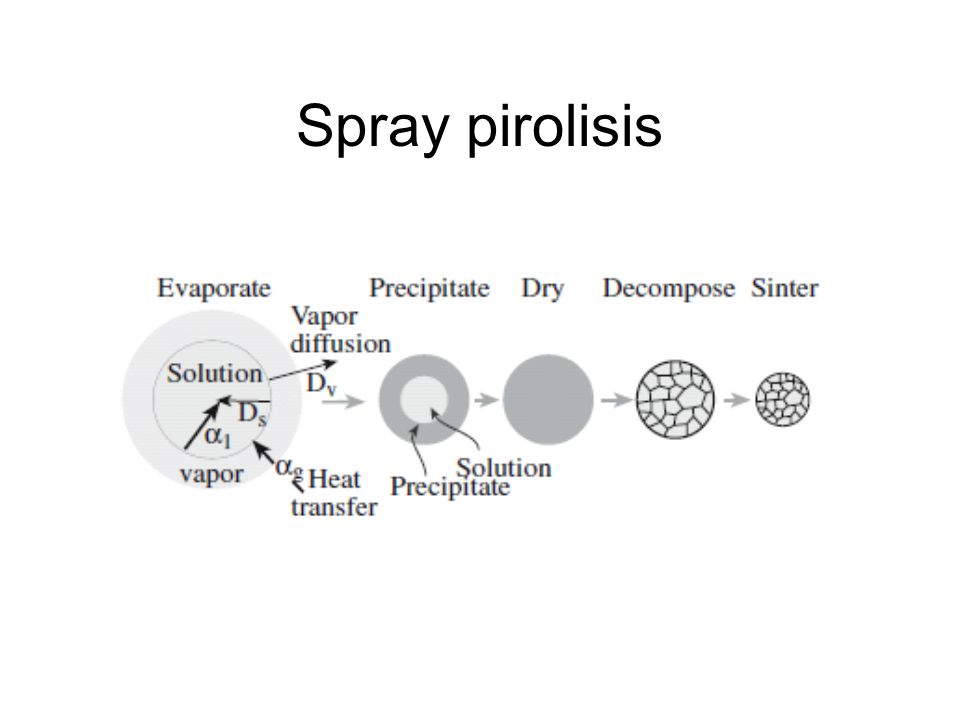

32 Spray pirolisis

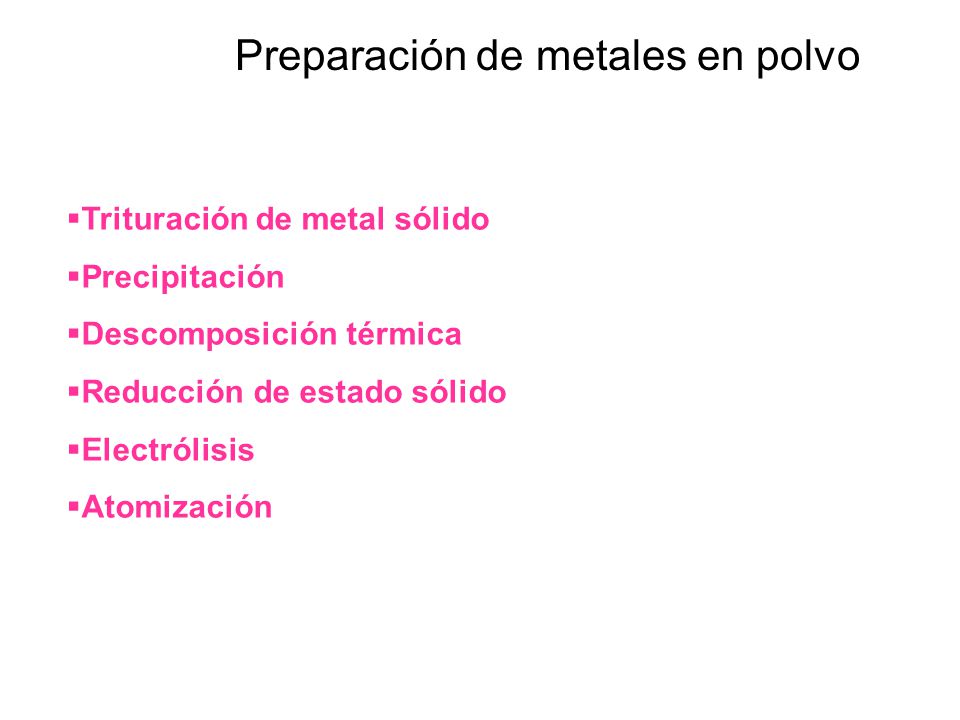

33 Preparación de metales en polvo
Trituración de metal sólido Precipitación Descomposición térmica Reducción de estado sólido Electrólisis Atomización

34 Atomización con gas inerte
Partículas esféricas Atomización con gas inerte

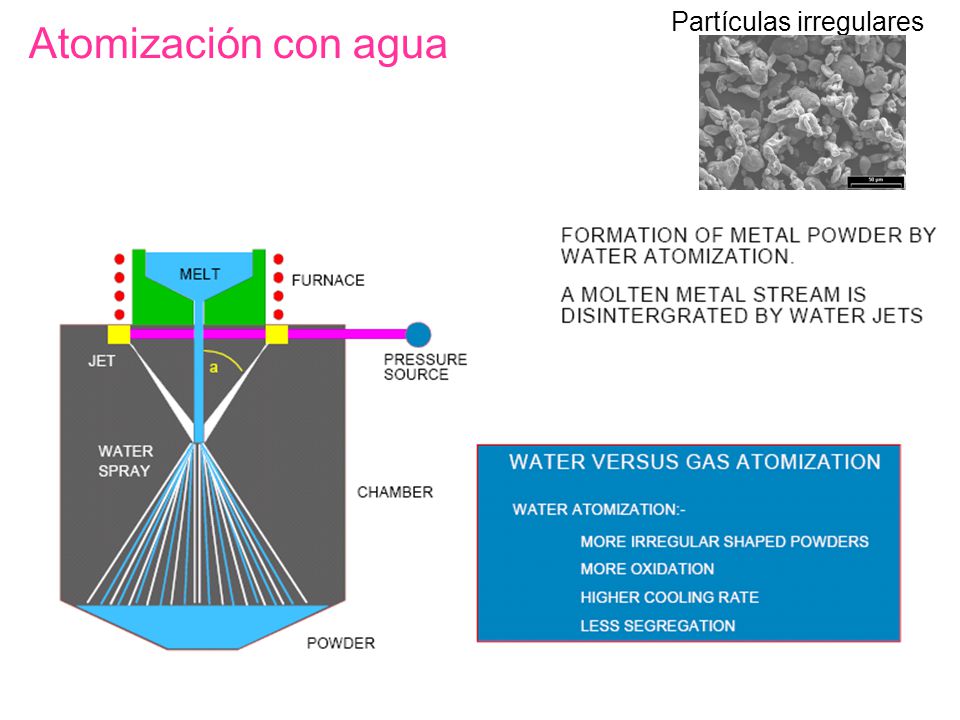

35 Partículas irregulares
Atomización con agua

36 Conformado

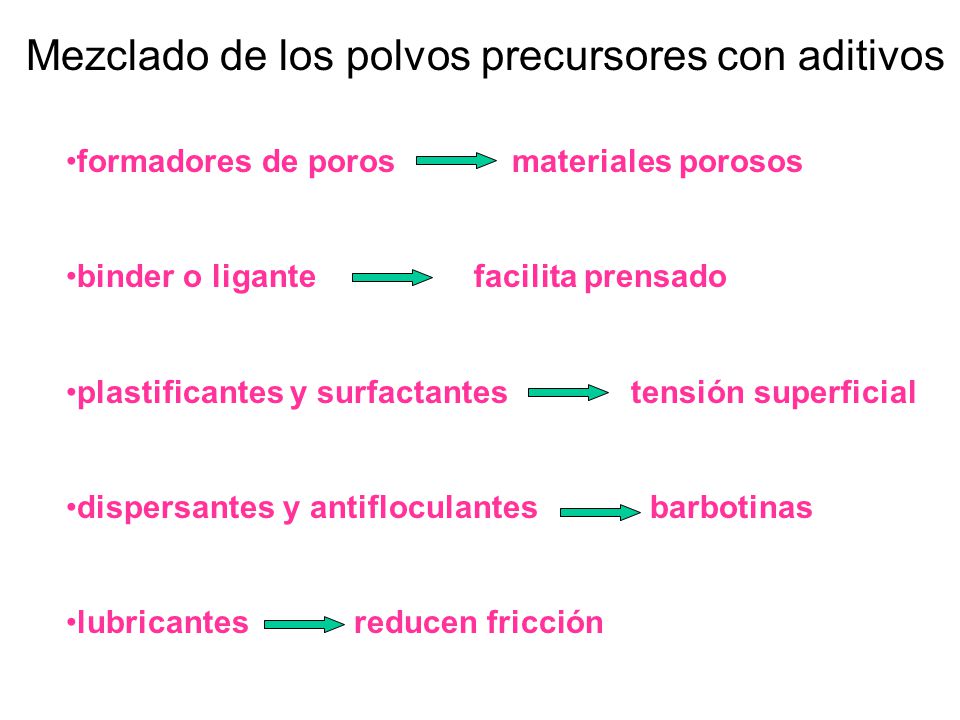

37 Mezclado de los polvos precursores con aditivos
formadores de poros materiales porosos binder o ligante facilita prensado plastificantes y surfactantes tensión superficial dispersantes y antifloculantes barbotinas lubricantes reducen fricción

38 Conformado del cuerpo verde

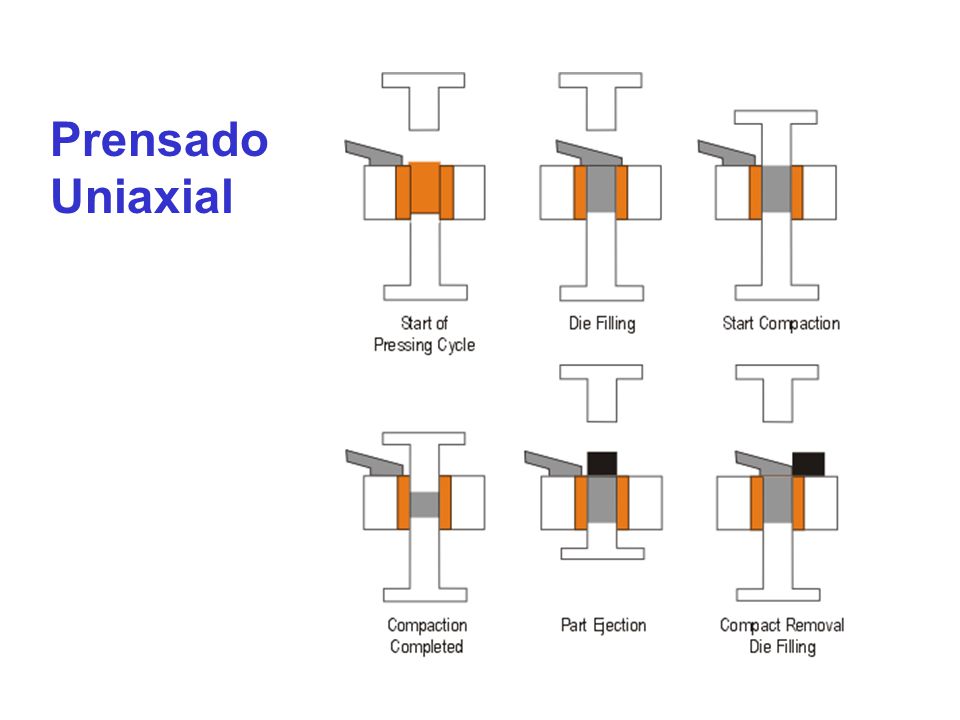

39 Prensado Uniaxial

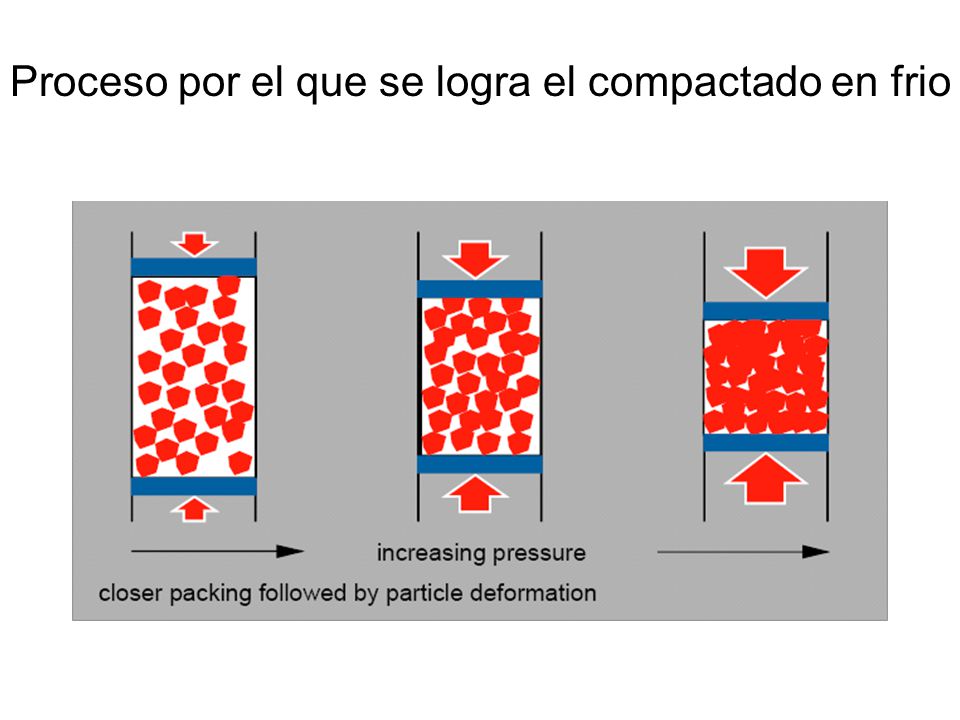

40 Proceso por el que se logra el compactado en frio

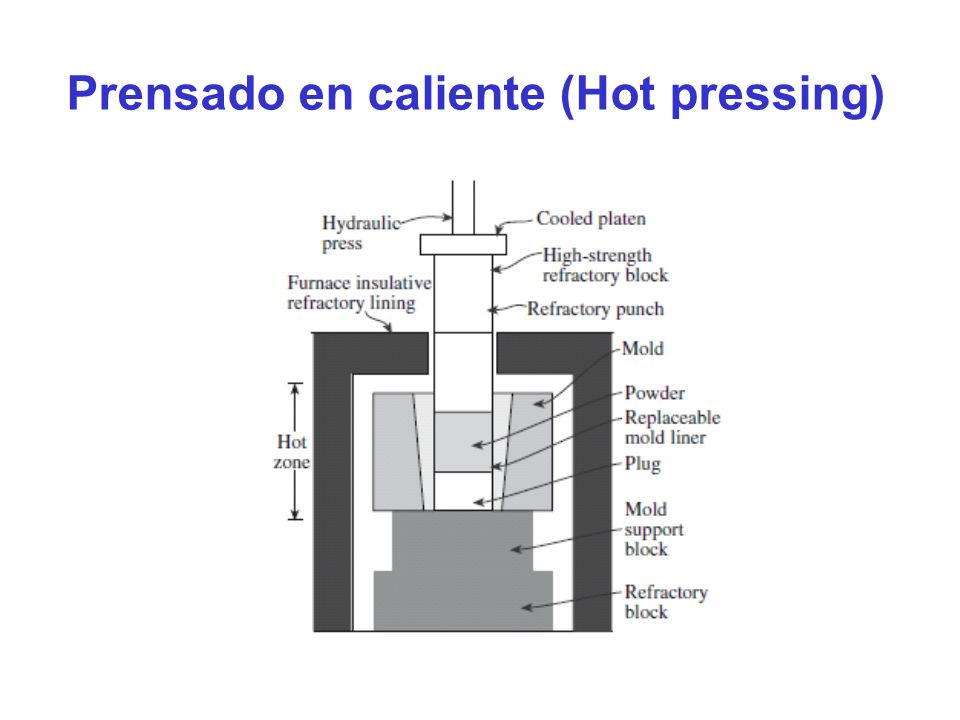

41 Prensado en caliente (Hot pressing)

42

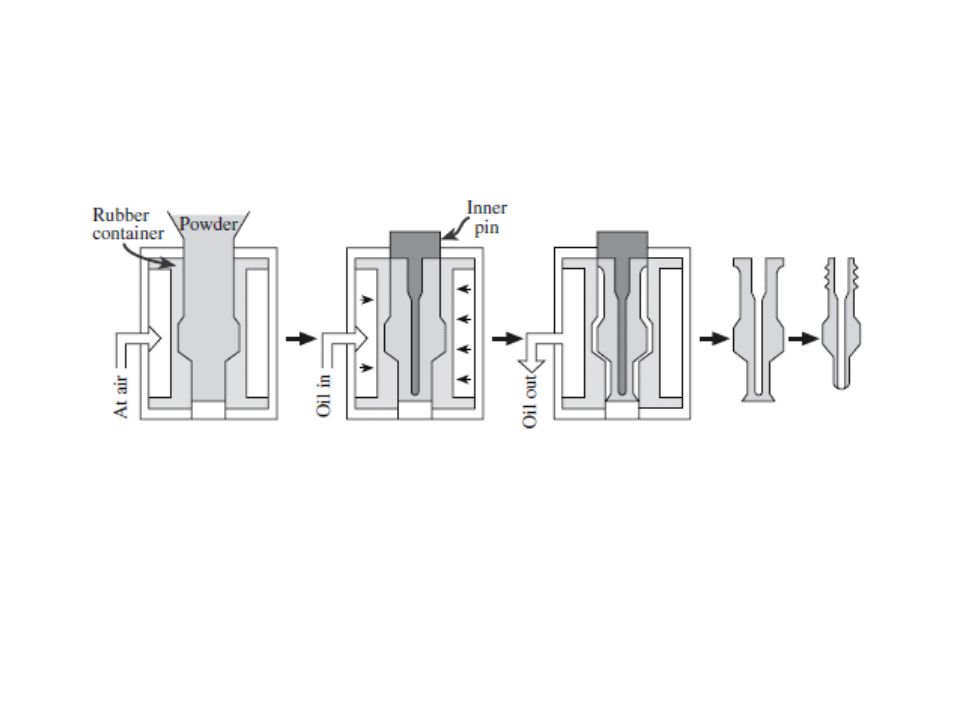

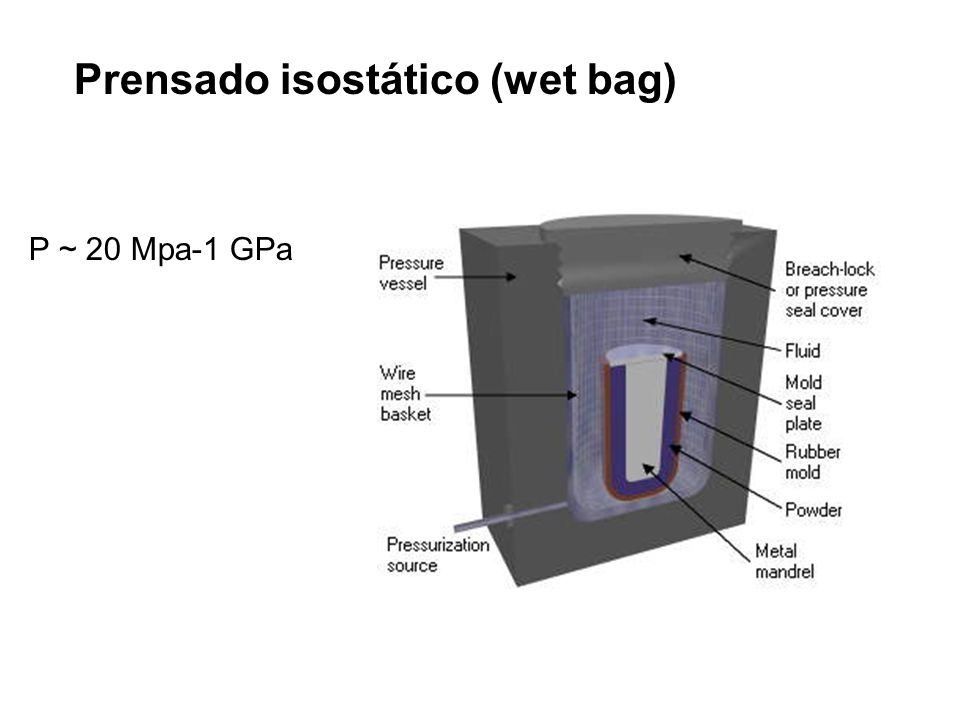

43 Prensado isostático (wet bag)
P ~ 20 Mpa-1 GPa

44

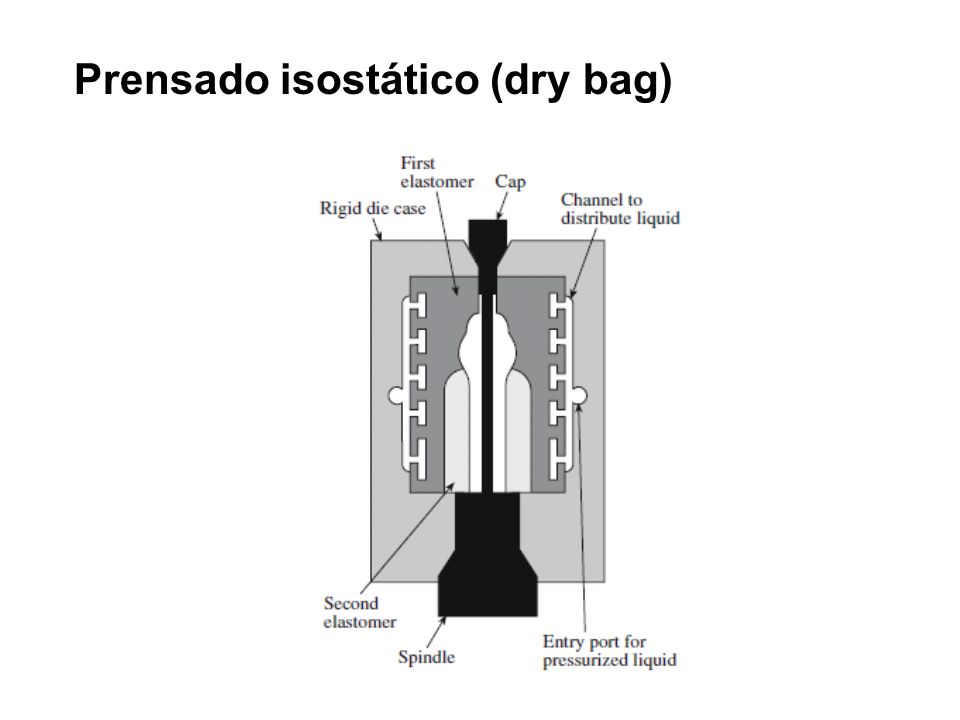

45 Prensado isostático (dry bag)

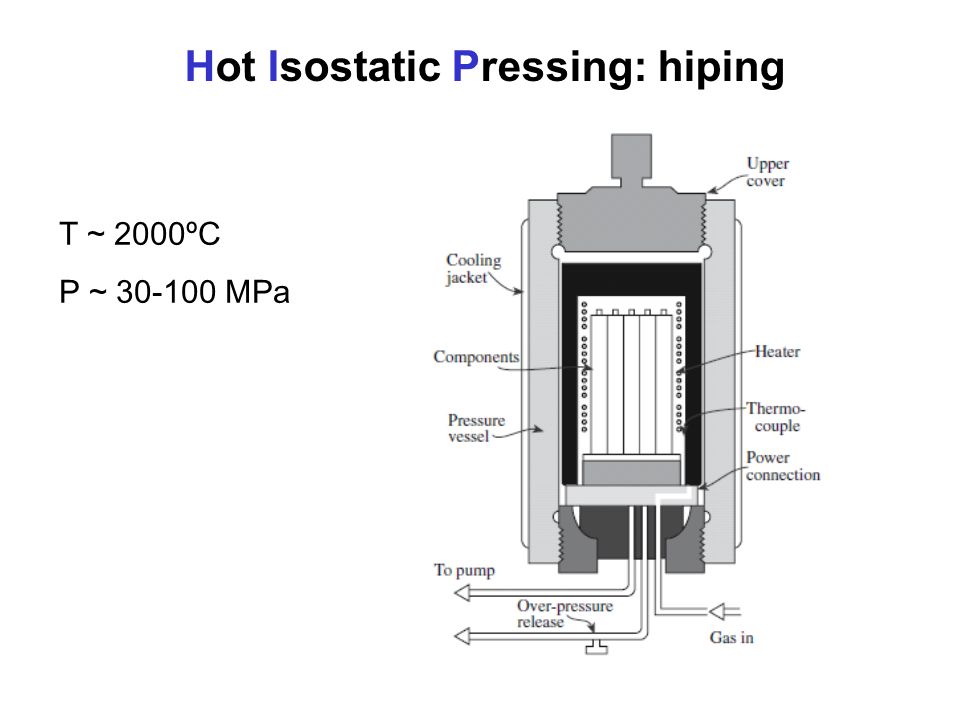

46 Hot Isostatic Pressing: hiping
T ~ 2000ºC P ~ MPa

47

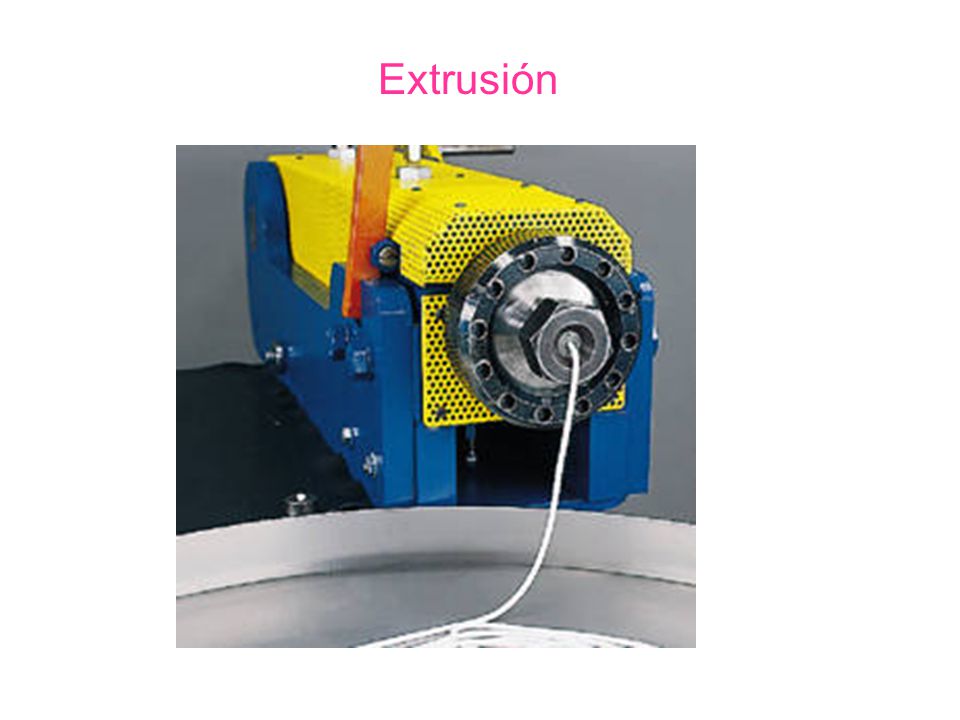

48 Extrusión

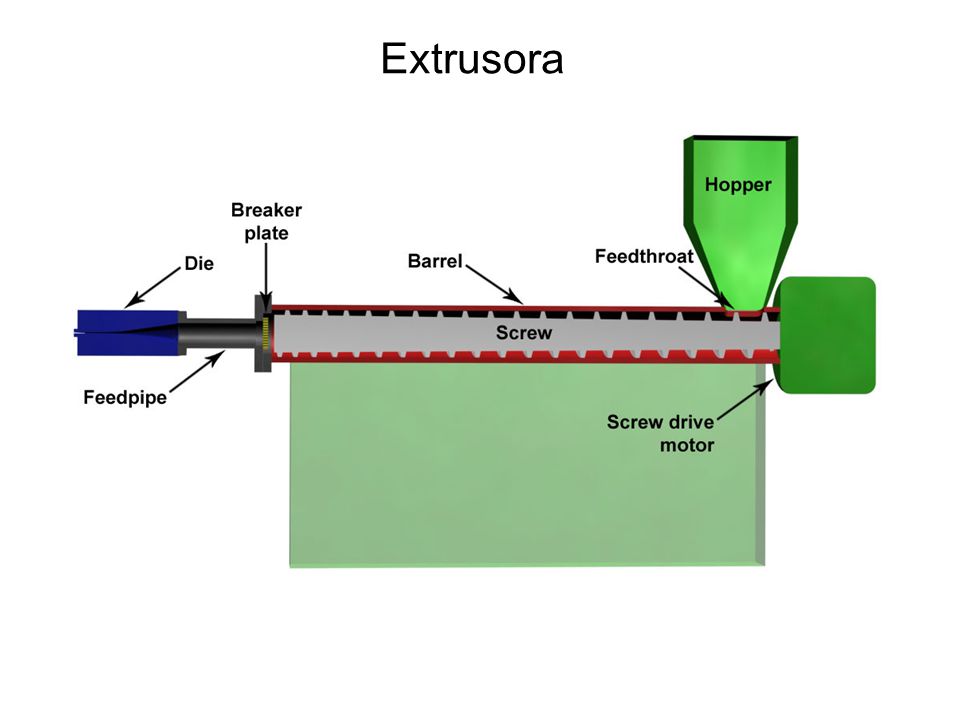

49 Extrusora

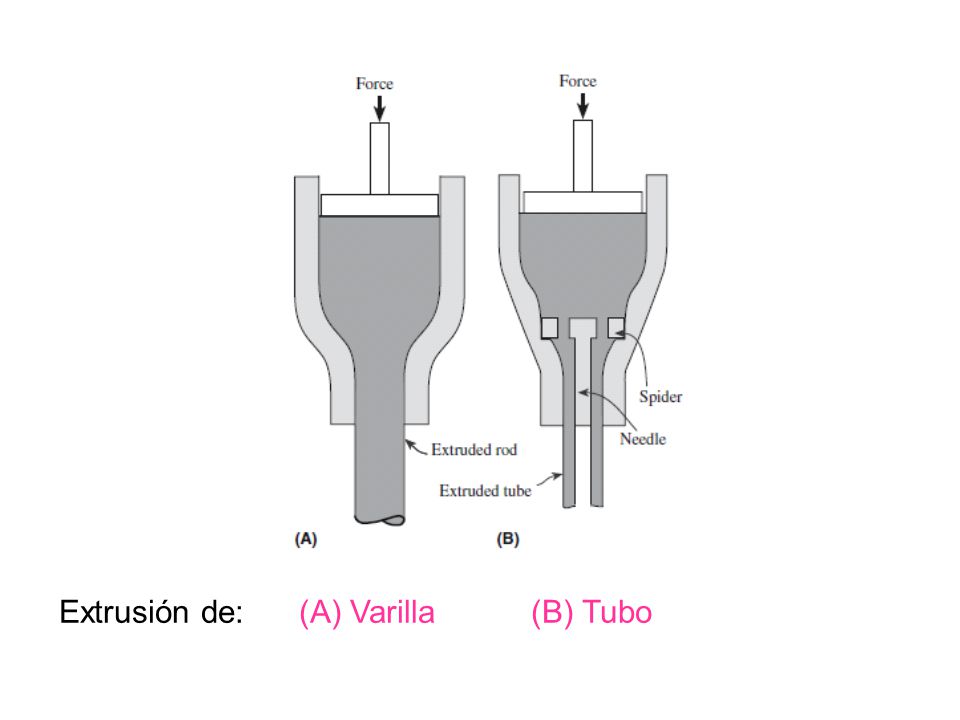

50 Extrusión de: (A) Varilla (B) Tubo

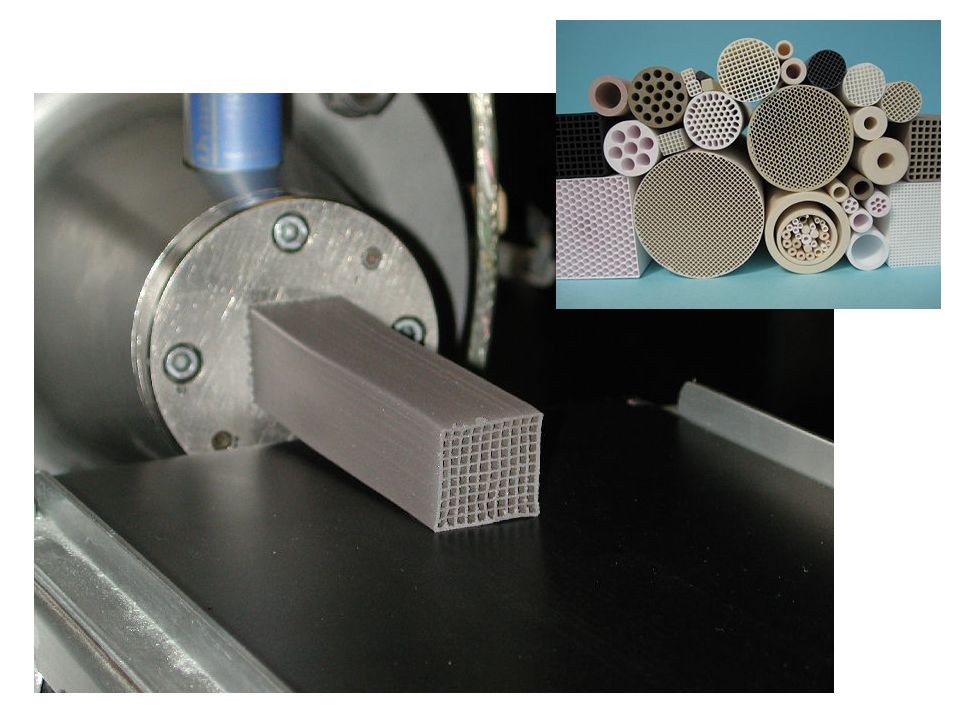

51

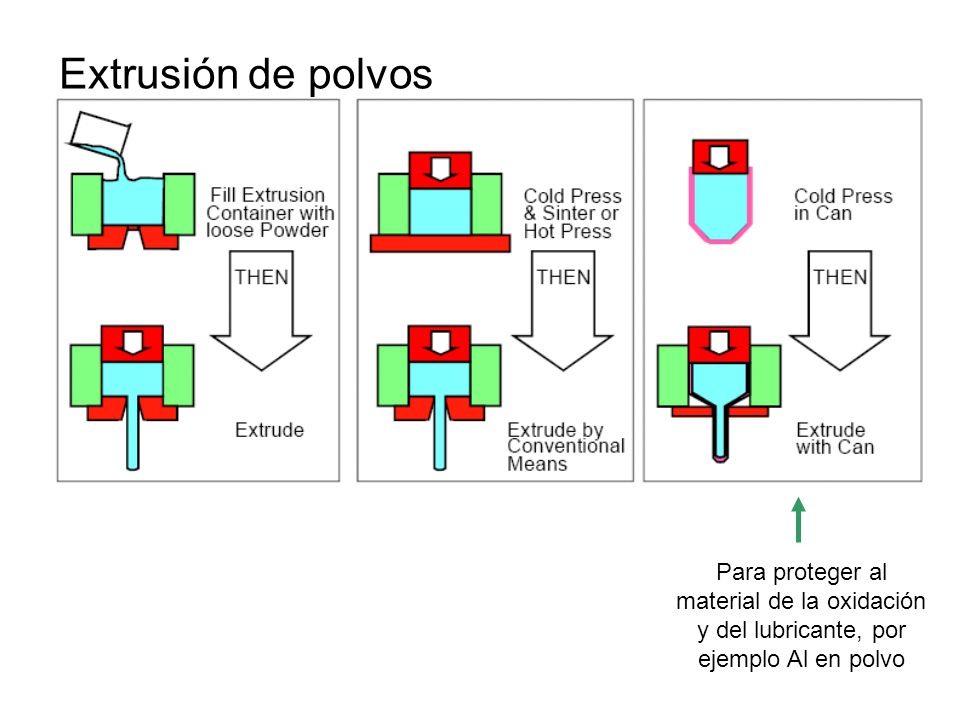

52 Extrusión de polvos Para proteger al material de la oxidación y del lubricante, por ejemplo Al en polvo

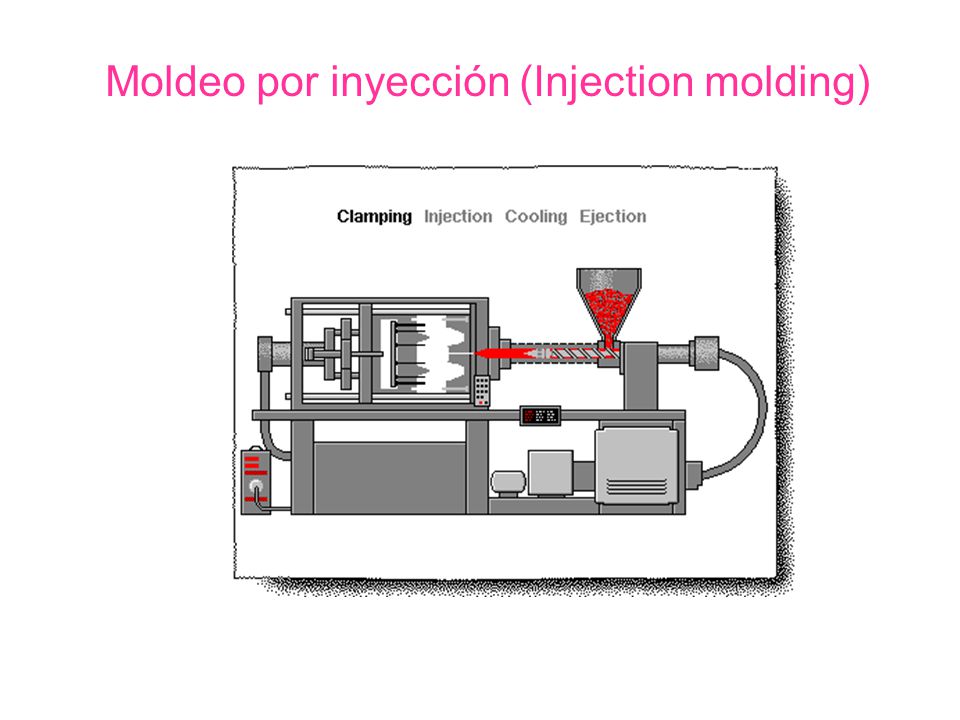

53 Moldeo por inyección (Injection molding)

54

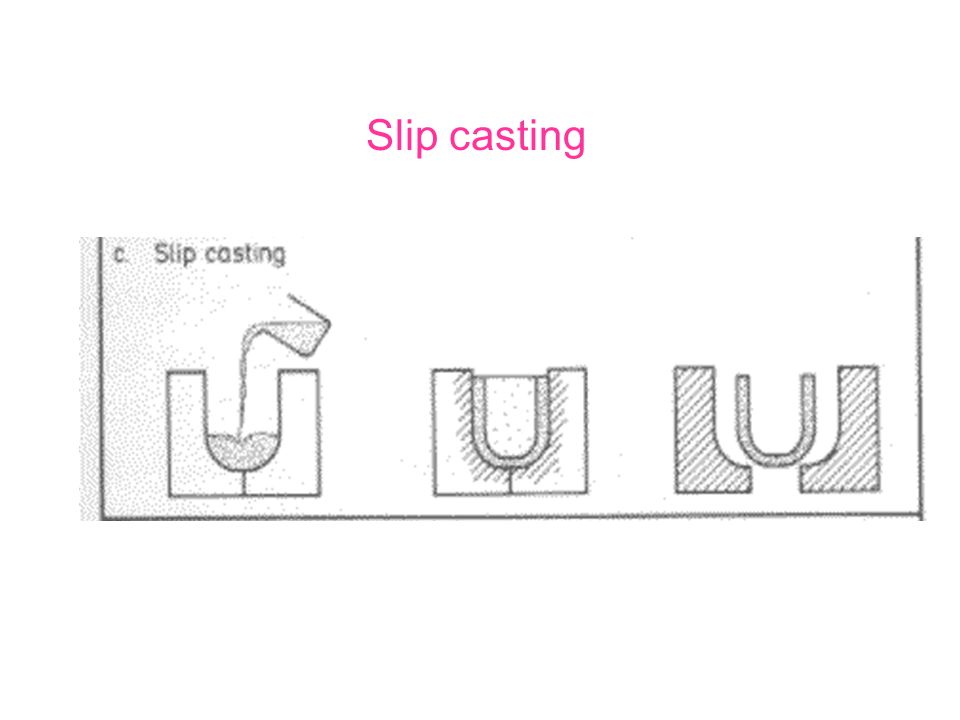

55 Slip casting

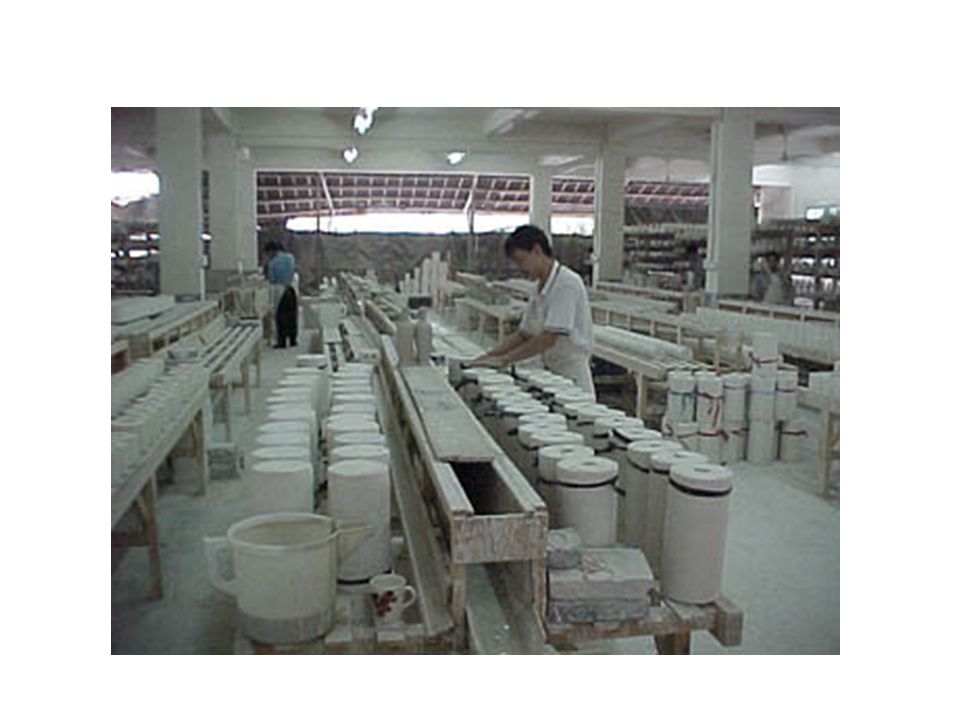

56

57 Laminado de polvos por PIT (Powder In Tube)

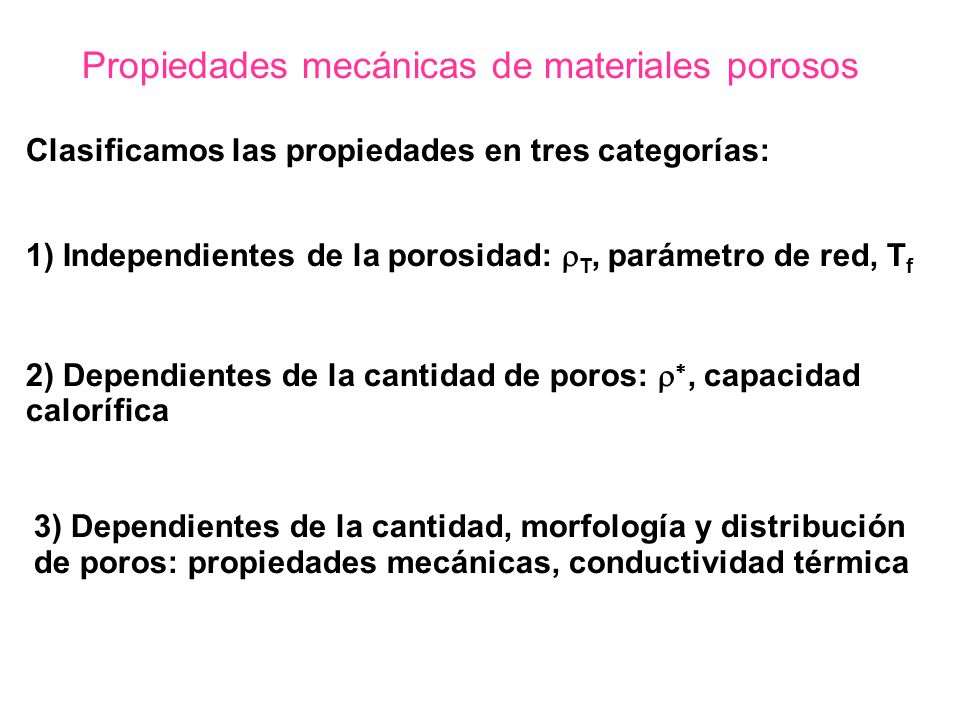

58 Propiedades mecánicas de materiales porosos
Clasificamos las propiedades en tres categorías: 1) Independientes de la porosidad: T, parámetro de red, Tf 2) Dependientes de la cantidad de poros: , capacidad calorífica 3) Dependientes de la cantidad, morfología y distribución de poros: propiedades mecánicas, conductividad térmica

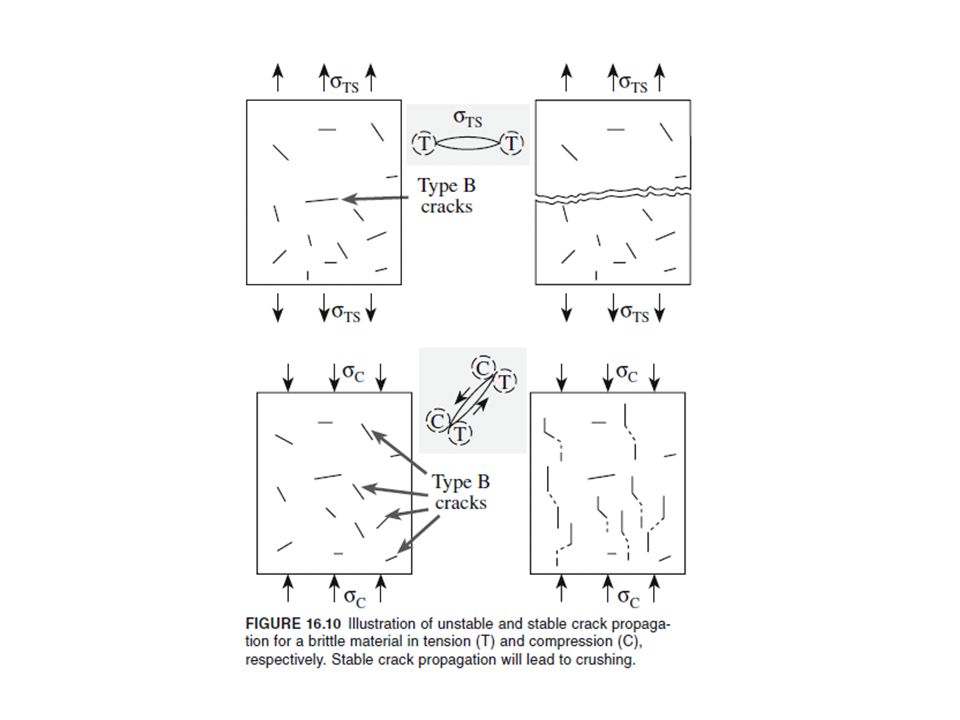

59

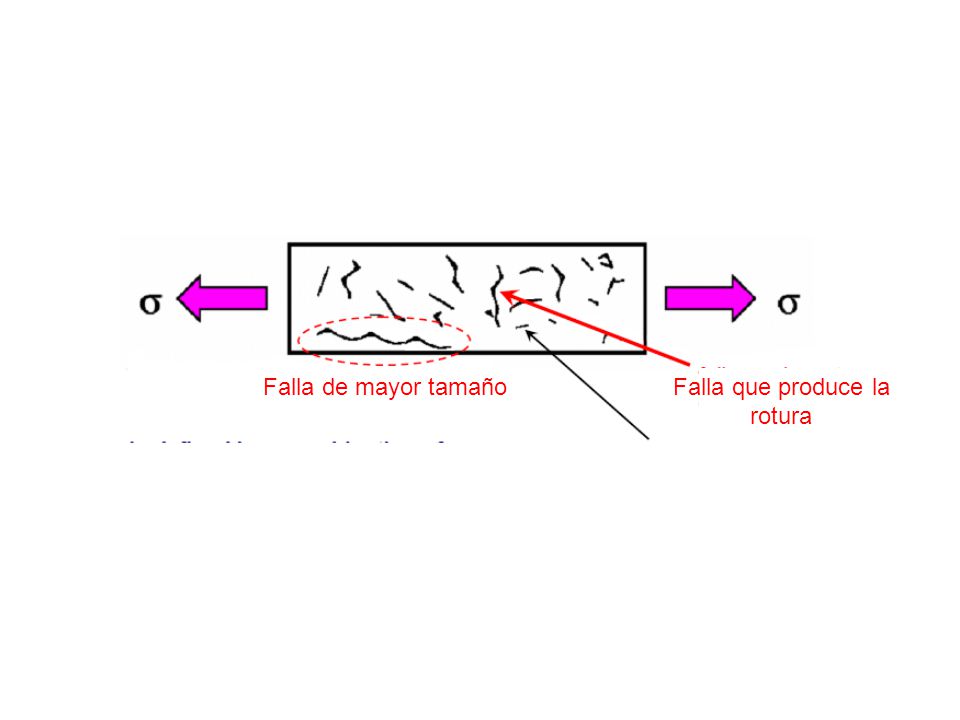

60 Falla que produce la rotura
Falla de mayor tamaño Falla que produce la rotura

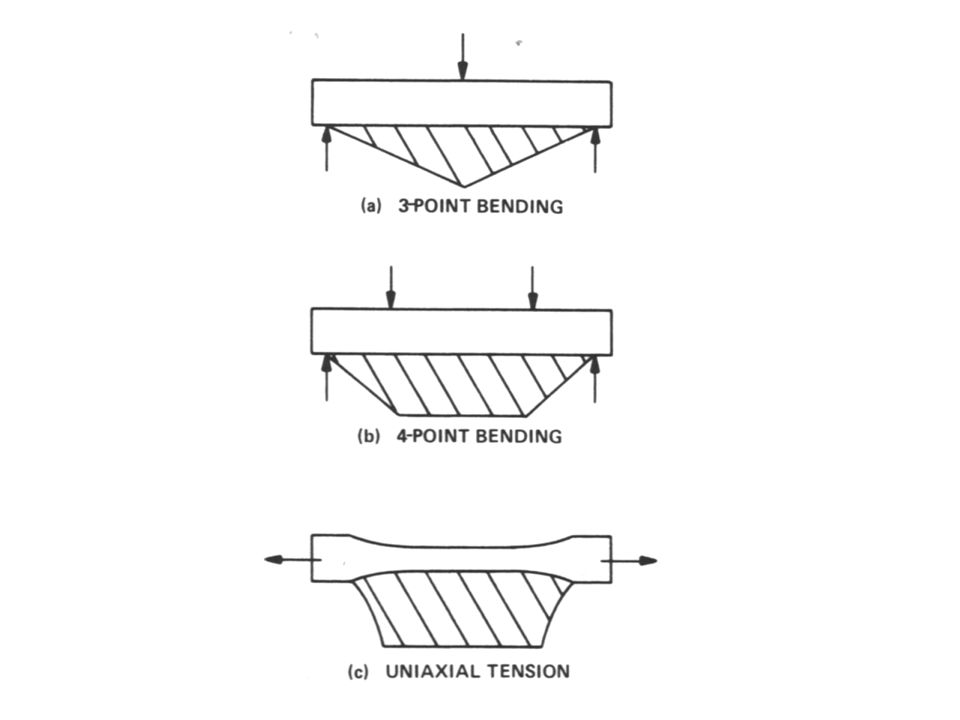

61

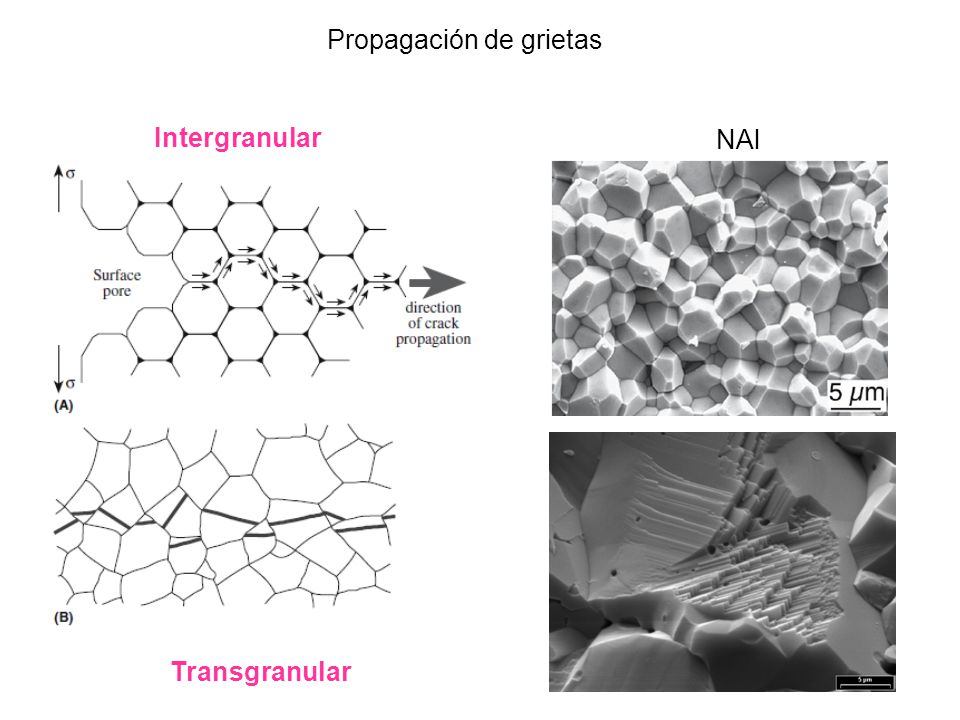

62 Propagación de grietas
Intergranular NAl Transgranular

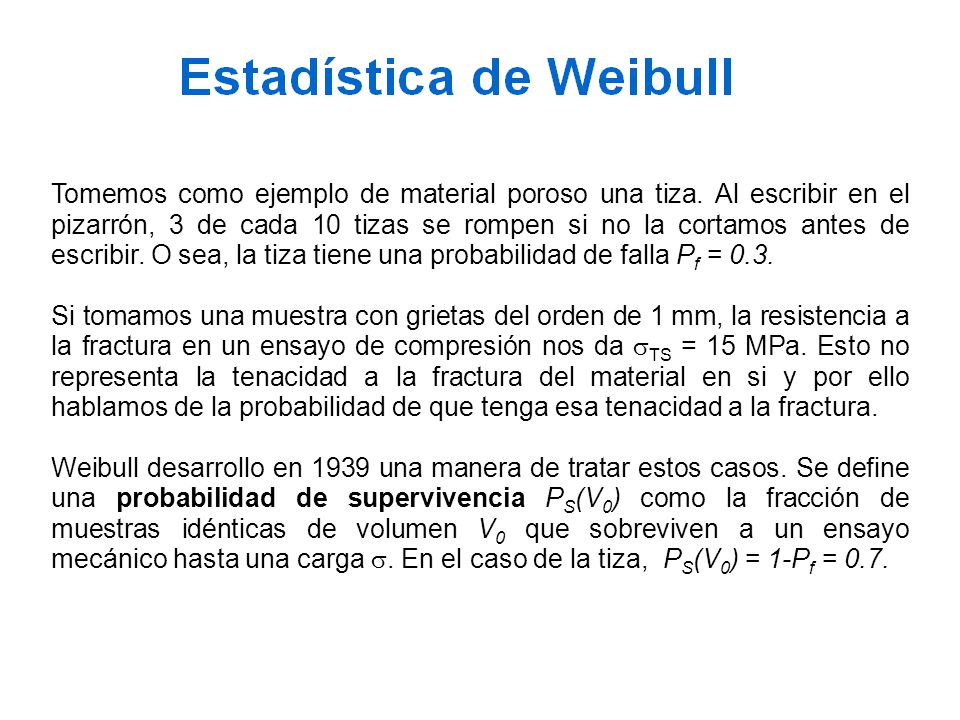

63 Tomemos como ejemplo de material poroso una tiza
Tomemos como ejemplo de material poroso una tiza. Al escribir en el pizarrón, 3 de cada 10 tizas se rompen si no la cortamos antes de escribir. O sea, la tiza tiene una probabilidad de falla Pf = 0.3. Si tomamos una muestra con grietas del orden de 1 mm, la resistencia a la fractura en un ensayo de compresión nos da TS = 15 MPa. Esto no representa la tenacidad a la fractura del material en si y por ello hablamos de la probabilidad de que tenga esa tenacidad a la fractura. Weibull desarrollo en 1939 una manera de tratar estos casos. Se define una probabilidad de supervivencia PS(V0) como la fracción de muestras idénticas de volumen V0 que sobreviven a un ensayo mecánico hasta una carga . En el caso de la tiza, PS(V0) = 1-Pf = 0.7.

64

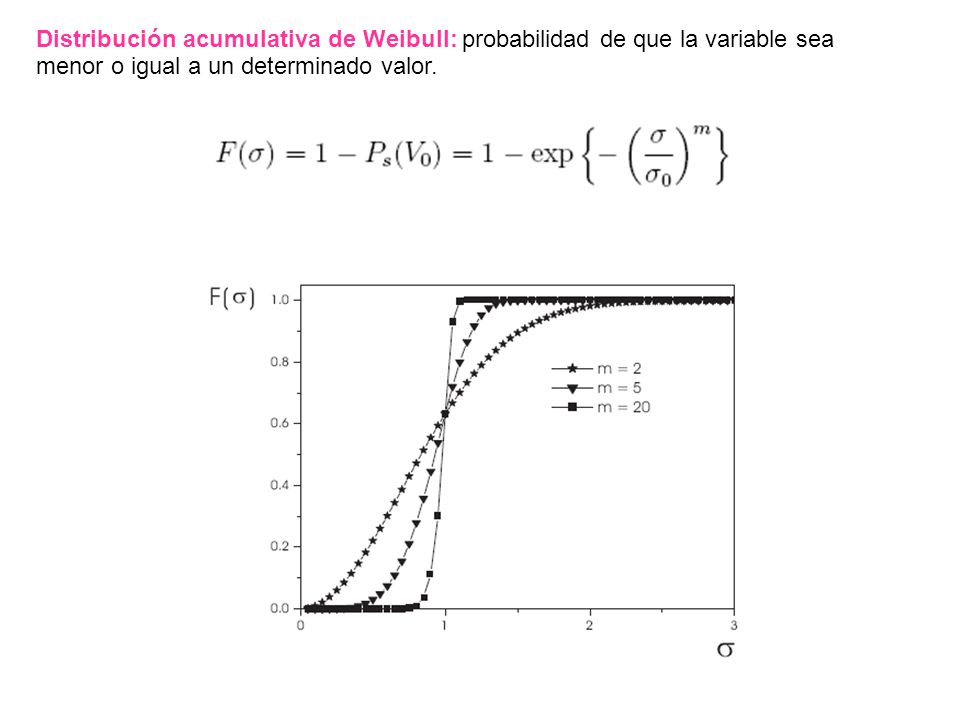

65 Distribución acumulativa de Weibull: probabilidad de que la variable sea menor o igual a un determinado valor.

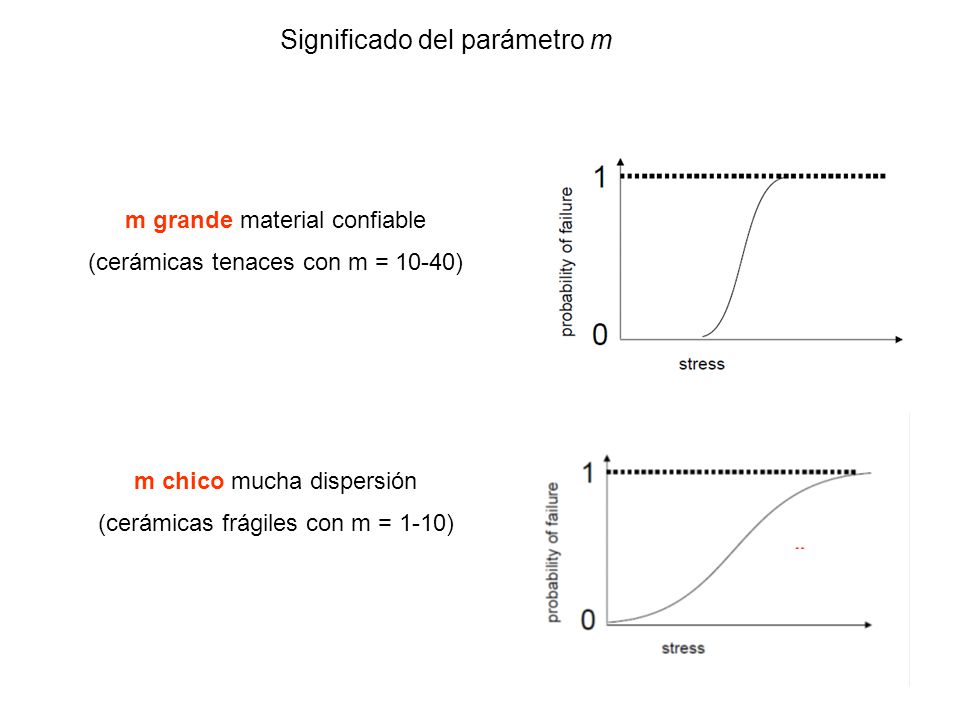

66 Significado del parámetro m
m grande material confiable (cerámicas tenaces con m = 10-40) m chico mucha dispersión (cerámicas frágiles con m = 1-10)
