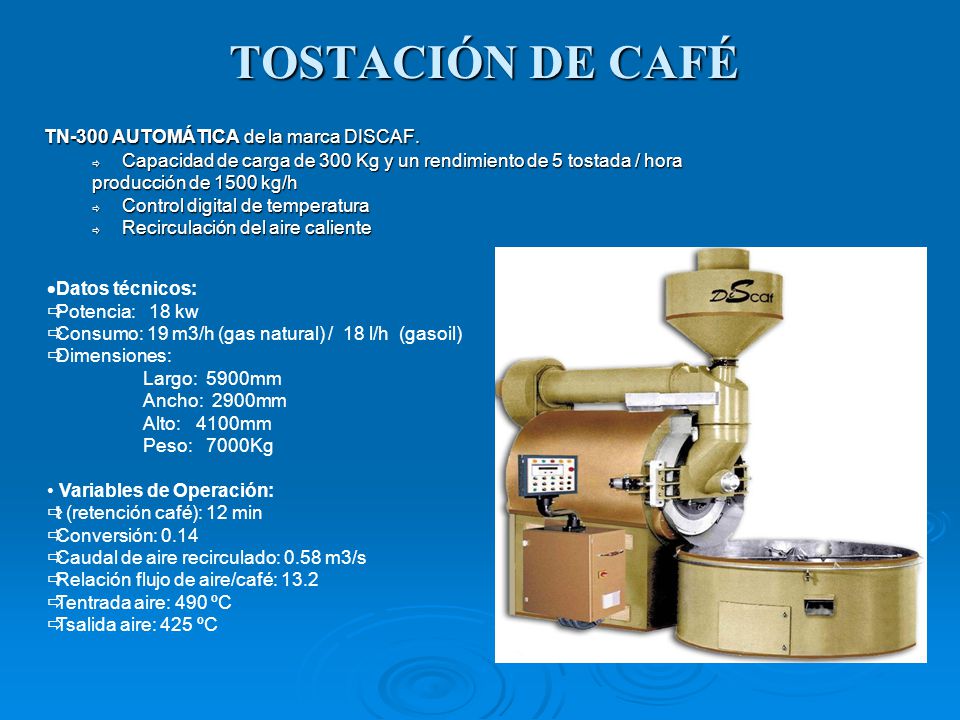

TOSTACIÓN DE CAFÉ TN-300 AUTOMÁTICA de la marca DISCAF.
Capacidad de carga de 300 Kg y un rendimiento de 5 tostada / hora producción de 1500 kg/h Control digital de temperatura Recirculación del aire caliente Datos técnicos: Potencia: 18 kw Consumo: 19 m3/h (gas natural) / 18 l/h (gasoil) Dimensiones: Largo: 5900mm Ancho: 2900mm Alto: mm Peso: Kg Variables de Operación: t (retención café): 12 min Conversión: 0.14 Caudal de aire recirculado: 0.58 m3/s Relación flujo de aire/café: 13.2 Tentrada aire: 490 ºC Tsalida aire: 425 ºC
2
Diseño del extractor. Etapas teóricas: 3.16 Eficacia: 40%
Etapas reales: 8 Compartimentos: 9 Carga por etapa: Kg café Kg agua Volumen: 7.7 m3 D externo: 2.7 m D interno: 0.9 m Altura: 1.5 m
3

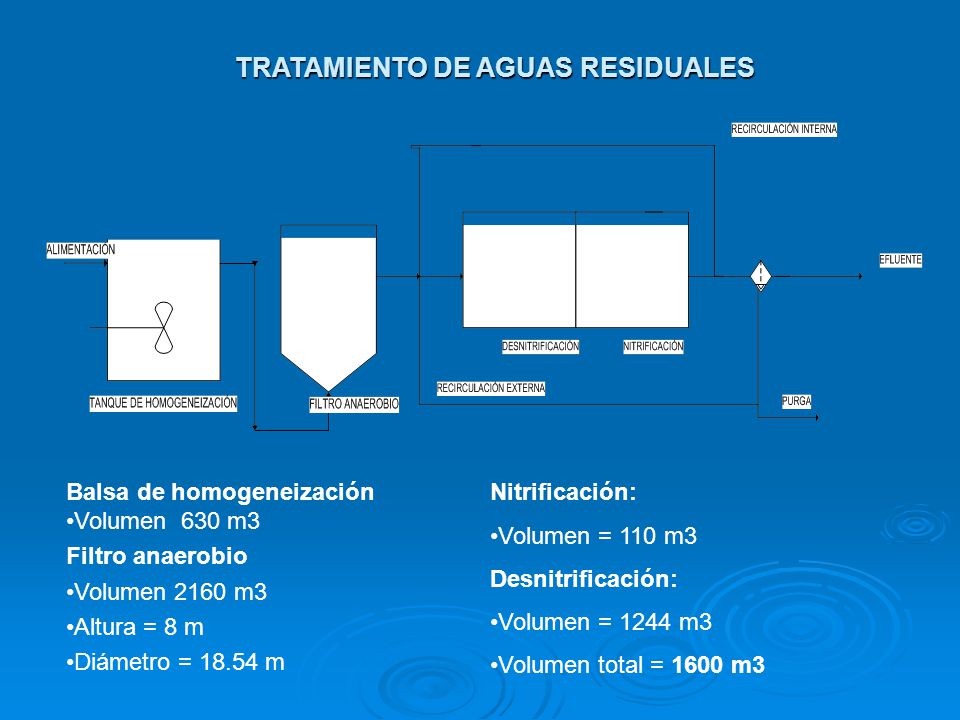

TRATAMIENTO DE AGUAS RESIDUALES
Balsa de homogeneización Volumen 630 m3 Filtro anaerobio Volumen 2160 m3 Altura = 8 m Diámetro = m Nitrificación: Volumen = 110 m3 Desnitrificación: Volumen = 1244 m3 Volumen total = 1600 m3
4

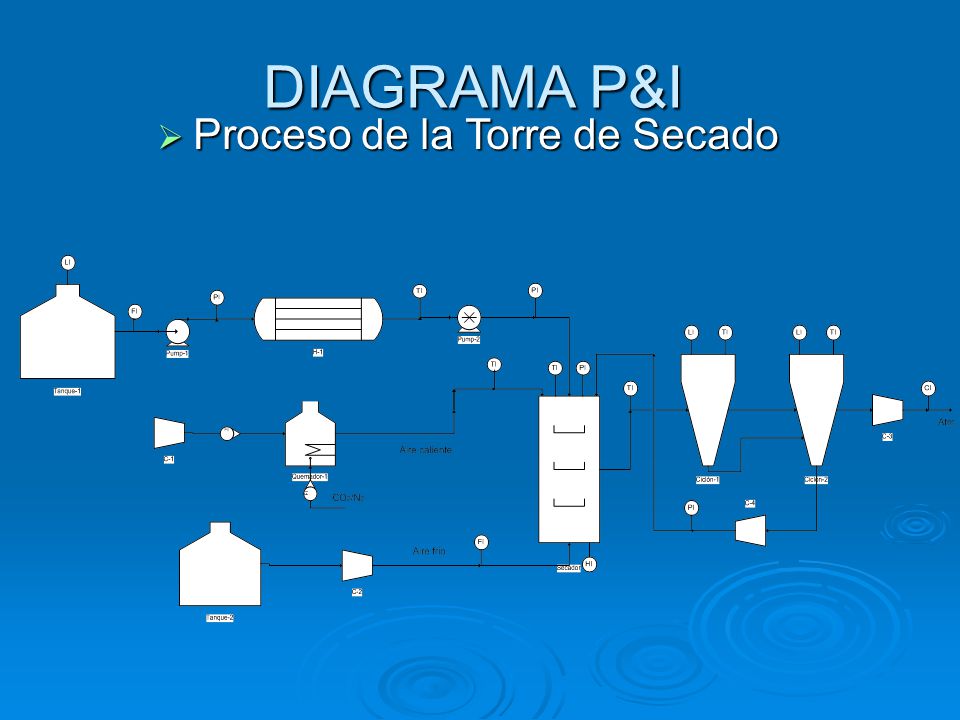

DIAGRAMA P&I Proceso de la Torre de Secado
