1 Diploma de Estudios Avanzados (D.E.A.)
JOSÉ MORA ALMERICH Departamento de Física Aplicada UNIVERSITAT DE VALÈNCIA 21 de Noviembre del 2001 jmoraa uv.es

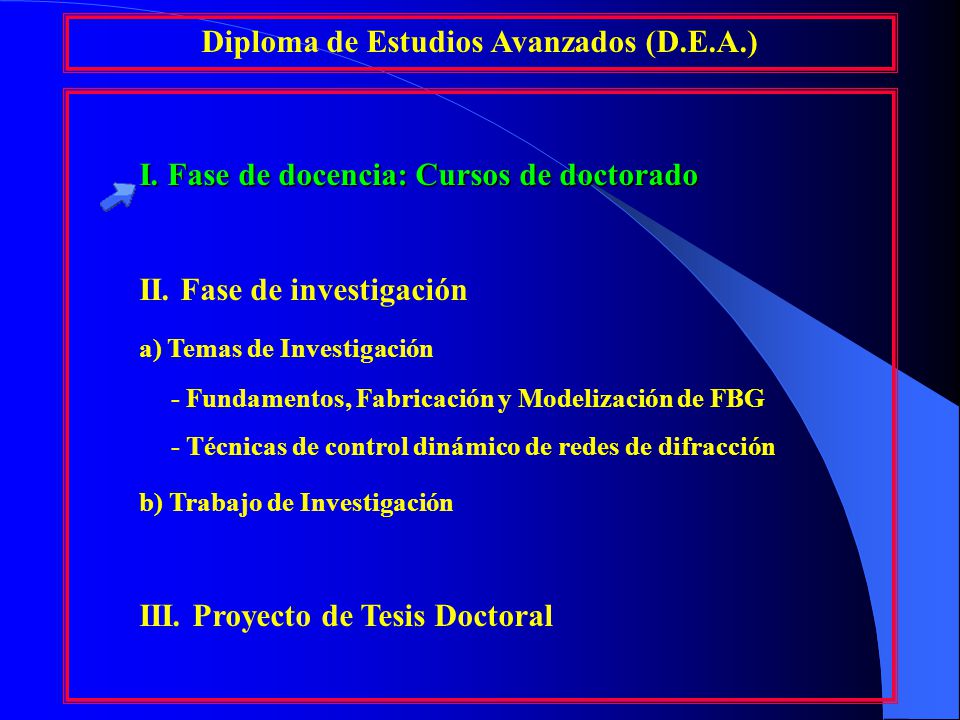

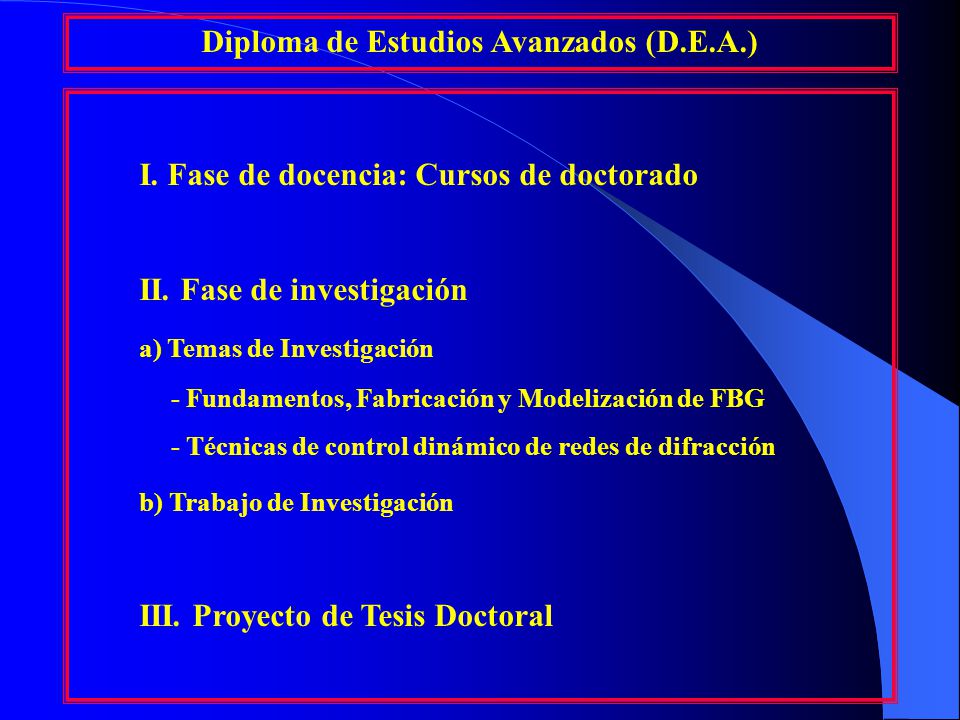

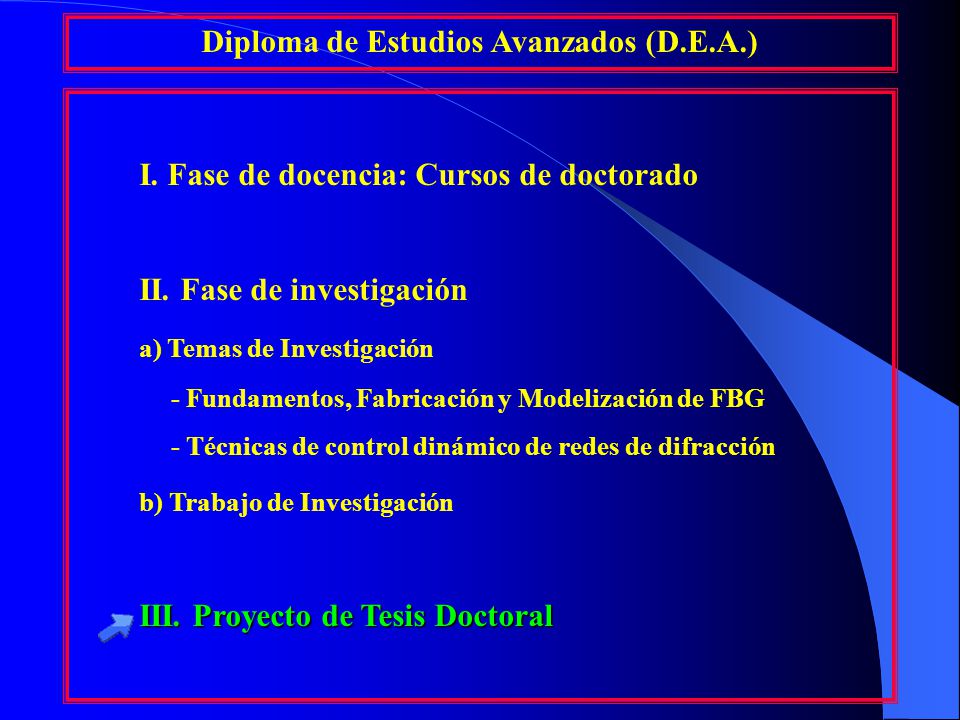

2 Diploma de Estudios Avanzados (D.E.A.)
I. Fase de docencia: Cursos de doctorado II. Fase de investigación a) Temas de Investigación - Fundamentos, Fabricación y Modelización de FBG - Técnicas de control dinámico de redes de difracción b) Trabajo de Investigación III. Proyecto de Tesis Doctoral

3 Diploma de Estudios Avanzados (D.E.A.)
I. Fase de docencia: Cursos de doctorado II. Fase de investigación a) Temas de Investigación - Fundamentos, Fabricación y Modelización de FBG - Técnicas de control dinámico de redes de difracción b) Trabajo de Investigación III. Proyecto de Tesis Doctoral

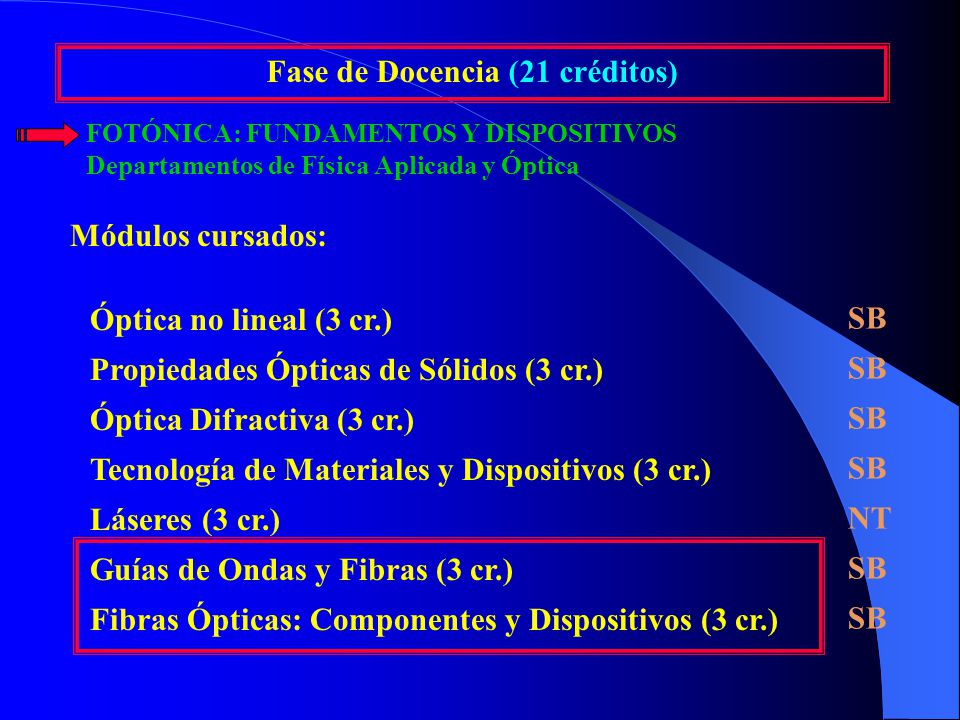

4 Fase de Docencia (21 créditos)
FOTÓNICA: FUNDAMENTOS Y DISPOSITIVOS Departamentos de Física Aplicada y Óptica Módulos cursados: Óptica no lineal (3 cr.) Propiedades Ópticas de Sólidos (3 cr.) Óptica Difractiva (3 cr.) Tecnología de Materiales y Dispositivos (3 cr.) Láseres (3 cr.) Guías de Ondas y Fibras (3 cr.) Fibras Ópticas: Componentes y Dispositivos (3 cr.) SB NT

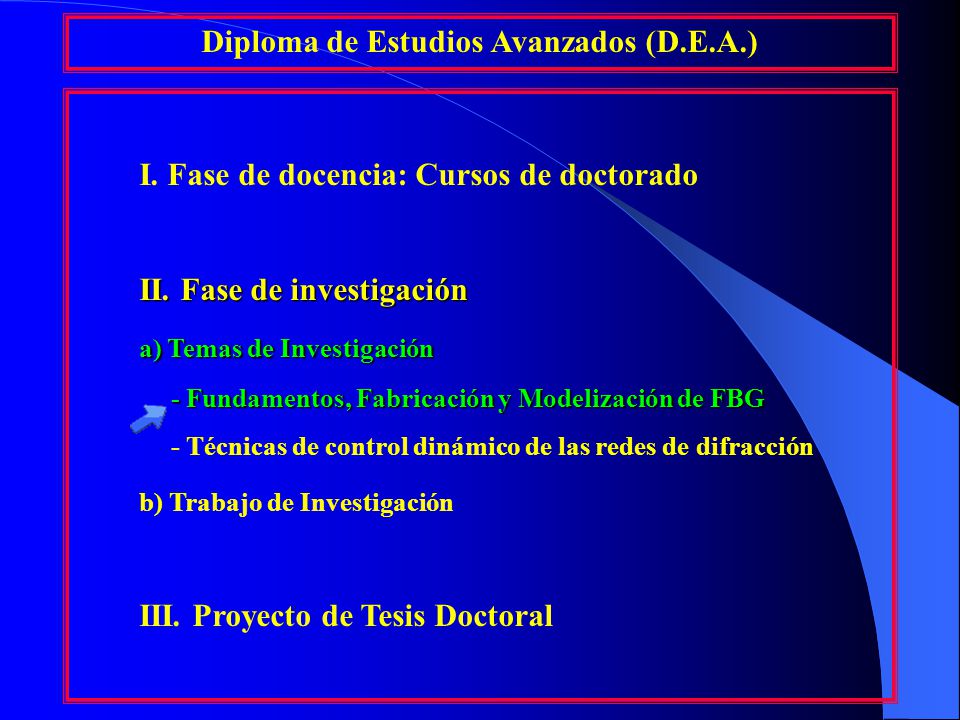

5 Diploma de Estudios Avanzados (D.E.A.)
I. Fase de docencia: Cursos de doctorado II. Fase de investigación a) Temas de Investigación - Fundamentos, Fabricación y Modelización de FBG - Técnicas de control dinámico de las redes de difracción b) Trabajo de Investigación III. Proyecto de Tesis Doctoral

6 + - - = 2 / Red  BRAGG = 2 nmodal Red

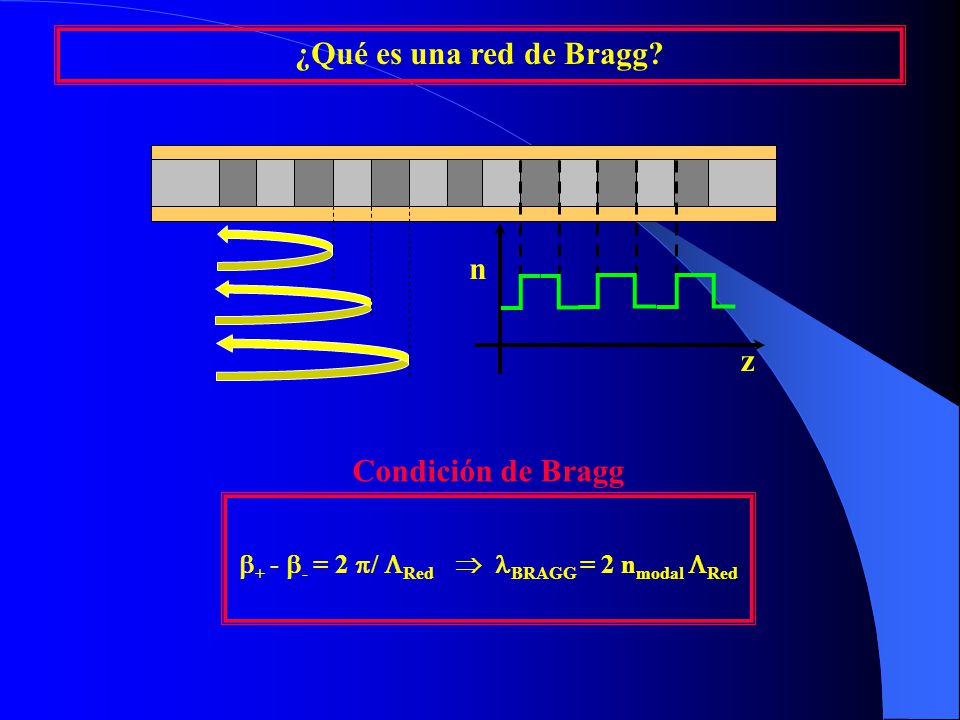

¿Qué es una red de Bragg? z n + - - = 2 / Red  BRAGG = 2 nmodal Red Condición de Bragg

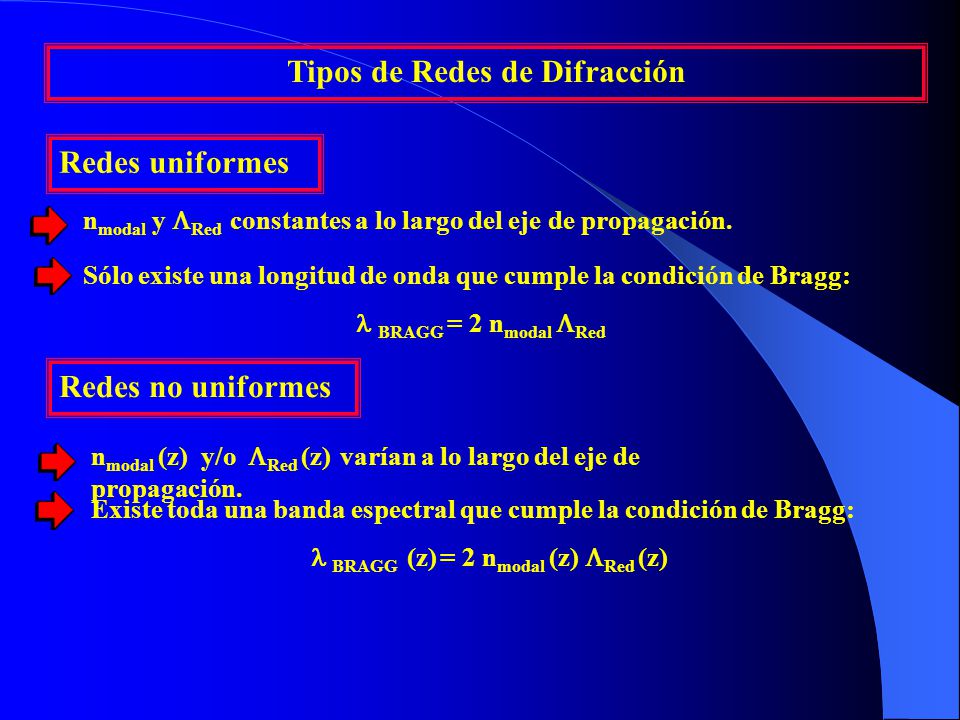

7 Tipos de Redes de Difracción
Redes uniformes nmodal y LRed constantes a lo largo del eje de propagación. Sólo existe una longitud de onda que cumple la condición de Bragg:  BRAGG = 2 nmodal Red Redes no uniformes nmodal (z) y/o LRed (z) varían a lo largo del eje de propagación. Existe toda una banda espectral que cumple la condición de Bragg:  BRAGG (z) = 2 nmodal (z) Red (z)

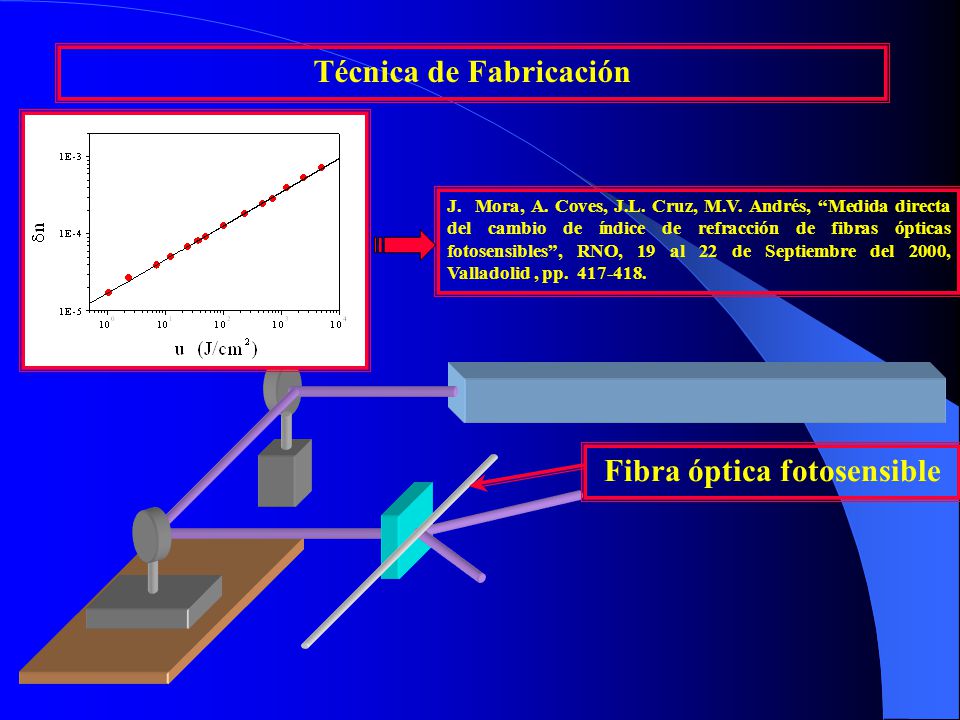

8 Técnica de Fabricación
J. Mora, A. Coves, J.L. Cruz, M.V. Andrés, “Medida directa del cambio de índice de refracción de fibras ópticas fotosensibles”, RNO, 19 al 22 de Septiembre del 2000, Valladolid , pp Fibra óptica fotosensible

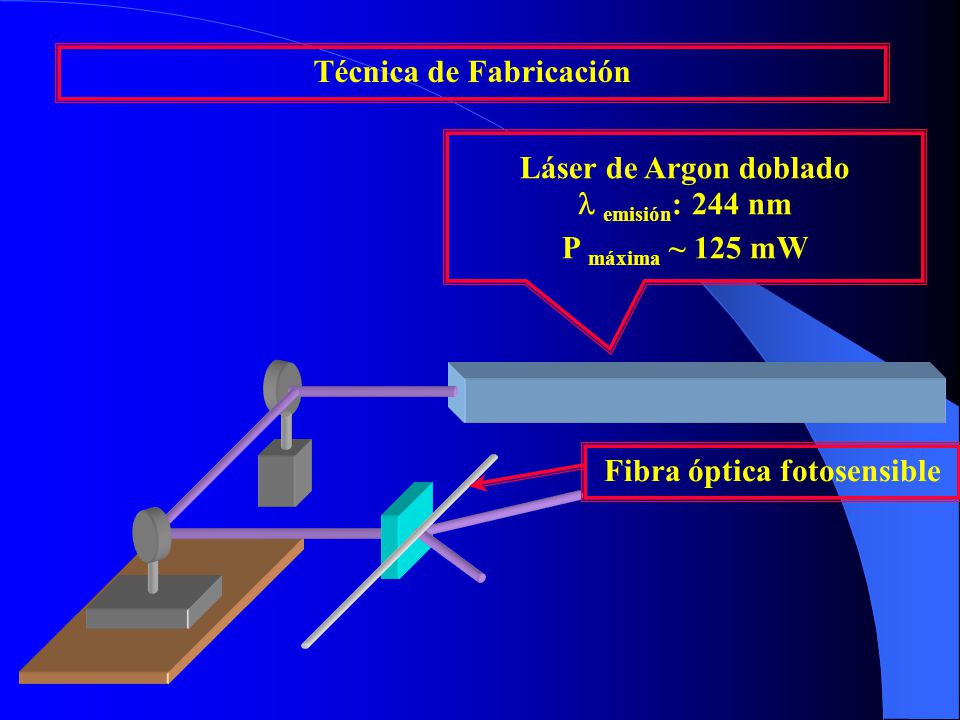

9 Técnica de Fabricación
Láser de Argon doblado  emisión: 244 nm P máxima ~ 125 mW Fibra óptica fotosensible

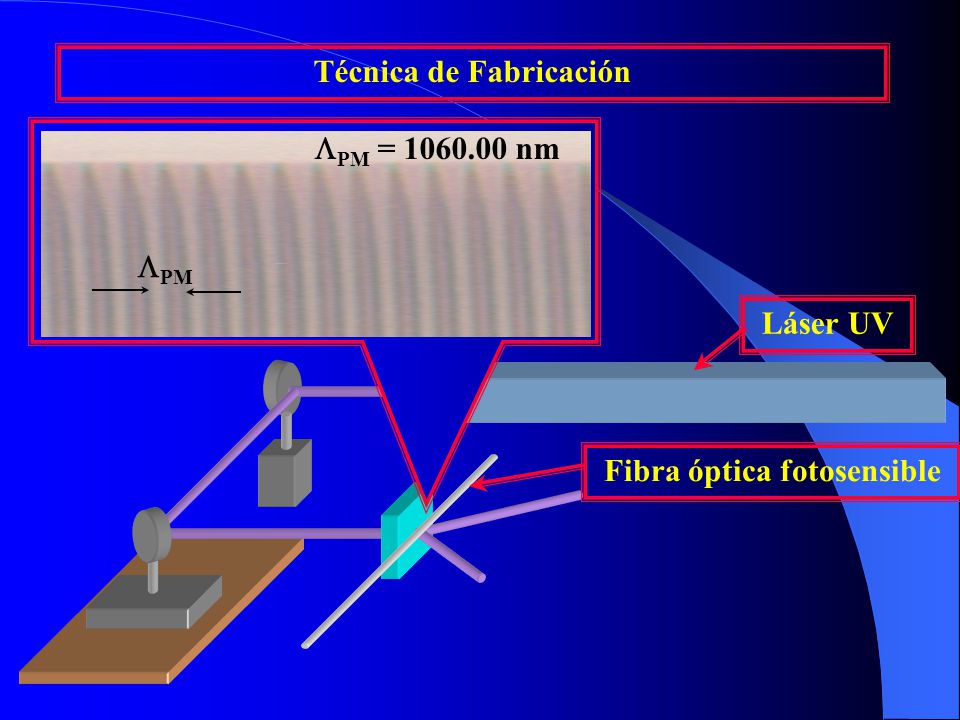

10 Técnica de Fabricación
PM = nm PM Láser UV Fibra óptica fotosensible

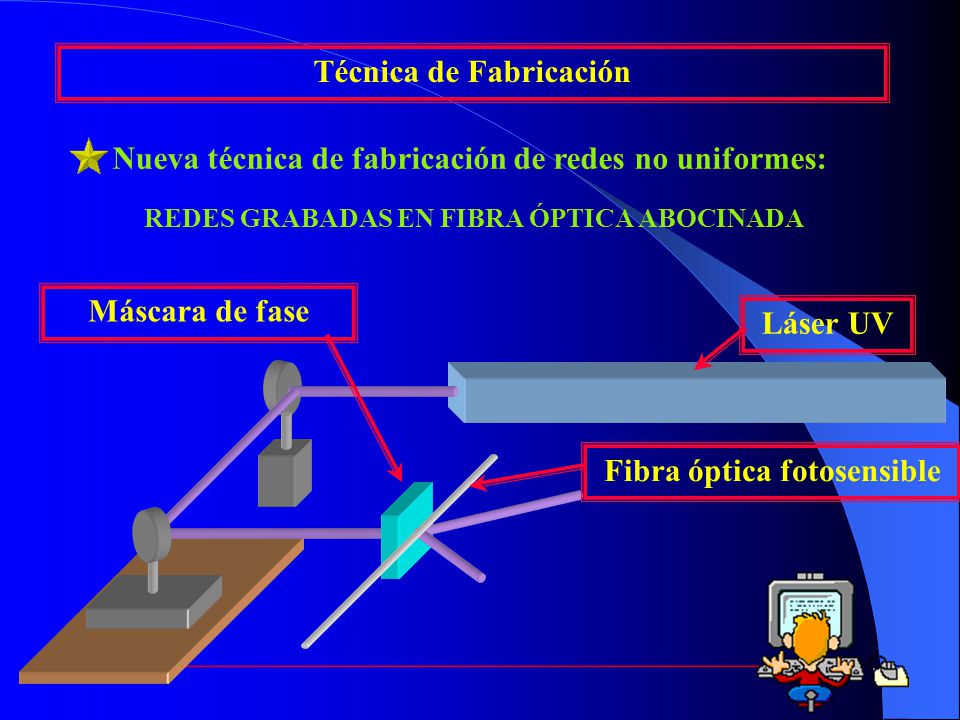

11 Técnica de Fabricación
Nueva técnica de fabricación de redes no uniformes: REDES GRABADAS EN FIBRA ÓPTICA ABOCINADA Máscara de fase Láser UV Fibra óptica fotosensible

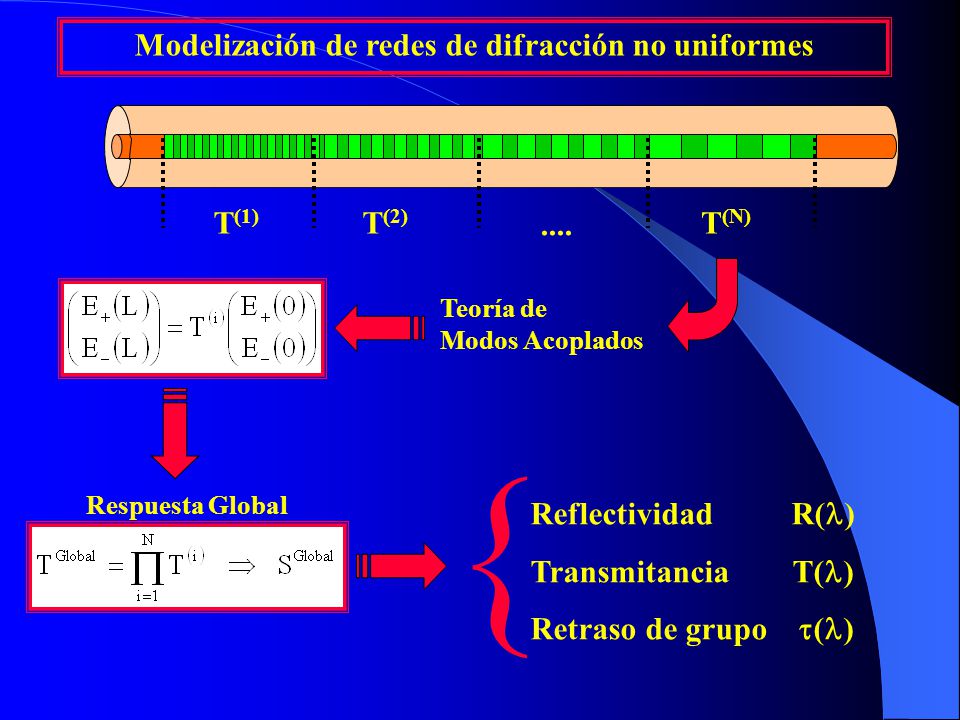

12 Modelización de redes de difracción no uniformes
T(1) T(2) T(N) .... Teoría de Modos Acoplados Respuesta Global Reflectividad R() Transmitancia T() Retraso de grupo () {

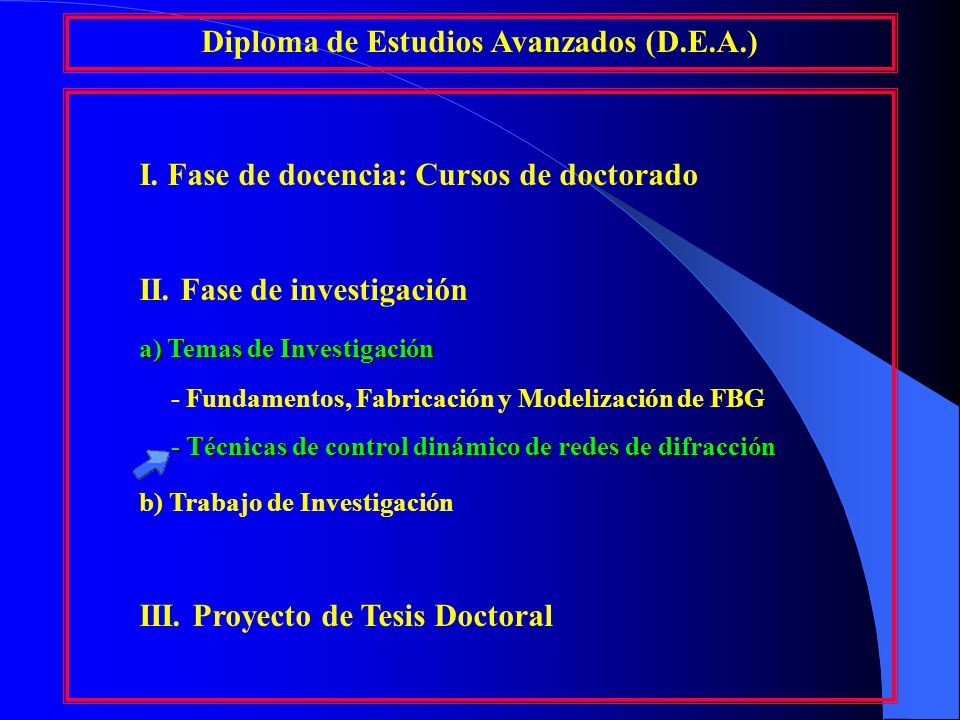

13 Diploma de Estudios Avanzados (D.E.A.)
I. Fase de docencia: Cursos de doctorado II. Fase de investigación a) Temas de Investigación - Fundamentos, Fabricación y Modelización de FBG - Técnicas de control dinámico de redes de difracción b) Trabajo de Investigación III. Proyecto de Tesis Doctoral

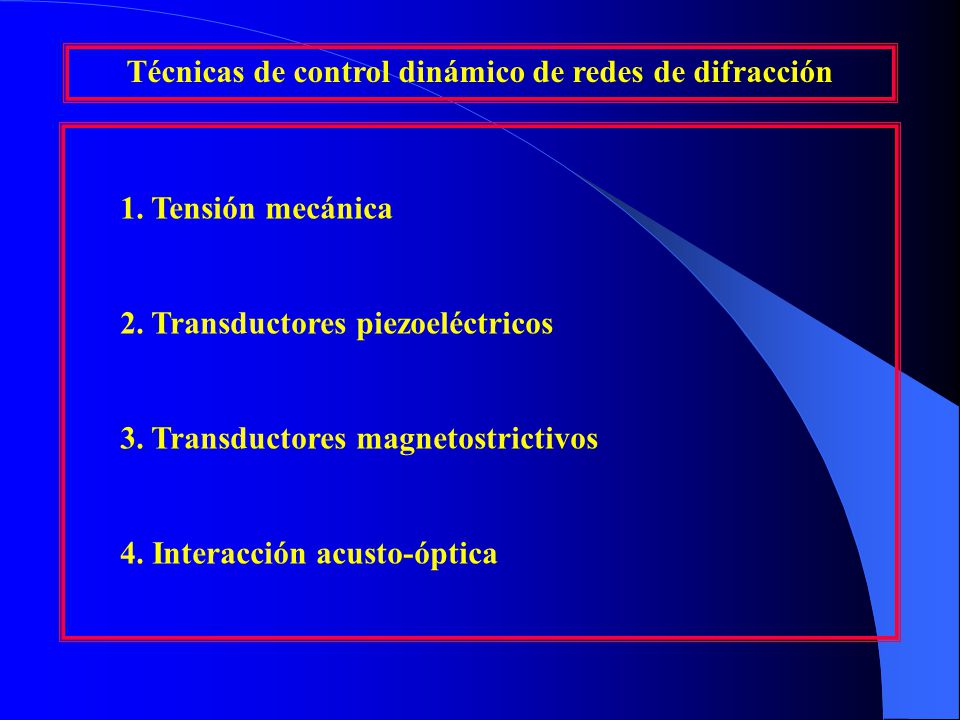

14 Técnicas de control dinámico de redes de difracción
1. Tensión mecánica 2. Transductores piezoeléctricos 3. Transductores magnetostrictivos 4. Interacción acusto-óptica

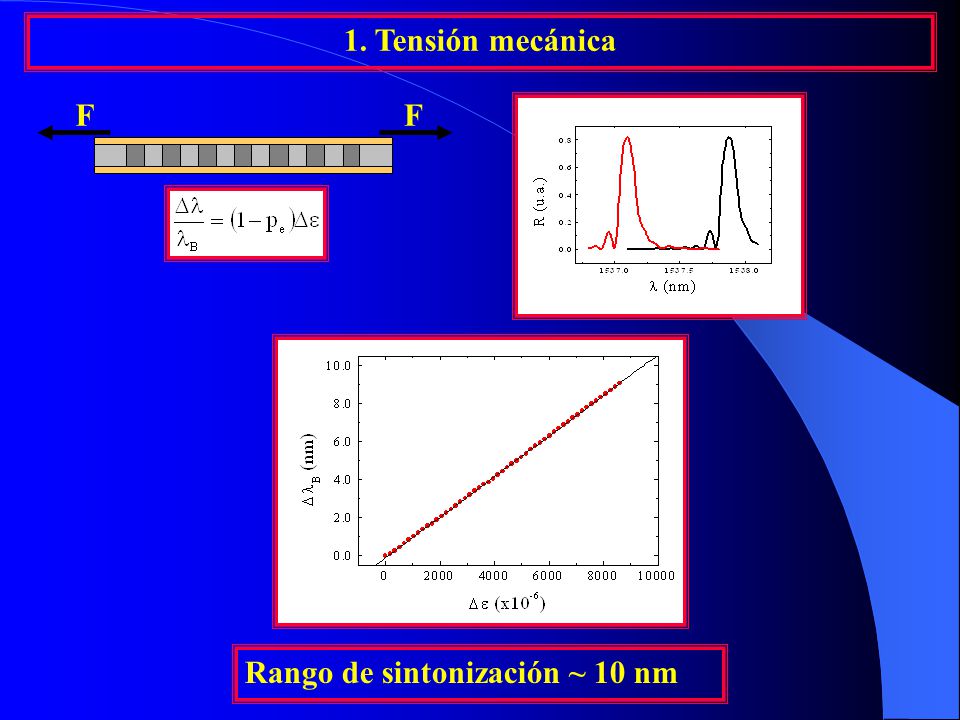

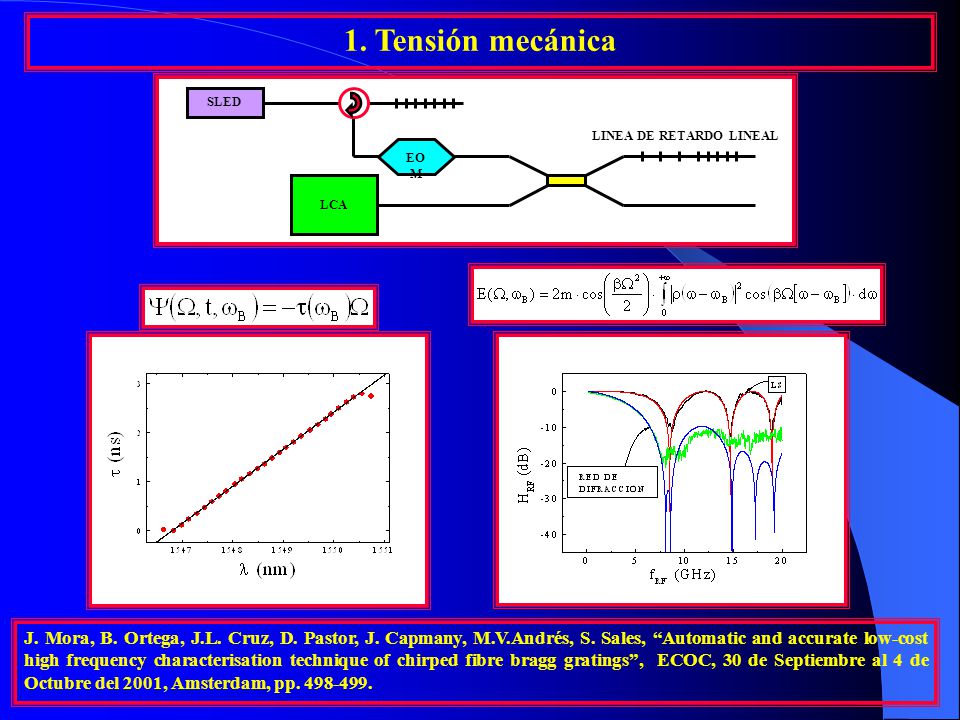

15 1. Tensión mecánica F Rango de sintonización ~ 10 nm

16 1. Tensión mecánica SLED EOM LCA LINEA DE RETARDO LINEAL LS EOM LCA LINEA DE RETARDO LINEAL J. Mora, B. Ortega, J.L. Cruz, D. Pastor, J. Capmany, M.V.Andrés, S. Sales, “Automatic and accurate low-cost high frequency characterisation technique of chirped fibre bragg gratings”, ECOC, 30 de Septiembre al 4 de Octubre del 2001, Amsterdam, pp

17 2. Transductores Piezoléctricos
-V PZT RED +V Permiten modulaciones a frecuencias altas

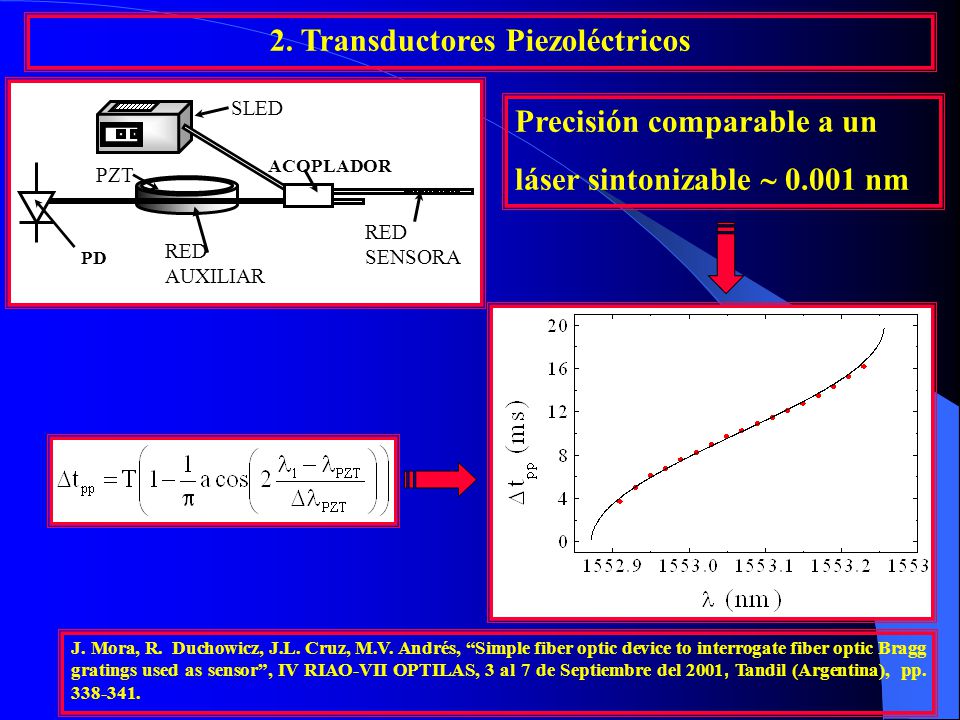

18 2. Transductores Piezoléctricos
PD ACOPLADOR PZT RED SENSORA SLED RED AUXILIAR Precisión comparable a un láser sintonizable  nm J. Mora, R. Duchowicz, J.L. Cruz, M.V. Andrés, “Simple fiber optic device to interrogate fiber optic Bragg gratings used as sensor”, IV RIAO-VII OPTILAS, 3 al 7 de Septiembre del 2001, Tandil (Argentina), pp

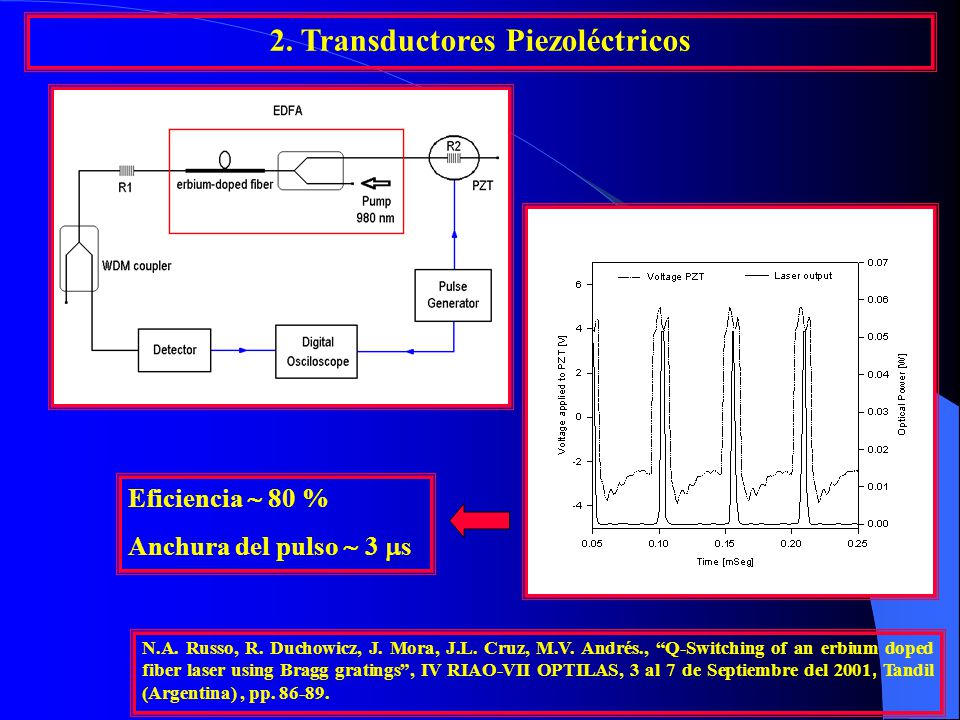

19 2. Transductores Piezoléctricos
Eficiencia  80 % Anchura del pulso  3 s N.A. Russo, R. Duchowicz, J. Mora, J.L. Cruz, M.V. Andrés., “Q-Switching of an erbium doped fiber laser using Bragg gratings”, IV RIAO-VII OPTILAS, 3 al 7 de Septiembre del 2001, Tandil (Argentina) , pp

20 3. Transductores Magnetostrictivos
FIBRA ÓPTICA TERFENOL-D MONEL-400 RED DE REFERENCIA RED SENSORA J. Mora, A. Díez, J. L. Cruz and M. V. Andrés, “A magnetostrictive sensor interrogated by fiber gratings for DC-current and temperature discimination”, IEEE Photonics Technology Letters, vol.12, pp , December 2000.

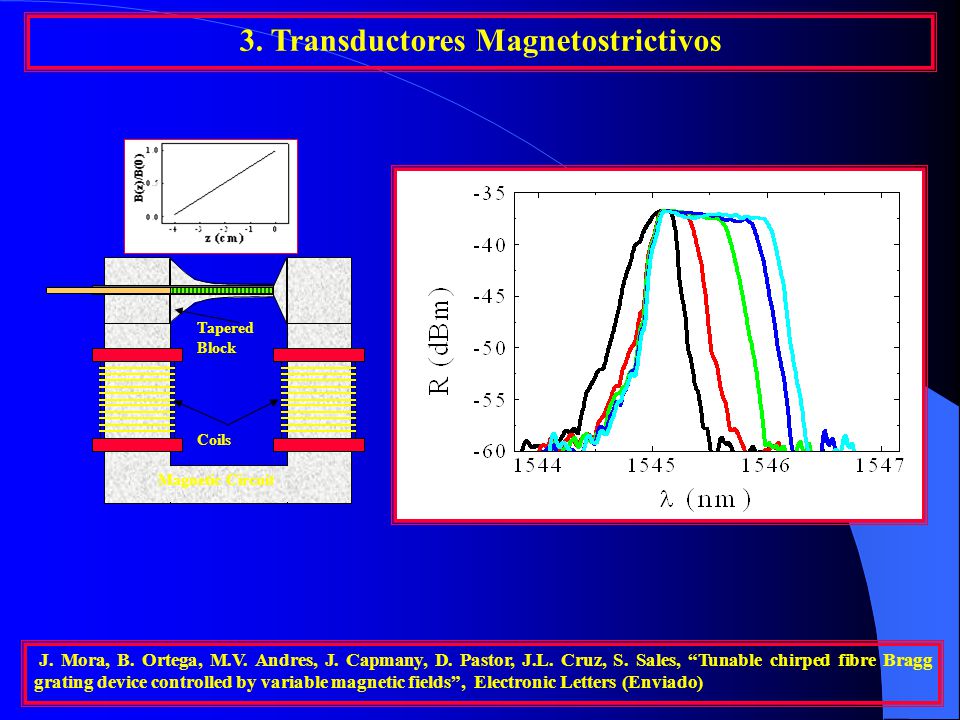

21 3. Transductores Magnetostrictivos
Tapered Block Coils Magnetic Circuit J. Mora, B. Ortega, M.V. Andres, J. Capmany, D. Pastor, J.L. Cruz, S. Sales, “Tunable chirped fibre Bragg grating device controlled by variable magnetic fields”, Electronic Letters (Enviado)

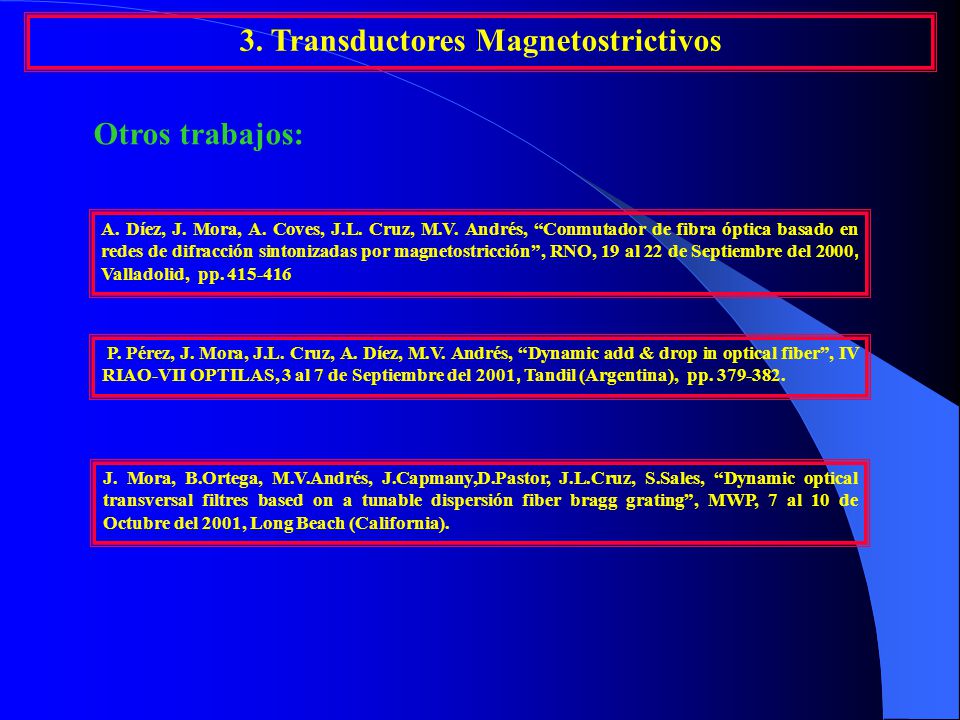

22 3. Transductores Magnetostrictivos
Otros trabajos: A. Díez, J. Mora, A. Coves, J.L. Cruz, M.V. Andrés, “Conmutador de fibra óptica basado en redes de difracción sintonizadas por magnetostricción”, RNO, 19 al 22 de Septiembre del 2000, Valladolid, pp P. Pérez, J. Mora, J.L. Cruz, A. Díez, M.V. Andrés, “Dynamic add & drop in optical fiber”, IV RIAO-VII OPTILAS, 3 al 7 de Septiembre del 2001, Tandil (Argentina), pp J. Mora, B.Ortega, M.V.Andrés, J.Capmany,D.Pastor, J.L.Cruz, S.Sales, “Dynamic optical transversal filtres based on a tunable dispersión fiber bragg grating”, MWP, 7 al 10 de Octubre del 2001, Long Beach (California).

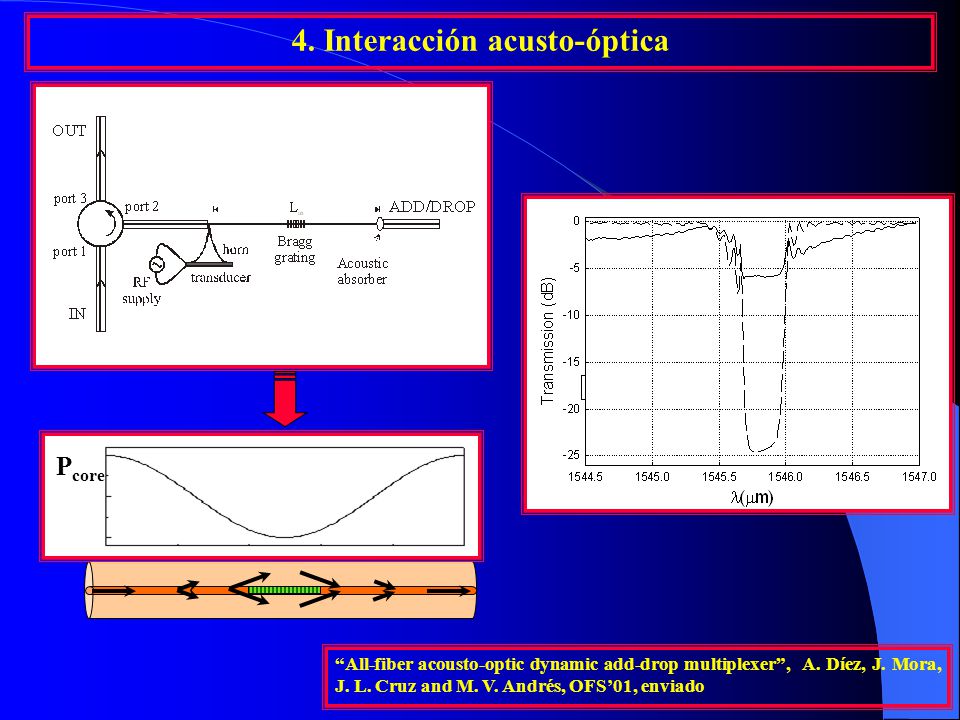

23 4. Interacción acusto-óptica
Pcore “All-fiber acousto-optic dynamic add-drop multiplexer”, A. Díez, J. Mora, J. L. Cruz and M. V. Andrés, OFS’01, enviado

24 Diploma de Estudios Avanzados (D.E.A.)
I. Fase de docencia: Cursos de doctorado II. Fase de investigación a) Temas de Investigación - Fundamentos, Fabricación y Modelización de FBG - Técnicas de control dinámico de redes de difracción b) Trabajo de Investigación III. Proyecto de Tesis Doctoral

25 Trabajo de Investigación (12 créditos)
SINTONIZACIÓN DE REDES DE DIFRACCIÓN EN FIBRAS ÓPTICAS ESTRECHADAS POR FUSIÓN Y ESTIRAMIENTO Director: José Luis Cruz Muñoz

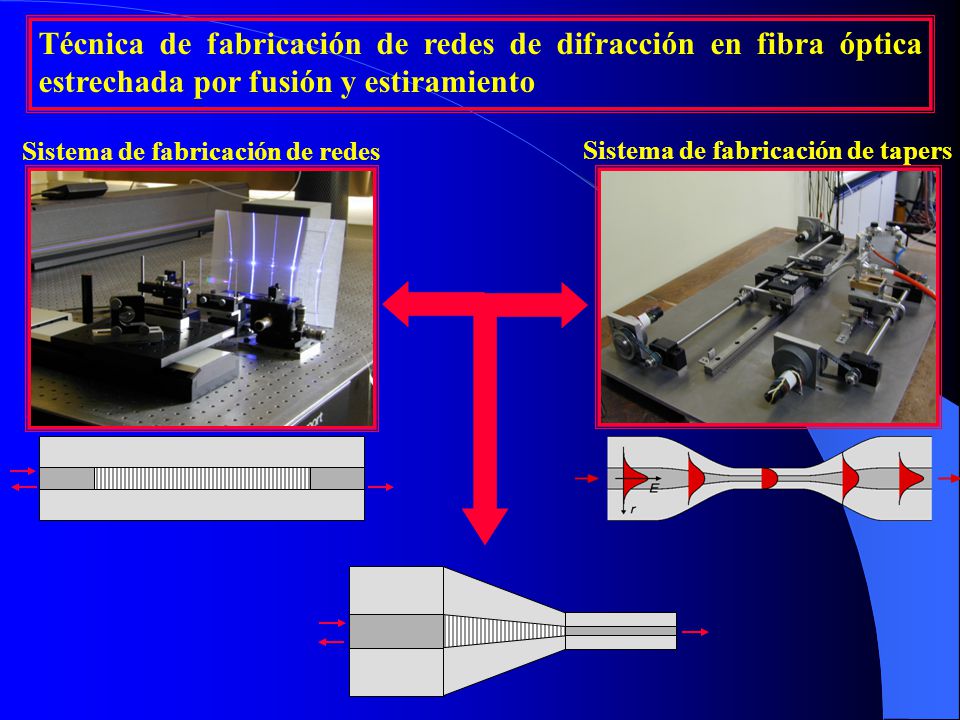

26 Sistema de fabricación de redes Sistema de fabricación de tapers
Técnica de fabricación de redes de difracción en fibra óptica estrechada por fusión y estiramiento Sistema de fabricación de redes Sistema de fabricación de tapers

27 Crecimiento de una red de difracción en una fibra abocinada
Perfil radial del taper

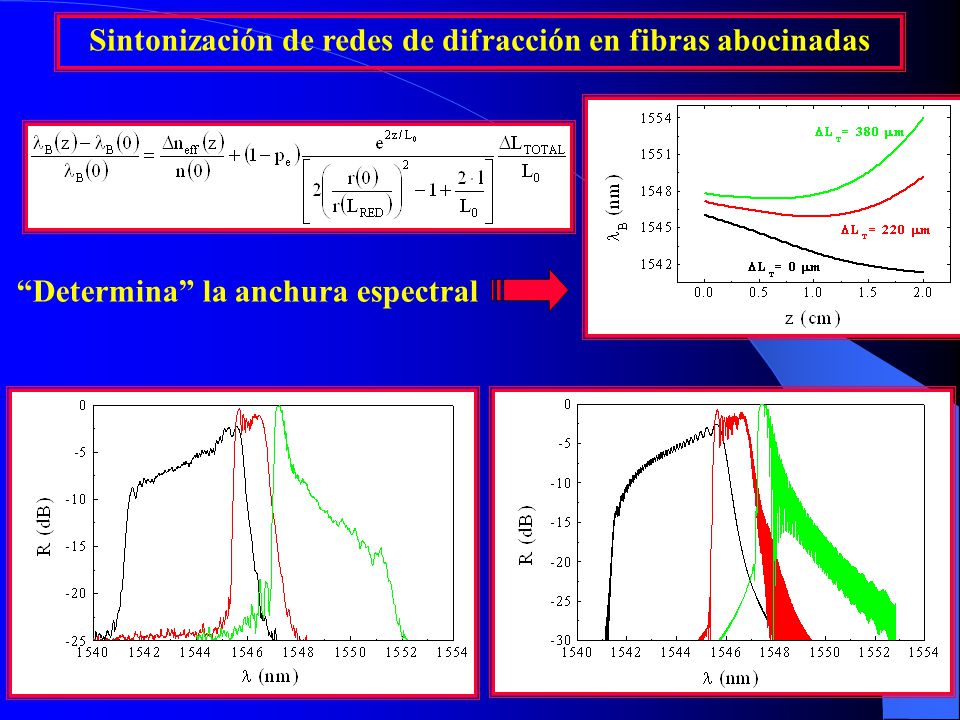

28 Sintonización de redes de difracción en fibras abocinadas
“Determina” la anchura espectral

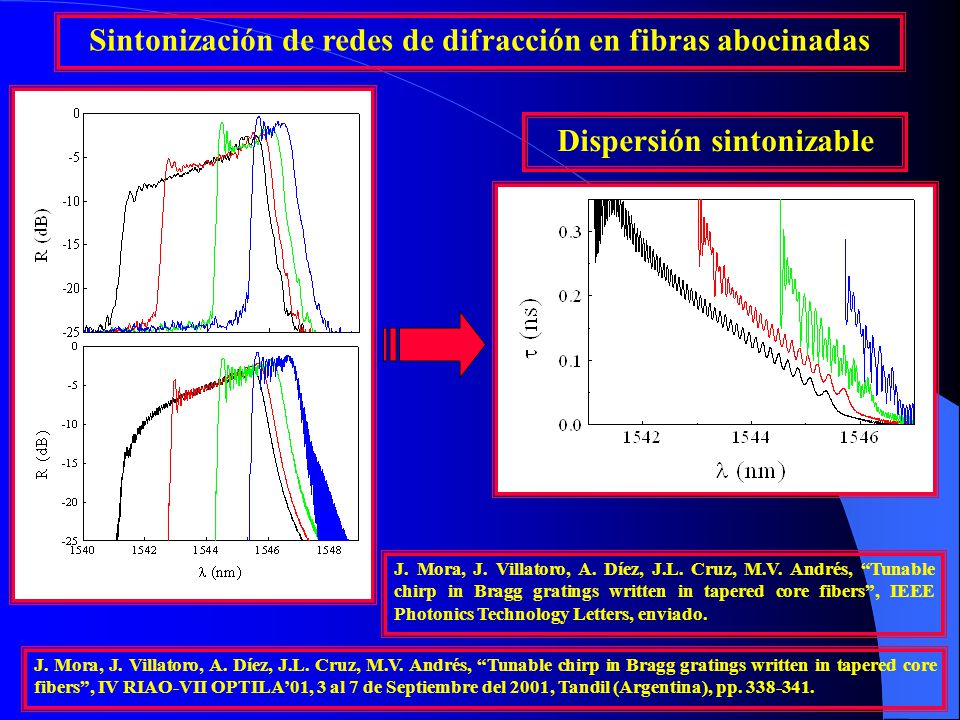

29 Sintonización de redes de difracción en fibras abocinadas
Dispersión sintonizable J. Mora, J. Villatoro, A. Díez, J.L. Cruz, M.V. Andrés, “Tunable chirp in Bragg gratings written in tapered core fibers”, IEEE Photonics Technology Letters, enviado. J. Mora, J. Villatoro, A. Díez, J.L. Cruz, M.V. Andrés, “Tunable chirp in Bragg gratings written in tapered core fibers”, IV RIAO-VII OPTILA’01, 3 al 7 de Septiembre del 2001, Tandil (Argentina), pp

30 Diploma de Estudios Avanzados (D.E.A.)
I. Fase de docencia: Cursos de doctorado II. Fase de investigación a) Temas de Investigación - Fundamentos, Fabricación y Modelización de FBG - Técnicas de control dinámico de redes de difracción b) Trabajo de Investigación III. Proyecto de Tesis Doctoral

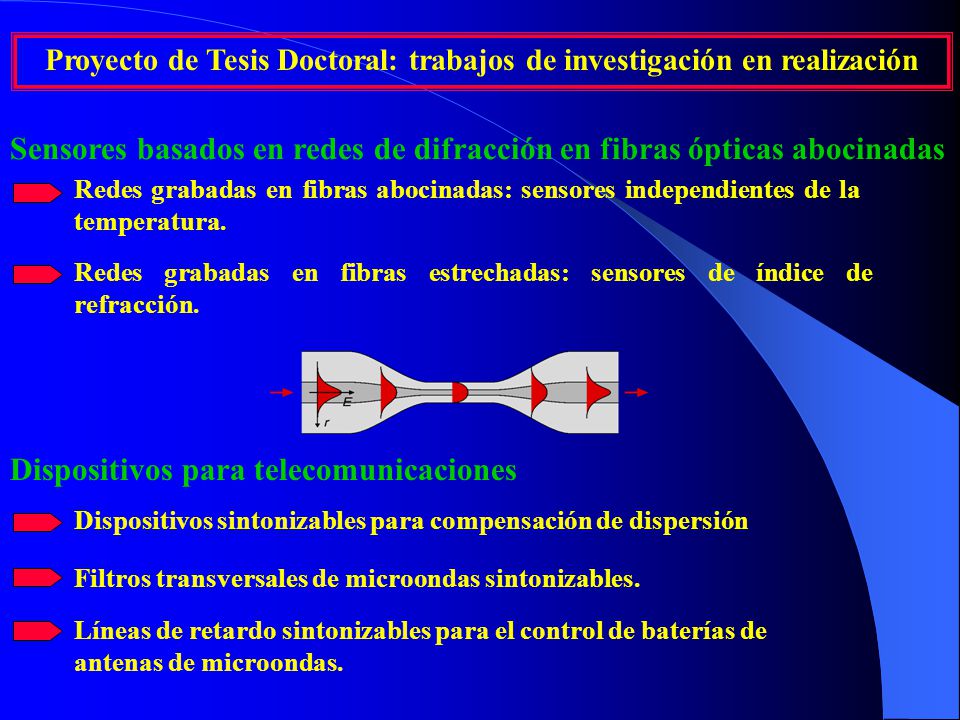

31 Proyecto de Tesis Doctoral: trabajos de investigación en realización
Sensores basados en redes de difracción en fibras ópticas abocinadas Redes grabadas en fibras abocinadas: sensores independientes de la temperatura. Redes grabadas en fibras estrechadas: sensores de índice de refracción. Dispositivos para telecomunicaciones Dispositivos sintonizables para compensación de dispersión Filtros transversales de microondas sintonizables. Líneas de retardo sintonizables para el control de baterías de antenas de microondas.

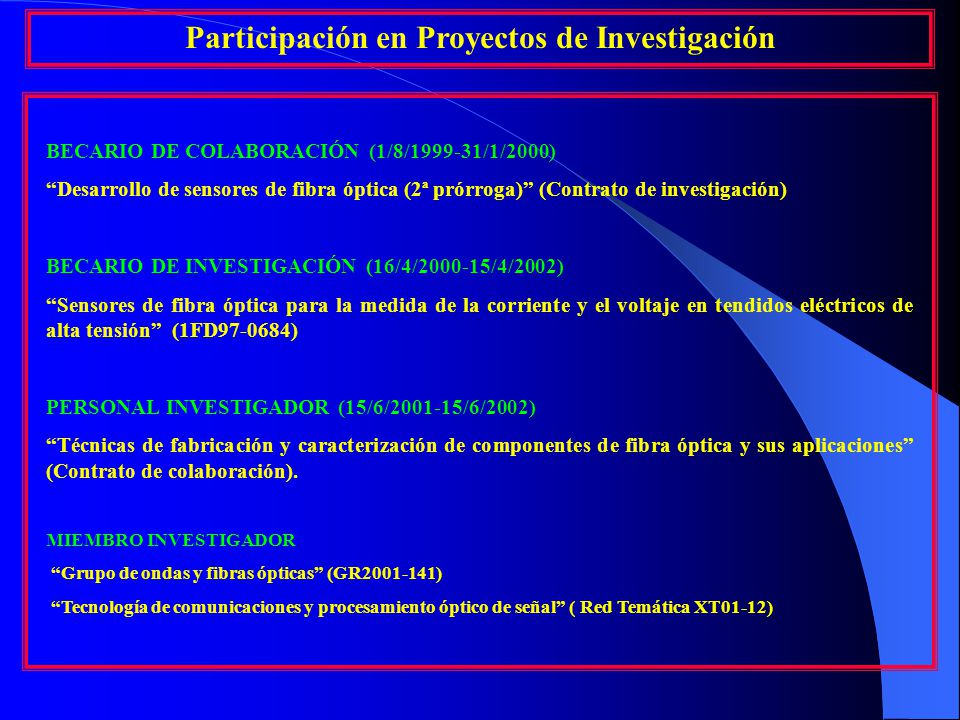

32 Participación en Proyectos de Investigación
BECARIO DE COLABORACIÓN (1/8/ /1/2000) “Desarrollo de sensores de fibra óptica (2ª prórroga)” (Contrato de investigación) BECARIO DE INVESTIGACIÓN (16/4/ /4/2002) “Sensores de fibra óptica para la medida de la corriente y el voltaje en tendidos eléctricos de alta tensión” (1FD ) PERSONAL INVESTIGADOR (15/6/ /6/2002) “Técnicas de fabricación y caracterización de componentes de fibra óptica y sus aplicaciones” (Contrato de colaboración). MIEMBRO INVESTIGADOR “Grupo de ondas y fibras ópticas” (GR ) “Tecnología de comunicaciones y procesamiento óptico de señal” ( Red Temática XT01-12)

33 DIPLOMA DE ESTUDIOS AVANZADOS
JOSE MORA ALMERICH
