2 Dispositivos Intermediarios Un dispositivo intermediario interconecta dispositivos finales. Los ejemplos incluyen switches, puntos de acceso inalámbrico, routers y firewalls. La gestión de datos a medida que influyen a través de una red también es la función de un dispositivo intermediario, que incluye: Volver a generar y transmitir las señales de datos. Mantener información sobre qué vías existen en la red. Notificar a otros dispositivos de los errores y las fallas de comunicación.

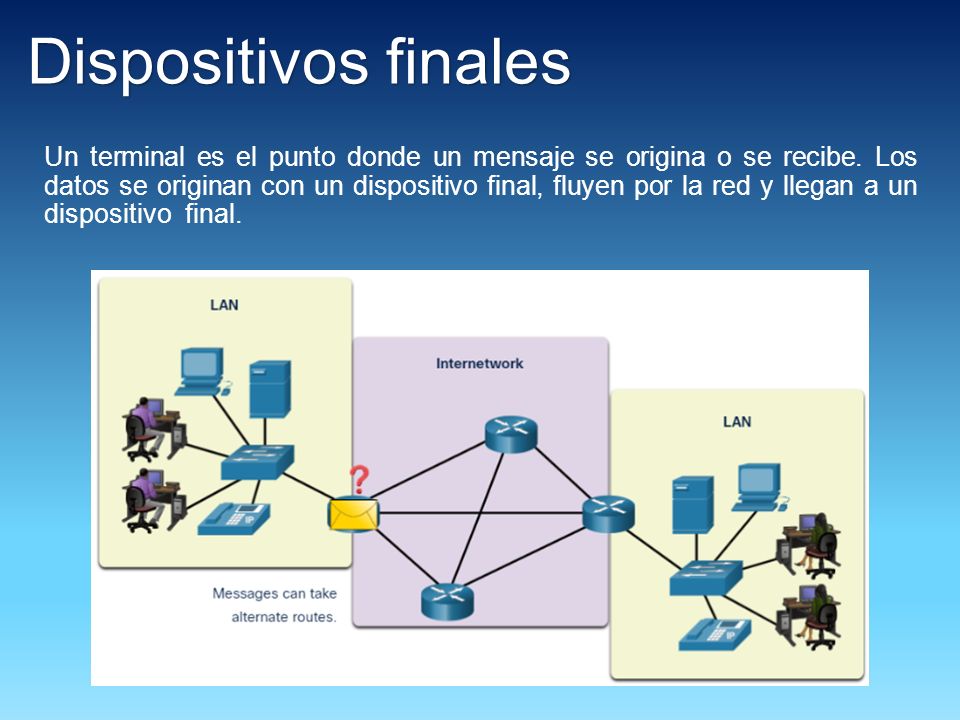

3 Dispositivos finales Un terminal es el punto donde un mensaje se origina o se recibe. Los datos se originan con un dispositivo final, fluyen por la red y llegan a un dispositivo final.

4 Dispositivos finales También llamados terminales o dispositivos finales; son aquellos con los que el usuario final interactúa. Cada terminal en la red tiene un identificador dirección IP, que lo distingue de ser host origen o destino. Estos dispositivos han ido evolucionando con el tiempo, en un principio los host sólo eran PC’s o teléfono, hoy en día tenemos electrodomésticos inteligentes conectados a una red.

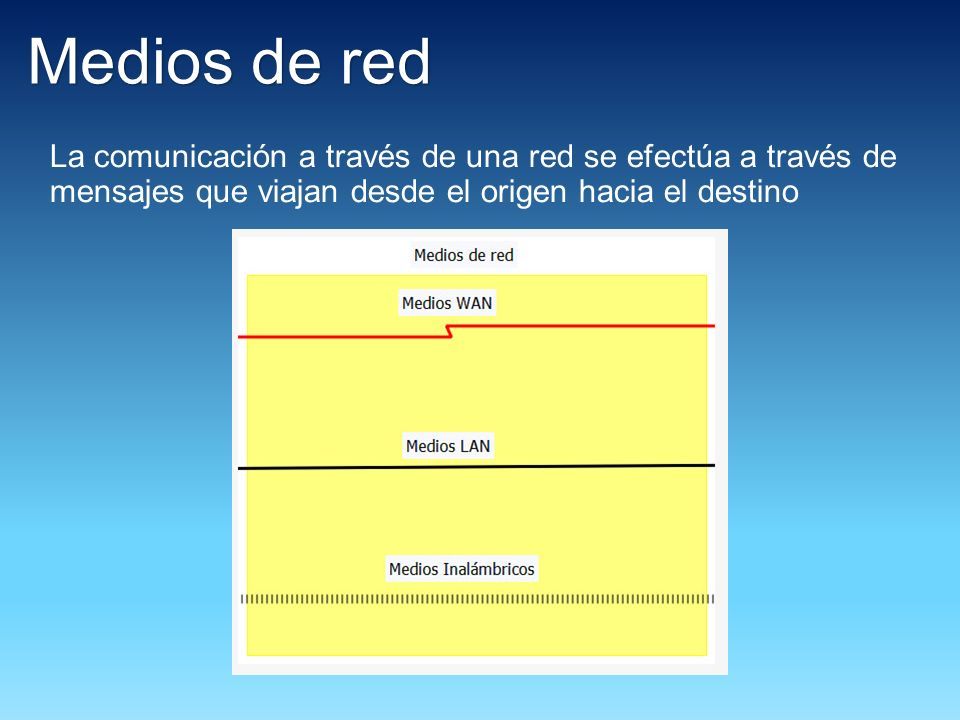

5 Medios de red La comunicación a través de una red se efectúa a través de mensajes que viajan desde el origen hacia el destino

6 Copper Fiber-optic Wireless Tipos de MedioDescripción Alambres de metal dentro de cables. Utiliza impulsos eléctricos. Fibras de vidrio o plástico dentro de los cables (cables de fibra óptica). Utiliza pulsos de luz. Transmisión inalámbrica. Utiliza modulación de frecuencias específicas de ondas electromagnéticas. Medios de red Los medios de red pueden clasificarse por tipo de conexión como guiados o dirigidos, en donde se encuentran: el cable coaxial, el cable de par trenzado (UTP/STP) y la fibra óptica; y no guiados, en donde se encuentran las ondas de radio (Wi-Fi y Bluetooth), las infrarrojas y las microondas.

7 Cableado UTP UTP, es una sigla que significa Unshielded Twisted Pair (lo que puede traducirse como “Par trenzado no blindado”). El cable UTP, por lo tanto, es una clase de cable que no se encuentra blindado y que suele emplearse en las telecomunicaciones.

8 Estándares de Cableado UTP Como se muestra en la imagen, la principal diferencia entre estos dos estándares es la posición de los pares de cables naranja y verde, lo cual no es solo un cambio de código de color, por supuesto. También habrá factores de compatibilidad, lo cual deberá influenciar en su decisión de un esquema de cables RJ45.

9 TIPOS DE CABLEADO

10 Tipos de Cableado Cable de Red Directo Los colores de un cable de red directo no cambian su dirección. Ambos extremos utilizan el mismo estándar de cableado (T-586-A o T-568-B). Así, el Pin 1 del conector A se dirige al Pin 1 del conector B, el Pin 2 al Pin 2. Estos cables se utilizan para conectar ordenadores a switches o routers.

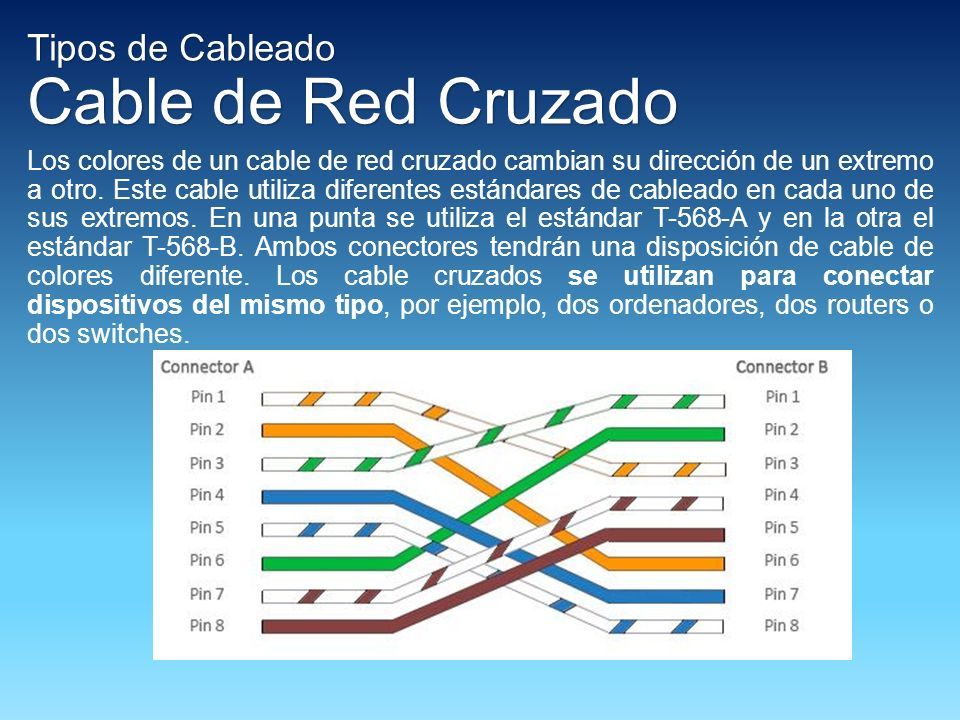

11 Tipos de Cableado Cable de Red Cruzado Los colores de un cable de red cruzado cambian su dirección de un extremo a otro. Este cable utiliza diferentes estándares de cableado en cada uno de sus extremos. En una punta se utiliza el estándar T-568-A y en la otra el estándar T-568-B. Ambos conectores tendrán una disposición de cable de colores diferente. Los cable cruzados se utilizan para conectar dispositivos del mismo tipo, por ejemplo, dos ordenadores, dos routers o dos switches.

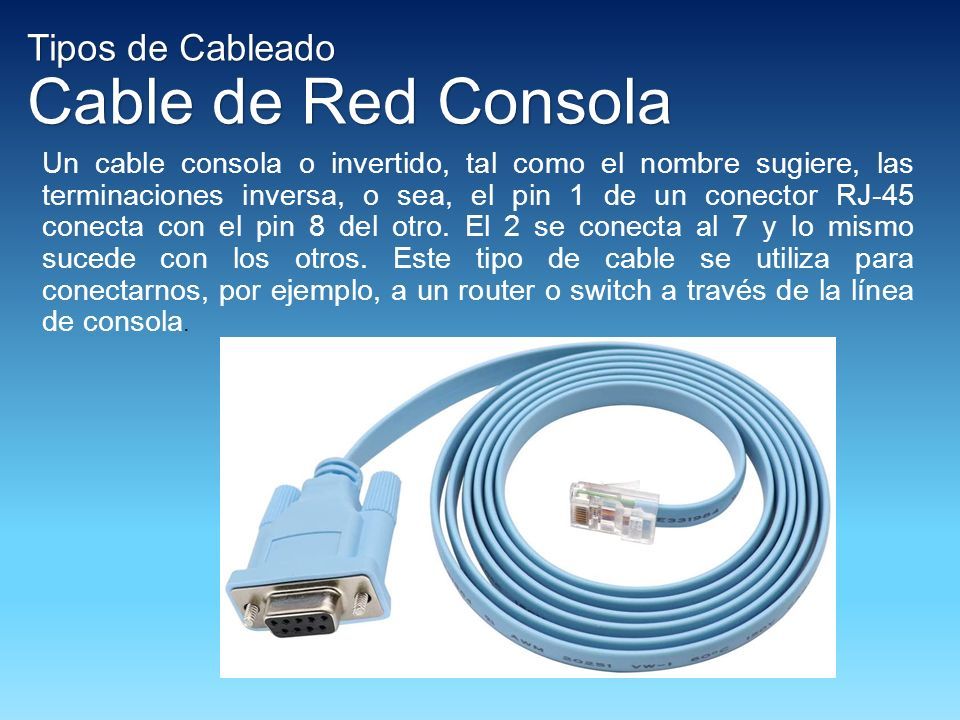

12 Tipos de Cableado Cable de Red Consola Un cable consola o invertido, tal como el nombre sugiere, las terminaciones inversa, o sea, el pin 1 de un conector RJ-45 conecta con el pin 8 del otro. El 2 se conecta al 7 y lo mismo sucede con los otros. Este tipo de cable se utiliza para conectarnos, por ejemplo, a un router o switch a través de la línea de consola.
